Atletická hala Vítkovice
Starobělská 1392/74, Ostrava - Zábřeh
(3. 11. 2017) Ateliér Chválek
Atletická hala Vítkovice
Atletická hala se nachází v sousedství haly Ostravar Aréna,
se kterou je provozně propojena. S tímto umístěním se počítalo již v projektu
Paláce kultury a sportu, zpracovaném Ing. arch. Vladimírem Dědečkem. Spolu s
blízkým, nově zrekonstruovaným Městským stadionem tak vznikl sportovní komplex
splňující nejvyšší nároky na pořádání sportovních i kulturních akcí. Celý
sportovní komplex je vybrán pro atletiku a fotbal do projektu Národních
olympijských center, tj. mezi sedm míst v celé České republice. Atletická hala
se primárně využívá pro trénink atletů SSK Vítkovice.
Situování v území bylo ovlivněno dvěma požadavky: zachování stávajícího
tréninkového tunelu a jeho provozní propojení s atletickou halou, druhým
limitujícím požadavkem bylo respektování záměru na vytvoření třetí ledové plochy
u jihozápadní strany Ostravar Arény.

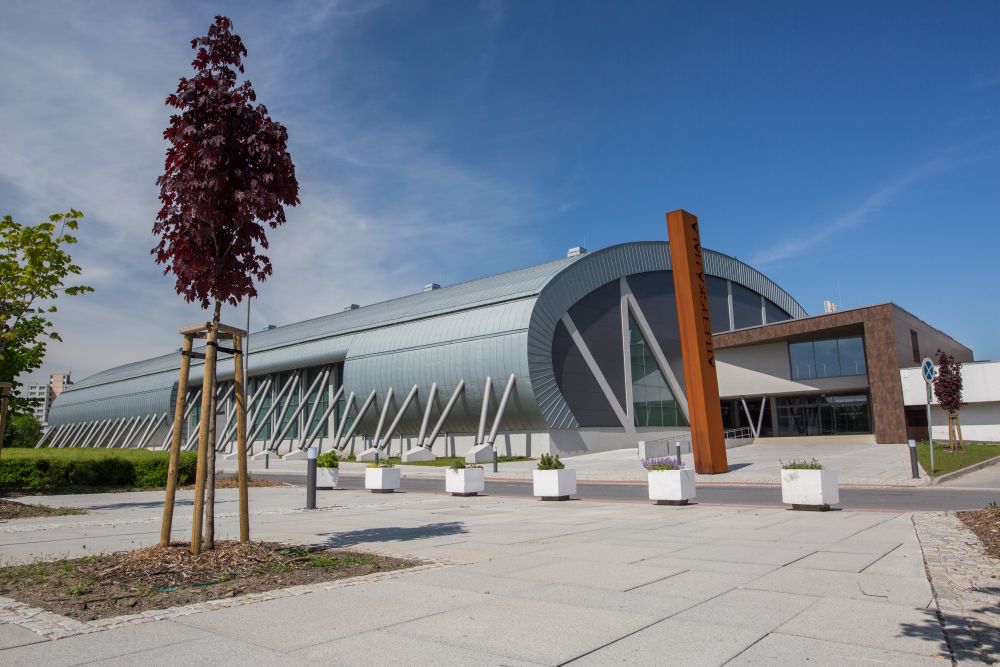

Záměrem bylo vytvořit budovu s jednoduchým hmotovým řešením,
která nebude konkurovat dominantní Ostravar Aréně. Objem haly je dán rozměry
sportovišť, která splňují požadavky pravidel Mezinárodní atletické federace
(IAAF) pro halové soutěže. Hala je „rozkročena“ nad stávajícím atletickým
tréninkovým tunelem, který byl kompletně rekonstruován. Její jednoduchý

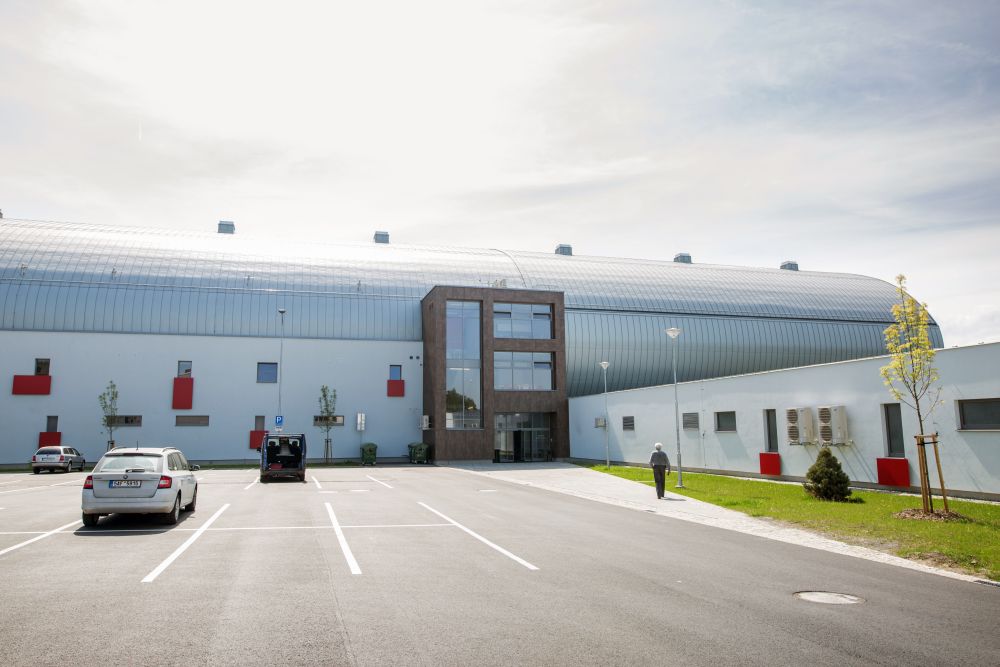

elipsovitý tvar doplňují dvě hmoty obslužných objektů. V první jsou umístěny
neveřejný vstup, šatny sportovců a zázemí pro rozhodčí a organizátory soutěží,
ve druhé hlavní vstup návštěvníků, stravovací zařízení a VIP zóna. Ze
severovýchodu se atletická hala těsně přimyká k podnoži Ostravar Arény. Hmotové
řešení využívá konfigurace terénu, který se mírně svažuje k jihozápadu.
Vzhledem k tomu, že hala je určena především pro trénink atletických disciplín,
bylo rozhodnuto minimalizovat prosklené plochy fasád. Na štítových zdech byla
použita kombinace imitace pohledového betonu Baumit a ploch provětrávané
fasády, opatřené fasádními deskami Cembrit Zenit v šedém odstínu. Krytina
střechy je z materiálu Rheinzink-prePatina v modrošedém odstínu, na fasádách
obslužných objektů je zčásti použit kontaktní zateplovací systém a zčásti

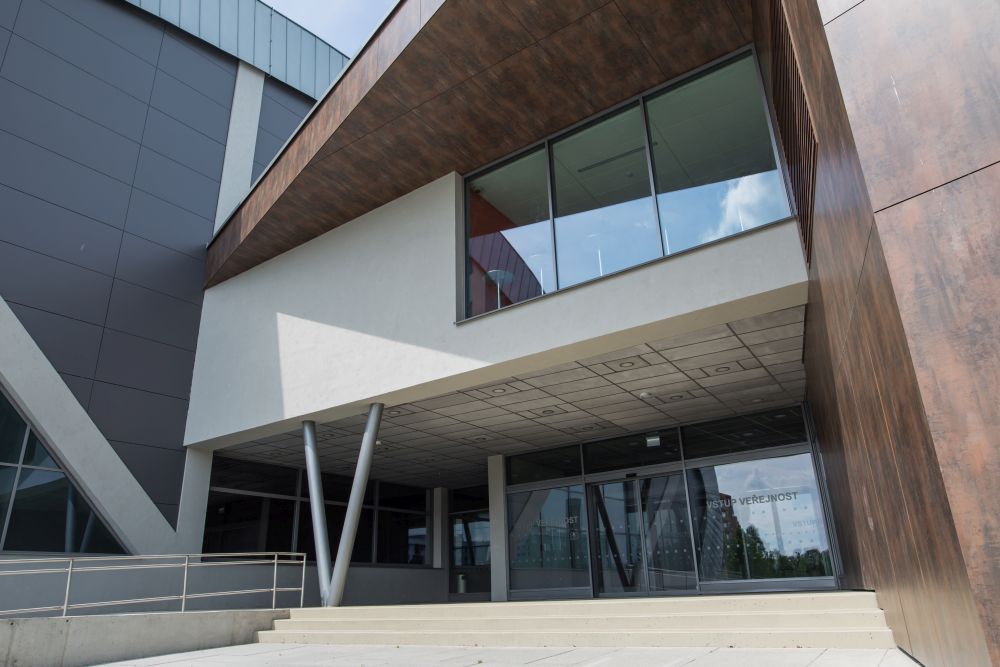

provětrávaná fasáda s obkladovými deskami FunderMax Exterior v dezénu

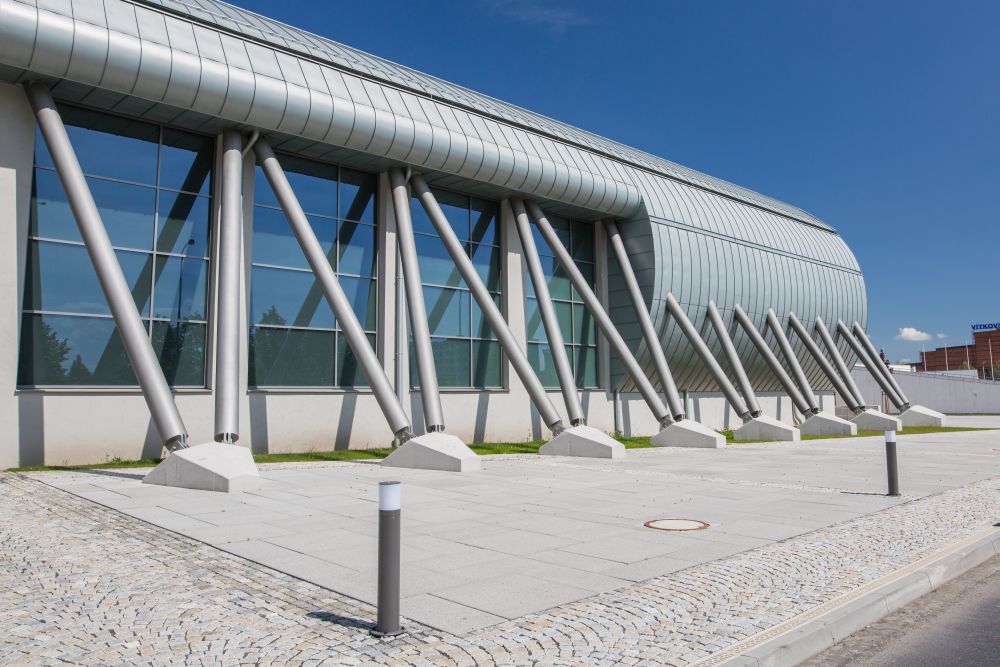

imitujícím vzhled kortenového plechu. Jihovýchodní fasáda je rytmizovaná
diagonálními ocelovými vzpěrami.

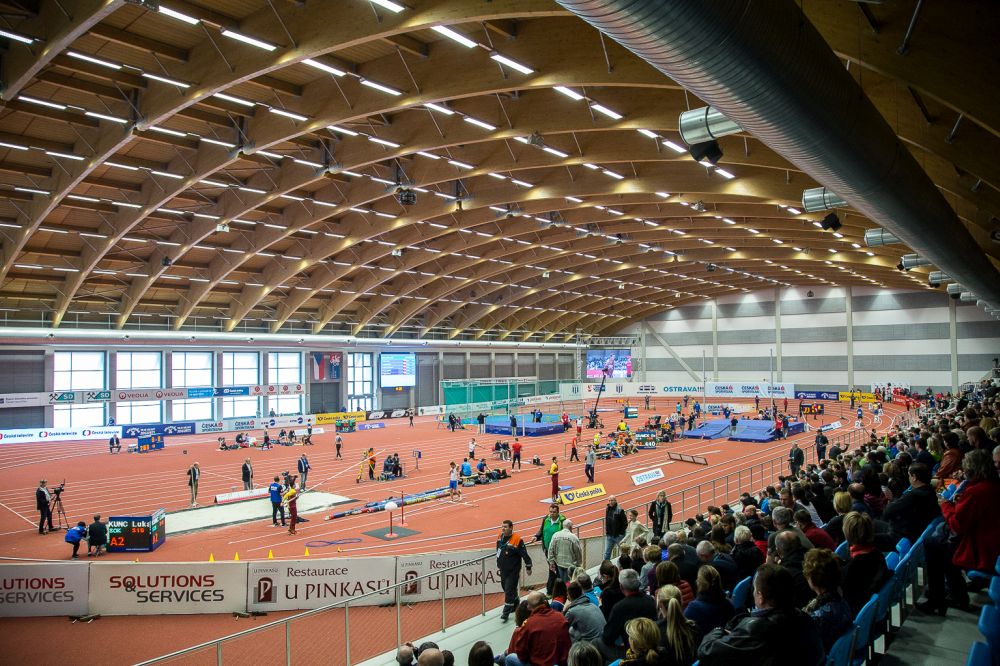

V hale je umístěn běžecký ovál s šesti dráhami o délce 200
metrů, osmi přímými drahami o délce 60 metrů, sektory pro skok do výšky, skok
do dálky, skok o tyči a vrh koulí. Její součástí je i atletický tunel s přímou
dráhou dlouhou 100 metrů, sektorem pro skok do dálky a posilovnou. Halu využívají
nejen atleti, ale také hokejové kluby, policejní a hasičské sbory, sportovní
kluby, školy se sportovním zaměřením a široká veřejnost. Vyhovuje parametrům
Mezinárodní atletické federace IAAF, umožňuje celoroční přípravu a splňuje
podmínky pro konání atletických závodů a mezinárodních mítinků v zimní halové
sezóně. Byla dějištěm Halového mistrovství České republiky mužů a žen v
atletice 2016, mezinárodního mítinku Ostravská laťka, Karate Grand Prix Ostrava
2016, Mezinárodního atletického mítinku Czech Indoor Gala, Mistrovství ČR
juniorů a mládeže v atletice, Judo Grand Prix 2017 a dalších významných akcí. V
hale byly také vybudovány badmintonové kurty.
Veřejná část haly je v severovýchodní části objektu mezi
vlastním halovým prostorem a stávající podnoží Ostravar Arény. Hlavní vstup
návštěvníků je orientován směrem k obslužné komunikaci propojující ulice

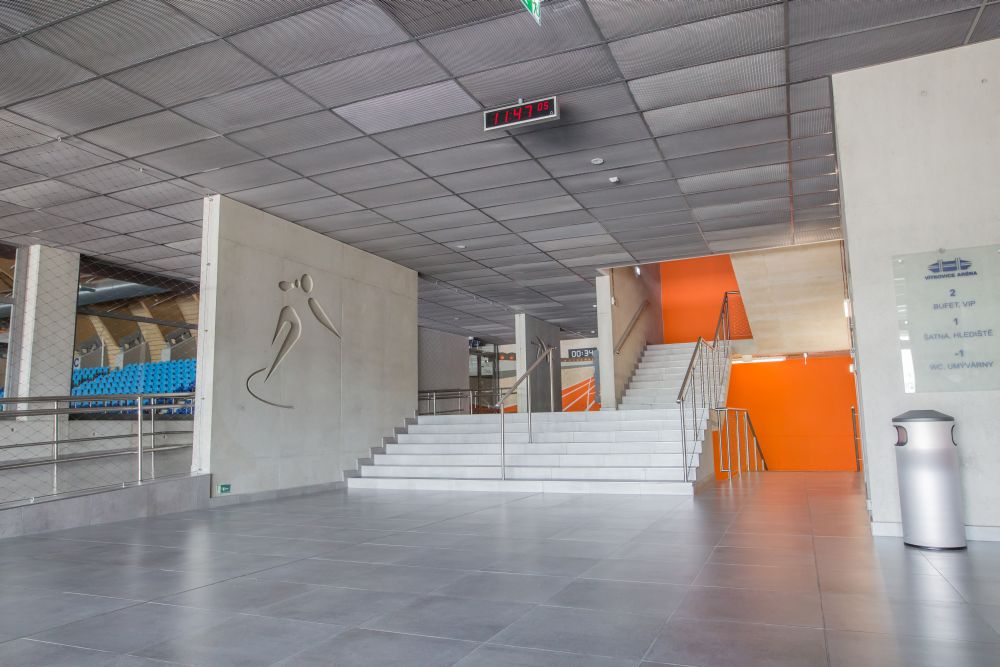

Závodní a Starobělskou. Ze vstupní haly se šatnou a centrálním schodiště je
přístupná tribuna s kapacitou 1020 sedících diváků. V 1. PP se nacházejí
hygienická zařízení návštěvníků a technické zázemí haly. Do 2. NP je situován
provoz bufetu a VIP zóny.

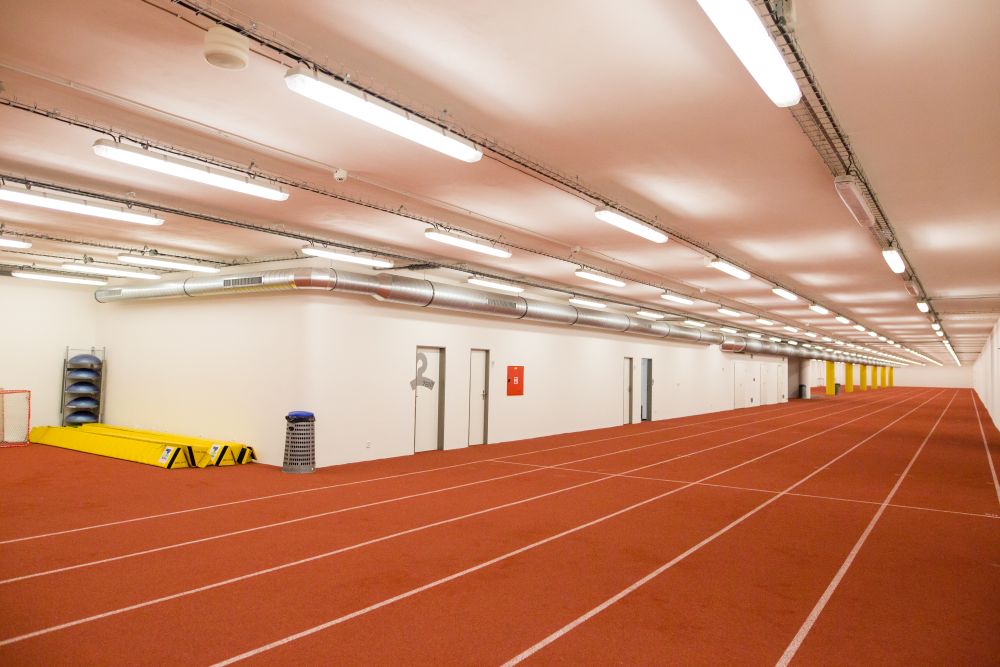

Atletický tunel
Realizace atletické haly a její provozní propojení s tréninkovým tunelem
vyvolalo úpravy jeho dispozičního řešení. Zásadní změnou je úprava vstupu do
tunelu, který byl nově navržen ze vstupního prostoru neveřejné části Atletické
haly. Původně byl objekt tunelu zapuštěn do terénu. Terénní násypy byly z větší
části odstraněny, což umožnilo provedení úprav rozvodů VZT, vyústění únikových
východů z tunelu přímo na terén bez potřeby stávajících schodišť a zajistit
přímé větrání šaten.
Řešení nosné a
střešní konstrukce
Nosnou konstrukci haly lze rozdělit na dvě základní dílčí vzájemně
spolupůsobící části z hlediska materiálového řešení. Jednou je nosná dřevěná konstrukce střechy,
druhou nosná železobetonová konstrukce skeletu, do které jsou přenášeny svislé
a vodorovné síly od dřevěné části konstrukce.

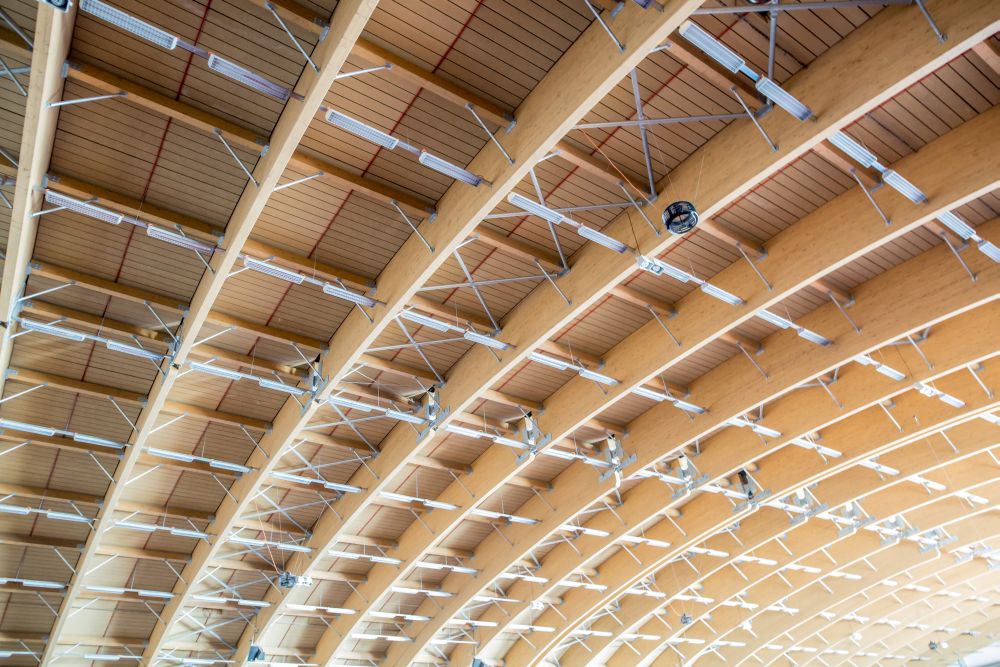

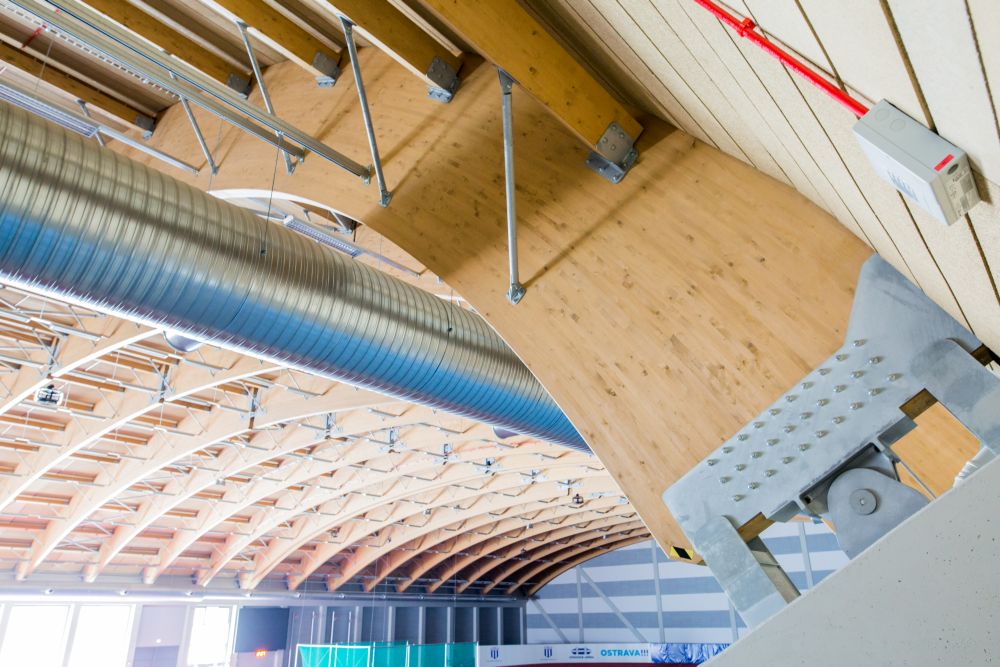

Nosná střešní konstrukce je z rovinných dřevěných zakřivených vazníků a
konstrukce zavětrování v kombinaci prutů z oceli a dřeva. Vazníky byly řešeny jako trojkloubový nosník s poměrně plochým
zakřivením střednice. Obloukové nosníky profilu 240/2000 jsou hlavním nosným
prvkem dřevěné konstrukce střechy. Profily jsou z lepeného lamelového dřeva,
což sebou nese vyšší nároky na výrobu, přepravu a montáž. Vyžadují i celkovou
kvalitní připravenost monolitické železobetonové konstrukce. Vzhledem k rozpětí střešních vazníků,
které činí téměř 62 metrů, je do spodní stavby po dokončení díla vnášena poměrně
velká vodorovná síla 1100 kN. Tento fakt vedl k vytvoření tuhé spodní
železobetonové „krabice“, která dobře koresponduje s horní stavbou. Nosná
střešní konstrukce byla počítána ve více variantách a s různými hodnotami
prokluzů ve spojích i ve vnějších vazbách. Autoři projektu tak získali podrobný
náhled na chování konstrukce jako celku i jednotlivých vazeb a určili minimální
úložné tuhosti v podporách. Za
zmínku stojí i řešení výztužné konstrukce ve střešní rovině, kde byly použity
trubky místo standardních táhel. Při použití jednostranných táhel by totiž bylo
výztužné pole více deformovatelné (zkosení) a tím by se celkově snížila lokální
stabilita střešní konstrukce. Pro
zvýšení tuhosti kolmo na svislou rovinu střešních vazníků byly navrženy
oboustranné šikmé vzpěry (ocelové trubky) kotvené do vazníků a do horizontálních
prutů.
Hala byla nominována na titul Stavba roku 2017, v soutěži Stavba Moravskoslezského kraje 2016 získala cenu Grand Prix
Místo: Ostrava – Zábřeh, Starobělská 1392/74
Investor: VÍTKOVICE ARÉNA, a. s.
Architektonického řešení: Ing. arch. Martin Chválek, Ing. arch. Tomáš Janča, Ing. arch. Jan Zavadil
Generální projektant: OSA projekt s.r.o.
Generální dodavatel: EKKL a.s.
Investiční náklady stavby dosáhly výše 385 milionů korun.
Hala byla uvedena do provozu v lednu 2016. Její výstavbou společně s rekonstrukcí atletického tunelu vzniklo nejmodernější a nejlépe vybavené tréninkové a sportovní atletické centrum v ČR.
Základní informace o objektu
Kategorie
Novostavby
Dokončení
2016
