City Green Court
(5. 4. 2017) Richard Meier& Partners
City Green Court

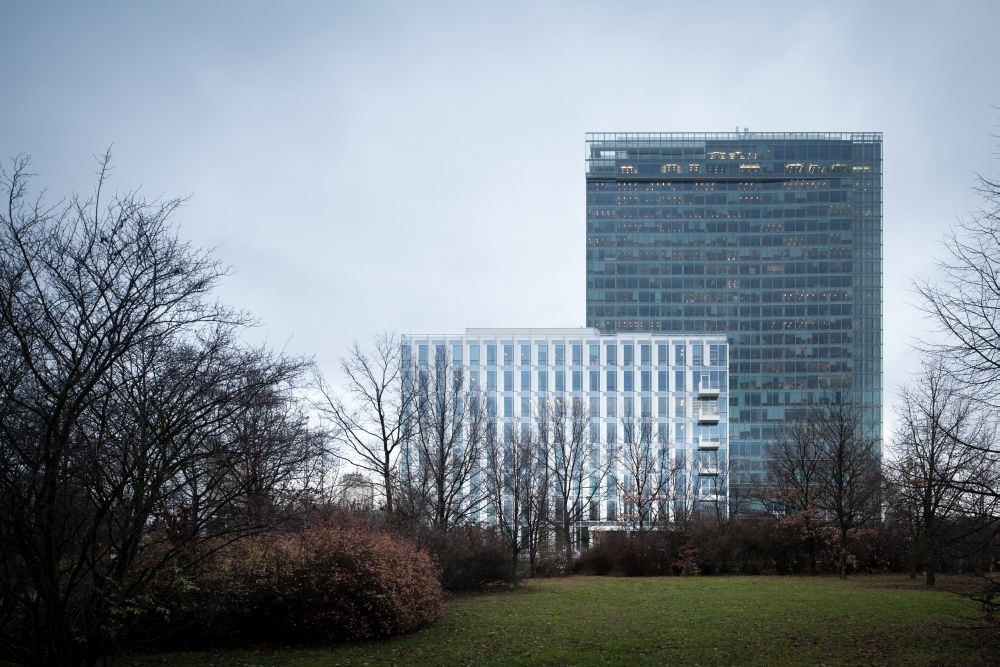

Jen malá část odborné veřejnosti si uvědomuje, že jsou v

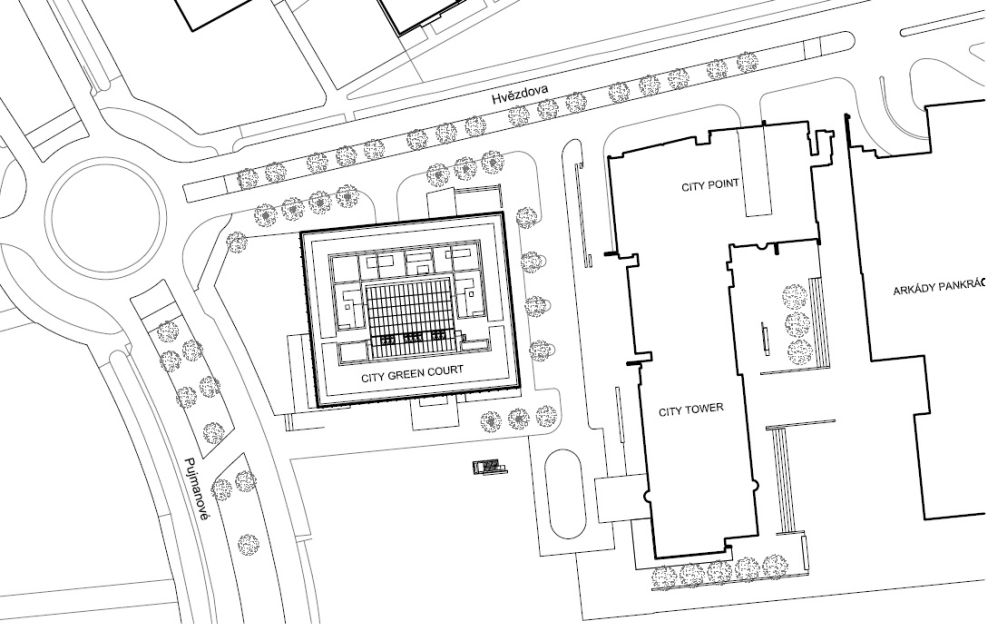

Praze na pankrácké pláni stavby od významného architekta Richarda Meiera. V
blízkosti parku na Kavčích horách se bezprostředně vedle sebe nacházejí City
Tower a objekt City Green Court.

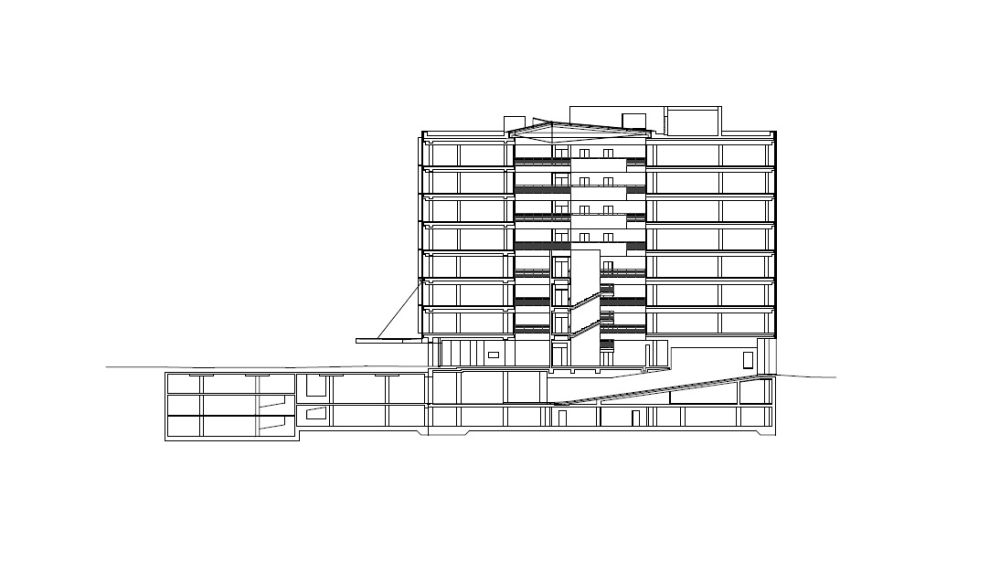

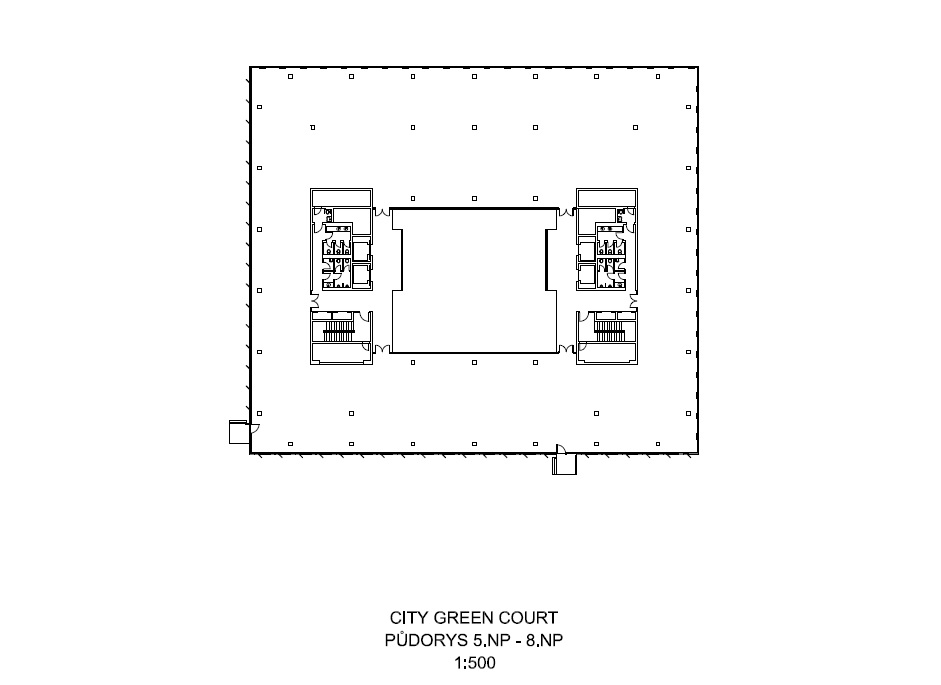

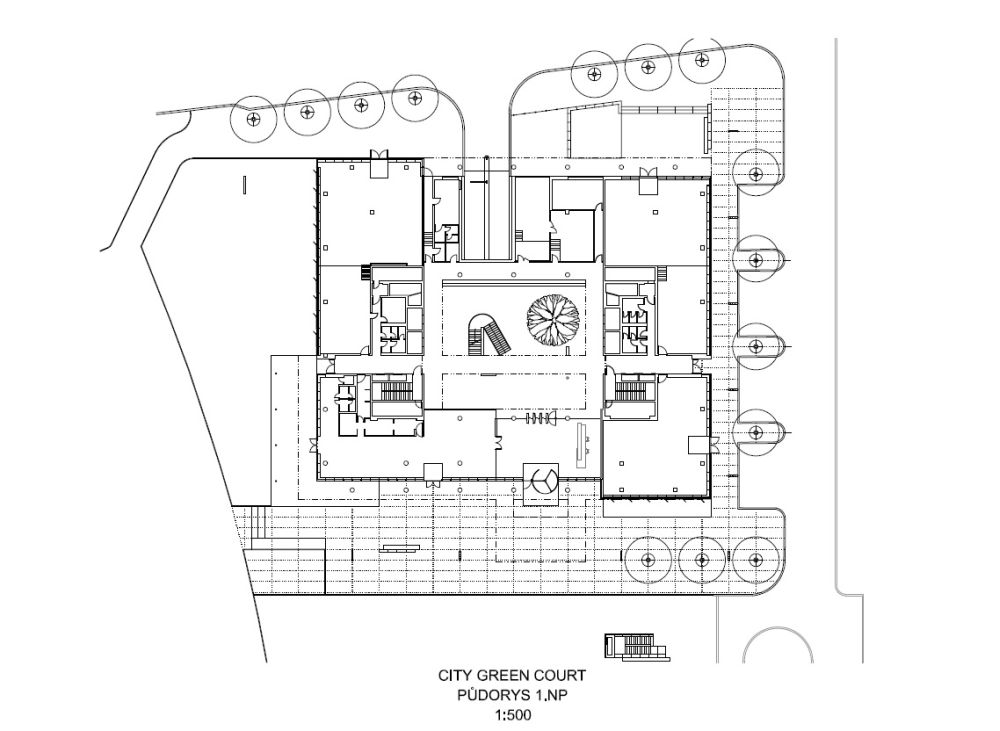

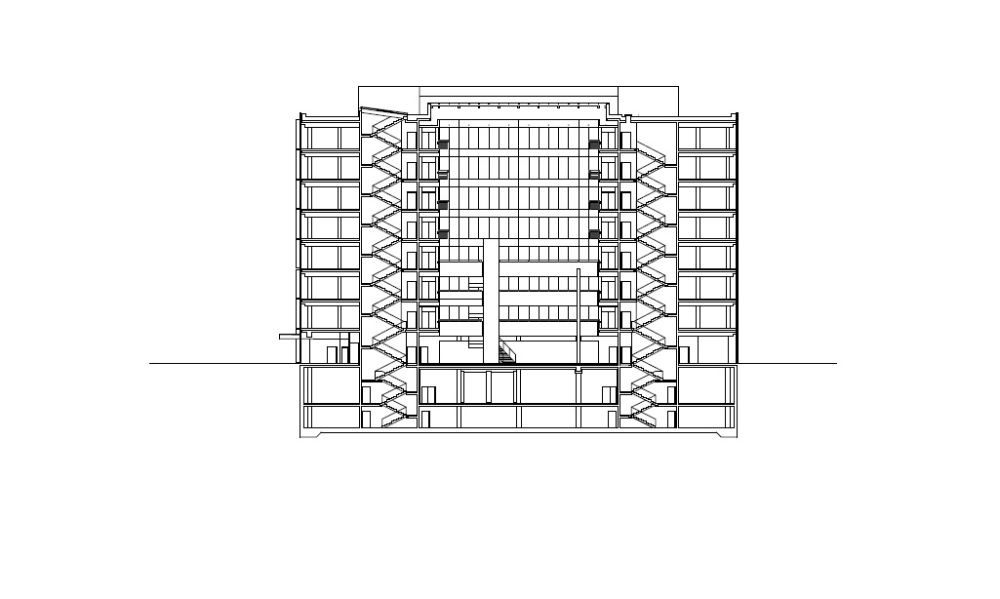

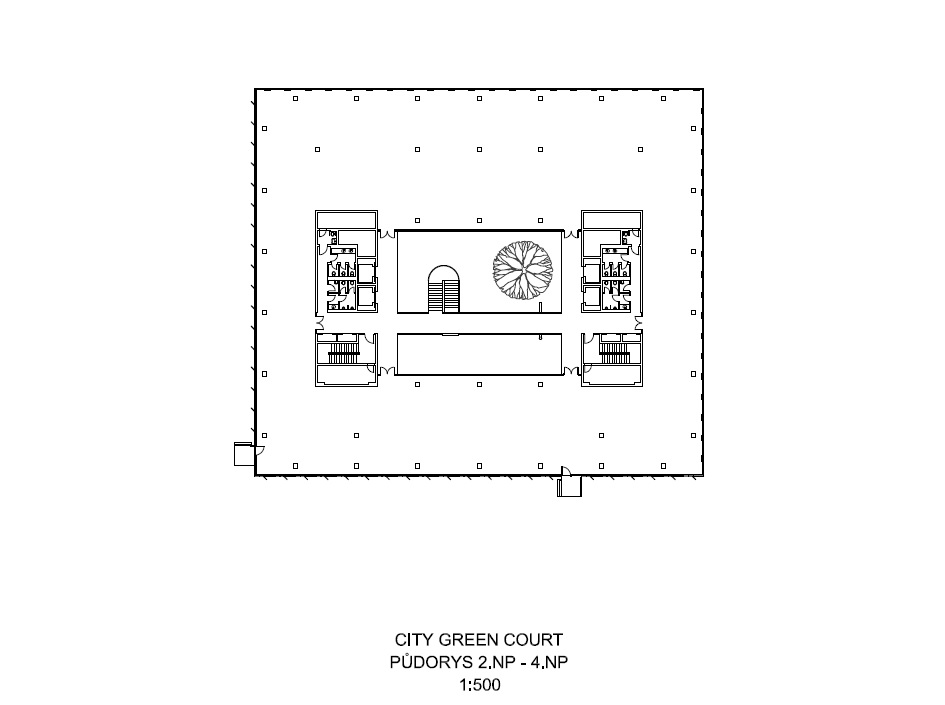

Objekt je koncipován jako administrativní budova s osmi
nadzemními podlažími a prostorným, centrálně situovaným atriem s prosklenou
střechou. Celková plocha kancelářských prostorů činí zhruba 16 000 m2,
přízemí je doplněno kavárnou s letní terasou.
Architekturu budovy ovlivnil hlavní cíl investora, který chtěl realizovat

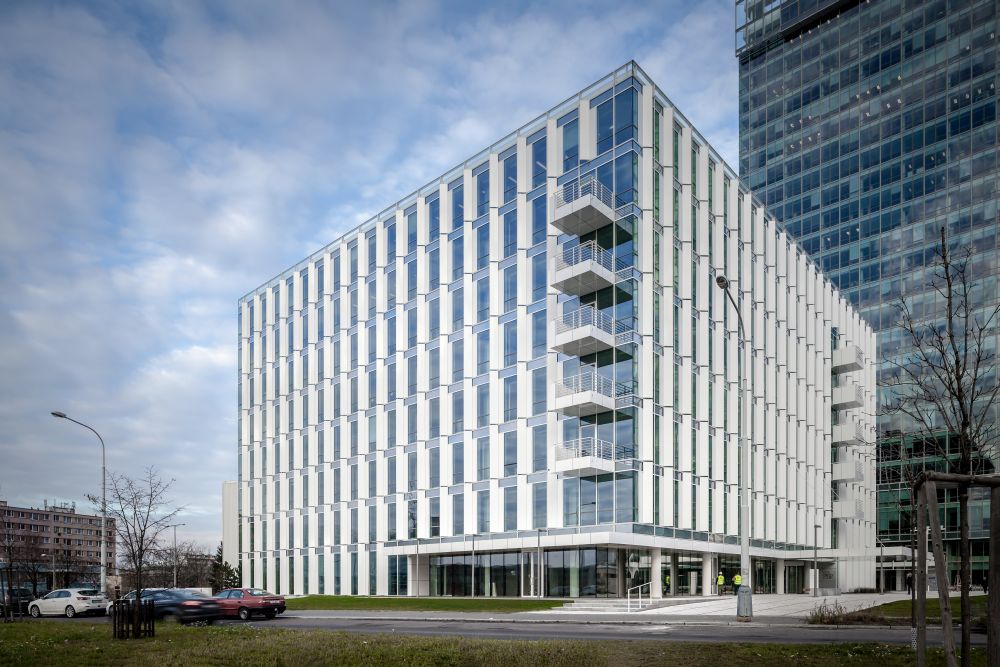

ekologicky mimořádně vyspělou stavbu. Prosklené fasády člení vertikální plné
panely, které jsou na osluněných expozicích (tedy na jižní a západní fasádě)
doplněné vystupujícími slunolamy. Specifickou texturu i rytmus fasád pomáhají

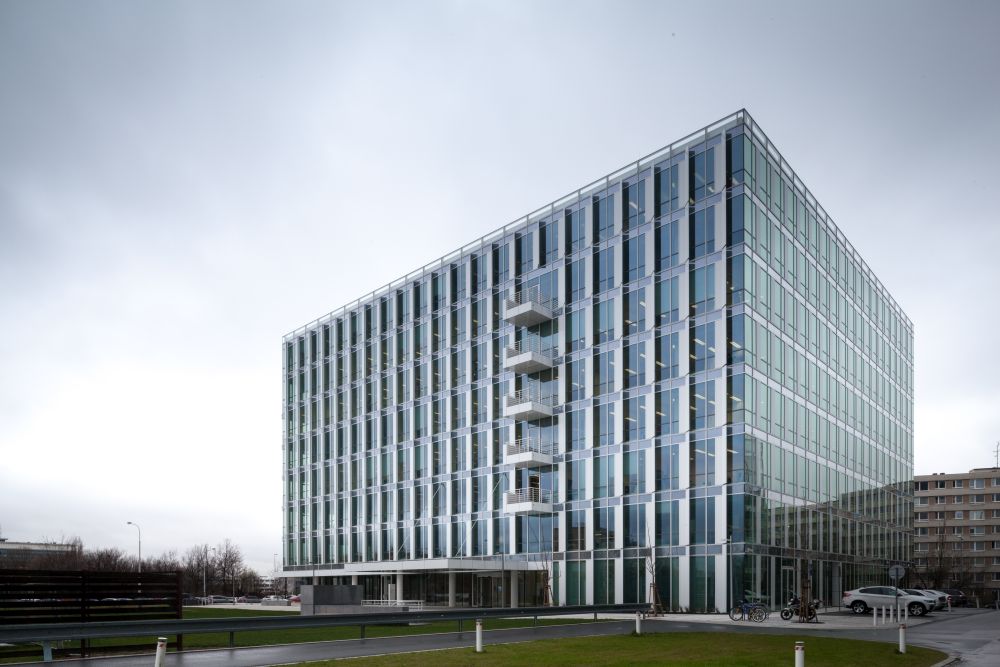

vytvářet i konstrukce balkonů. Naopak východní a severní fasáda jsou klidné,
bez stínění, členěné pouze plochými vertikálními panely. Jihozápadní a severovýchodní nároží budovy
jsou v úrovni přízemí prolomena do formy malých podloubí, což neobyčejně

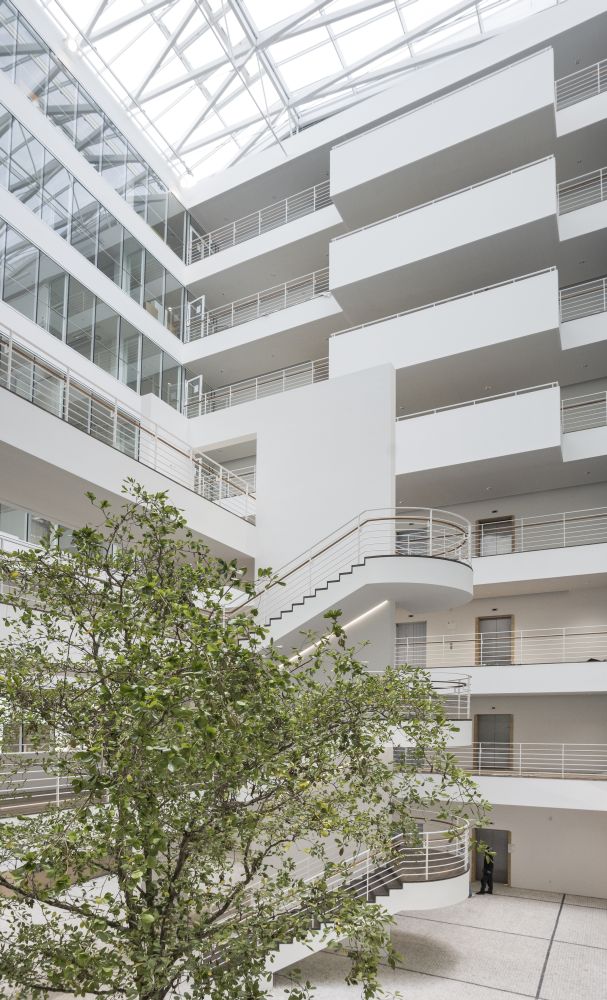

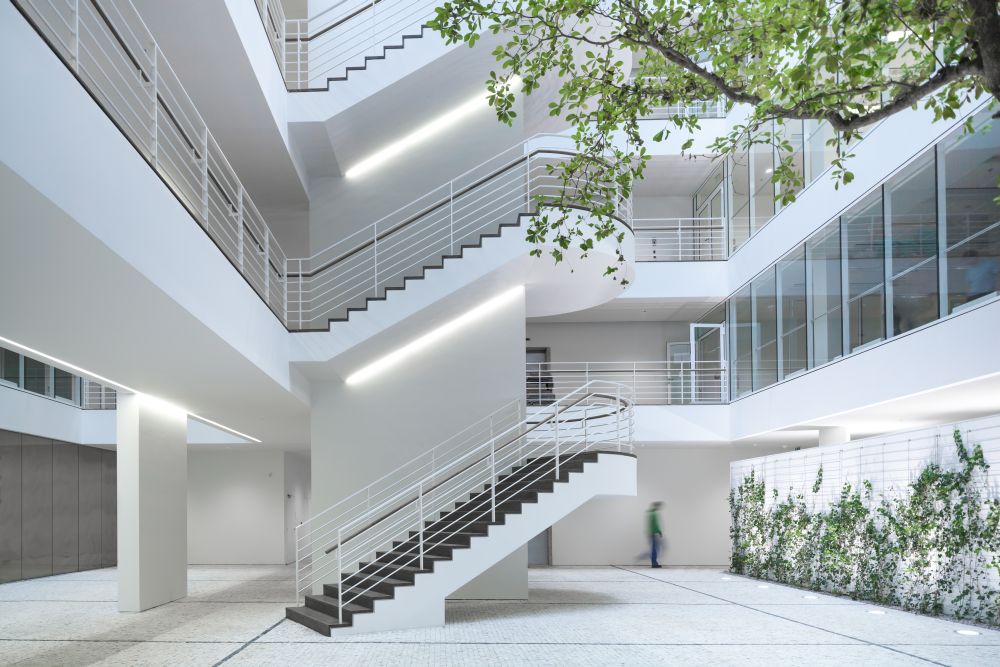

příznivě podporuje jemnou dynamiku budovy. Atrium je oživeno stromem a zelenou

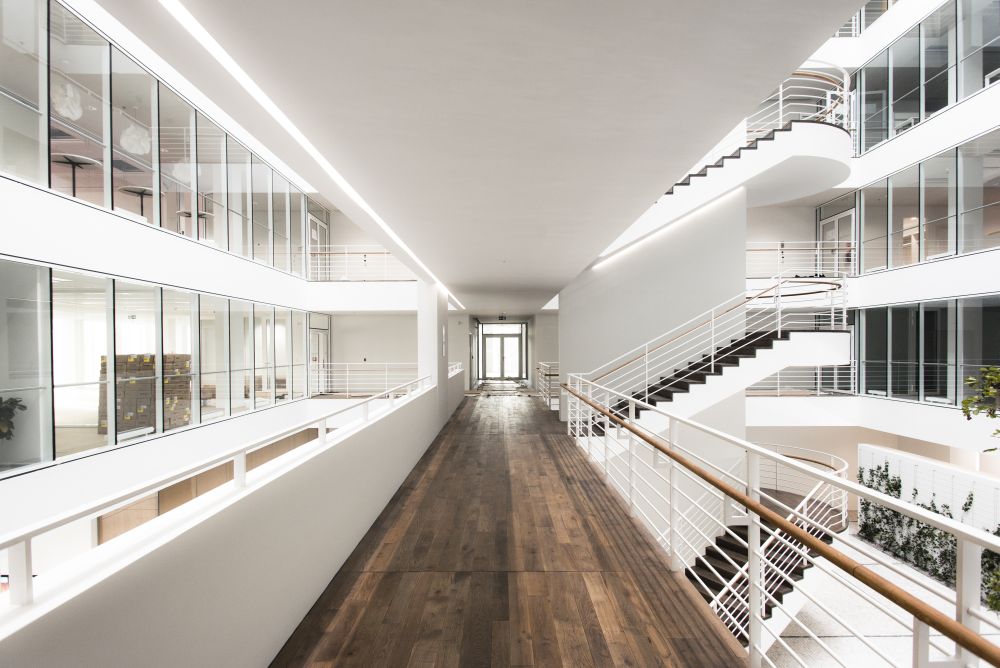

stěnou, mosty spojujícími východní a západní část objektu a solitérním
schodištěm, vedoucím až do úrovně 4. nadzemního podlaží. Toto řešení nejenže
pomáhá snížit vytíženost výtahů, ale i vertikálně rytmizuje prostor atria a
dává mu odpovídající měřítko.
Z konstrukčního hlediska je stavba řešena jako klasický
železobetonový monolitický skelet s lehkým modulovým obvodovým pláštěm a
extenzivní bezúdržbovou zelenou střechou.
Budova byla založena na železobetonové monolitické desce s patkami pod nejvíce
zatíženými sloupy a výztužným žebrem pod obvodovými stěnami. Deska je lokálně
snížena v místech, kde jsou dojezdy výtahů. Ochranu podzemní části stavby proti
vodě a vlhkosti zajišťuje systém bentonitových kompozitních rohoží, které navíc
objekt chrání proti agresivnímu prostředí – v tomto směru je sekundárně využito
i zvýšeného krytí výztuže a speciálního složení betonové směsi.
Zajímavá je koncepce ochrany objektu proti vlivu podzemní vody. Stabilita
podzemního parkingu proti vztlaku podzemní vody je zajištěna vlastní hmotnostní
stavby – tento předpoklad však platí pouze v případě, že nedojde k nárůstu
hladiny podzemní vody nad úroveň 262,00 m.n.m. Tato v podstatě havarijní
situace může nastat například v okamžiku přerušení čerpání vody u budovy City
Tower. V takovém případě bude voda v okolí City Green Court čerpána tak, aby
nedošlo k nárůstu hladiny nad kritickou úroveň.
Pro dosažení maximální efektivity snižování hladiny podzemní vody je pod
objektem podzemních garáží realizován celoplošný drenážní polštář z hutněného
štěrku s obvodovým trubním drénem a systémem revizních čerpacích šachet. Toto
neobvyklé a nákladné řešení bylo vyvoláno hydrogeologickými podmínkami stavby -
v podloží objektu jsou vrstvy velmi málo propustných břidlic, které limitují
účinnost liniových čerpacích nebo drenážních prvků. V žádném případě se však
neuvažuje s trvalým čerpáním podzemní vody, jedná se pouze o řešení
krátkodobých kritických stavů v oblasti parkingu. Samotná administrativní
budova má dostatečnou hmotnost, aby spolehlivě vzdorovala i extrémním hladinám
podzemní vody.
V podzemní části objektu tvoří nosné konstrukce
železobetonové monolitické sloupy o průřezu 550 x 550 milimetrů, obvodové
suterénní stěny s tloušťkou 400 mm, vnitřní nosné stěny 250 mm tlusté,
výjimečně se vyskytuje i tloušťka 300, respektive 400 mm. Ve stěnách je vložena
vylamovací výztuž pro napojení ramp a schodišť a kotevní prvky pro napojení
ocelových lávek.
V nadzemní části jsou sloupy o průřezu 500 x 500 (respektive 450 x 450) mm,
vnitřní nosné stěny mají tloušťku 250 mm, v 1. NP pak 300 mm. Stropní deska v
podzemí budovy, která má tloušťku 300, případně 250 mm, je v nejvíce namáhaných
místech doplněna o průvlaky s výškou 600 mm. Stropní desky v nadzemní části
budovy mají tloušťku převážně 250 mm. Ve 2. – 6. NP jsou na jižní a západní
straně budovy ke stropním deskám pomocí ISO nosníků Schock přikotveny
prefabrikované balkonové desky v tloušťce 200 až 250 mm – horní líc desky je ve
spádu.
Schodišťová ramena v administrativní části jsou železobetonová, desková,
prefabrikovaná. Jednotlivá ramena byla ukládána přes pružné podložky na
monolitické mezipodesty pomocí krátkých konzol. Ramena jsou provedena z
pohledového betonu bez další povrchové úpravy.
Atrium je zastřešeno prosklenou ocelovou vzpínadlovou konstrukcí sedlového
tvaru se spádem 5°, respektive 12° směrem od hřebene. Půdorysný rozměr
zastřešeného prostoru je 19,0 x 22,5 metru.
City Green Court je ukázkou energeticky a environmentálně
šetrné budovy ať již z pohledu nízké provozní energetické náročnosti, tak i s
ohledem na další kritéria, jako je optimalizovaná spotřeba pitné vody, použití
dešťové vody pro technologie budovy, regulace osvětlení v závislosti na
intenzitě denního světla nebo použití materiálů a výrobků z lokálních zdrojů.
Návrh byl od samého počátku prováděn a kontrolován pomocí simulačního programu,
který modeloval i komplexní energetickou situaci objektu. Projekční tým tak
mohl vyhodnocovat vliv jednotlivých variant řešení na finální energetickou
spotřebu budovy. Pomocí programu měl investor možnost zodpovědně rozhodnout o
použití jednotlivých komponentů budovy a to včetně hodnocení ekonomické
návratnosti investice.
Energetický model byl aktualizován zohledněním zabudovaných komponentů, a proto
mohly být jeho finální výstupy použity jako podklad pro certifikaci budovy. Díky
cílenému řešení všech energetických souvislostí vykazuje City Green Court o
více než 30 procent nižší provozní energetické náklady než klasicky řešený
porovnatelný objekt. To je bezpochyby přínosem nejenom z energetického a
environmentálního hlediska, ale i z pohledu majitele budovy i pohledu nájemců
kancelářských prostorů, kteří mohou očekávat nižší náklady na provoz kanceláří.
City Green Court získala jako první kancelářská budova v České republice
precertifikaci LEED Platinum a následně i certifikaci na této úrovni a
certifikaci LEED FOR COMMERCIAL INTERIORS Platinum pro kancelářskou část
objektu. Lze důvodně očekávat, že vybudování City Green Courtu výrazným
způsobem urychlí rozvoj šetrných budov v České republice.
František Kulhánek
Článek vyšel v časopise Stavitel 8/2014
Ocenění objektu City
Green Court: 1. cena Best of Reality 2012 v kategorii nová administrativní
centra, Best Office Development CiJ Awards 2012 a Best of sustainable
development recognized at Europa Property's 2nd annual CEE Green Building
Awards. V soutěži Stavba roku 2013 byl projekt City Green Court nominován na
titul Stavba roku a obdržel i Cenu ministra životního prostředí za ekologickou
stavbu
Lokalita: Hvězdova 2c, Praha 4
Investor: Skanska Property Czech Republic, s.r.o.
Autor projektu: Architektonický atelier Richard Meier& Partners, Architects
LLP, New York - Richard Meier, FAIA, FRIBA, Managing Partner
Projektant: Cuboid Architekti, s.r.o.,
vedoucí projektanti - Ing. arch. Aleš Papp, Cuboid Architekti, Ing. Martin Kovařík, M3M
Dodavatel: Skanska, a.s.
Zastavěná plocha: 2375 m2
Obestavěný prostor: 112 800 m3
Základní informace o objektu
Kategorie
Novostavby
Dokončení
2013
