Popis
projektu
V červnu
2015 byla Fatra, a.s. přizvána k technickému jednání, které se týkalo
řešení atypické fasády Centra současného umění DOX. Předlohou a
architektonickou inspirací pro uvažovanou podobu fasády se stal článek
v mezinárodním architektonickém časopisu DETAIL, zmiňující se o projektu
„Le temps machine“ ve francouzském městě Tours, na kterém je podobný koncept
fasády využit.

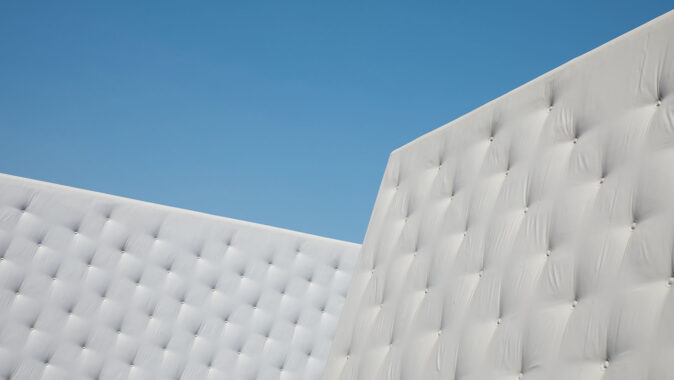

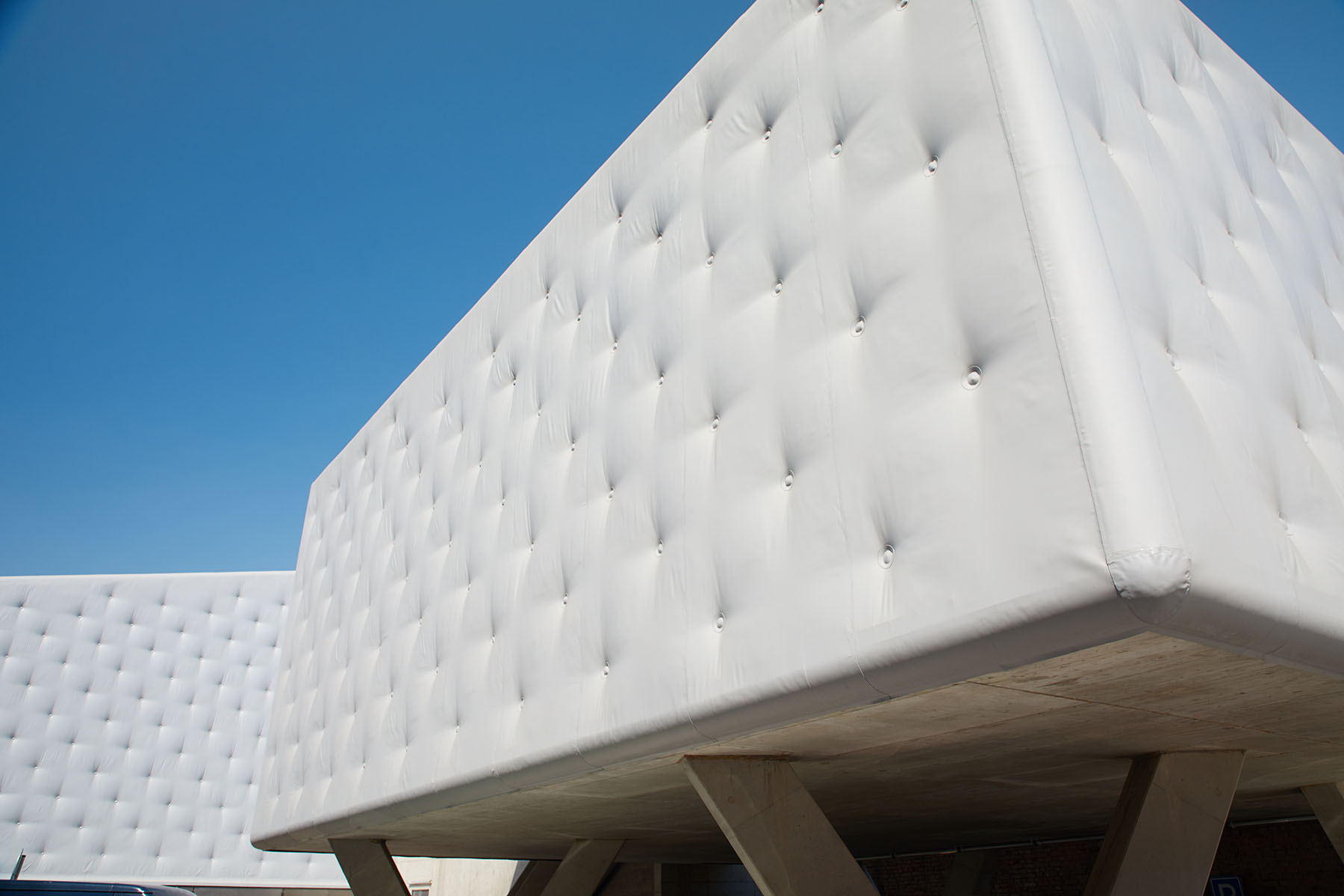

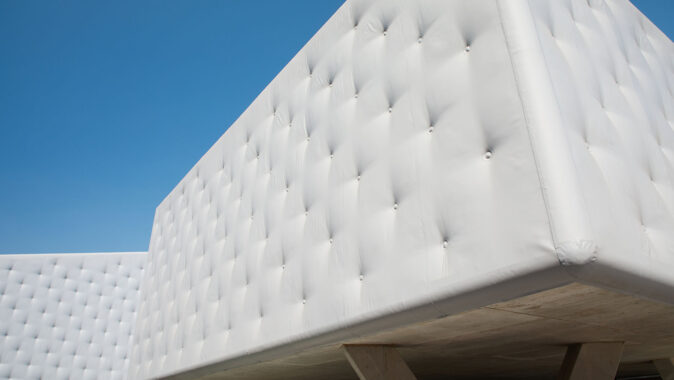

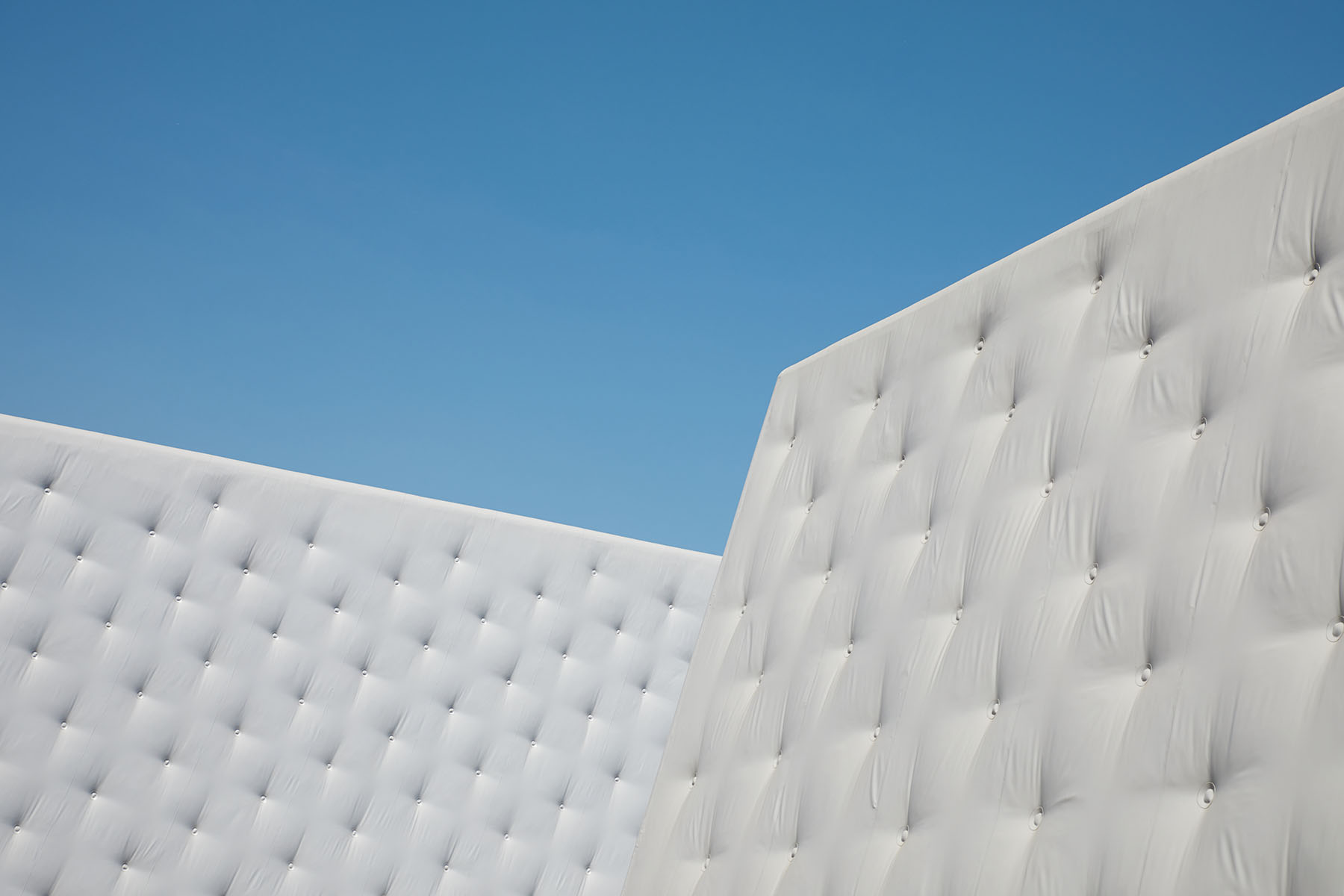

Fasáda
měla být od samotného počátku ojedinělým architektonickým počinem, který svým
vzhledem připomíná čalouněné dveře s knoflíky nebo čalouněný gauč. Ke
ztvárnění takové smělé koncepce byla navržena střešní PVC-P fólie z produkce Fatra, a.s.,
v pravidelném rastru „přišitá“ knoflíky k nosné obvodové stěně.
Příprava a průběh
realizace
Nejprve
bylo třeba připravit technické řešení. Postupně byly na velkoplošných vzorcích
vyzkoušeny dva možné způsoby provedení. V prvním případě byla použita fólie
FATRAFOL 810/V, tloušťky 1,5 mm, v barvě RAL 7040, vyztužená PES
mřížkou. Fólie byla navařena v pravidelném rastru na svislé lišty z kašírovaného
plechu FATRANYL a bodově na podložky Guardianweld. Vzorek byl sice funkční, ale
po estetické stránce ne zcela vyhovující.
Pro druhý pokus byla
zvolena jako základ stejná technologie, avšak s tím rozdílem, že fólie
nebyla navařena na svislá žebra, ale byla ukotvena pouze bodově systémem
Guardianweld. Místo fólie s PES mřížkou byla použita fólie FATRAFOL
818/V-UV, vyztužená skleněným rounem. Bohužel ani druhá varianta nepřinesla požadovaný výsledek, fólie
se skelným rounem se ukázala jako nevhodná a celkový vzhled nebyl o mnoho
lepší.
Fatra, a.s. se rozhodla přizvat do projektu aplikační firmu IzoDol, s.r.o. a začala tak třetí fáze přípravy a vývoje.
Třetí
a výrazně větší velkoplošný vzorek budoucí „čalouněné“ fasády se zrodil
v březnu 2017. Nový pohled na věc přinesl i nové návrhy, jak PVC fólii
elegantně a spolehlivě bodově kotvit za použití kombinace indukčního kotvení a
lepených závitových tyčí. Znovu se prakticky ověřovaly všechny teoretické
nápady a inovativní postupy montáže. Klíčové bylo zachovat materiál – fólii
FATRAFOL jako vnější prvek, který plní nejen estetickou, ale i ochrannou funkci
celé fasády.

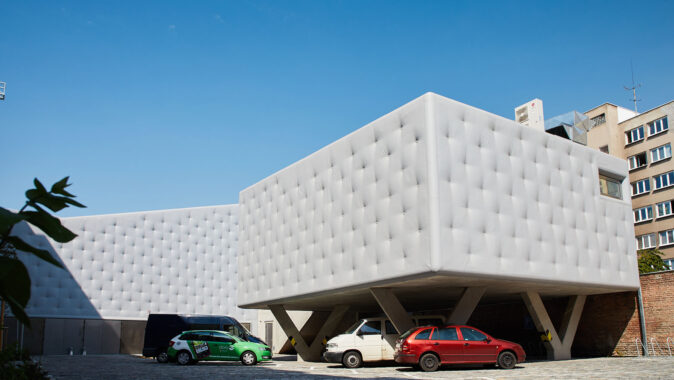

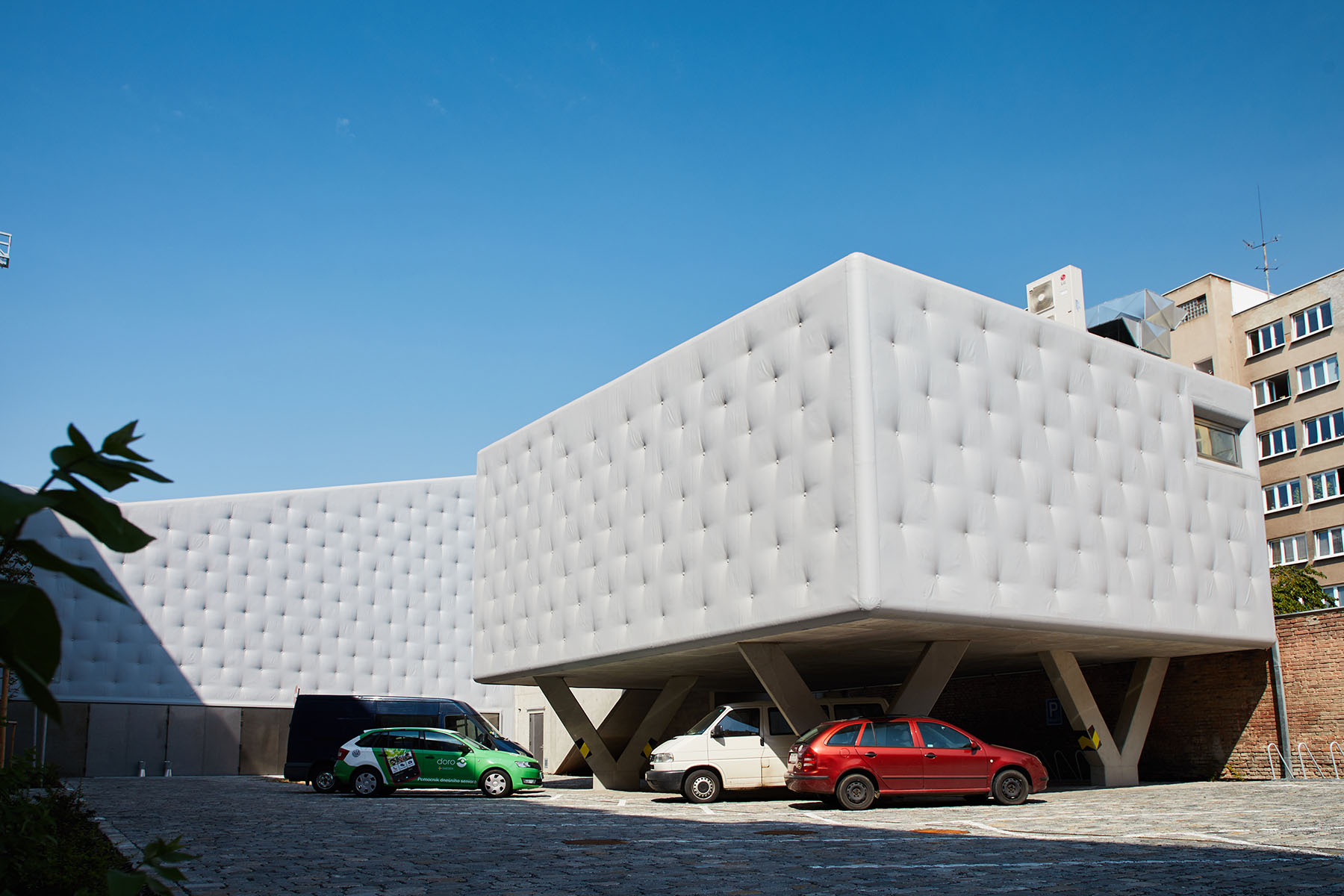

Nakonec
byl vzorek odsouhlasen a v červenci roku 2017 se začala tato fasáda
realizovat. Na jaře 2018 bylo dílo dokončeno a tak mohou návštěvníci sami posoudit
technickou a architektonickou jedinečnost fasády, kterou obepíná hydroizolační
fólie z dílny napajedelské firmy Fatra.
Použitý
materiál
Pro daný způsob použití se ukázala
být nejvhodnější fólie FATRAFOL 810/V v tloušťce 1,5 mm. Barva fólie a tím
i fasády byla zvolena šedá, odstín RAL 7040. Fólie je vyztužená polyesterovou
mřížkou a je primárně určena především k provádění jednovrstvých povlakových
krytin plochých střech, mechanicky kotvených k podkladu. Fólie odolává UV
záření a může být přímo vystavená povětrnostním vlivům.
Závěr
Fasáda na NEW DOX je originál, který se vzhledem k
pracnosti a náročnosti určitě nebude často opakovat a zůstane tak pravděpodobně
i do budoucna určitou fasádní kuriozitou. Současně se potvrdilo a ukázalo, jaké
různé vlastnosti a využití mají hydroizolační fólie značky FATRAFOL. Klíčovou
roli ovšem hraje pečlivá předprojektová příprava a zejména intenzivní
spolupráce architekta, projektanta, výrobce a realizátora v případě takto
ojedinělého projektu.
Podle podkladů společnosti Fatra, a. s.
www.fatra.czwww.fatrafol.cz
