Na vítkovickém stadionu byly upraveny západní tribuny,
pocházející z roku 1938 – původně se jednalo o jediné tribuny na stadionu,
zbytek hlediště tvořily stupňovité ochozy. Ostatní části areálu byly v rámci
rekonstrukce vybudovány jako novostavby.
Podmínkou realizace celé stavby byla návaznost jednotlivých etap a dokončení
první etapy výstavby tak, aby na stadionu mohly být pořádány tradiční atletické
mítinky Zlatá tretra 2013, 2014 a 2015, případně i fotbalová utkání. Dalšími
limitujícími kritérii byl požadavek na vytvoření oplocené bezpečnostní zóny s
turniketovými vstupy kolem celého stadionu. Dále také zajištění nepřerušeného
provozu rozcvičovacího stadionu s atletickou drahou a všemi souvisejícími
provozními objekty (včetně přístupu veřejnosti). Provoz hlavní tribuny stadionu
(stávající západní tribuny) měl být omezen jen krátkodobě a lokálně.

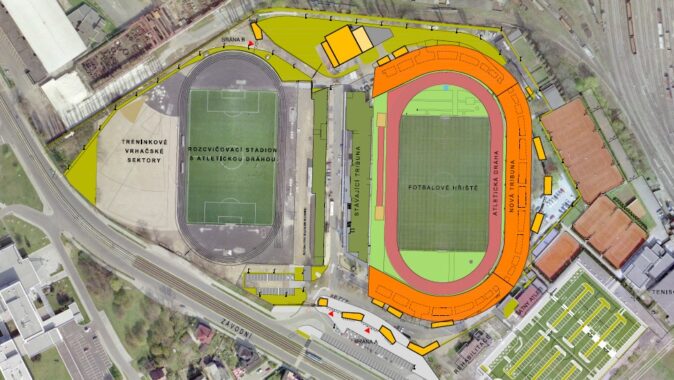

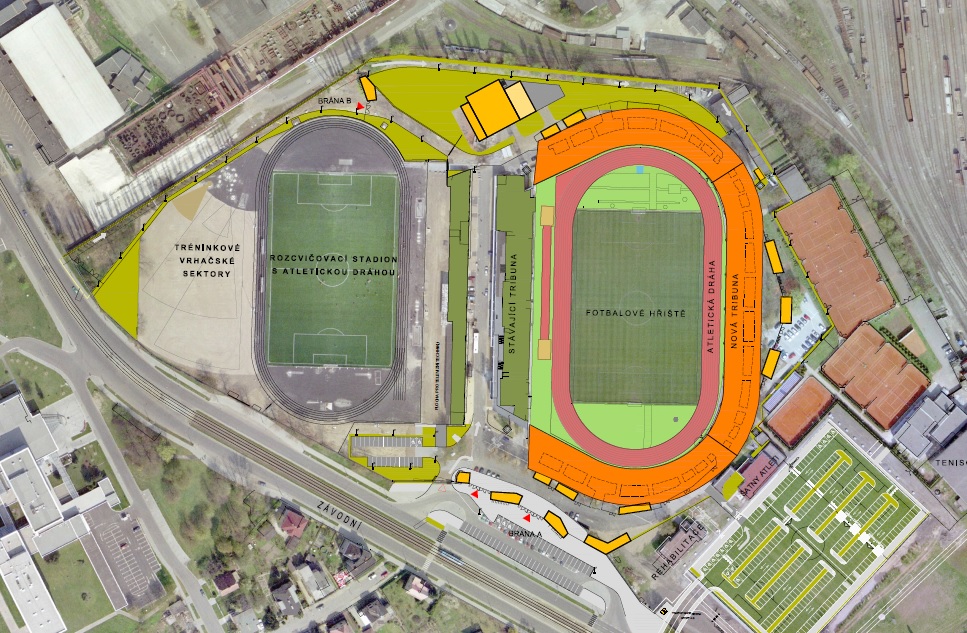

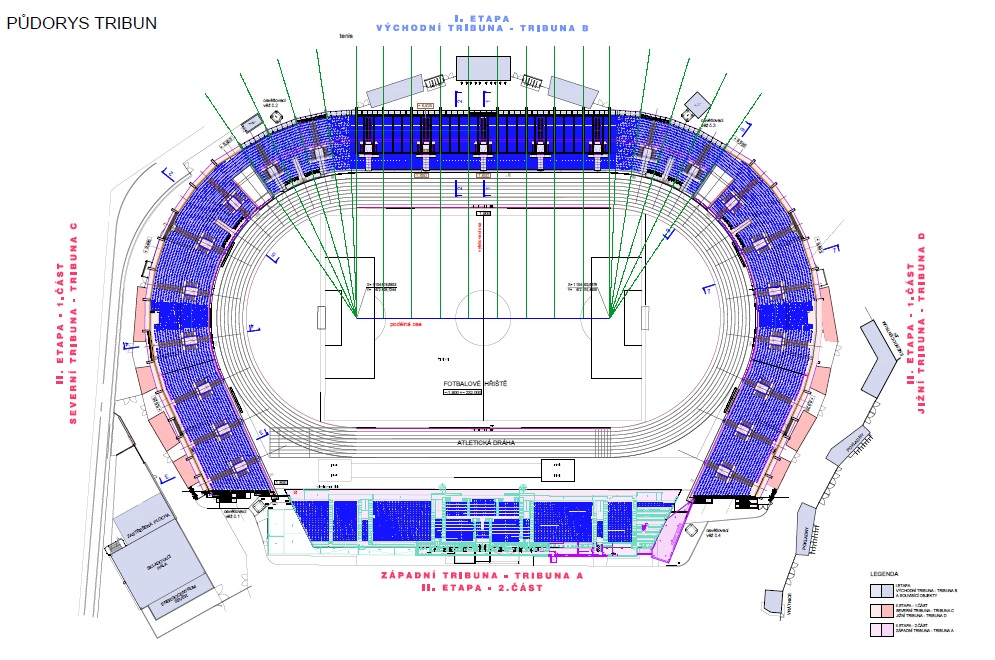

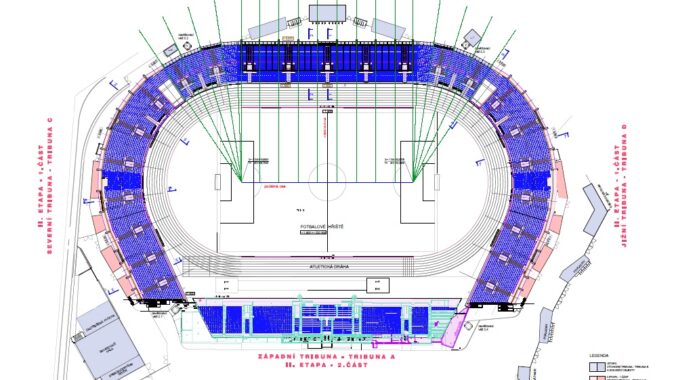

Stavba byla rozdělena do dvou etap, přičemž v první z nich byly vybudovány východní
zastřešená tribuna, pokladny, energetická centra, skladovací hala, sportovní
plochy a nezbytná dopravní a technická infrastruktura. V první části druhé
etapy se realizovala dostavba severní a jižní tribuny s odpovídající
infrastrukturou. Ve druhé části této etapy pak došlo k úpravám západní tribuny,
přistaveny byly novinářské centrum a venkovní výtah.
Západní tribuna
v novém pojetí
Západní tribuna, jejíž komplikované dispoziční řešení souvisí s jejím
charakterem a osazením do terénu, je tvořena ocelovou nosnou konstrukcí s
vestavbou vnitřních prostor. Celý objekt prošel v období mezi lety 2003 až 2006
postupnou rekonstrukcí. Stavební úpravy proto směřovaly především k novému
funkčnímu uspořádání, souvisejícímu s plánovaným kontextem rozvoje celého areálu
v návaznosti na normativní požadavky UEFA.

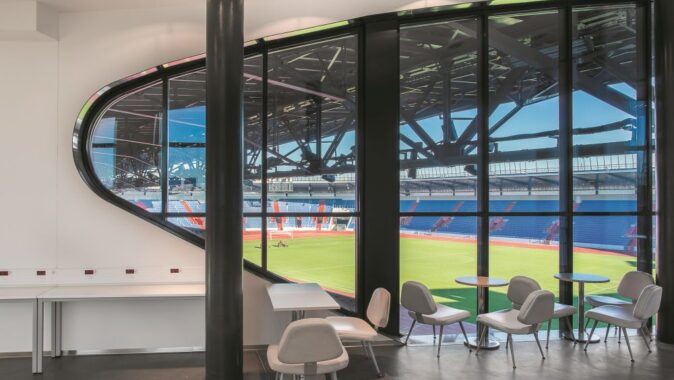

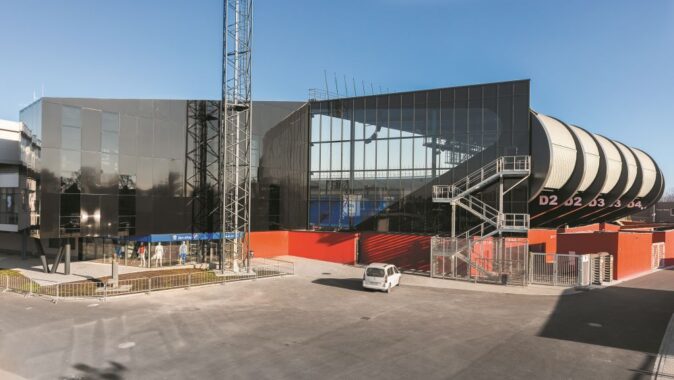

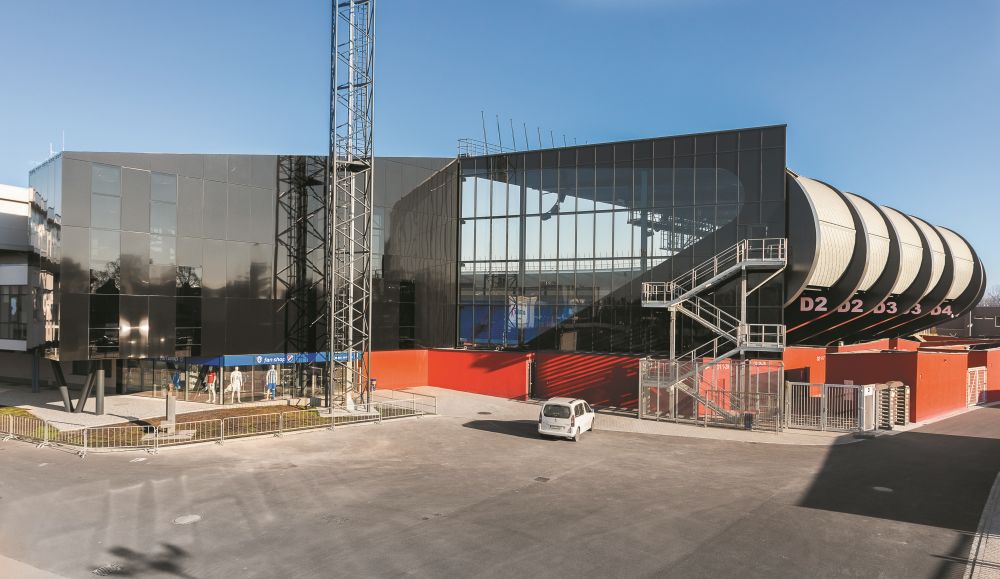

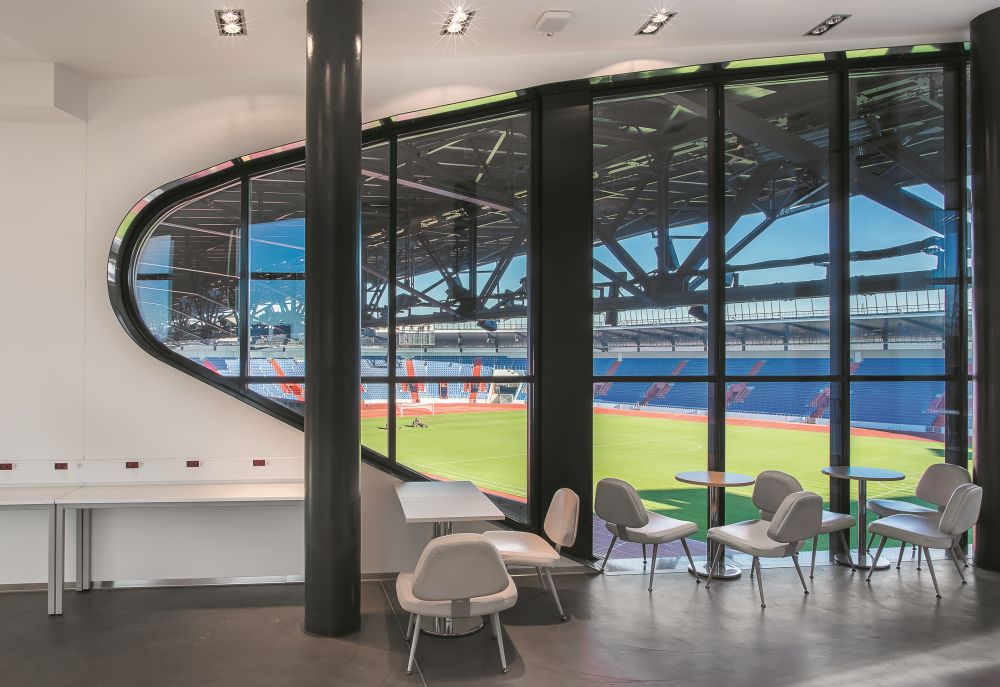

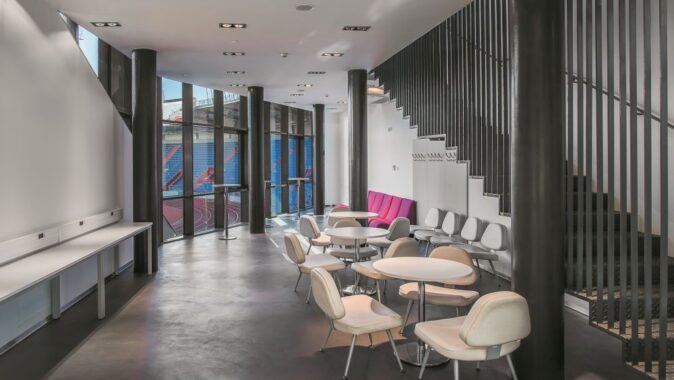

Architektonické řešení dostavby tribuny se snaží akcentovat nové části
stavby, to znamená novinářské centrum a venkovní výtah, jako novodobé
konstrukce, spojující dobu vzniku stavby se současností. Zázemí novinářů
navazuje na nově vybudovanou tribunu v jižním oblouku a odděluje tak prostor
hrací plochy a hlediště od okolního prostředí, což souvisí s požadavkem na
zajištění akustické pohody v okolí stadionu. Komunikace pro pohyb novinářů jsou
od provozu diváků a sportovců odděleny.
K dispozičním úpravám došlo i v prostoru mixzóny se zázemím pro rozhodčí,
delegáty utkání, antidopingové kontroly a ošetřovny, které nyní odpovídají
nejnovějším prostorovým a provozním standardům. V prostoru skyboxů nad
hledištěm vzniklo hlavní řídící a technické pracoviště, včetně prostorů pro
hlasatele, bezpečnostní složky a hasiče.
Sanace a nový střešní
plášť
Po stavebně konstrukční stránce znamenala rekonstrukce západní tribuny
sanaci degradovaných částí ocelové konstrukce a výměnu sedadel diváků za
sedačky konstrukčně i barevně shodné se sedačkami na nových tribunách. V
návaznosti na předchozí statické zesílení ocelové konstrukce byl osazen nový
střešní plášť, tvořený sendvičovými panely s tepelně izolační vrstvou z
minerální vlny, krytými hydroizolační fólií z měkčeného PVC. Systém
sendvičových panelů byl využit i pro doplnění a úpravy konstrukcí skyboxů.
V rámci rekonstrukce byl vybudován nový venkovní osobní výtah, který
umožňuje bezbariérový přístup z úrovně areálové komunikace do druhého podlaží
západní tribuny. Panoramatický výtah má částečně prosklenou kabinu a prosklenou
výtahovou šachtu, takže umožňuje výhled na západní část areálu stadionu.
Konstrukce nových
tribun

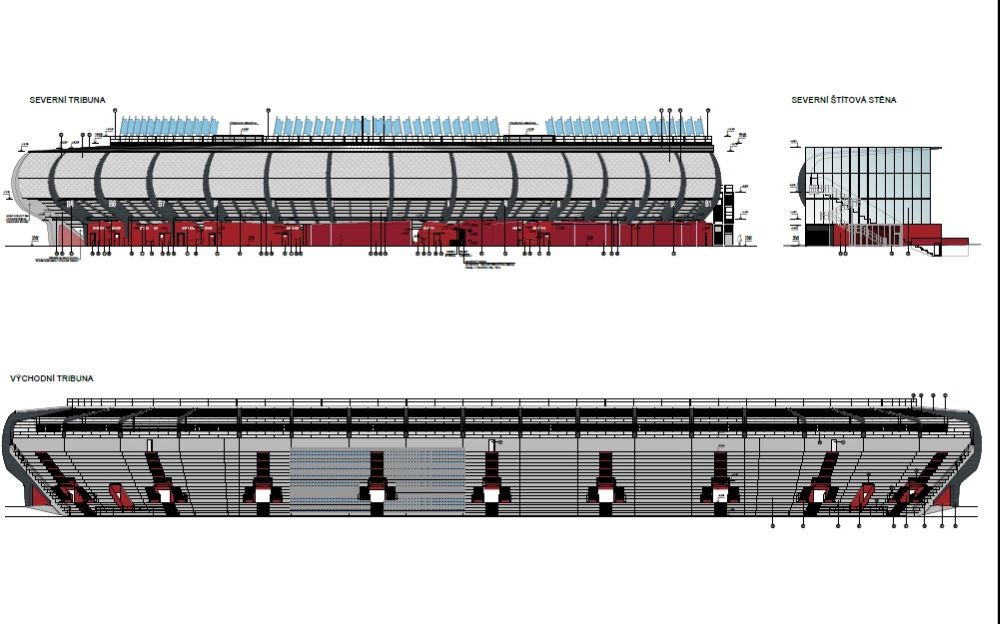

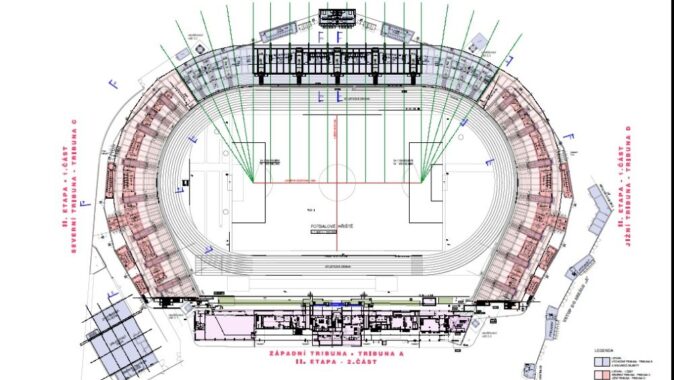

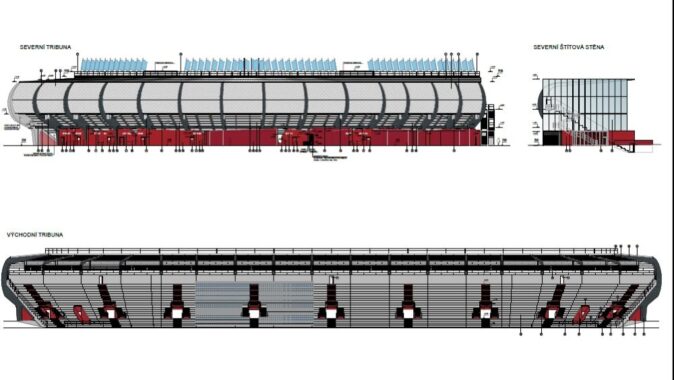

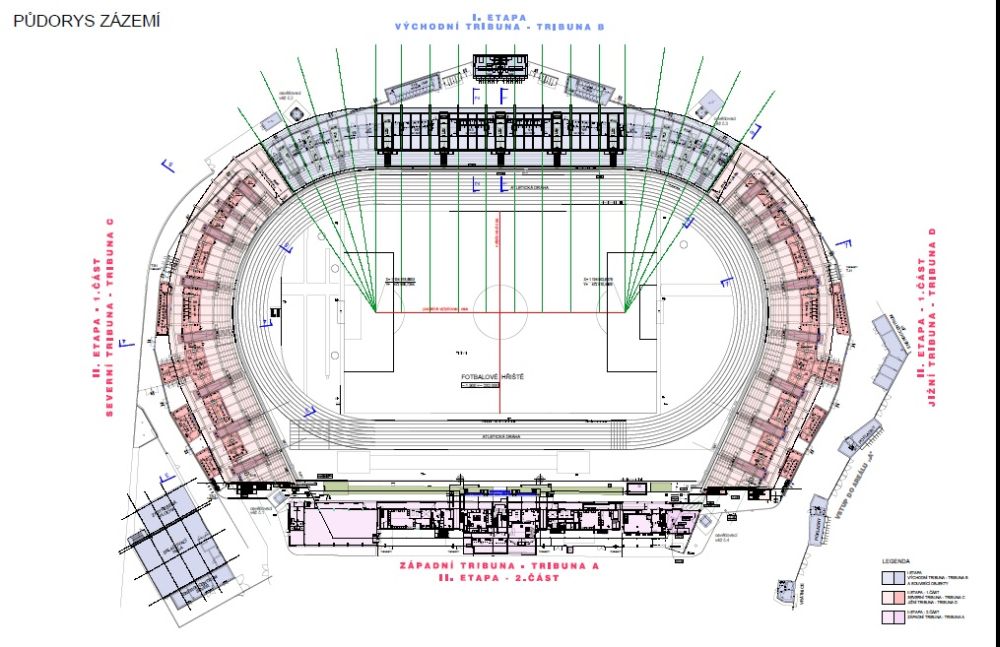

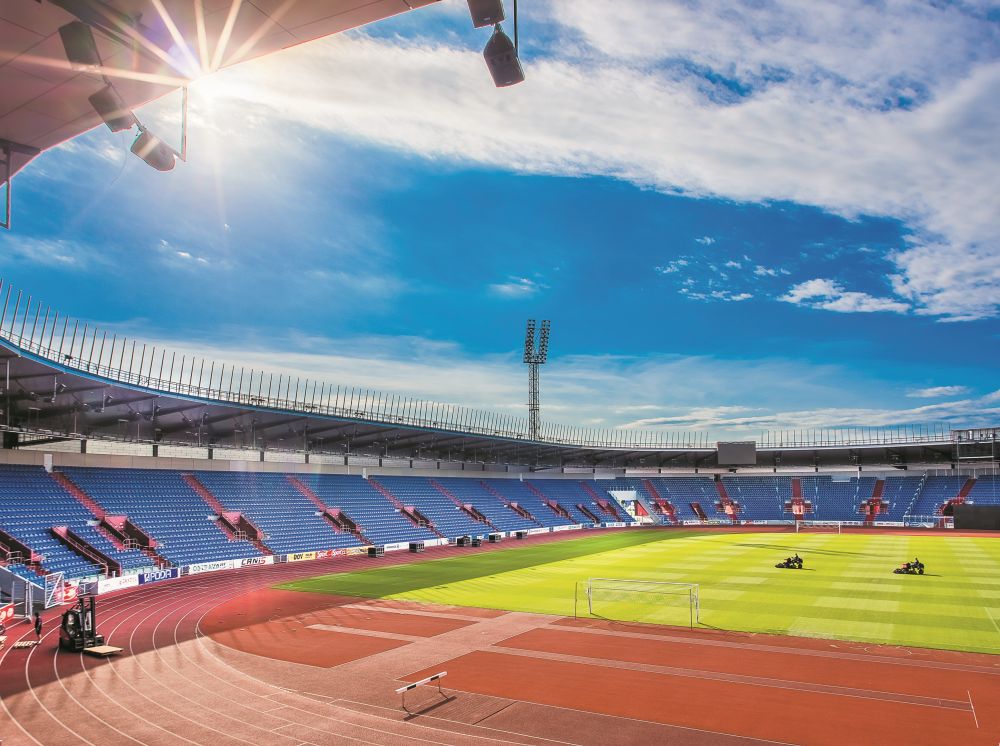

Nově realizované tribuny vycházejí svojí polohou z tvaru atletického oválu,
v porovnání s původním řešením stadionu jsou však blíže k běžeckým drahám. Mají
ocelovou nosnou konstrukci, stupně, ochozy a šikmé nosníky jsou z
železobetonových prefabrikátů, stejně jako dělicí stěnové konstrukce. Vzhledem
ke složitým geologickým podmínkám, kdy v podloží dochází ke střídání vrstev s
různou konzistencí, jsou sloupy ocelové nosné konstrukce založeny na pilotách
průměru 1,50 metru s maximální délkou 18 metrů – ocelové plnostěnné nosné rámy
ve tvaru srpu se dvěma nosnými sloupy jsou kotveny do ukončujících hlavic
pilot. Výška nosné ocelové konstrukce je 18,9 metru, vyložení střechy 22,2
metru. Ocelové rámy jsou ve své spodní části propojeny průvlaky, které slouží
jako podpory pro šikmé nosníky, na které jsou uloženy prefabrikované stupně
hlediště – na nich jsou namontovány plastové dvoudílné sedačky.
Nosnou konstrukci zastřešení vytvářejí vaznice se střešními ztužidly,
střešní plášť je podporovaný pozinkovaným trapézovým plechem. Plochá část
střechy má spád 3°, umístěna je nad nosnými ocelovými rámy a hydroizolaci tvoří
předzvětralý titanzinkový plech, spojovaný na dvojitou stojatou drážku. Naopak
oblouková část střechy je situována mezi nosnými rámy, které vystupují nad
úroveň střešní krytiny z kosočtvercových titanzinkových šablon o rozměru 400 x
400 milimetrů. Mezi plochou a obloukovou částí střechy je hlavní odvodňovací
žlab široký 400 mm, který vyhřívají topné kabely. Kromě toho je na střeše
umístěna lávka pro instalaci osvětlovacích prvků sportovní plochy, osvětlovací
prvky hlediště jsou na obslužné lávce, podvěšené pod střechou tribun. Na
spodním líci střešní konstrukce je ze strany hlediště namontován podhled z
velkoformátových kompozitních desek.
Z průběhu
montáže
Montáž ocelových konstrukcí tribun probíhala za komplikovaných podmínek,
především s ohledem na omezené prostorové možnosti a prolínání stavebních a
montážních prací. Možnost skladování ocelových prvků na staveništi prakticky
neexistovala, kompletovat se mohl vždy pouze jeden ocelový rám. U
železobetonových prefabrikátů se preferovala letmá montáž přímo z dopravních
prostředků. Pouze pro základní představu: maximální hmotnost jednoho ocelového
nosného rámu tribuny činí 32 tun, celková hmotnost ocelových konstrukcí 2 609
tun, hmotnost trapézových plechů 99 tun, hmotnost podlahových roštů 13 tun,
hmotnost titanzinkové krytiny vnějšího opláštění 78 tun, objem železobetonových
prefabrikovaných konstrukcí 2 370 m3.
Nejvyšší stupně
hodnocení
Kolem stadionu je oplocená bezpečnostní zóna s mechanicky otvíranými
branami a zastřešenými triodovými turnikety – v sektoru pro fanoušky (jak hostí
tak i domácích) jsou použity turnikety klecové. Uvnitř těchto sektorů je
instalováno speciální bezpečnostní oplocení, používané výhradně pro fotbalová
utkání – v případě nerizikových akcí lze toto oplocení demontovat. Součástí
vybavení stadionu jsou takzvané vestavky, které slouží jako bufety, ošetřovny,
WC, sklady a rozvodny. Jedná se o jednopodlažní zděné objekty nepravidelného
půdorysného tvaru, se dvěma výškovými úrovněmi.
Stadion nyní splňuje technické požadavky dle klasifikací
IAAF, UEFA, FIFA a FAČR. Pro atletické akce byl získán nejvyšší stupeň
certifikátu – IAAF1/1, pro fotbal pak UEFA 4. Očekává se, že se podaří získat
certifikát i pro pořádání elitních mítinků atletické Diamantové ligy.
Doc. Ing. František
Kulhánek, CSc.
Létající talíř a
dětské kostky
Dnešní doba všechno specializuje. Tedy spíš odděluje. I ve
sportu. Jsou stadiony pro atletiku a stadiony pro fotbal, haly pro to a haly
pro ono, jako by každý sport potřeboval jen svůj vlastní svět. Výjimek je dnes
již jen málo. Jedna zůstala ve Vítkovicích – stadion pro kopanou a pro atletiku
zároveň. Jistě, je to historické založení, stadion vznikl v letech 1937 až
1939, kdy ještě sport byl jen jeden. Vznikl podle návrhu mistrů českého
funkcionalismu Stanislava Tobka, Lva Krči a Jaroslava Kincla, kteří s ní
zvítězili v soutěži vypsané Vítkovickými železárnami v roce 1937. Měl to být
velký, téměř všesportovní areál, jehož stavba byla rozvržena do dvou etap –
vzhledem k době stihla se postavit jen etapa první. V ní dostal stadion krytou
západní tribunu, v níž kromě téměř 6000 míst pro diváky, z toho 4250 k sezení a
1680 k stání, byly také tělocvična, šatny, noclehárna, restaurace, samozřejmě
byt správce a šatny. Tribuna měla ocelovou konstrukci založenou na betonových
základech.
Jenomže od roku 1939 se i ve sportu mnohé změnilo, sice se
stále ještě kope do míče a běhá, skáče a hází, ale podmínky pro provozování
těchto aktivit, stejně jako podmínky pro jejich sledování se mění. Proto bylo
nutno stadion opravit. Nemluvme o ploše, ta zůstala stále vícefunkční, stále je
tu fotbal a atletika. Ale jde o tribuny a o zázemí. Není v tom jen měnící se
technika každodenního provozu a technika zprostředkování zážitku ze sportovního
dění i tomu, kdo sedí v pohodlí doma na pohovce. Není v tom jen narůstající
potřeba pohodlí diváků, kteří si přejí sedět a to tak, aby jim nepršelo na
hlavu. Je v tom i kus narůstající obavy o bezpečnost, potřeba zajistit, aby
všechny události na hřišti probíhaly tak, jak si sport zaslouží. A je v tom
také touha vytvářet podmínky pro to, aby hranice lidských možností ve sportu
byly posunovány stále dál.

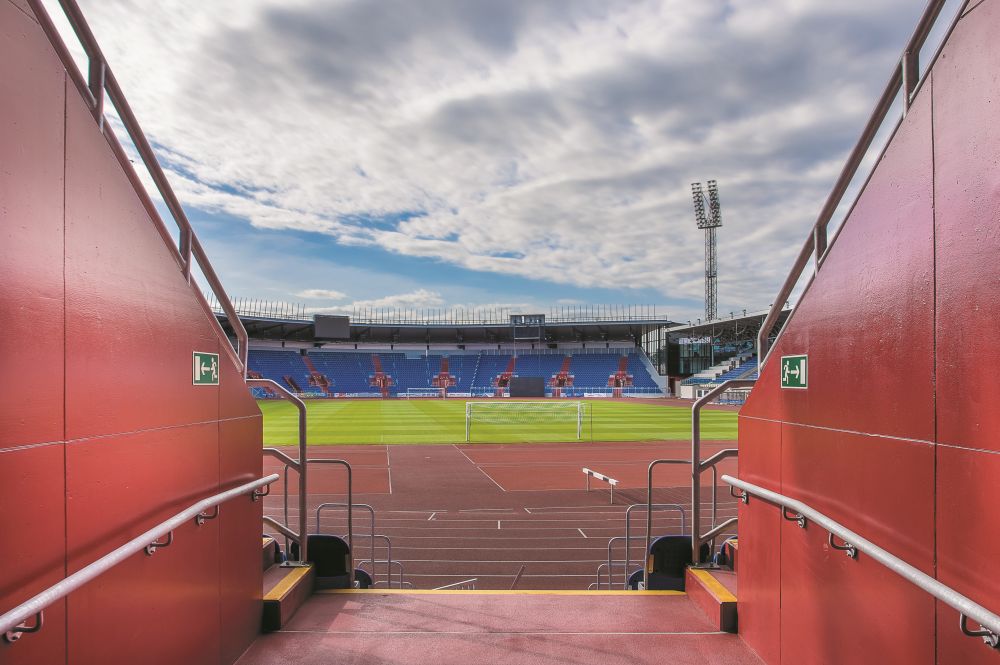

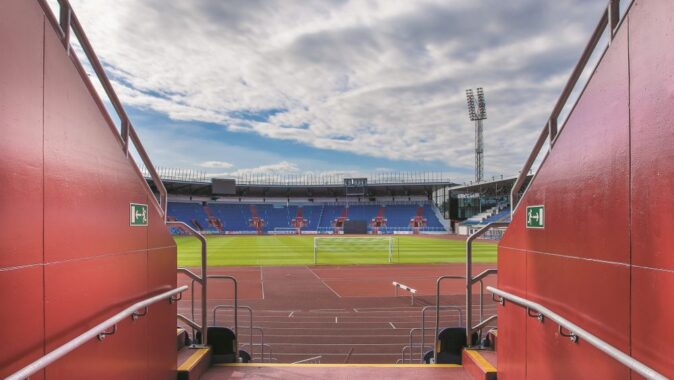

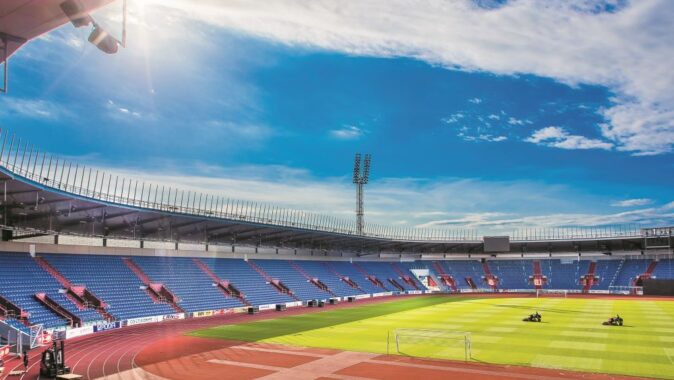

A tak bylo nutno dostavět kryté tribuny – uzavřít jimi
sportovní ovál kolem dokola, po stranách původní tribuny, jež byla ohleduplně
rekonstruována. Tam, kde jsou stožáry pro večerní osvětlení, zůstaly rohy, byť
také uzavřené. Nové tribuny dostaly ocelovou konstrukci zcela soudobého tvaru i
výrazu, přitom v dobrém souznění s původní částí. Byla sjednocena sedadla tak,
aby byla snadněji dostupná a pohodlnější. A hlediště, neb to už nejsou jen
tribuny, to už má vyšší úroveň, je vesele barevné – červeně zdůrazněné vstupy
na schodiště, modrá sedadla. Energie je ve stadionu i ve chvíli, kdy je prázdný.
Zajímavou podobu dostalo zázemí pro diváky, obvykle umisťované do zbylých míst
pod konstrukcí sedadel. Tady je sice také pod tribunami, ale jaksi samostatně,
v červeně veselých pavilonech, které se pod tribuny připojují ve volném
uspořádání – někdy se pod nimi schovávají, jindy se k nim jen staví stranou, tu
víc, tu míň, vytvářejí rozehranou podnož, nad níž nová konstrukce téměř vykvétá
– je totiž tak možno plynule sledovat měkký tvar konstrukce, jeho noblesní
vznosnost. A k těmto pavilonům se přidávají i předstupující stavby pokladen, a
nějak se v tom celém uspořádání a především ve veselé červené ztrácí vědomí
přísného plotu, který to celé neprostupně obklopuje.
Historická tribuna doznala změn uvnitř, kde se pracovalo
snad v centimetrech, přesto nové i upravené prostory působí přívětivě a jejich

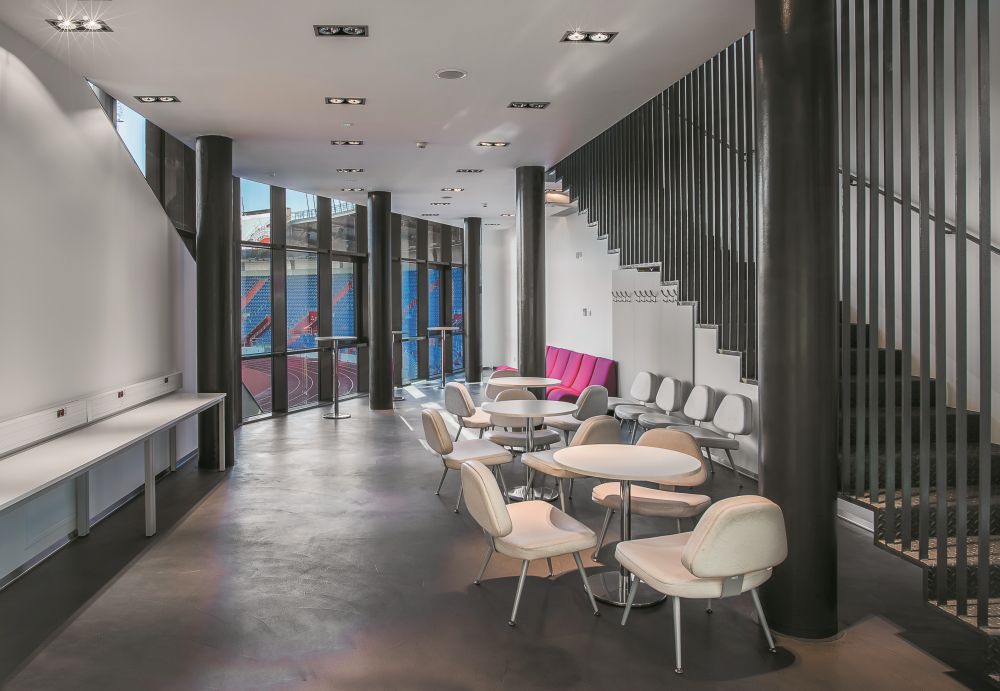

velikostní minimalismus není okatý. Na tiskové středisko sportovci ve 30.
letech nemysleli, muselo tedy vzniknout nově – k tomu posloužil jeden z
nedostavitelných rohů, vznikla přístavba na celou výšku tribuny, v níž lze
najít vše pro novináře potřebné.

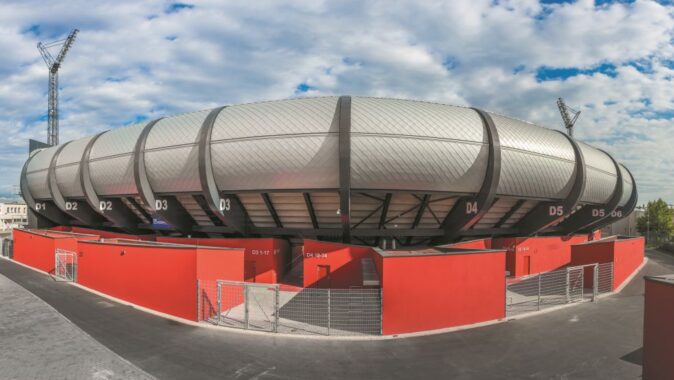

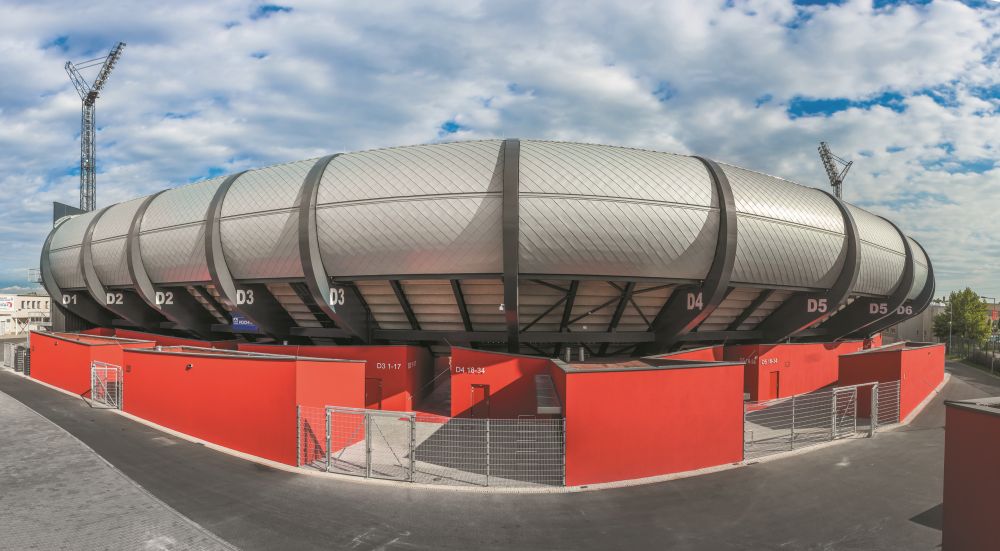

Vítkovický stadion tvarem i šupinatým povrchem zvenku působí
jak létající talíř, který přistál do červené kostičkové podložky, trošku ji
rozházel a přitom se vesele uvelebil vedle staré tribuny. Všiml si jí, a tak se
rozhodl jí pomoci – otevřel se a nabídl skvělý výhled na hrací plochu, stejně
jako na běžecký ovál. Svou sevřeností dal původnímu sportovišti nové možnosti –
sem dovnitř neproniká vítr ani protivítr, tady se skvostně rychle běhá, nejsou
tu překvapivé průvany ani nepříjemné rázy. A tak není divu, že se tu sportu
daří. Zatím nejrychlejší muž světa sem rád jezdí a má proč. Ostatně – třeba i
proto, že Vítkovice mu nejen nabízejí ovál skoro na míru, ale dávají najevo, že
si ho tu váží. (To by ovšem bylo o jiné stavbě.) Ta stavba si dala za úkol, že
bude lákat všechny, ať na sportoviště uprostřed, nebo do hledišť okolo. Což se
jí skvěle daří. Ne nadarmo se stala v roce 2016 stavbou, jež nejvíc zaujala
veřejnost.
Doc. Ing. arch.
Radomíra Sedláková, CSc.
Rekonstrukce městského stadionu v Ostravě – Vítkovicích, I. a II. etapa
Místo: Ulice Závodní, Ostrava – Vítkovice
Investor: Statutární město Ostrava; Vítkovice Aréna a.s., Ostrava – Zábřeh
Autoři projektu: PROJEKTSTUDIO EUCZ s.r.o. – David Kotek, Zuzana Sýkorová;
Hutní projekt Ostrava, a.s. – Josef Zlámal
Projektant: Hutní projekt Ostrava, a.s., Projektstudio EUCZ, s.r.o.
Dodavatel: I. etapa: Metrostav a.s.; II. etapa:
Hochtief CZ a.s.
Hlavní subdodavatelé: Topego Brno, s.r.o. – zakládání tribun; Vítkovice Power
Engineering a.s. – ocelová konstrukce tribun; Lekos, s.r.o. – střešní krytina
tribun; Alucomposite Panels s.r.o. – fasáda objektu novinářů; Liftcomp a.s., A.T.A. technik, s.r.o. –
panoramatický prosklený výtah
Zastavěná plocha: 30 456 m2
Obestavěný prostor: 174 150 m3
Kapacita: 15 123 sedadel + 40 míst pro TP
Realizace: 09/2012 – 09/2015
Celkové náklady bez DPH: 998 mil. Kč (Investiční náklady na jedno sedadlo 53
680 Kč)
Zdroje financování: veřejné prostředky, dotace MŠMT, dotace SMO, soukromé
prostředky
Rekonstrukce městského
stadionu v Ostravě Vítkovicích získala titul Stavba roku 2016 za vytvoření
uceleného moderního víceúčelového sportoviště se zřetelem k architektonickému
ztvárnění a památkové citlivosti provedení.
Článek vyšel v časopis
STAVITEL 1/2017
Stínící prvek je trochu vidět na fotkách, jiné jsem nedostala. Zhotovitel píše: " Fasádní prvek je jedním z atributů stavby. Bionická…
Všechny fotografie jsou ze 4. dubna 2025. Popisky zkusím doplnit, šlo se staveništěm od Masarykova nádraží mezi budovou Masaryčky a…
Jak se říká, slibem nezarmoutíš.
Tohle je vymazlený dům v šíleném terénu. A to, že má kolem sebe bujnou až divokou zahradu, mu hodně sluší.
Škoda, že u fotografií nejsou popisky na co a odkud se dívám a kdy to bylo foceno,
