Inovativní navrhování stavebních otvorů

Digitální komunikace ve stavebnictví získává na významu a nabízí revidování zaběhnutých způsobů komunikace s novými možnostmi řešení někdy obtížně řešitelnými, ale významnými detaily. Jedním z takových detailů je řešení stavebních otvorů v cihelných stavbách.

Zejména u konstrukcí jednovrstvého obvodového zdiva se používá tzv. krajové cihly do ostění a parapetu a do nadpraží překlady, a to s čím dál větší oblibou s možností integrace vnější stínící techniky různého druhu. Správná kompozice návrhu slouží jednak pro kvalitní provedení stavby – tedy napojení zdiva na výplň stavebního otvoru, ale také pro správné objednání potřebného materiálu, a to ještě v kombinaci se správnou volbou stínící techniky. Uvést tyto informace tradiční cestou „přes 2D dokumentaci s odkazováním na použití systémového řešení v praxi jednotlivých výrobců často nedopadají ideálně a vedou ke zbytečným časovým průtahům, nedorozuměním na stavbě mezi jednotlivými účastníky a celkově i k menší efektivitě ve stavebním procesu.

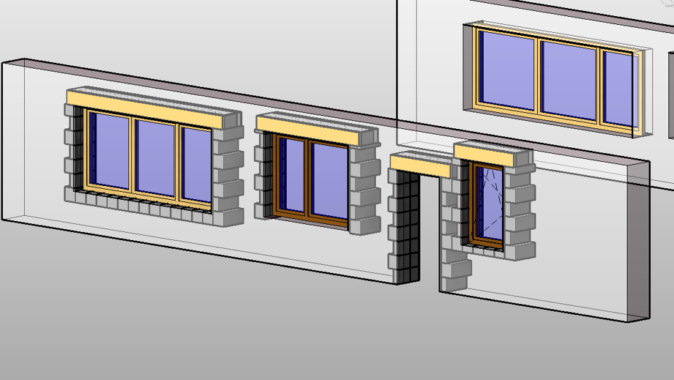

Jedním z řešení, jak tento proces kolem detailu stavebního otvoru zefektivnit, je ve využití „BIM softwaru“ a pluginu HELUZ. Díky němu je možné:
• Rychle a přesně navrhnout detailní provedení stavebních otvorů „na pár kliknutí“ pro celý dům
• Automaticky si nechat zkontrolovat vhodnost správného použití překladů
• Jednoduše provádět změny velikosti stavebního otvoru
• Snadné a přesné vytvoření výpisu materiálu krajových cihel a překladů
• Vytvoření kladecího plánu krajových cihel a překladů – přesný podklad pro stavební firmu
• Videomanuály na Youtube pro pochopení používání doplňku v pár minutách

Pro ArchiCAD i REVIT
Pro zjednodušení návrhu stavebních otvorů nabízí HELUZ řešení v podobě doplňků pro dva nejpoužívanější projekční softwary – Graphisoft ArchiCAD a Autodesk REVIT.

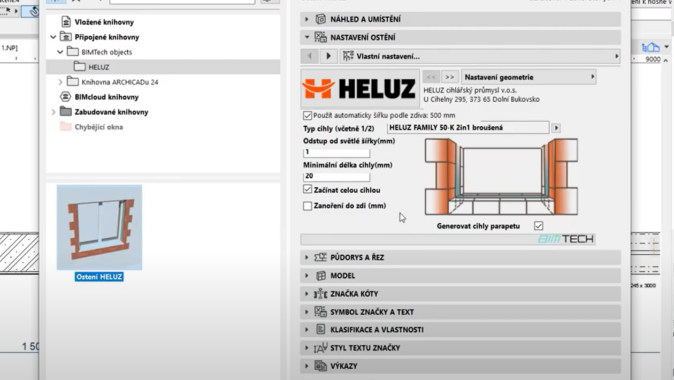

Doplněk (plugin) s názvem Ostění a překlady HELUZ byl vyvinut pro Autodesk REVIT ve verzi 2023 a poslední tři verze zpět. Pro ARCHICAD najdeme doplněk v BIMTech Tools. Mezi dvě funkcionality doplňku patří „Ostění HELUZ“ a „Překlad HELUZ“.

Ostění a parapet

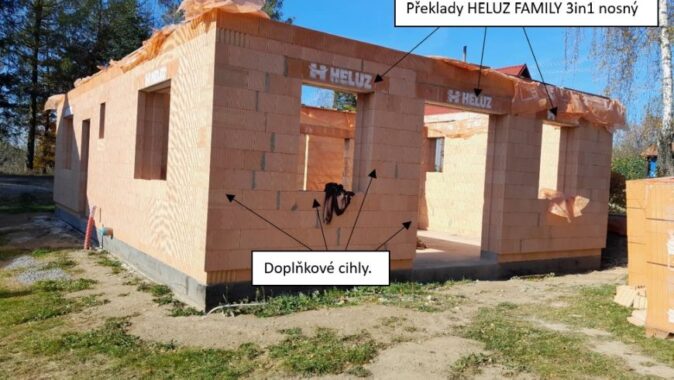

Ostění HELUZ vkládá do projektu doplňkové cihly, které jsou určené pro užití do ostění a parapetů stavebních otvorů z broušených i nebroušených cihel. Doplňkové cihly jsou součástí systémového řešení HELUZ pro hrubou stavbu a využívají se pro zdivo tloušťky 500, 440 a 380 mm. Hlavním cílem doplňku je, aby se usnadnila možnost dostat toto systémové řešení do projektů, což umožní správně vykazovat doplňkové cihly a vytvořit přesný kladecí plán těchto cihel. Obojí vede ke zkvalitnění a zpřesnění projektů a podkladů pro investora či realizační firmy.

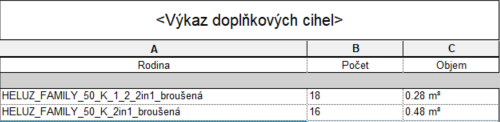

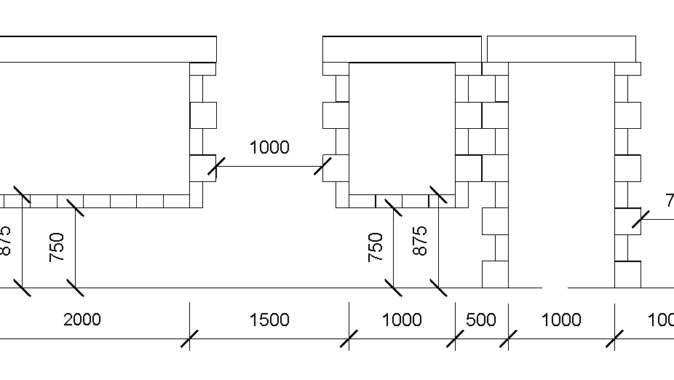

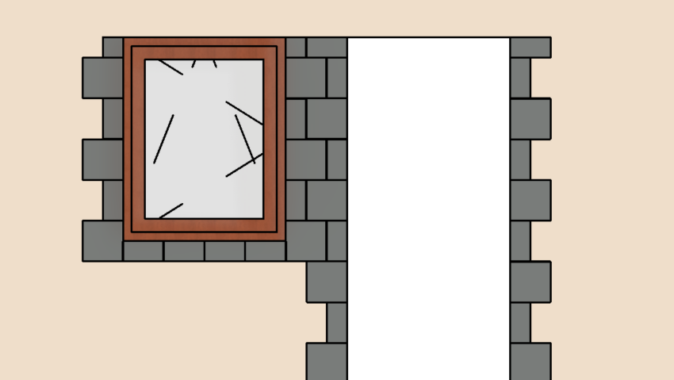

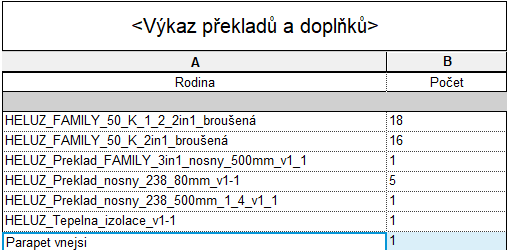

Pro správné generování doplňkových cihel je důležité dodržovat modulovou koordinaci v řádu 250 mm (resp. 125 mm). Důležité je se také zmínit o omezujících podmínkách a pravidlech umístění doplňkových cihel na základě šířky pilíře a dále také výšky parapetu, které jsou převzaty z podkladů pro navrhování. Minimální šířka pilíře pro generování doplňkových cihel je 375 mm, pro parapet je pak omezující podmínka výškový modul 125 mm, nicméně dle zvyklostí z provádění staveb umí doplněk pracovat také s dořezy a v opačném případě také s domaltováním. Tzn. pokud bychom nesplnili uvedené podmínky, doplňkové cihly se nevygenerují. Na obrázku níže můžeme vidět příklad generování doplňkových cihel zděného pilíře o šířce 375 mm a parapetu o výšce 875 mm, který můžeme po doplnění kót využít jako kladecí plán. Díky vytvoření nového výkazu obecných modelů, což je funkcionalita REVITu, můžeme jednoduše vytvořit výkaz všech doplňkových cihel užitých v projektu. V případě nedodržení výškového modulu u nadpraží se doplňkové cihly doříznou na požadovanou výšku.

Překlady

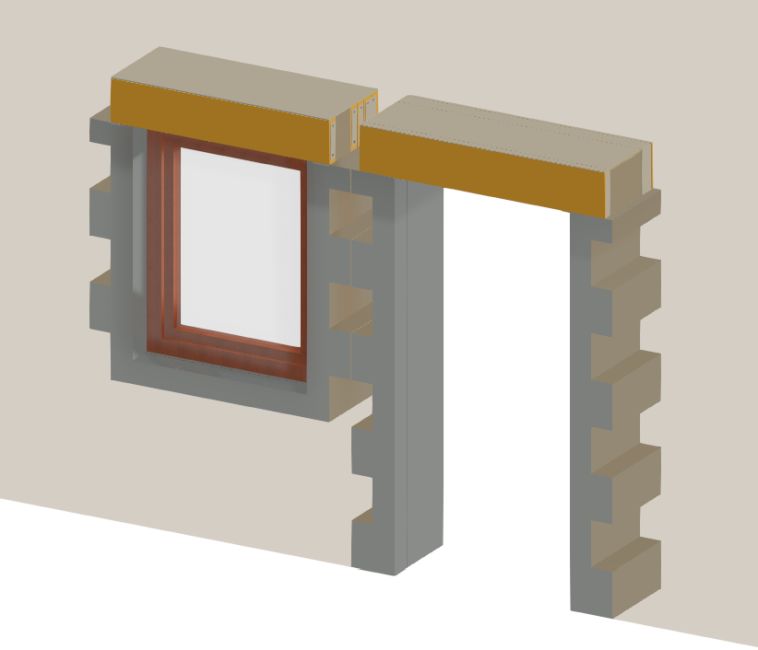

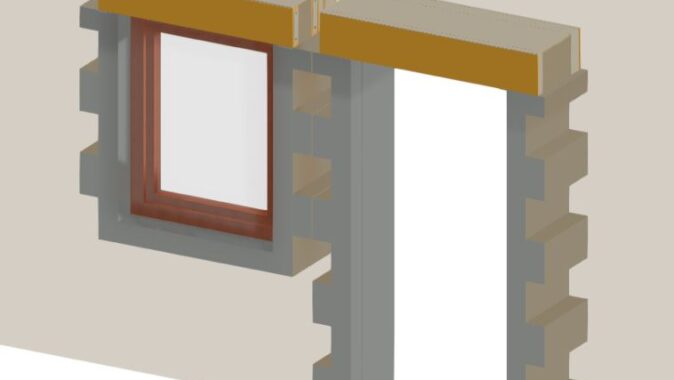

Překlad HELUZ má za cíl umístit nad stavební otvory vybraný typ či sestavu překladů z rodin resp. knihoven HELUZ. Nabízí vhodné řešení volby překladu z produktové řady HELUZ FAMILY 3in1 nosný a HELUZ 23,8 i ploché překlady HELUZ pro příčky. Překlady se přiřazují na základě šířky stavebního otvoru a tloušťky stěny, ve které se stavební otvor nachází a to jak pro obvodové tak i vnitřní zdivo.

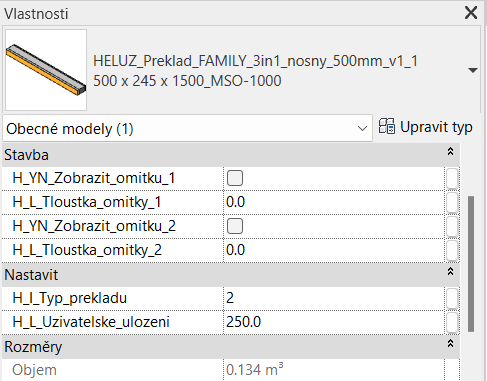

Pracovat můžeme, v případě nosných překladů HELUZ 23,8, se sestavami překladů HELUZ 23,8, které jsou připravené pro všechny možné varianty tloušťky konstrukcí. Při generování překladů Vám dá doplněk na výběr z dostupných sestav překladů pro aktuálně užité zdivo, tzn. pokud budete mít v projektu zdivo tloušťky 500 mm, budete mít na výběr sestavu překladů pro tloušťku 500 mm, a to ve variantě 3+1, případně 4+1. Stejným způsobem pracujeme i s ostatními překlady, kdy je uživateli nabízen překlad, který je vhodný na tloušťku konstrukce uvedenou v projektu. V případě překladu HELUZ FAMILY 3in1 nosný lze uživatelsky zvolit velikost dutiny pro vnější stínící techniku, a to ve vlastnostech překladu pod parametrem „H_I_Typ_prekladu“, kde jsou tři možnosti volby: 1 – Žaluzie, 2 – Roletová schránka 165 x 165 mm, 3 – Roletová schránka 180 x 180 mm.

Asociativita prvků a provádění kontroly

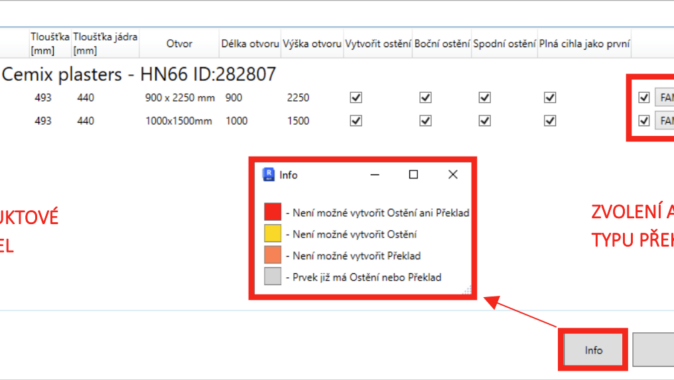

V případě, že dojde k modifikaci stavebního otvoru – např. posun či změna jeho velikosti, pak klikem tlačítka „Aktualizovat“ plugin znovu projde všechny prvky v projektu a zaktualizuje všechny potřebné prvky. Aktualizace projektu neprobíhá neustále, ale je třeba ji tiskem tlačítka vyžádat.

Výkaz prvků a kladecí plán

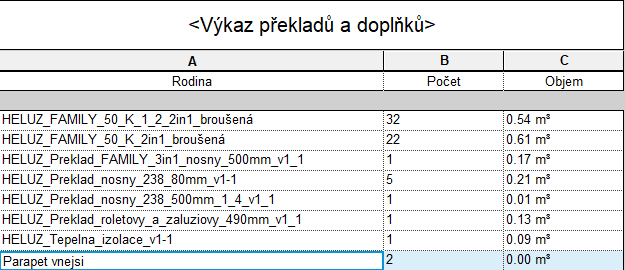

Obrovskou výhodou tohoto doplňku je možnost tvorby kladecího plánu prvků (po doplnění kót), který lze využít přímo na stavbě v průběhu realizace, a dále tvorby výkazu prvků. Díky těmto funkcím lze zajistit stoprocentní správnost množství materiálu pro následné objednání, a správnost kladení doplňkových cihel v průběhu realizace.

Získání doplňku a podklady na webu pro odborníky selektorkonstrukci.heluz.cz
