Odvodnění venkovních ploch u nákupního centra OC Chodov Praha

Jedno z největších nákupních center v České republice, OC Chodov Praha, otevřelo po dostavbě novou část koncem roku 2017. Kromě uzavřených objektů jsou součástí komplexu i náměstí a venkovní plochy pro volnočasové aktivity. Vysoké architektonické požadavky musely splnit i technické detaily návrhu. Jedním z nich bylo i nenápadné odvodnění zpevněných ploch a stavebních prvků v místech, kde se pohybuje velké množství osob.

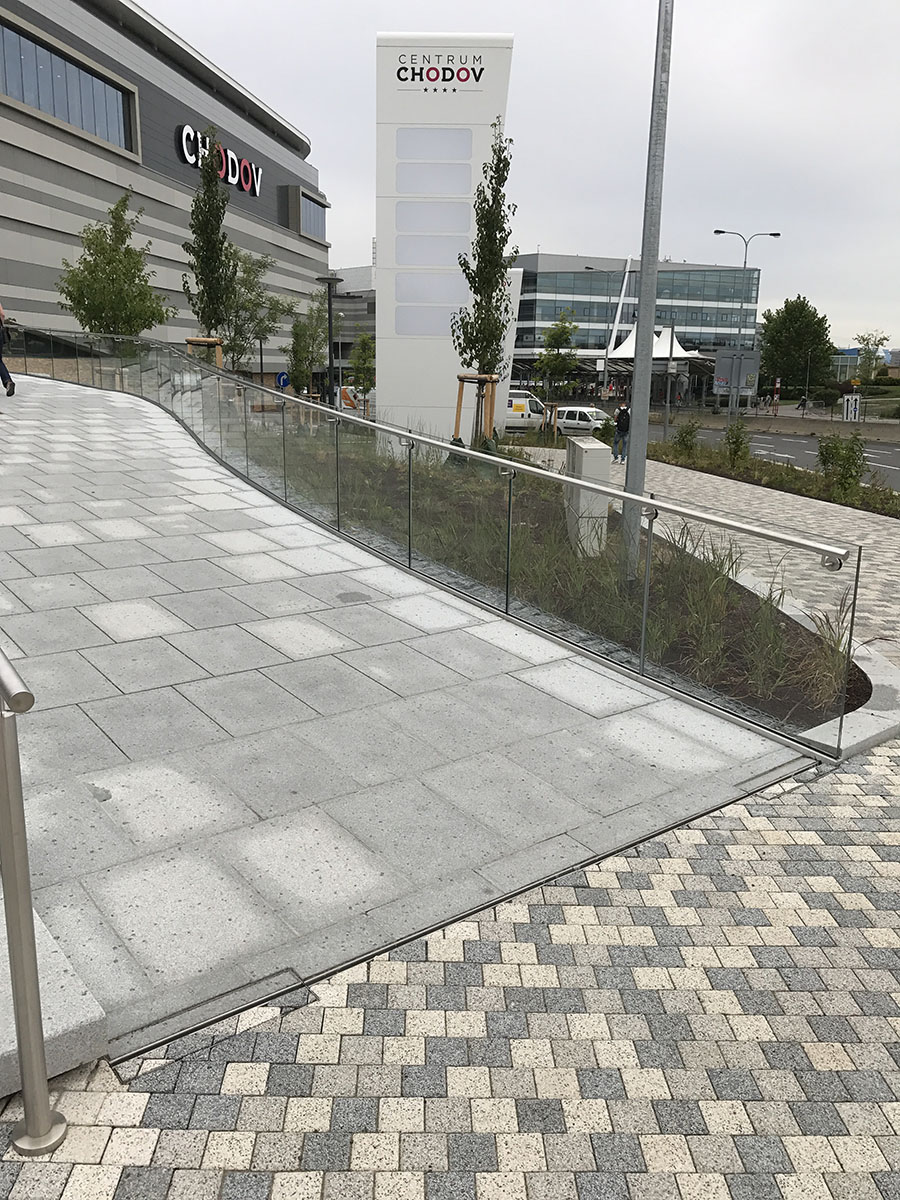

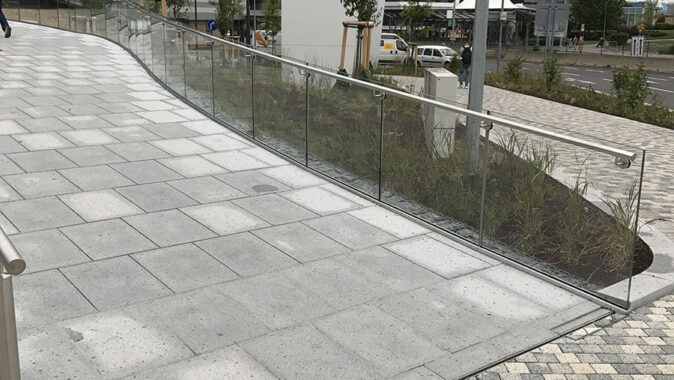

Bezpečný pohyb lidí byl také jeden z klíčových zadání pro projektanty. Generální dodavatel stavby, společnost STRABAG a.s., společně s investorem udělali výběrové řízení na návrh a řešení, ve kterém nejlépe obstál projekční tým MEA. Specialisté navrhli odvodnění parteru a zpevněných ploch před vstupy do objektu, kolem schodišť, okrajích chodníků, pásů zeleně a elipsovité fontány celonerezovým žlabem, systémem štěrbinových žlabů, nerezových obrubníků a také využili zadlažďovací poklopy.

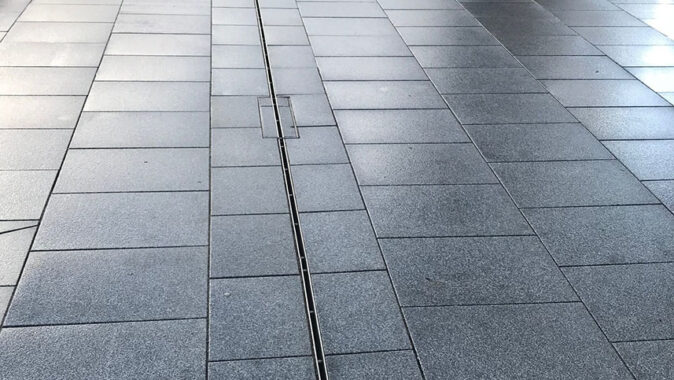

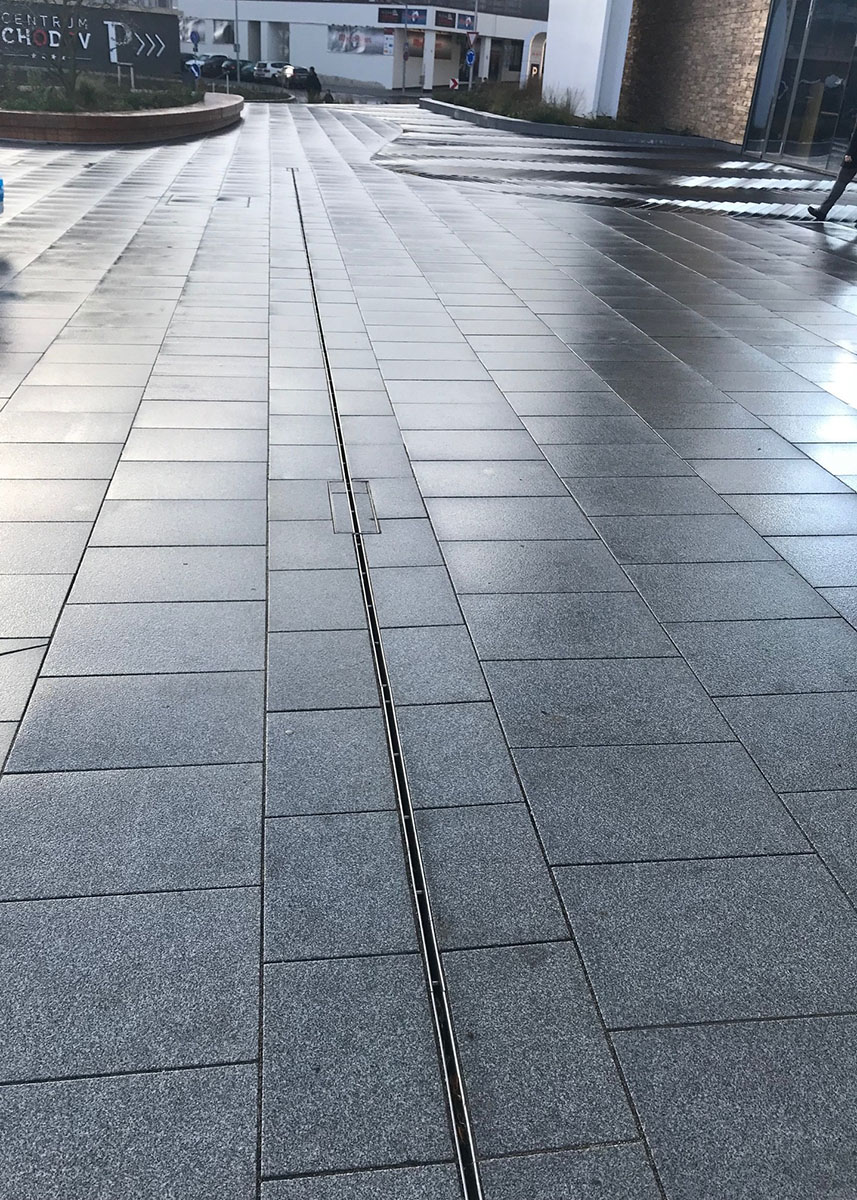

Systém štěrbinového odvodnění MEA TSH v sobě spojuje odvodňovací žlab, který je skrytý v dolní části konstrukce a kryt, ze kterého je na povrchu vidět pouze úzká, téměř neviditelná spára. Žlab pod povrchem je navržen podle potřebné kapacity a je schopen odvést velké množství vody a zvládne i požadavky na vysoké zatížení.

Pro plochy se zátěží D400 až E600 kN, jako jsou pěší zóny nebo náměstí, se používá žlab s příčnými mikro žebry nahoře, které zamezují propadávání hrubých nečistot do spodního žlabu. Možnost volby spodních žlabů z polymerického betonu nebo SMC kompozitu (MEARIN) až do šířky 200 mm umožňuje odvodnit i rozsáhlé zpevněné plochy nebo dlouhé ulice. Je tak zachována plná průtočnost i v případě omezené stavební výšky. Celonerezové provedení zaručuje životnost po celou dobu užívání stavby.

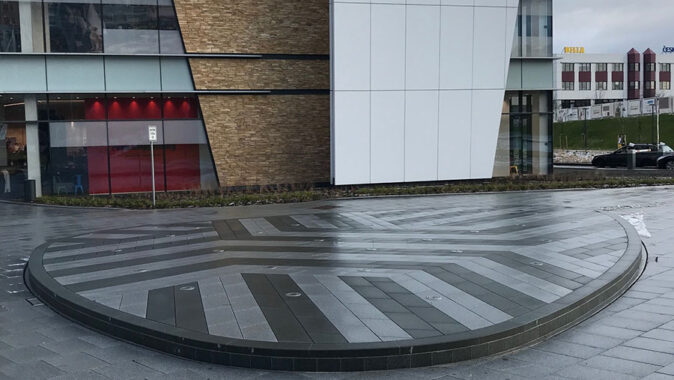

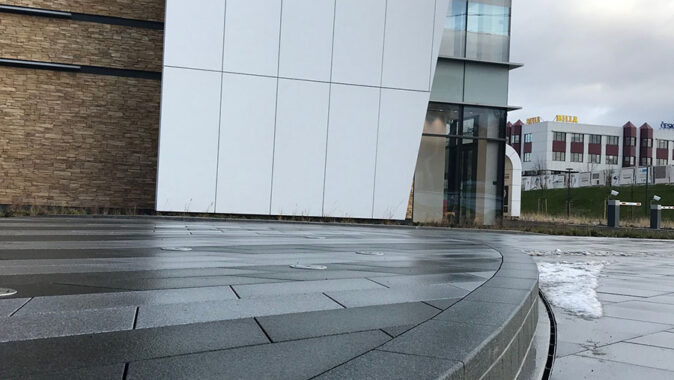

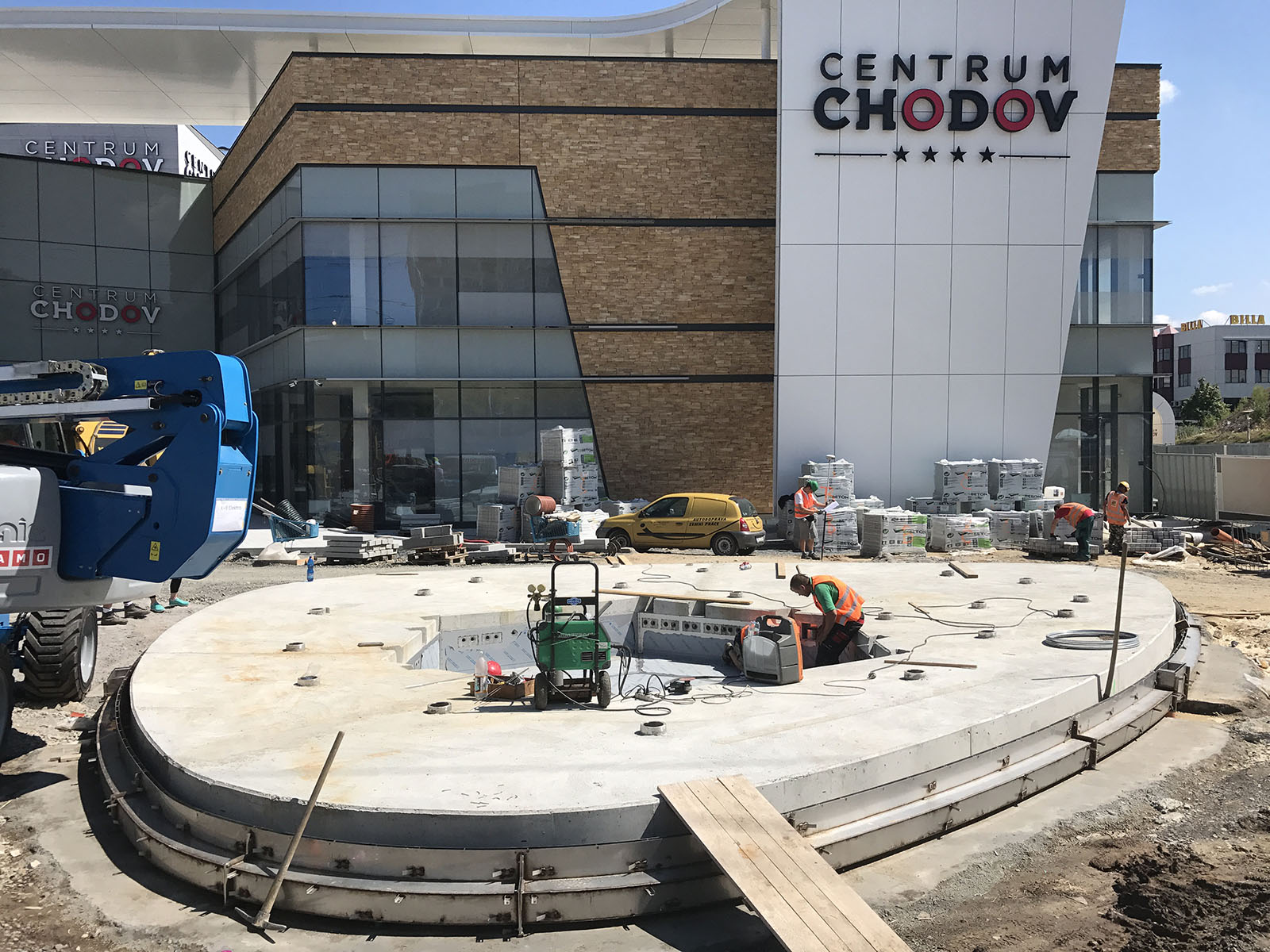

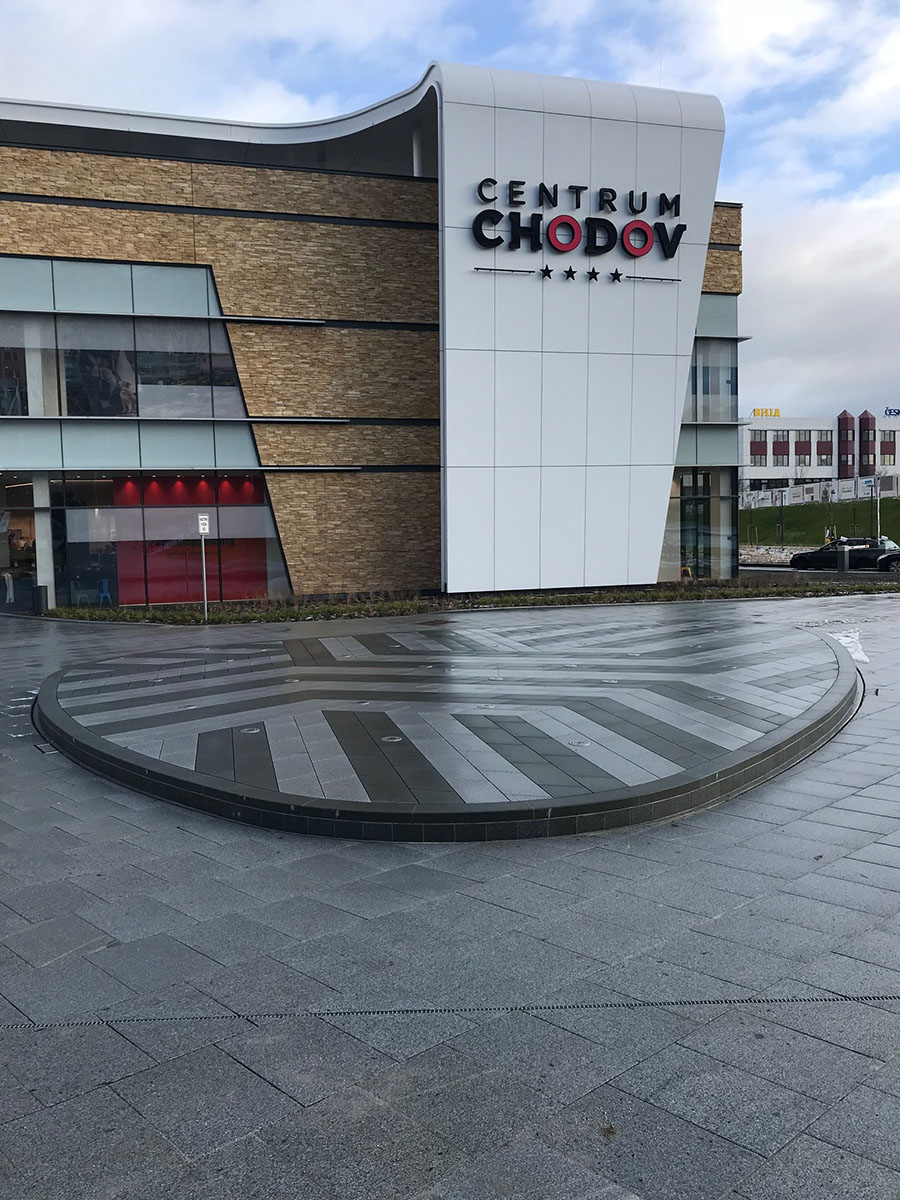

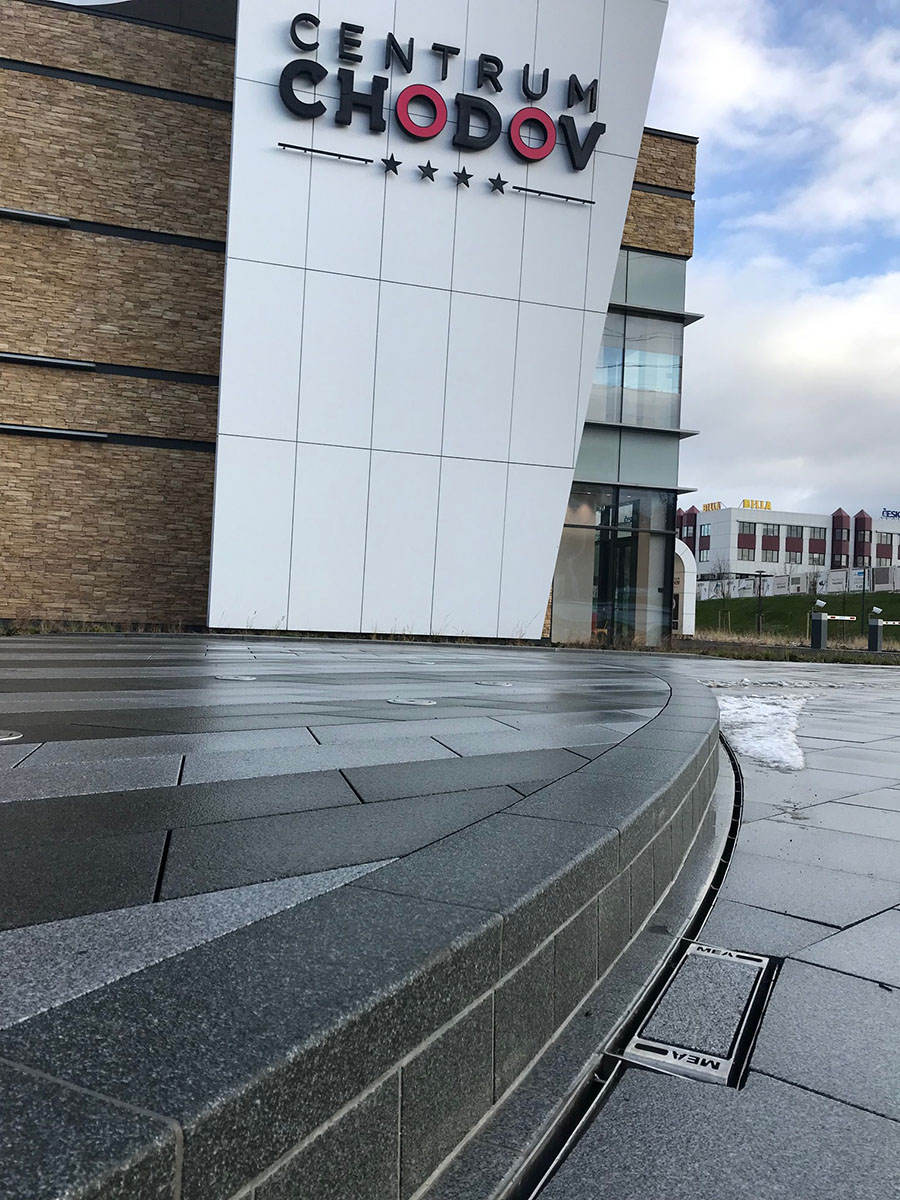

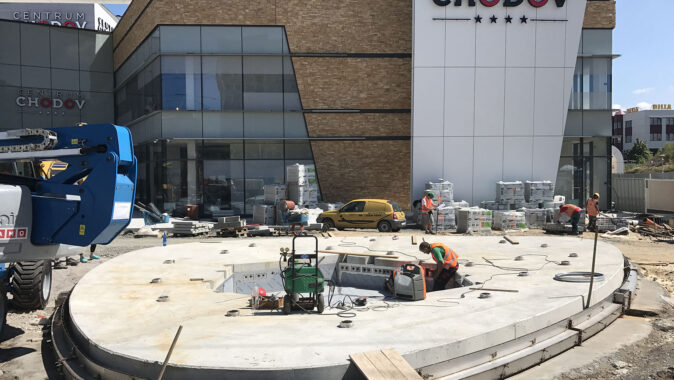

Atypický tvar fontány před objektem s navrženým elipsovitým tvarem v délce 37,5 m byl výzvou i pro zkušený projekční a výrobní tým. Nerezový radiální štěrbinový žlab byl vyroben v tloušťce 3 mm s 20 mm štěrbinou. Součástí řešení bylo umístění pouze 3 čistících boxů s vpustí a osazení do betonového lože.

Více informací o nerezových štěrbinových systémech MEA TSH najdete na
https://www.mea-odvodneni.cz/system-topslot-tsh—nerezova-nebo-pozinkovana-ocel/kategorie/23

podle podkladů společnosti MEA Water Management s. r. o.
