Na vnějším plášti centra Quadrio jsou nejvíce zastoupeny konstrukce Elementfasády, která je na bázi SCHÜCO USC 65. Je to ale zvláštní řešení; V8 profily jsou upraveny pro podmínky projektu (např. sloupky nemají pohledovou šířku základního systému 65 mm, ale 74 – 76 mm). Čelní prolamovaná fasáda je v rastrovém systému, který je na bázi SCHÜCO FW60+SI. Opět je to zvláštní řešení s V8 profily, speciálně upravenými pro tento případ. Pohledová šířka profilů je 70 mm. Konstrukce připravovali společně firmy Schüco a Sipral.
Prolamovaná fasáda (AGC)

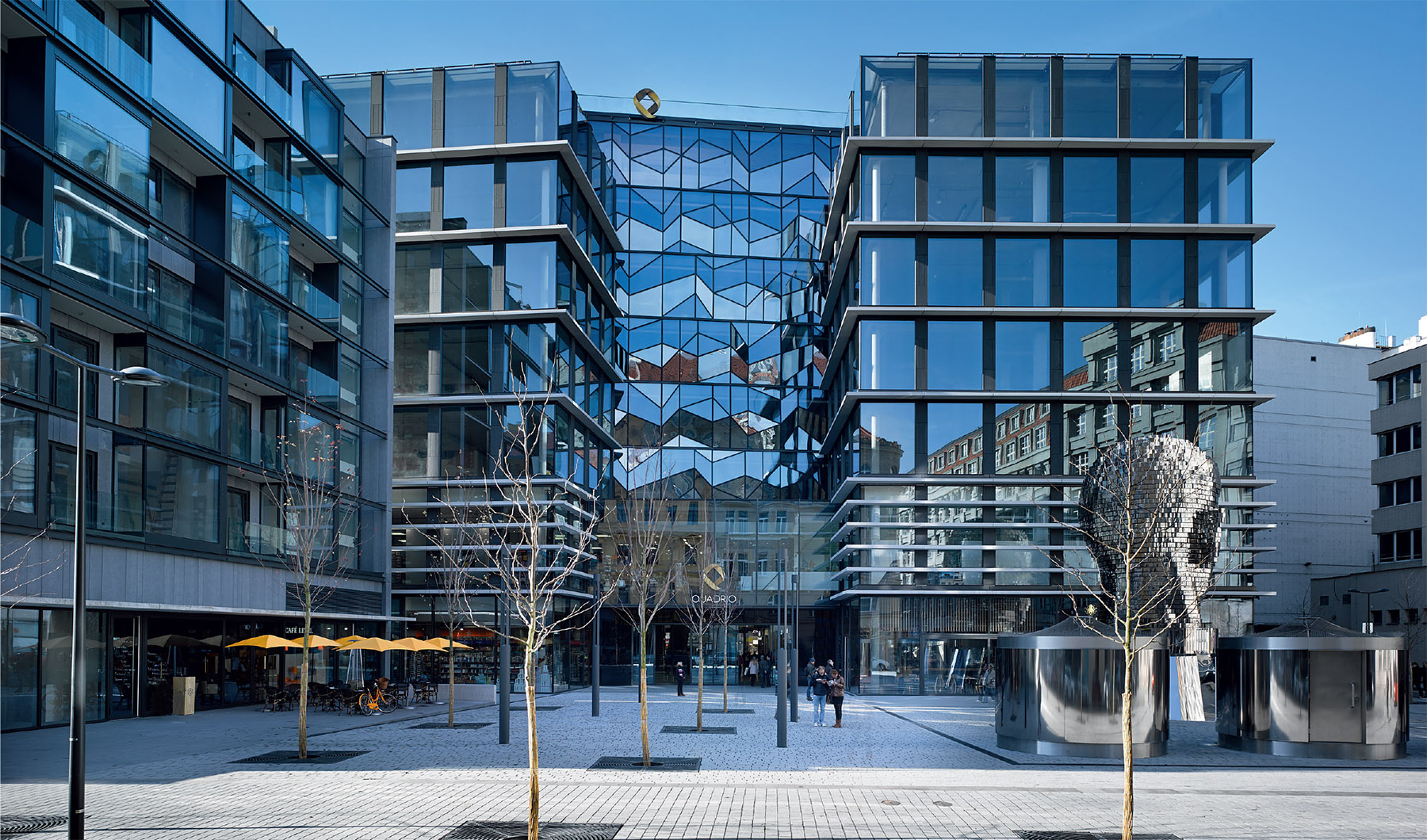

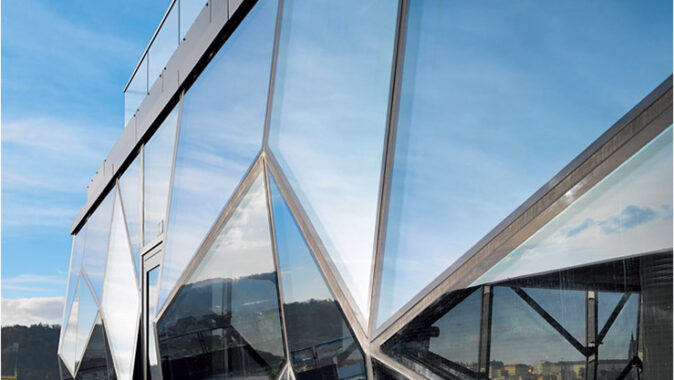

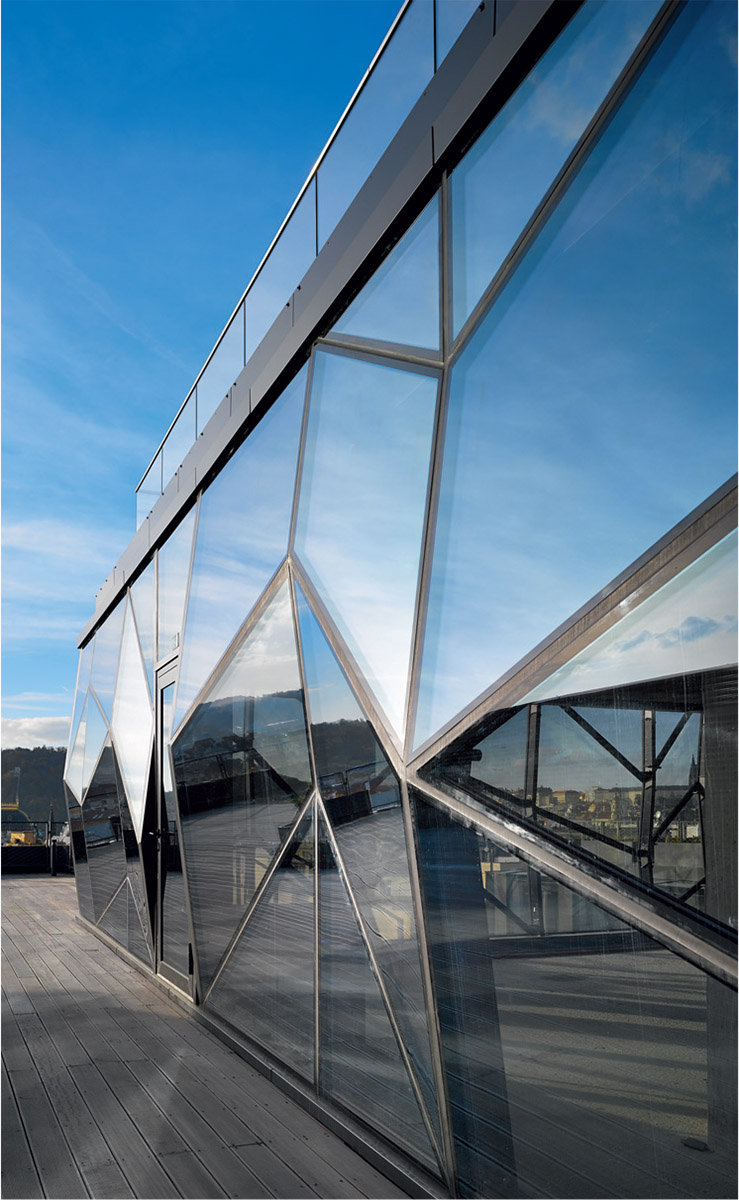

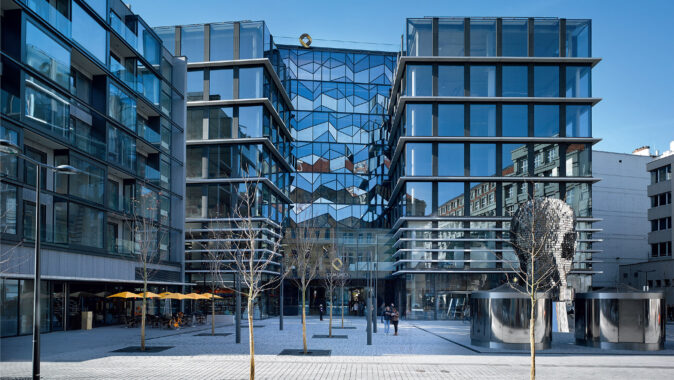

Ustoupená fasáda středové budovy (ze Spálené a Vladislavovy ulice) s dynamickým diagonálním rastrem zasklení (a obálka 8. podlaží – 3D prostorová prolamovaná fasáda) byla speciálně vyvinuta pro projekt Quadrio. Lomené plochy, tvořené trojúhelníkovými a lichoběžníkovými skly, vytvářejí prolamovanou fasádu, která zrcadlí celé své okolí a mění svůj výraz v závislosti na světelných podmínkách venkovního prostředí. Rovina fasády je předozadně prolamovaná o 200 mm. Celková plocha této fasády je 1060 m2, je v ní osazeno 584 ks izolačních trojskel, přičemž takřka každé druhé sklo má jiný tvar. Přestože je zde použit jeden typ skla, dopad světla pod různým úhlem vytváří odlišnou barevnost a vnáší do stavby dynamický prvek.
Zasklení
Na fasádách bylo použito izolační dvojsklo společnosti AGC Glass Europe s vysoce výkonným protislunečním měkkým povlakem Stopray Vision-60 a kalitelným Stopray Vision-60T. Tento typ pokovení kombinuje vysokou úroveň světelné prostupnosti s nízkým solárním faktorem, což se výrazně projevuje na energetické náročnosti budovy, zejména na nákladech na klimatizaci. Povlak Stopray Vision-60 snižuje tepelné zisky od slunce o cca 30 % v porovnání se standardním izolačním sklem. Pro obvodový plášť budovy Quadrio bylo použito zasklení velkých formátů. Vzhledem k rozměrům skla, požadavku na bezpečnost a ochranu proti hluku je použito pro izolační zasklení modulové fasády, jak z exteriéru, tak z interiéru, sklo typu Stratobel (vrstvené bezpečnostní sklo) a Stratophone (vrstvené bezpečnostní sklo s akustickou fólií) o celkové tloušťce samotné skloviny 28 mm. Takové složení izolačního dvojskla představuje velkou hmotu základní skloviny. Pokud by byla použita standardní sklovina, způsobila by nazelenalý nádech zasklení. Požadavkem investora a architektů bylo dosažení maximálně neutrálního vzhledu. Z tohoto důvodu investor zvolil nadstandardní sklovinu bez příměsi oxidů železa. Vysoce transparentní sklo Planibel Clearvision představuje sklovinu s nejnižším obsahem oxidů železa (Fe2O3 < 0,02 % z hmotnosti skla) a maximální možnou čirostí dostupnou na našem trhu. Vysoce neutrální čirá sklovina byla v tomto rozsahu použita v České republice poprvé. Její použití maximalizuje prostup přirozeného světla do interiéru, snižuje nutnost umělého osvětlení a zpříjemňuje tak pobyt v kancelářských prostorech.
www.agc-glass.eu/Czech
www.schueco.com/web/cz
publikováno v časopise Stavba č. 1/2015, Quadrio str. 24-31, Prolamovaná fasáda str. 32
Polyfunkční budova Quadrio
Místo: Spálená ulice, Praha 1 – Nové Město
Investor: CPI Property Group, Petr Beránek (project manager)
Autoři Authors: Jakub Cigler, AIA, Vincent Marani, AIA,Cigler Marani Architects
Technický ředitel CTO: Petr Kužela
Architekt projektu Project architect: Jan Hofman
Hlavní inženýři projektu Project engineers: Marie Mrázová,Martin Junek
Statika Statics: Václav Toman, Building, s. r. o.
Projektový tým Project team: Ondřej Hrozinka, Pavel Neuberg,Martin Vítek, Klára Poskočilová, Jan Zajíček, Lenka Špirudová,Pavel Hrubý, Daniel Schrade, Michal Nácovský, Josef Skála,Valerie Roubalová
Generální dodavatel General contractor : Metrostav, a. s.
Prováděcí dokumentace pro GD Execution documentation: Helika, a. s.
TDI Technical supervision: Betkon, Miroslav Kulda
Fasády Facades: Sipral, a. s.
Návrh Implementation: 2004 –2007
Realizace Design: 08/2012–10/2014
Plocha pozemku Site area: 6200 m2
Celková podlažní plocha Total floor area: 50 400 m2
Náklady Costs: 3,1 mld. Kč
publikováno v časopise Stavba č. 1/2015, Quadrio str. 24-31, Prolamovaná fasáda str. 32
Polyfunkční budova Quadrio
Místo: Spálená ulice, Praha 1 – Nové Město
Investor: CPI Property Group, Petr Beránek (project manager)
Autoři Authors: Jakub Cigler, AIA, Vincent Marani, AIA,Cigler Marani Architects
Technický ředitel CTO: Petr Kužela
Architekt projektu Project architect: Jan Hofman
Hlavní inženýři projektu Project engineers: Marie Mrázová,Martin Junek
Statika Statics: Václav Toman, Building, s. r. o.
Projektový tým Project team: Ondřej Hrozinka, Pavel Neuberg,Martin Vítek, Klára Poskočilová, Jan Zajíček, Lenka Špirudová,Pavel Hrubý, Daniel Schrade, Michal Nácovský, Josef Skála,Valerie Roubalová
Generální dodavatel General contractor : Metrostav, a. s.
Prováděcí dokumentace pro GD Execution documentation: Helika, a. s.
TDI Technical supervision: Betkon, Miroslav Kulda
Fasády Facades: Sipral, a. s.
Návrh Implementation: 2004 –2007
Realizace Design: 08/2012–10/2014
Plocha pozemku Site area: 6200 m2
Celková podlažní plocha Total floor area: 50 400 m2
Náklady Costs: 3,1 mld. Kč
