Investor: statutární město Jihlava
Projekt: AS PROJECT CZ s r. o.
Autor: Jaroslav Huňáček / FORTIS spol. s r. o.
Interiér: studio ZdeArt
Dodavatel: Subterra a. s.
Foto: archiv autora a Dörken

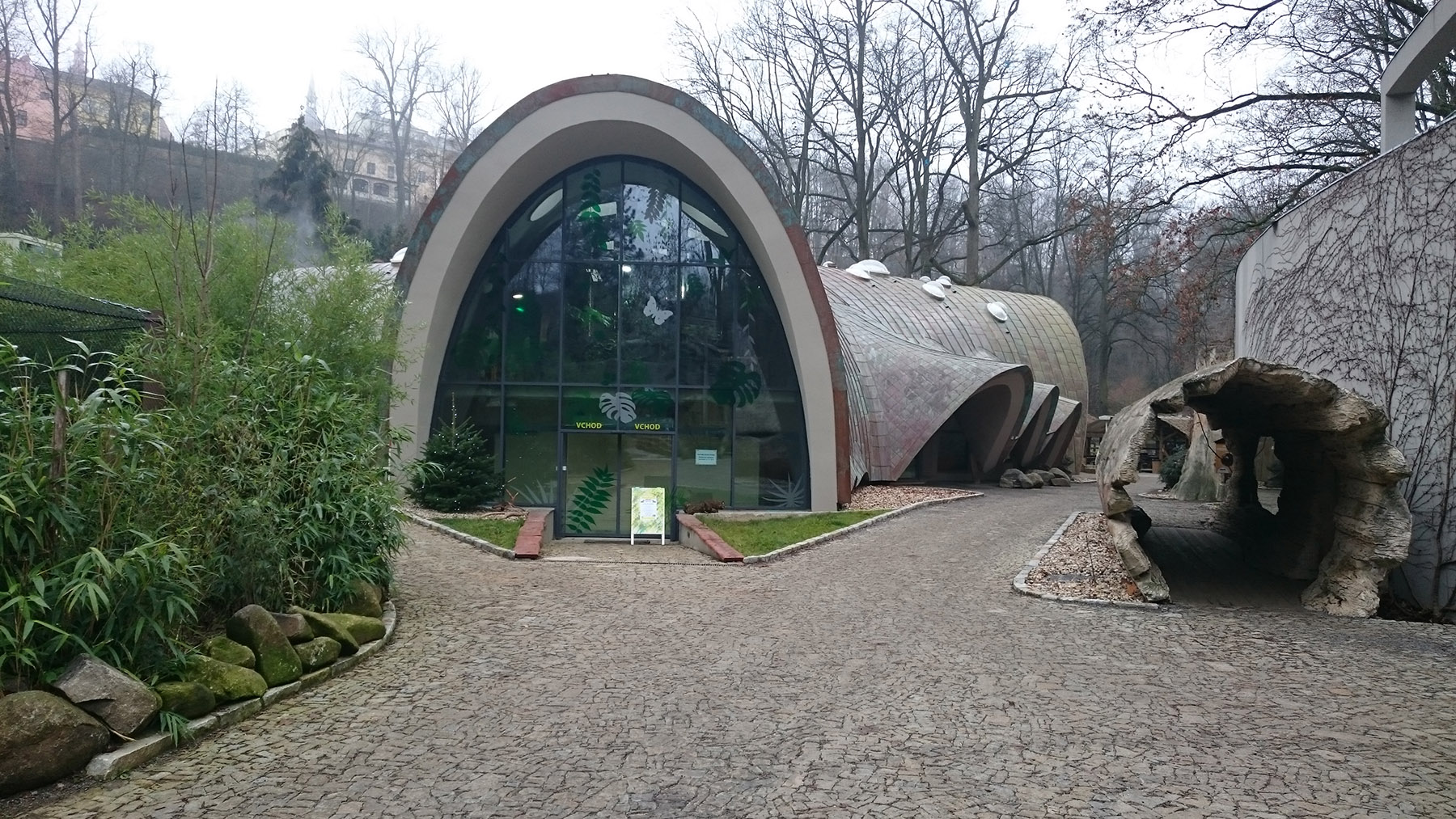

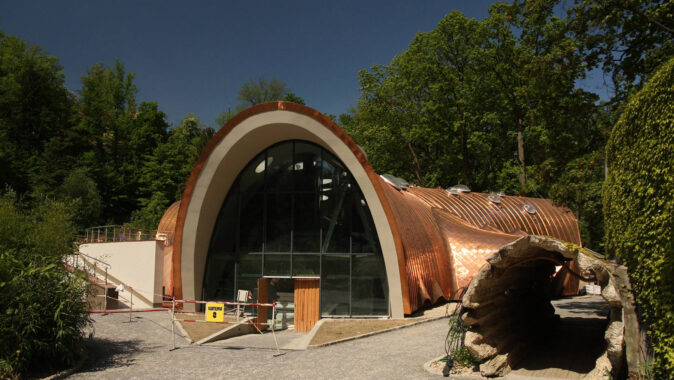

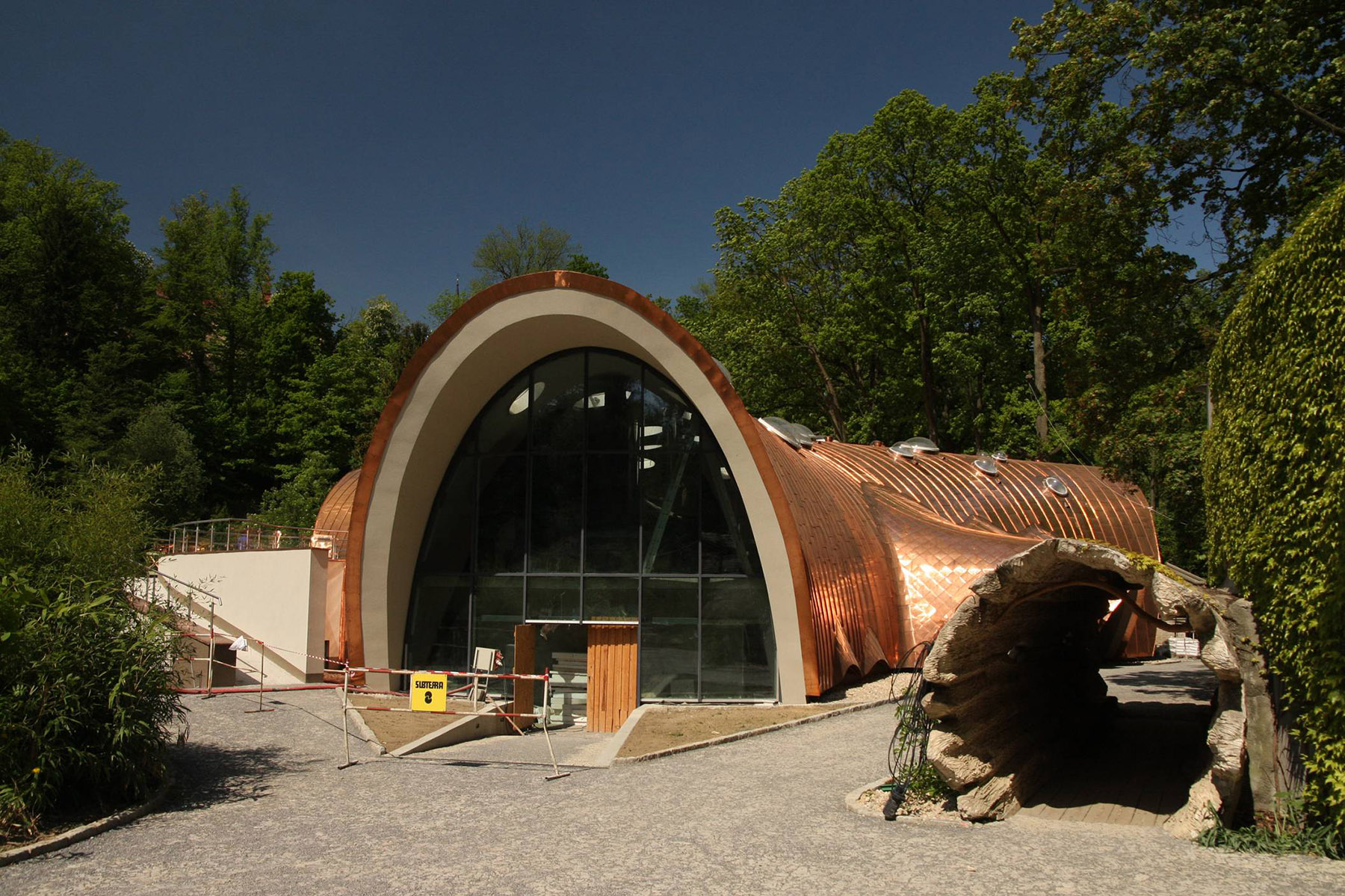

12. prosince 2015 byl v ZOO Jihlava slavnostně otevřen nový
tropický pavilon. Architektonické ztvárnění má v návštěvníkovi vyvolat
představu, že vstupuje do těla obřího plaza. To je podpořeno nejen tvarem
pavilonu, ale i povrchem jeho opláštění. Měděné plechové šablony znázorňují
povrch hadí kůže. Jejich postupnou oxidací dojde k zbarvení do zelena, čímž
bude efekt ještě umocněn.
Půdorys pavilonu zasahuje plochu o rozloze 35×30 m
s výškou betonového tubusu 8,5 m. Pavilon má několik výběžků a je

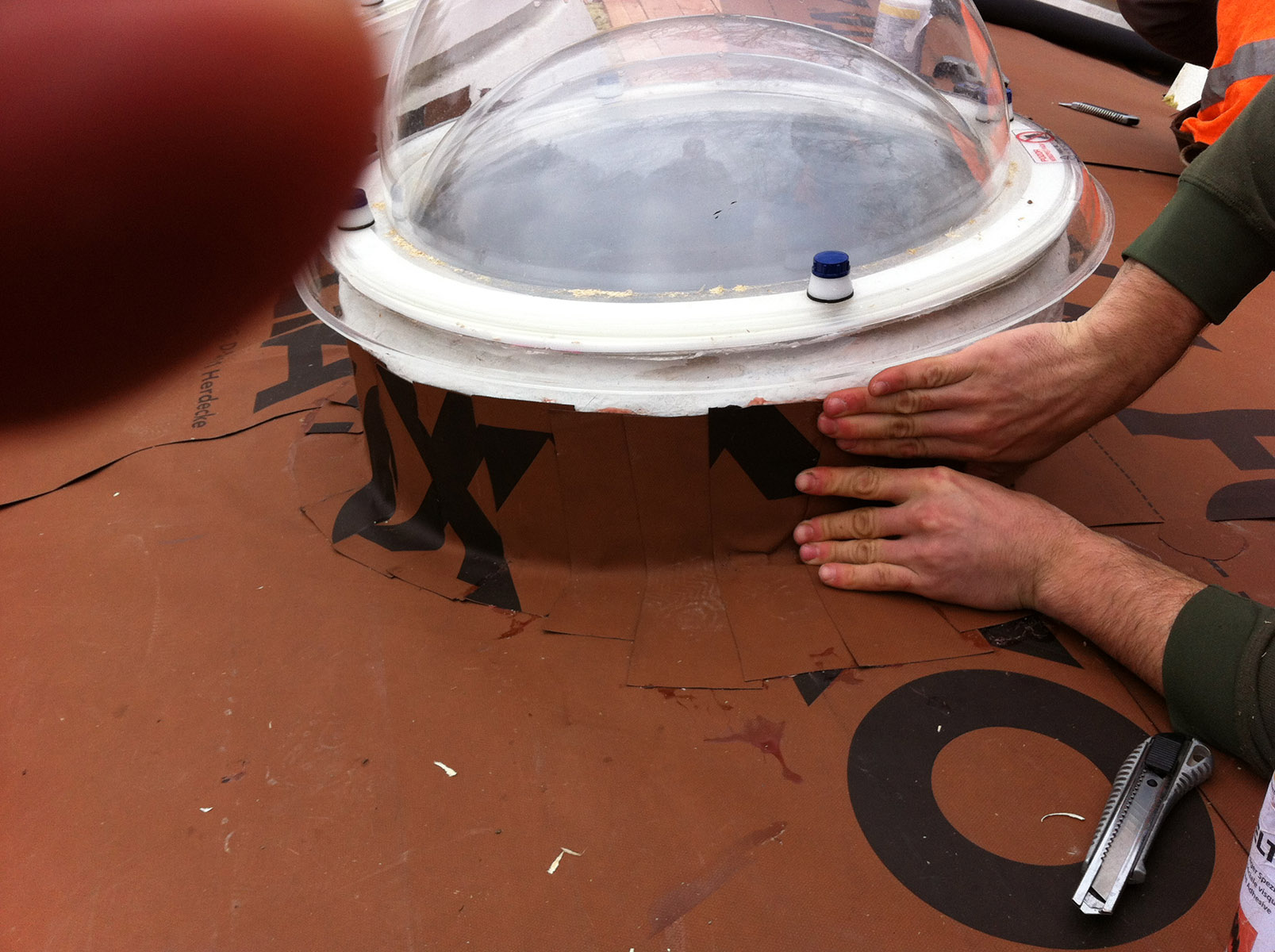

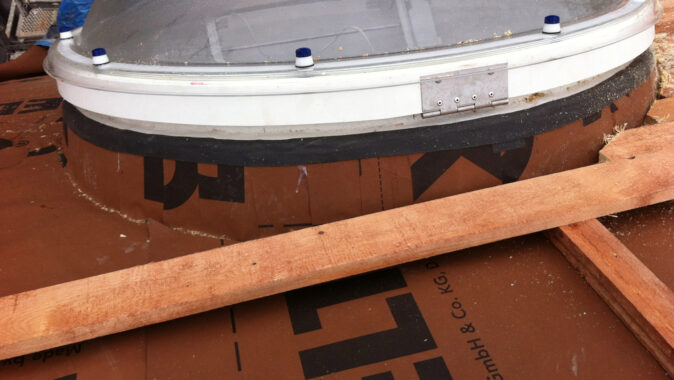

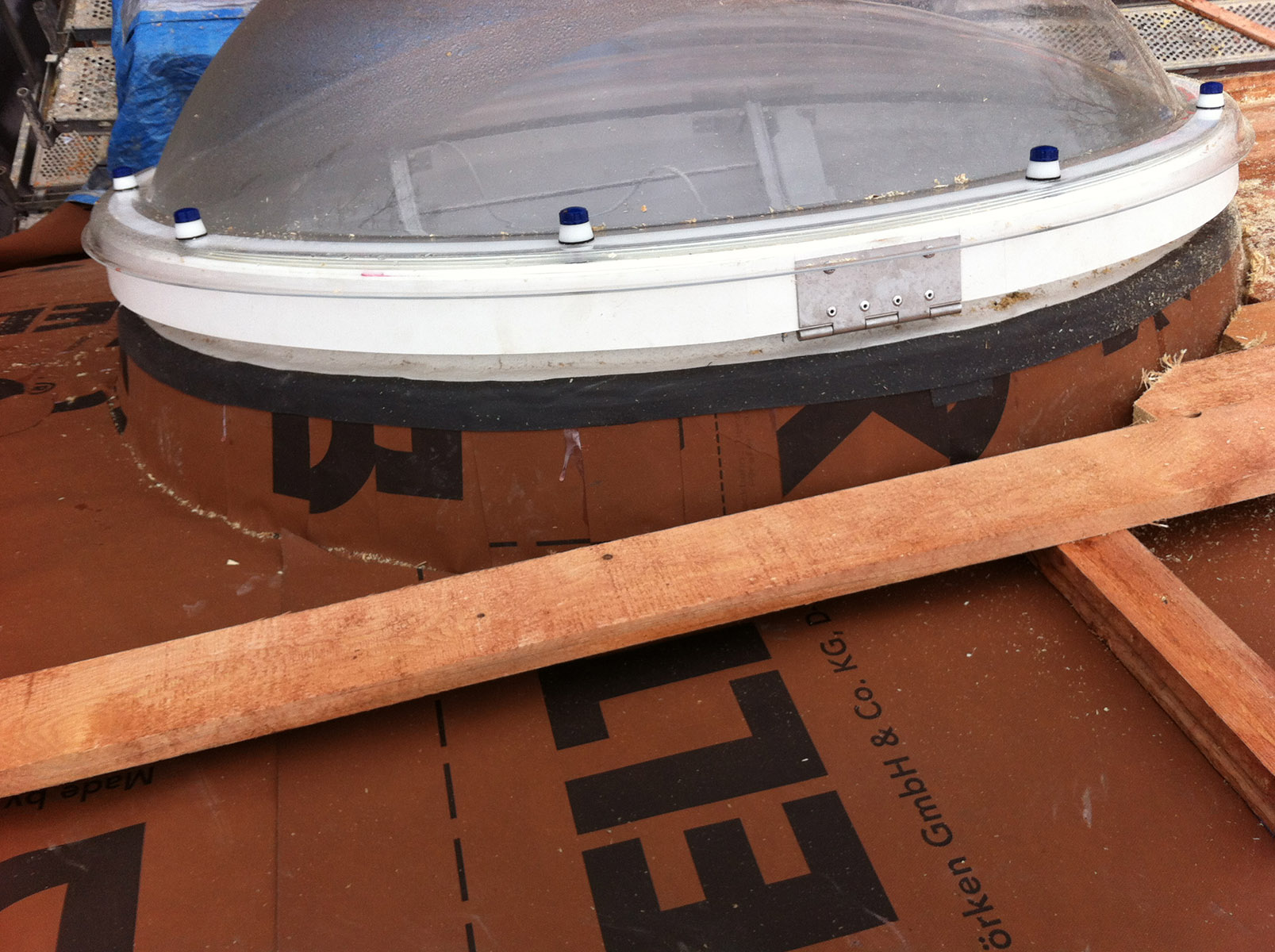

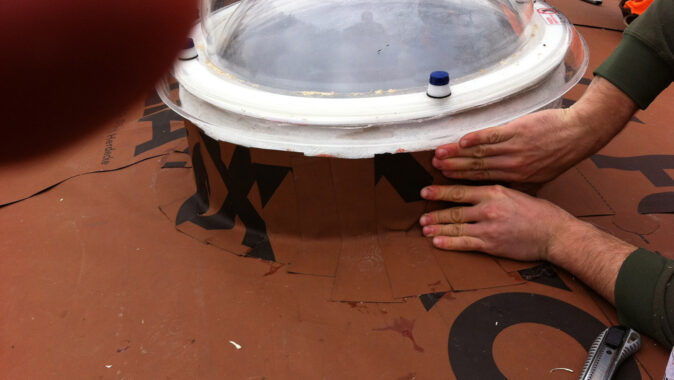

prošpikován desítkami kruhových světlíků, podporujících v návštěvníkovi pocit
světla prosakujícího skrz horní patra stromoví v pralese.
Zajímavé ztvárnění budovy je provedeno formou skořepiny
z litého betonu. Tento bedněním PERI vytvarovaný skelet je následně
potažen parozábranou z asfaltového pásu. Úkolem konstrukce tubusu je
rovněž oddělení vnitřního, tropického prostředí od okolního klimatu Vysočiny
při zachování všech současných tepelně technických nároků. Na základě
technických požadavků, souvisejících nejen s ekonomikou velice náročného
provozu, ale i s extrémním stavebně fyzikálním zatížením, byl proveden
propracovaný systém zateplení v návaznosti na provedení krytiny, kterou je
tubus opláštěn. Betonový tubus je proto tvarově kopírován k němu
upevněnými dřevěnými konstrukčními prvky, mezi které byl vložen tepelný

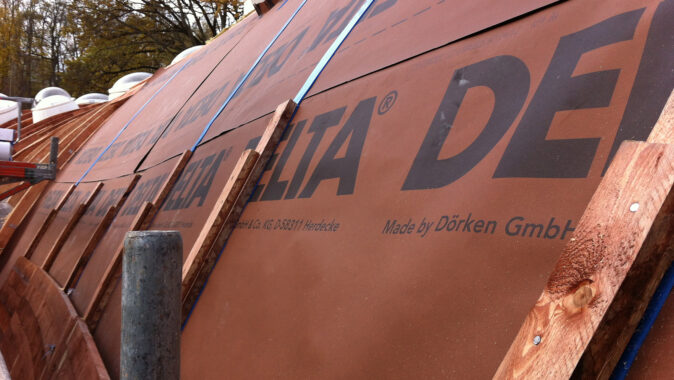

izolant. K jeho ochraně před vnějšími vlivy byl použit difuzně otevřený,

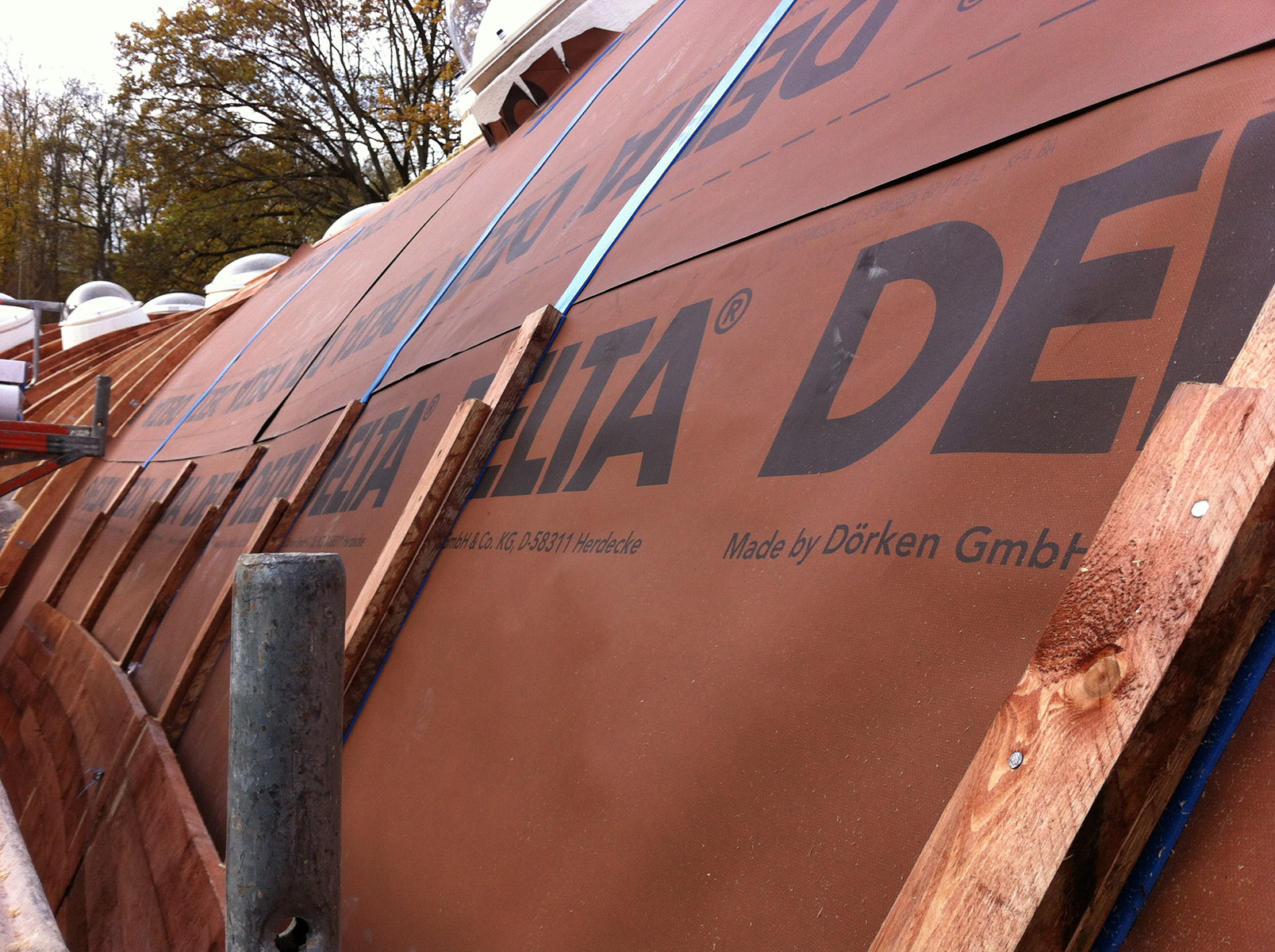

pojistně hydroizolační systém DELTA-FOXX. Difuzní otevřenost homogenně
spojených fóliových pásů navíc zajišťuje spolehlivé odvedení případné
zabudované vlhkosti z dřevěných konstrukčních prvků i použitého tepelného
izolantu. Následují podtěsněné kontralatě, na které bylo ukotveno bednění. Na
bednění je položena difuzně otevřená dělicí vrstva s drenážní funkcí
DELTA-TRELA. Její funkce spočívá ve spolehlivém odvedení kondenzátu a jiné
případné vlhkosti ze spodní strany plechového opláštění. Navíc umožňuje
plechové krytině nekonfliktní dilatační pohyb. Další výhodou je, že vzhledem
k difuzní otevřenosti nezůstává vlhkost v dřevěném bednění pod

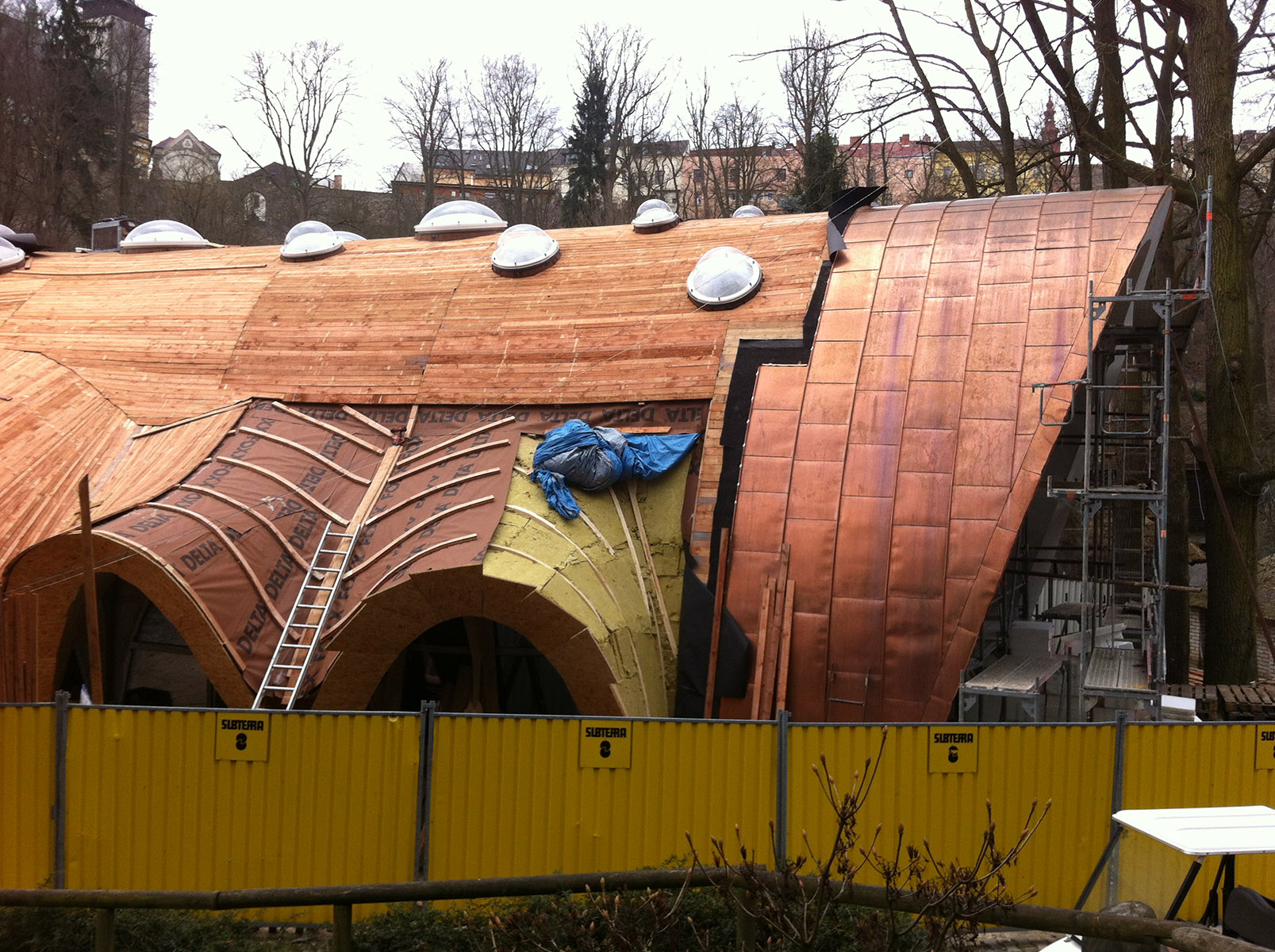

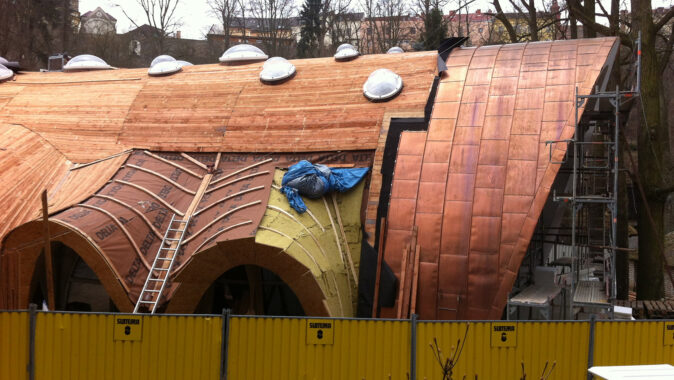

plechovým opláštěním uzavřena. Vše zakrývá a dokresluje měděná krytina v kombinaci
falc a šablona, kotvena přes dělicí vrstvu DELTA-TRELA přímo do dřevěného

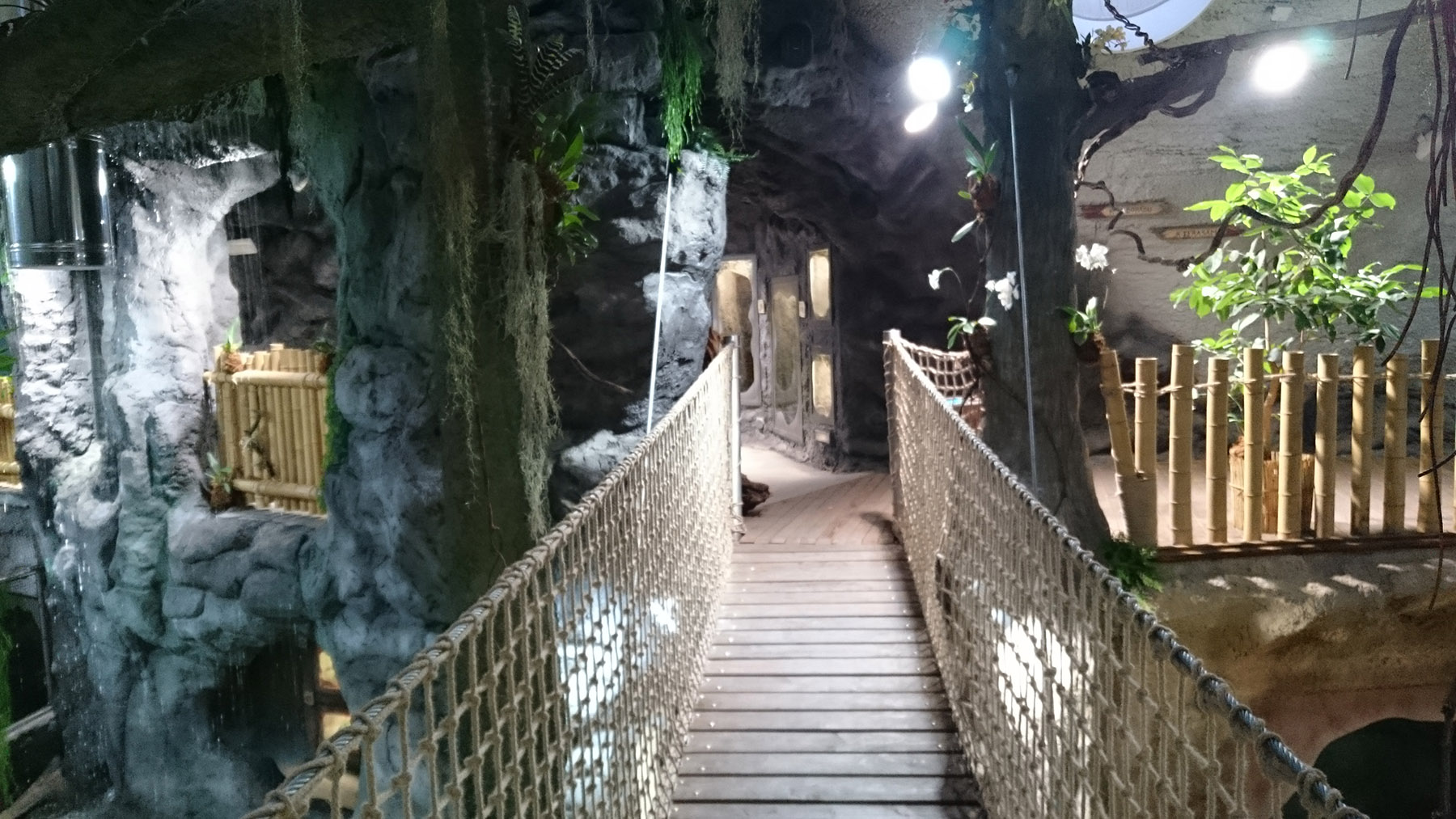

bednění. Nápadité, technicky propracované dílo zaujme návštěvníky, stejně jako

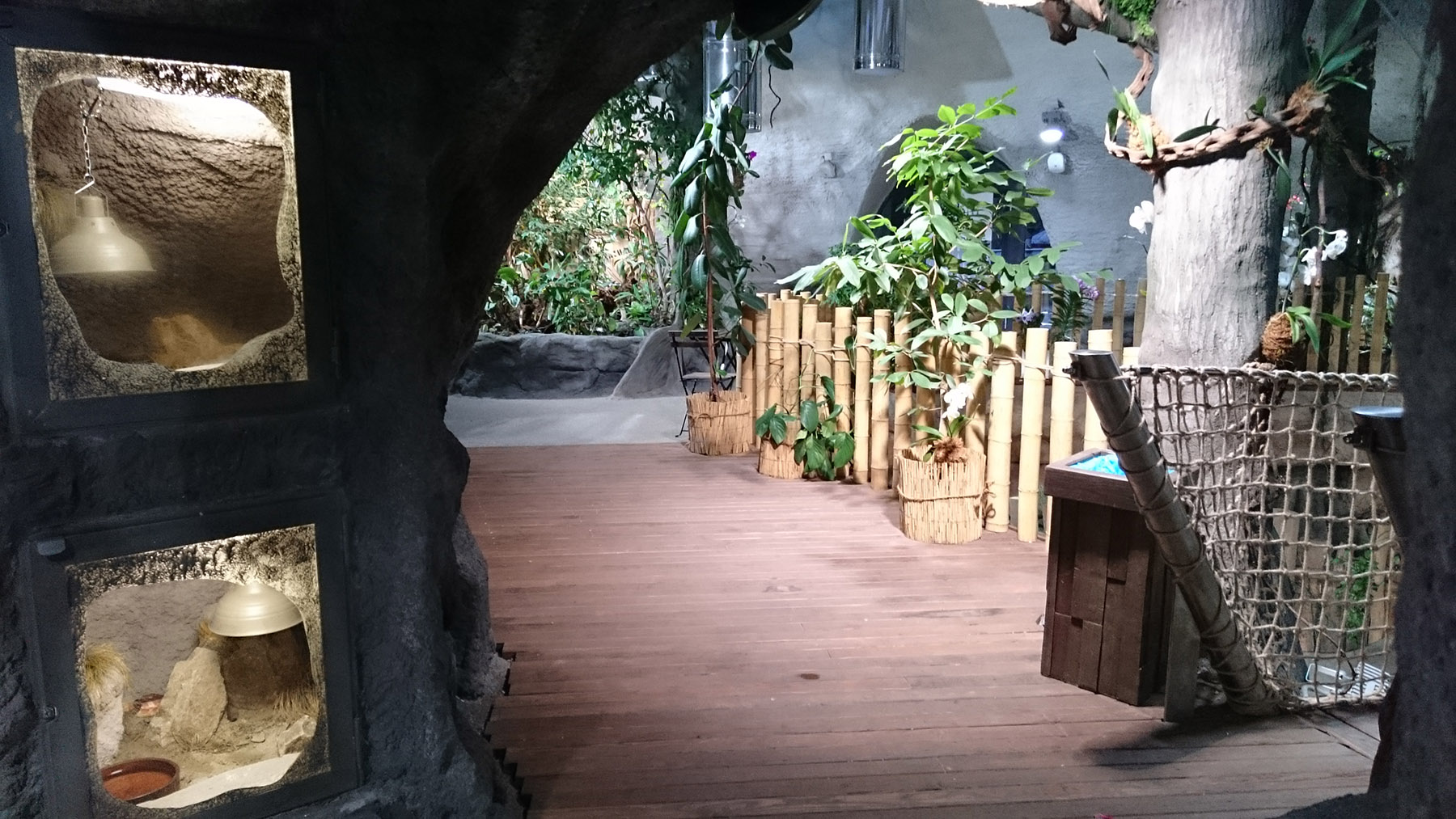

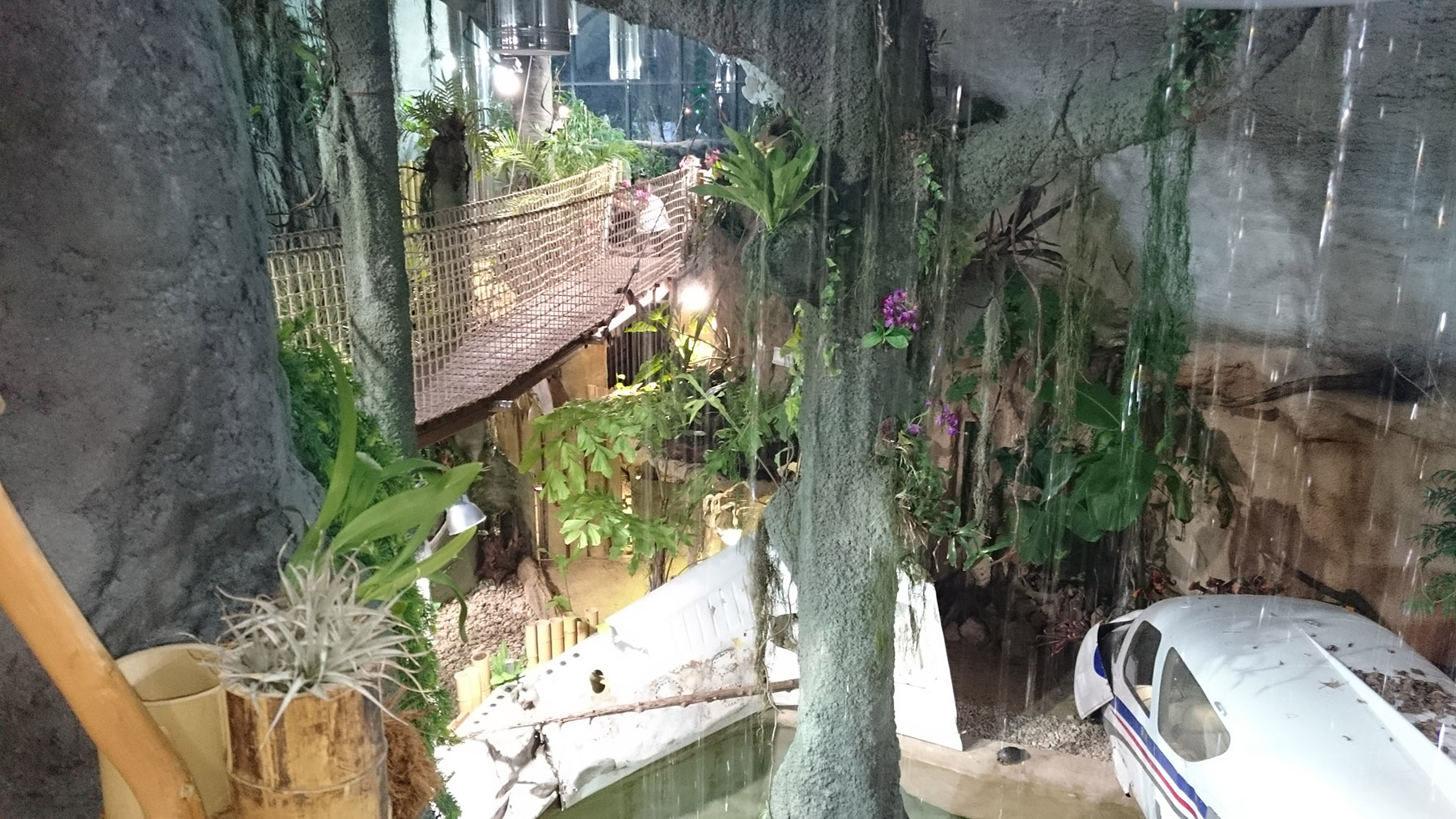

vnitřní tropické prostředí s exotickými zvířaty.
Podle podkladů
společnosti Dörken
Publikováno v časopise Stavba č. 1/2016, str. 60-61
