Dřevěná lávka přes Studenou Vltavu
(12. 4. 2016) SUDOP PRAHA - Marek Foglar

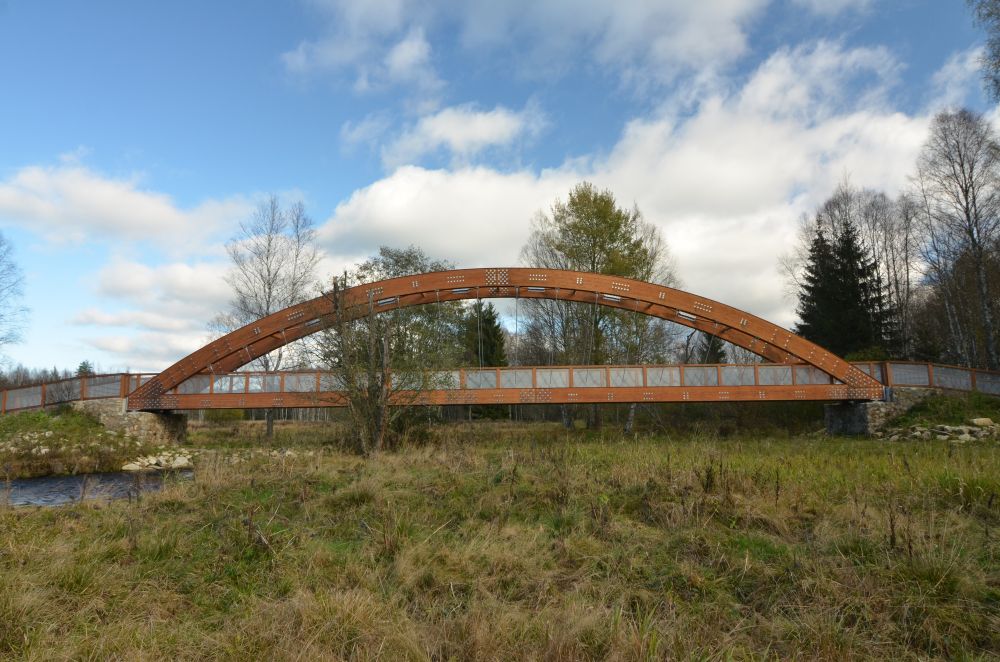

Dřevěná lávka přes Studenou Vltavu

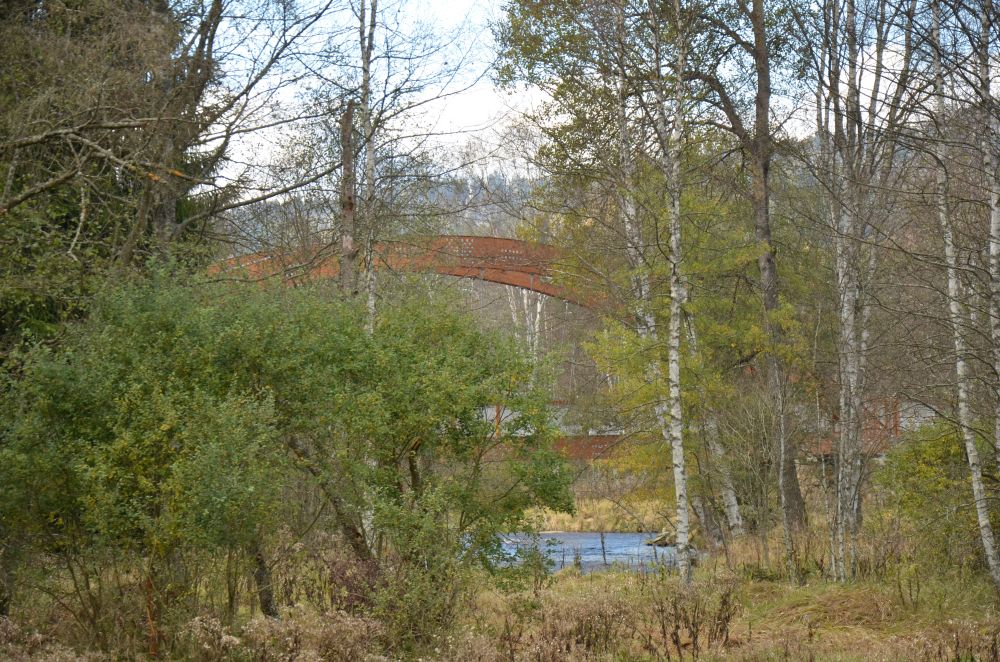

Umístění lávky bylo dáno osou předchozího mostu, strženého
po druhé světové válce. Bylo to nejvhodnější řešení z hlediska cest a
minimalizace zásahu v první zóně Národního parku Šumava. Nosnou konstrukci
tvoří oblouk z lepeného dřeva s dolní mostovkou. Oblouk o rozpětí 36 m a
jeho táhlo jsou spojené ocelovými tyčovými závěsy. V současné době je to
nejdelší dřevěný oblouk v ČR. Dřevěná lávka tak propojila turistické trasy mezi
Černým Křížem a obcí Dobrá. Dlouhá je 41,6 metrů, mostovka je široká dva metry.
Až donedávna vycházeli turisté od železniční stanice Černý Kříž k obci Dobrá a
k hoře Stožec přes blízký železniční most. Vzhledem k jeho provozu a
komplikovanému přístupu docházelo k nehodám, které nejednou vyústily v
poranění. Realizací nové lávky se tak mimo jiné zlepšila i situace v prostoru
železničního mostu.
Projektování, projednávání a povolování staveb v NP Šumava je časově náročný
proces i vzhledem ke skutečnosti, že investor je zároveň orgánem ochrany
životního prostředí. Projektant tak musí de facto sloužit dvěma pánům. Do
návrhu se vložilo mnoho času a energie, dokumentace pro posuzování vlivů na
životní prostředí byla nakonec dražší než dokumentace objektu.
Volba materiálu nosné
konstrukce
Z hlediska koncepce přemostění se autor projektu snažil udržet polohu
původních opěr. Jelikož se řeka na tomto místě pravidelně rozvodňuje, vyloučil
také varianty mostu s horní mostovkou, zejména proto, aby se nemusela příliš
zvyšovat tělesa stávajících násypů. V rámci studie bylo zpracováno několik
konstrukčních a materiálových variant s dolní mostovkou. Investor preferoval
variantu ocelového oblouku, takže autor vynaložil obrovský objem času a úsilí
na prosazení přírodě blízkého materiálu, který se lépe začlení do místa a
podtrhne jeho charakter. Kam už projektovat dřevěné konstrukce, když ne na
Šumavu?
Zatěžovací zkoušky
Protože má most mimořádně velké rozpětí, byla pro něj předepsána statická a
dynamická zatěžovací zkouška. Vzhledem k tomu, že neexistují kritéria pro
dřevěné mostní konstrukce, bylo nutné předvídat chování konstrukce z hlediska
dotlačení jejích spojů a dopadu na výsledné deformační chování. Kritéria byla
uvažována kombinací kritérií pro betonové a ocelové konstrukce. Statická
zatěžovací zkouška se prováděla pomocí kádí s vodou s účinnostmi přesahujícími
70 %. Byly realizovány tři zatěžovací stavy: podélně i příčně symetrický,
podélně asymetrický a příčně symetrický, podélně symetrický a příčně
asymetrický. Předpoklady statického výpočtu se ukázaly jako správné.
Návrh přemostění

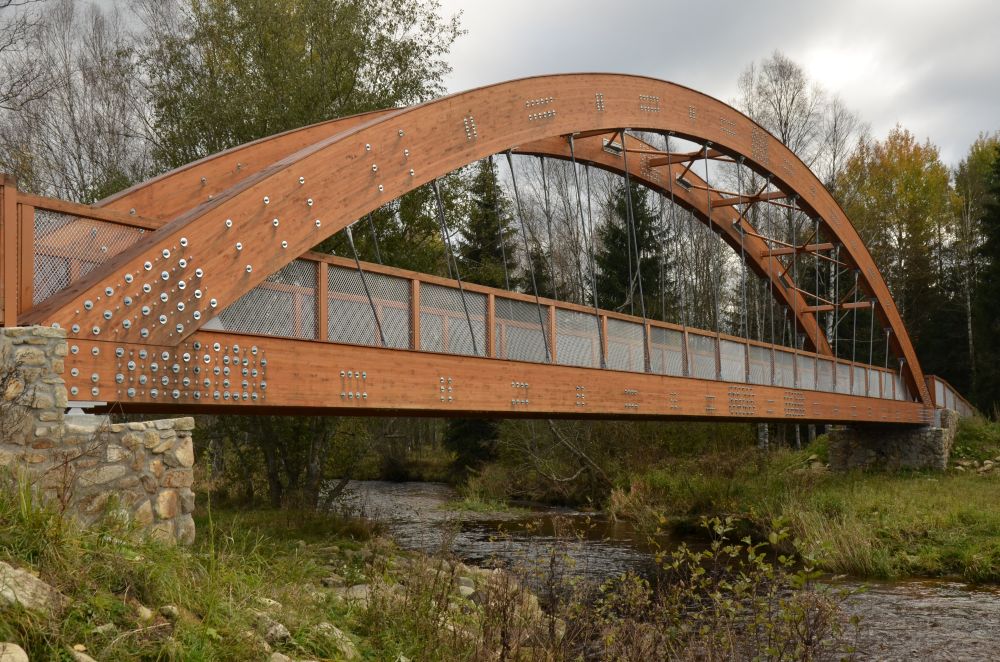

Nosná konstrukce byla navržena jako oblouk z lepeného lamelového dřeva s
dolní mostovkou a šikmými závěsy. Opěry s rovnoběžnými křídly se nacházejí v
místech opěr bývalého mostu, založeny jsou na mikropilotách a obloženy kamenem
z původních opěr. Pro druhou opěru na levém břehu byl orgány ochrany přírody
omezen přístup těžké techniky.

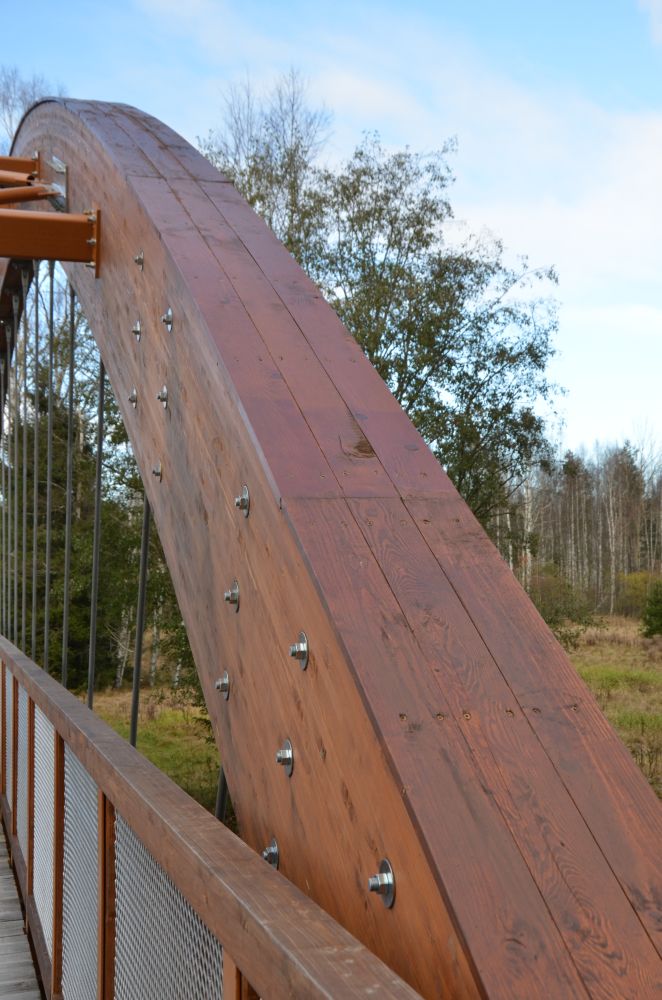

Nosnou konstrukci tvoří dva obvodové nosníky z lepeného dřeva třídy
pevnosti GL 28h. Oblouk má rozměry 320 x 900 mm, táhlo 320 x 700 mm. Nosníky
takovéto šířky je obtížné vyrobit, proto se realizovaly ze dvou nosníků šířky
160 mm spřažených ocelovými svorníky. Podélnou spáru nahoře překrývá dřevěná
deska upevněná vruty. Táhla oblouku jsou pod mostovkou po dvou metrech příčně
spojena ocelovými válcovanými nosníky a příčně zavětrovanými trubkami. Hlavní

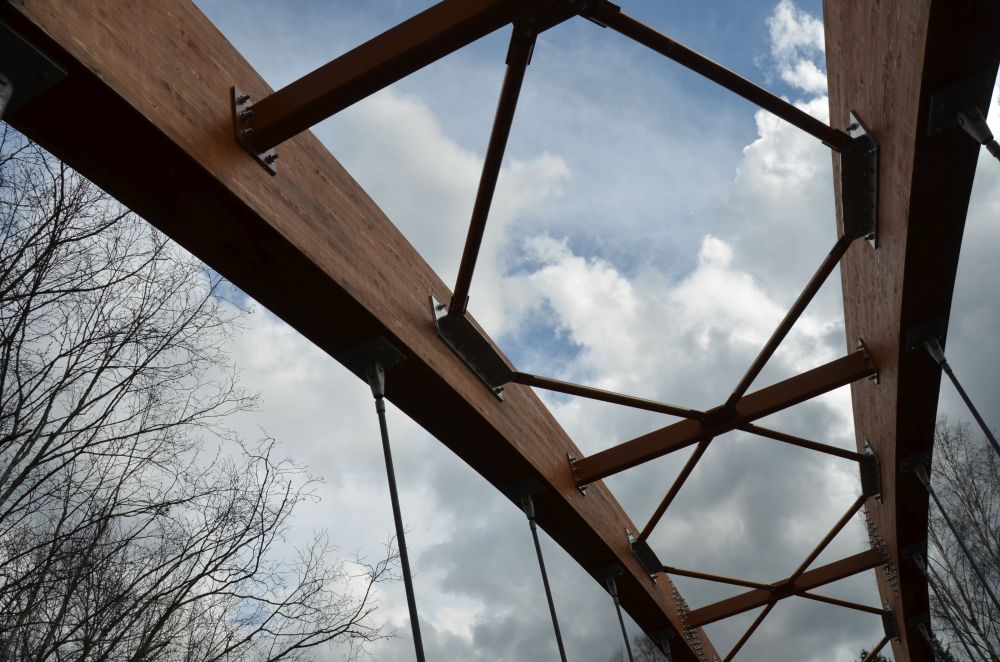

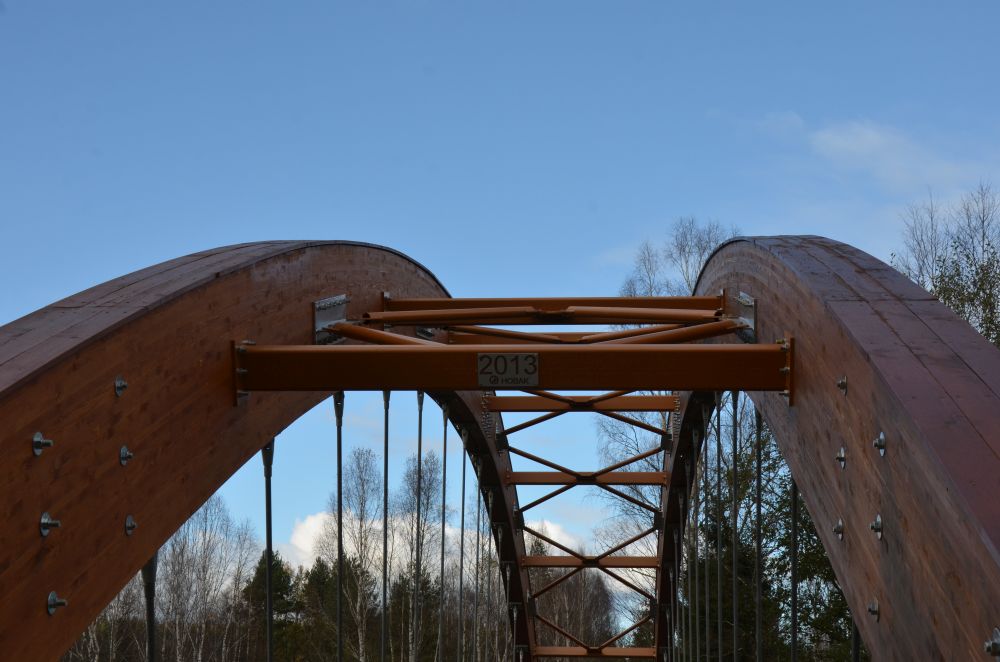

obloukové nosníky jsou propojeny a příčně zavětrovány ocelovými válcovanými
nosníky a příčně zavětrovanými trubkami uspořádanými v rombické soustavě.

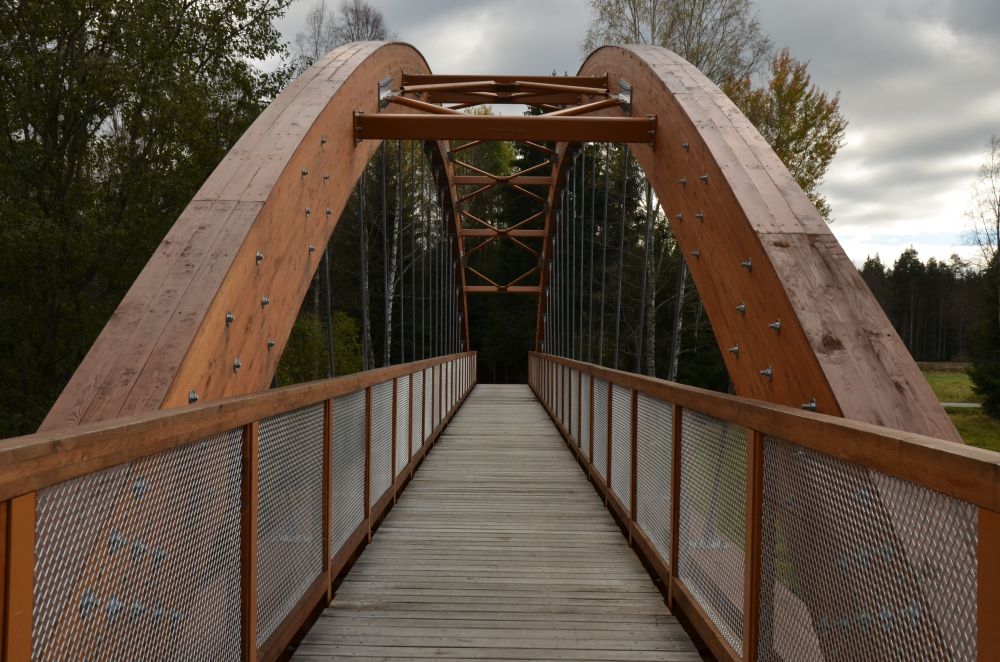

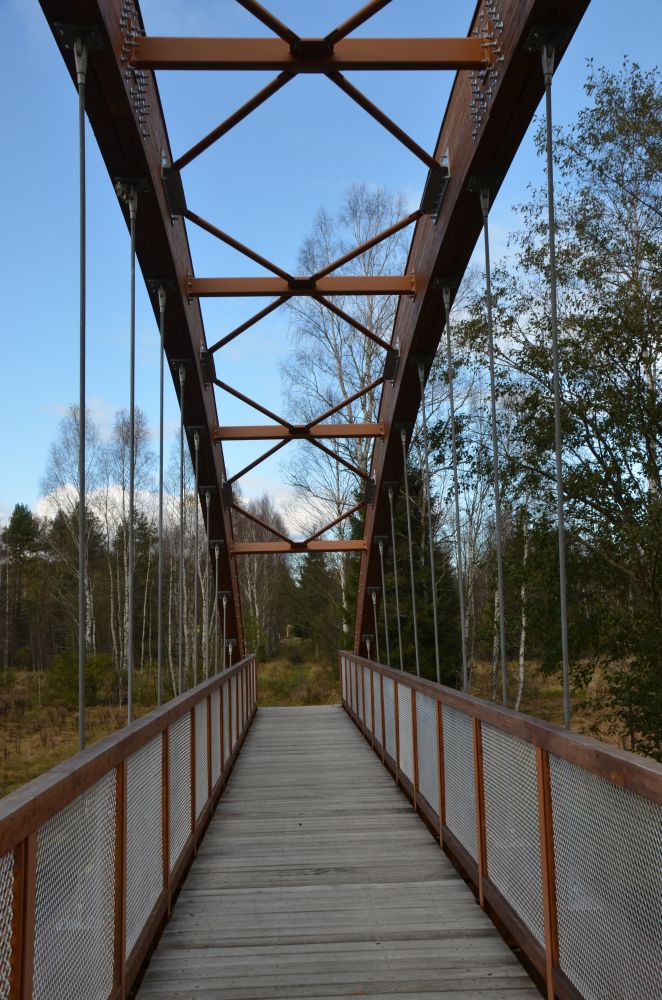

Dřevěné oblouky a táhla spojují vějířovitě uspořádané tyčové závěsy ze
systémových prvků. Koncový příčník tvoří svařené nosníky. Přípoje příčníků na
hlavní nosník byly zajištěny ocelovými svorníky.

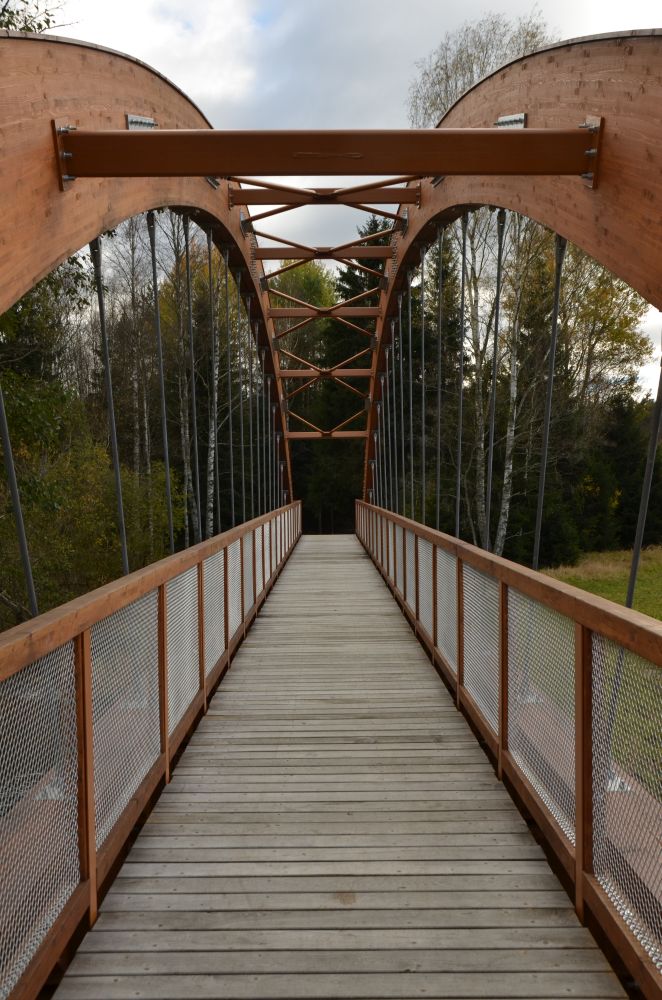

Mostovka byla navržena ze dvou podélných hranolů z lepeného lamelového
dřeva o rozměrech 120 x 180 mm, na nichž leží příčné dubové mostnice. Mezi
mostnicemi jsou v podélném směru mezery šířky 10 mm, jež zajišťují odvodnění
mostu. Mostnice jsou k podélníkům připevněny vruty, podélníky k ocelovým
příčníkům pomocí ocelových svorníků a navařených plechů. Lávka má dřevěné
zábradlí výšky 1,3 m s výplní z tahokovu. Na koncích stavby byly umístěny
kamenné bloky jako zábrany proti vjezdu motorových vozidel.
Průběh výstavby
Po založení spodní stavby včetně terénních úprav měla být dodána dřevěná
konstrukce se všemi ocelovými prvky. K tomu nakonec nedošlo, takže se dřevěné
díly sesazovaly na místě, což přineslo výrazné komplikace. Trvanlivost
konstrukce ukáže až čas a drsné šumavské podnebí…
Konstrukce byla osazena vcelku mobilním jeřábem. Poté se realizovaly
mostovka a zábradlí, na konci podzimu byly dokončeny terénní práce a staveniště
se uvedlo do přírodě nejbližšího stavu. Opravné a dokončovací práce jako
dokončení zakrytí podélné spáry oblouku byly provedeny na jaře 2014.
Lávka Černý Kříž přes Studenou Vltavu získala Cenu Svazu měst a obcí ČR v soutěži Česká dopravní stavba/technologie/inovace roku 2014.
Investor: Správa NP a CHKO Šumava
Projektant stavby: HELIKA a.s., SUDOP PRAHA a.s., hlavní inženýr projektu - doc. Ing. Marek Foglar, Ph.D.Pozn.: autor zpracoval projektové stupně STU, DÚR, DSP/ZDS akce na základě přímého zadání investora ve firmě HELIKA a.s.; po přechodu do firmy SUDOP PRAHA a.s. byl investorem pověřen autorským dozorem a zpracoval RDS pro zhotovitele.
Zhotovitel: HOBAK a.s., stavbyvedoucí Jan Vavrovský
Celkové náklady na stavbu: 4,5 mil. Kč (odhad projektanta 6,1 mil. Kč) Projekt byl spolufinancován z Operačního programu životní prostředí, Prioritní osa OPŽP: 6. - Zlepšování stavu přírody a krajiny, za podpory Evropské unie (ERDF)
Dokončení stavby: nosné konstrukce - podzim 2013, uvedení do provozu - jaro 2014
Základní informace o objektu
Kategorie
Novostavby
Dokončení
2014
