Dřevostavba pod zeleným mostem
Tovačov
(25. 5. 2015) Jaroslav Pospíšil – Fakulta stavební na VUT v Brně
Dřevostavba pod zeleným mostem
Pasivní dřevostavba mateřské školy s jeslemi je začleněná do
okolního prostředí tak, aby co nejvíce respektovala přírodu. Školka má tři třídy
s celkovou kapacitou 60 dětí, přičemž jedna z nich je bezbariérová. Oddělení
jeslí má jednu třídu. Objekt je vybaven jídelnou s kuchyňským provozem pro
ohřev jídel, příprava jídla je situována ve stávající kuchyni.

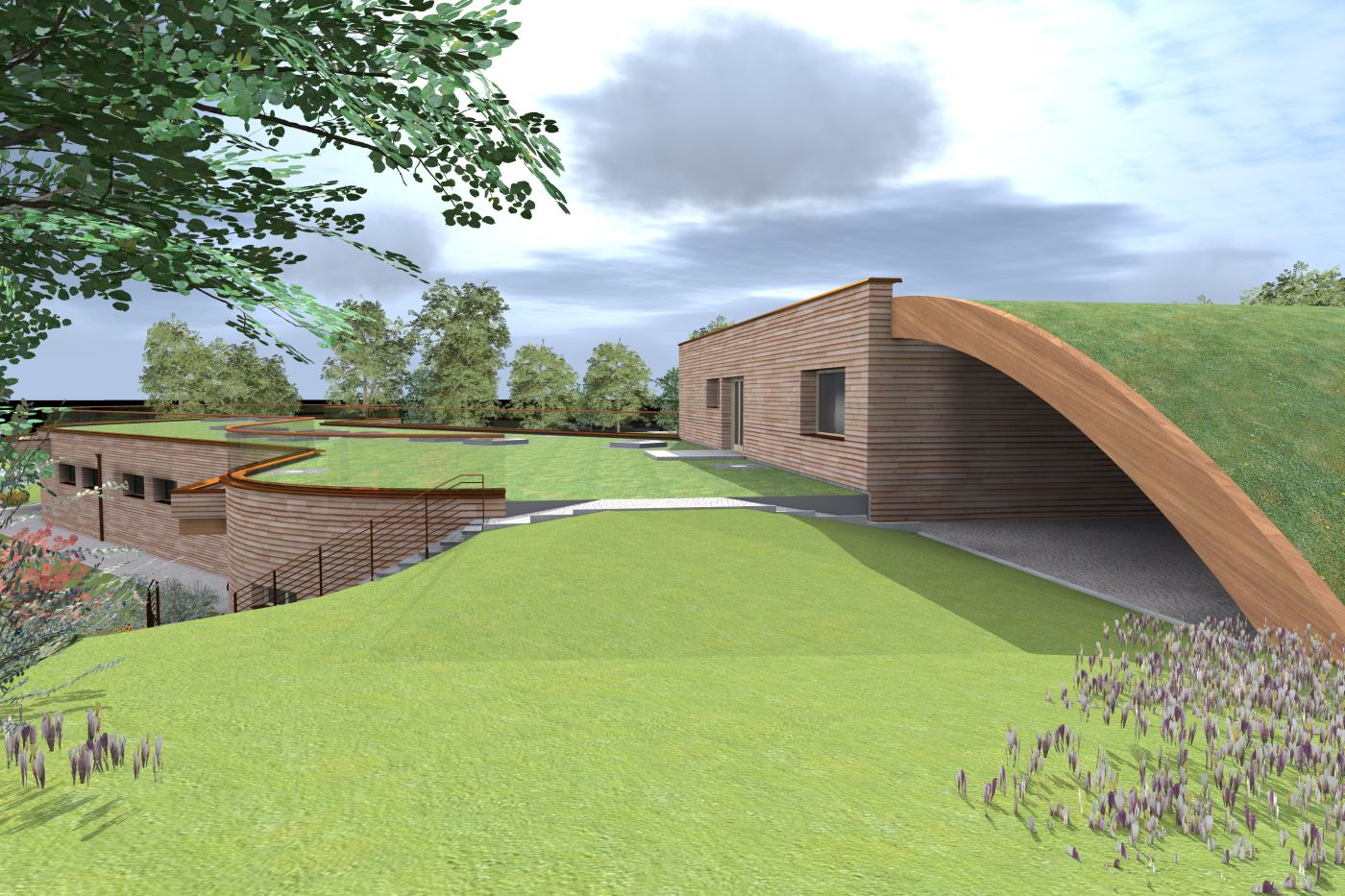

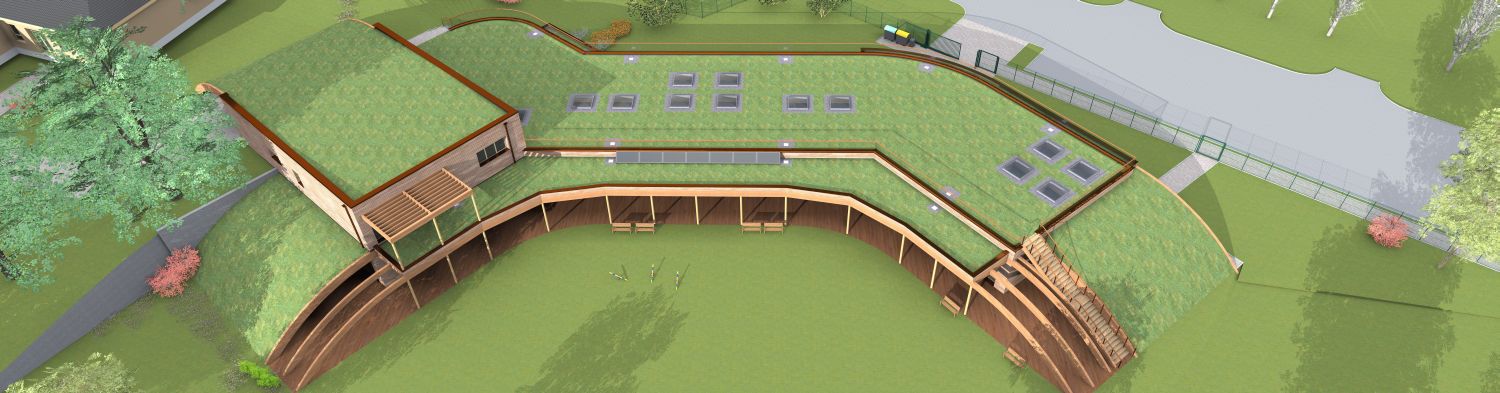

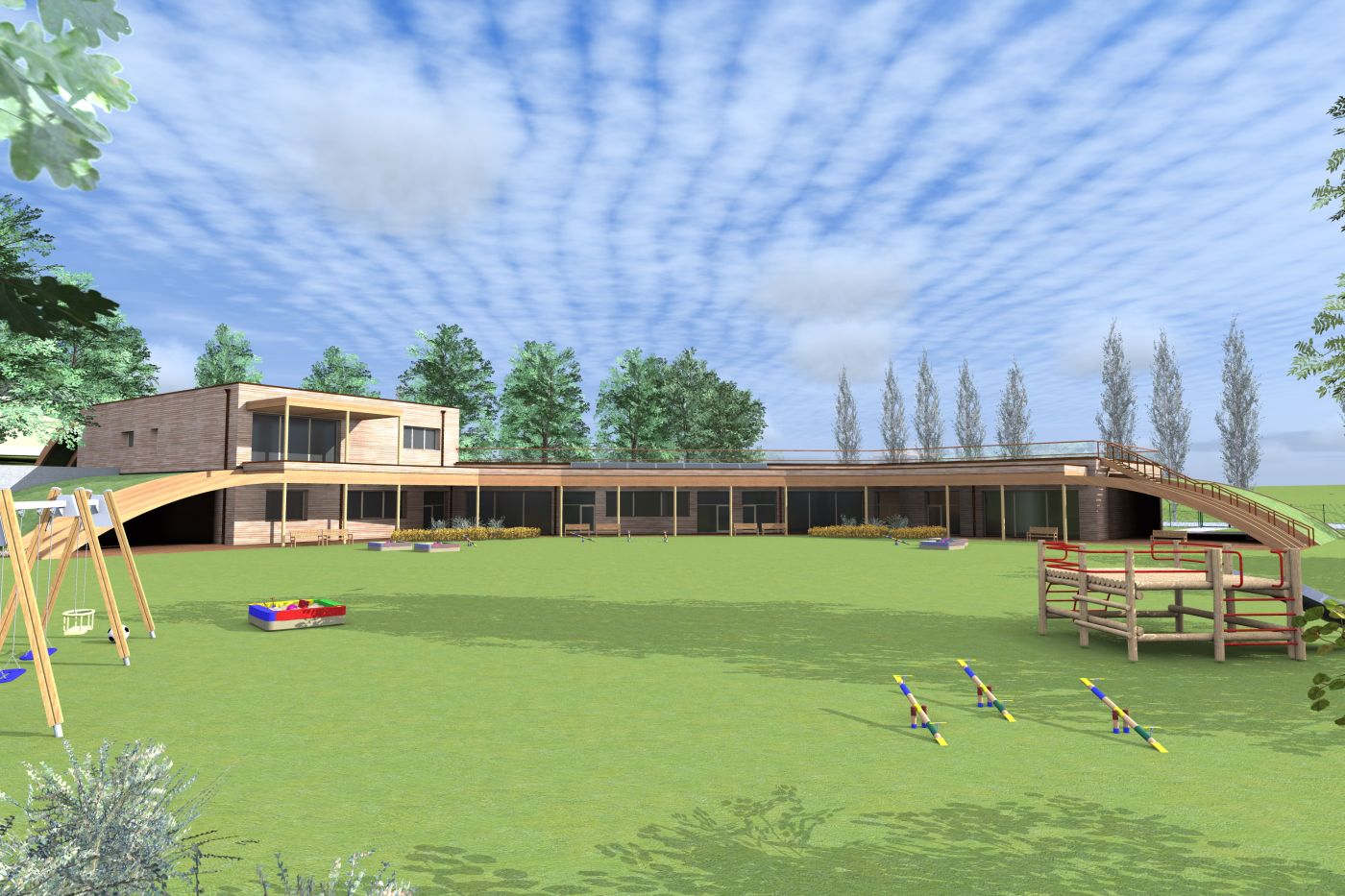

Provozní a dispoziční řešení bylo založeno na respektování
nivelety svahu - objekt na něj navazuje vegetační střechou a vytváří tak „zelený
most“. Zatravněná střecha je pochozí, takže neubírá volnou
plochu k pohybu a her dětí. Dalším významným aspektem na dispoziční řešení
stavby byla trajektorie pohybu slunce po obloze, kterému se přizpůsobil tvar
budovy tak, aby třídy měly celodenní proslunění. Návrh splňuje i hygienické
požadavky stavby, které se odvíjejí od členění provozu.
Při dodržení tepelně technických zásad pro návrh nízkoenergetických
a pasivních budov je objekt zařazen dle ČSN 73 0540 jako pasivní stavba s
celkovou měrnou potřebou na vytápění budovy za rok 5kWh/(m2a). Tepelné
izolace byly voleny s ohledem na požární bezpečnost, zvolena byla minerální
izolace třídy A1. Pro posouzení a výpočet součinitele prostupu tepla konstrukcí
byl využit výpočetní program Teplo 2011.
Mimořádně úsporného objektu se dosáhlo optimalizací tlouštěk tepelných izolací,
řešením konstrukčních detailů, orientací ke světovým stranám a s tím spojenou
mírou oslunění vnitřních pobytových prostor. Tento požadavek je splněn pro
letní i pro zimní období zvolením velkých oken stíněných přesahy střechy. Míra
přesahu respektuje výšku slunce nad horizontem v ročních obdobích a zabraňuje
tak přehřívání místností v létě. Naopak v zimě jsou prosklené plochy
osluněny a tvoří pasivní tepelné zisky. Střešní vegetace a provětrávané fasády
zabraňují přehřívání místností v letním období a tvoří tak celkovou vnitřní
pohodu. Dalším nezbytným hygienickým požadavkem je výměna vzduchu, kterou zajišťuje
řízené větrání se zpětným získáváním tepla. Pro výměnu vzduchu je dodržena
minimální hodnota 0,5h-1.
Dalším kritériem byla efektivnost využití pozemku - zapuštěním
objektu do svahu nedošlo k narušení původní nivelety terénu. V kombinaci s

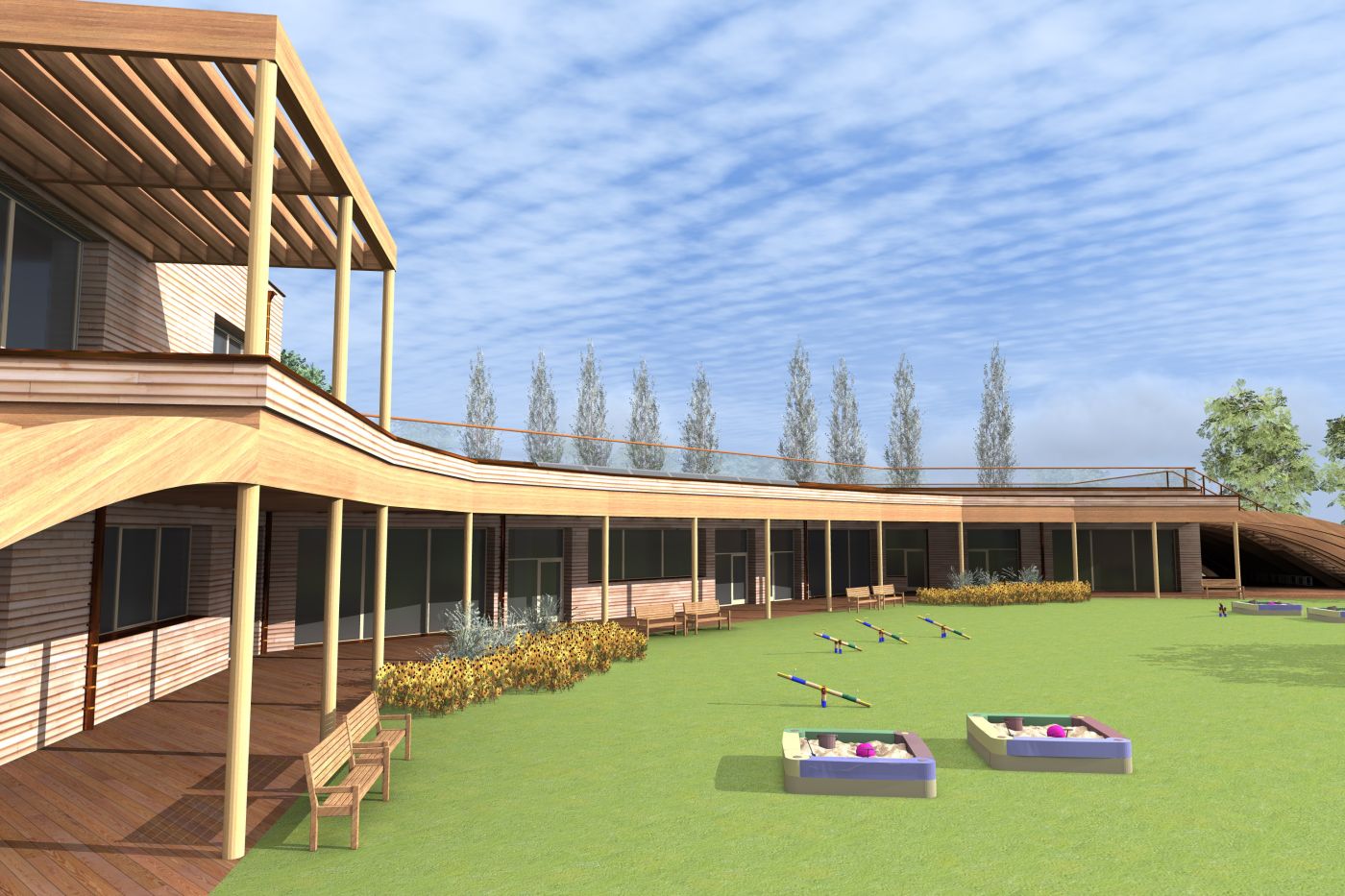

vegetační provozní střechou se zvětšila zatravněná plocha pozemku. Vegetační
plochá střecha nad 1. NP slouží také jako volné propojení prostor 2. NP se
svahem. Ať už se člověk nachází v různých pobytových místnostech, stále má možnost
volně přejít na zatravněné plochy.
Odvodnění dešťových vod z vegetačních střech a vod z drenážního potrubí v
podzákladí bylo řešeno svedením do retenční nádrže na pozemku stavby. Zůstala
ale také možnost využití dešťových vod jako technické vody v objektu.
Kombinace mateřské školy a jeslí je běžné, nezvyklým a
obtížným se stává tehdy, jestliže je pro stavbu zvolen dřevěný konstrukční
systém. Přestože je dřevo pro návrh pasivních budov vhodný, stále jsou tu velké
požadavky kladené z požární bezpečnosti staveb. Aby byl návrh v souladu s normami
a vyhláškami, zejména s ČSN 73 0802:05/2009 + Z1:02/2013 - Požární bezpečnost
staveb - Nevýrobní objekty, bylo třeba pro druhé podlaží jeslí navrhnout skrytý
železobetonový skelet. Dále bylo nezbytné statické rozčlenění objektu s důrazem
na řešení dilatačních spár vodorovných i svislých konstrukcí.
Konstrukční řešení
Pozemek se nachází v místě rozptýlené zástavby rodinných
domů a volných pozemků v obci Tovačov. V současné době je nezastavěný,
neoplocený a zatravněný, jeho výměra je 15 829 m2. Celkové převýšení
svahu je zhruba 1,2 m, poté přechází v příkrý svah s převýšením 4,2 m.

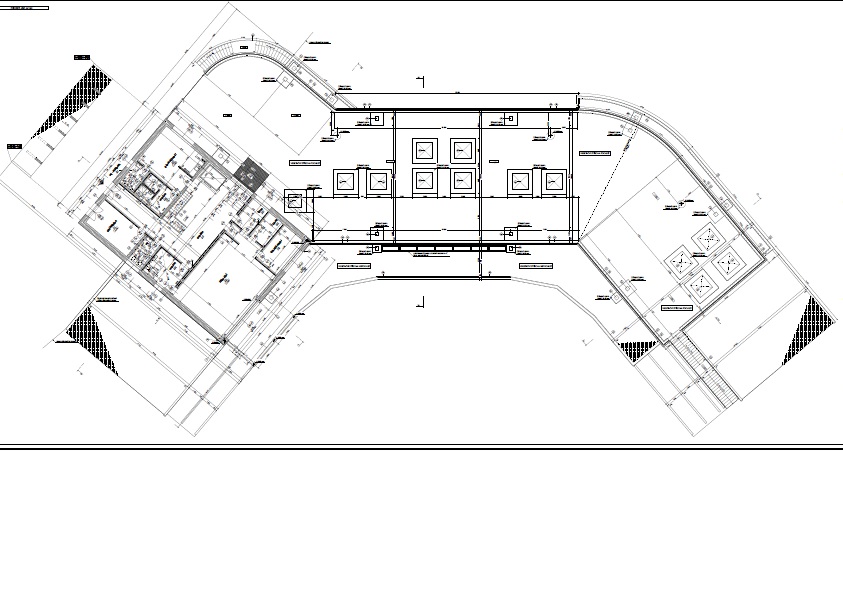

Zastavěná plocha činí 2 097 m2, užitná plocha 1 394 m2,
obestavěný prostor 8 263 m3.
Hmotově je objekt řešen dvoupodlažní dřevostavba v kombinaci se skrytým
železobetonovým skeletem, který je staticky oddělen od části s dřevěnou
konstrukcí. Ploché vegetační zastřešení má různé výškové úrovně se sklonem 3%.

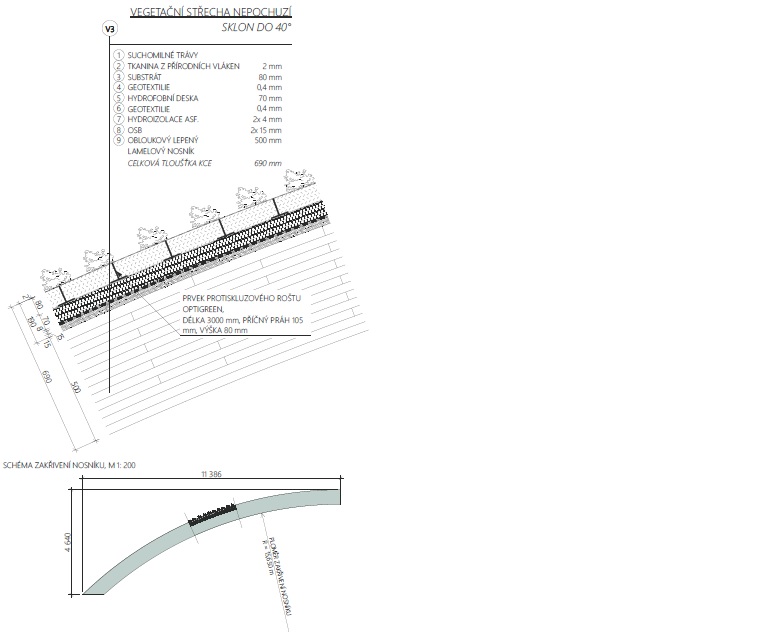

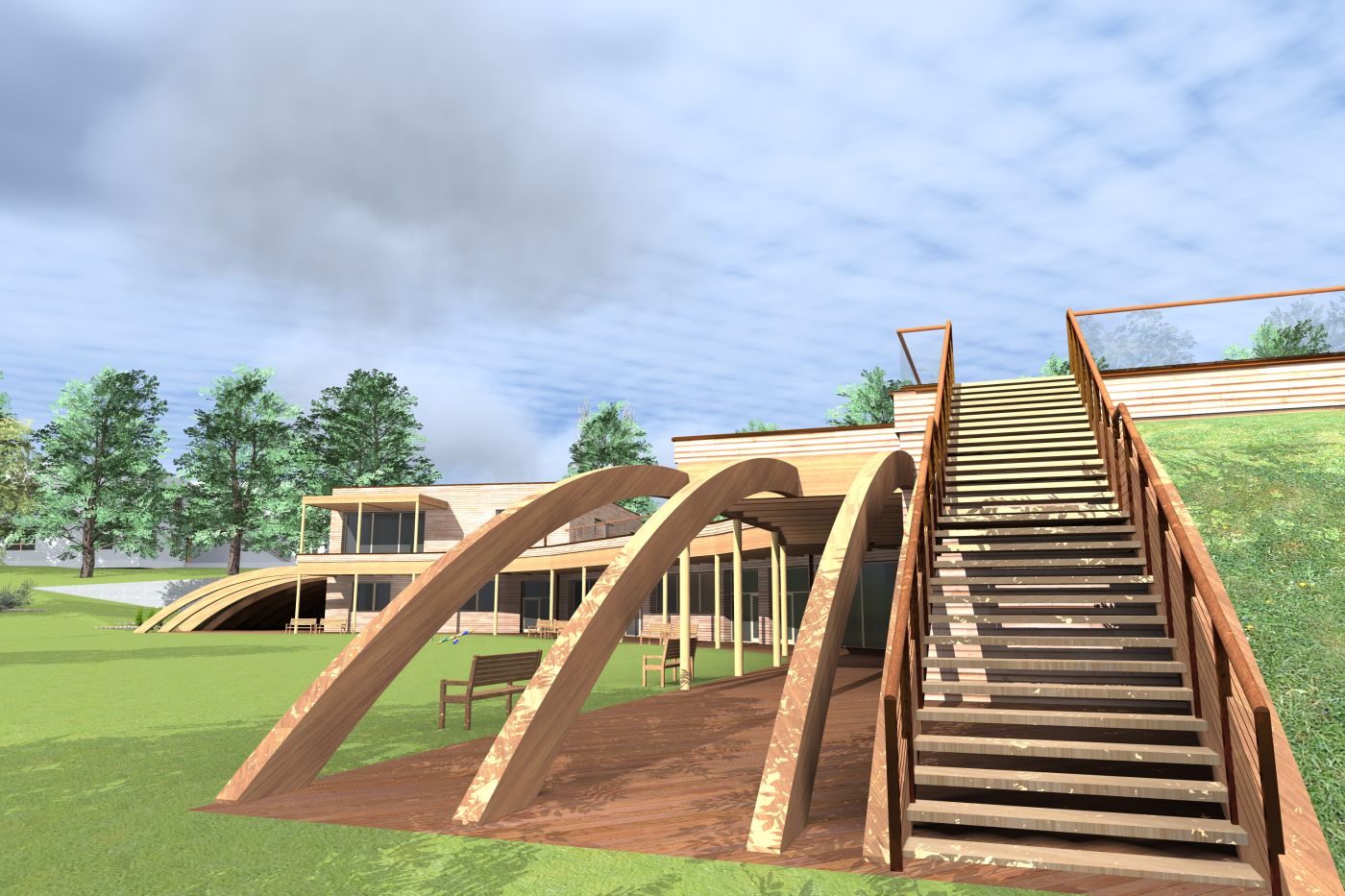

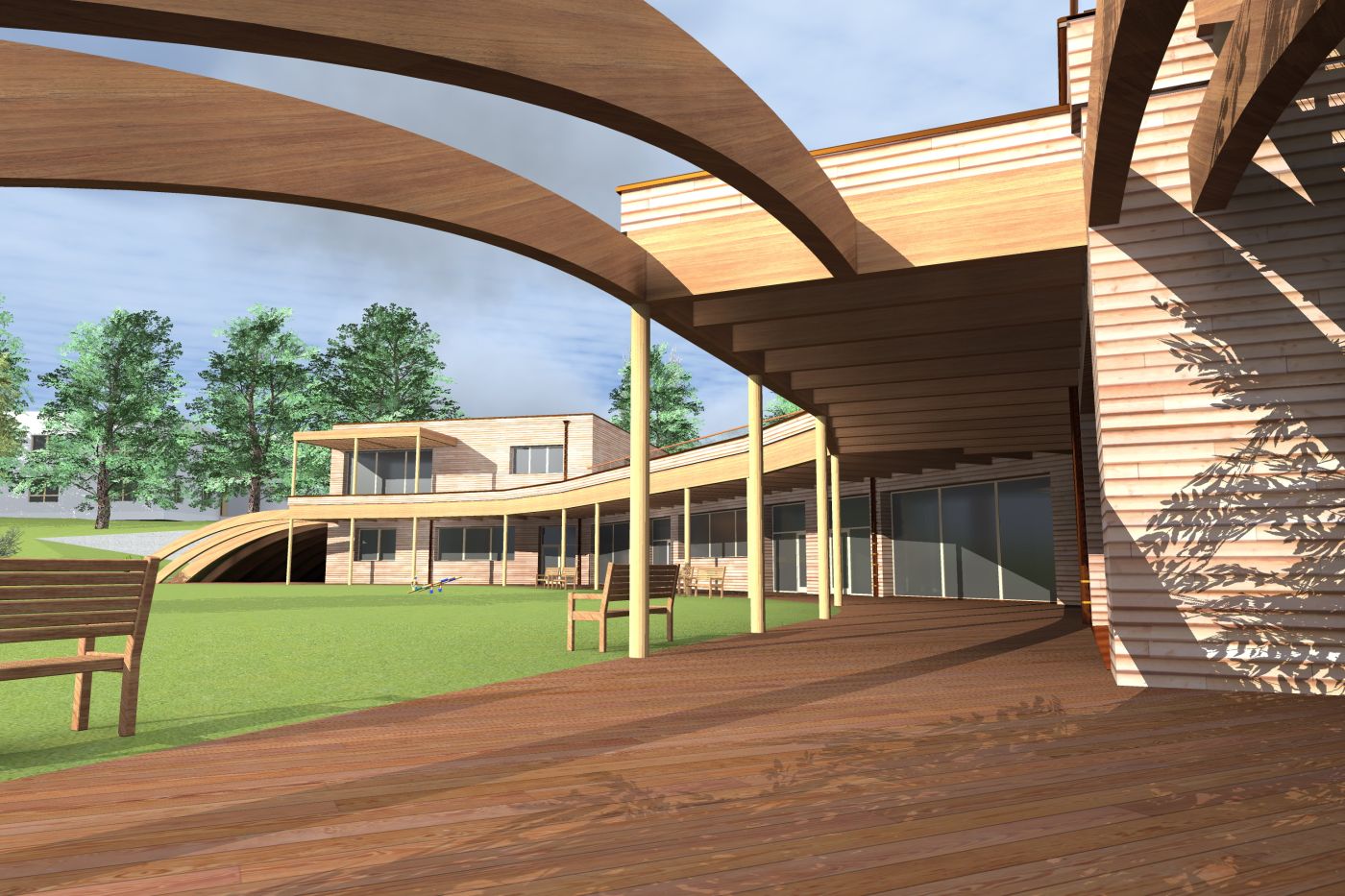

Pro zastřešení venkovního prostoru pro odkládání jízdních kol a kočárků slouží
lomené lamelové nosníky s vegetační vrstvou se sklonem do 40°. Vegetace je

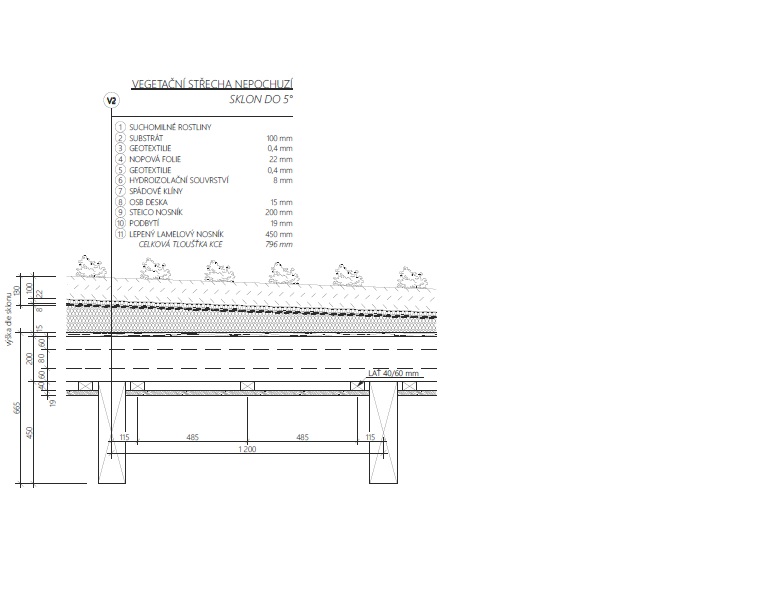

volena pro provozní střechu zatravněním, střechy bez provozu jsou opatřeny

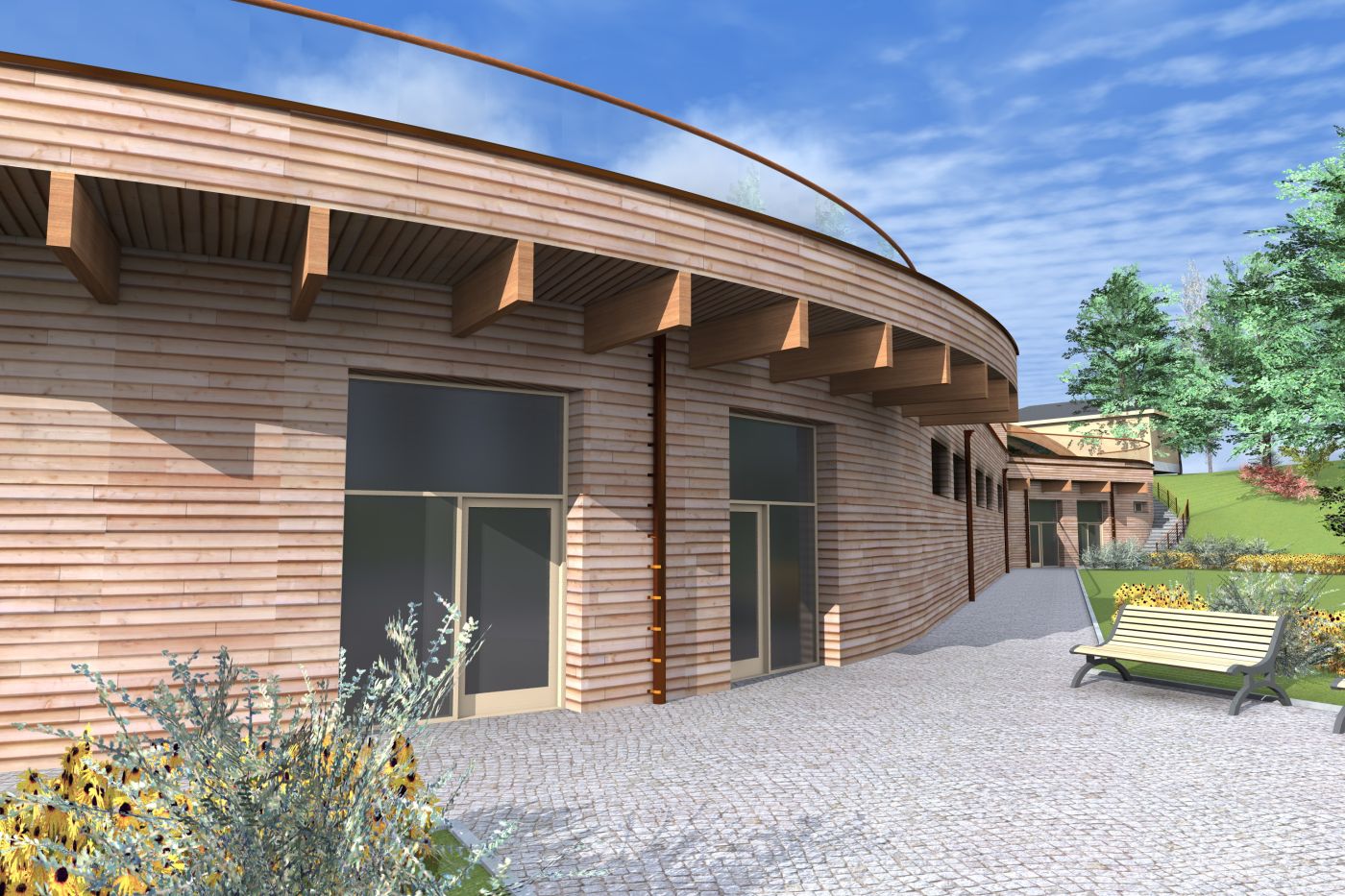

suchomilnými rostlinami bez nutnosti časté péče. Fasáda je navržena jako
provětrávaná s dřevěným opláštěním z modřínu.

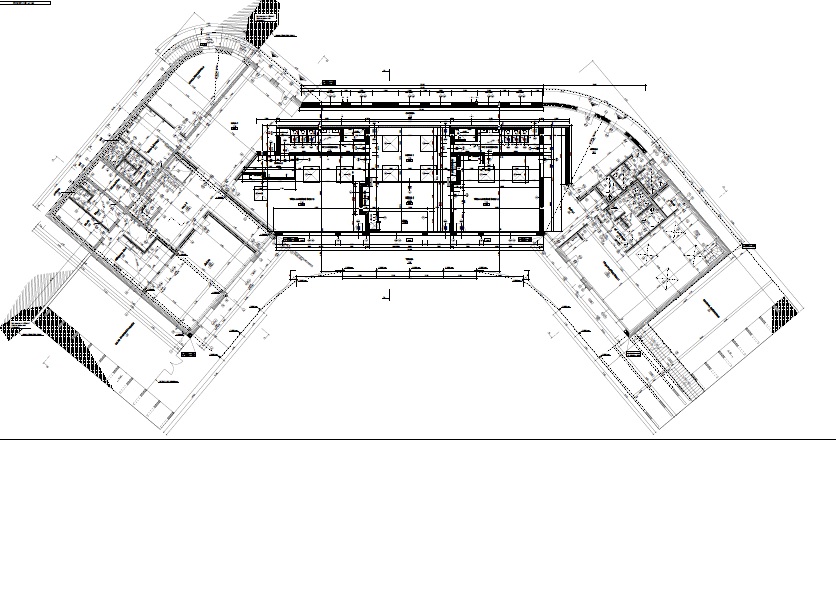

V oddělení mateřské školy jsou tři třídy, každá s kapacitou 20 dětí, v oddělení
jeslí třída s kapacitou 12 dětí. Vstup do objektu je z jihovýchodní a severní
strany.
Založení stavby je řešeno na základové desce z železobetonu opatřené ozubem
v patní části svahu pro zajištění a zamezení vodorovných sil na základovou
spáru. Základová deska o tloušťce 350 mm je vybetonována na tepelně izolační a
drenážní vrstvě z granulovaného pěnového skla do nezámrzné hloubky 1050 mm pod
terénem. Železobetonová základová deska je v místě členění objektu stavebně
oddilatována. Rozčlenění objektu stavební spárou je nutné z hlediska požární ochrany.
Na základovou desku navazuje železobetonový skelet, tvořící nosnou konstrukci
pro oddělení jeslí. V patní části svahu je obvodová stěna ze železobetonu.

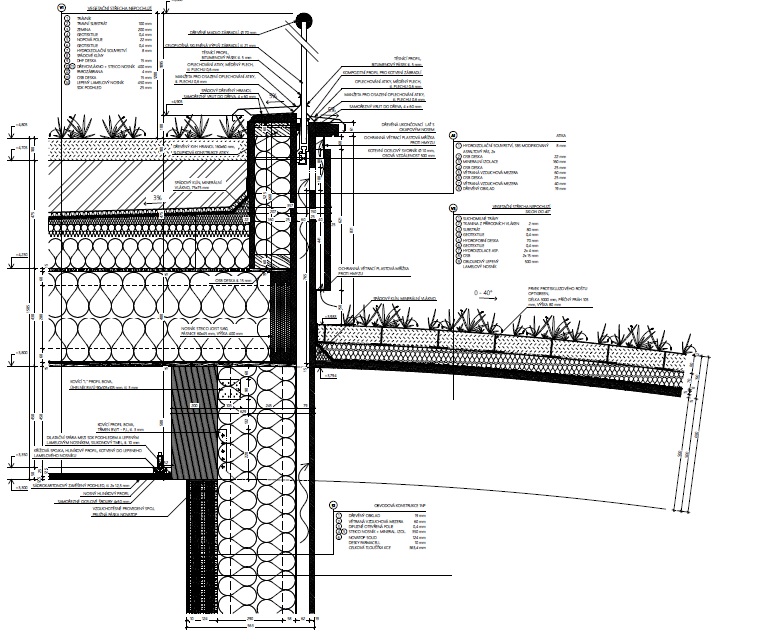

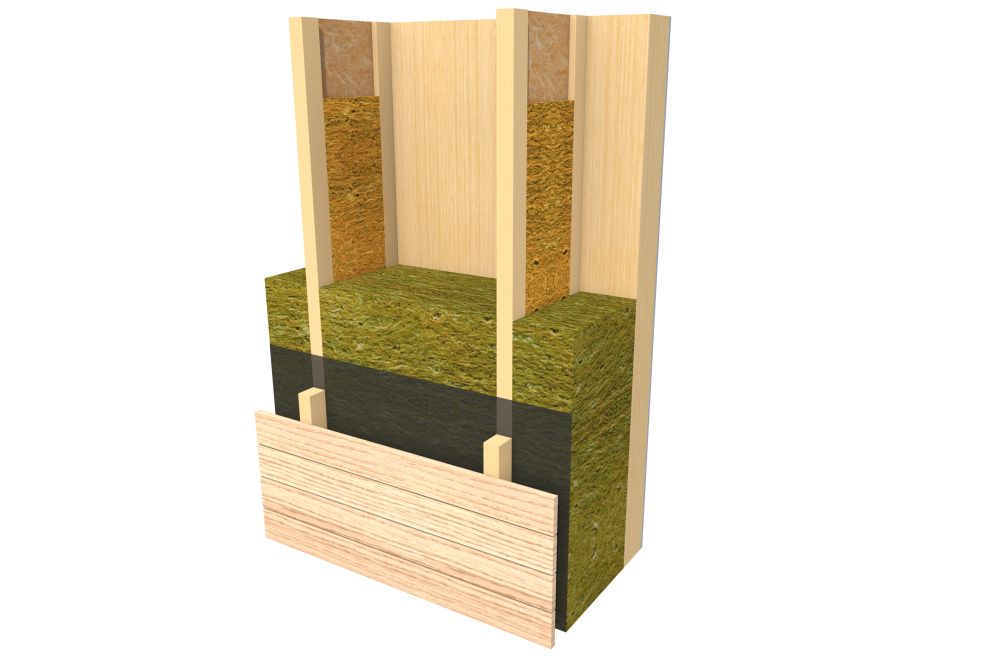

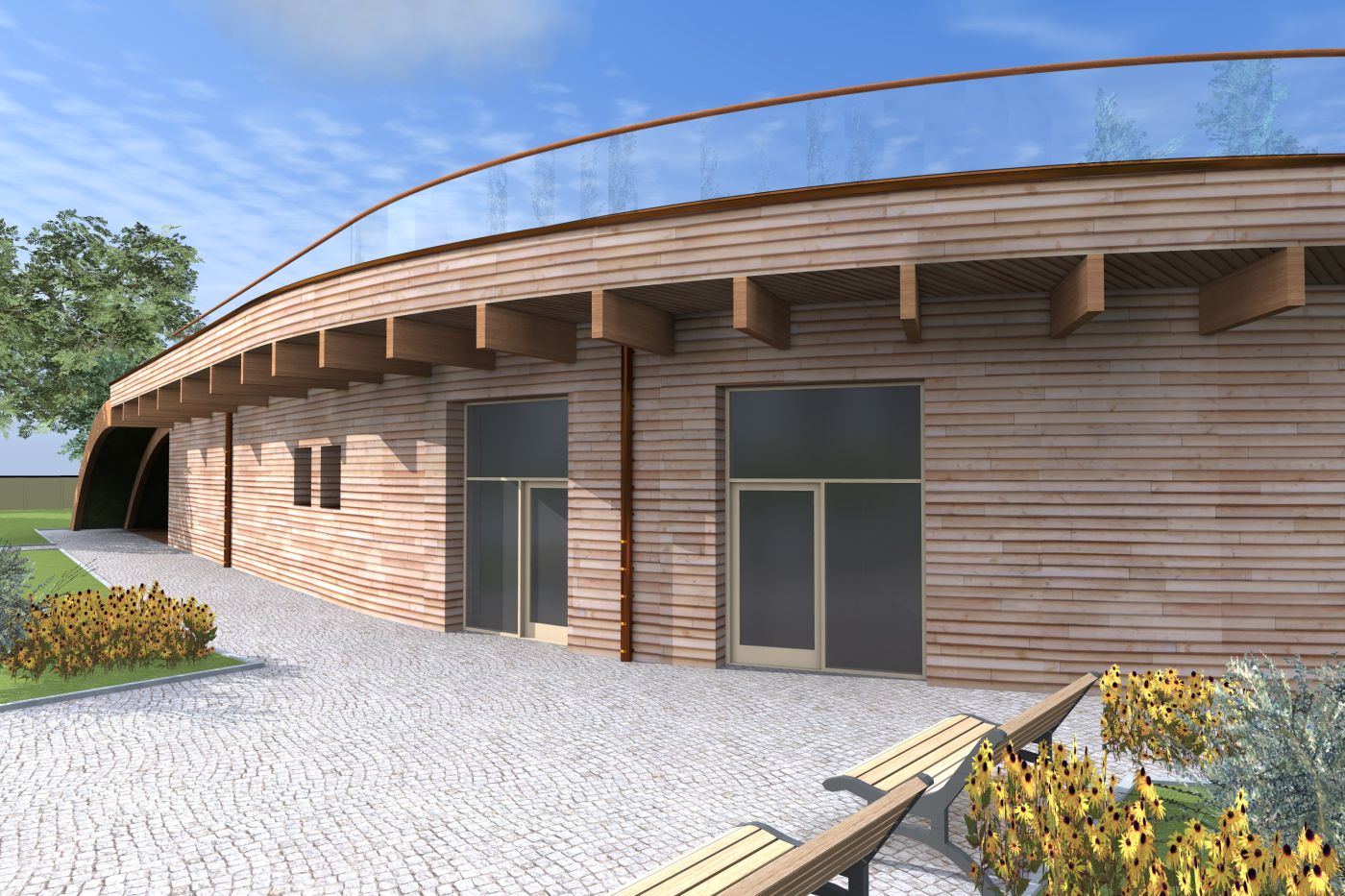

Obvodové konstrukce tvoří dřevěné masivní celoplošné panely NOVATOP Solid v
tloušťce 124 mm. Obvodové stěny druhého nadzemního podlaží jsou z vápenocementového
zdiva tloušťky 175 mm. Vnější povrchové úpravy stěn jsou řešeny provětrávanou
fasádou s dřevěným obkladem o tloušťce 19 mm. Provětrávaná vrstva je stanovena
na 60 mm pro lepší cirkulaci vzduchu, který odvádí vlhkost v zimním období a
ochlazuje konstrukci v letním období.

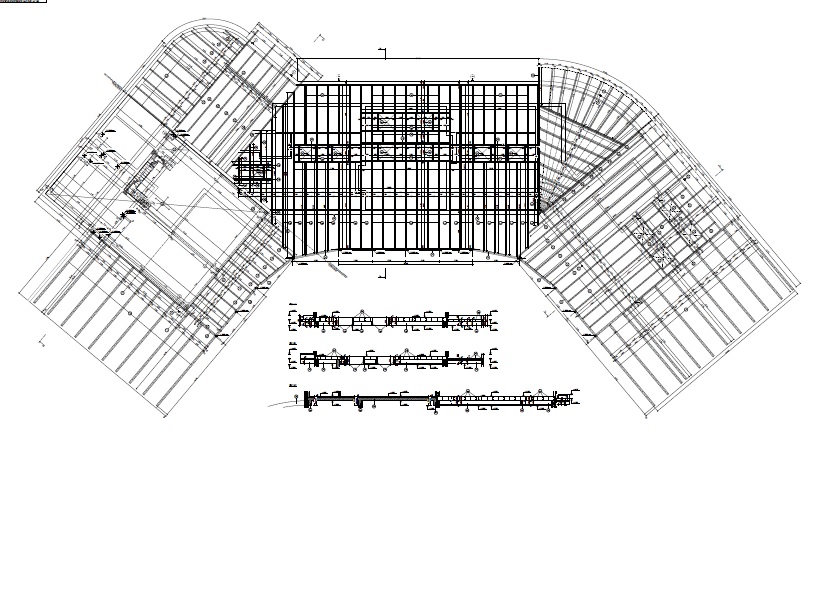

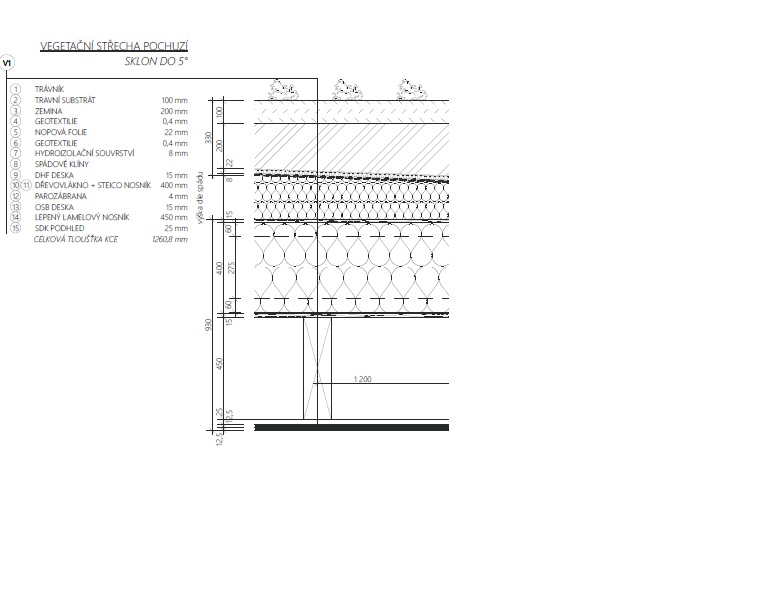

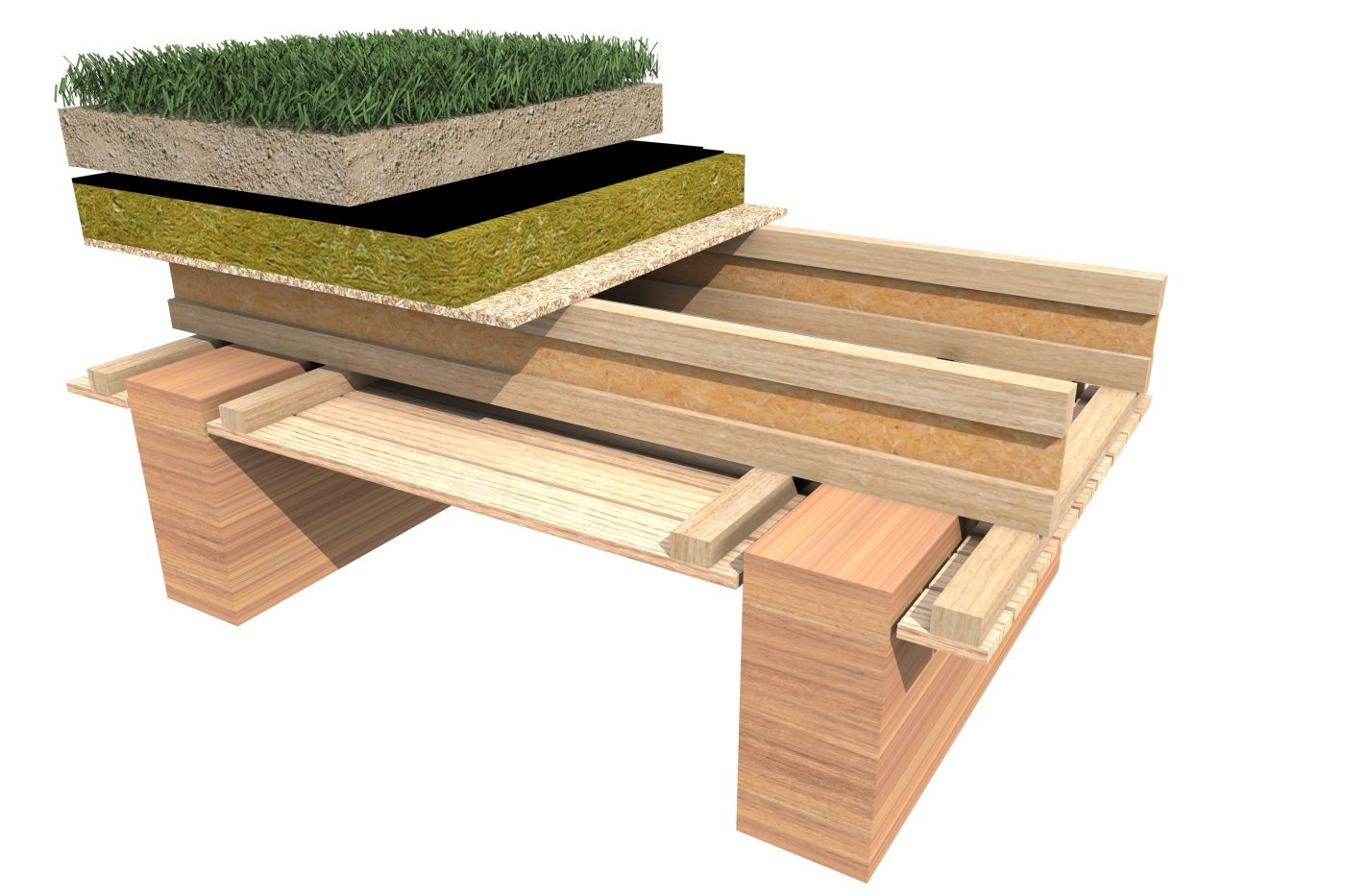

Zastřešení objektu je členěno do dvou částí - část nad úsekem mateřské
školy tvoří lepené lamelové nosníky se záklopem z OSB desek. Osová vzdálenost
nosníků je stanovena na 1250 mm, podle rozměru desek a jejich správné pokládky
bez nutnosti krácení. Druhá část konstrukce, sloužící jako podlahová konstrukce
pro oddělení jeslí, je řešena jako křížem vyztužená železobetonová deska tl.
300 mm. Stropní konstrukce nad 2. NP je také řešena železobetonovou křížem
vyztuženou deskou tl. 300 mm.
Vnitřní nosné konstrukce tvoří kombinace železobetonových stěn tl. 300 mm a
dřevěných celoplošných konstrukcí ze systému NOVATOP Solid. Tloušťky nosných
dřevěných konstrukcí byly voleny dle statických podkladů výrobců.
Autorská zpráva
Zastavěná plocha: 2 096,86 m2
Užitná plocha: 1 393,72 m2
Součinitel prostupu tepla typické skladby obvodové stěny [W/m2K] - 0,117
Součinitel prostupu tepla typické skladby střešního pláště [W/m2K] -
0,069
Základní informace o objektu
Kategorie
Novostavby
Dokončení
2014
Objem a plocha
Plocha pozemku [m²]: 15 829
Zastavěná plocha [m²]: 2 096,86
Užitná plocha [m²]: 1 393,72
Obestavěný prostor [m³]: 8 263
