Dům s tmavou fasádou a světlými interiéry
(2. 5. 2016) Schindler Seko Architekti
Dům s tmavou fasádou a světlými interiéry

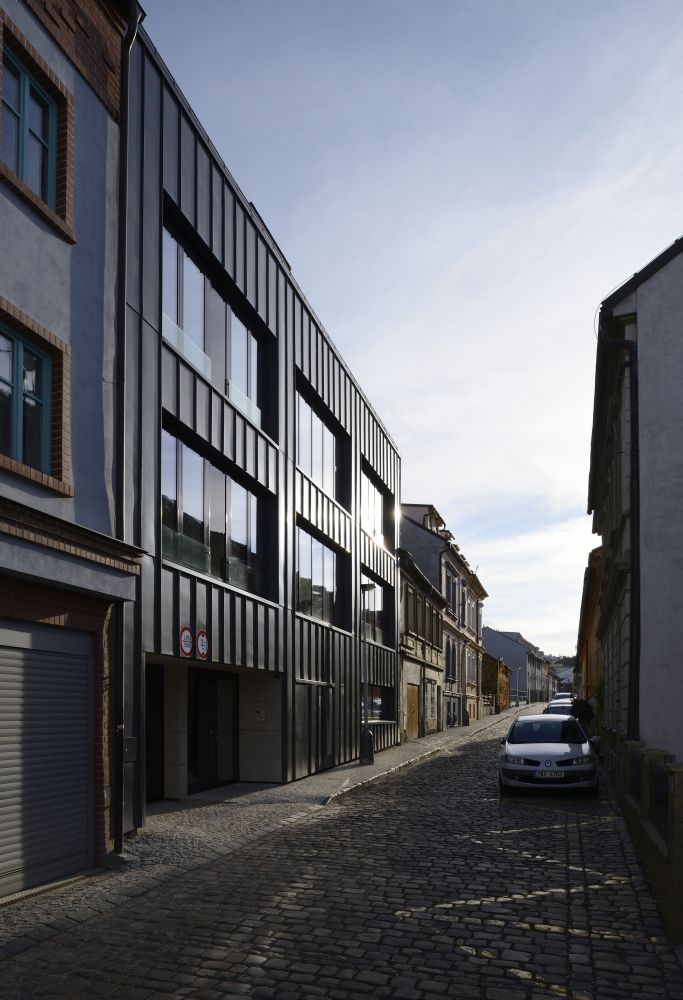

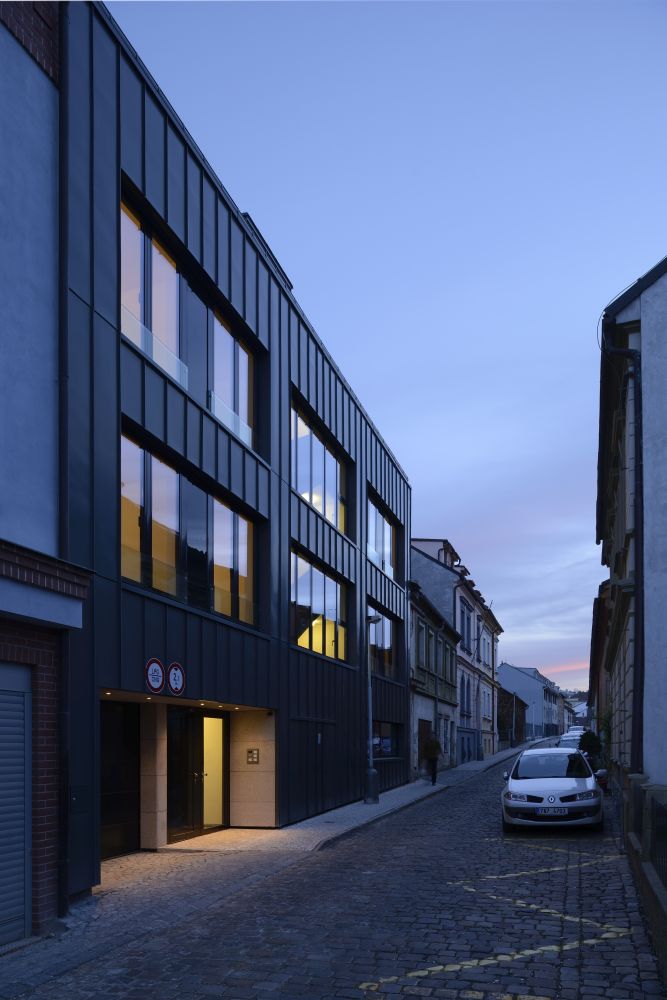

Bytový dům vznikl v proluce v Praze na Břevnově. Ulice
Fastrova má drobné měřítko historické zástavby, dům tedy nabízí bydlení v

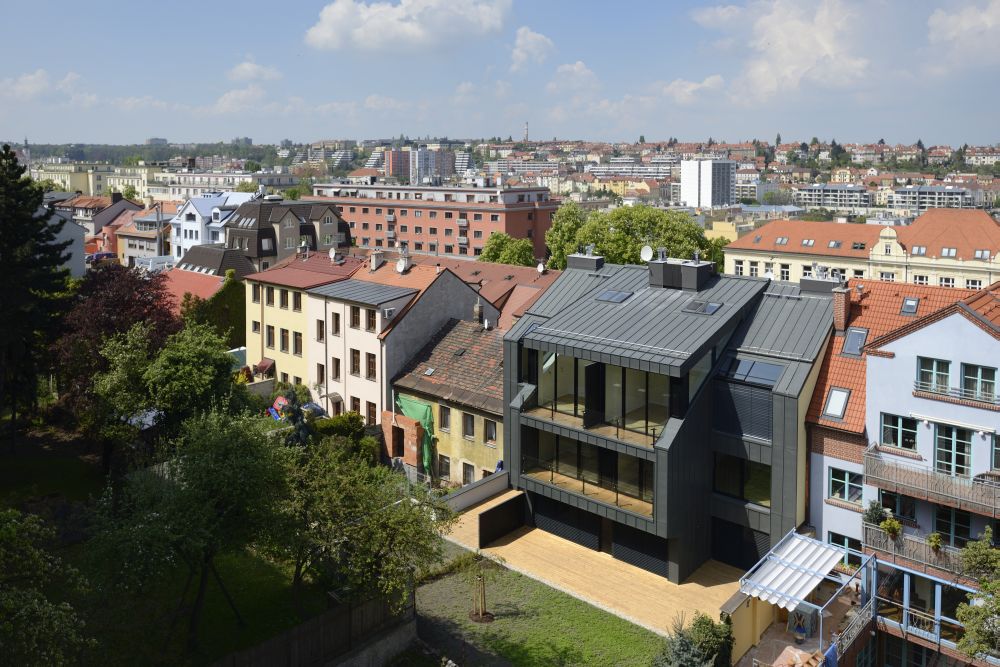

komorním prostředí se zahradou ve vnitrobloku. Pro jeho hlavní hmotu autoři
zvolili sedlovou střechu, jež tvarem i výškou reaguje na sousedy. Směrem do

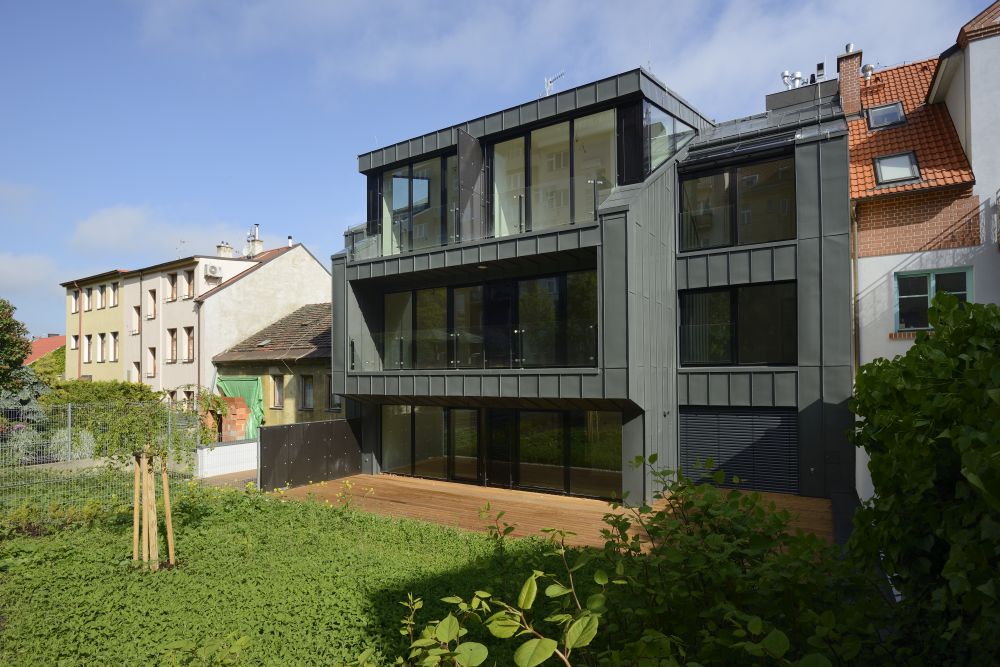

zahrady půdorys rozšířili o křídlo vsazené do středu fasády. Ukončuje ho
pultová střecha, která vychází z hřebene sedlové střechy. Funkční rozložení
stavby vychází mimo jiné z terénní konfigurace svažitého pozemku.
Jednopodlažního rozdílu výšek zahradní a uliční části autoři projektu využili
ke vsazení garážového patra se sklepy a technickým zázemím pod terén tak, že

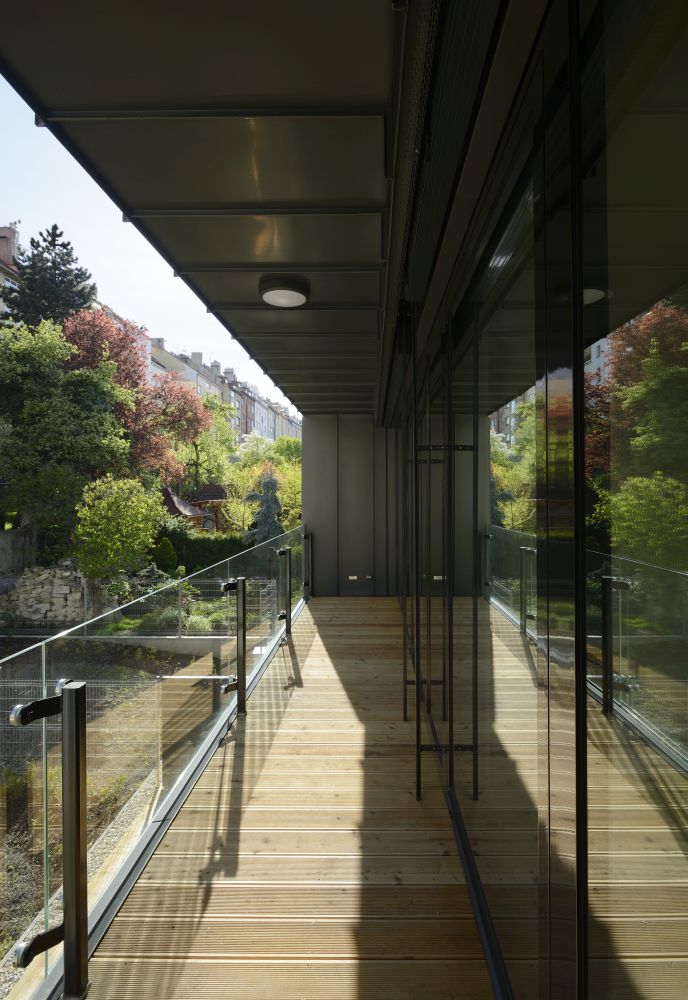

jeho střechu tvoří terasy. V prvním nadzemním podlaží jsou dva byty, ve druhém

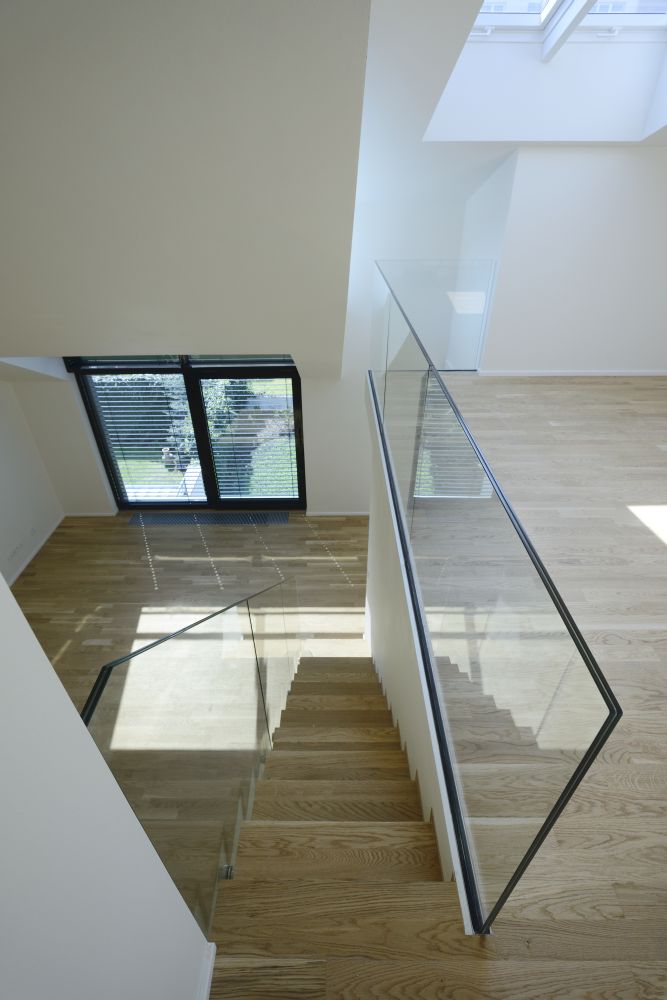

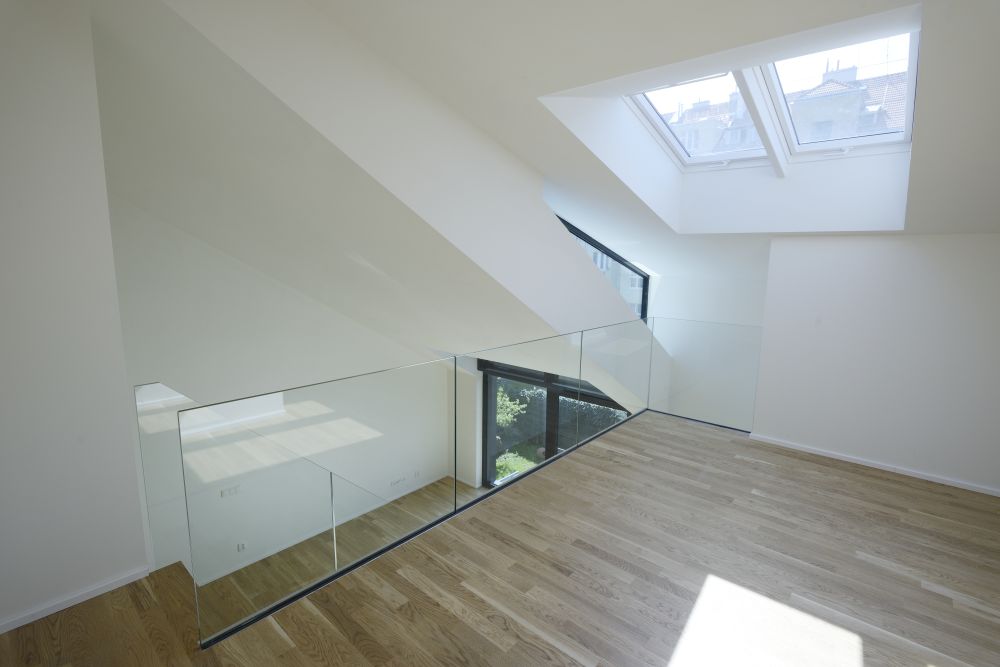

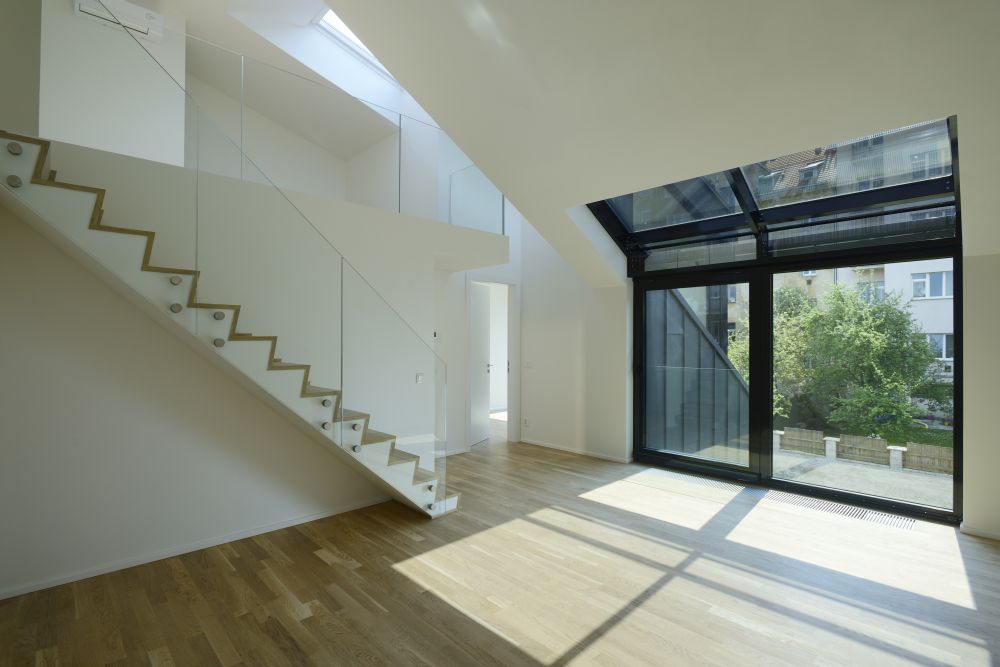

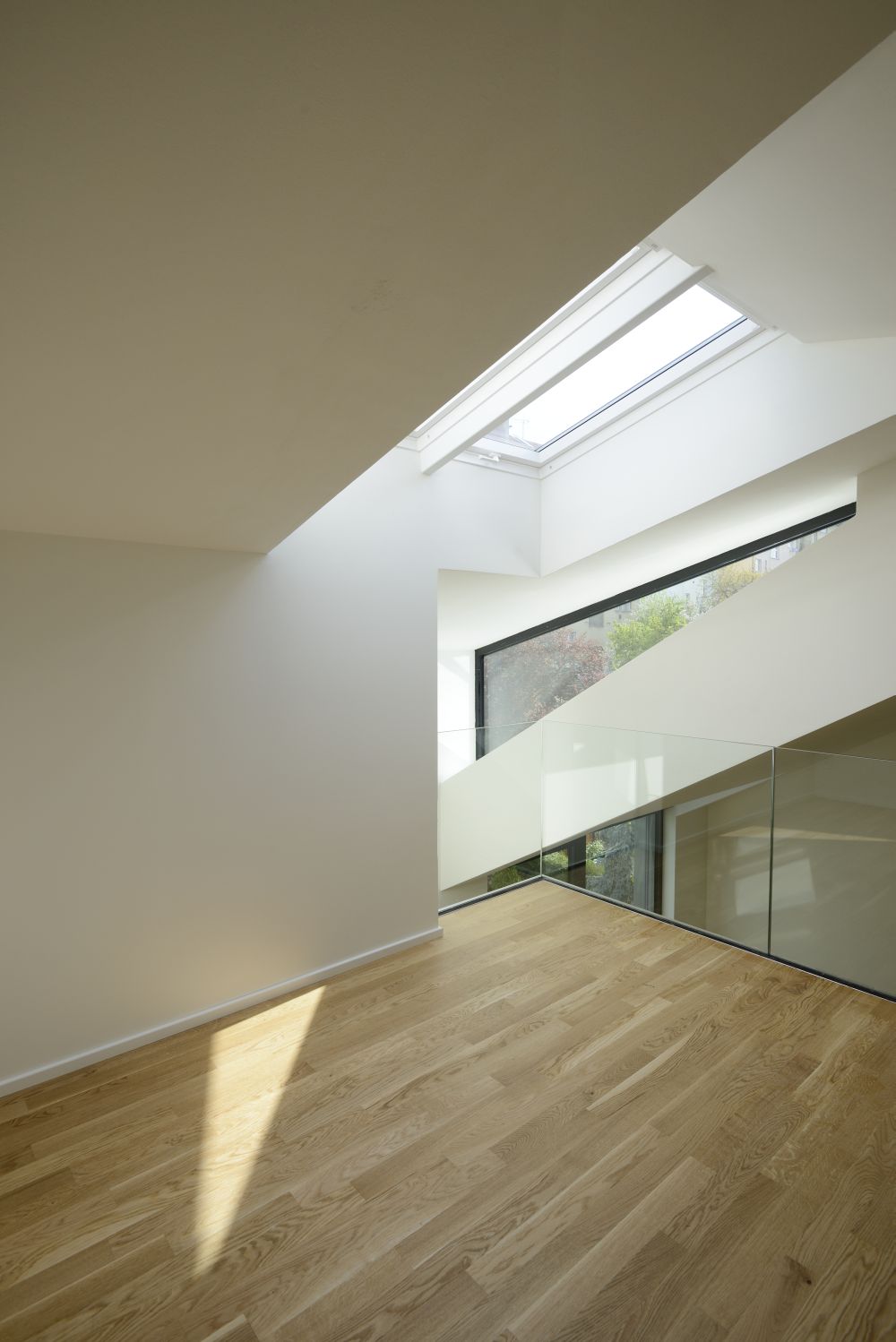

podlaží tři, v posledním podlaží dva mezonetové byty s vloženými galeriemi.
Ložnice směřují k severu, obytné prostory jsou otevřené do jižní zahrady.
Prostory ve střední části slouží jako hygienické a technické zázemí.
Zajištění stavby a základy
Proluka vznikla vybouráním dvou objektů v havarijním stavu. Společná štítová
stěna se sousedním domem musela zůstat po celou dobu stavebních prací
zachována. Vzhledem k tomu, že základová spára novostavby ležela pod základovou
spárou štítové zdi sousedního objektu, bylo nutné ještě před dokončením demolic
vnitřních nosných stěn a klenebných stropů nad přízemím zajistit štítové stěny
sousedních domů. Byly provedeny následující zajišťující práce: podepření kleneb
stropu nad 1. NP, které se opírají do štítové stěny a přikotvení štítové stěny
pomocí čtyř ocelových táhel přes dva železobetonové věnce štítu k oběma
frontálním fasádám objektu. Mělké základy štítové stěny byly podezděny do výšky
150 mm pod nové základy. Doplnilo se zdivo jižního nároží štítové stěny o
půdorysném rozměru 500 x 500 mm a výšky 2,2 m, štít byl provizorně oplechován.
Také se musela zajistit hrana chodníku, pod kterým jsou inženýrské sítě
(vyzděním, probetonováním a proarmováním tvárnic ztraceného bednění tl. 200 mm).
Návrh založení byl proveden v horizontu písčitých hlín, hladina podzemní vody
je v hloubce 1,6 m, ustálená v hloubce jednoho metru pod podlahou. Základová
deska a stěny 1. PP jsou z vodostavebného betonu a tvoří bílou vanu. Všechny
pracovní spáry byly opatřeny vodotěsnou úpravou vložením těsnicího
bentonitového pásku a injektážní hadičky.
Konstrukce a fasáda
Stěnový systém je železobetonový monolitický, obvodové stěny v 1. PP mají
tloušťku 250 mm, ostatní 200 mm. Stropní desky jsou monolitické o tloušťce 220
mm. Střecha je vzhledem k tvaru a rozponům provedena jako šikmá monolitická
deska tl. 180 mm. Střední část s menším sklonem podepírají stojky z ocelových
profilů. Balkonové desky jsou ke stropním deskám připojeny pomocí izolačních
nosníků HIT (Halfen).

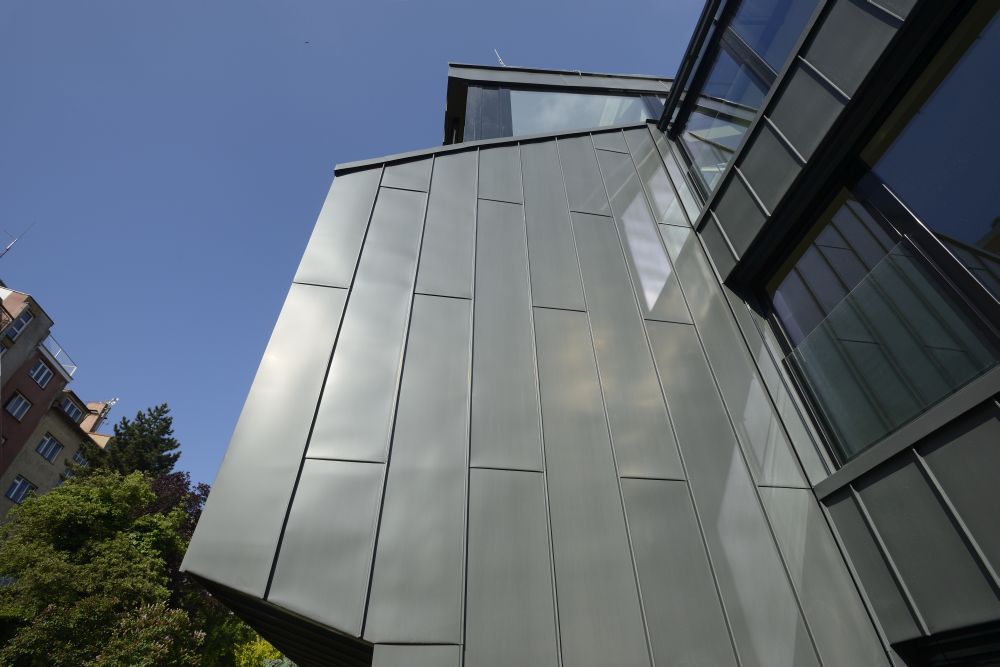

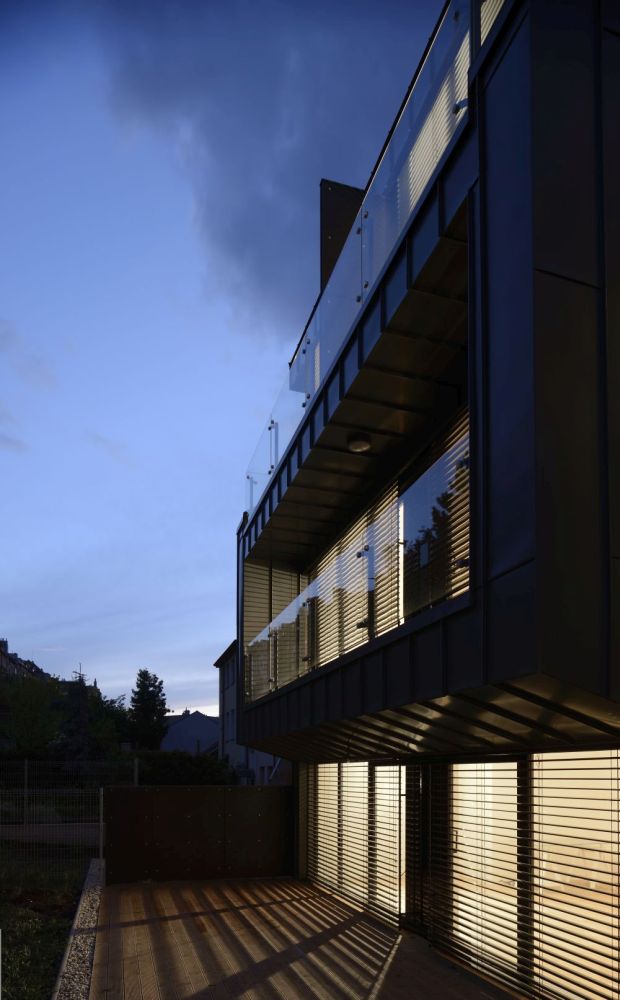

Nosná železobetonová konstrukce je zateplená a opláštěná provětrávanou fasádou
z předoxidovaného titanzinkového plechu s dvojitou stojatou drážkou. Otvory pro
nasávání a odvod vzduchu do provětrávané mezery jsou skryté pod hranou soklu,
parapetu, nadpraží a nadokapního žlabu. Hliníkový fasádní systém
sloupek-příčle: Schüco FW50Hi s okny Schüco AWS 70BS.HI (High Insulated) a se
sklopně posuvnými dveřmi PASK (Uf hodnota < 2,0 W/m2K). Rámy oken jsou
upraveny práškovým vypalovacím lakem, skla jsou ve standardu Planibel clear,
koeficient prostupu tepla Ug = 1,1W/m2.K, index vzduchové neprůzvučnosti Rw =
34 dB.
Vytápění a klimatizace
Jako zdroj tepla pro vytápění a ohřev teplé vody je v každém bytě sestava
kondenzačního plynového kotle o výkonu 14,8 kW s akumulační nádobou o objemu
105 l. Kotel je vybaven systémovým koaxiálním odkouřením. Teplotní spád
kotlového okruhu je 75/55 °C. Kotel je má ekvitermní regulaci, čerpadlo,
pojistný ventil a expanzní nádobu.
Teplovodní vytápění je provedeno deskovými tělesy nebo podlahovými konvektory s
termostatickými hlavicemi s oddělenými čidly. V koupelnách je kromě otopných
těles také elektrické podlahové vytápění. Všechny místnosti orientované na jih
a pod střechou jsou klimatizované jednotkami Multisplit.
Autorská zpráva
Foto: Ondřej Polák
Místo: Fastrova ulice, Praha-Břevnov
Architekt: Jan Schindler, Ludvík Seko, spolupráce Hana Kodrová, Petr Ekštein - www.schindlerseko.cz
Investor: MAX Con, spol. s r.o.
Pozemek: 451 m2
Obestavěný prostor: 3060 m3
Počet bytů: 8
Hrubé podlažní plochy bytů: 530 m2
Základní informace o objektu
Kategorie
Novostavby
Dokončení
2014
