Domy ve svahu pod Dívčími Hrady
(8. 3. 2017) ateliér ABV
Domy ve svahu pod Dívčími Hrady

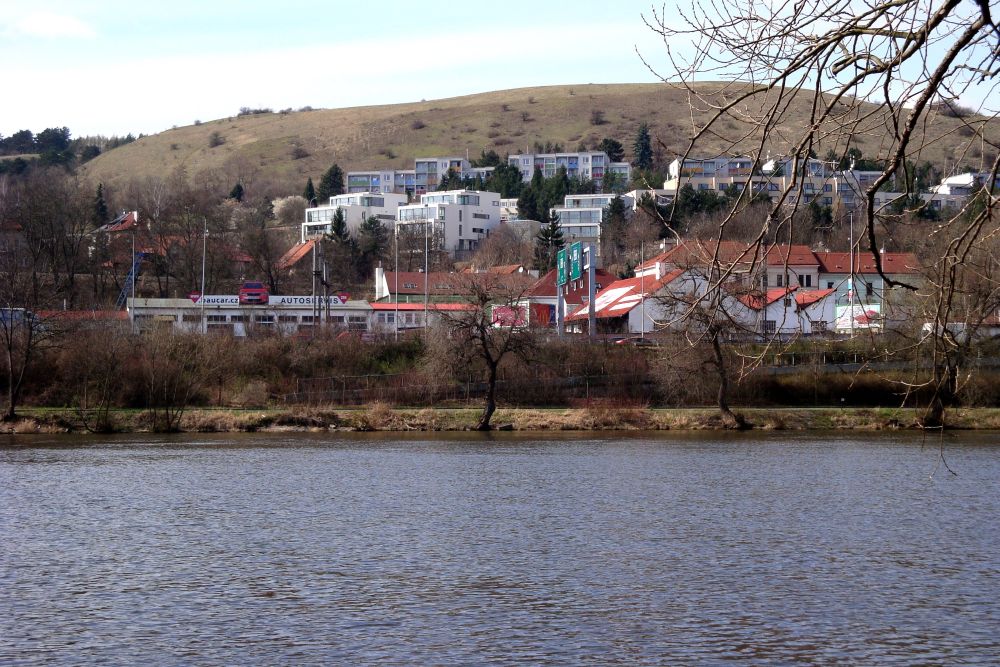

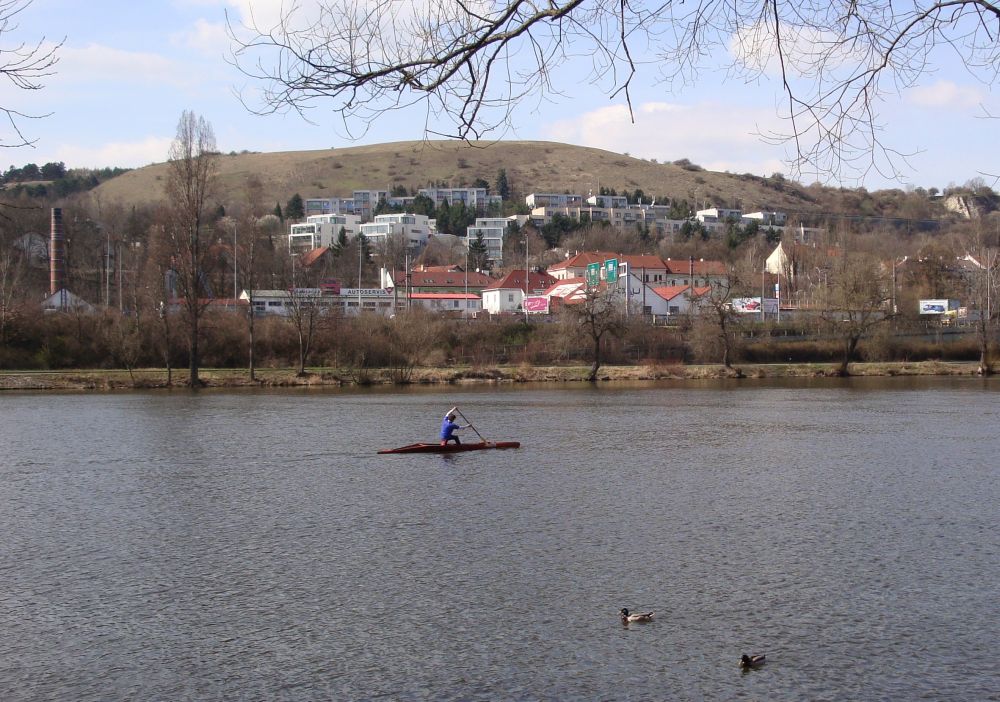

Tři bytové domy na Zlíchově stojí na pozemku s výhledem na
údolí Vltavy a Vyšehrad. Projekt byl realizován v obtížném terénu ve svahu na
vápencovém podloží, kromě toho bylo třeba hornickým způsobem přeložit
kanalizaci v hloubce více než osm metrů.

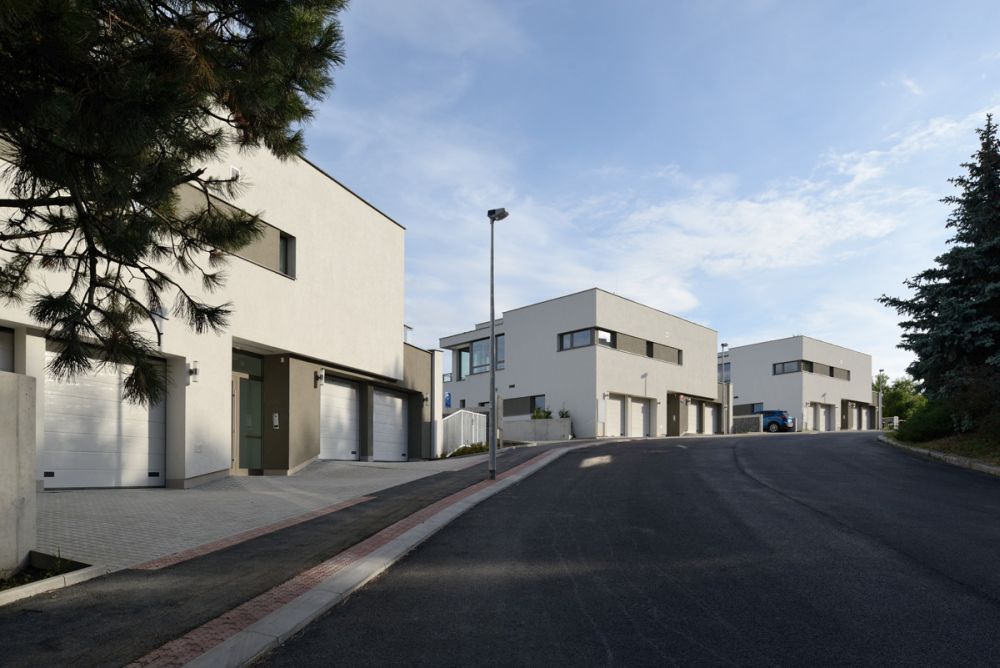

Autoři projektu z ateliéru ABV objekty na pozemku uspořádali a tvarovali tak,
aby mezi nimi ponechali průhledy a navázali na charakter vilové zástavby.

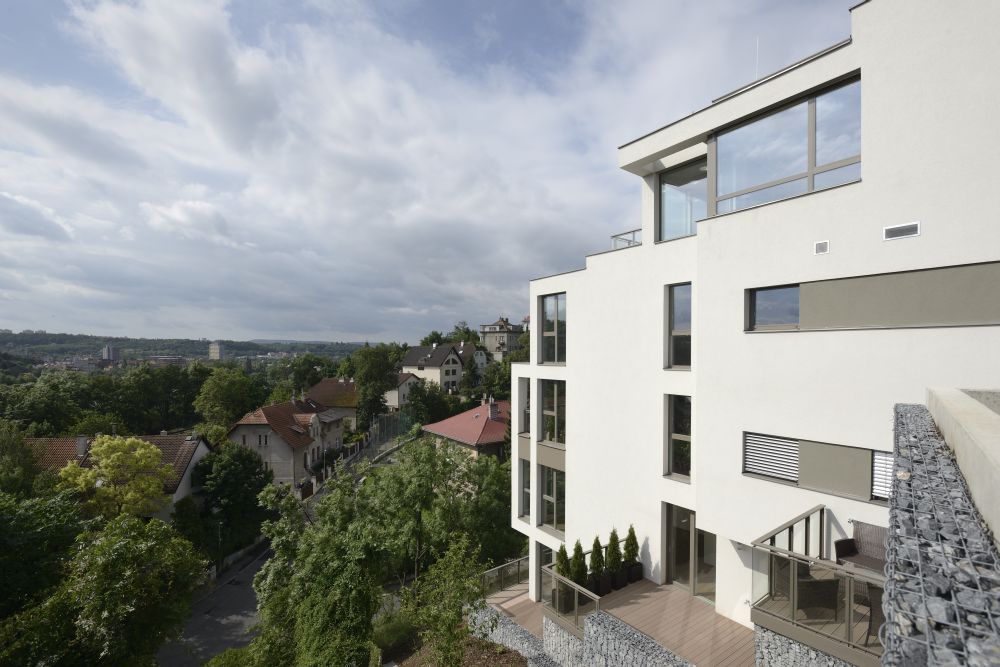

„Lichoběžníkové, do svahu se zužující půdorysy staveb umožňují širší průhledy z
ulice a zároveň i výhledy z bytů na Prahu. V dálkových pohledech skupinu domů
prostupuje zeleň svahů, takže působí rozvolněnějším dojmem,“ říká architekt
Petr Benda.

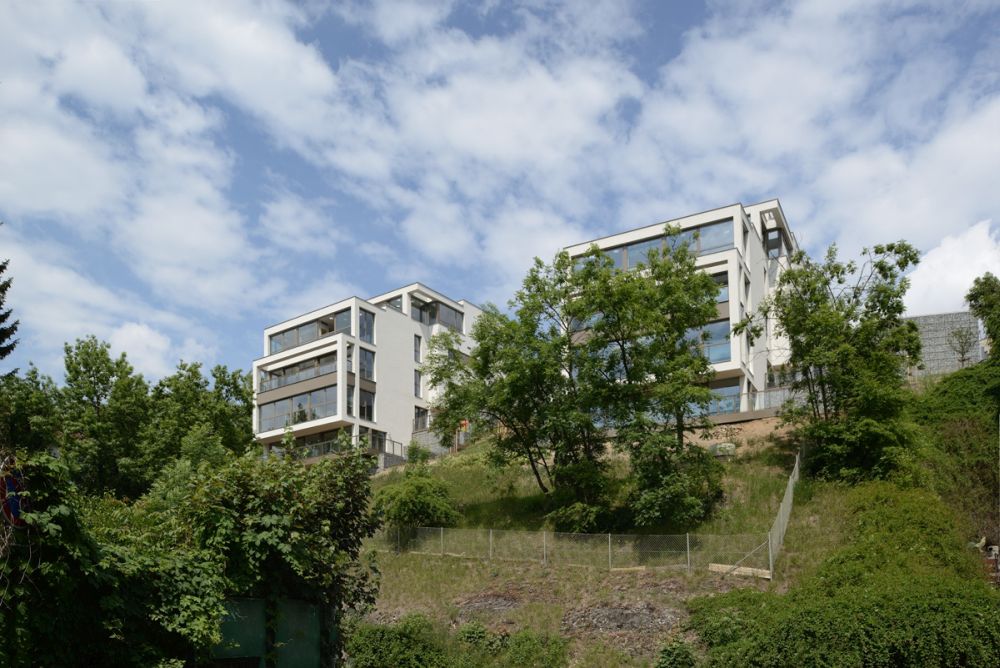

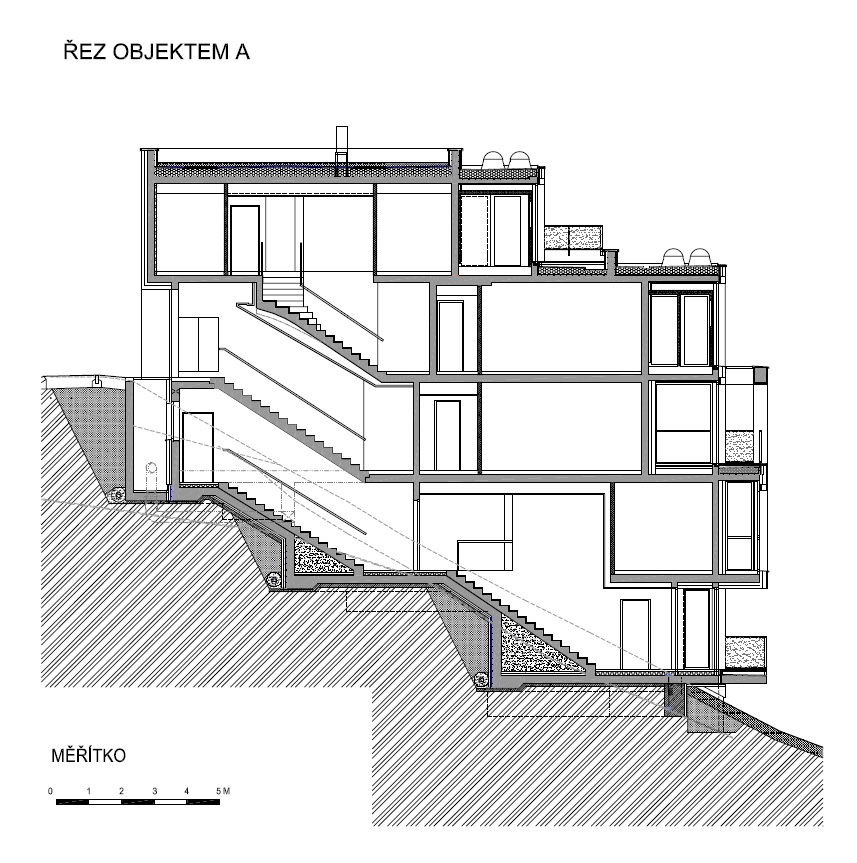

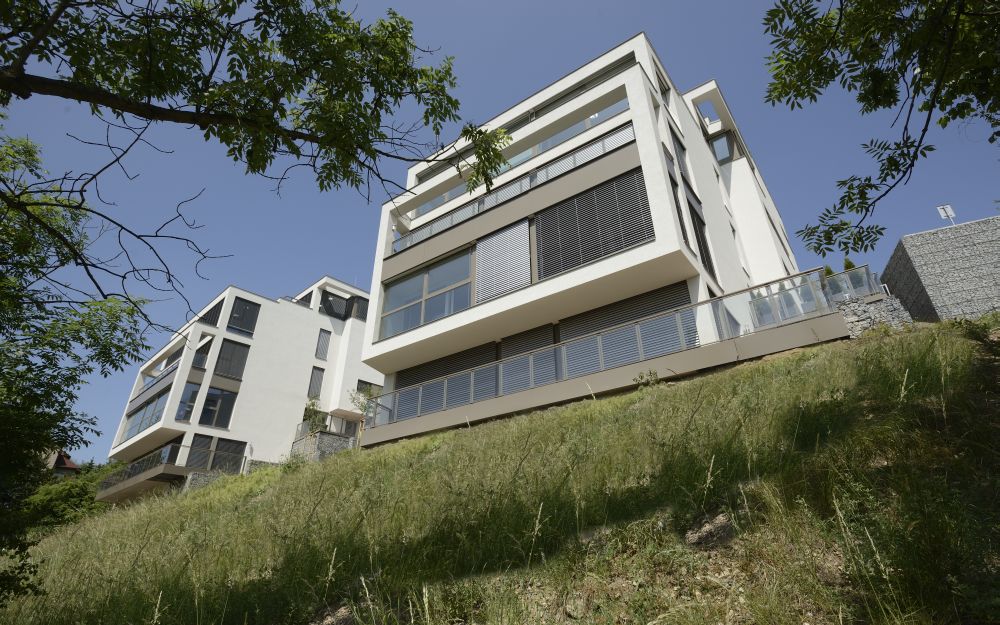

Nad niveletu ulice domy vystupují jen o jedno plné a jedno ustoupené podlaží,
jejich spodní části ale sestupují o tři podlaží níže po svahu. Na terén

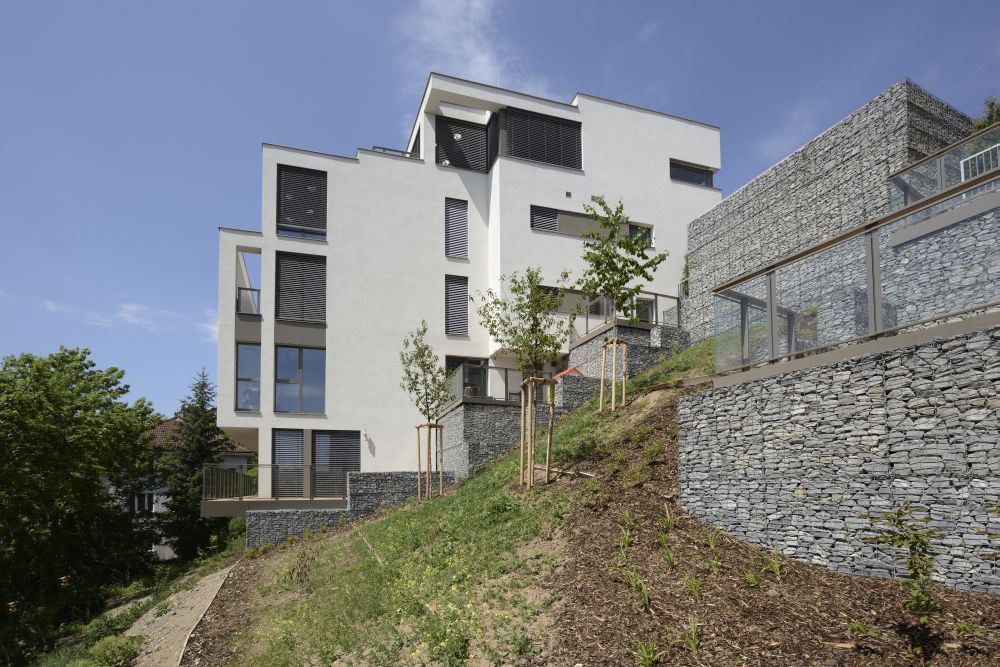

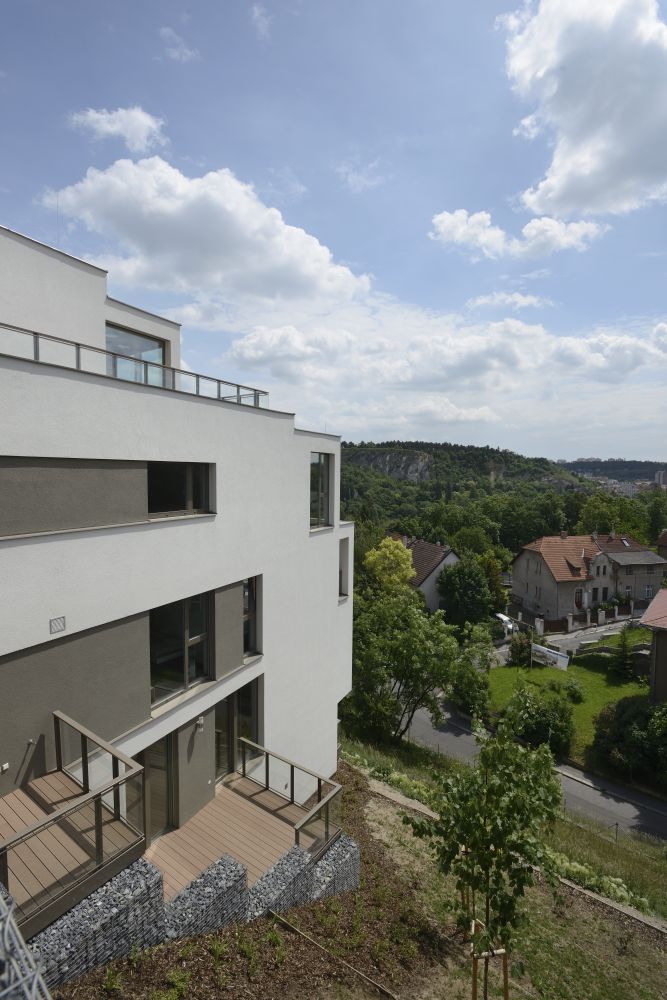

navazují terasami a zídkami z gabionů, architekturu dotváří zasklené lodžie.
Střechy byly řešeny jako pobytové terasy částečně s extenzivní zelení.
Zakládání a konstrukce
Pozemek má značný sklon směrem k jihu, v západní části dosahující 60%. Nad
povrch místy vystupují vápencové skály, kromě toho stavba zasahuje do
ochranného pásma Českých drah. Dle inženýrsko geologického průzkumu skalní
podloží tvoří horniny barrandienského paleozoika, na parcele vystupují
dvoreckoprokopské vápence a mladší zlíchovské vápence. Obojí jsou zvrásněné,
velmi strmě ukloněné. Nad skalním podložím je kvartérní pokryv, zastoupený
deluviálními a proluviálními sedimenty a navážkami. Svahové hlíny jsou většinou
písčité a písčitojílovité, s kolísavým podílem úlomků vápence. Přeplavené
svahové hlíny jsou písčité, místy přecházejí až do hlinitých písků. V prostoru
prvních dvou objektů skalní podklad v dolní části svahu vystupoval až na povrch,
výše jej překrývaly hlíny o mocnosti 2,4 m. V místě třetího objektu byla
situace odlišná: skalní podklad je zde 7,7 – 8,5 m pod úrovní terénu a mocnost
kvartérních sedimentů narůstá. Základové poměry na staveništi byly hodnoceny
jako složité.
Nejprve byly přeloženy inženýrské sítě paženými výkopy. Skalní horniny se
rozpojovaly mimo jiné pomocí rozpínavých (trhacích) cementů. Ty se aplikovaly
do vrtů, jejichž maximální hloubka sahala k základové spáře, aby nedošlo k
poškození horniny pod ní. Domy pak byly založeny na základové desce o tloušťce
250 mm z vodostavebního betonu. Pod nosnými stěnami je deska zesílena na
tloušťku 400 mm, na východním a západním okraji ji podporují betonové pasy o
šířce 800 mm, na jižním okraji o šířce 600 mm. Součástí projektu byl také
drenážní systém pro odvedení vody při havárii trubních sítí.
Z konstrukčního hlediska se jedná o železobetonové monolitické stěnové
skelety s vyzdívkou keramickým zdivem. Fasádní plášť domů tvoří kombinace
hliníkových prosklených fasád a kontaktního zateplovacího systému. Zábradlí
jsou z ocelové rámové konstrukce s prosklenými výplněmi. Zasklené lodžie a rámy
oken jsou z hliníkových profilů s výplní trojskla. Čela lodžií jsou obložena
lakovaným hliníkovým plechem. Všechny prosklené plochy stíní venkovní hliníkové
žaluzie.
Nízkoenergetické
stavby

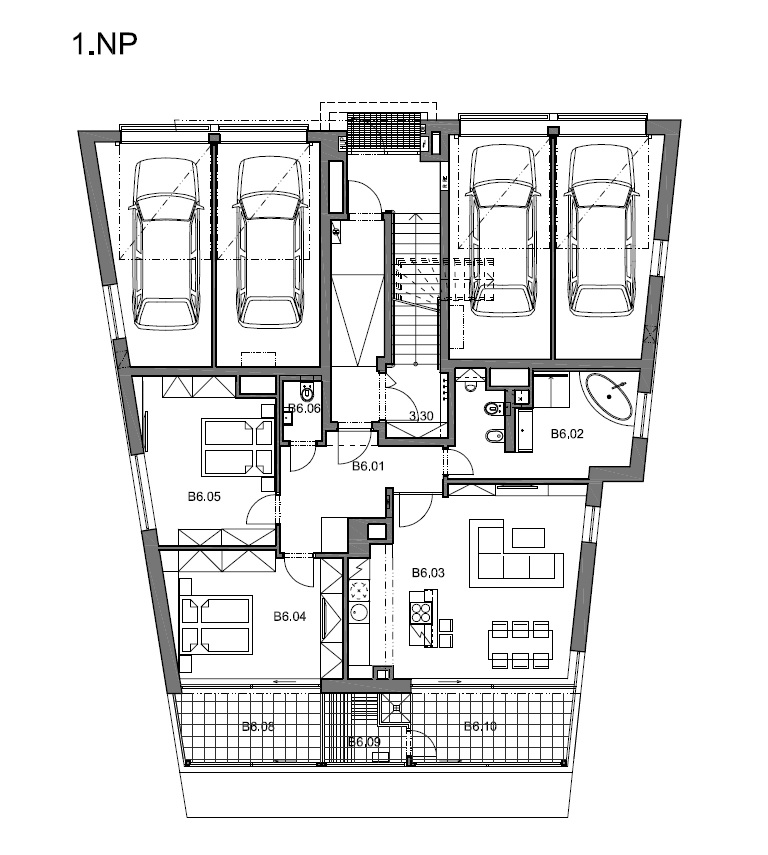

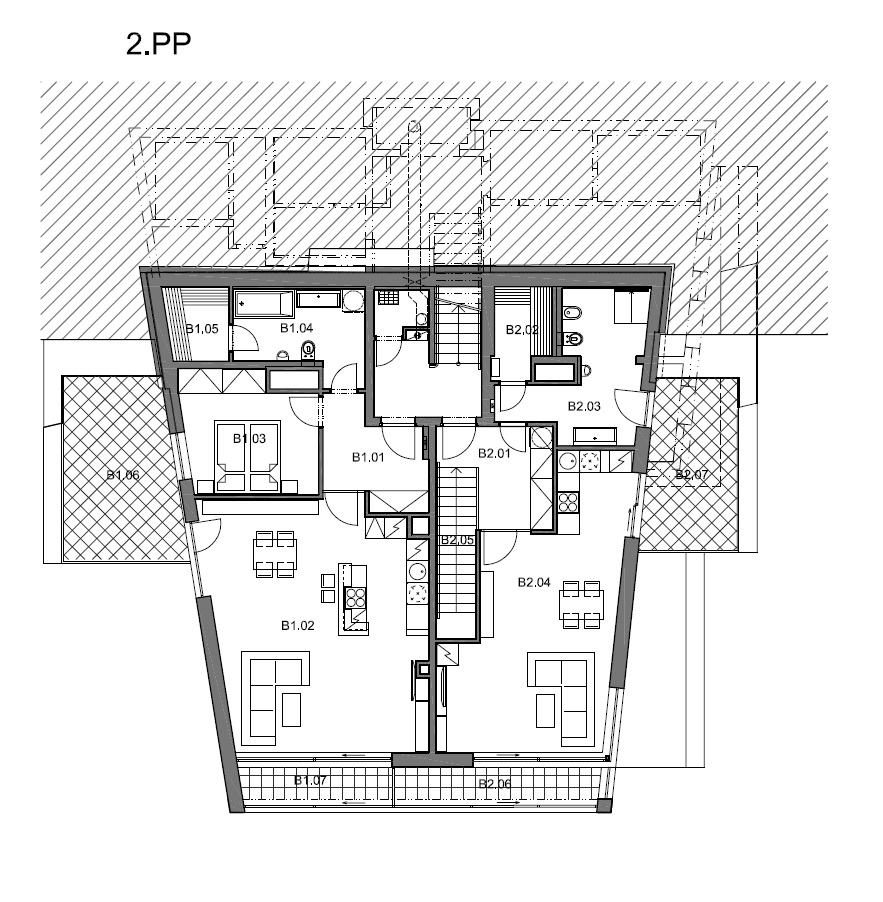

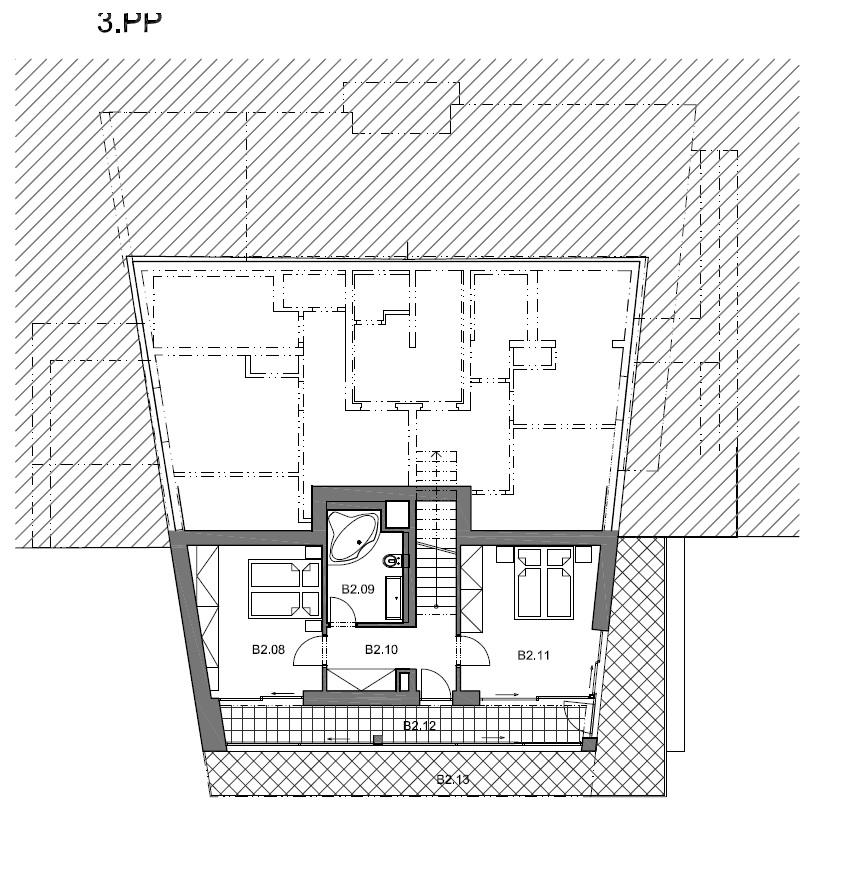

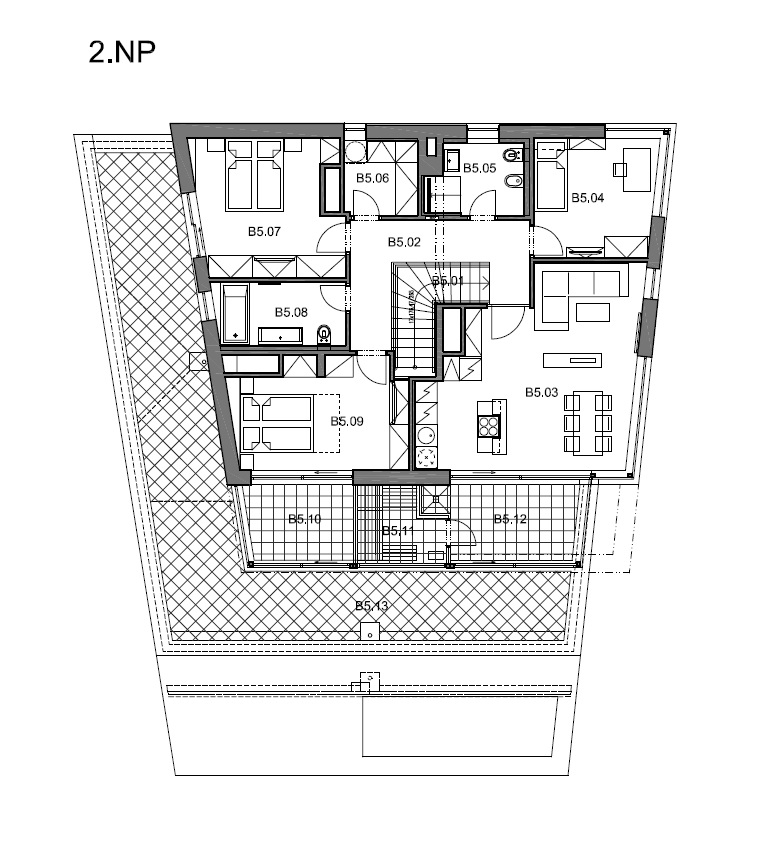

V každém domě je většinou jen jeden byt na podlaží s výjimkou 2. PP, kde je

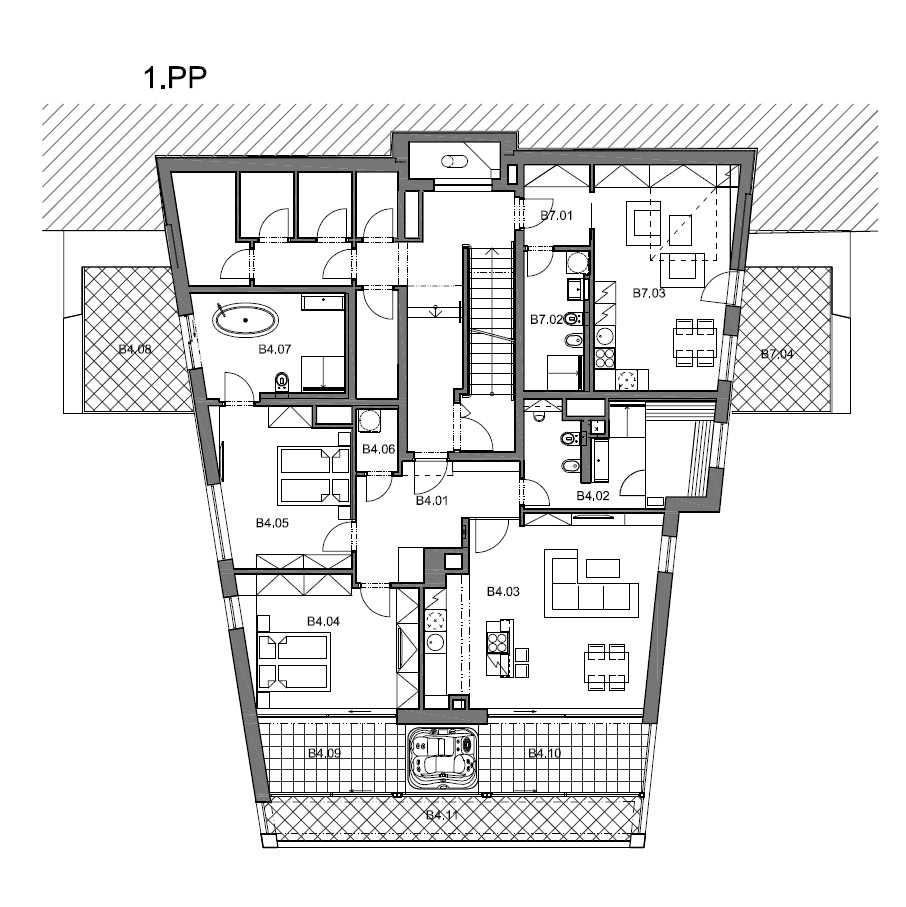

i obytná část mezonetového bytu, přesahujícího do 3. PP. V 1. PP je navíc malý
ateliérový prostor a domovní vybavenost. Některé byty mají saunu, v jiných byla
sauna integrovaná do zimní zahrady.
Domy jsou nízkoenergetické, veškeré technologie a
zabezpečovací techniku ovládá inteligentní systém řízení domácnosti. Otopnou
plochu v jednotlivých místnostech tvoří systém elektrického podlahového
vytápění (pevně připojené dvoužilové topné kabely s ochranným opletením, typ
deviflex™ DTIP - 10 W/m a 18 W/m, max. povrchová teplota kabelu 65 °C). V
koupelnách jsou elektrická koupelnová tělesa a přímotopné žebříky, ve
společných prostorech nástěnné elektrické přímotopné konvektory.
Ve všech bytech je také decentrální rovnotlaké větrání s nuceným přívodem
upraveného venkovního vzduchu, s odvodem spotřebovaného vzduchu a rekuperací
tepla (nástěnné rekuperační jednotky jsou v koupelnách či technických
místnostech). Ve všech bytech je rovněž chladicí zařízení typu multisplit. V
obývacích pokojích jsou ploché podstropní klimajednotky s horizontálním
výdechem upraveného vzduchu, v ložnicích nástěnné klimajednotky nad dveřmi.
Byty mají venkovní chladicí jednotky na terase, v některých případech jsou
venkovní chladicí jednotky umístěné na střeše.
Hana Vinšová
Článek vyšel v časopise
Stavitel 12/2016
Místo: Praha 5 – Zlíchov
Investor: CTR group a.s.
Návrh a projekt: Architektonický atelier ABV – Ing. arch. Petr Benda, Ing. arch.
Eva Letovská, Ing. arch. Jan Viktorin; stavební část Ing. Jakub Kašpar; statika
Ing. Jan Margold
Dodavatel: Ridera Stavební a.s., Divize Praha, stavbyvedoucí Ing. Milan Trsek
Finanční objem stavby: 91 mil. Kč bez DPH
Základní informace o objektu
Kategorie
Novostavby
Dokončení
2016
