Lávka přes Dřetovický potok
Kladno Vrapice
(21. 10. 2019) Ondřej
Císler a Petr Tej
-
Aoc architekti, Kloknerův ústav ČVUT v Praze: Lávka přes Dřetovický potok v obci Vrapice
-
Aoc architekti, Kloknerův ústav ČVUT v Praze: Lávka přes Dřetovický potok v obci Vrapice
-
Aoc architekti, Kloknerův ústav ČVUT v Praze: Lávka přes Dřetovický potok v obci Vrapice
-
Aoc architekti, Kloknerův ústav ČVUT v Praze: Lávka přes Dřetovický potok v obci Vrapice
-
Aoc architekti, Kloknerův ústav ČVUT v Praze: Lávka přes Dřetovický potok v obci Vrapice
-
Aoc architekti, Kloknerův ústav ČVUT v Praze: Lávka přes Dřetovický potok v obci Vrapice
-
Aoc architekti, Kloknerův ústav ČVUT v Praze: Lávka přes Dřetovický potok v obci Vrapice
-
Aoc architekti, Kloknerův ústav ČVUT v Praze: Lávka přes Dřetovický potok v obci Vrapice
-
Aoc architekti, Kloknerův ústav ČVUT v Praze: Lávka přes Dřetovický potok v obci Vrapice
-
Aoc architekti, Kloknerův ústav ČVUT v Praze: Lávka přes Dřetovický potok v obci Vrapice
-
Aoc architekti, Kloknerův ústav ČVUT v Praze: Lávka přes Dřetovický potok v obci Vrapice
-
Aoc architekti, Kloknerův ústav ČVUT v Praze: Lávka přes Dřetovický potok v obci Vrapice
-
Aoc architekti, Kloknerův ústav ČVUT v Praze: Lávka přes Dřetovický potok v obci Vrapice
-
Aoc architekti, Kloknerův ústav ČVUT v Praze: Lávka přes Dřetovický potok v obci Vrapice
-
Aoc architekti, Kloknerův ústav ČVUT v Praze: Lávka přes Dřetovický potok v obci Vrapice
-
Aoc architekti, Kloknerův ústav ČVUT v Praze: Lávka přes Dřetovický potok v obci Vrapice
-
Aoc architekti, Kloknerův ústav ČVUT v Praze: Lávka přes Dřetovický potok v obci Vrapice
-
Aoc architekti, Kloknerův ústav ČVUT v Praze: Lávka přes Dřetovický potok v obci Vrapice
-
Aoc architekti, Kloknerův ústav ČVUT v Praze: Lávka přes Dřetovický potok v obci Vrapice
-
Aoc architekti, Kloknerův ústav ČVUT v Praze: Lávka přes Dřetovický potok v obci Vrapice
-
Aoc architekti, Kloknerův ústav ČVUT v Praze: Lávka přes Dřetovický potok v obci Vrapice
-
Aoc architekti, Kloknerův ústav ČVUT v Praze: Lávka přes Dřetovický potok v obci Vrapice
-

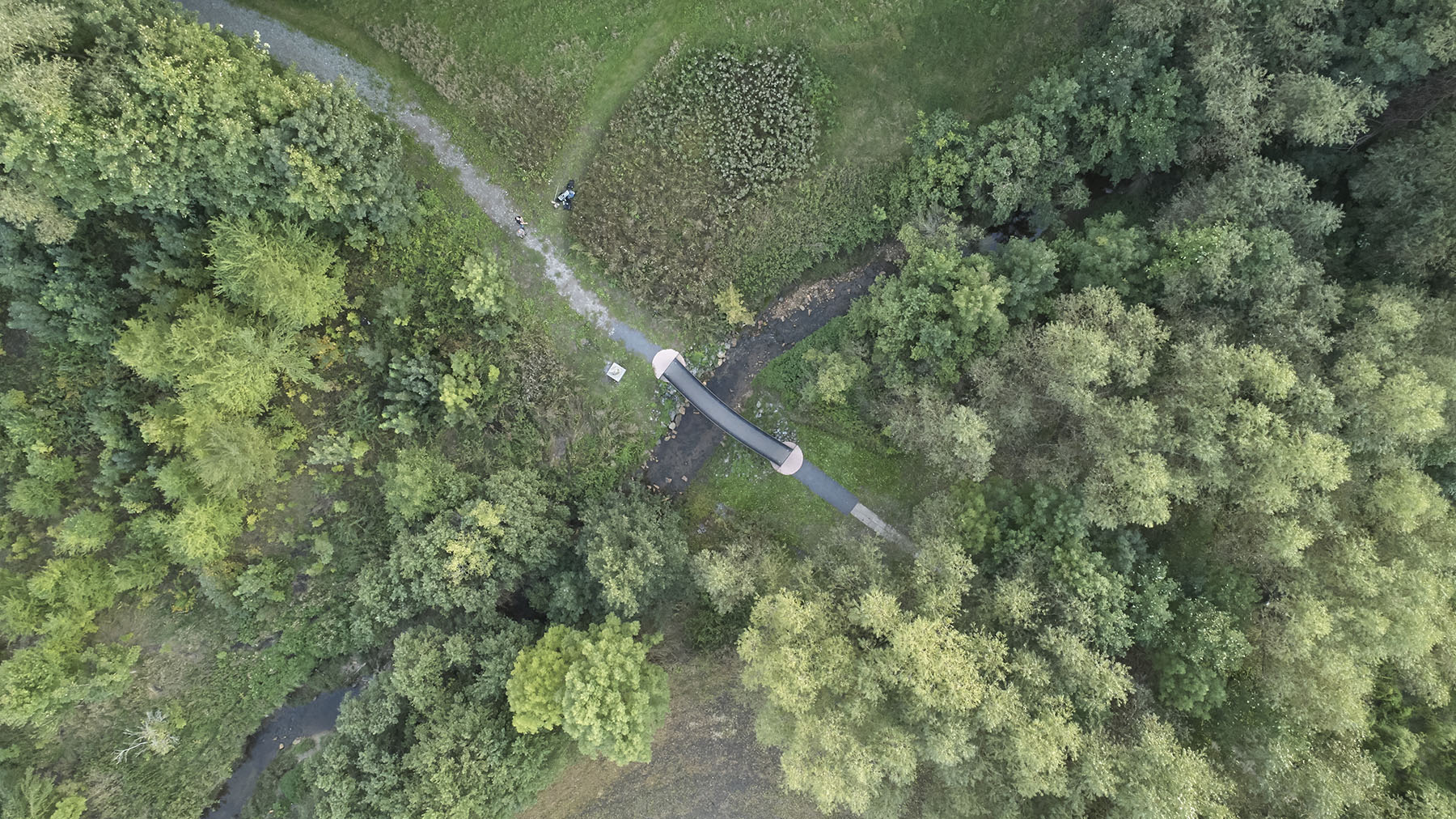

Situace
-

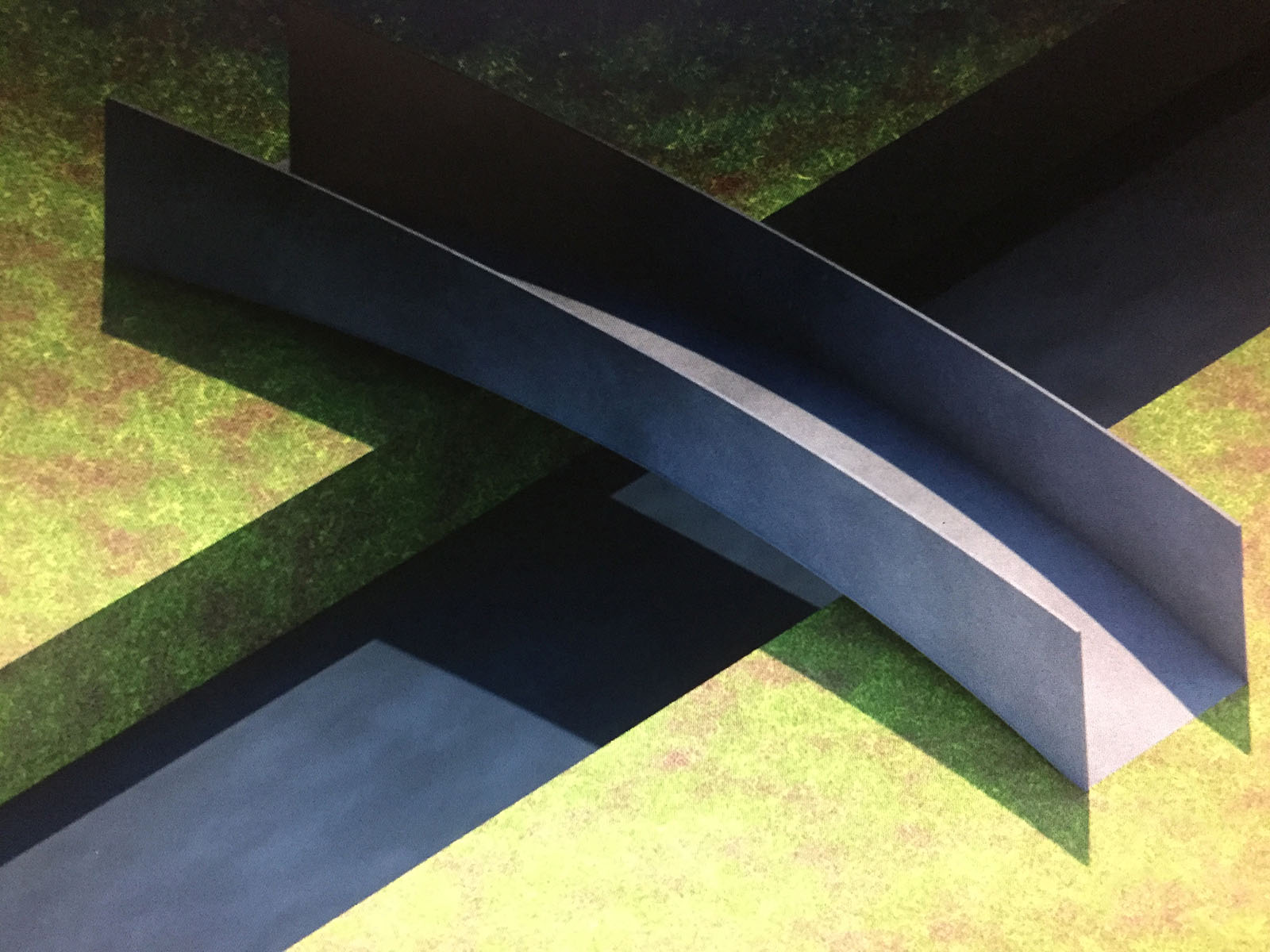

Schema
-

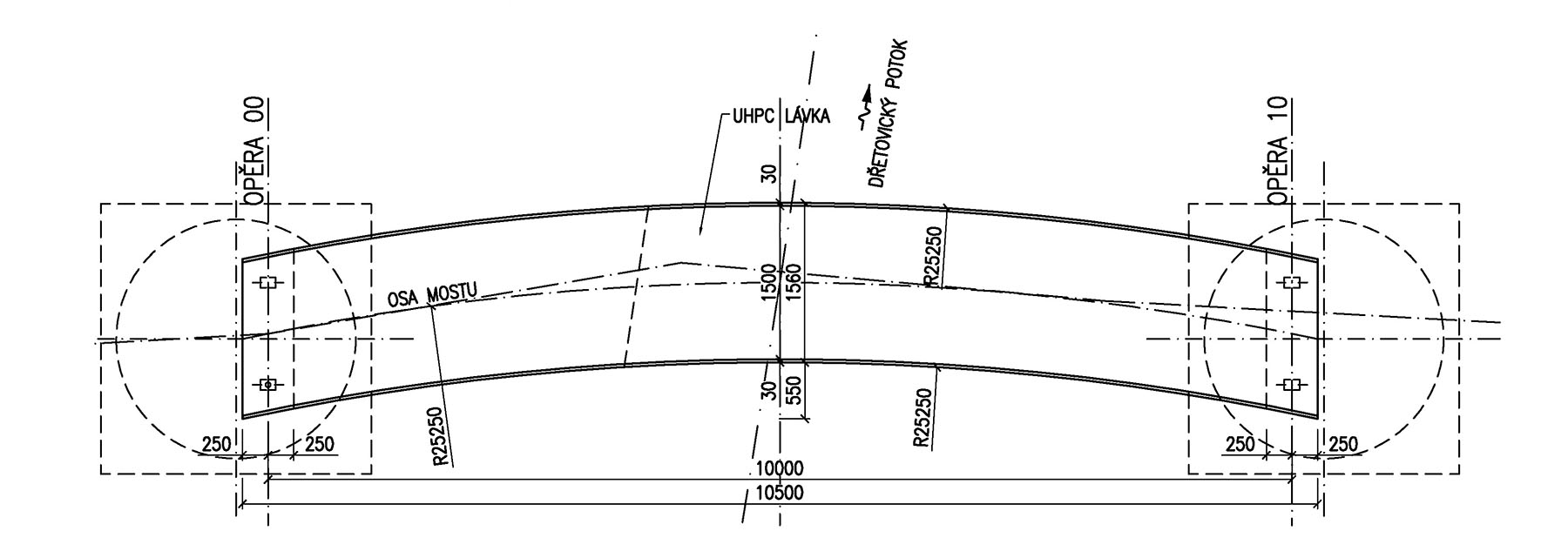

Půdorys
-

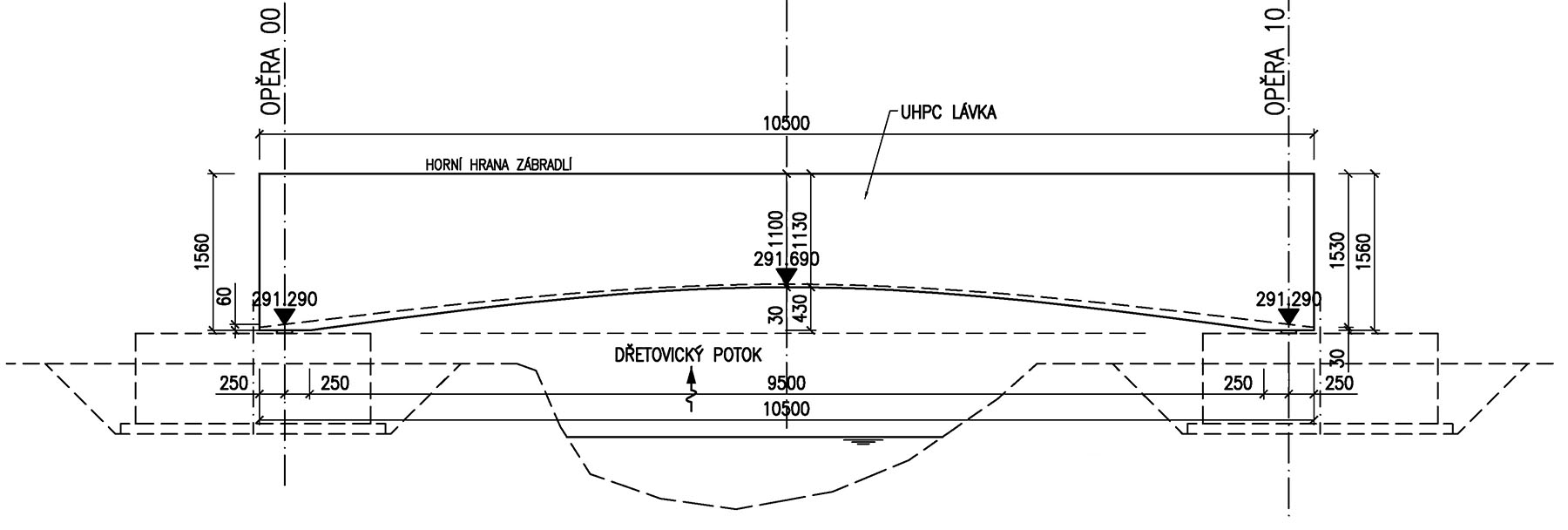

Podélný řez
-

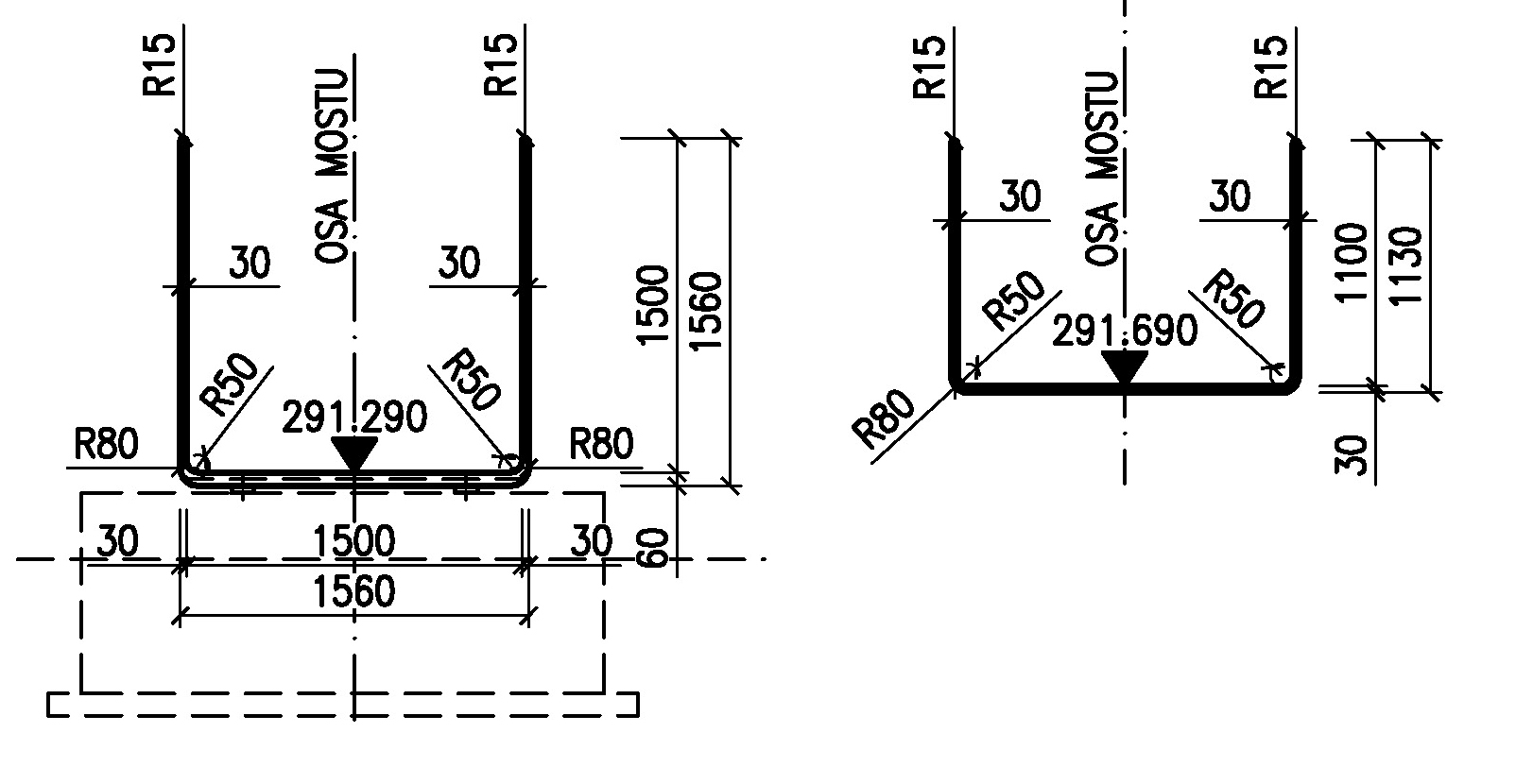

Příčné řezy
-

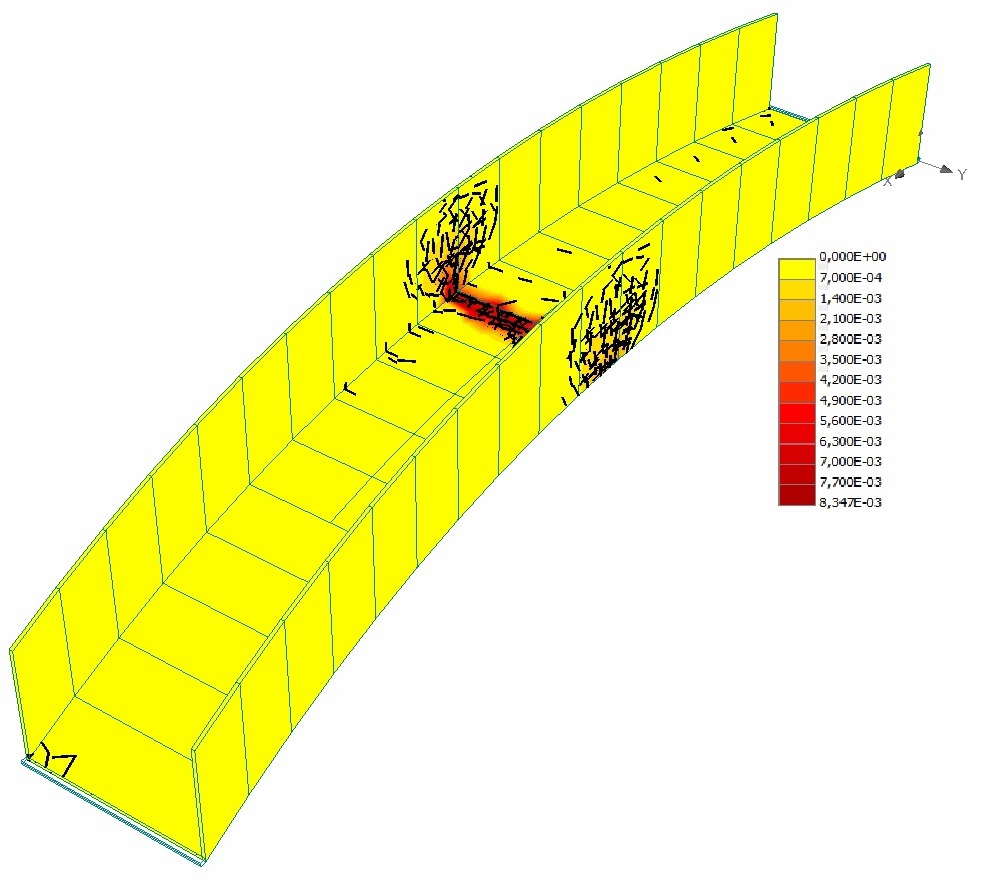

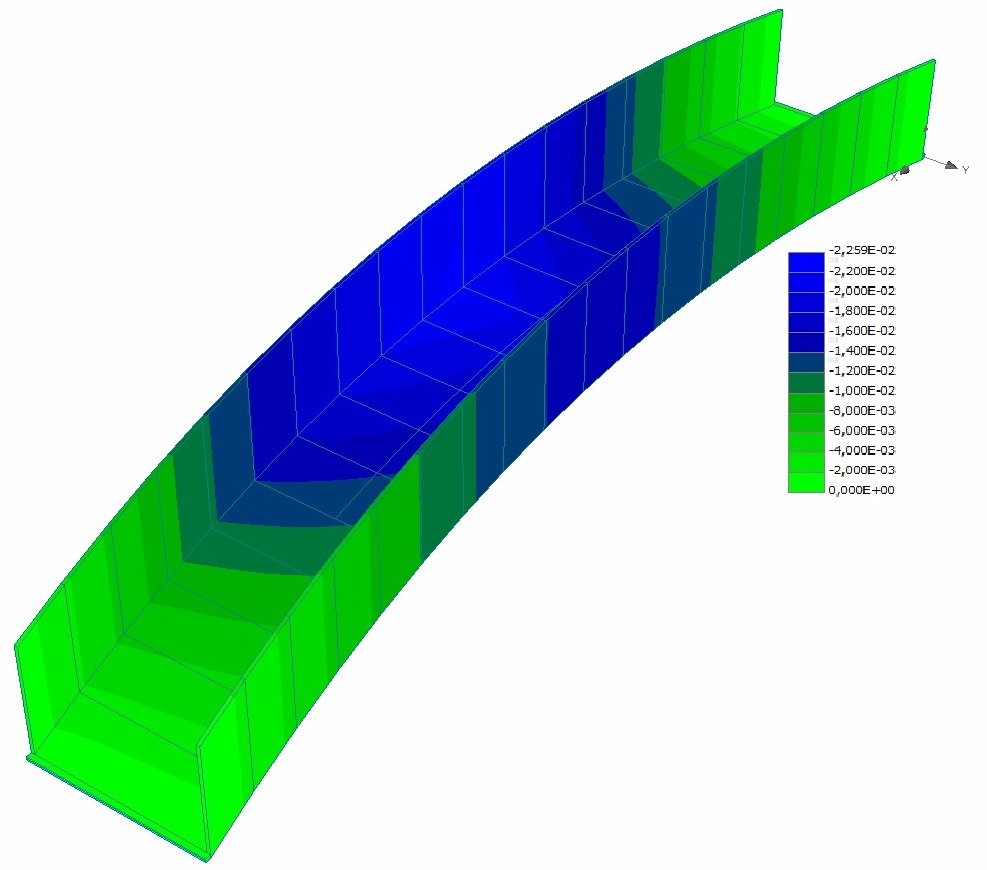

Výsledky analýzy mostu z UHPC
-
Trhliny těsně před selháním konstrukce
-

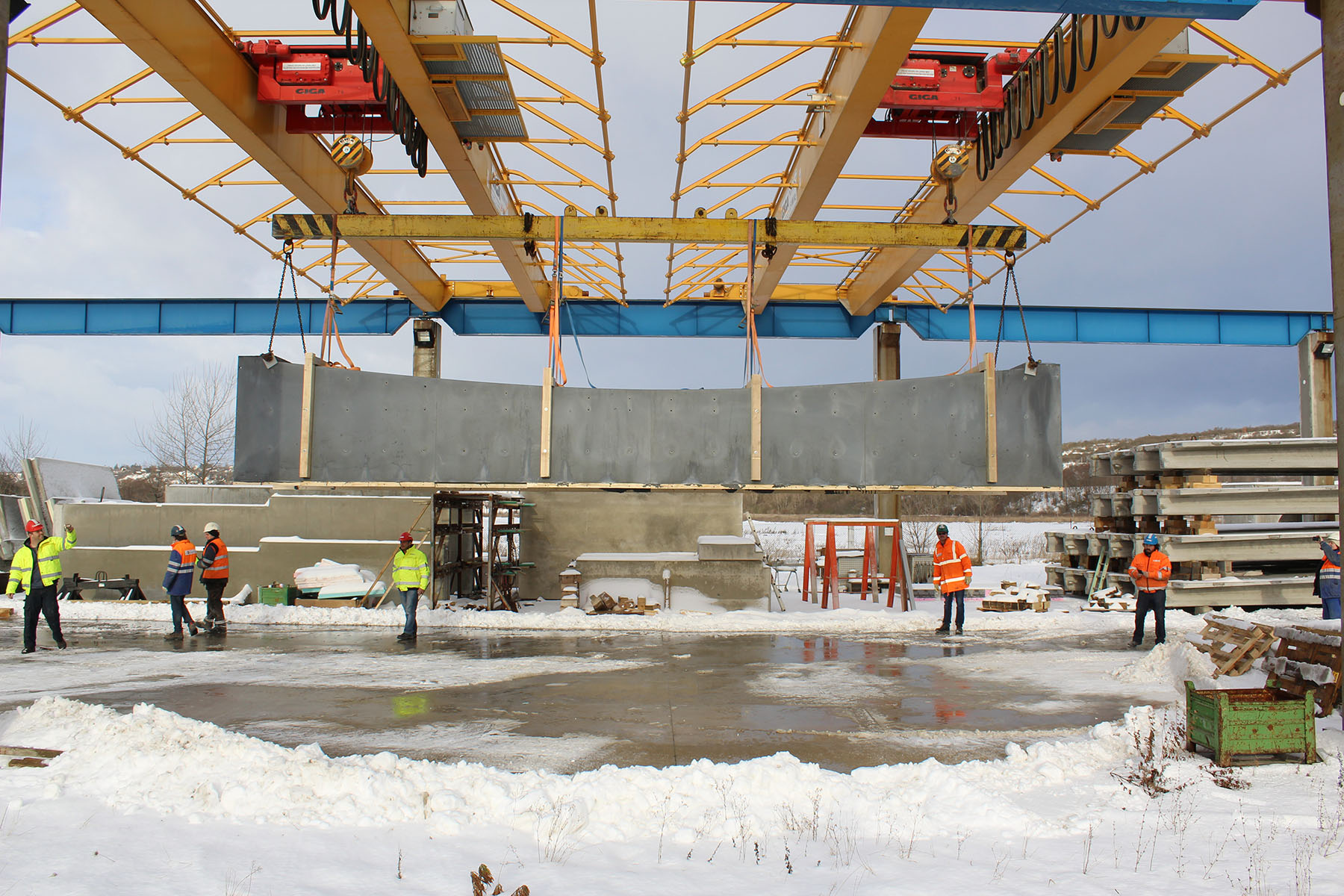

Výstavba lávky (foto: Prefa)
Lávka přes Dřetovický potok

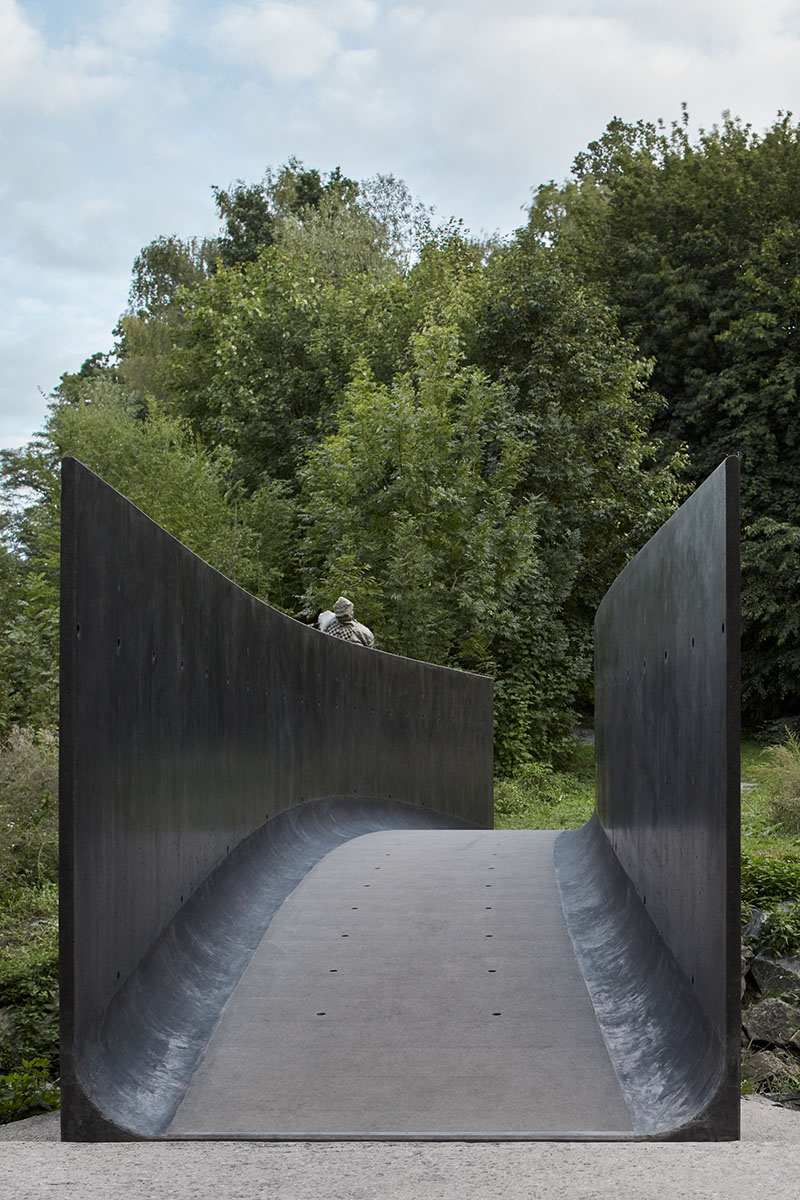

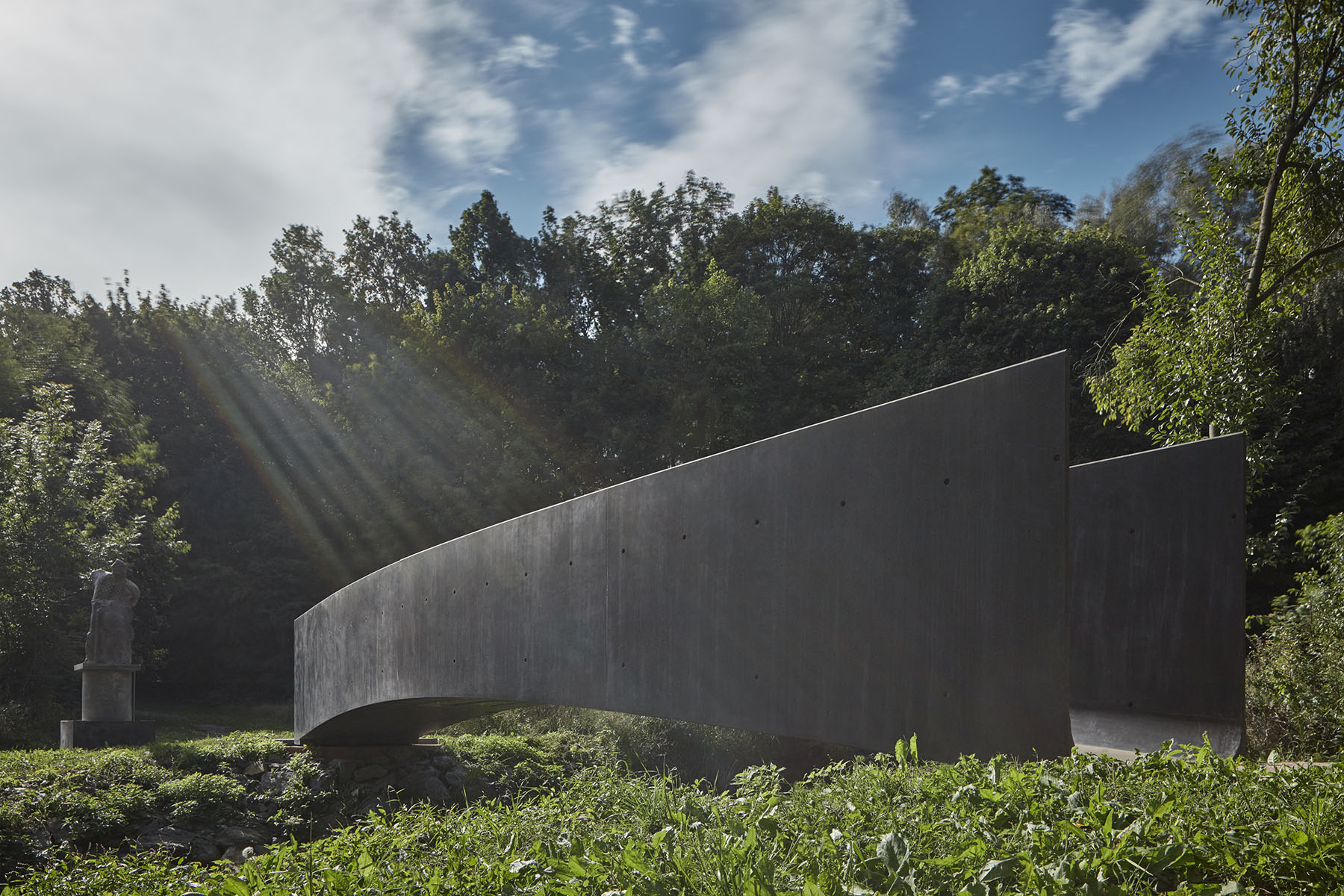

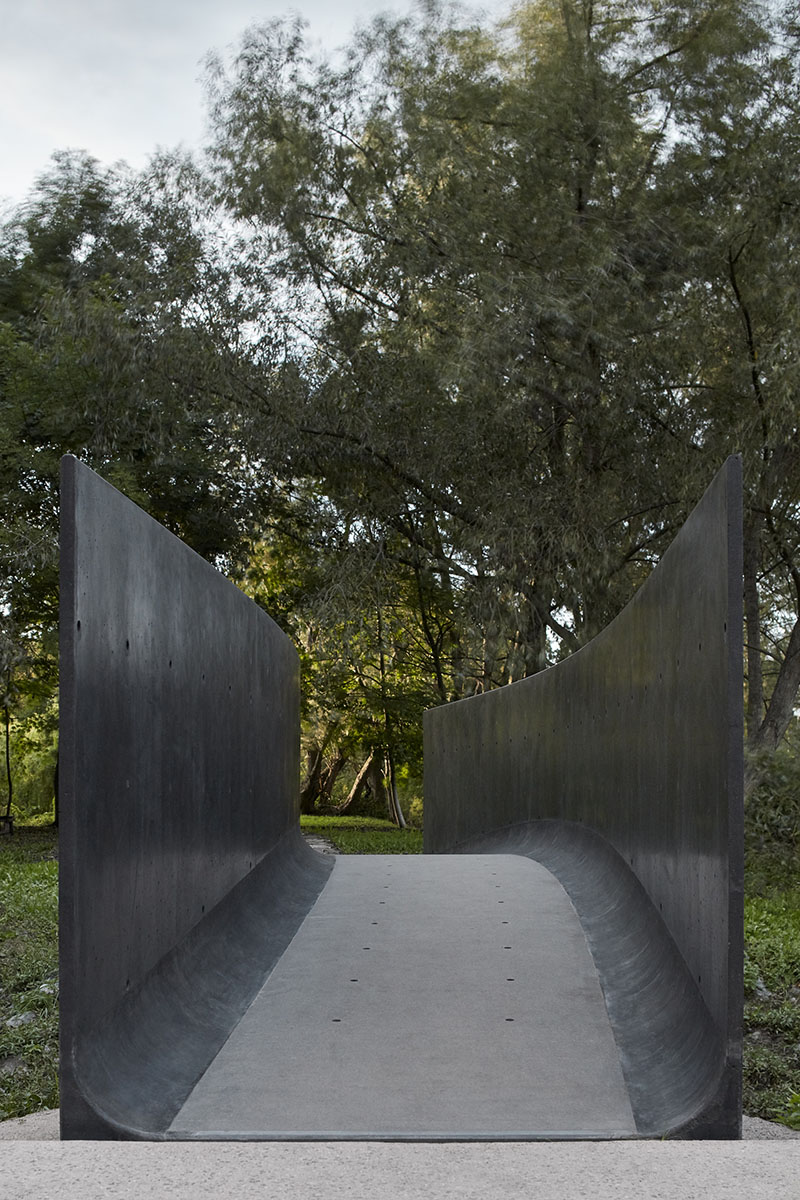

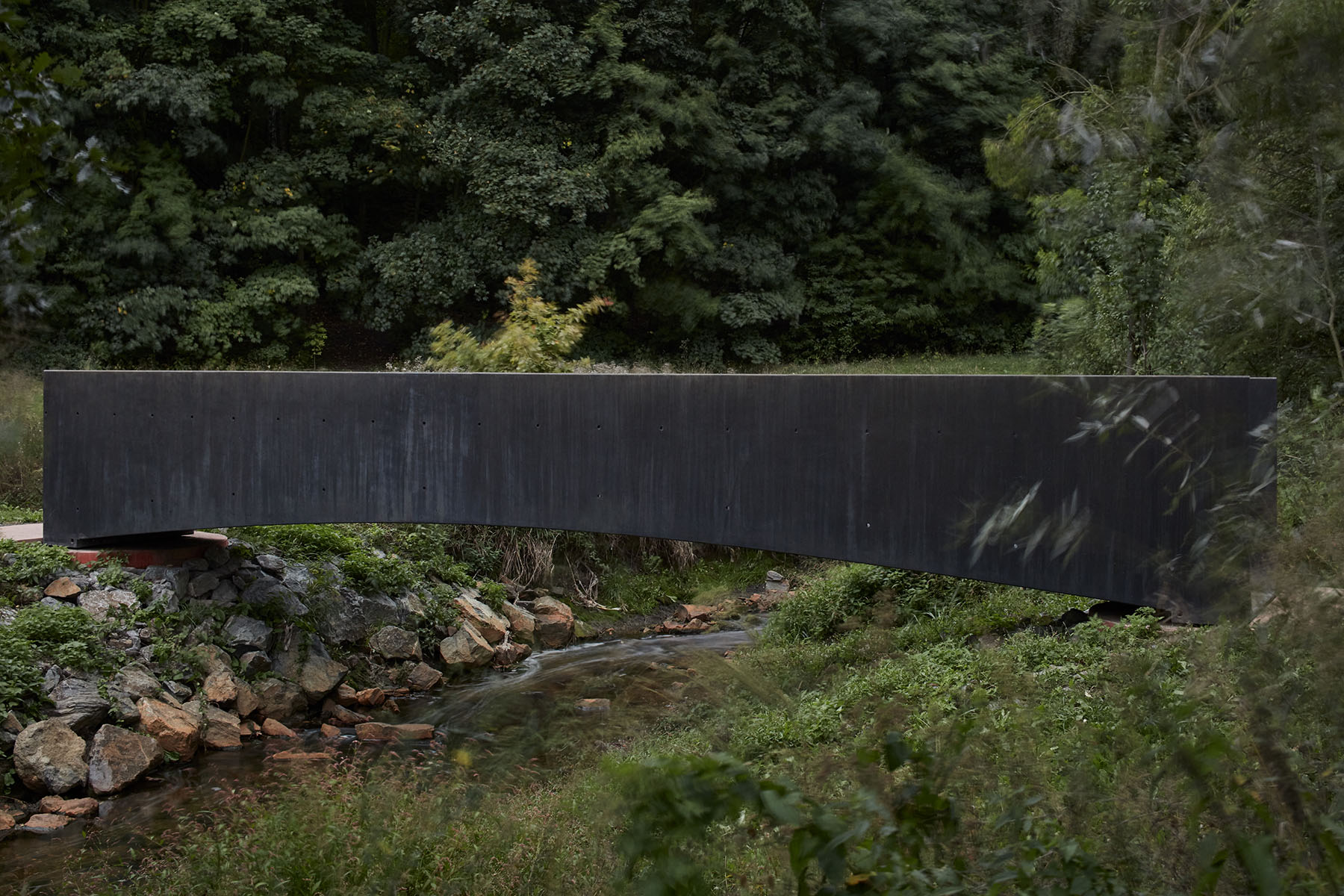

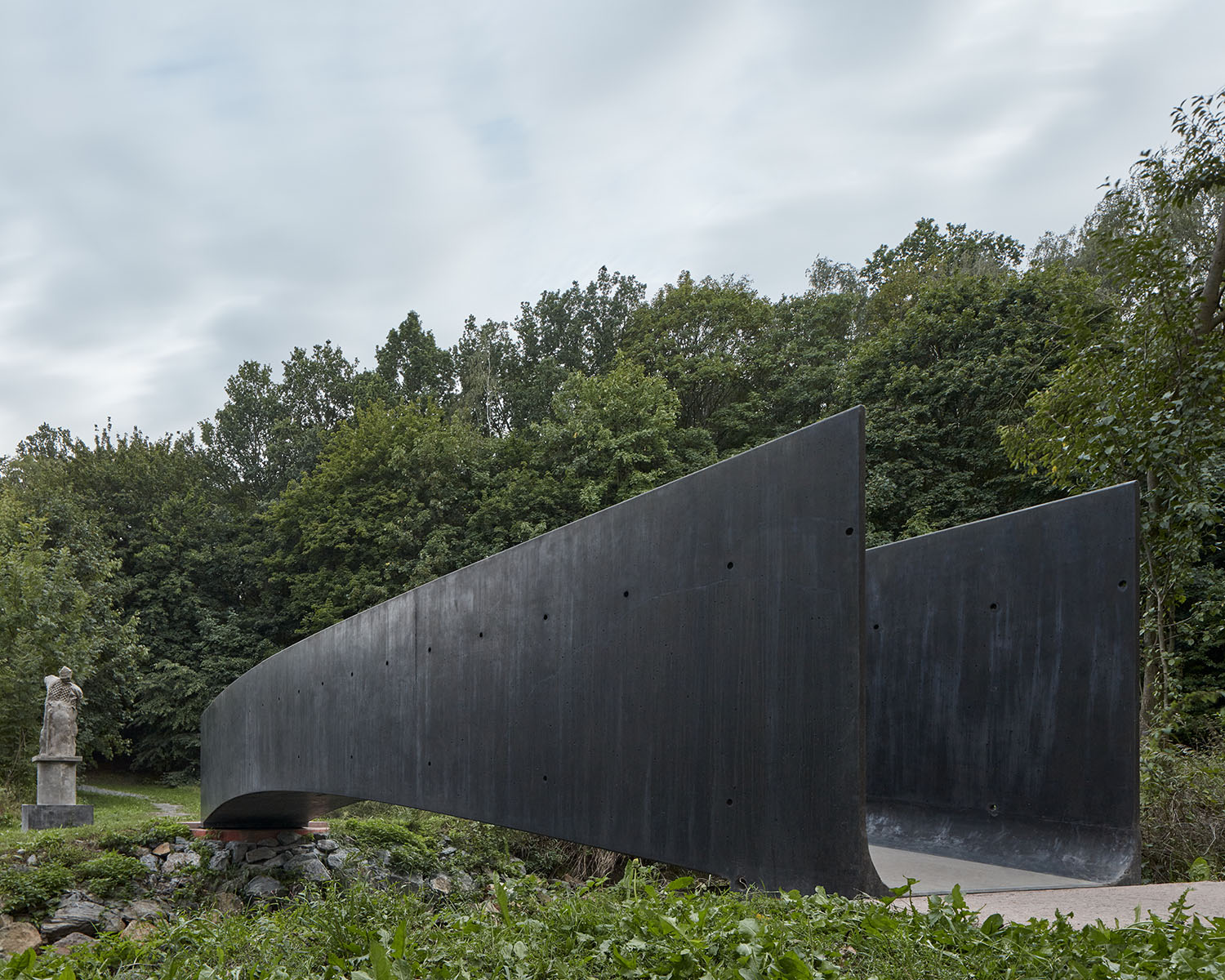

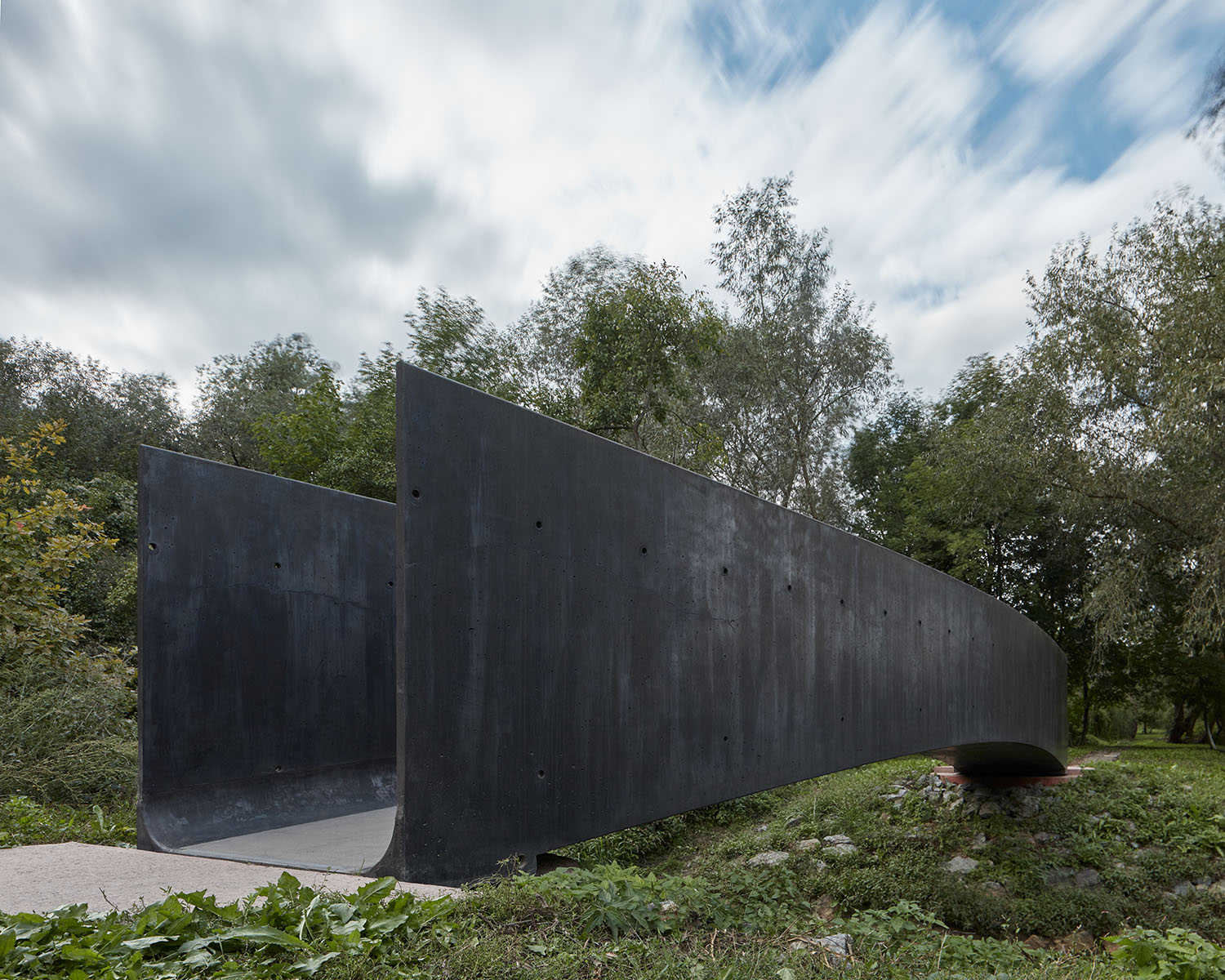

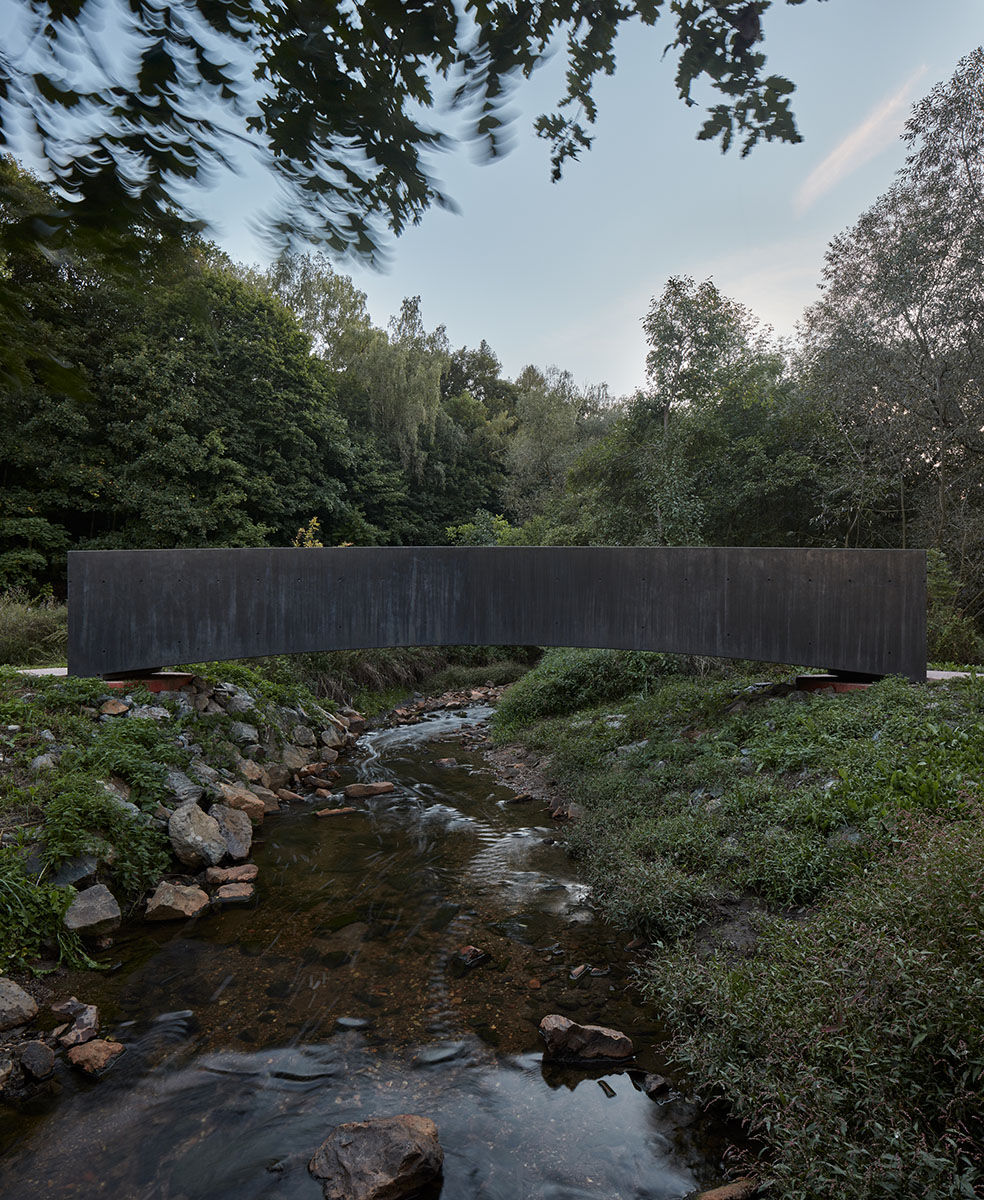

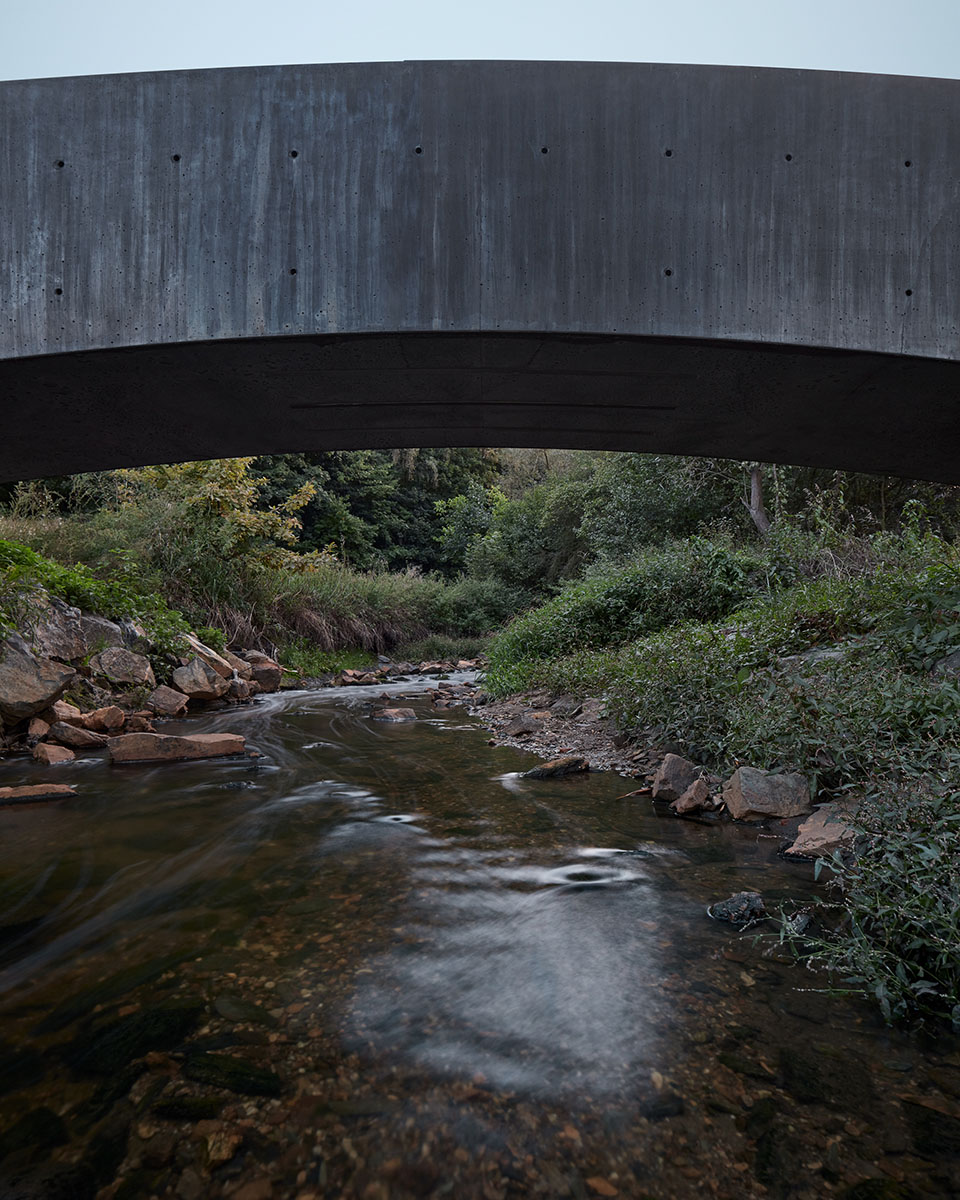

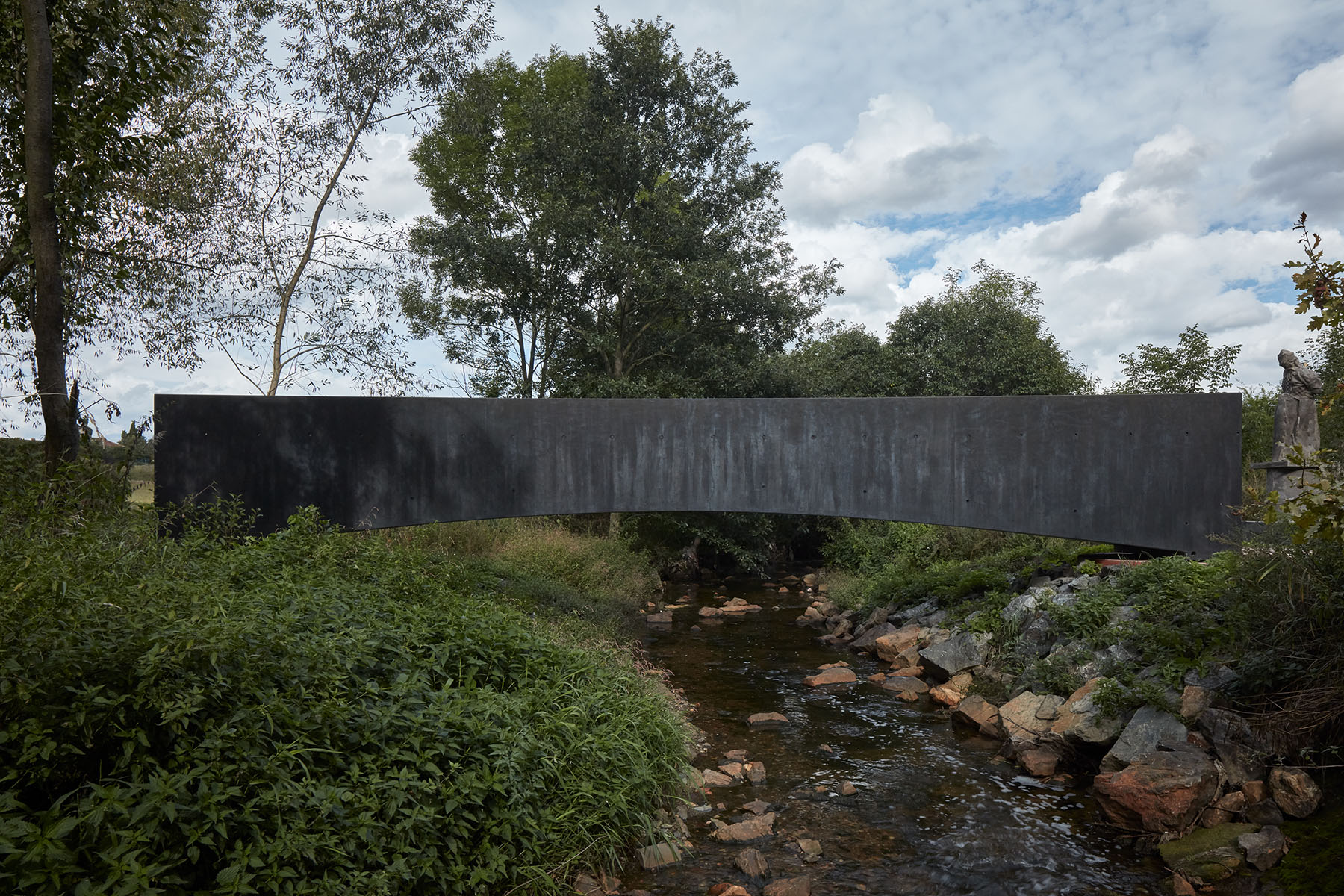

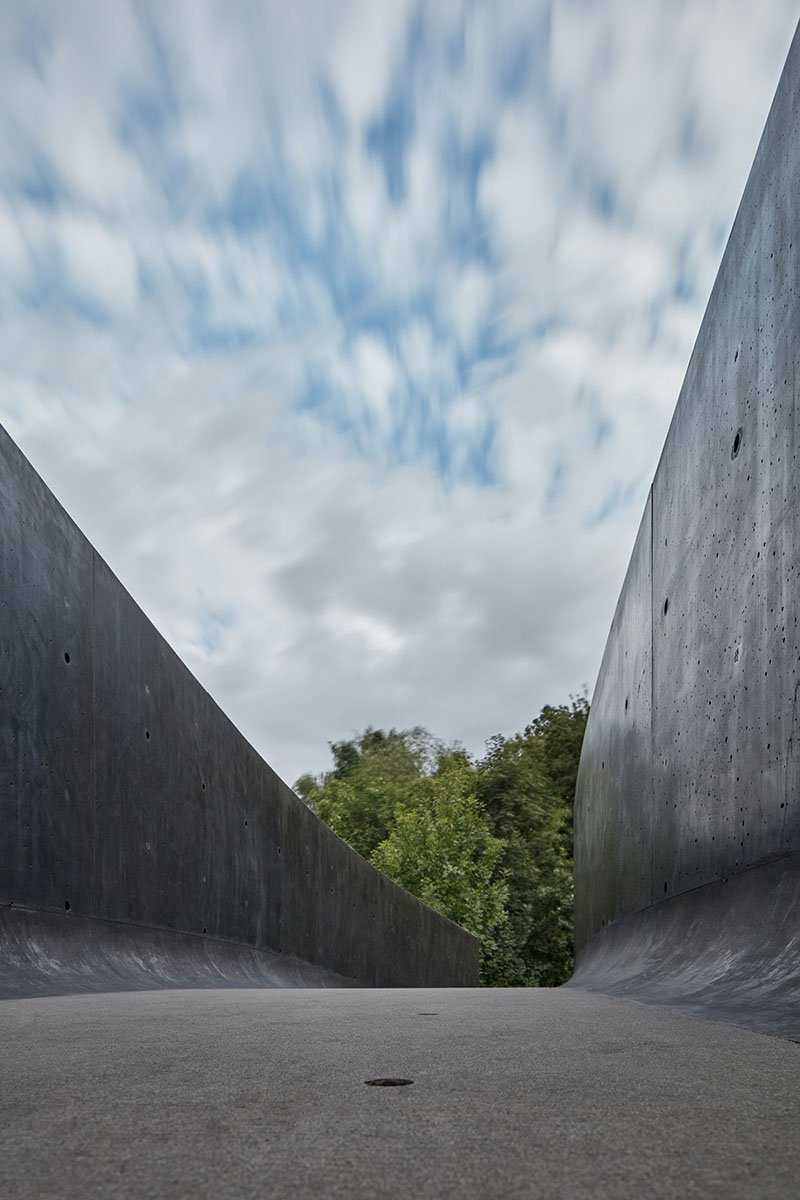

Lávka přes Dřetovický potok ve Vrapicích
u Kladna se nachází na pěší cestě ze vsi na hřbitov. Je zasazena do
pozoruhodného přírodního kontextu, který do určité míry nahrazuje urbanizovaný
veřejný prostor v obci. Krajina v okolí Vrapic je geologicky velmi zajímavá,
nachází se zde například naleziště zkamenělých žraločích zubů. Louka v okolí
lávky bývá často zaplavována a krajina v bezprostředním okolí lávky je
charakteristická jak soustavnými lidskými zásahy, tak relativní divokostí,
určenou neustálými změnami díky povodním. Lávka je koncipována ve vyšším
smyslu jako magický portál mezi světem
živým a mrtvých, či jako numinózní objekt z Vesmírné odysey. Je provedena
z vysokopevnostního mrazuvzdorného UHPC betonu třídy C110/130
s rozptýlenou výztuží. Unikátní architektonický návrh zkoumá hranice lehkosti
a subtilnosti pěší lávky, výtvarně je založen na uhrančivosti černého,

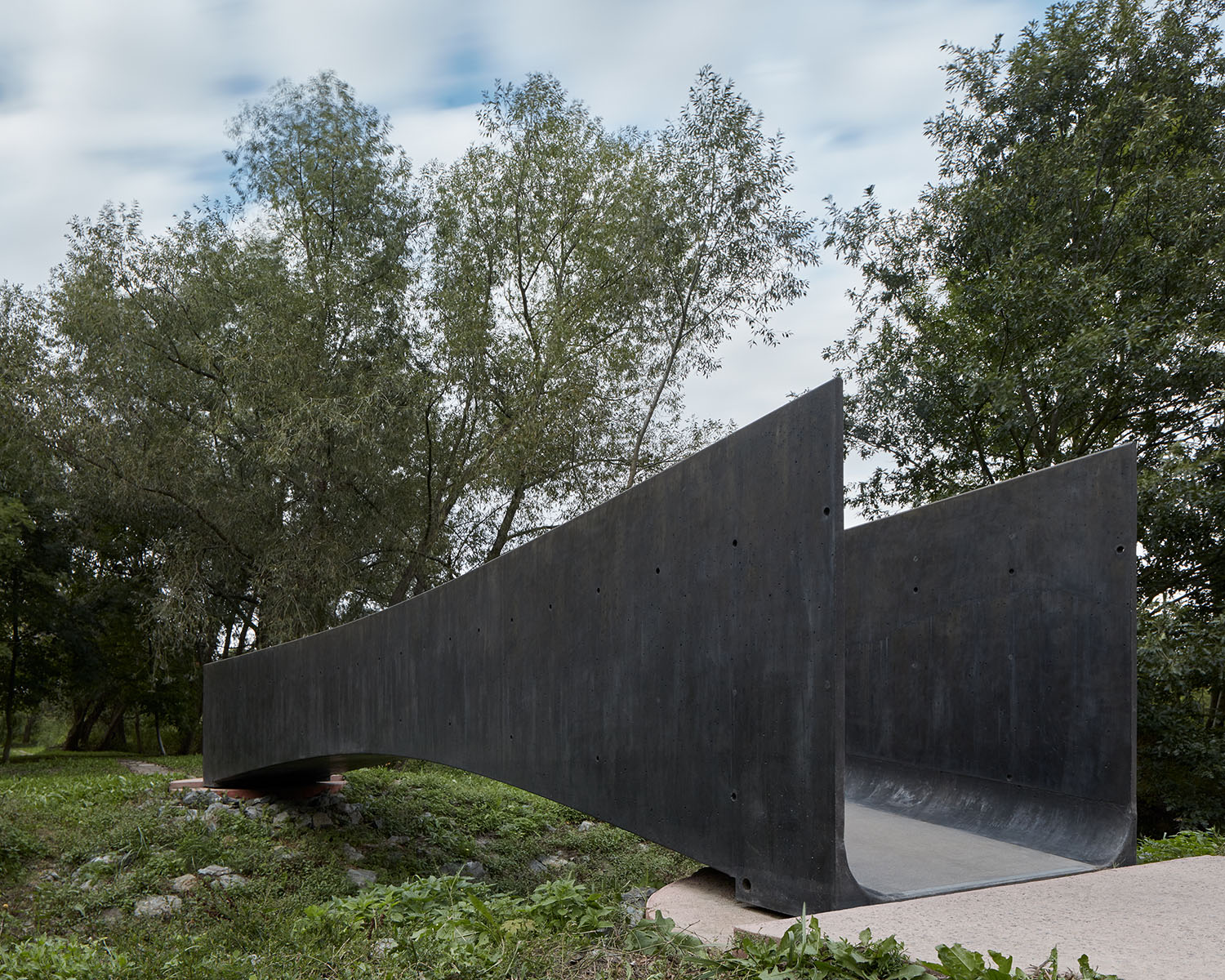

technologicky extrémně vyspělého materiálu. Konstrukční řešení na rozpon 10 m se
vzepětím 0,4 m vhodně využívá dvojí zakřivení geometrie lávky, stabilizuje
konstrukci v obou stěžejních směrech a umožňuje jednoduché zavětrování
zábradlí lávky. Příčný profil lávky má šířku 1,5 m. Objem spotřebovaného
materiálu je 1,4 m3, váha lávky je cca 3,5 t. Během ověřování
vlastností konstrukce a technologie odlévání byl vytvořen prototyp, který byl

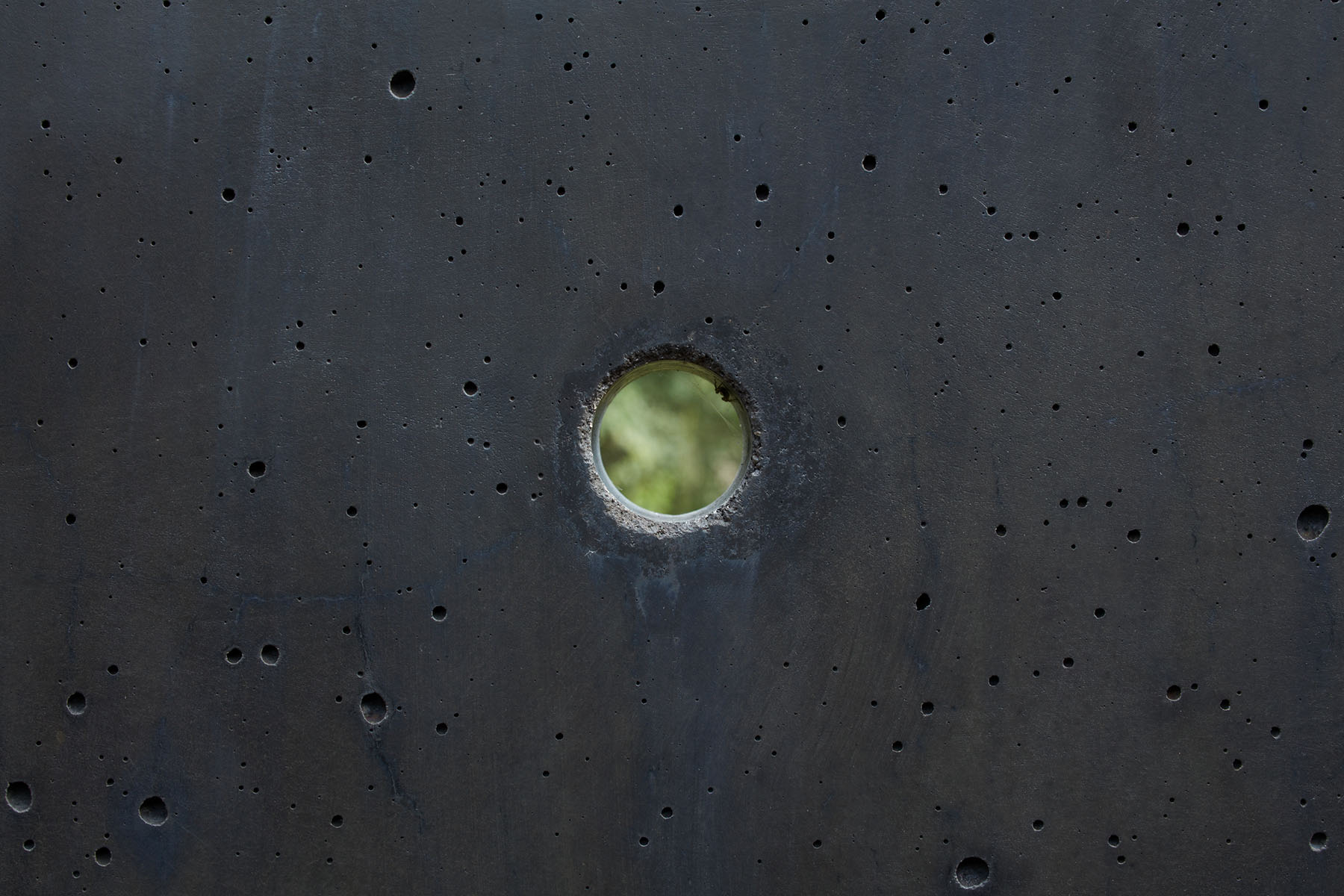

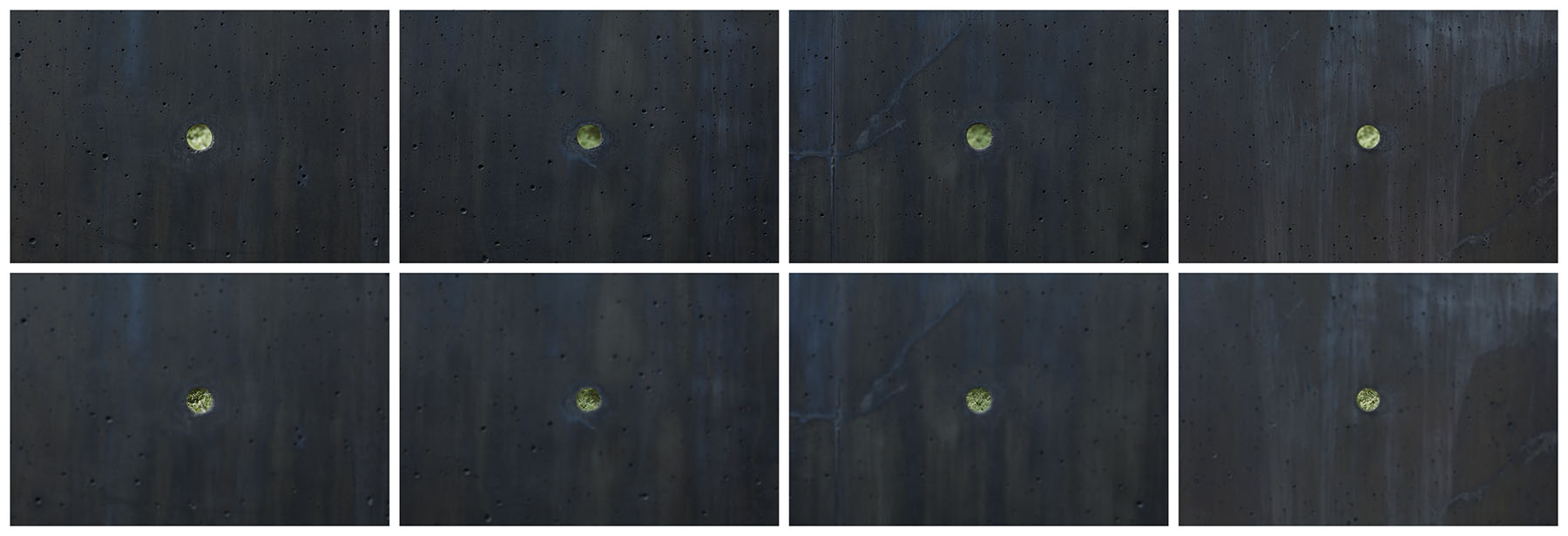

podroben zátěžovým zkouškám. Materiál je
probarvený ve hmotě, povrchově patinovaný leptáním a v klíčových detailech

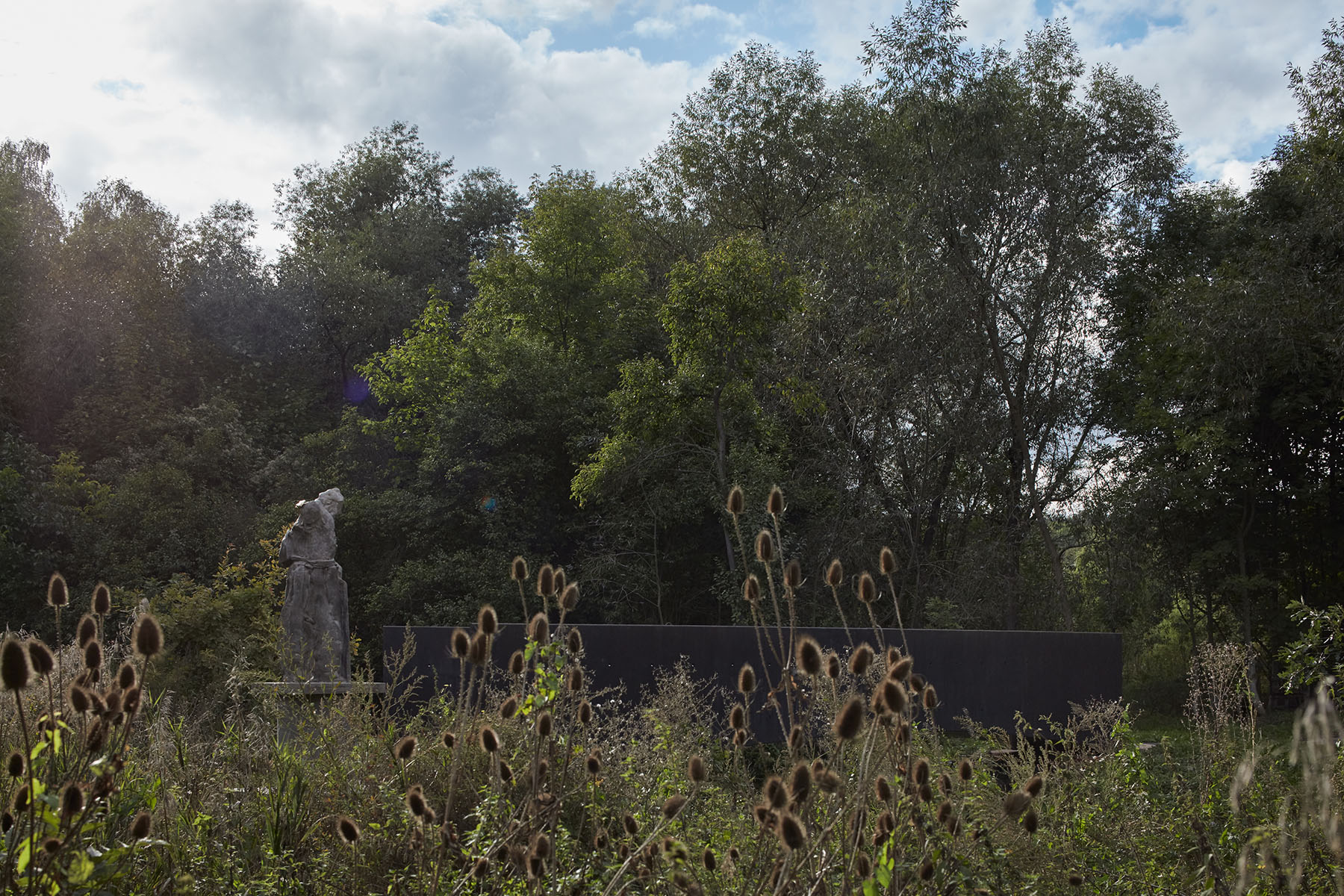

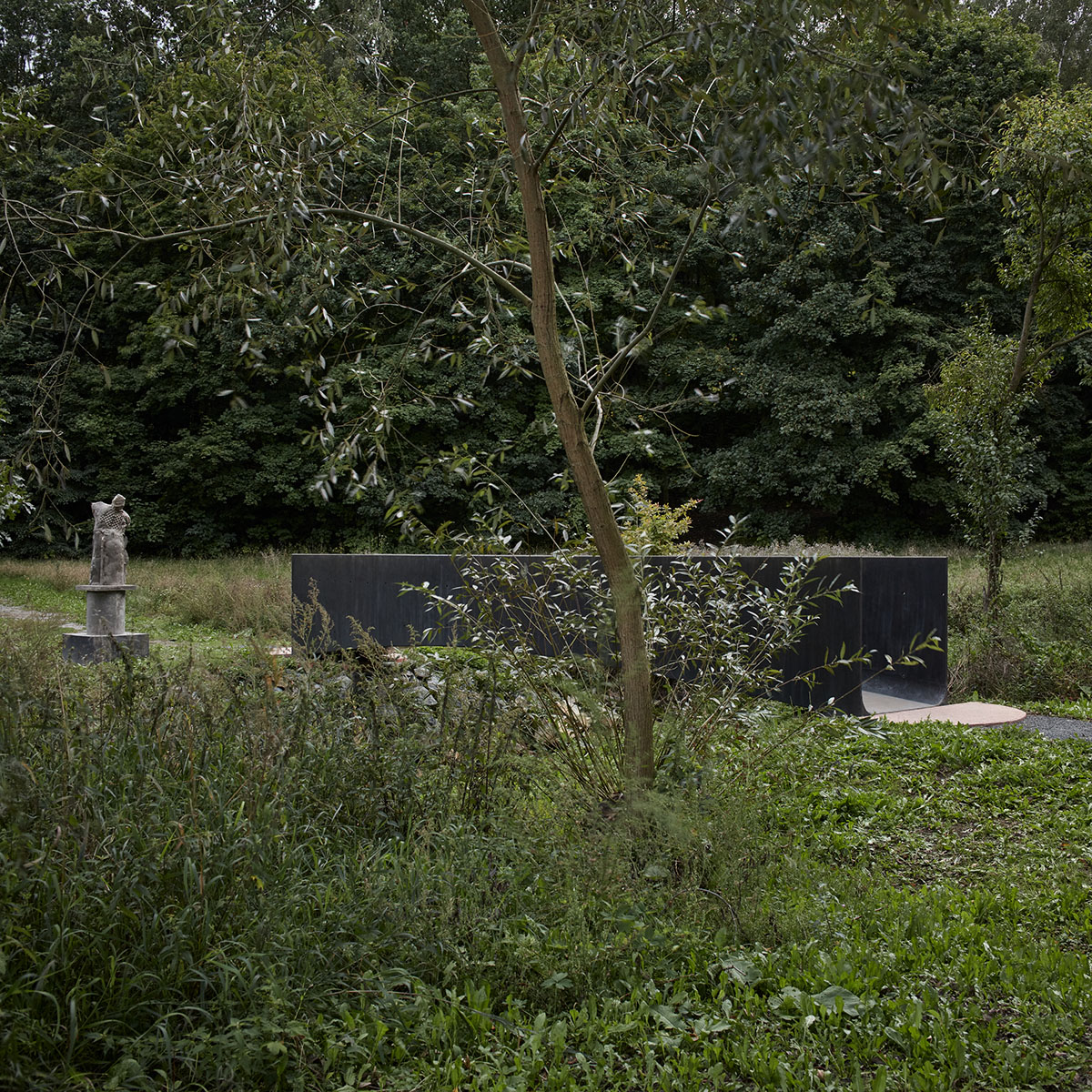

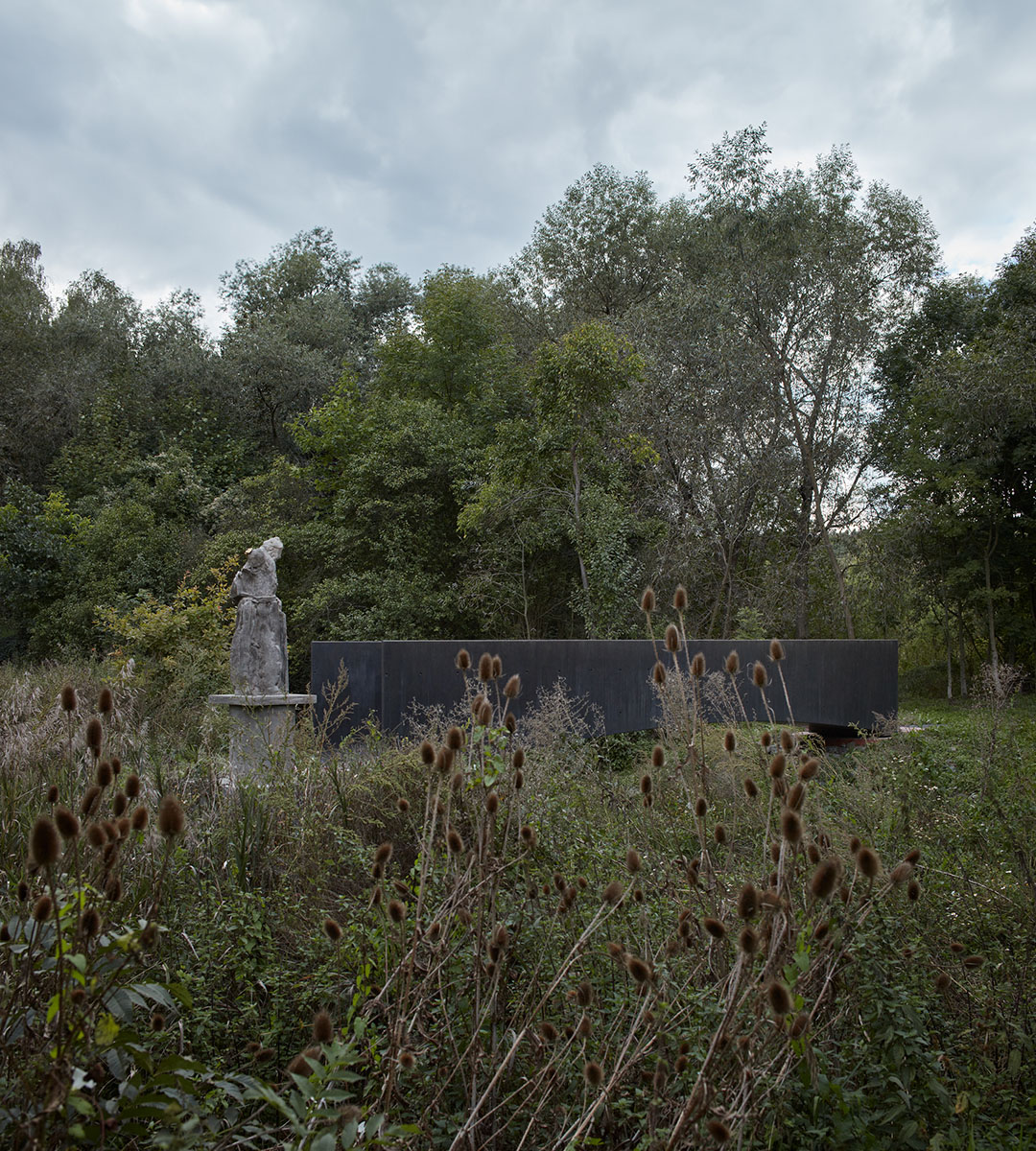

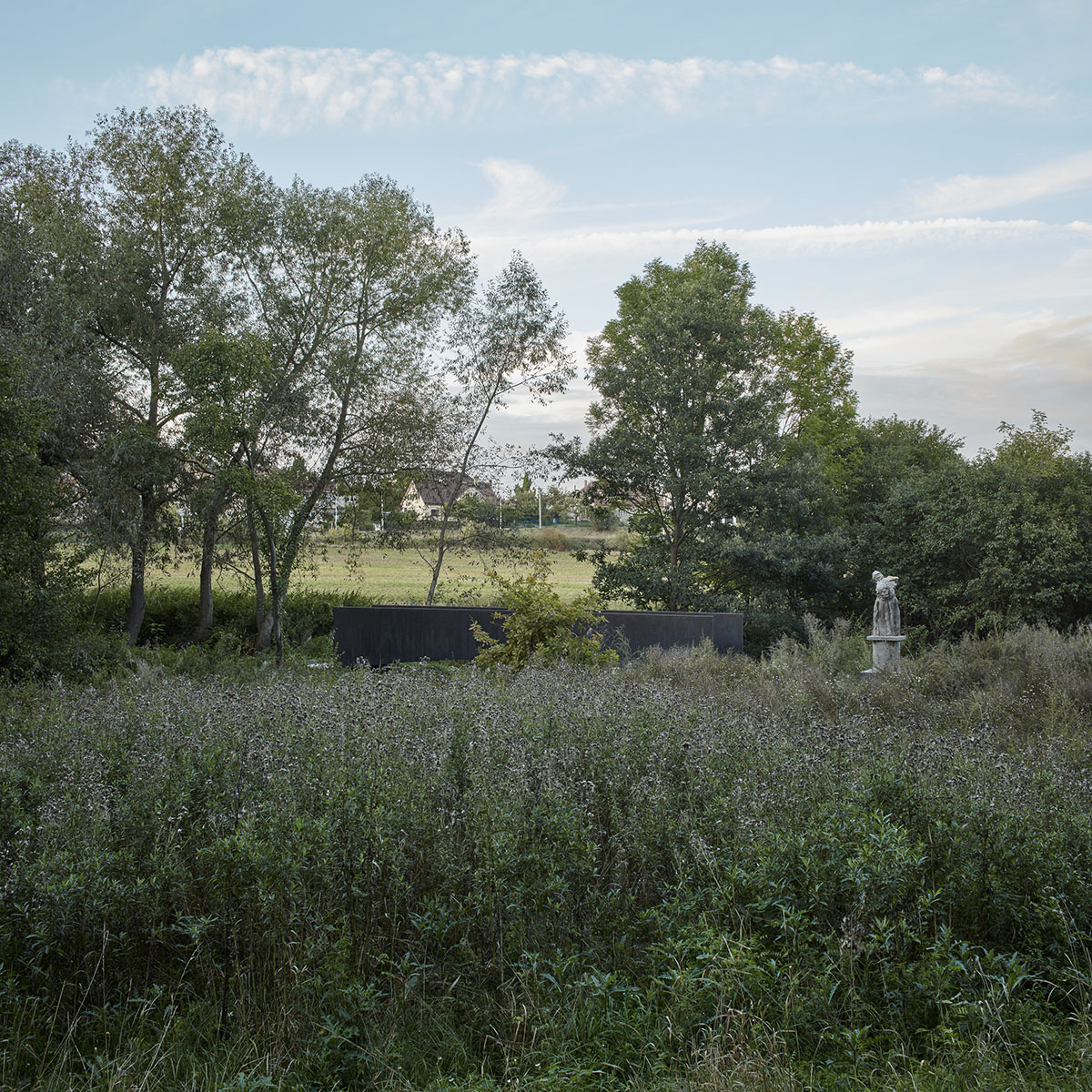

ručně dobrušovaný. Do protipostavení k lávce je umístěna socha „Strážce“ z
dílny sochaře Prof. Jana Hendrycha. Profesor Hendrych je mj. předním
odborníkem na barokní sochu umístěnou v kontextu mostu a krajiny a její
plastické modelace. Socha vychází z původních barokních předobrazů
(např. Jan Nepomucký), umísťovaných do komponované krajiny a doplňuje celkovou
prostorovou kompozici mostu. Stěžejním kompozičním tématem je zde také koncepce
mostu jako soklu či prostorového kontextu pro sochu. Socha je provedena z
materiálu analogického k materiálu mostu.AUTORSKÁ ZPRÁVA
Lávka přes Dřetovický potok v obci Vrapice, provedená z UHPFRC
Adresa projektu Kladno Vrapice
Klient: Statutární město Kladno
Studia: Aoc architekti, Kloknerův ústav ČVUT v Praze
Autoři: Ondřej Císler – Aoc architekti, Petr Tej, architekt a konstruktér – Kloknerův ústav ČVUT v Praze
Spolupracovali:
Jan Hendrych / autor sochy
Jiří Kolísko / technologie odlévání / www.klok.cvut.cz
KŠ Prefa / výroba lávky
Rok projektu: 2018
Rok realizace: 2019
Rozloha: 19,5 m2
Náklady: cca 700 tis Kč
Fotografie: BoysPlayNice
Základní informace o objektu
Kategorie
Doprava/infrastruktura
