List z titanzinku
(27. 4. 2016) Střecha na novém zimním stadionu Ludvíka Koška v Turnově.
List z titanzinku

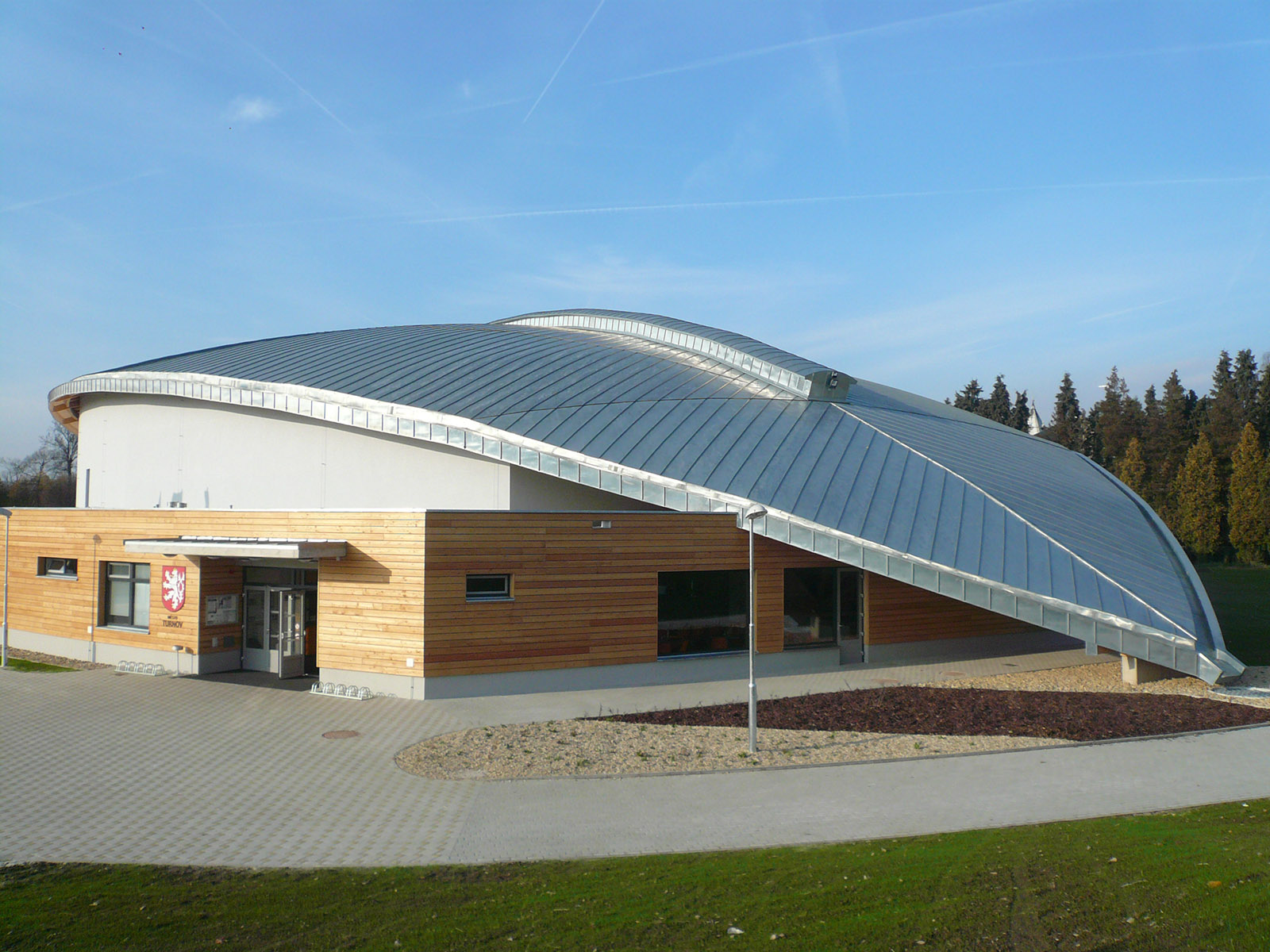

List na ledové ploše – tak působí střecha na novém zimním
stadionu Ludvíka Koška v Turnově, v nově budovaném sportovně
rekreačním areálu Maškova zahrada. Autoři návrhu jsou architekti Miloš Mlejnek
a Antonín Buchta z BFB Studia.
Tématem je příroda, a proto byl pro realizaci střešního pláště vybrán přírodní
materiál titanzinek RHEINZINK- prePATINA walzblank. Neupravený
povrch titanzinku doslova prochází několika přírodními fázemi zabarvování – zvětrávání.
Výsledná patina zachovává přírodní barevný tón povrchu po celou dobu životnosti
objektu a celá stavba harmonicky splyne s okolím. Trvalá hodnota stavby je
dána dlouhodobě trvalým estetickým vzhledem a dlouhou životností materiálu.
Skladba střechy
Fungující skladba střechy je podmínkou, aby se střecha mohla stát spolehlivou
součástí celé stavby. Dřevěnou nosnou konstrukci tvoří lepené vazníky
s rozponem dosahujícím až 45 m. Spodní pohledovou vrstvou je trapézový
plech s vlnou výšky 60 mm. Další souvrství je typické pro zimní stadiony.
Tepelná izolace tloušťky 100 mm sevřená mezi dvě bitumenové parozábrany.
Nezbytnou součástí střechy je větraná mezera o výšce 100 mm. Nasávání do
větrané mezery je zajištěno pod zaatikovým žlabem a výdech je v masivním
větraném hřebeni. Nosnou vrstvu pod plechovou krytinou z titanzinku tvoří
dřevěné bednění tloušťky 24 mm s položenou strukturní dělicí vrstvou.
Technické řešení

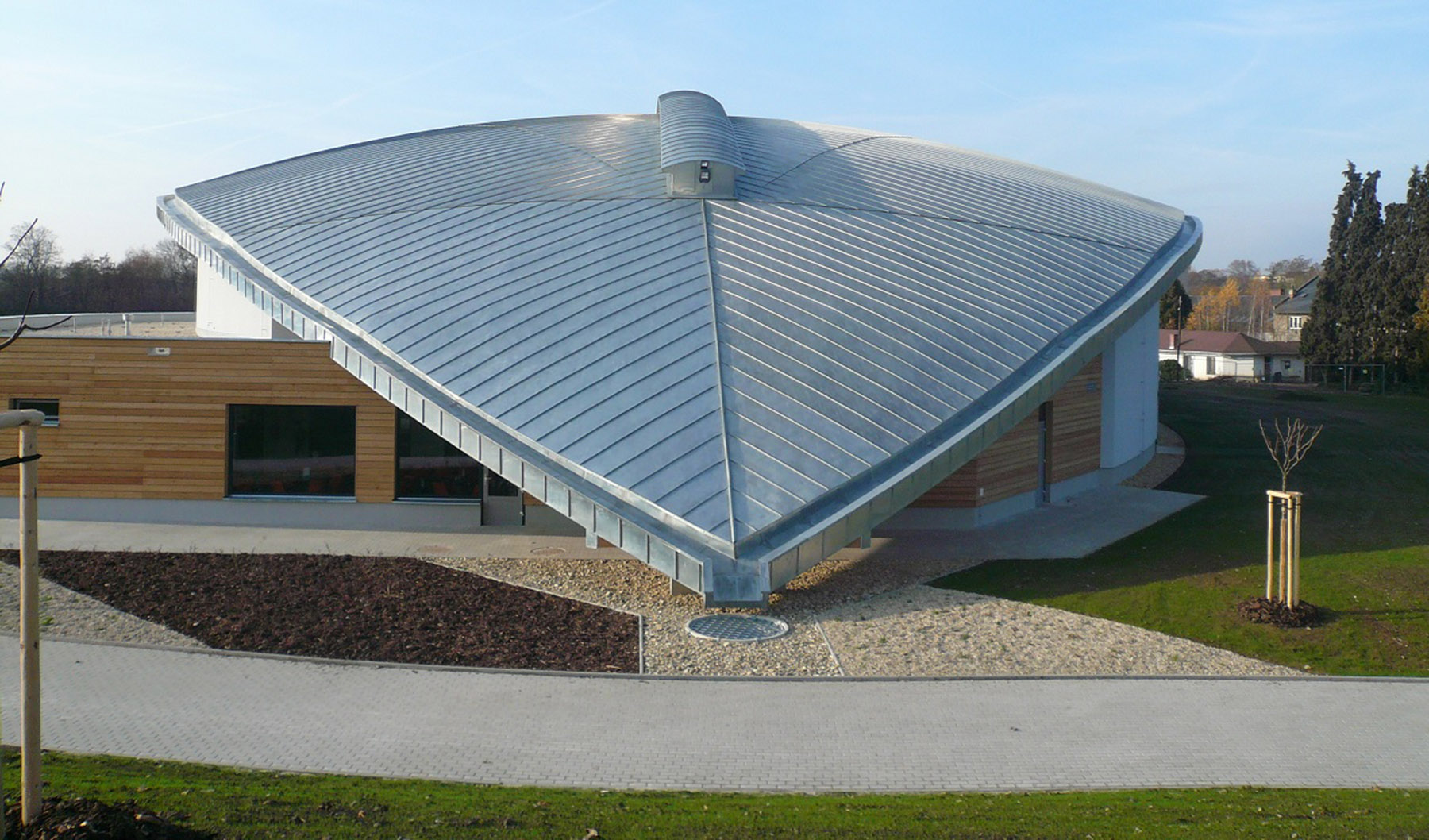

Střecha je pohledově dominantním prvkem. Jedná se o nepravidelně zaoblenou
plochu (podobající se výseči elipsoidu) imitující skutečný list spadlý ze
stromu na zem. Střecha se svažuje stejnoměrně na čtyři strany, což dalo
přirozený podnět pro rozdělení celé střechy na čtyři části, které jsou plošně i
profilově stejně veliké. Realizace probíhala na všech částech podle stejného
vzoru. Ideálním vyjádřením žilnatiny listu na střeše je vybraná krytina na dvojitou stojatou drážku. Směr
kladení pásů měl podle přání architektů připomínat kresbu skutečného listu. V reálu
bylo nutné najít v každé části střechy přirozenou spádnici, kterou pak
vedla hlavní středová osa kladení pásů. Krytí střechy je provedeno stejnou
krycí šířkou na obě strany od středové osy. Střechu opticky rozděluje na
polovinu masivní větraný hřeben, přecházející v dolních částech střechy na
hřeben nevětraný, provedený na dvojitou
úhlovou drážku. Rozdělené poloviny střechy se dál dělí, ve vrcholu na
konečné čtyři části nevětraným hřebenem navazujícím kolmo na hřeben větraný.
Vzhledem k velikosti ploch a délce použitých krytinových pásů bylo nutno
střechu příčně rozdělit. Jeden příčný spoj je technický a je proveden
v místě, kde prochází objektová dilatace. Spoj byl proveden s jednoduchou ležatou drážkou a bylo
nutno splnit podmínku, že bude moci dojít v tomto místě k posunu jednotlivých
střešních ploch až o 5 cm. Tato skutečnost by nastala v případě maximálního
zatížení střešního pláště sněhem. Druhý příčný spoj byl veden ve vazbě na přirozenou
spádnici a rozděluje krytinové pásy ve zbylé části střechy zhruba
v polovině. Provedení bylo s přídavnou drážkou vzhledem
k nižšímu sklonu střechy v místě dělení.
Zvolený kladečský plán podporuje zamýšlený vzhled a navíc se stal
nejekonomičtější volbou i nejrychlejším způsobem, jak splnit napjaté termíny
celé stavby. Samotné provedení krytí i přes dvojnásobné rozdělení střešní
plochy dodrželo přímou linii drážek od vrcholu střechy až po okapní hranu.
Optická provázanost ploch je pak viditelná na dělicích hranách přesně
nabíjecími pásy proti sobě.
Tvar listu vtisknutý do půdorysu střechy se uzavírá na
protilehlých koncích do pomyslného řapíku. Po celém vnějším obvodu střechy je

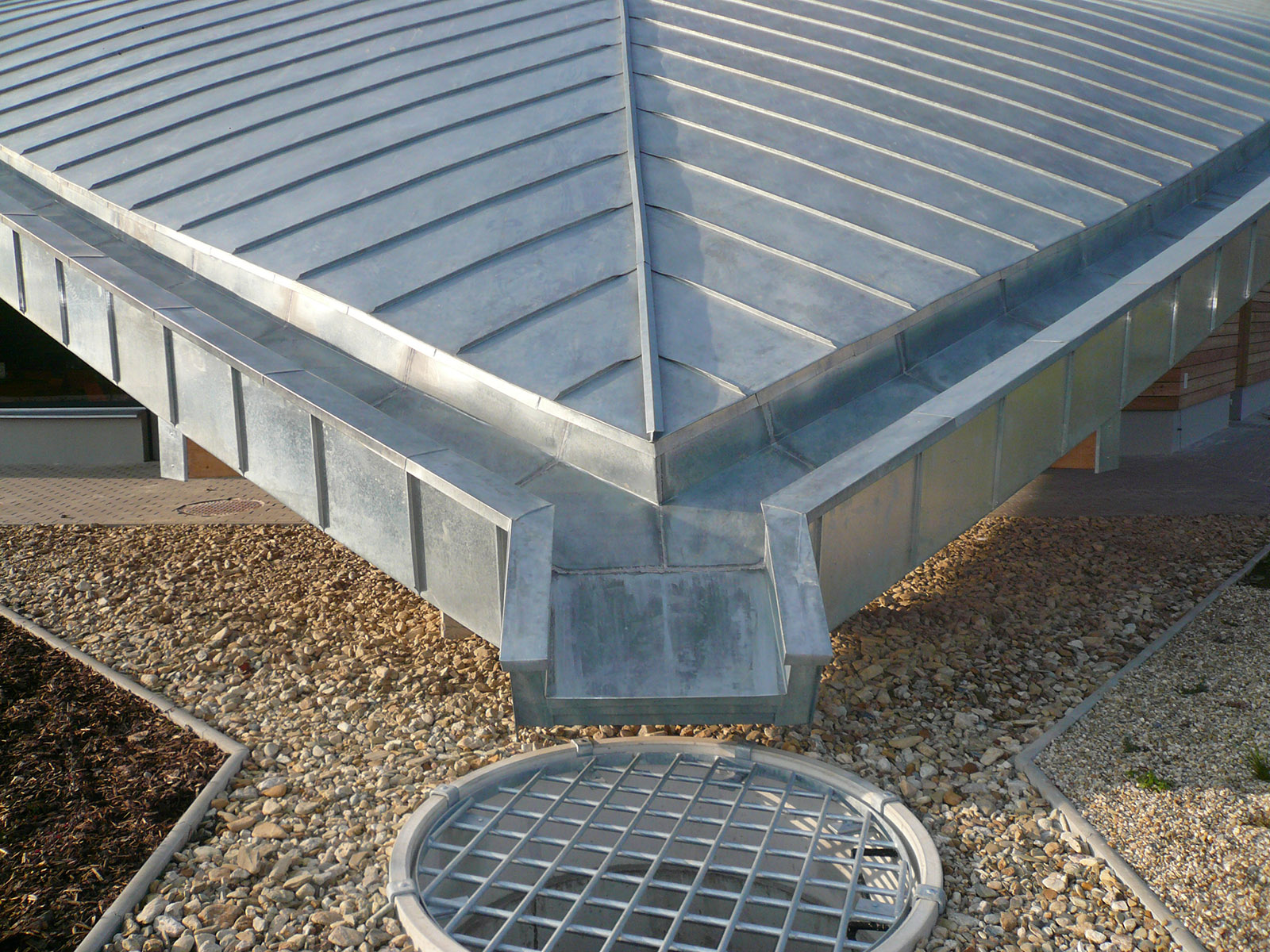

veden zaatikový žlab svedený do dvou velkokapacitních chrličů. Žlab je spájen
po 1 m a po 6-8 m je vložen dilatační prvek pro eliminaci délkové roztažnosti. Pájení
umožnilo spojení jednotlivých částí žlabu v kvalitě a pevnosti základního použitého
materiálu. Díky tomu je v tomto kritickém místě zachována stejná životnost
materiálu jako na celé střeše.

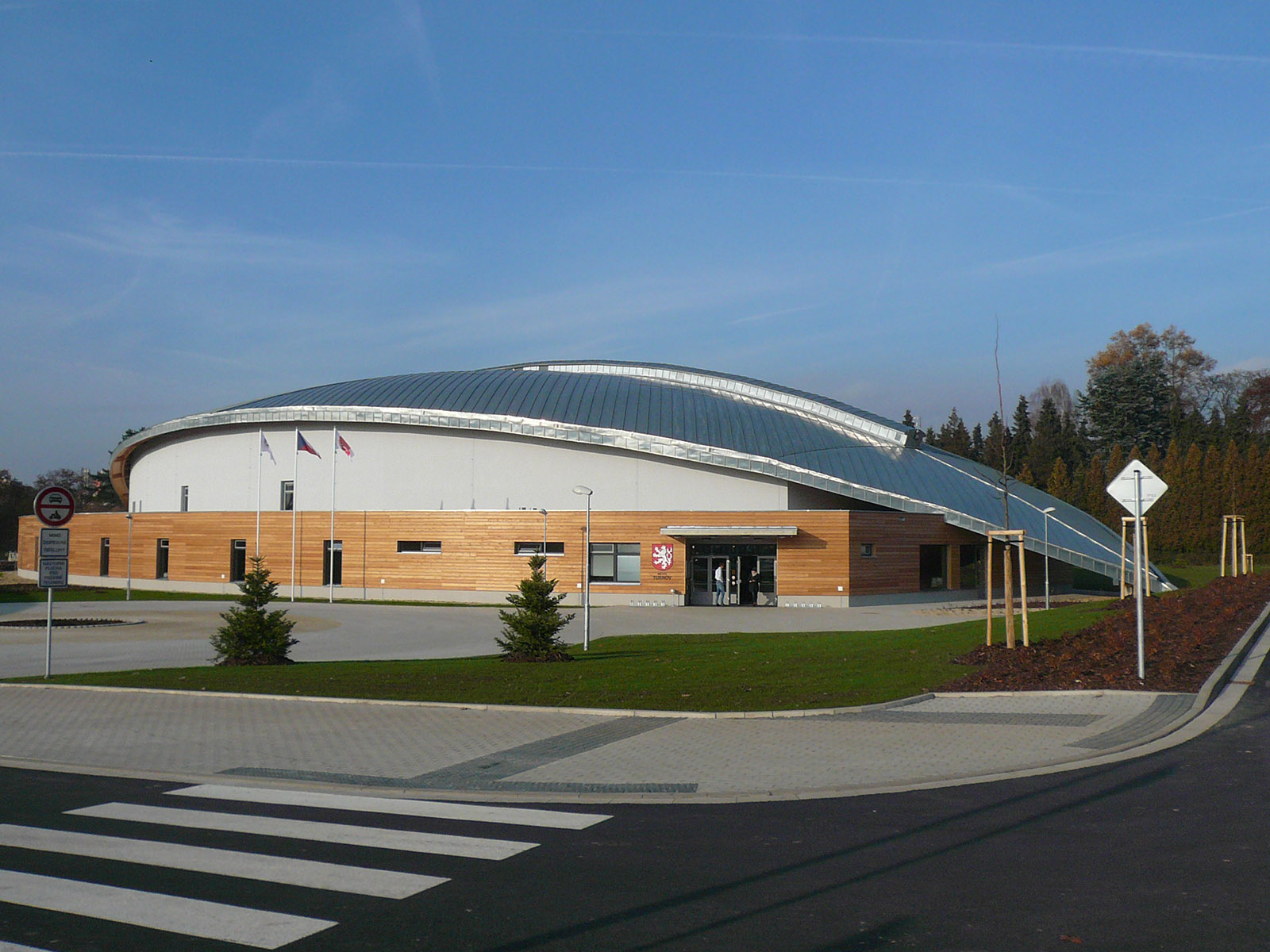

Zimní stadion byl pro veřejnost
otevřen 28. října 2015, necelých 10 měsíců od zahájení stavby. Kapacita
stadionu je 346 sedících a 100 stojících diváků. K zázemí patří šatny pro
veřejnost, hráče i pro rozhodčí. Nechybí ani občerstvení, půjčovna bruslí a hygienické
zařízení. Stavba je součástí budovaného areálu s aquaparkem a inlineovou dráhou.
Investor: Městská sportovní Turnov s.r.o.
Realizace střechy: GOS cz s.r.o., Trutnov
Generální dodavatel stavby: sdružení stavebních firem BAK+Syner
Plocha: 3690 m2
Materiál: RHEINZINK- prePATINA walzblank
Celková tonáž: 29,5 t
Velikost ledové plochy: 59 x 26 m
Autor textu: Ing. Martin Link, RHEINZINK ČR s.r.o.
