Park v Nových Vratislavicích

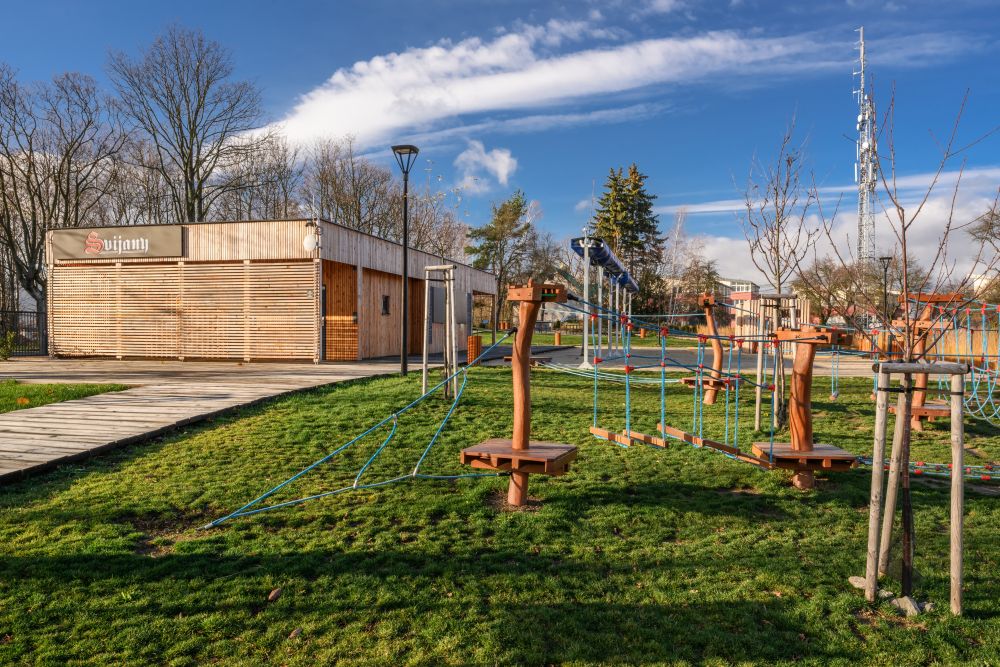

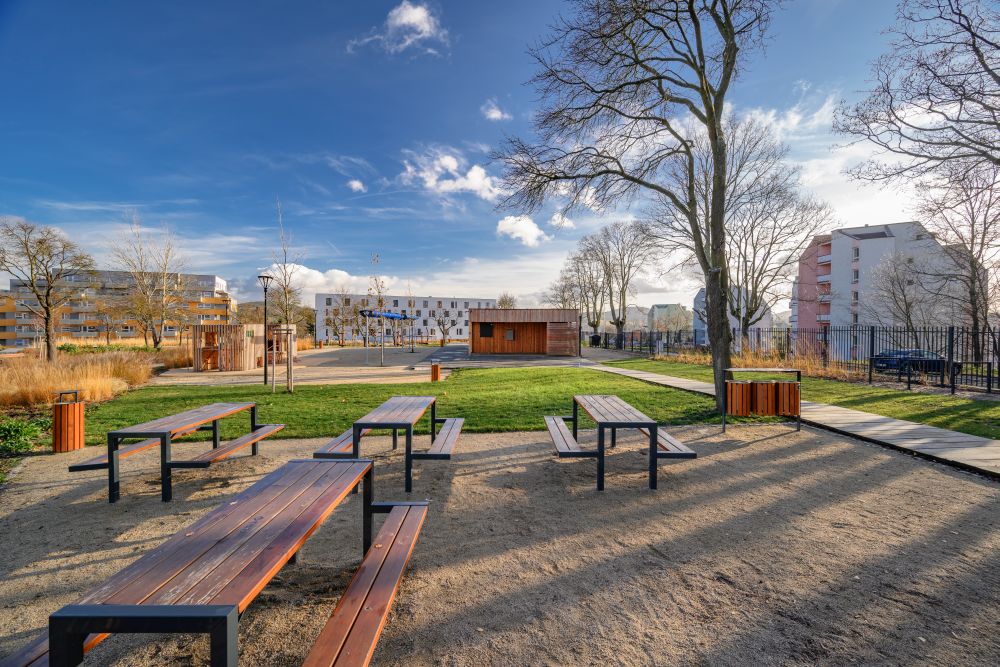

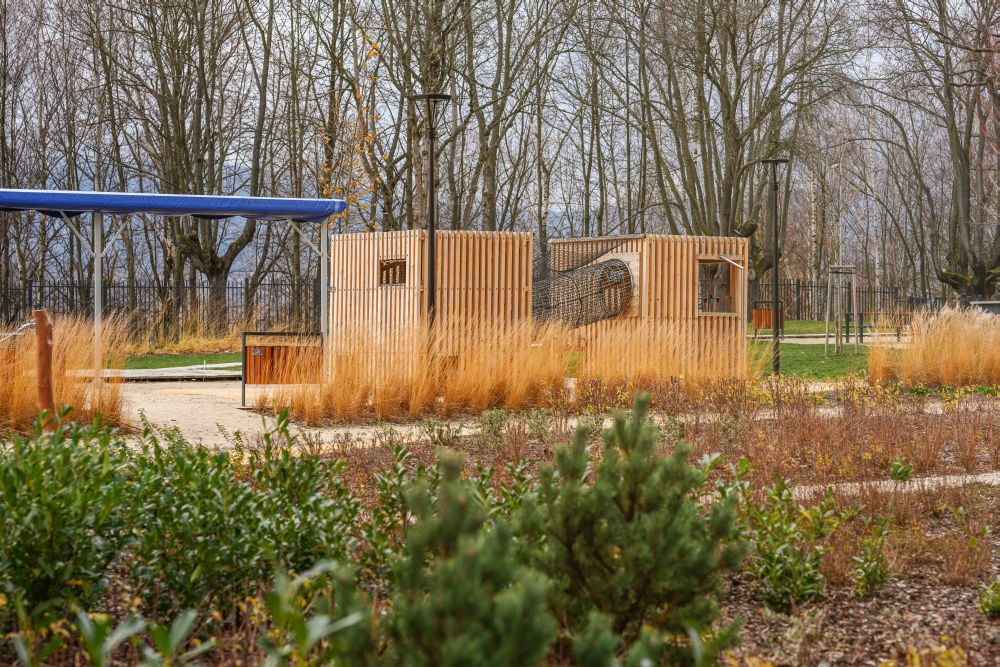

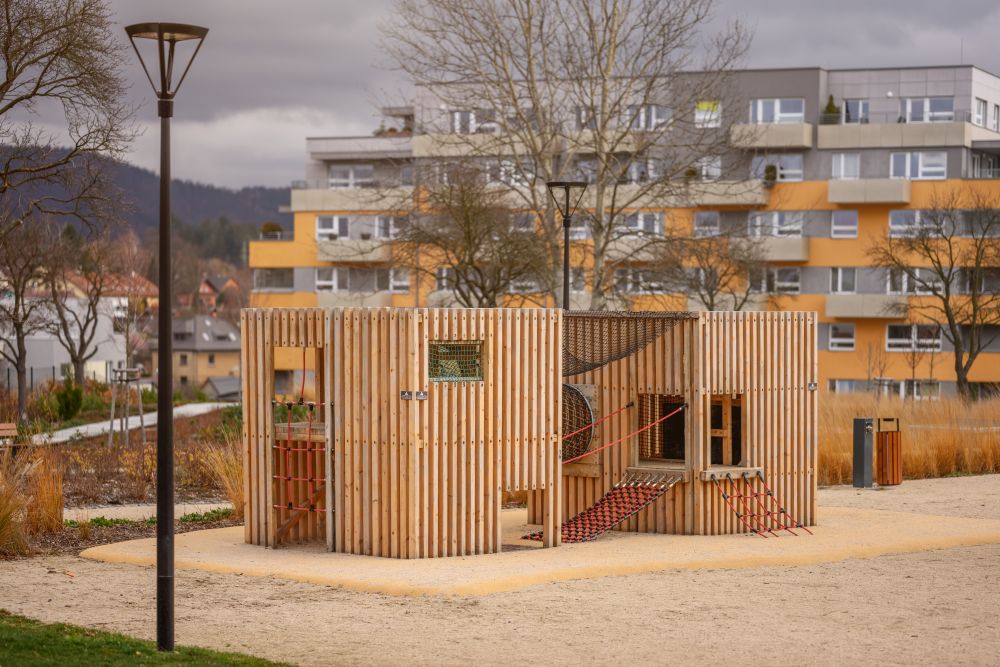

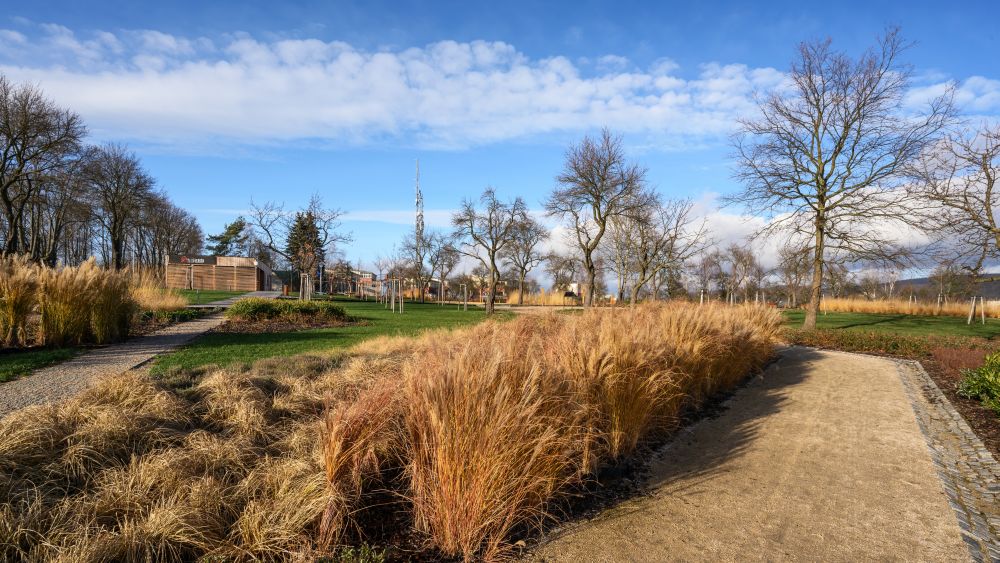

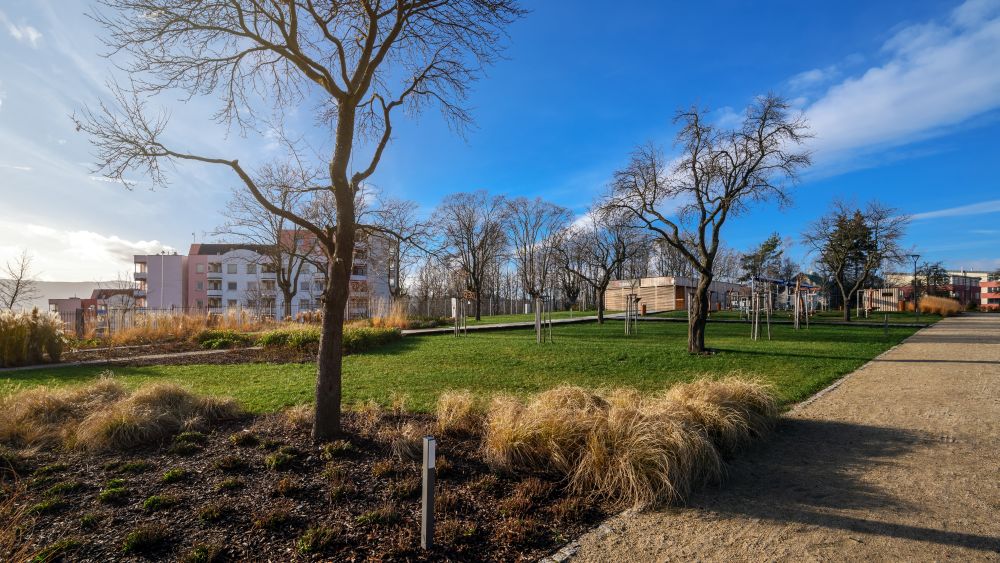

Městský park vznikl v místě ovocného sadu. Jeho těžištěm se stal provozní objekt s občerstvením, posezením a atypickými herními prvky pro děti. Na kiosek navazuje cestní síť – hlavní pěší trasy tvoří dřevěné povalové chodníky a mola z dubových fošen. Doplňují je provozní mlatové cesty a spojovací cesty s povrchem z plastové zatravňovací dlažby. V návaznosti na dendrologický průzkum byly zdravé stromy zachovány a doplněny o nově vysazené.

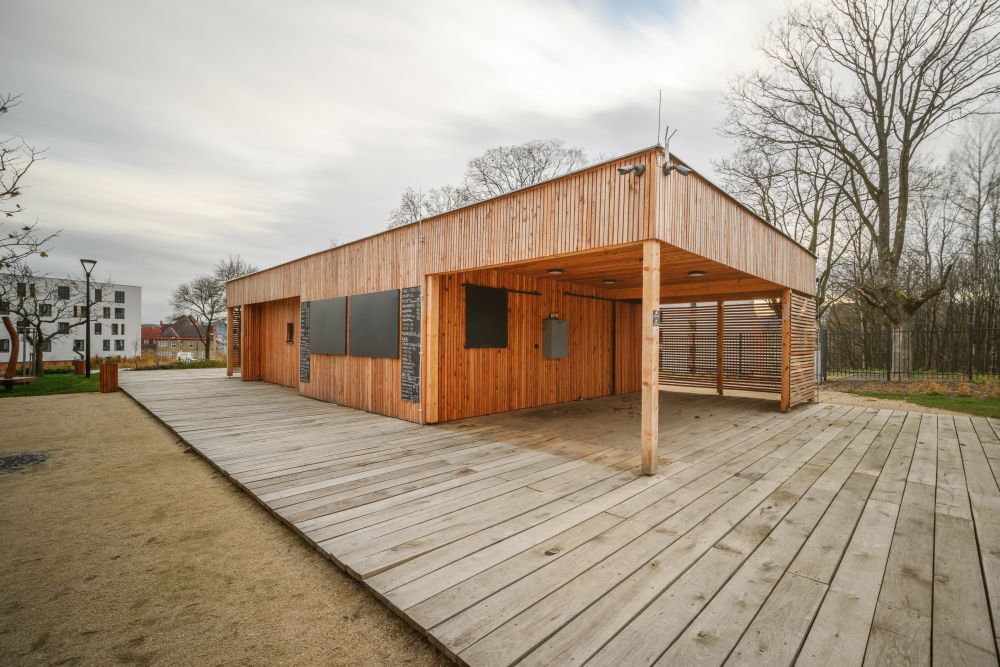

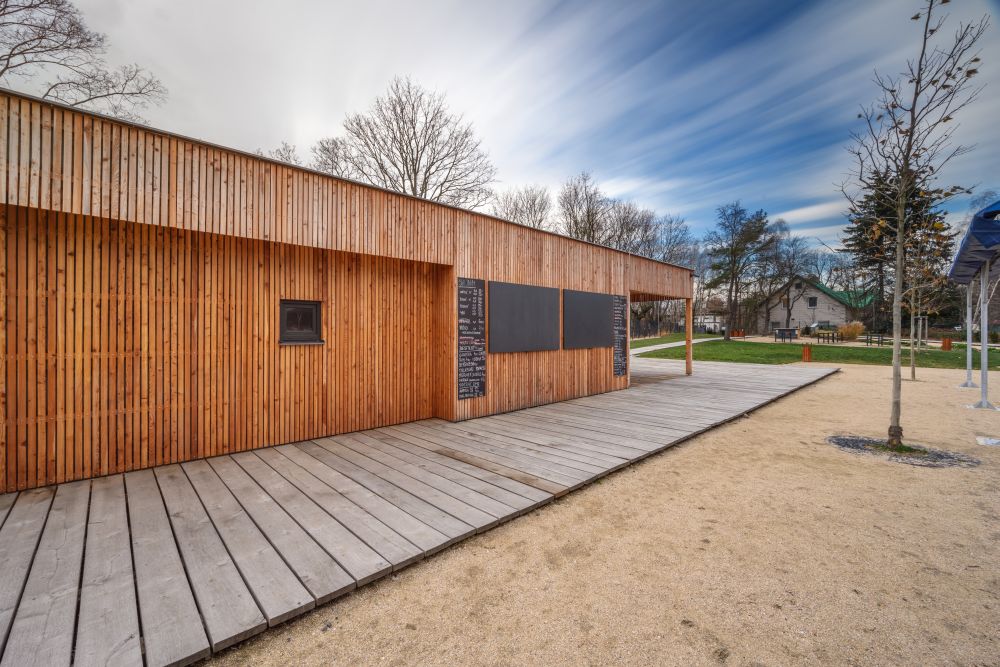

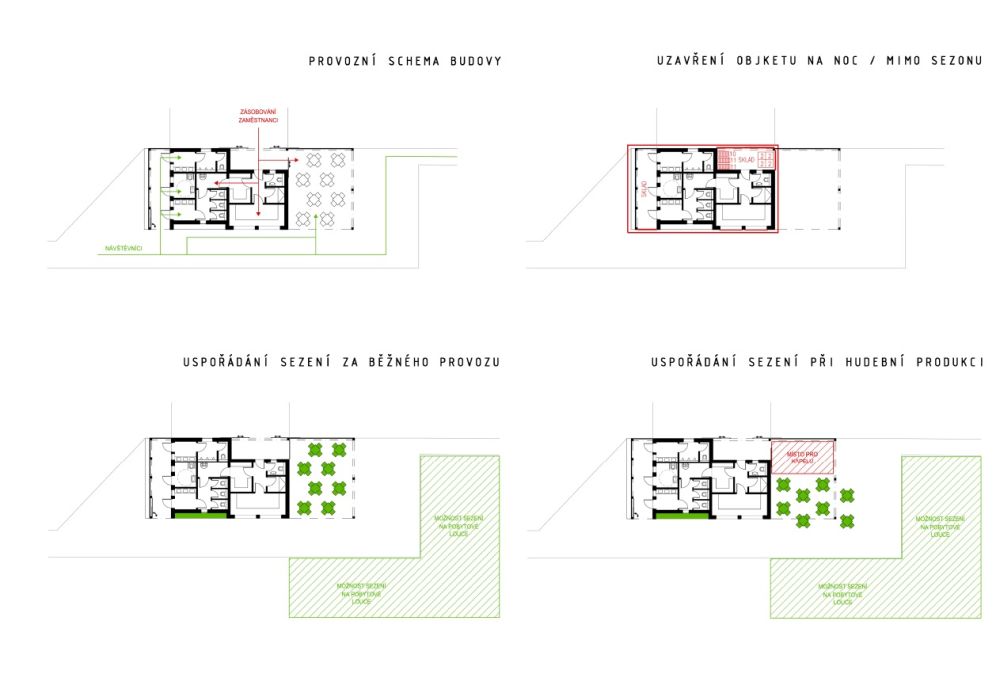

Novostavba přízemního objektu občerstvení má obdélníkový půdorys v poměru stran 1 : 2,5. Architektura je funkční, soudobá s důrazem na lapidárnost řešení, kvalitní dispozice i stavebně konstrukční detaily. Na fasádu byly použity hoblované modřínové latě. Okna jsou v plastových rámech v barvě antracit, klempířské prvky hliníkové rovněž v barvě antracit. Posuvné a otevíravé zástěny se mohou mimo sezónu nebo přes noc uzavřít. Terasa z dubových prken navazuje na dřevěná mola parkové cestní sítě.

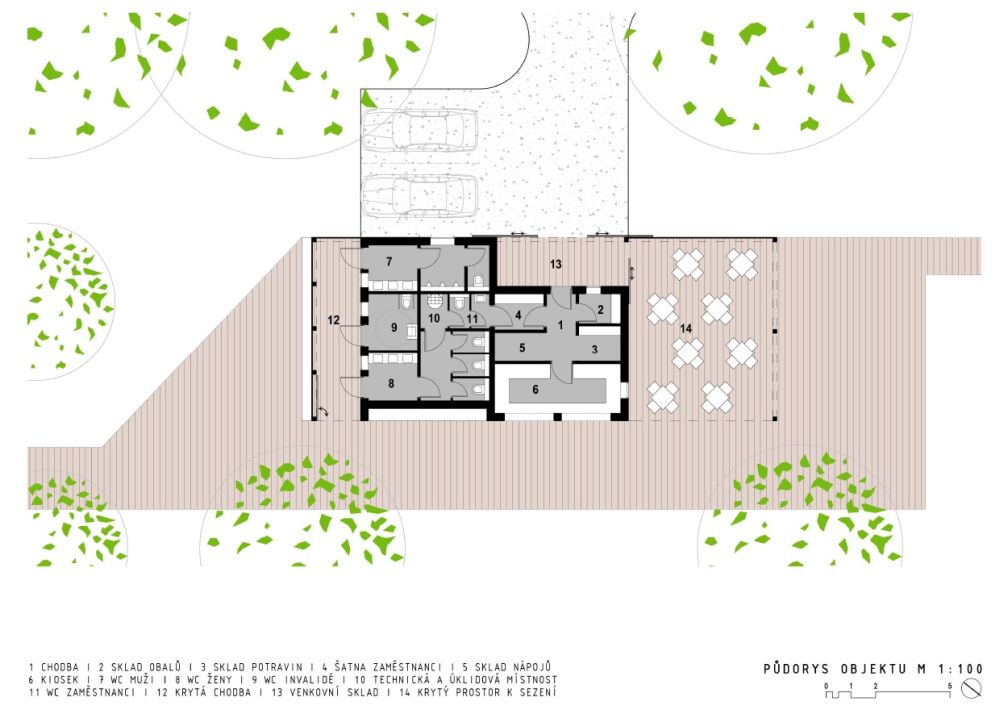

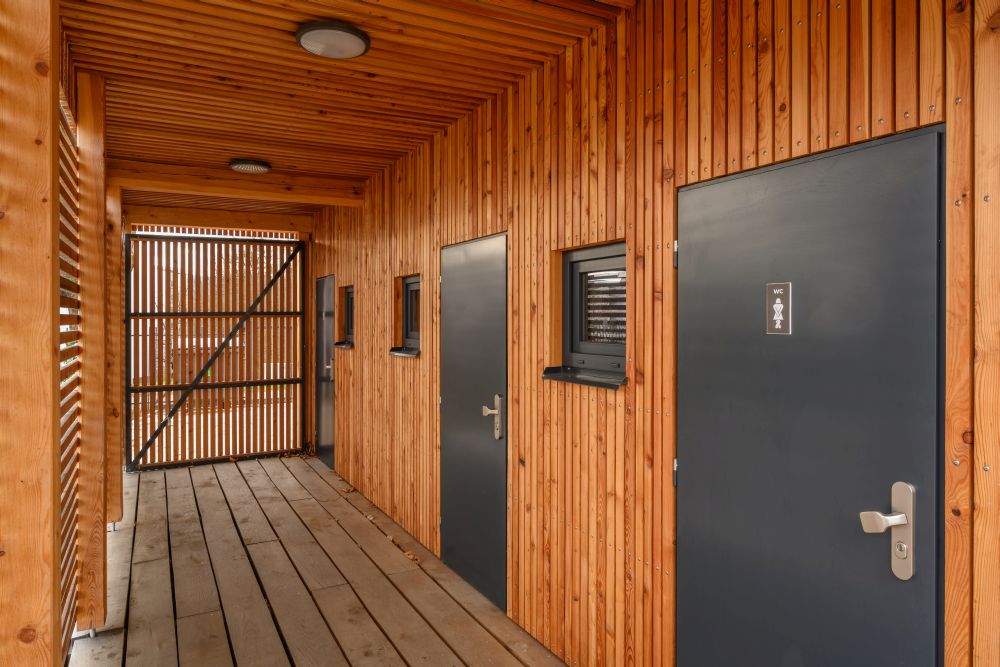

Uvnitř se nacházejí přípravny občerstvení včetně výdejní části, sklad a zázemí pro zaměstnance, dále také sociální zázemí pro návštěvníky parku.

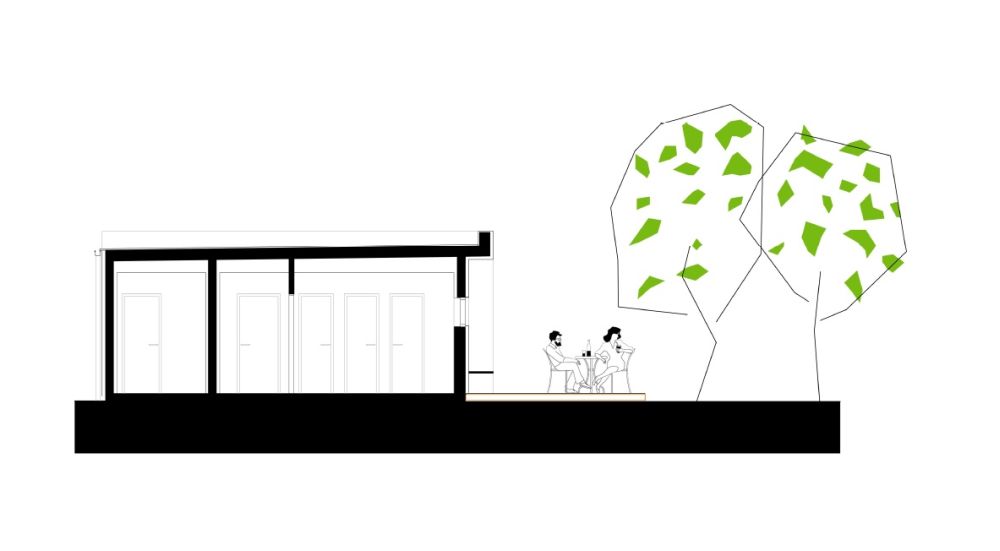

Ze stavebního hlediska objekt tvoří dřevěná rámová konstrukce s obvodovými nosnými stěnami a vnitřní podélnou nosnou soustavou sloupků s vaznicemi a stropnicemi. Jako krytina ploché střechy byly zvoleny asfaltové pásy. Vodorovné konstrukce tvoří dřevěné trámy. Stavba je založena na železobetonových pasech ze ztraceného bednění o šířce 0,3 m, uloženého na podkladní beton. Sloupky chodby a terasy byly založeny na betonových patkách. Podlahová betonová deska má tloušťku 120 mm, vyztužena je kari sítí. Nosnou konstrukci tvoří dřevěné sloupky kotvené do základů přes základové trámy. Do desky jsou uchyceny pomocí lepených kotev. Na vnitřní sloupky stěn průřezu 60 x 160 mm s osovou vzdáleností 0,6 m je uložena vaznice 120 x 160 mm kotvená pomocí šikmých vrutů. Na vaznici se ukládaly stropnice v osové vzdálenosti 1,06 m. Venkovní sloupy jsou rozměru 120 x 160 mm, v rastru navazujícím na nosné stěny. Na tyto sloupy jsou uloženy vaznice 160 x 220 mm. Všechny na sebe navazující vaznice byly vzájemně prokotveny pro přenos vodorovných sil od větru do ztužujících stěn, případně ztužidel. Na vaznicích jsou uloženy stropnice 100 x 220 mm v osové vzdálenosti 1 m.  Podklad pod krytinu tvoří slepené a prošroubované desky OSB. Tuhost objektu zajišťují ocelové ondřejské kříže v obvodových stěnách a ve střešní rovině a desky OSB, které tvoří podklad pod střešní plášť a záklop vnitřních i některých vnějších stěn.

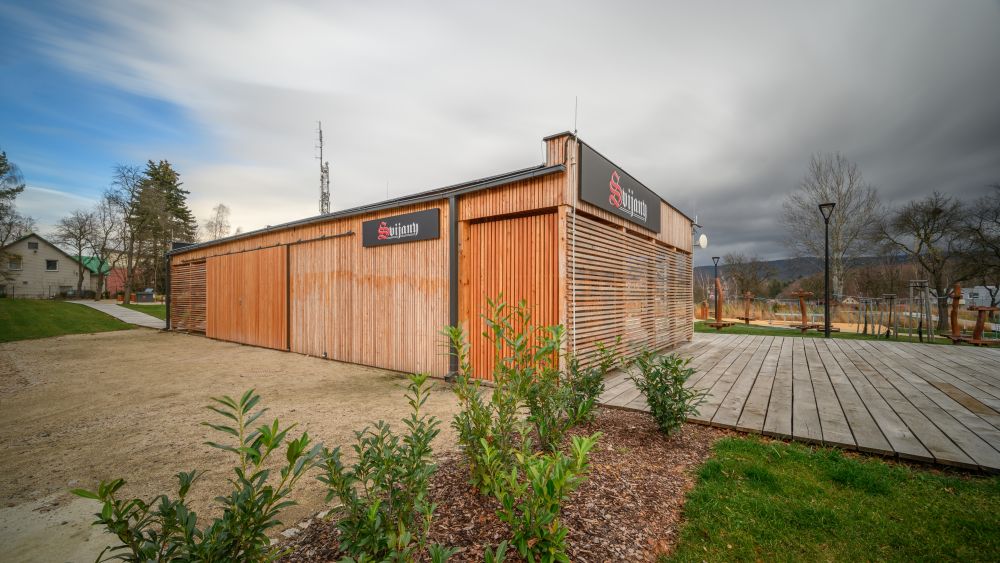

Fasáda je dřevěná provětrávaná. Na difuzní fólii je namontován vodorovný rošt z modřínových opatřených penetračním nátěrem. Na tento rošt pak byly namontovány svislé fasádní modřínové latě opatřené bezbarvým olejem.
Podél parku bylo navrženo oplocení – stranu souběžnou s komunikací tvoří kovaný plot s jednoduchým svislým členěním výšky 1,8 m s vloženými bránami a brankami. Oplocení ostatních stran je pomocí zeleného zahradního pletiva.

Autorská zpráva


Autor: Ing. arch. Irena Vybíralíková, krajinářská část Ing. Daniel Hrubý
Investor: Městský obvod Liberec - Vratislavice nad Nisou
Realizační firma: BREX, spol. s r. o.

Základní informace o objektu






Kategorie

Novostavby

Dokončení

2018
