Pasivní bytový dům pro seniory v Modřicích
(22. 9. 2016) Josef Smola, Aleš Brotánek
Pasivní bytový dům pro seniory v Modřicích
Stavba je příkladnou ukázkou hospodaření s energiemi, řešení
kvality vnitřního prostředí, nakládání s dešťovými vodami i šetrným přístupem k
životnímu prostředí. Má zelené střechy, jímáme dešťovou vodu a používáme ji na
splachování na WC, solární termické panely slouží k vytápění a ohřevu teplé
vody, využívá se tepelných zisků ze slunce i z vnitřních zdrojů, k dotápění
jsou navrženy kotle na peletky. Je navrženo nucené větrání s rekuperací. Vše je
nastaveno tak, aby fungovalo automaticky s minimální a jednoduchou obsluhou.
Jsou použity materiály s minimální ekologickou stopou.
Dům poskytuje komfortní bydlení s přijatelným nájmem pro
seniory se souvisejícími službami v 41 bytech, jedno a dvoupokojových s

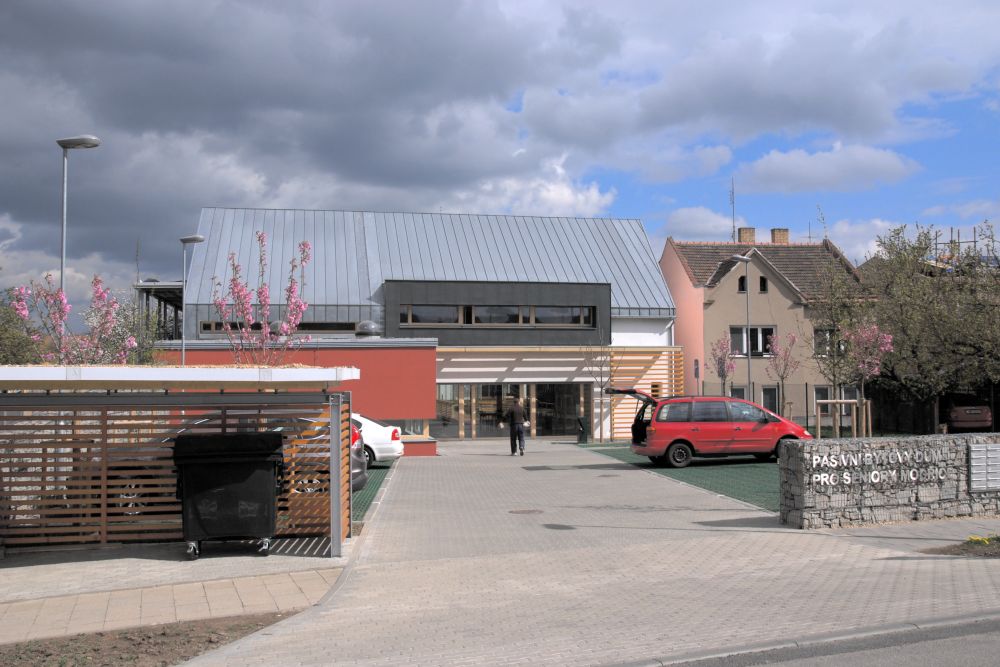

kuchyňským koutem, dům je bezbariérový. Tvoří ho tři objekty – vstupní, ve kterém
je soustředěno zázemí, zároveň tvoří bariéru proti hluku od železniční trati.

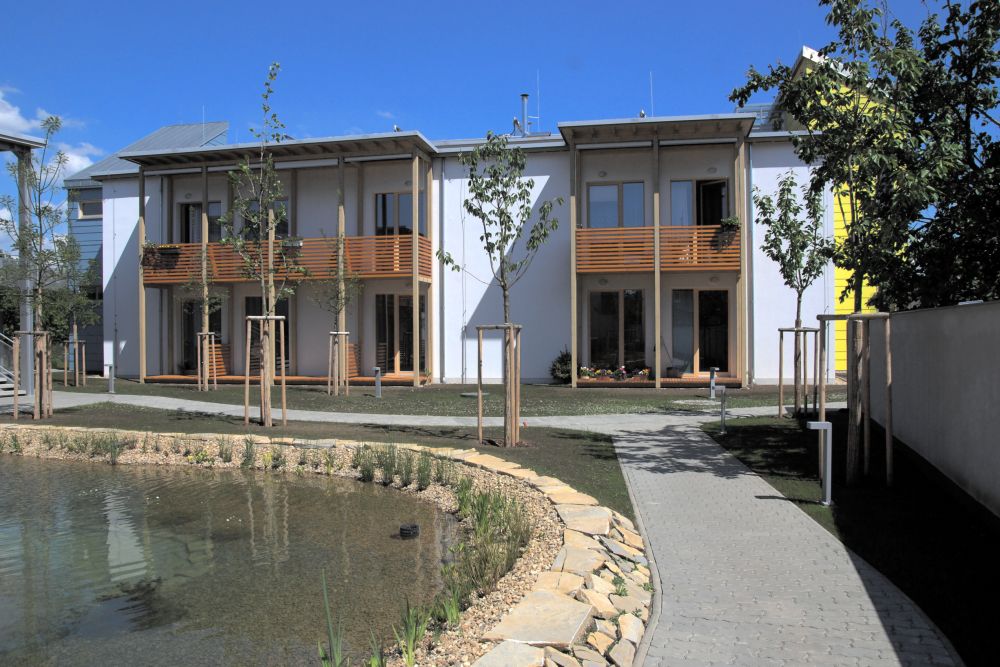

V navazujících dvou objektech jsou jednopokojové a dvoupokojové byty s
kuchyňskými kouty. Ve vnitrobloku tak vzniklo atrium.
Nosné konstrukce tvoří kombinace dřeva a vápenopískových
cihel. Stropy jsou železobetonové. Konstrukce balkonů je ze dřeva. Do bytů se
vstupuje po pavlačích (ocelová konstrukce s železobetonovými stropy) nebo přímo
z chodníku. V třípodlažním objektu je pavlač krytá.

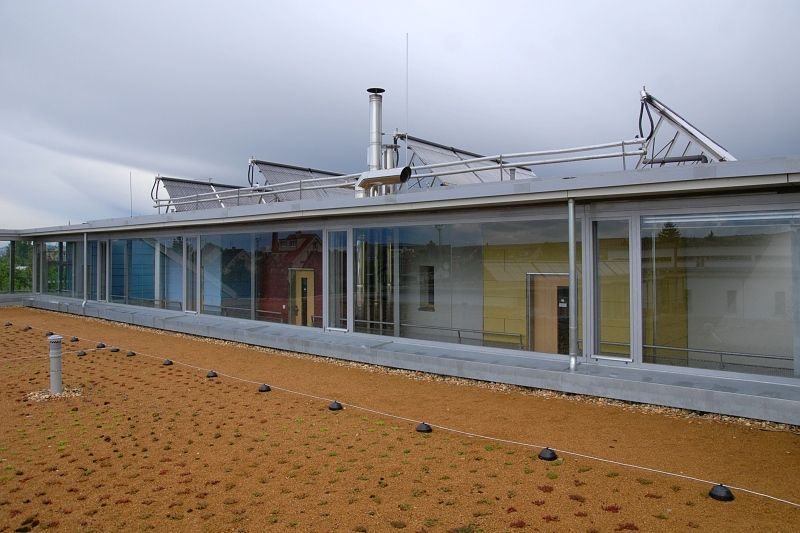

Zásobování objektu teplem a teplou vodou bylo řešeno pomocí solárních
termických trubkových panelů umístěných na střechách. Teplo ze solárního
systému se akumuluje v zásobnících, odkud je distribuováno teplovodní soustavou
do jednotlivých bytů. Pro dohřev teplé vody pro hygienické potřeby i vytápění
jsou instalovány bytové průtokové stanice. Při zvýšené potřebě tepla se objekty
dotápí kotli na peletky s automatickým
podáváním paliva. Peletky jsou do zásobníků foukány přímo z cisterny. Palivo se
pak šnekovým dopravníkem automaticky posunuje do kotle.
Objekty jsou vybaveny systémem nuceného větrání se zpětným získáváním tepla
(rekuperací). Čerstvý vzduch se přivádí do obytných místností vyústkou nade
dveřmi, kde je vzduch dohříván radiátory. Padající vzduch se přes radiátor
dohřívá, nezpůsobuje průvan a teplota v místnosti je pak rovnoměrná. V koupelně
je žebříkový radiátor. Znečištěný vzduch se odvádí z prostoru kuchyňského koutu
a koupelny. Distribuce vzduchu probíhá centrálně z větrací jednotky s výměníkem
pro zpětné získávání tepla z odpadního vzduchu (rekuperací). Kvalita vzduchu a
dostatečná výměna vzduchu v jednotlivých bytech je hlídána čidly CO2. Regulaci množství vzduchu a jeho teplotu
mohou provádět dle svých potřeb nájemníci jednoduchým regulačním panelem. V
místnostech jsou samozřejmě k dispozici otvíravá okna.
O kvalitu mikroklimatu se starají zelené střechy, ty také přispívají k ochraně domů
proti letnímu přehřívání. K tomu slouží i další technická opatření - přesahy
teras, balkony, vnitřní žaluzie a látkové venkovní rolety.
Veškerá dešťová voda z ploch areálu i ze střech se zadržuje ve třech nádržích a
následně se používá pro splachování toalet. Při nedostatku dešťové vody se

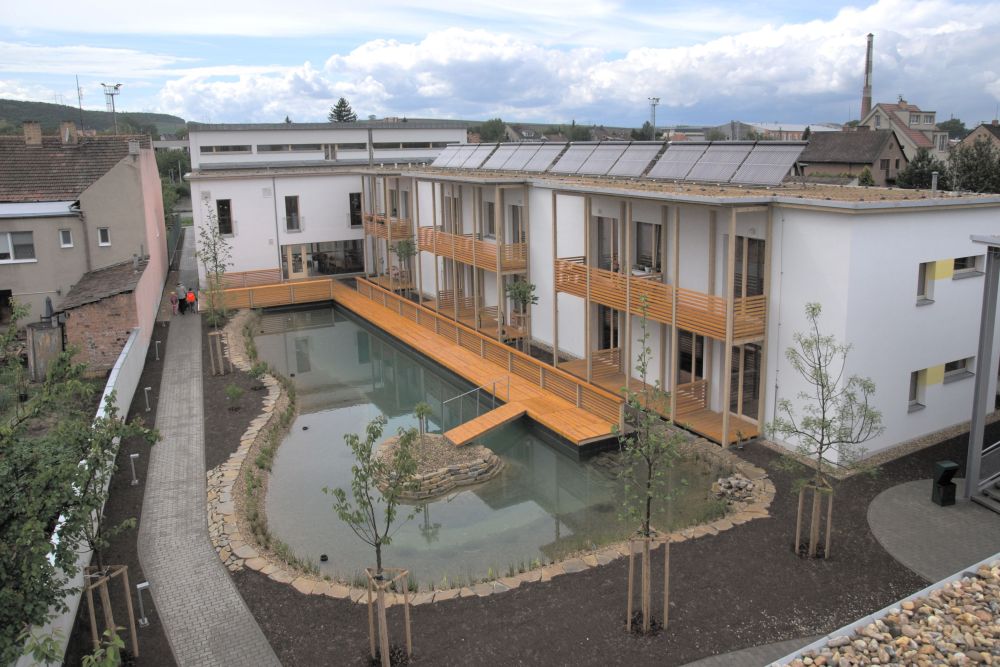

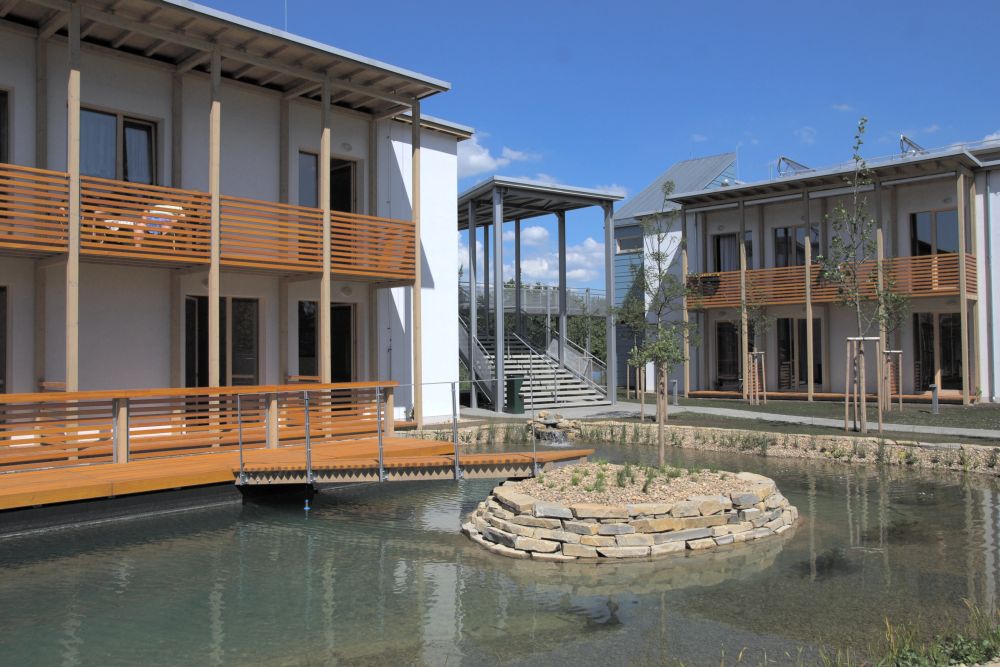

automaticky přepíná splachování na pitnou vodu z vodovodního řadu. Přepad z nádrží pro případ přívalových dešťů
je sveden do jezírka v atriu objektu, které vytváří velmi pěkný estetický
prvek.
Energetická náročnost projektu splňuje požadavky pro
zařazení mezi pasivní domy. Objekty mají
energetickou náročnost 12 kWh/m2rok a 18 kWh/m2rok.
Rozdílnost je způsobena orientací objektů ke světovým stranám. Měřena byla také
průvzdušnost objektů Blower Door Testy dle ČSN EN 13829. Vstupní objekt dosáhl
0,27 h-1, navazující dvoupodlažní 0,46 h-1 a třípodlažní
0,48 h-1.
Areál je osvětlen venkovními svítidly nezpůsobujícími světelný smog. Areál je
ozeleněn výsadbou vzrostlých stromů mimo jiné místních ovocných odrůd (třešeň,
hrušeň, meruňka), keřovými porosty a najdeme zde i několik hlav vína.
Autorská zpráva
Investor: město Modřice
Projektant: Ing. arch. Josef Smola, Projektový a inženýrský ateliér
Autoři stavby: Ing. arch. Josef Smola, Akad. arch. Aleš Brotánek; autorská
spolupráce Jan Praisler
Realizace: Sdružení firem Komfort a.s. a Inter-stav spol. s.r.o.
Základní informace o objektu
Kategorie
Novostavby
Dokončení
2014
