Pasivní dům u Nové Paky
(18. 2. 2016) ateliér MARDOU
Pasivní dům u Nové Paky

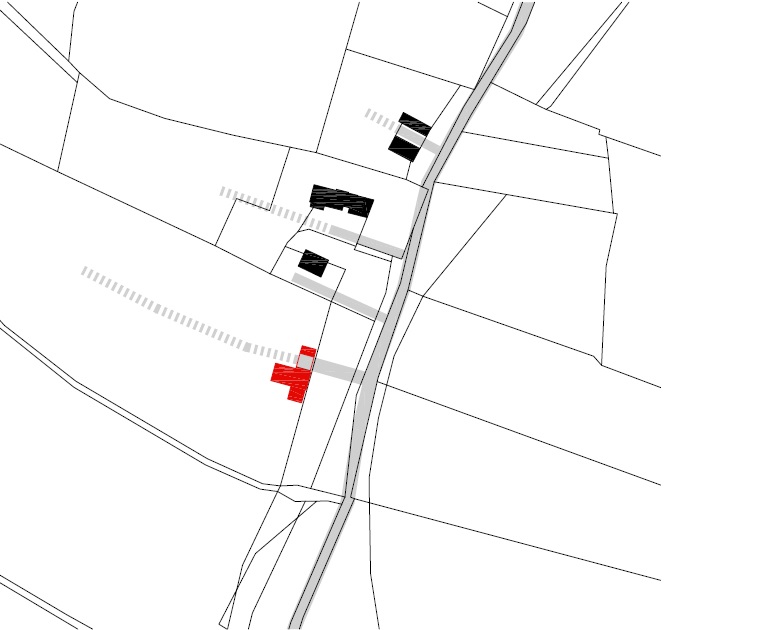

Kumburský Újezd je okrajovou částí Nové Paky, která má
venkovský charakter, dům stojí na podlouhlé lánové parcele. Mezi pozemkem
investora a přilehlou místní komunikací je obecní pozemek se vzrostlými stromy,
které tvoří přirozenou bariéru mezi veřejným a soukromým prostorem. Jedním z
určujících faktorů pro návrh domu byla orientace hřebene kolmo k cestě a tvar
střechy (sedlová se sklonem 45 stupňů), tak, aby dům navazoval na sousední
tradiční výstavbu. Obytná část domu má tedy sedlovou střechu s cementovláknitými
šablonami v tradiční břidlicové barvě. Tuto hmotu protíná podlouhlý kvádr
s modřínovou fasádou.

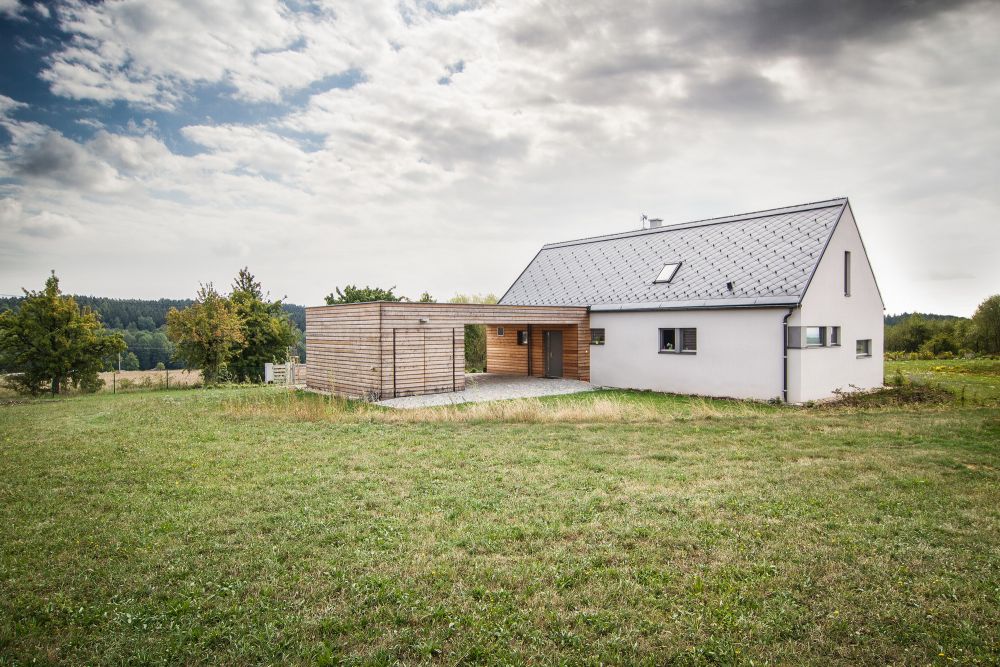

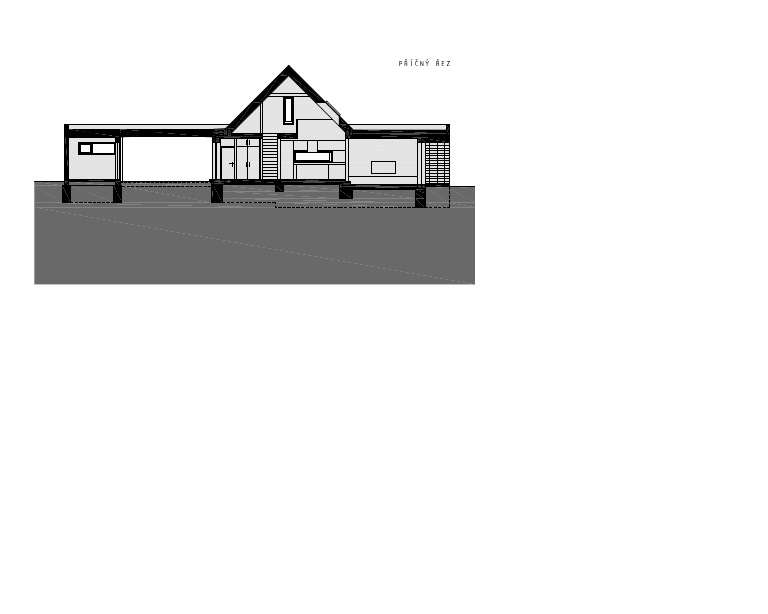

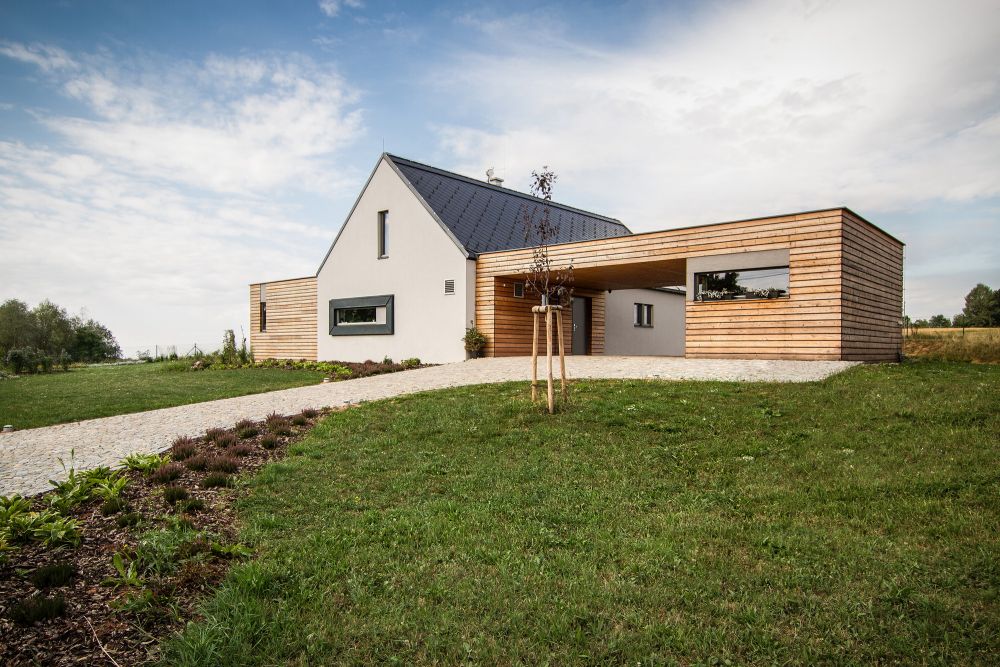

Dům tvoří dvě protínající se tělesa: hmota se sedlovou
střechou a k ní kolmý podlouhlý kvádr. Klasická forma je tu dominantní, poutá
na sebe pozornost jako tvar v místě tradiční. Příčný kvádr je na pohled
jednoduchá konstrukce, jejíž „dodatečnost" naznačuje modřínový obklad,
který časem získá typickou šedou patinu. Sedlová střecha je krytá cementovláknitými
šablonami v břidlicové barvě. Stěrka dominantní hmoty je neutrálně šedá.
Návrh dispozice vycházel z požadavku investora na umístění všech
obytných místností v jednom podlaží (kromě pracovny a pokoje pro hosta), další
podmínkou byl například výhled z kuchyňského koutu na příjezdovou cestu nebo z
ložnice na hrad Kumburk.

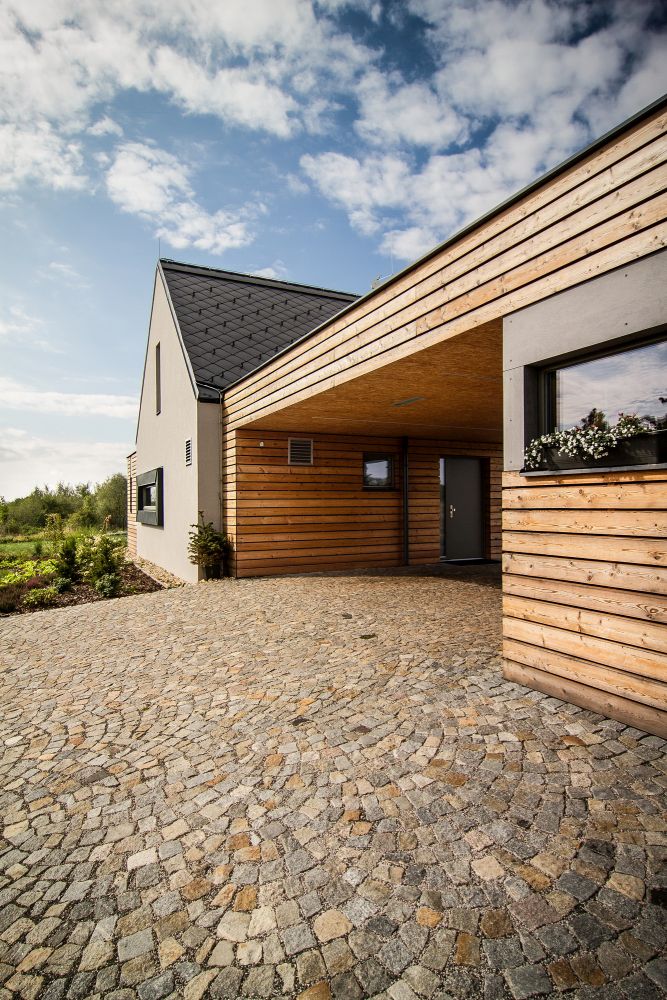

Za chráněným vstupem je zádveří, které tvoří přechod mezi vstupem do

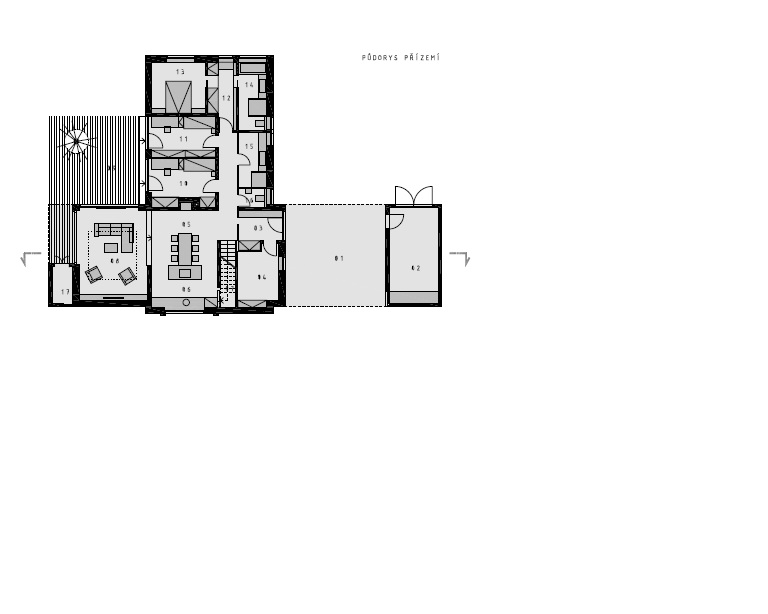

technické místnosti a do obytné části. Půdorys je založen na křížovém
uspořádání dvou komunikačních os. Centrem domu je velká obytná místnost, kterou
tvoří části pro přípravu jídel, stolování a odpočinek. Prostor je propojený s

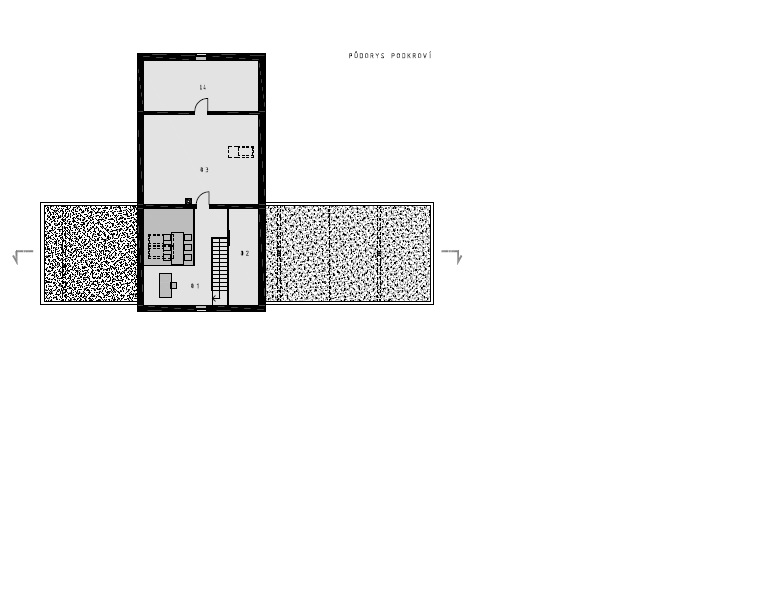

podkrovní galerií, která slouží jako pracovna. Místnost pro odpočinek (obývací
pokoj) vystupuje v kvádrové „přístavbě“ z hlavní hmoty domu směrem k jihu a je
oddělena od jídelny dvěma schody. V ose jídelního stolu byla umístěna krbová
kamna, která jsou součástí záložního hypokaustního systému vytápění. Směrem k
severozápadu jsou paralelně řazeny další obytné místnosti: dva dětské pokoje a
ložnice s vlastní koupelnou. Ložnice je orientovaná k západu panoramatickým
oknem s výhledem na hrad Kumburk.

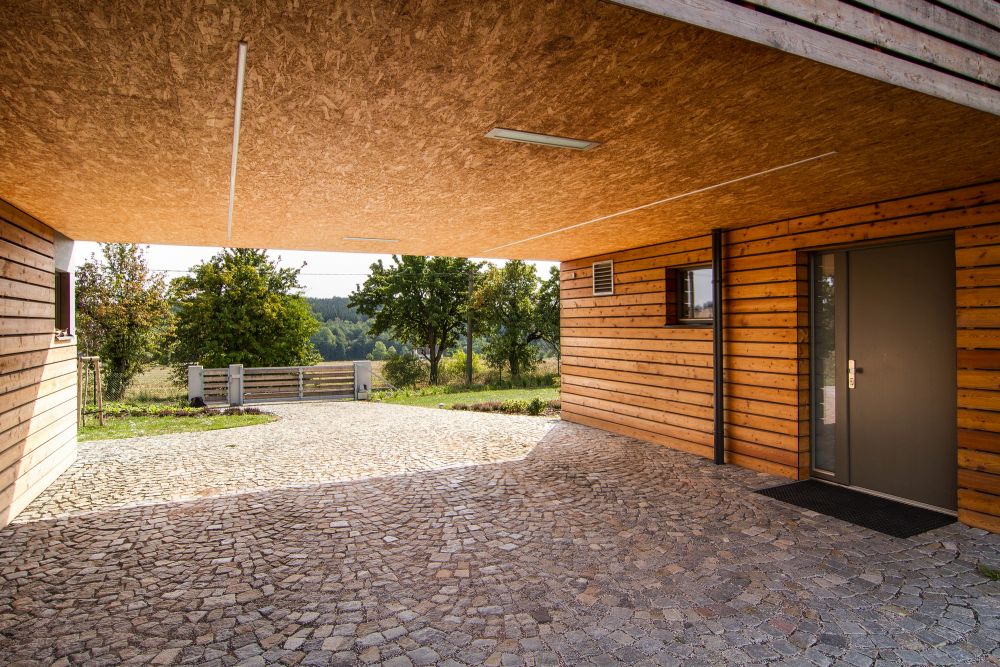

V příčné kvádrové hmotě jsou stání pro dvě auta a sklad (zahradní nářadí,
dílna).
Konstrukce a technologie
Dům je pasivní dřevostavba s konstrukcí „two by four" založená na
železobetonové desce. Tepelnou izolaci vrchní stavby tvoří především foukaná

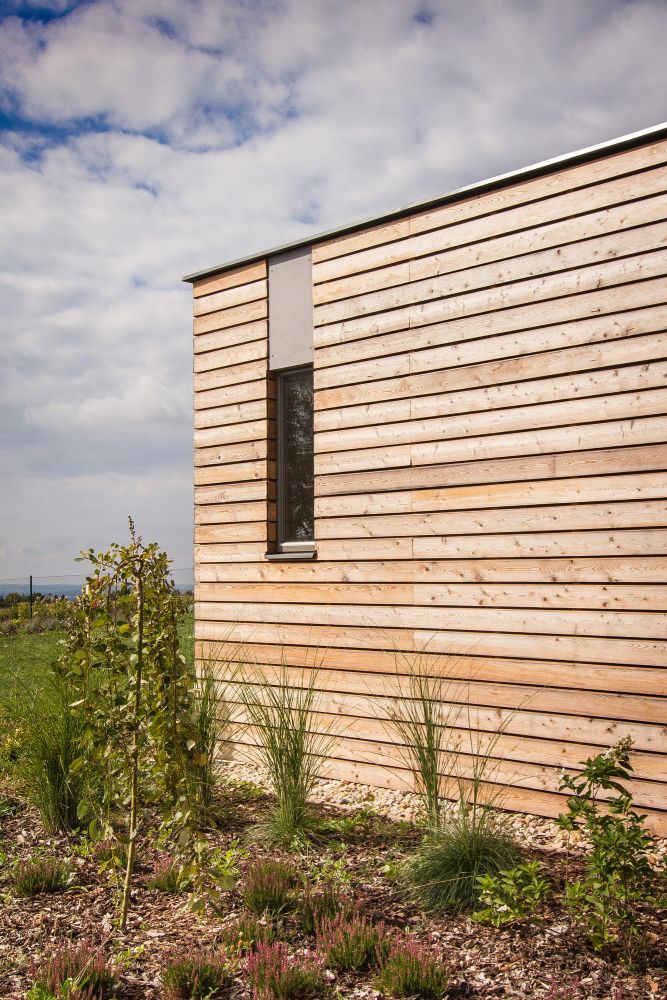

celulóza, obvodové stěny kryje difuzní stěrka nebo dřevěný modřínový obklad s
olejovým nátěrem. Interiér chrání proti letnímu přehřívání venkovní žaluzie, jižní
prosklení obývacího pokoje přirozeně stíní převislá část ploché střechy. Nad
terasou je ocelová konstrukce pergoly se stahovatelnými lamelami.

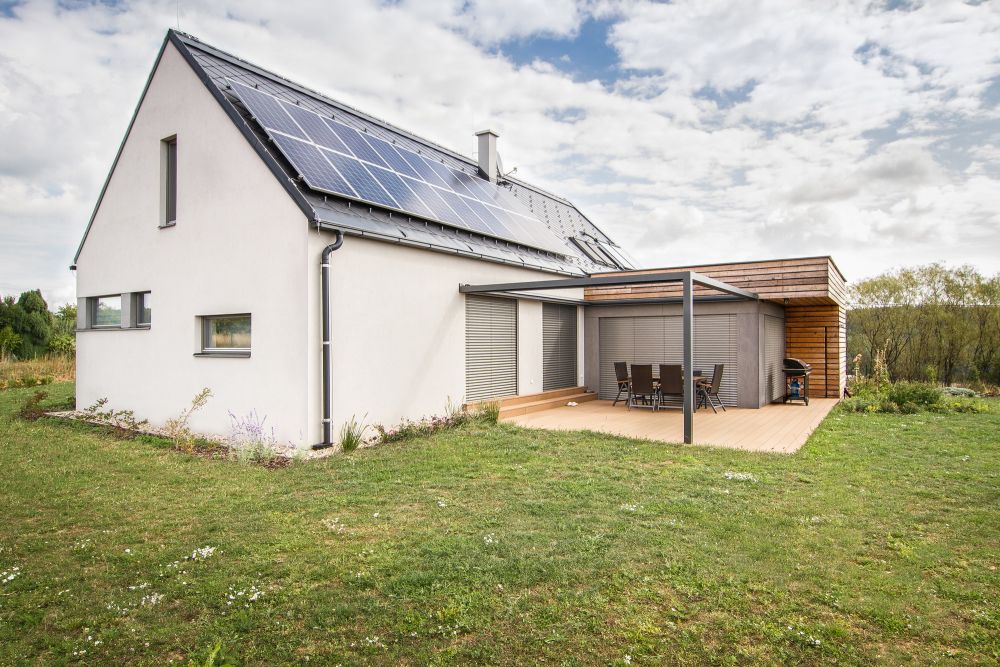

Hlavním zdrojem tepla je tepelné čerpadlo vzduch-voda, systém je doplněn
solárními panely pro ohřev vody a fotovoltaickou elektrárnou na střeše.
Samozřejmostí je nainstalovaný systém nuceného větrání s rekuperací odpadního
tepla. Doplňkovým a záložním zdrojem je teplovzdušný hypokaustní systém s
krbovými kamny na dřevo.
Měrná roční potřeba tepla na vytápění je pod hranicí 15 kWh.m-2.rok-1,
a tak dům splnil nejpřísnější kritéria pro získání dotace NZÚ (oblast B1).
Autorská zpráva
Autor: ateliér MARDOU - Martin Doubek, spolupráce D. Chudoba
a J. Chudoba
Realizace: Dřevostavby, Jiří Chudoba
Zastavěná plocha: 234 m2
Užitná podlahová plocha obytné části: 190 m2
Obestavěný prostor: 1 090 m3
Základní informace o objektu
Kategorie
Novostavby
Dokončení
2015
