Pasivní dům v Plzni
Plzeň
(1. 9. 2015) Lubomír Korčák
Pasivní dům v Plzni
Z naší praxe vychází, že výstavba úsporného domu je o 10-15
% dražší než „dobře zateplený“ dům. Výstavba úsporných domu je v České
republice podporována dotačním programem Nová Zelená Úsporám. Netypické tvary
pasivních domů zpravidla znamenají náročnější řešení tepelných mostů
(navyšování tepelné izolace, změna dražších izolačních prvků, prvky na
eliminování tepleného most) a celkově tak mohou snižovat hodnoty pasivního
domu. To vše navyšuje cenu za materiály, pracnost a technické provedení. Takřka
cokoliv lze navrhnout, ale vždy je důležité upřednostňovat funkčnost.
Princip pasivního domu jak po konstrukční tak technologické stránce by měl být
co nejjednodušší.
Konstrukce

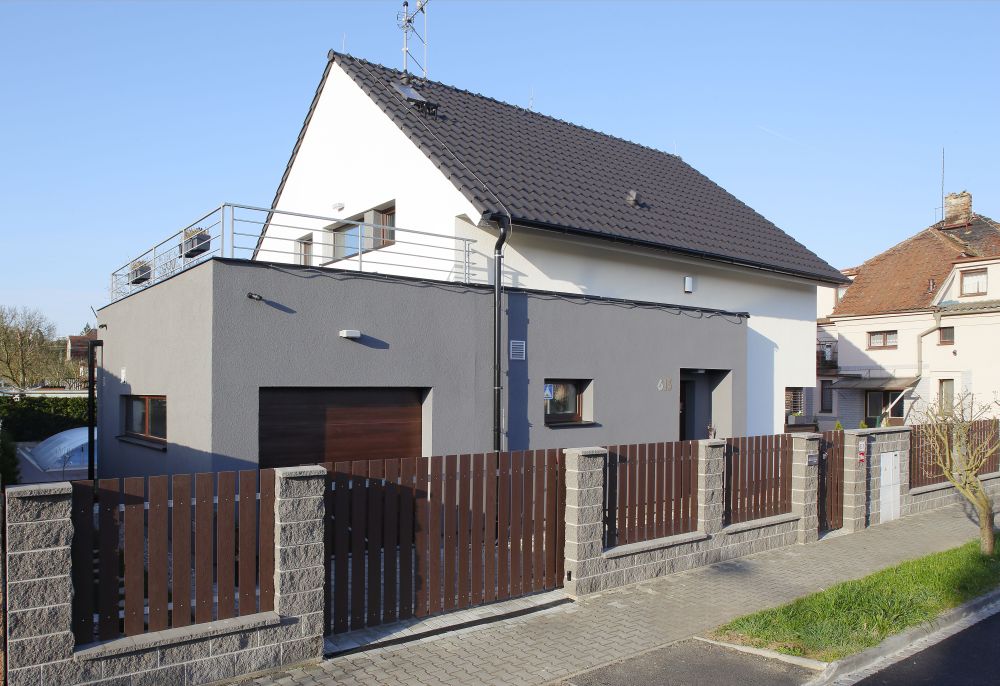

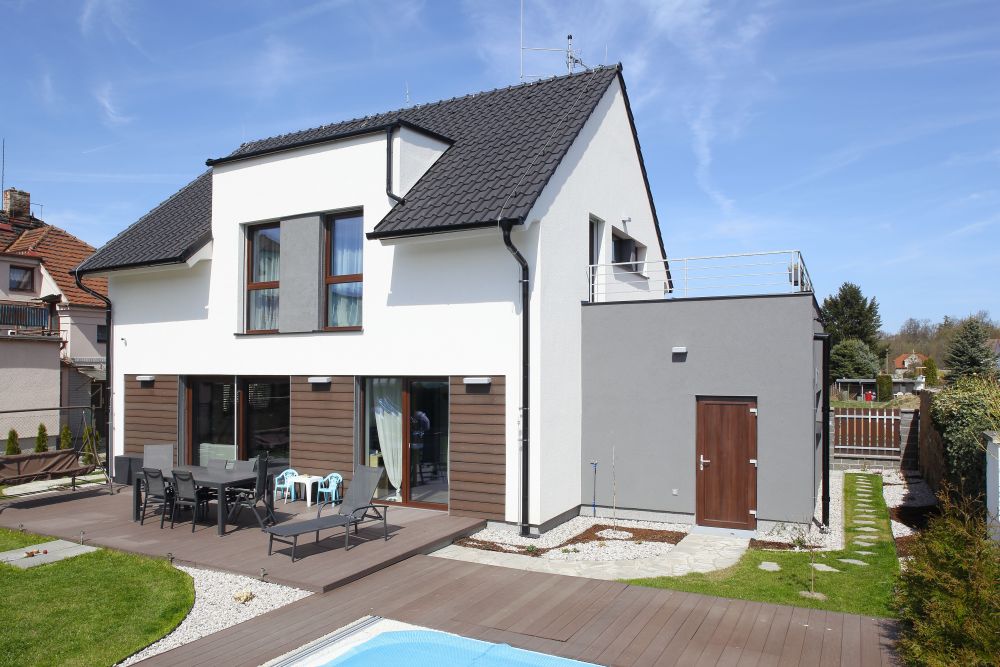

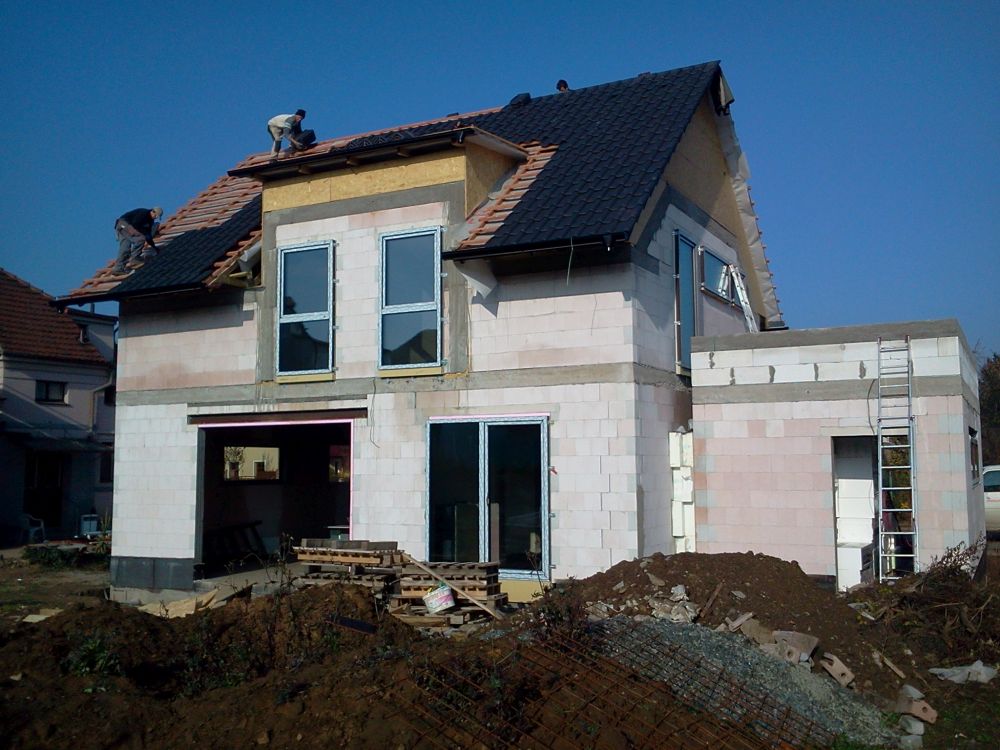

Dvoupodlažní objekt má sedlovou střechu s vikýřem, garáž je mimo pasivní
obálku objektu. Založen byl na pasech s podkladním betonem, základy jsou
zatepleny 240 mm XPS, následná izolace na podlaze 1. NP - podlahový polystyren
100S tl. 250mm.

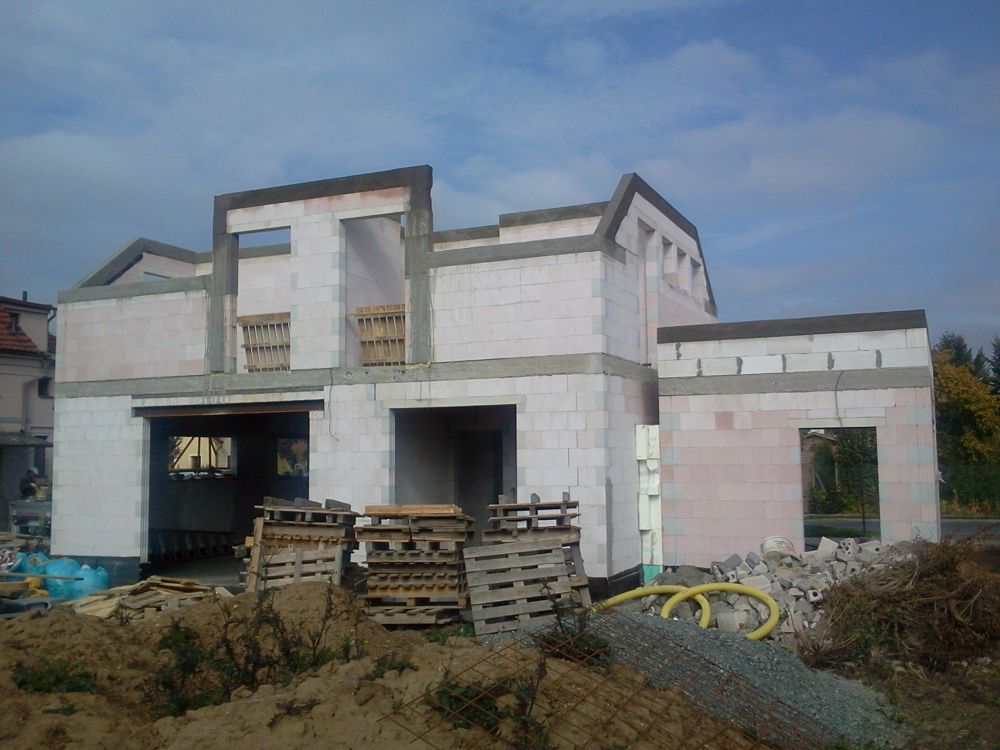

Vápenopískové zdivo Kalksandstein - ZAPF
DAIGFUSS KS nosné zdivo tl. 175 mm, nenosné tl. 115 mm. Hlavními výhodami je
tenká cihla, pevnost a objemová hmotnost, což přispívá k lepší akumulaci a
akustice. Průběžné otvory v cihlách slouží pro rozvod elektroinstalace, což
napomáhá k dodržení neprůvzdušné obálky objektu. Železobetonový strop je
skládaný (trámce + vložky). V rámci stropu byly vytvořené instalační drážky pro
rozvod vzduchotechnických rozvodů.
Krov - příhradová konstrukce sedlového tvaru se sklonem 40° je kotvena pouze do
obvodové konstrukce. U střešního pláště jsme použili minerální teplenou izolaci
tl. 500 mm. U fasád je tepelná izolace EPS 70F tl. 300mm (celoplošně lepená bez
použití kotev) a systémové prvky pro eliminování tepelných mostů: dešťové
svody, hromosvody, světla a vypínače, kotevní rošt pro fasádní obklad.
Okna byla zvolena plastová profilu SCHÜCO ThermoPlusSi82 s trojskly, vchodové
dveře dřevěné od firmy Slavona. Osazení oken bylo řešeno předsazenou montáží do
tepelné izolace, podkladní prvky PURENIT. U oken jsou instalované podomítkové
žaluziové kastlíky pro eliminování tepelného mostu použity PUR desky.
Neprůvzdušnost/těsnost objektu
Byly použity systémové těsnící pásky, tmely, pěny, manžety a stěrky od firmy
Isocell. Díky zvolenému systému zdiva Kalksandstein - ZAPF DAIGFUSS KS vytváří neprůvzdušnost
stěn vnitřní omítka. V prostoru krovu slouží jako parobrzda OSB3 desky 4PD,
které jsou lepené + přelepené spoje.
Systém rekuperace a vytápění
V objektu je instalovaná rekuperační jednotka Nilan VP18k. Tato aktivní
rekuperace využívá přes tepelné čerpadlo energii odchozího vzduchu. Funkce
jednotky: 24 h větrá, ohřívá teplou užitkovou vodu (180 l zásobník), dohřívá
příchozí vzduch, částečně chladí - to
vše díky principu tepelného čerpadla.
Obecně platí, že v našich domech se snažíme použít co nejjednodušší technologie
s co nejmenšími prostorovými nároky. Jako sekundární dohřev objektu pro zimní
období je zde navržené elektrické vytápění v kombinaci elektrického podlahového
vytápění hned pod nášlapnou plochou nebo přímotopná/sálavá tělesa.
Autorská zpráva
Pasivní dům - Plzeň
Autor: ProjektyDomů.cz - Ing. arch. Lubomír Korčák
Realizace: RealizaceDomů s.r.o.
Zastavěná plocha: 86 m2
Zastavěná plocha garáže: 24,5 m2

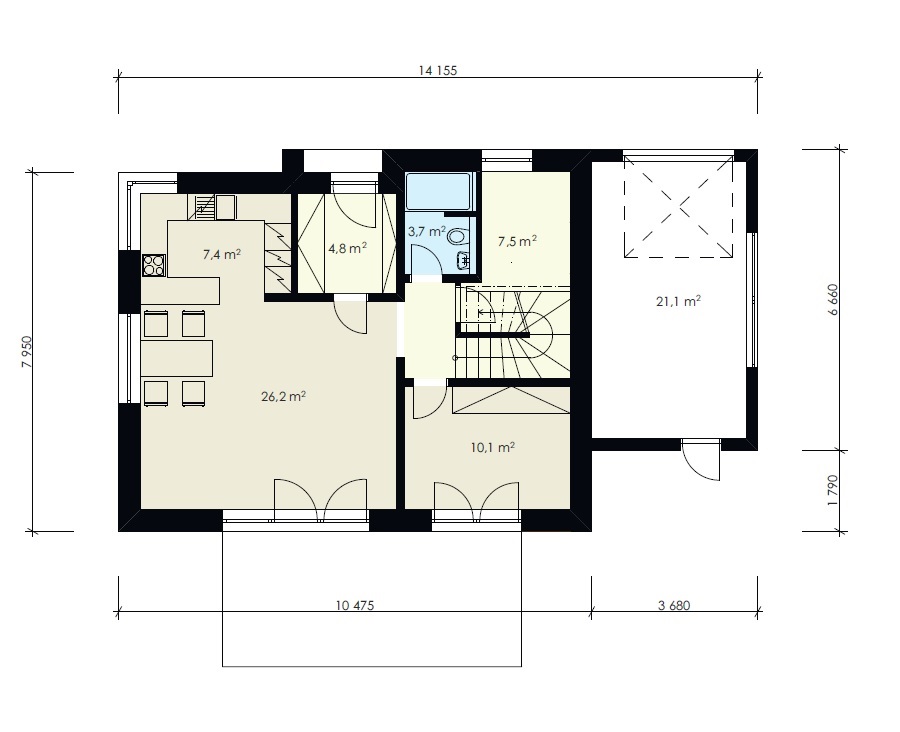

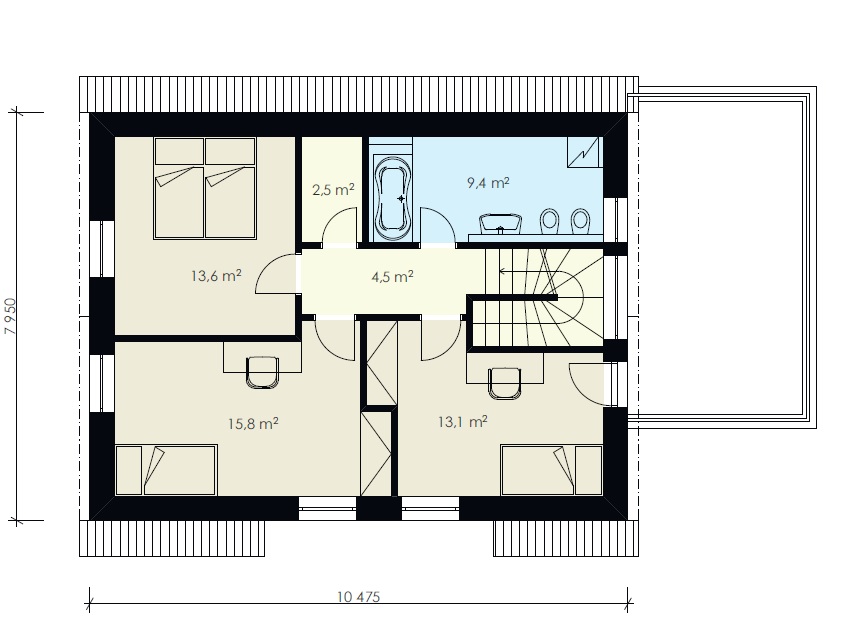

Užitná plocha: 142,06 m2 (1. NP 83,3 + 2. NP 58,76 m2)
Měrná potřeba tepla na vytápění dle TNI: 14 kWh/(m2a)
Energetická třída: A
Náklady na stavbu bez garáže: 3 954 000 Kč vč. DPH
Náklady na kompletní provoz domu při prvním roku bydlení činí 18 000 Kč
(elektrická energie, žádný jiný vstup není). Je to kompletní cena za: provoz
domácnosti, topení, chlazení a ohřev vody.
Základní informace o objektu
Kategorie
Novostavby
Dokončení
2014
