Přestavba chlévů na bydlení
Vochov
(5. 3. 2019) KUBUS atelier
Přestavba chlévů na bydlení

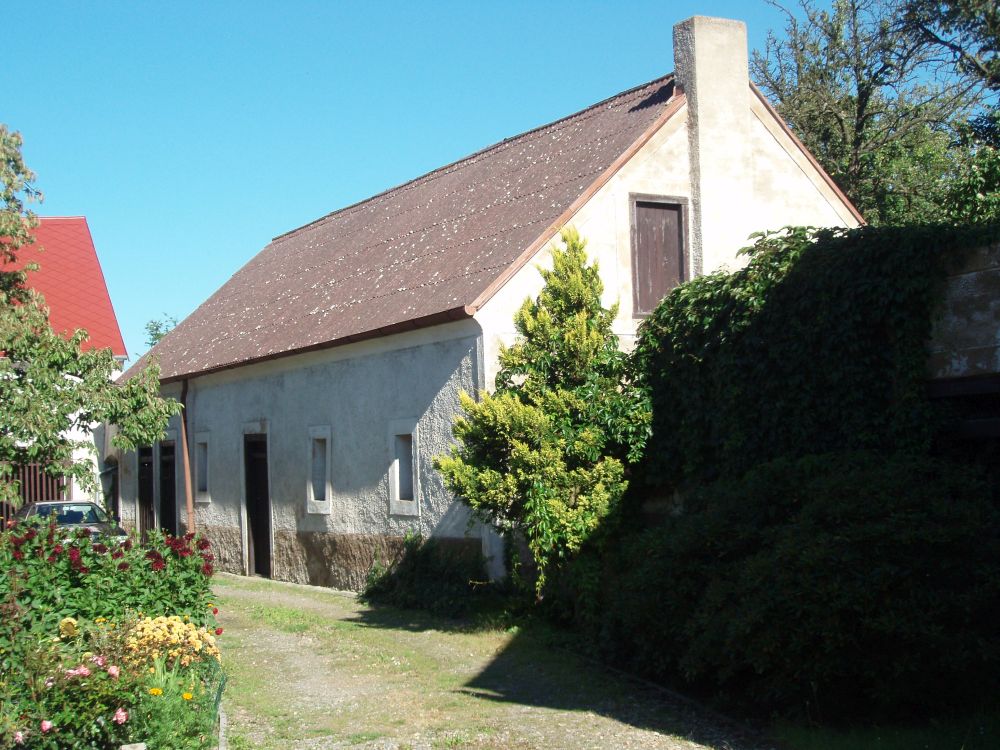

Novostavba pasivního rodinného domu byla koncipována jako
dostavba a nástavba chlévů. Areál tvoří soubor obytných a hospodářských stavení,
které jsou zachovalým příkladem zemědělského dvora přelomu 19. a 20. století.

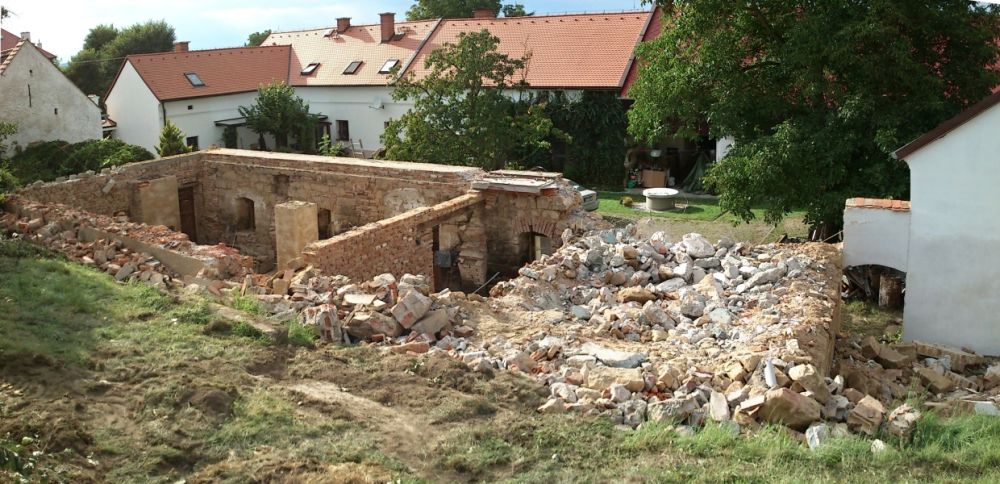

Několik staveb se dochovalo pouze částečně, je patrná jen jejich půdorysná
stopa. Areál byl v 80. letech rekonstruován tak, aby zůstal
zachován historický kontext i stavební detaily. K rekonstrukci, respektive nástavbě, byla určena budova stájí na jihovýchodní straně dvora, která navazuje na horní zahradu se vstupem z místní komunikace.
Cílem projektu bylo vybudovat bydlení v pasivním standardu pro
mladou rodinu a přitom umožnit provozní spojení s původní částí dvora, kterou využívají
rodiče a prarodiče. Architektonické ztvárnění stavby respektuje při pohledu ze

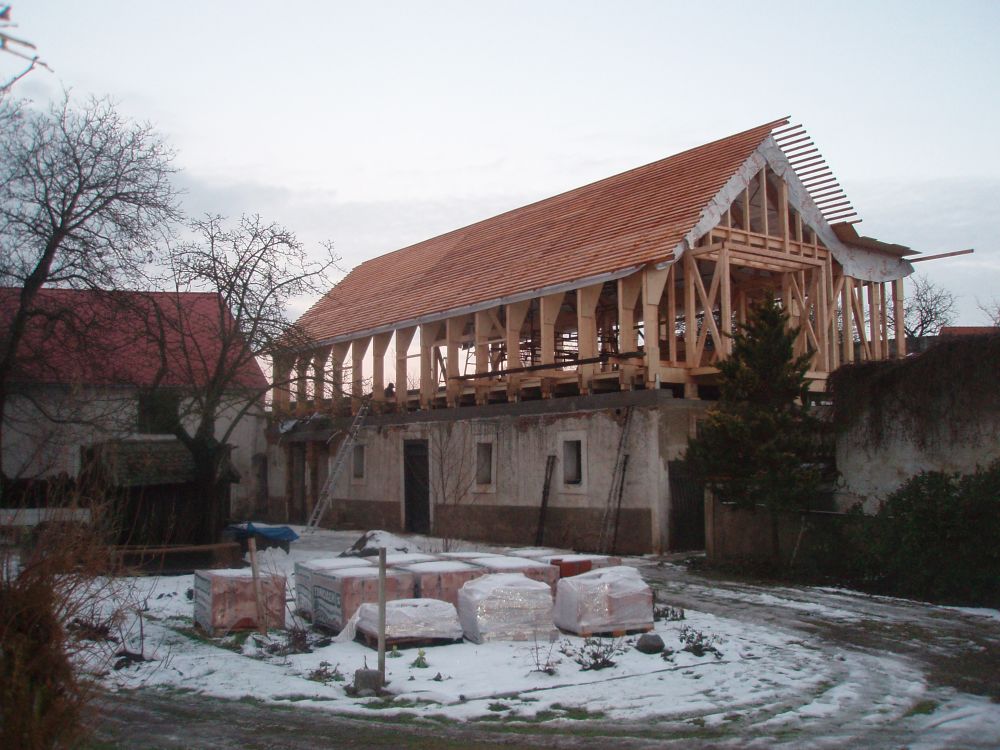

dvora v maximální míře genius loci tohoto místa. Hmota nástavby byla navýšena o
1,6 m oproti původní výšce hřebene, sklon a tvar střechy a směr hřebene zůstaly
zachovány stejně jako původní členění fasády, poloha oken i jejich šambrány.
Při tvorbě dispozičního konceptu jsme se rozhodli oddělit provoz nástavby od zemědělské usedlosti při zachování možnosti komunikačního propojení. Půdorysná stopa chlévů neumožnila realizovat plnohodnotný stavební program
dle přání investora. Tento problém jsme řešili předsazenými arkýři na štítových
stěnách a kompletním vykonzolováním do horní zahrady.
Vzhledem k obtížnému zajištění tepelně izolačních vlastností masivních kamenocihelných
stěn bylo 1. NP ponecháno jako nevytápěné, slouží jako sklad, je tu také

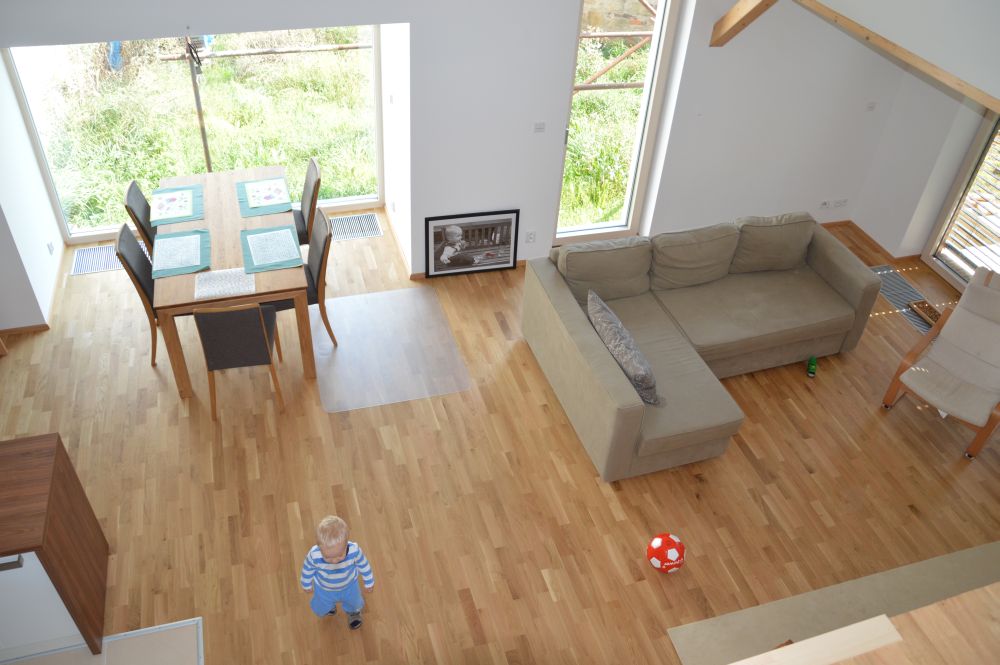

technická místnost. Obytné místnosti jsou umístěny ve 2. NP a 3. NP se
využívá pro doplňkové prostory (spací místa, archivy a knihovny).

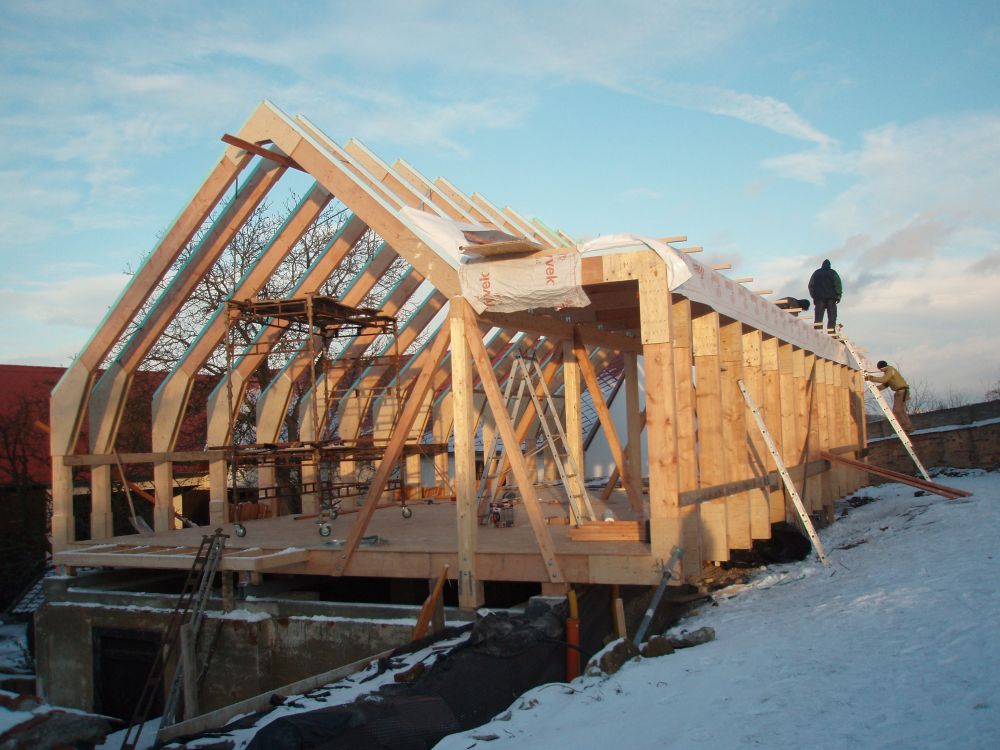

Nosná konstrukce nástavby je navržena jako soustava 16 rámů
s tuhými rámovými spoji. Toto řešení oproti běžné vaznicové krovové soustavě
umožnilo efektivnější a variabilnější provozní využití interiéru.
Rovnotlaké řízené větrání s rekuperací tepla zajišťuje jednotka DUPLEX 510 ECV4
bez dohřevu vzduchu. Dohřev vzduchu je realizován prostřednictvím podlahových
konvektorů s externím přívodem vzduchu v jednotlivých místnostech. Přívod vzduchu
je ze západní fasády buď přes hlavní nasávací potrubí či alternativně přes
servoklapku delším vedením v nevytápěné části chlévů pod stropem 1. NP. V
zimních měsících tak dochází k částečnému předehřevu vzduchu tímto potrubím, v
letních měsících potrubí funguje jako pasivní chladič.
Hlavním zdrojem tepla pro vytápění a přípravu teplé vody je plynový kondenzační
kotel o celkovém výkonu 3,3 - 14 kW s napojením na zásobník IZT s rezervní
elektropatronou. Plynový kotel slouží pouze pro vykrytí výkonových špiček, kdy

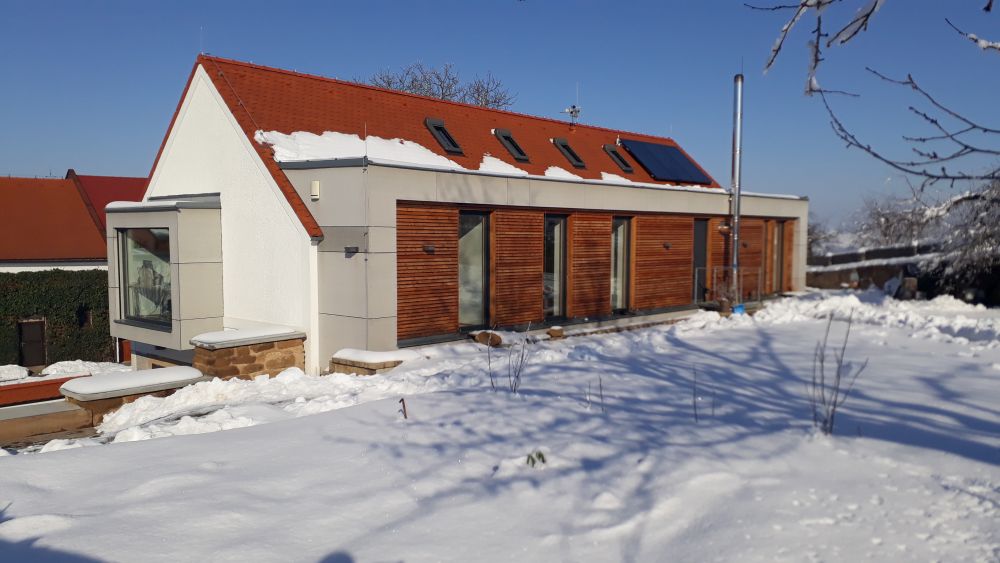

nedodává energii krbová vložka a solární panely. Krbová vložka (krbová kamna)
se nacházejí v obývacím pokoji ve 2. NP.
Ohřev vody zajišťují solární panely, krbová vložka a dohřev plynovým kotlem
nebo elektropatronou, akumulaci energie centrální IZT zásobník.

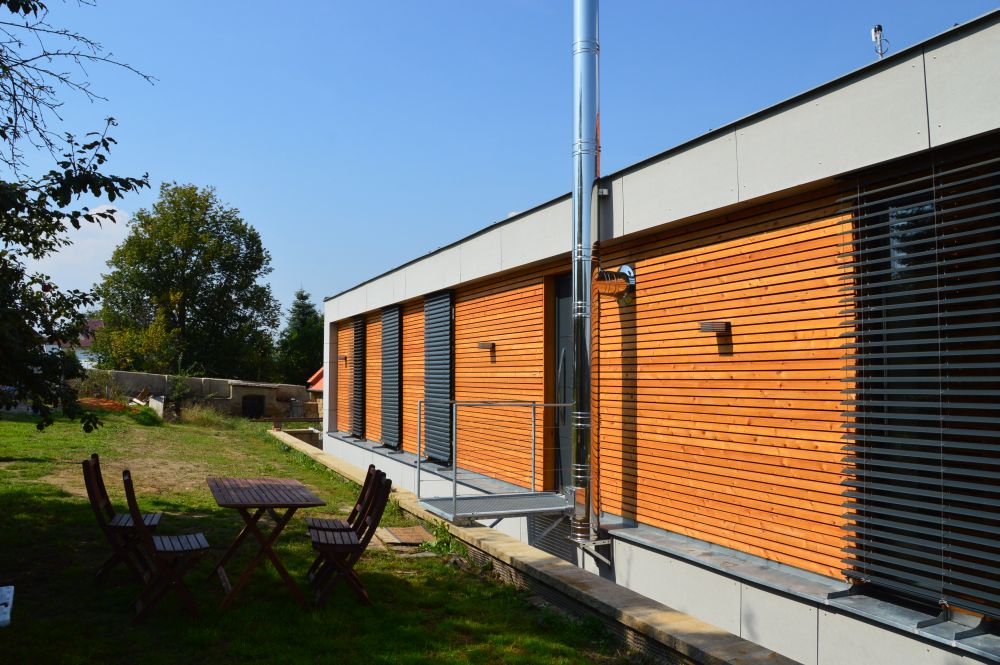

Při návrhu byl velký význam věnován eliminaci letního přehřívání. Všechna okna
jsou stíněna venkovními žaluziemi (poloatomatický systém centrálního ovládání
žaluzií).
Autorská zpráva
Základní informace o objektu
Kategorie
Sustainability
Dokončení
2014
