Radnice v Praze Modřanech
(15. 5. 2019) Loxia
Radnice v Praze Modřanech
Praha 12 je čtvrtou největší pražskou čtvrtí. Přesto právě v této
části hlavního města doposud chybělo reprezentativní sídlo radnice. To
by se mělo v nejbližší budoucnosti změnit, protože v těchto týdnech se
začne se stavbou ojedinělého projektu z dílny architektonického studia
LOXIA. To při práci využívalo i nejmodernější technologie, včetně
informačního modelu budovy, který znají odborníci pod zkratkou BIM.

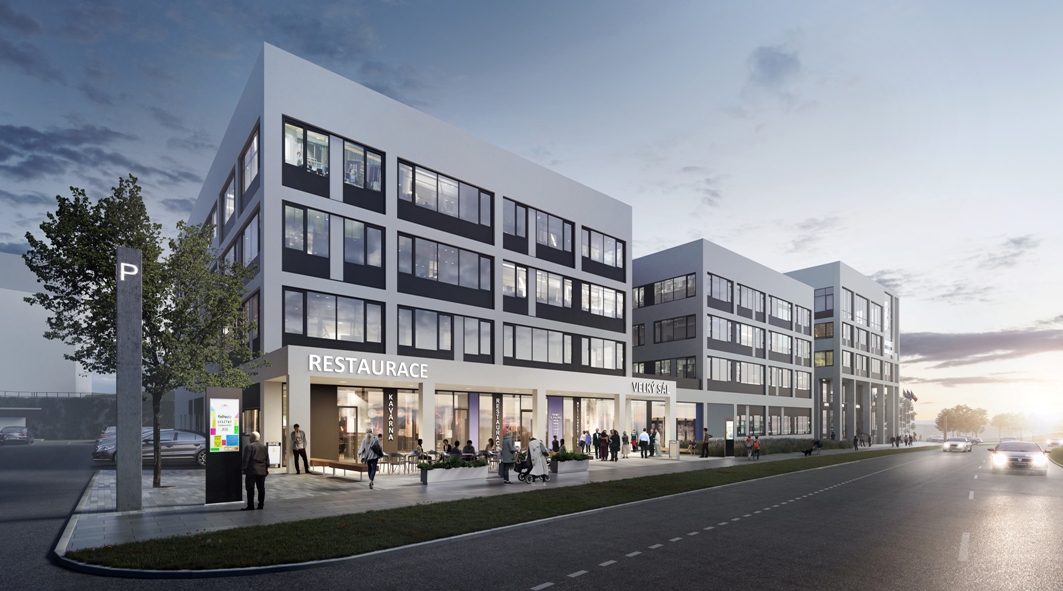

Energeticky šetrná designová stavba je inspirována cukrovarnickou
historií pražských Modřan, na jejichž katastru bude stát. A protože
kostka cukru je vlastně českým vynálezem, tento fakt se projevil i v
samotném projektu: budoucí multifunkční budova totiž připomíná nadčasové

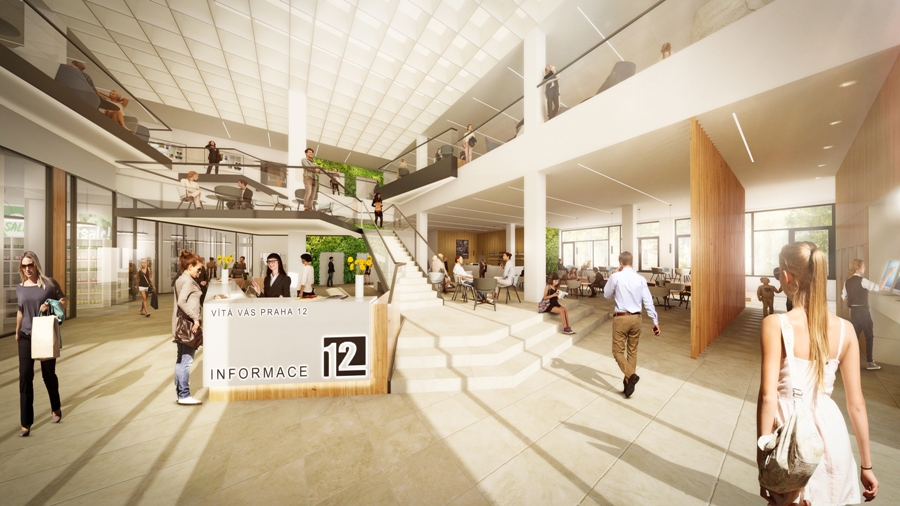

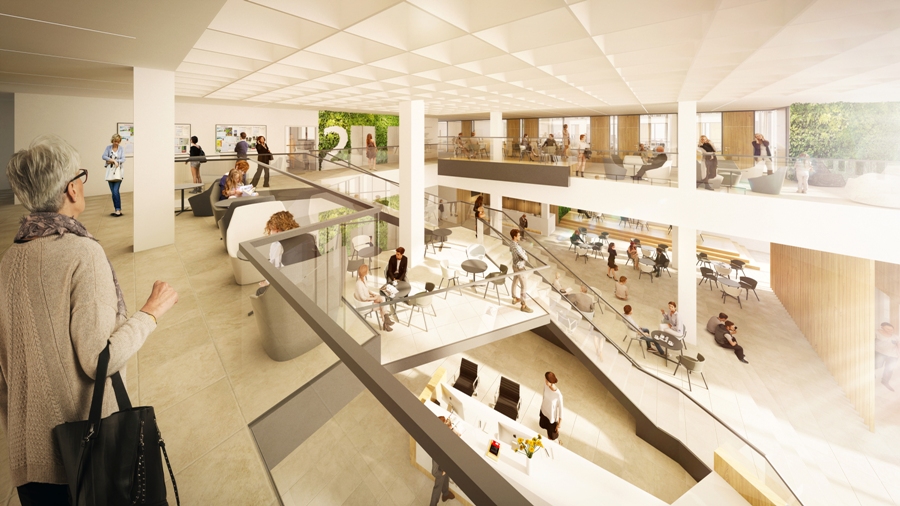

a hravé tři kostky cukru. Kromě administrativního zázemí bude v
bezbariérové budově také společenský a víceúčelový sál, obřadní síň,
restaurace, menší obchody, kavárna a dětský koutek. Součástí projektu je
i zeleň obklopující radnici.
Od
první chvíle, kdy LOXIA začala na projektu pracovat, dělo se tak
kompletně v systému BIM (Building Information Modeling), což je moderní a
inteligentní proces pro tvorbu a správu stavebních projektů. Využívá
nejmodernější technologie, včetně tvorby virtuální reality, proto
usnadňuje výměnu informací nejen tehdy, kdy vzniká architektonický
návrh, ale i během výstavby a také poté, kdy už je budova plně
využívána.
„BIM je v jedné věci opravdu unikátní: na jednom
místě jsou veškeré dostupné informace o každém prvku, který projekt
obsahuje. Vidíte ho v 3D modelu a pokud chcete, tak i do velmi
podrobného detailu. Díky tomu víte přesně, jak vypadá každý prvek, jaké
jsou jeho vlastnosti a rozměry. A to vše na jednom místě a v reálném
čase,“ vysvětluje Ing. Arch. Jana Mastíková ze studia LOXIA. Pokud v
tomto systému provedete nějakou změnu, BIM software koordinuje tuto
změnu ze všech pohledů, které zobrazují daný prvek. Se změněným modelem
pak mohou pracovat všichni, kdo ho používají.
„Projekt modřanské
radnice je sice sdružen do jednoho centrálního modelu BIM, ale existují i
další modely dílčí, které využívají jednotlivé profese podílející se na
projektování. Máme tak model pro samotnou stavbu, pro vzduchotechniku,
chlazení a vytápění, sprinklery, silnoproudé a slaboproudé rozvody apod.
Pro každý stupeň dokumentace bylo s investorem dohodnuto tzv. LOD
(Level of Development). Tento ukazatel určuje míru detailní
propracovanosti jak v grafické, tak v negrafické části,“ říká J.
Mastíková.
Pro modřanskou radnici byl stanoven stupeň prováděcí dokumentace na
úrovni LOD300+, což konkrétně znamená, že při tomto nastavení je v
modelu vidět doslova každá klika, veškerá technologie a rozvody k ní,
jsou v něm kompletně vymodelovány kotelna a strojovny VZT, takže můžete
rozeznat také každý ventil nebo páku. Z projektu je rovněž možné získat
podrobné výpisy prvků nebo výměry a objemy materiálů a konstrukcí.
Pro
své četné a nesporné výhody se dnes o systému BIM hodně mluví a je
poměrně běžné, že investoři tento model požadují již při zadávání
projektu, ale zatím se ho jen málo využívá i poté, kdy je budova hotova a
zkolaudována.
„Je to škoda, protože jeho filozofie je taková, že
budova je se svým ᾿BIMem᾿ spojena po celý životní cyklus a pokud je
průběžně aktualizován, může sloužit jako vynikající pomocník při správě
budovy i jeho dalších rekonstrukcích či případných dostavbách,“
upozorňuje J. Mastíková a vyzdvihuje také přednosti systému, které
souvisejí se samotnou prácí architektů.
„Navrhovat projekt domu v
systému BIM a připravit projekt v klasické podobě na papíře, tedy ve 2D
rozlišení bychom mohli přirovnat k jízdě v moderních autech a v těch,
která brázdila silnice před 20 lety. Všechna mají čtyři kola, volant a
motor, ale ten rozdíl je propastný a nejspíš jen málokdo by dobrovolně
přesedl do starého modelu. Nová auta nabízejí nejen dokonalejší
technologie či lepší kvalitu a pohodí, ale také splňují vyšší
bezpečnostní standardy.
Na první pohled se může zdát, že je práce
s BIMem náročnější, ale je to spíše o tom, že člověk si musí zvyknout
na trochu jiný systém. Rozdíl je například v tom, že již v raných fázích
projektu musí architekt nebo projektant domýšlet některé aspekty
dopředu, zatímco u klasického 2D modelu se mnoho detailů řeší až v
pozdějších fázích. Ale věnované úsilí a energie na počátku projektu
přinášejí řadu výhod později, protože je promyšlený, propracovaný a bez
zásadních chyb. Jakou jistou nevýhodu lze naopak vnímat, že velké
koncepční zásah a změny jsou v pokročilejších stádiích náročnější a
nákladnější,“ doplňuje mladá architektka.
tisková zpráva
Základní informace o objektu
Kategorie
Administrativa
