Rekonstrukce kasáren ve Varnsdorfu
(20. 8. 2015) Architektonická kancelář DOMYJINAK
Rekonstrukce kasáren ve Varnsdorfu
Areál kasáren se nachází v centru Varnsdorfu, ve městě v
nejsevernější části České republiky, ve východní části Ústeckého kraje v okrese
Děčín, na jihovýchodě Šluknovského výběžku. Městem protéká řeka Mandava a je ze
tří stran obklopeno územím Německa. Nachází se zde hraniční silniční přechody,
přes město vede železnice z Žitavy do Eibau.

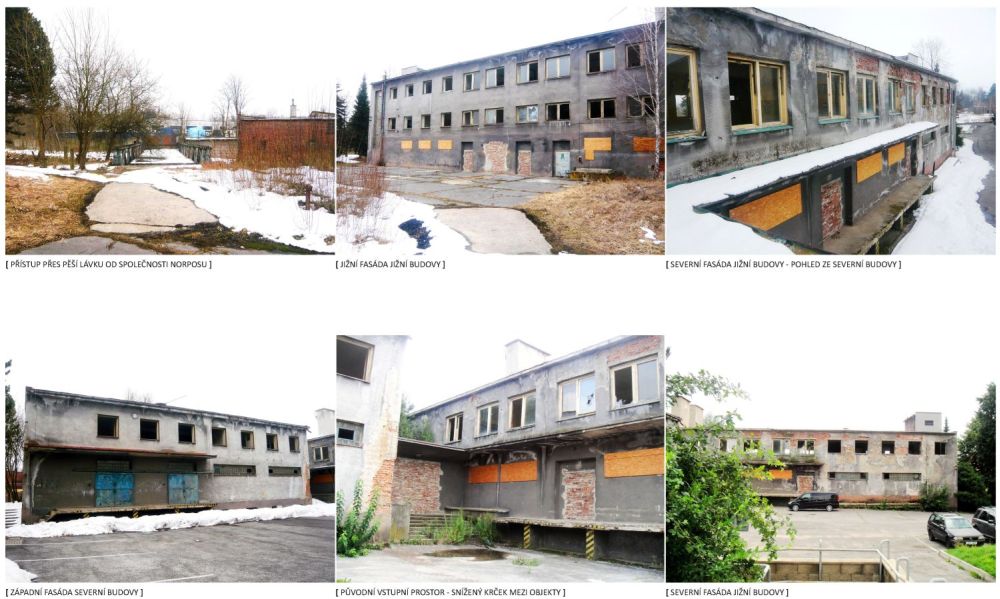

Studie konverze dvou objektů bývalých kasáren byla zpracována na základě
představy investora a upravována na základě konzultací, kterých se zúčastnil i
budoucí nájemník, praktický lékař. Dalším podkladem byly průzkumy provedené na
místě.

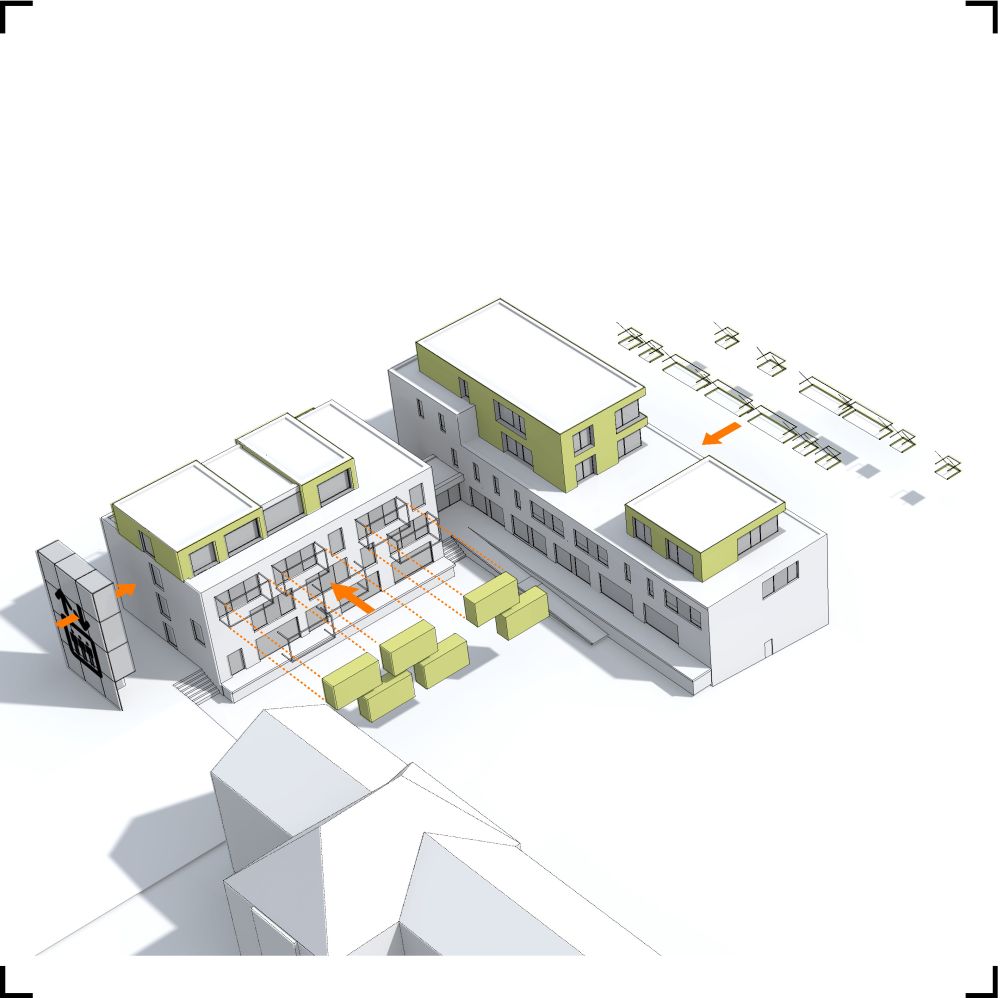

Základním konceptem přístupu k rekonstrukci je zachování konstrukčního systému,
dispozice ale autoři návrhu změnili tak, aby vyhověly nárokům na současné

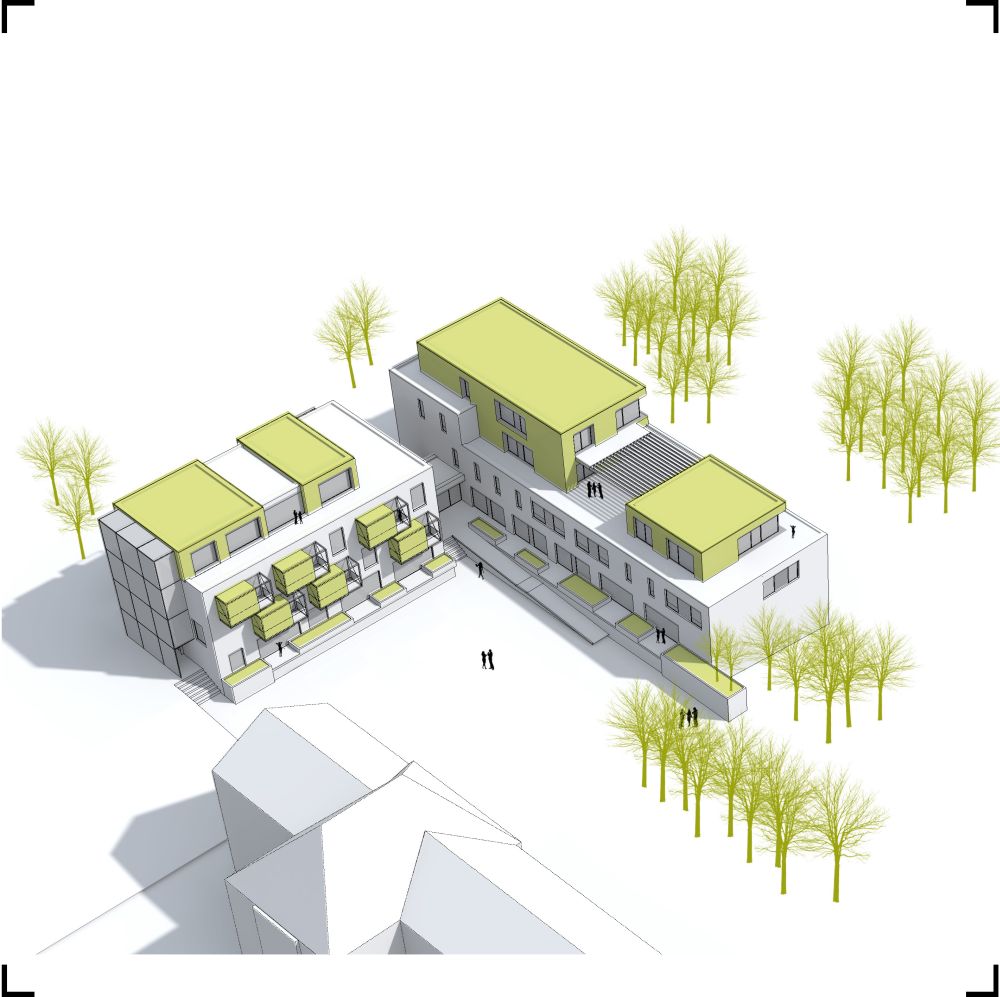

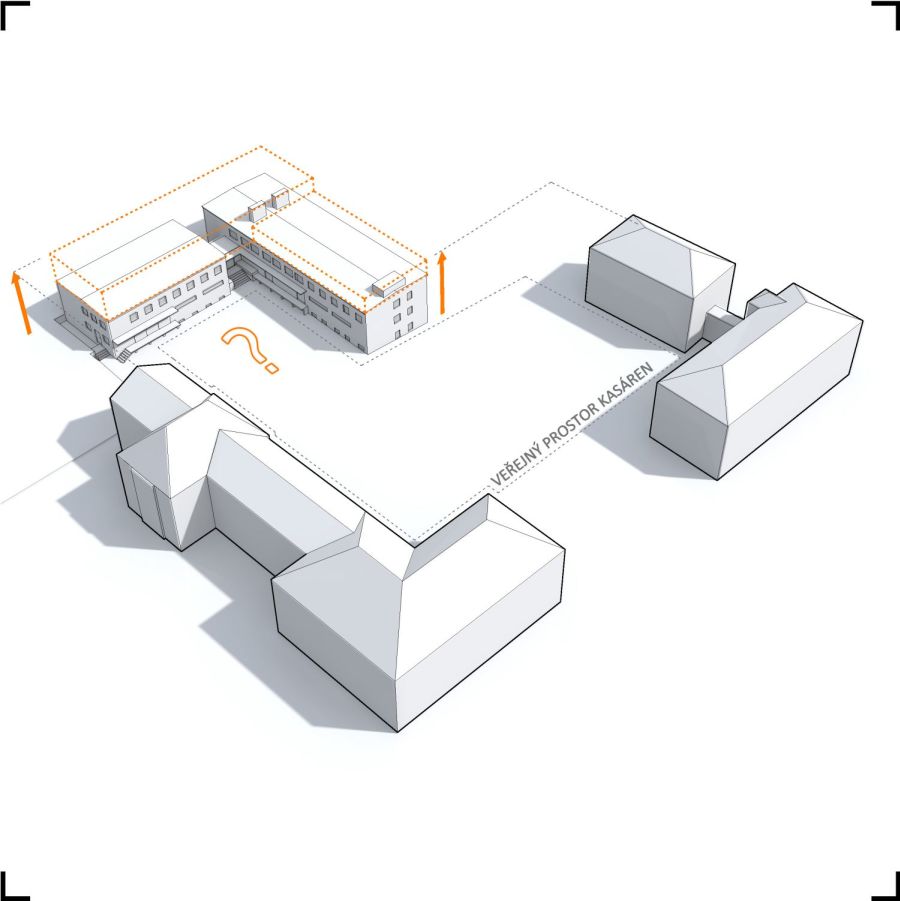

bydlení. Vzhledem k tomu, že obě budovy jsou nižší než zbývající objekty

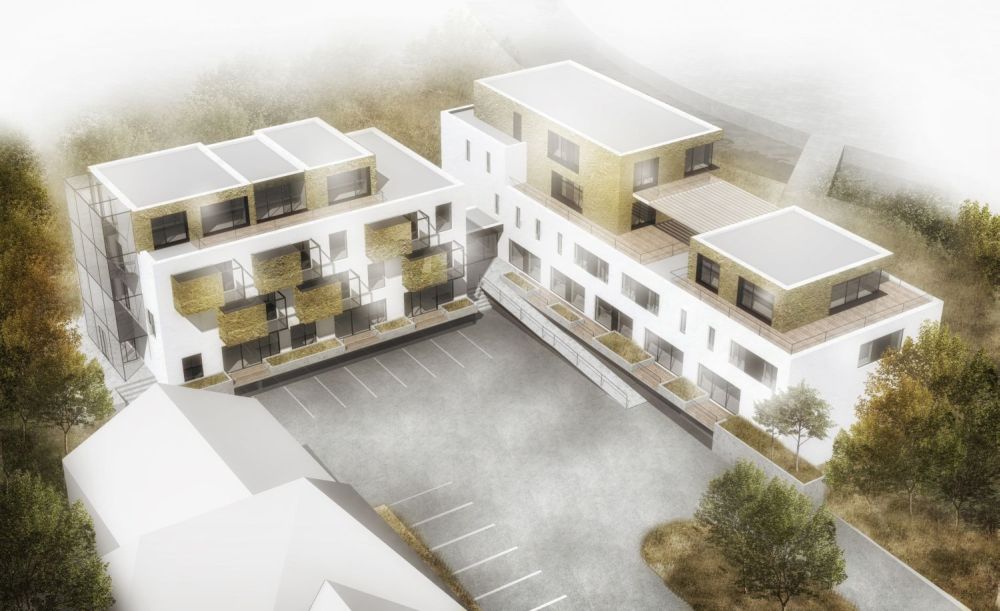

kasáren, budou zvýšeny o jedno až dvě podlaží. Přístavby jsou ustoupeny proti původnímu
objemu budovy, jejich fasády budou opatřeny popínavou zelení. V podobném duchu
byly pojednány balkony u severní budovy, kde mají všechny byty ve 2. a 3. NP balkon
ve formě předsazeného popnutého ocelového boxu. Dominantním prvkem severní
budovy je také skleněná přístavba pro výtah a přístup do jednotlivých podlaží.

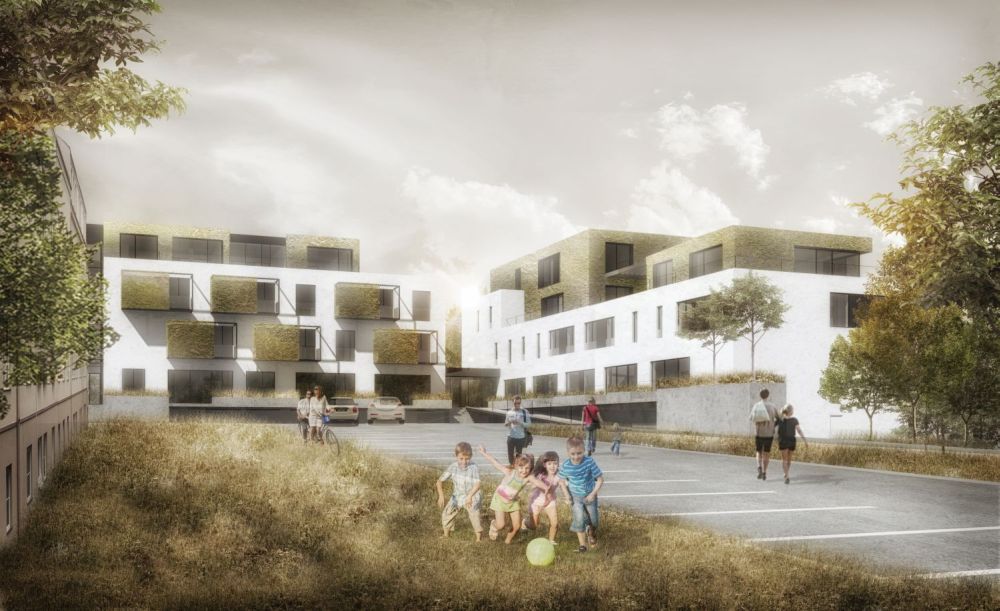

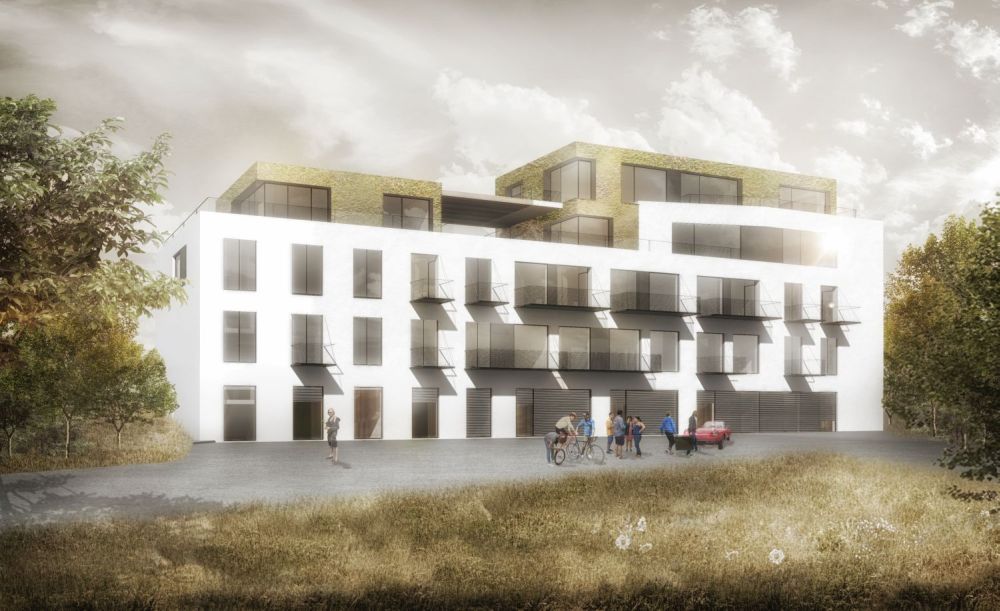

Díky výtahu v jižní budově budou oba objekty bezbariérové. Na jižní fasádě
jižního objektu jsou navrženy ocelové zavěšené balkony.

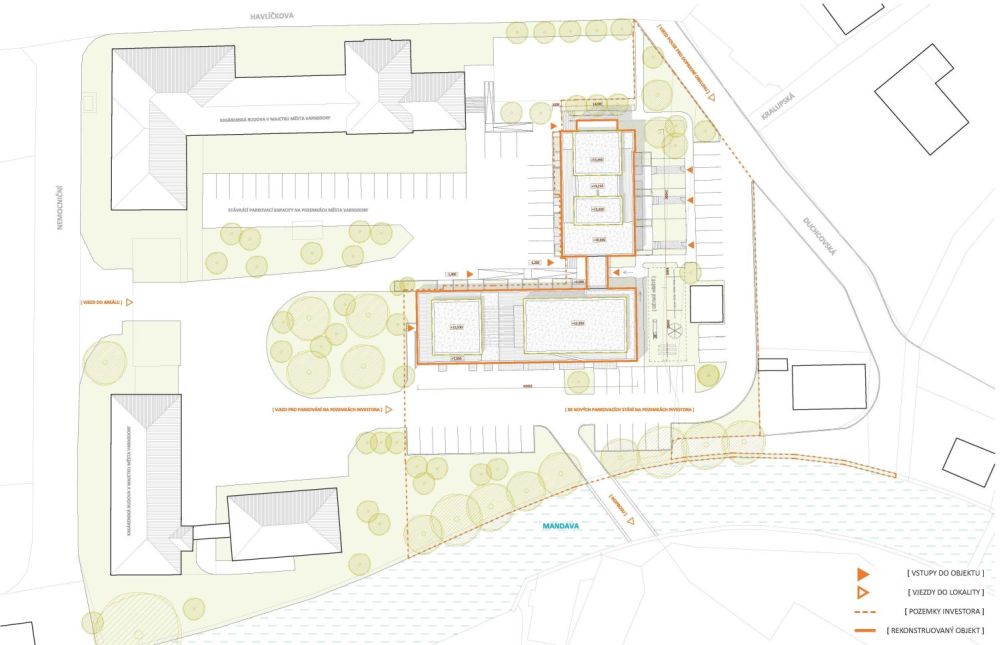

Severní objekt (A) má půdorysnou plochu 14,7 x 24,9 m, jižní 43,35 x 14,4 m.
Dříve byly budovy propojeny v 1. PP a 1. NP. V projektu je zachováno propojení dveřmi
v 1. PP tak, aby byly domy lehce oddělitelné. V rámci hmoty objektů zůstane
zachován nadzemní krček, který však slouží jako hlavní vstup jen pro jižní
objekt (budovu B).
Budova A
V podzemním podlaží bude technologické zázemí, společenské prostory a 19
sklepních kójí, v ostatních čtyřech podlažích 19 bytů. Všechny jsou přístupné
po hlavním schodišti, jen byt B19 ve 4. NP má vlastní schodiště ve skleněné
přístavbě (hlavní schodiště není možno využít vzhledem k ustoupení podlaží).

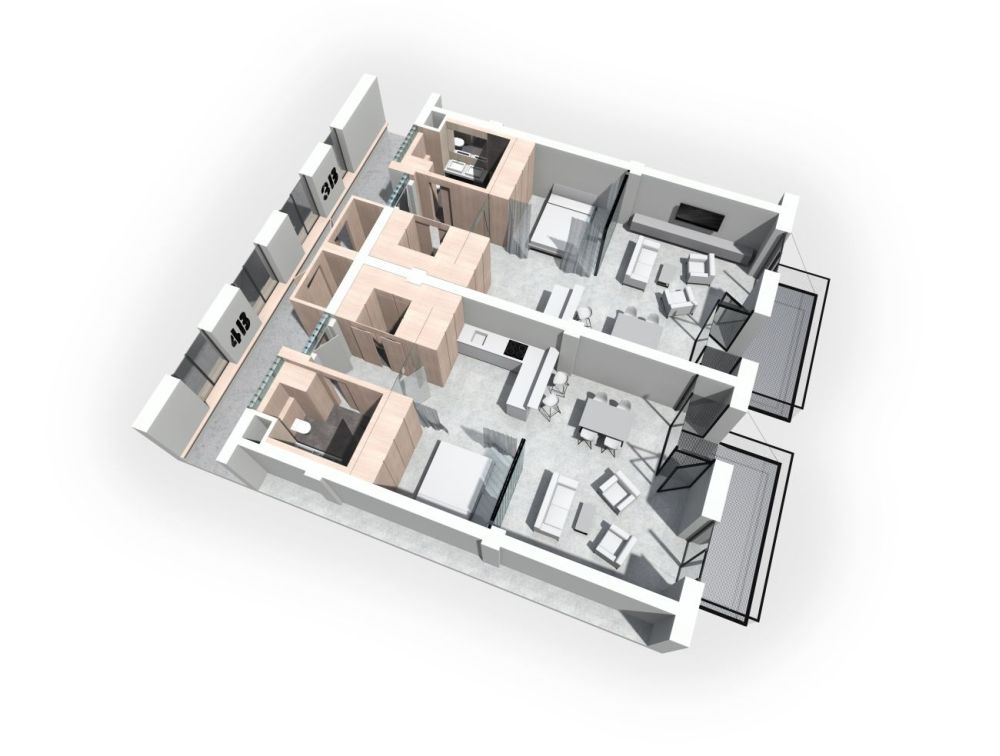

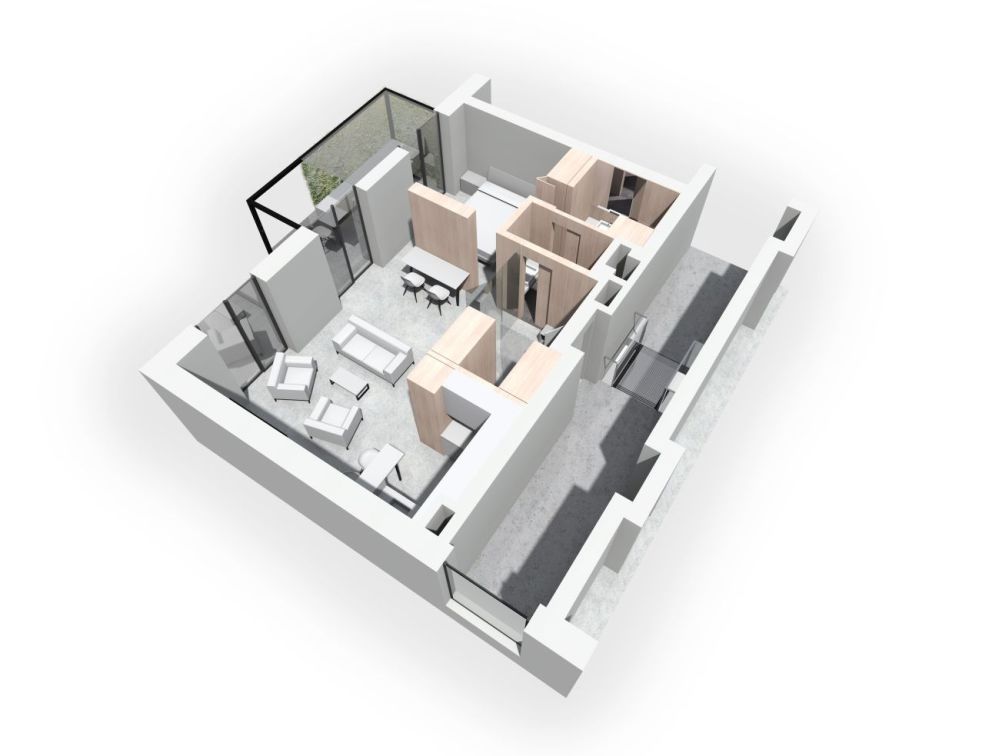

Výtah obsluhuje všechna podlaží. Byty
v 1.-3. NP jsou dispozičně řešeny na 1-1,5 modulu konstrukčního systému s
hlavním vstupem z centrální chodby, která bude vertikálně propojena prostupy ve
stropních panelech tak, aby společný prostor působil světleji a vzdušněji.
Střední prostup je vyveden ve formě světlíků až na střechu a prosvětluje tedy
chodby ve všech podlažích. Byty v 1. NP mají terasy, na východní straně jsou

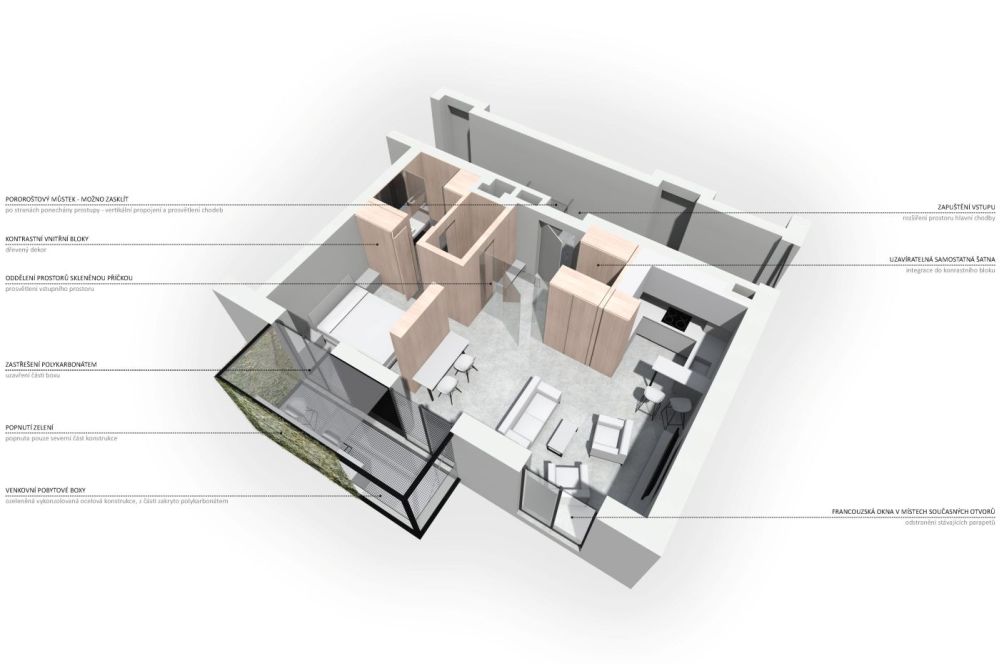

terasy doplněny zahrádkami a vlastním vstupem z ulice. Každý byt ve 2.-3. NP má
svůj balkon ve formě předsazeného boxu. Box tvoří ocelový rám, který okresluje
dvě sousední okna bytu. Pochozí část je z pororoštu, zábradlí z plexiskla. Na
severní části jsou boxy popnuty zelení a zakryty polykarbonátem. Ocelový box
slouží současně jako stínění pro spodní byty. Byt ve 4. NP využívá východní i
západní fasády, na východní i západní straně jsou navrženy podélné terasy.
Budova B
Z této stavby vznikne polyfunkční objekt – v 1. PP budou z jižní strany
přístupné čtyři provozovny s vlastním zázemím. Kromě toho jsou tu také
dvoupodlažní sklady (snížený prostor bývalé kotelny) a technologické zázemí
objektu. Podlaží je přístupné i ze západní strany a po hlavním schodišti na
východě. K zajištění bezbariérového řešení bude před hlavním schodištěm výtah.
Do 1. NP se vchází z hlavního vstupního prostoru mezi oběma budovami, na
překonání výškového rozdílu mezi podlahou a úrovní dvora je navrženo schodiště
a bezbariérová rampa. Hlavní vstupní prostor také umožňuje průchod na východní
stranu pozemku s dětským hřištěm a další možností parkování. Pronajímatelné
kanceláře jsou přístupné přes recepci, jako druhý vstup do kanceláří slouží schodiště
na západní straně budovy. V 1NP je umístěna ordinace praktického lékaře se
samostatnými vstupy z venkovní rampy. Ve 2. – 4.NP budou byty. Ve 2. NP je
většina z nich řešena pouze při jižní straně objektu, v severní části bude
chodba. Narozdíl od budovy A jsou skladové prostory řešeny přímo u bytů.

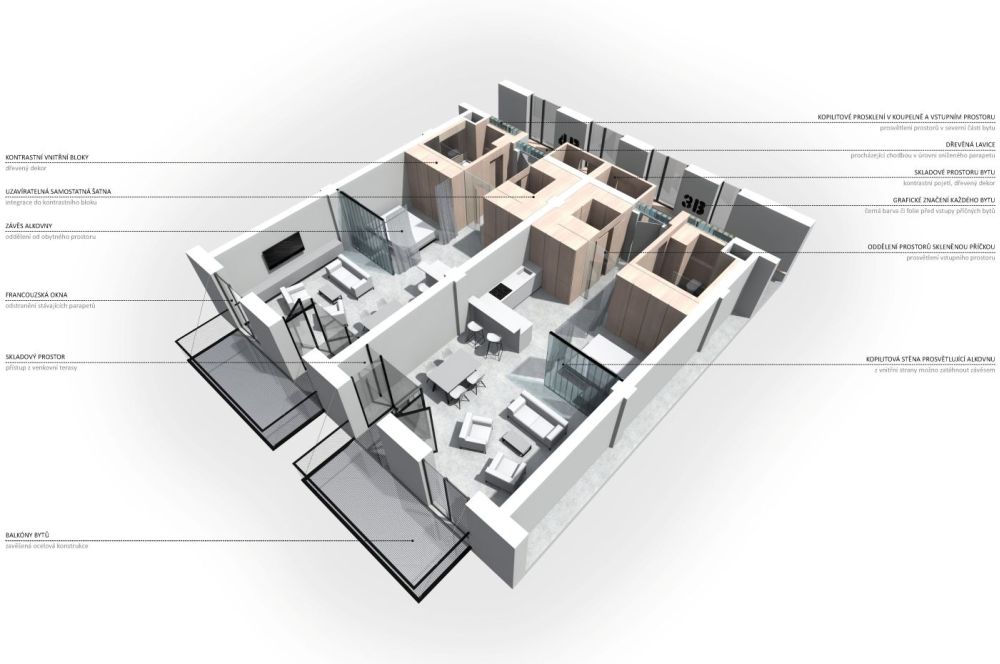

Vzhledem k hloubce příčných bytů jsou v dispozici navrženy kopilitové části
stěn, které byt prosvětlují z jihu a ze severní chodby. Ve 2.- 3. NP bude
mezonetový byt, přístupný z chodby i z vlastního schodiště. Ve východní části
3.- 4. NP jsou další čtyři byty, dva z nich mají rozlohu přes 100 m2.
Konstrukční a
materiálové řešení
Budovy podpírají železobetonové sloupy s průvlaky, na nichž jsou stropní
panely. Obvodové stěny jsou nosné, takže se do nich vybourá jen několik nových
otvorů. Většina oken tedy zůstane na původním místě, některé z nich budou
částečně dozděny. Parapety velké části oken jsou sníženy, většinou až ke
konstrukci podlahy.

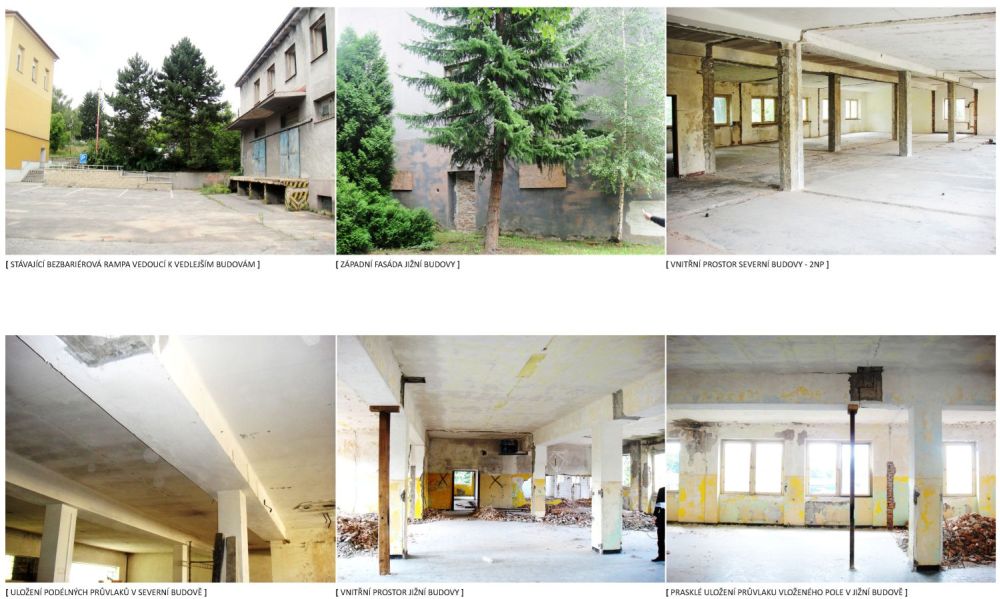

V jedné sekci budovy B byly zjištěny statické problémy u průvlaků ve
vloženém poli ve všech podlaží, proto bude třeba umístit zde nové podpěrné
konstrukce.
Obálka budov bude opatřena kontaktním zateplovacím systémem a bílou jemnozrnnou
omítkou. V některých místech mezi okny se použije antracitové plechové obložení
v úrovni okenního rámu tak, aby se okna vizuálně propojila. Střecha ze
stropních panelů je spádována v mírném sklonu v příčném směru. Při rekonstrukci
bude srovnána do výšky stávajících průvlaků, obvodové zdi dozděny. Z velké
části se využije na pobytové terasy.
Investor: Josef Šusta
Architektonická studie a projekt: ateliér DOMYJINAK - Ing. arch. Ph.D. Petr Šikola, Ing. arch. Jan Černoch, doc. Ing. arch. CSc. Václav Dvořák, Ing. arch. Štěpán Lajda, spolupráce - Ing. arch. Hana Lesáková, Ing. arch. Tereza Hrdličková, Bc. Jakub Kopecký
Plocha pozemků: 4 657 m2
Zastavěná plocha: 1 214 m2
Užitná plocha: Budova A - 19 bytů, celkem 841 m2, budova B - 10 bytů, celkem 815 m2, kancelářské prostory 340 m2, provozovny 312 m2
Předpokládaná investice: 77 mil. Kč (cena stanovena dle odhadu 4 500 Kč/m3 u rekonstrukce, 6 500 Kč/m3 u přístavby)
