Rodinný dům v jižním Německu
(30. 6. 2020) Dolní podlaží je proskleno
po délce více než třicet metrů
Rodinný dům v jižním Německu
Když
se potkají představy architekta a klienta
Jsou
stavební projekty, u nichž se architektův holistický přístup potká s odbornými
znalostmi a zkušenostmi na straně zhotovitelů stavby a vytříbeným citem pro
styl na straně klienta. V takových případech vznikne vždy něco výjimečného.
Právě to se podařilo u rodinného domu v jižním Německu, který freiburská architektonická
kancelář Harter + Kanzler & Partner navrhla s využitím devíti
velkoformátových posuvných systémů s panoramatickým designem Schüco ASS
77 PD.SI.

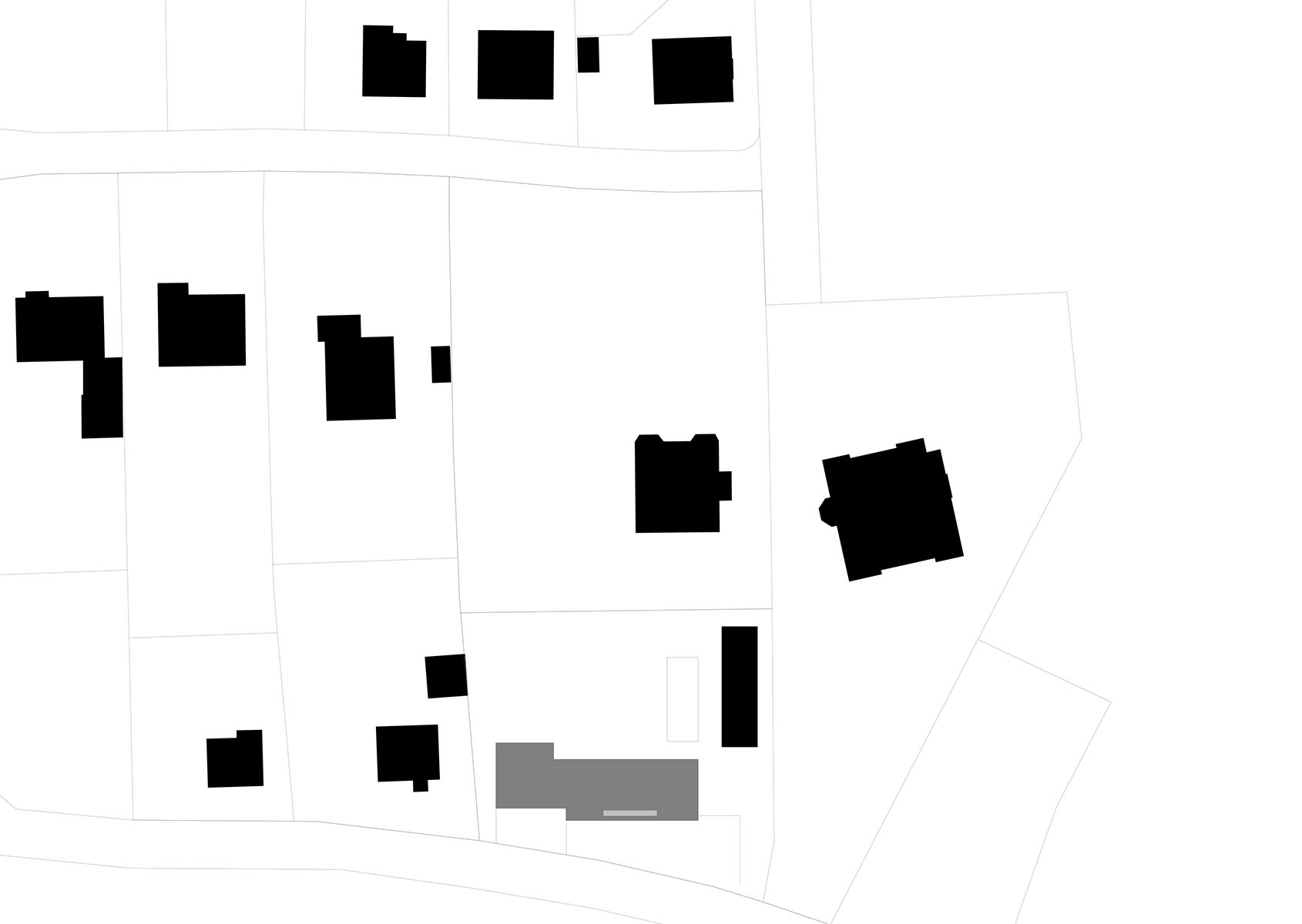

Dům je
situován ve stavebně rozvíjející se lokalitě v těsné blízkosti několika
historických staveb. Klient si přál bezbariérový rodinný dům, který by byl
přizpůsoben svažitému terénu, souzněl se stávající výstavbou
v bezprostředním okolí a byl orientován do rozlehlé zahrady směřující do
údolí.
Železobetonová
konstrukce domu s předsazenou fasádou z obkladových pásků je vsazena
do úbočí kopce a na pozemku byla umístěna tak, aby zabírala co nejmenší plochu

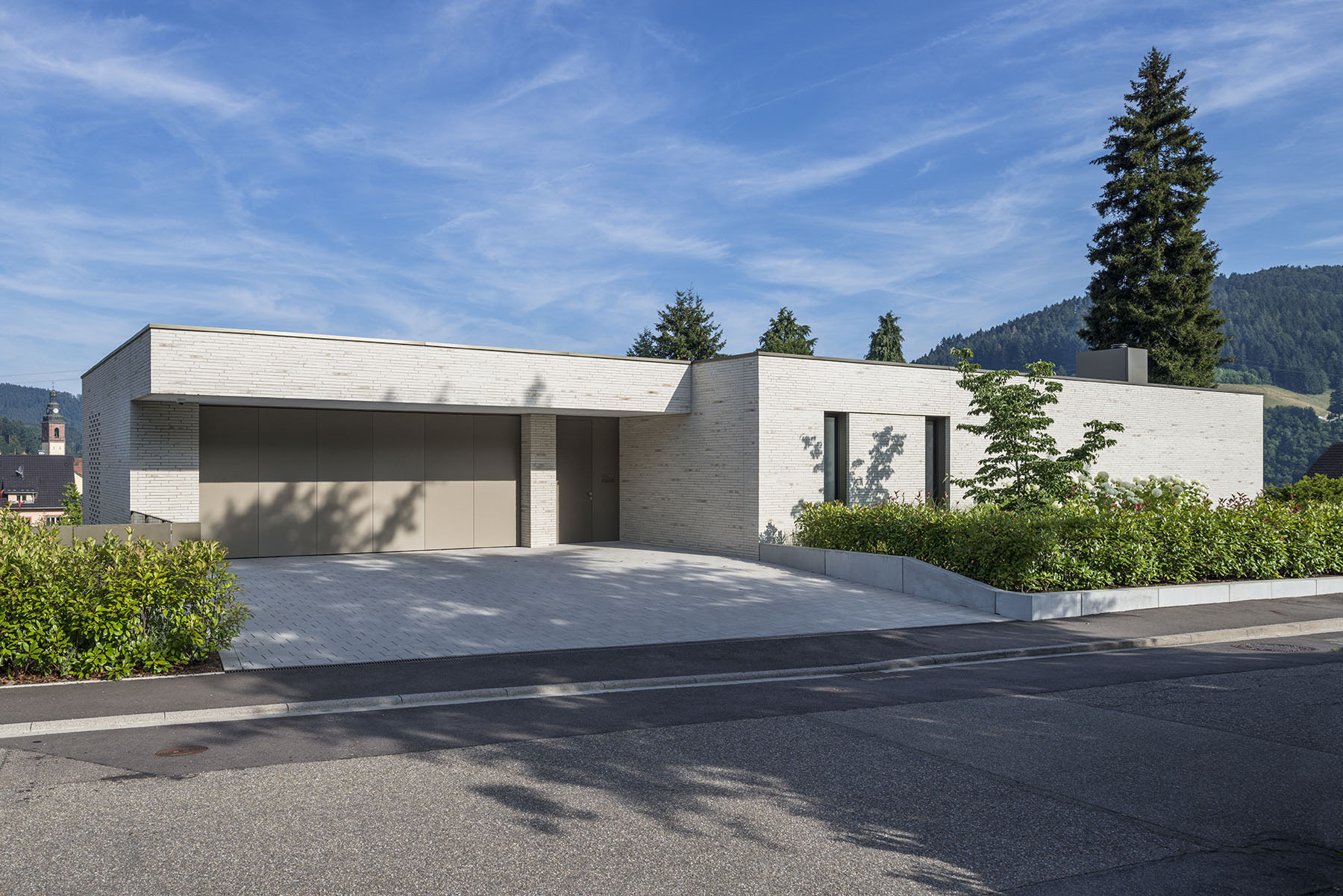

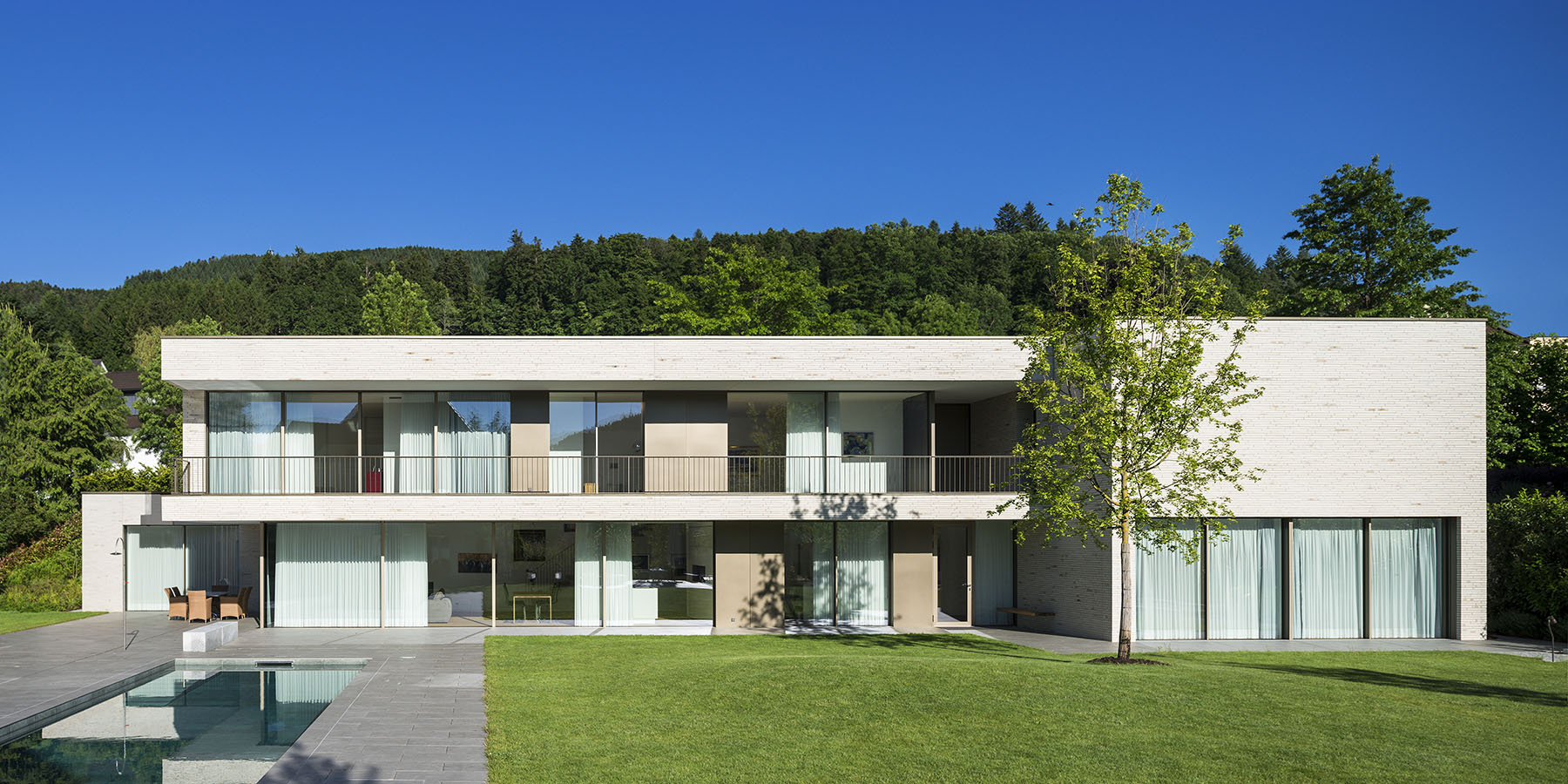

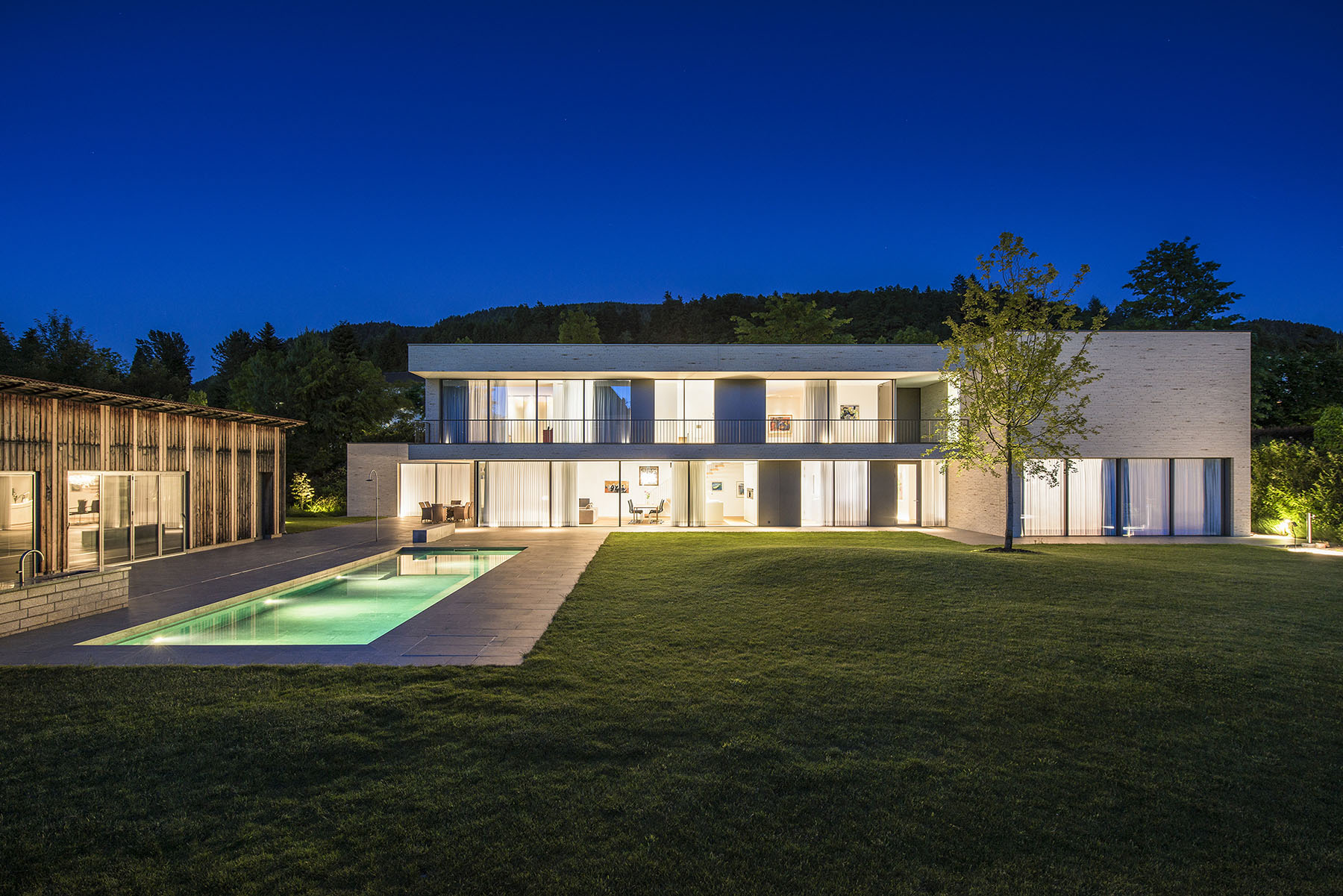

a zahrada zůstala co největší. Zatímco z ulice se dům jeví jako jednopodlažní a
víceméně uzavřený, rozšířená dvoupodlažní konstrukce se otevírá do zahrady díky
velkorysému prosklení v celé výšce místností, které vytváří plynulý
přechod mezi interiérem a exteriérem. Střecha s různými přesahujícími prvky
a balkón v horním podlaží propojují dům a garáž v jediný celek. Jejich
linie zvýrazňují podlouhlý charakter stavby, který je podpořen i použitím
horizontálně umístěných obkladových pásků cihel.
Diskrétní zóny i otevřené prostory s panoramatickými
výhledy
Do domu se
vstupuje zastřešeným prostorem mezi domem a garáží v horním podlaží, ze strany
orientované do svahu. Jak ve venkovním vstupním prostoru, tak v krytém zádveří

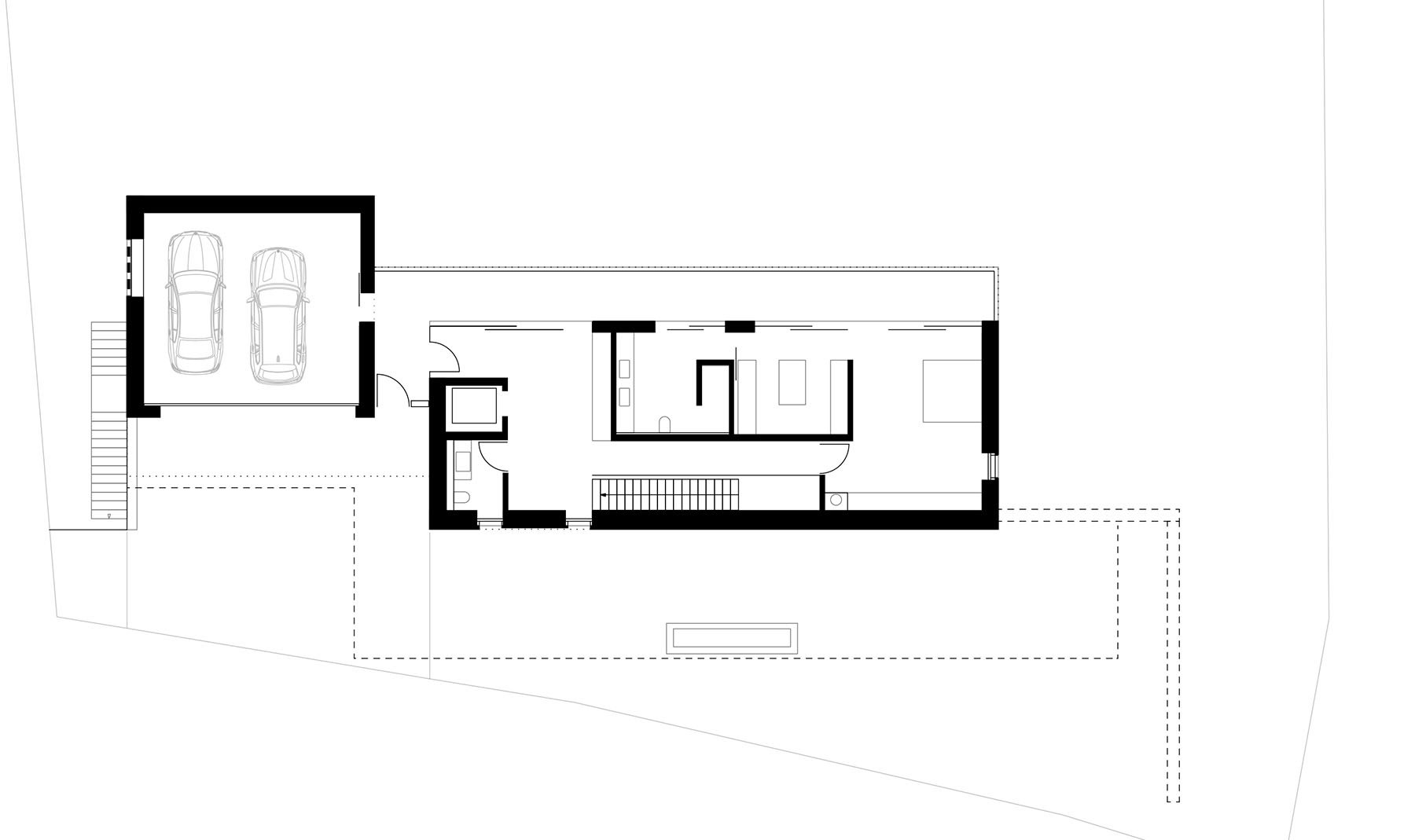

je pohled příchozího ihned nasměrován do velké zahrady. Horní podlaží,
situované na úrovni ulice, nabízí soukromé prostory k odpočinku. Ložnice, šatny
i koupelny jsou uspořádány funkčním způsobem a všechny mají výhled do zahrady
díky velkoplošnému prosklení od podlahy až ke stropu systémy s panoramatickým
designem Schüco
ASS 77 PD.SI. Ze všech místností pak lze přímo vyjít ven přes přilehlý
balkón, který vede podél domu téměř po celé jeho šířce.
Prosklené
posuvné systémy v plné výšce pokojů vytvářejí jakousi podélnou vizuální

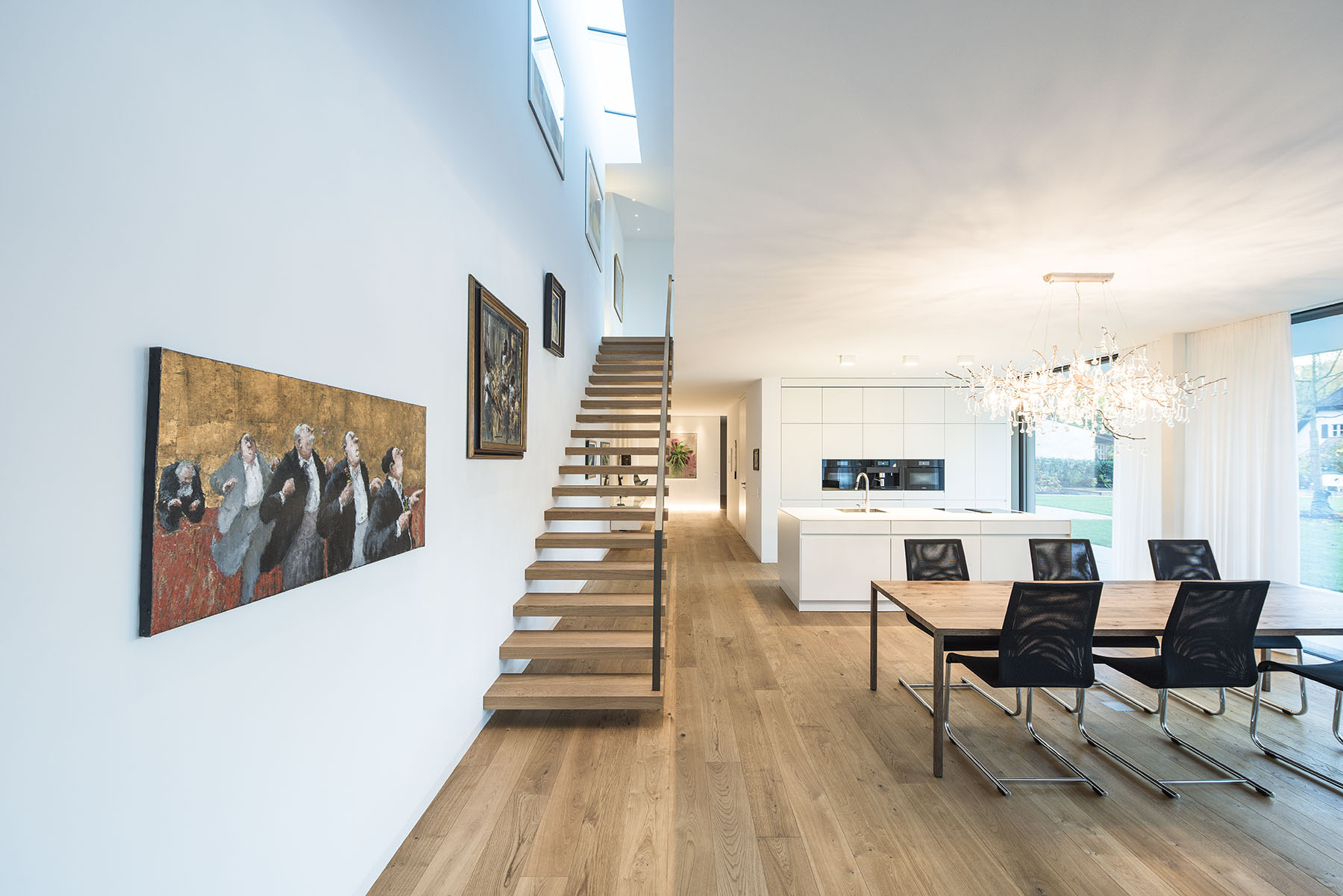

osu, propojující všechny místnosti v řadě. Po jednoramenném schodišti lze

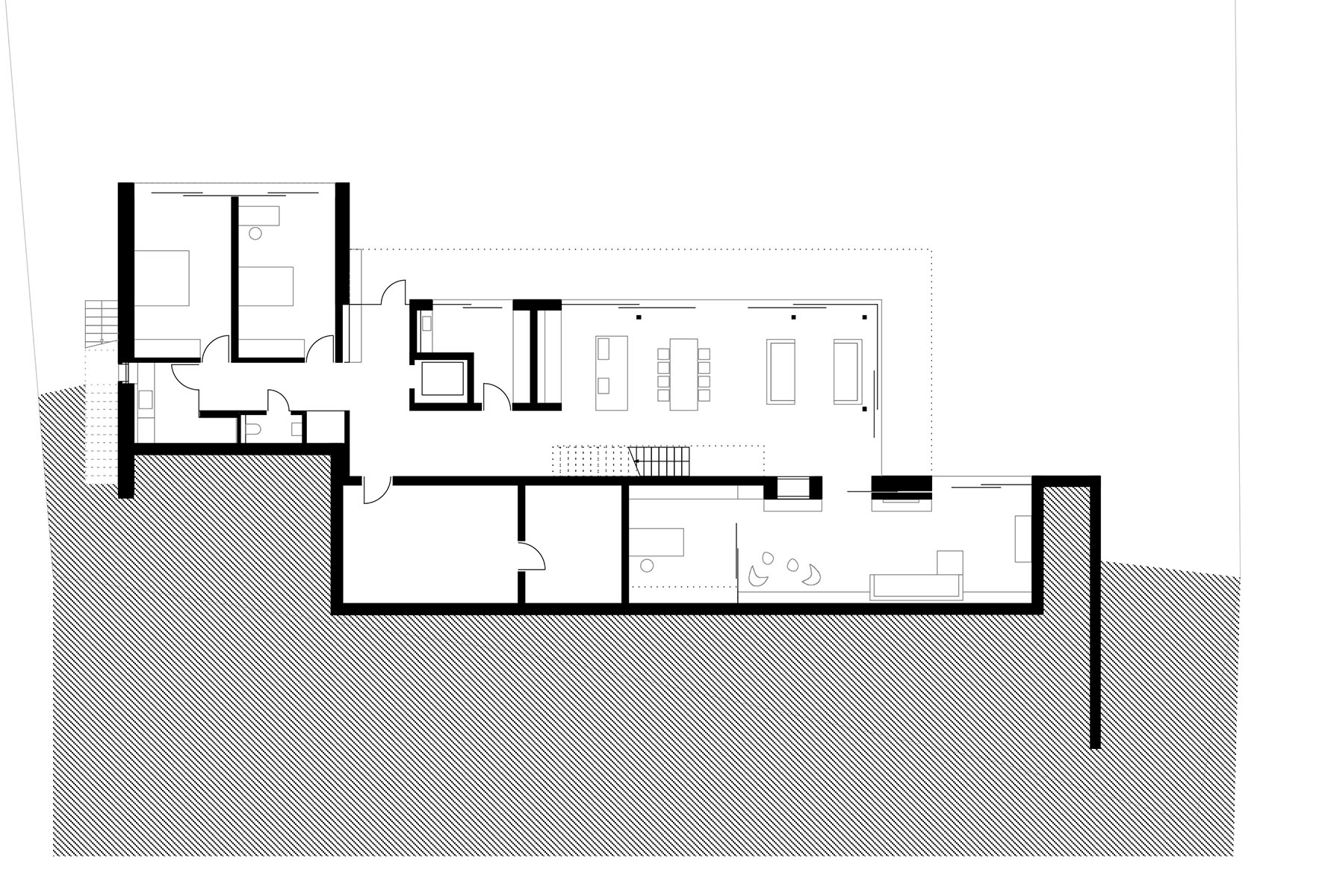

sestoupit do společné obytné zóny na dolním podlaží, která sestává
z velkého obývacího pokoje a jídelny, otevřené kuchyně, krbu a
knihovny.

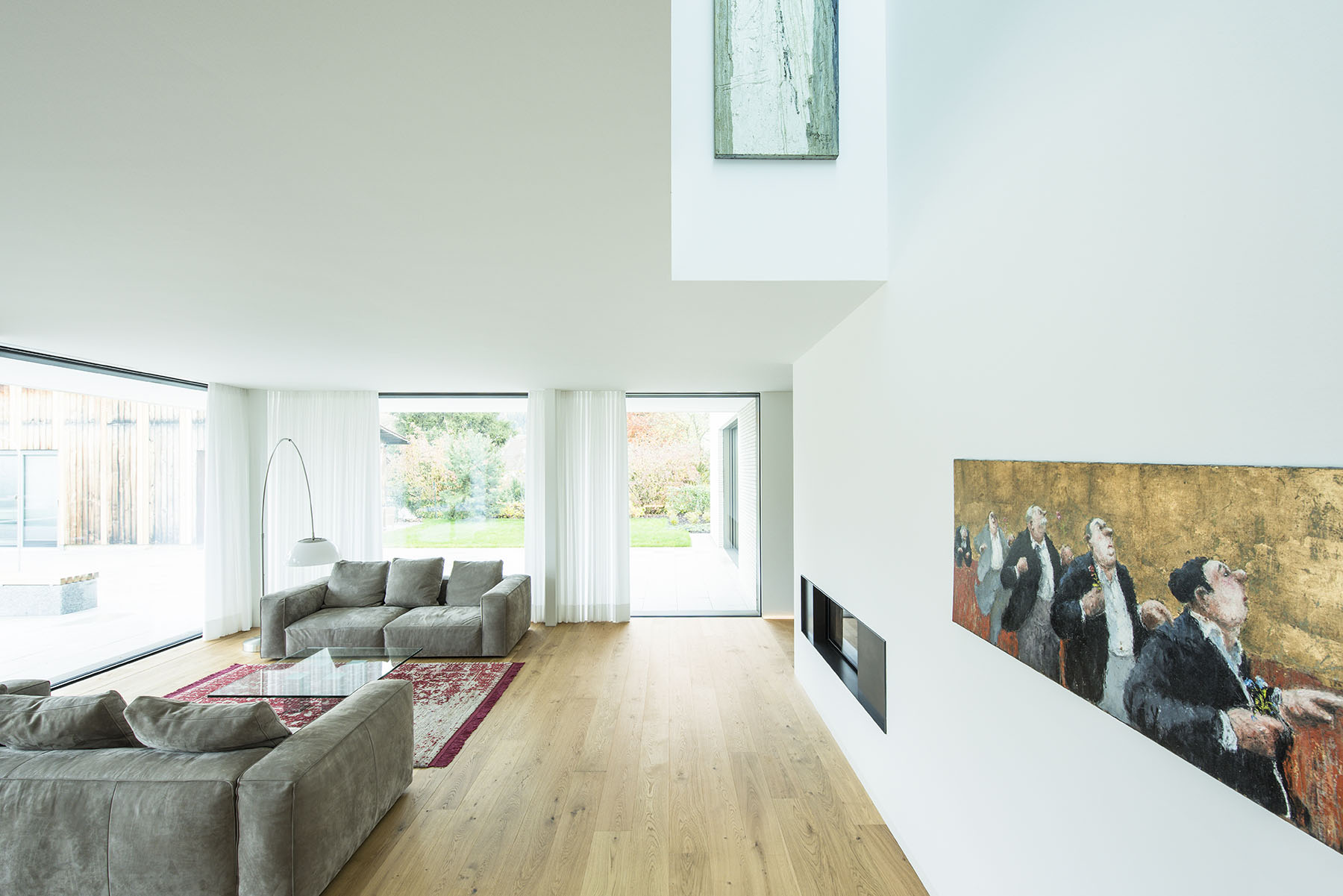

Vnější zeď
domu na straně orientované do ulice přechází v dolním podlaží v bíle omítnutou
zadní stěnu společného obytného prostoru, je oživena výtvarným dílem a vytváří
pozadí pro samonosné schodiště. Místnosti domu za touto zdí jsou pak zcela zapuštěny
do země. S otevřeným společným
obytným prostorem je přímo propojena další zóna nabízející o trochu více
soukromí, kde je knihovna, místnost ke sledování televize a pracovna, přičemž
krb ve zdi může být využíván z obou stran. Další uzavřenější místnosti jsou pak
přímo propojeny s kuchyní, například technické zázemí a ložnice pro hosty a pro
děti, které mají rovněž výhled do zahrady díky velkorysému prosklení.
Interiér je osvětlován zvenčí i večer
Maximální
světelnosti bylo dosaženo prosklenými prvky sahajícími od podlahy až ke stropu,
přičemž podlahové i stropní profily jsou skryty, takže bariéry mezi interiérem
a exteriérem jsou vizuálně i prostorově odstraněny. Do místností může volně
proudit denní světlo, přičemž přesahující střecha a konzolové balkóny zajišťují
konstrukční stínění před sluncem a mění světelnou úroveň interiéru. Světlíkem
ve střeše pak dopadá světlo na schodiště a zadní stěnu a prostupuje až dolů do
společného obytného prostoru.
Úroveň a
intenzitu transparentnosti lze regulovat podle potřeby. Ochranu před sluncem
zajišťují kromě externích stínících prvků také lehké bílé závěsy, které jsou
umístěny před sklem z jeho vnitřní strany a působí jako difúzní filtr.
Dojem přirozeného světla lze pak znovu navodit i večer prostřednictvím umělého
osvětlení ve spojení s prosklenou fasádou a světly vsazenými do podlahy,
které osvětlují dům zvnějšku.
Skryté profily systémů Schüco s trojitým
izolačním zasklením přispívají k tepelnému komfortu
Pro veškeré prosklené
plochy byly navrženy hliníkové systémy Schüco s flexibilními možnostmi
otevírání. Posuvný systém Schüco ASS 77
PD.SI byl použit ve vysoce izolované variantě s trojitým izolačním

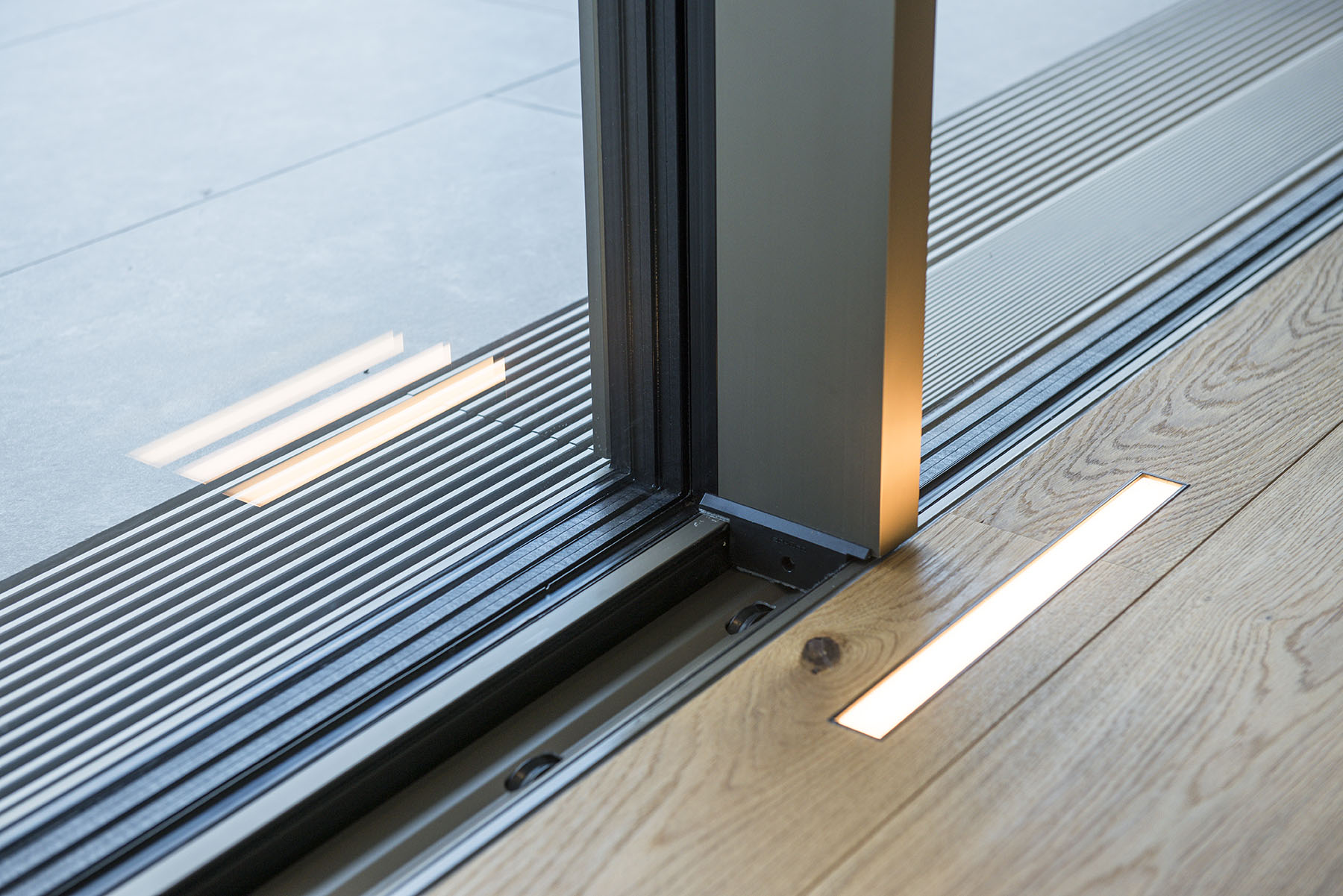

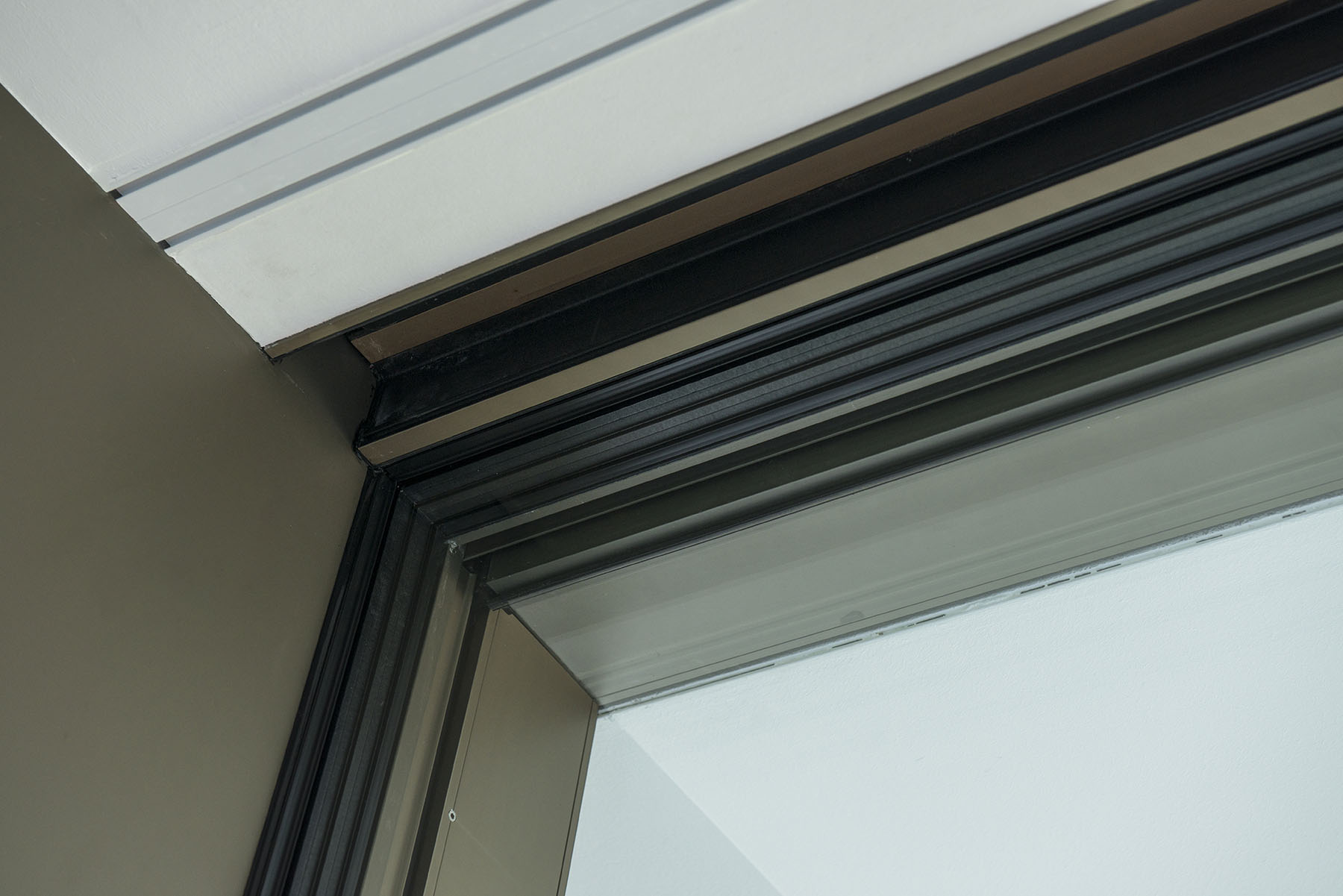

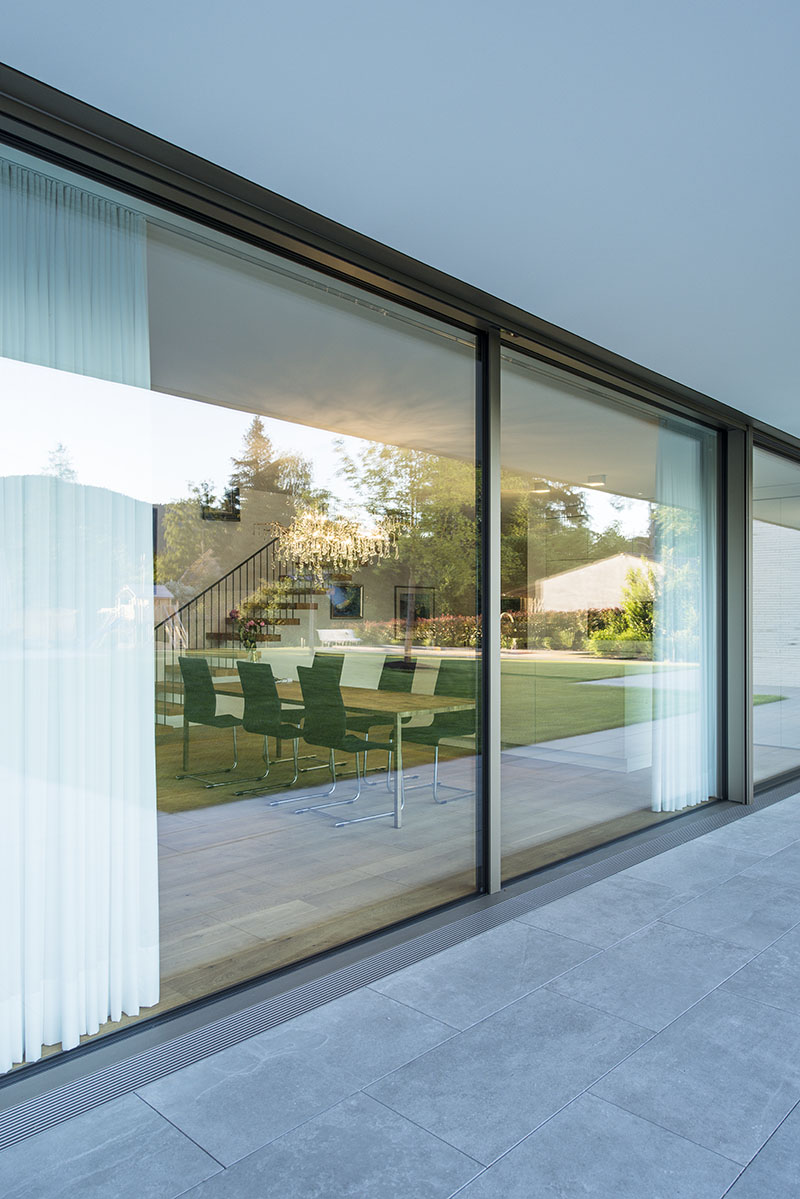

zasklením. Stropní a podlahové profily těchto 2,95 metru vysokých jednotek byly
osazeny tak, aby byly skryty, takže viditelné zůstávají pouze tenké středové
sloupky a vertikální profily posuvných jednotek. Vznikly tak velké průhledné
plochy fasády bez viditelných vodorovných rámů, členěné jen několika velice
úzkými svislými konstrukčními prvky. Jednotky o délce 7,98 m, 2,70 m a 5,35 m

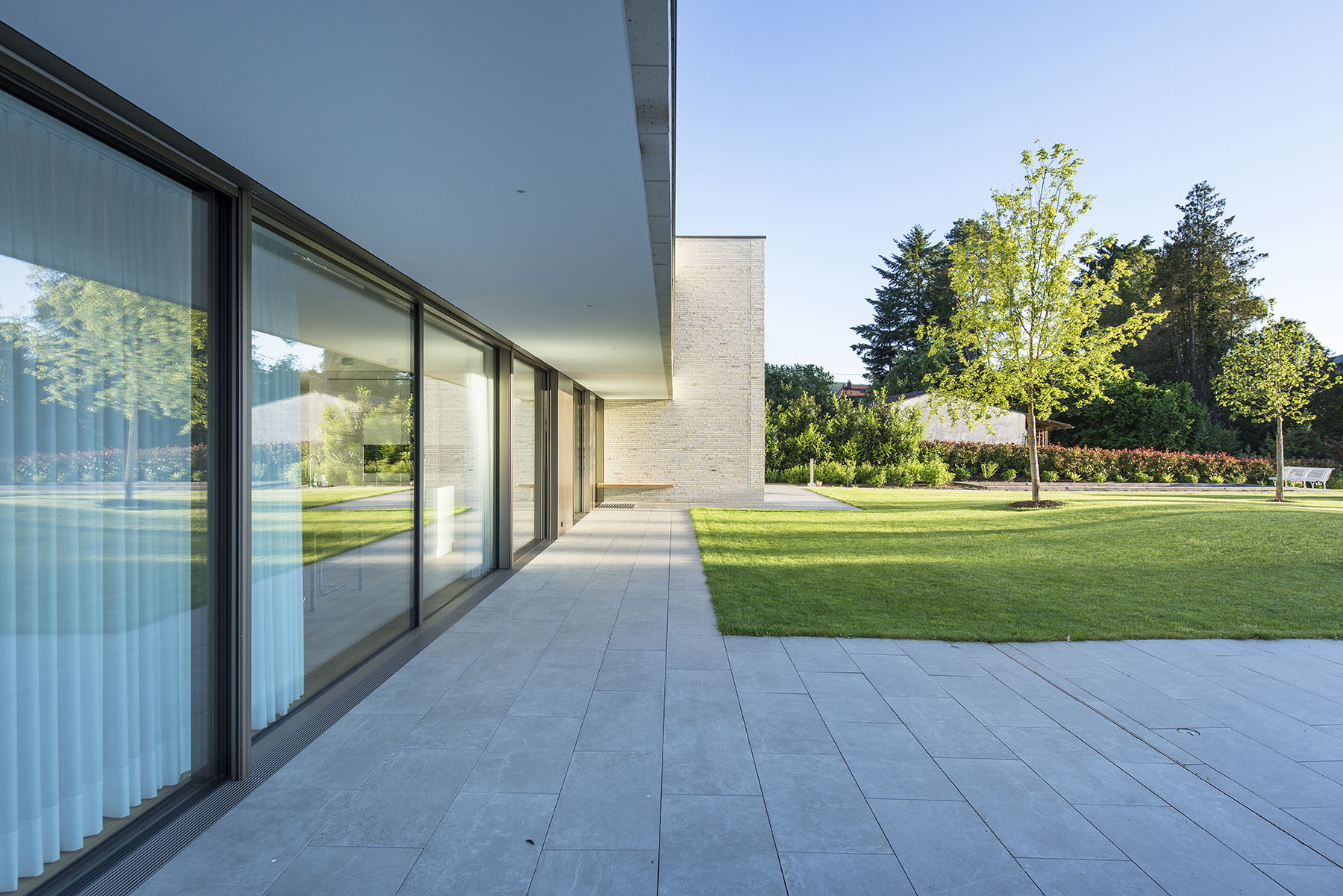

jsou instalovány po celé šíři přízemí podél balkónu. Na dolním podlaží, z něhož
je přístup na zahradu a postranní terasu, činí celková délka prosklení 32,5 m –
rozděleno je do pěti prvků různé šíře. Pro dosažení optimálního uživatelského komfortu
byly posuvné systémy opatřeny motorovým pohonem, který umožňuje bezdotykové
otvírání a zavírání.
Energeticky úsporný dům má podlahové vytápění
s funkcí letního chlazení
Udržitelný
energetický koncept je založen na kvalitně izolovaném obvodovém plášti,
sestávajícím z nosného zdiva, izolace z minerální vlny, odvětrávané dutiny a z obkladového
pásku. Do rozpočtu byl zahrnut zisk solárního tepla v chladnějších měsících
dosahovaný díky prosklení. Stínění před sluncem v teplejších měsících
zajišťují některé konstrukční prvky, zejména balkón a různé přesahující části,
a stejně tak vnitřní a venkovní sluneční clony. Čerstvý vzduch je do obytných
prostor přiváděn formou ventilace, zatímco odchozí vzduch je automaticky
odsáván z přilehlých místností, například koupelny.
Stěžejním
prvkem technologie energeticky úsporného domu je podlahové vytápění s funkcí
letního chlazení, které k vytápění využívá podzemní tepelné čerpadlo.
Přirozenou podporou tohoto topného systému je pak vytápění solární, jakož i
střešní fotovoltaika se solárními akumulačními panely.
Rodinný
dům v jižním Německu
Architekt:
Harter + Kanzler
& Partner Freie Architekten BDA - PartG mbB, Freiburg -
www.harter-kanzler.de
Vedoucí
projektu: Claudia
Heers
Stavbyvedoucí:
Willi Vollmer
Zhotovitel
kovových konstrukcí: Haser
Metallbau GmbH, Haslach im Kinzigtal
Dokončení:
březen 2018
Systémy
Schüco použité v projektu
Posuvné systémy Schüco
ASS 77 PD.SI
Devět systémových
jednotek v délkách od 3,92 m do 11,6 m; výška jednotek 2,95 m
Specifické funkce:
Motorový pohon pro posuvné systémy
Zdroj
fotografií: Olaf Herzog – www.olafherzog.de
podle podkladů společnosti Schüco CZ
