Rodinný dům v Sulzbergu
Sulzberg

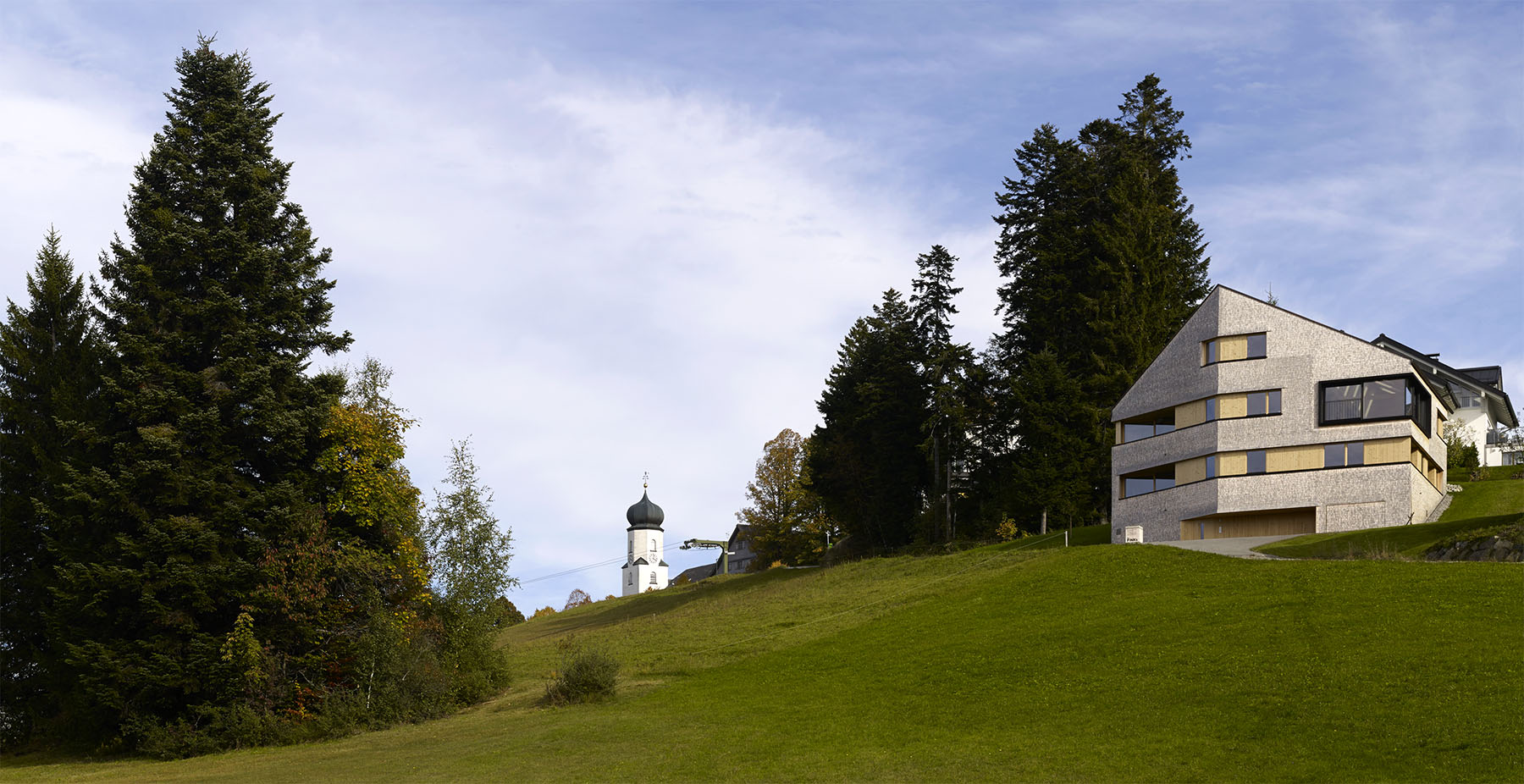

(21. 9. 2016) Dům na svahu hory
Rodinný dům v Sulzbergu
Obec
Sulzberg se nachází na hřebeni 1041 m vysoké stejnojmenné hory v nejsevernější
části Bregenckého lesa. Sulzberg hraničí na severovýchodě s německými
sousedními obcemi Oberreute a Oberstaufen (Horní Allgäu). Ze Sulzbergu je za
jasného dne možné přehlédnout směrem k jihu celý Bregencký les. Na horizontu je
přitom možné vidět horské panorama Vorarlberska. Při pohledu na sever je vidět
sousední Německo s jeho Allgäu.
Výchozí
situace:
Rodina se dvěma dětmi si chtěla postavit jak rodinný dům,
tak také sousední budovu pro prázdninové byty v bezprostřední blízkosti

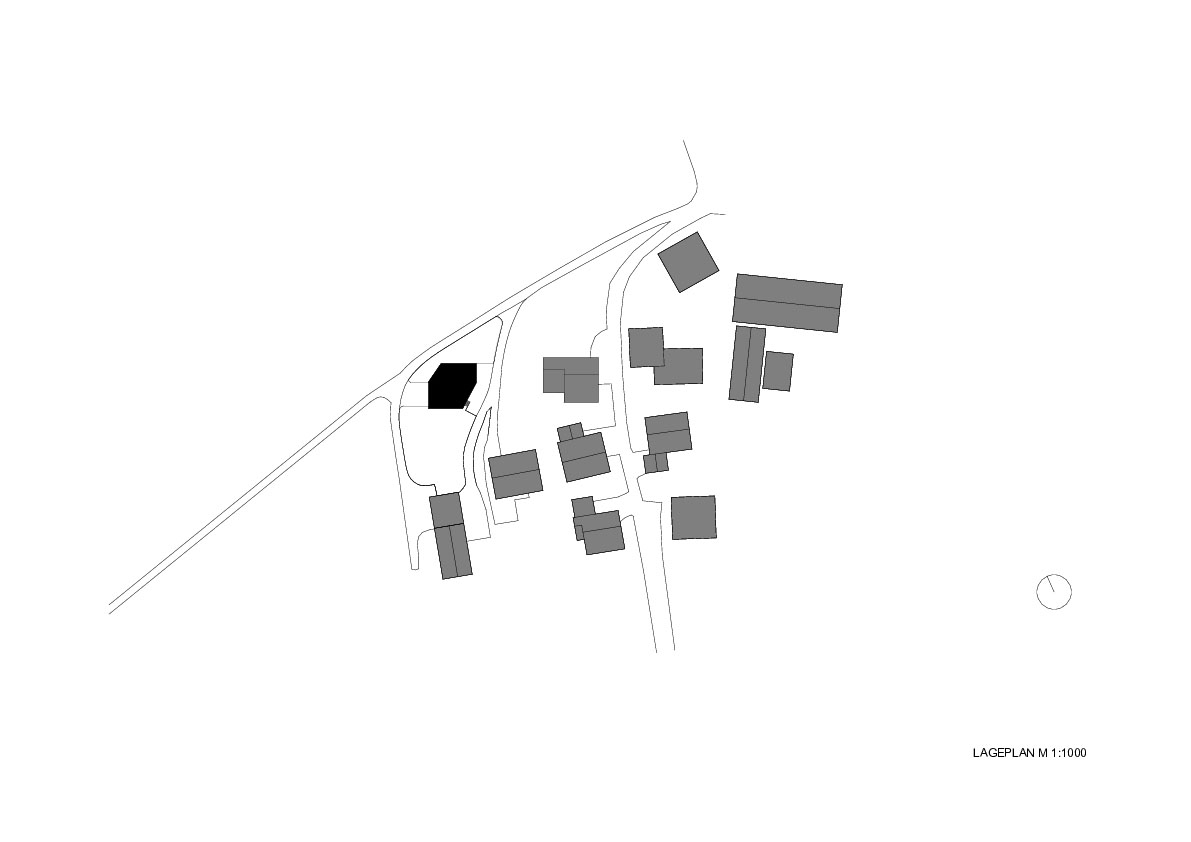

rodinného domu. Pozemek představuje extrémní výzvu: nejedná se o stavební
pozemek v běžném smyslu, je možné jej popsat spíše jako svahovou hranu
mezi dvěma příjezdovými komunikacemi. Na druhé straně poloha nabízí krásný,
dech beroucí výhled na pitoreskní svět hor hřebene hory Pfänder. Je téměř
zbytečné zmiňovat, že se toto místo nachází v oáze absolutního klidu a je
možné je označit jako „ryzí idyla“. Abychom ještě jednou vysvětlili stavební
výzvu: na délku rodinného domu činí výškový rozdíl více než 6 metrů.
Zpracováním návrhu pověřila rodina architekta Juri Troye, který již
v četných projektech prokázal, jak je možné dosáhnout s obtížně
zastavitelnými pozemky nekonvenčního a přesto optimálního řešení.
Jako rodilý Vorarlberčan zná architekt krajinu
Bregenckého lesa velmi dobře. Výslovným cílem rodiny-stavebníka bylo postavit
dům s co možná nejnižší emise CO2. Zřetel se měl brát nejen na
energetickou spotřebu domu, ale také na energetické náklady (tedy emise CO2)
na výrobu stavebního materiálu, včetně jeho dopravy. Architekt Troy má také
v této oblasti bohaté zkušenosti a stanovený cíl celostního pohledu zcela
odpovídá také jeho přístupu k udržitelnosti ve stavebnictví.
Architektonický koncept
Po intenzivních jednáních s rodinou pak architekt
vyvinul alternativní koncept řešení. Místo zastavění celého pozemku dvěma
samostatnými budovami, které se pak přesto budou muset nějakou formou stavebně
spojit, byl architekt Troy přesvědčený o tom, že je vhodnější spojit oba
požadavky do jednoho kompaktního stavebního tělesa – tedy bydlení pro rodinu a
prázdninové byty pro hosty. Juri Troy je známý citlivým začleněním svých budov

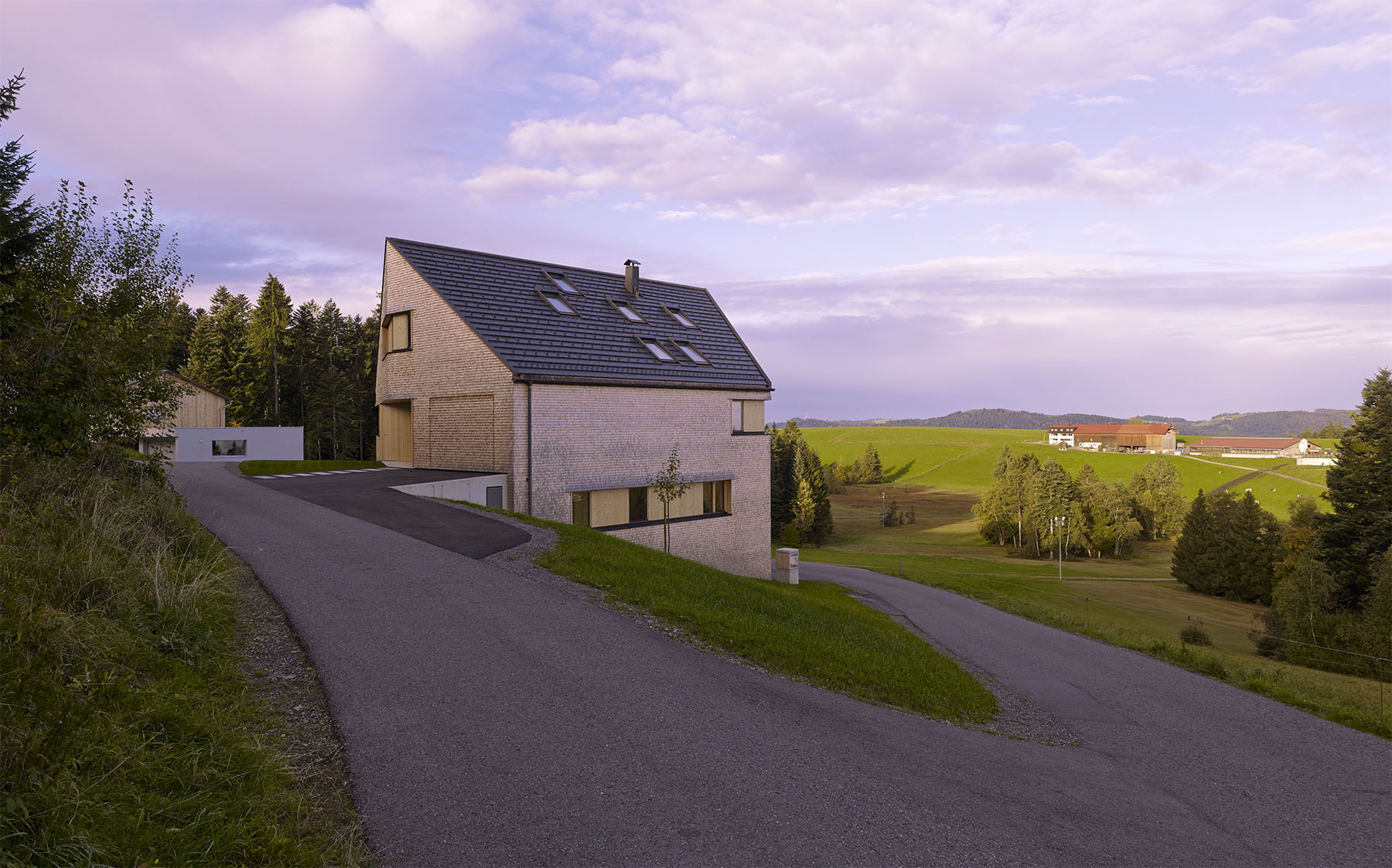

do krajiny. Z výškového rozdílu a dvou příjezdových komunikací učinil

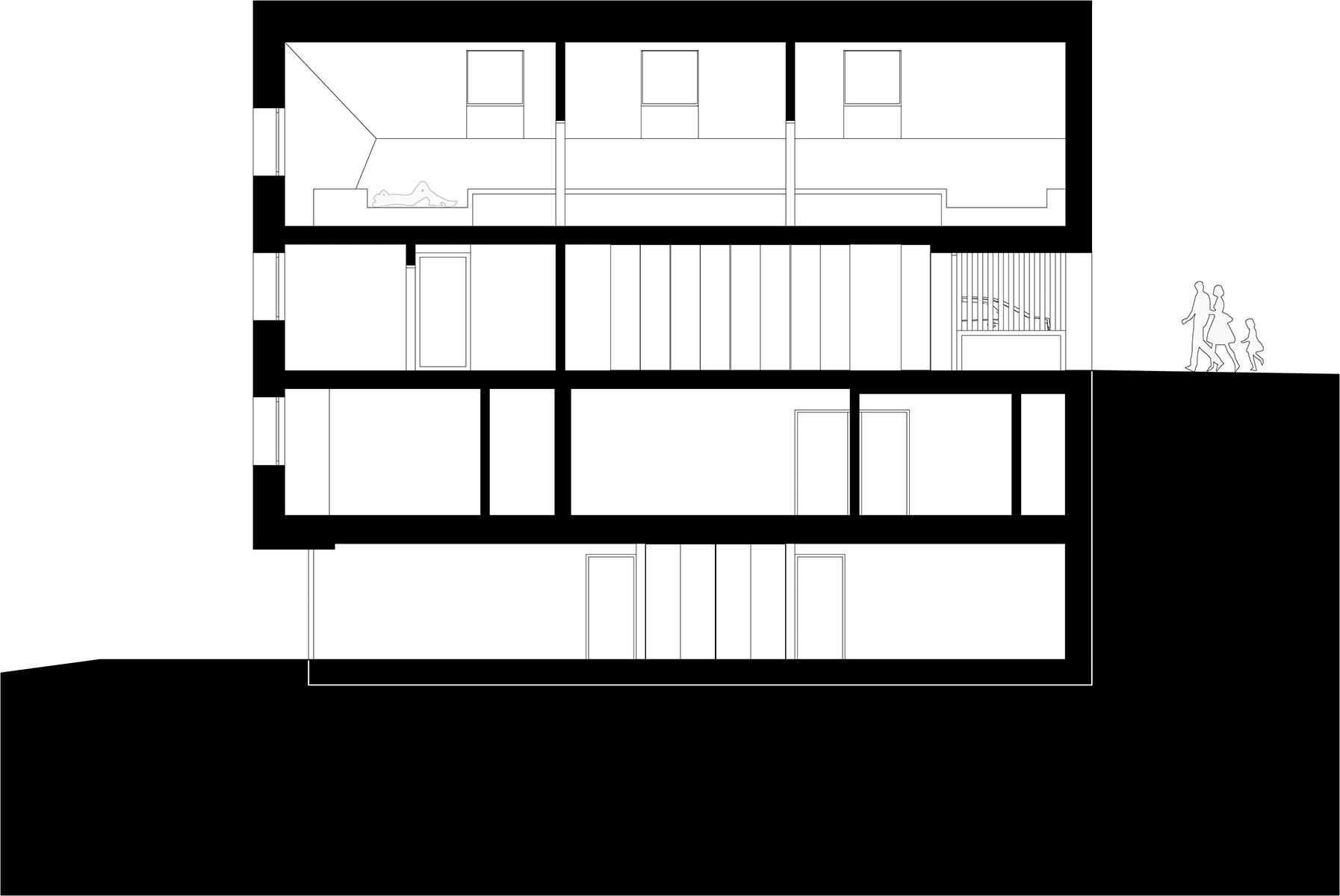

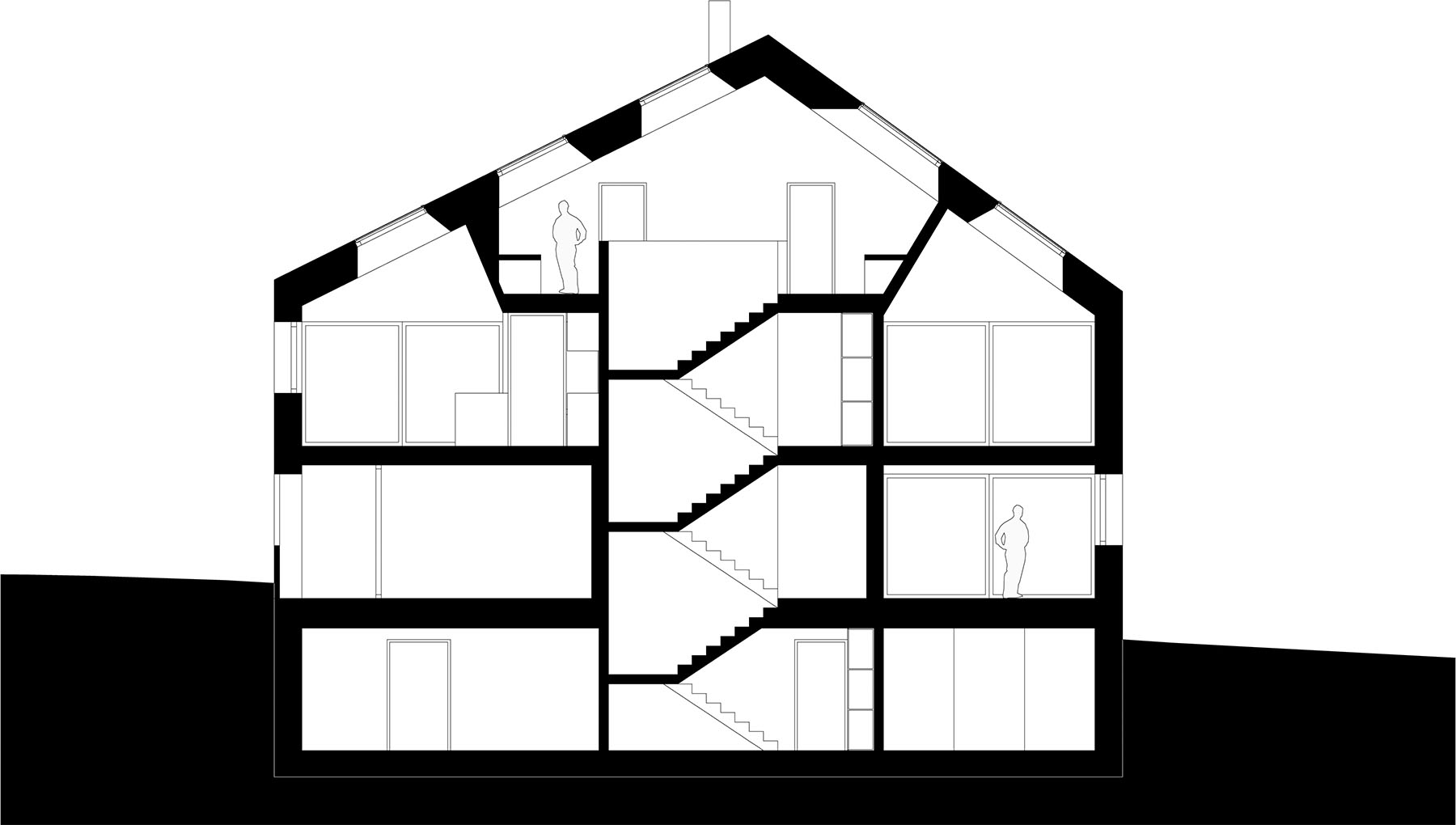

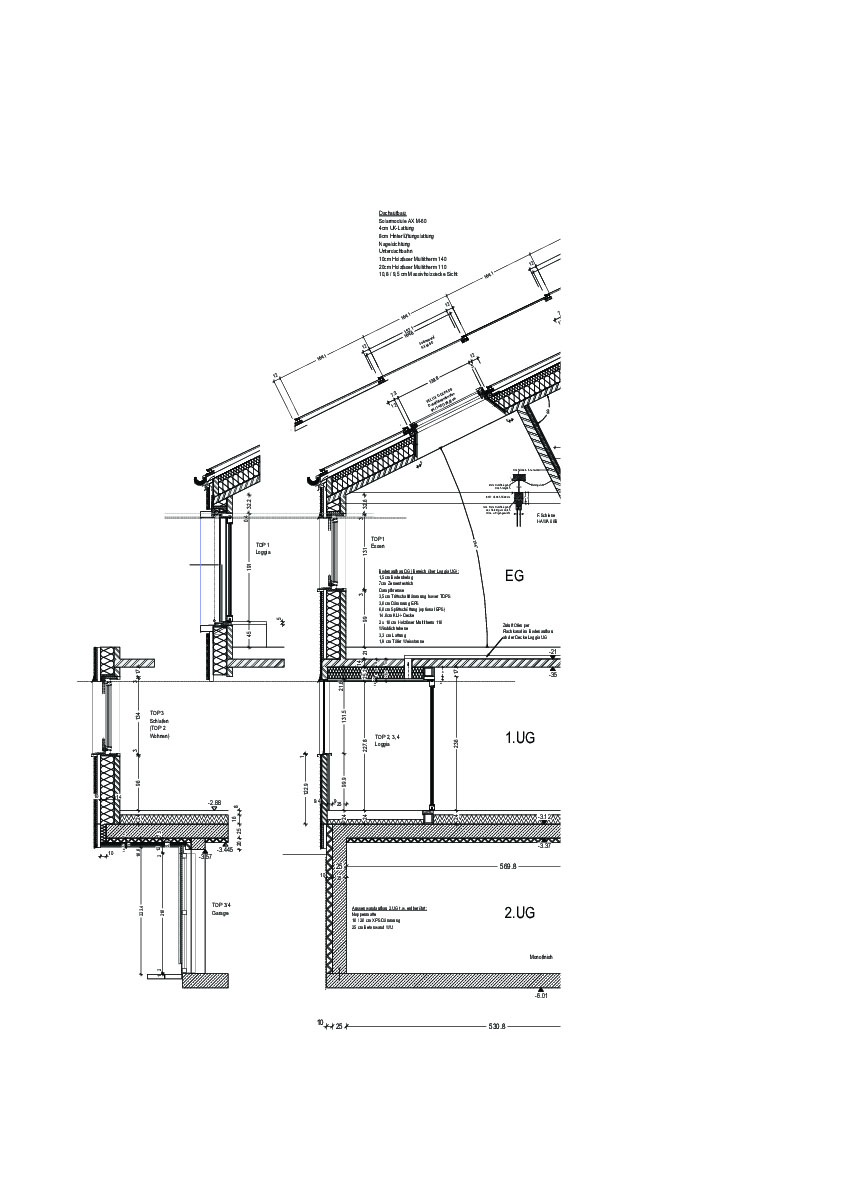

projektant z nouze ctnost. Navrhl celkem čtyřpodlažní budovu. Ve výšce

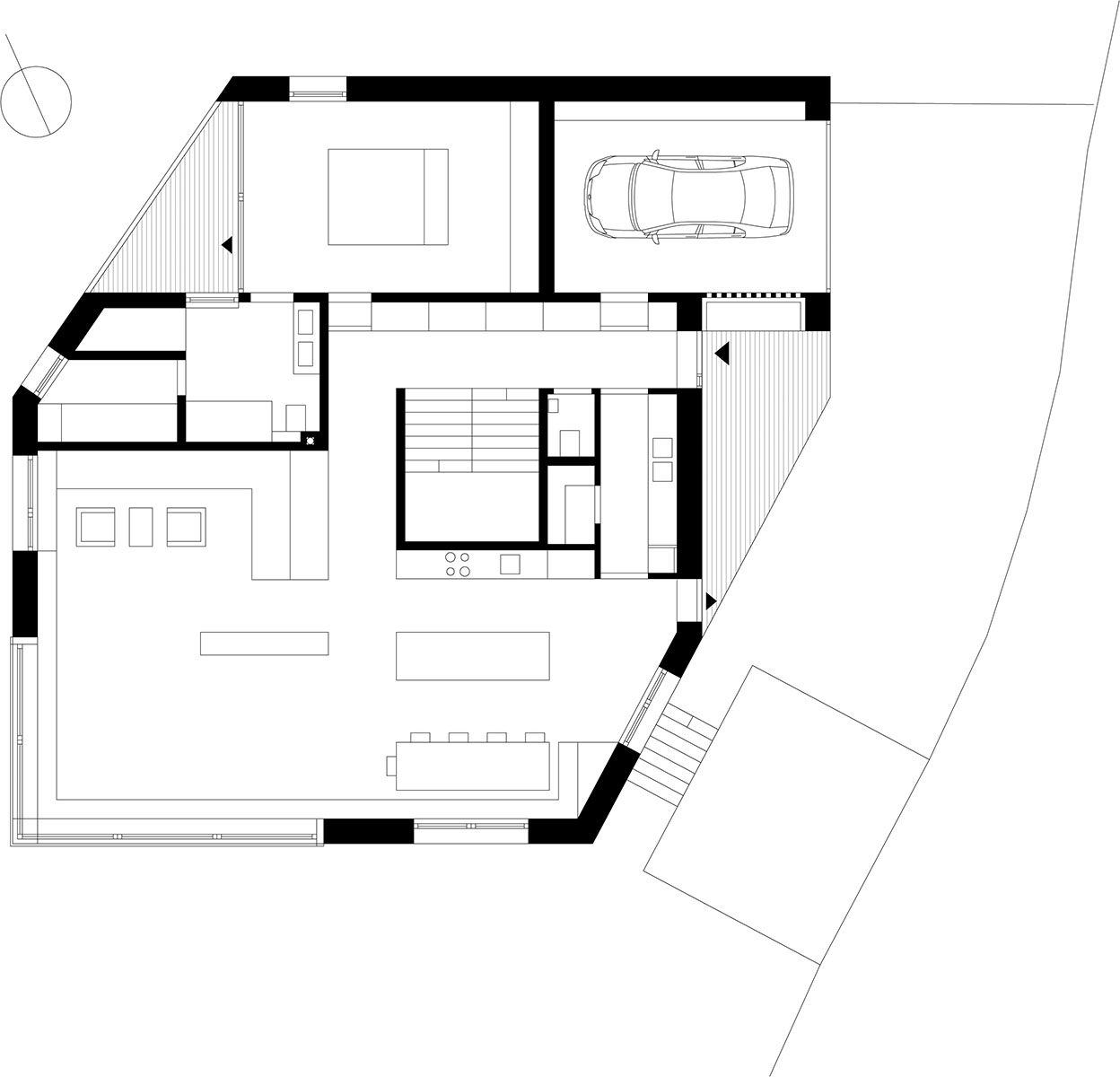

horní příjezdové komunikace se nachází přízemí (úroveň nula) se vchodem do
privátní obytné zóny rodiny Finkových, která se dělí na dvě nejhornější úrovně.

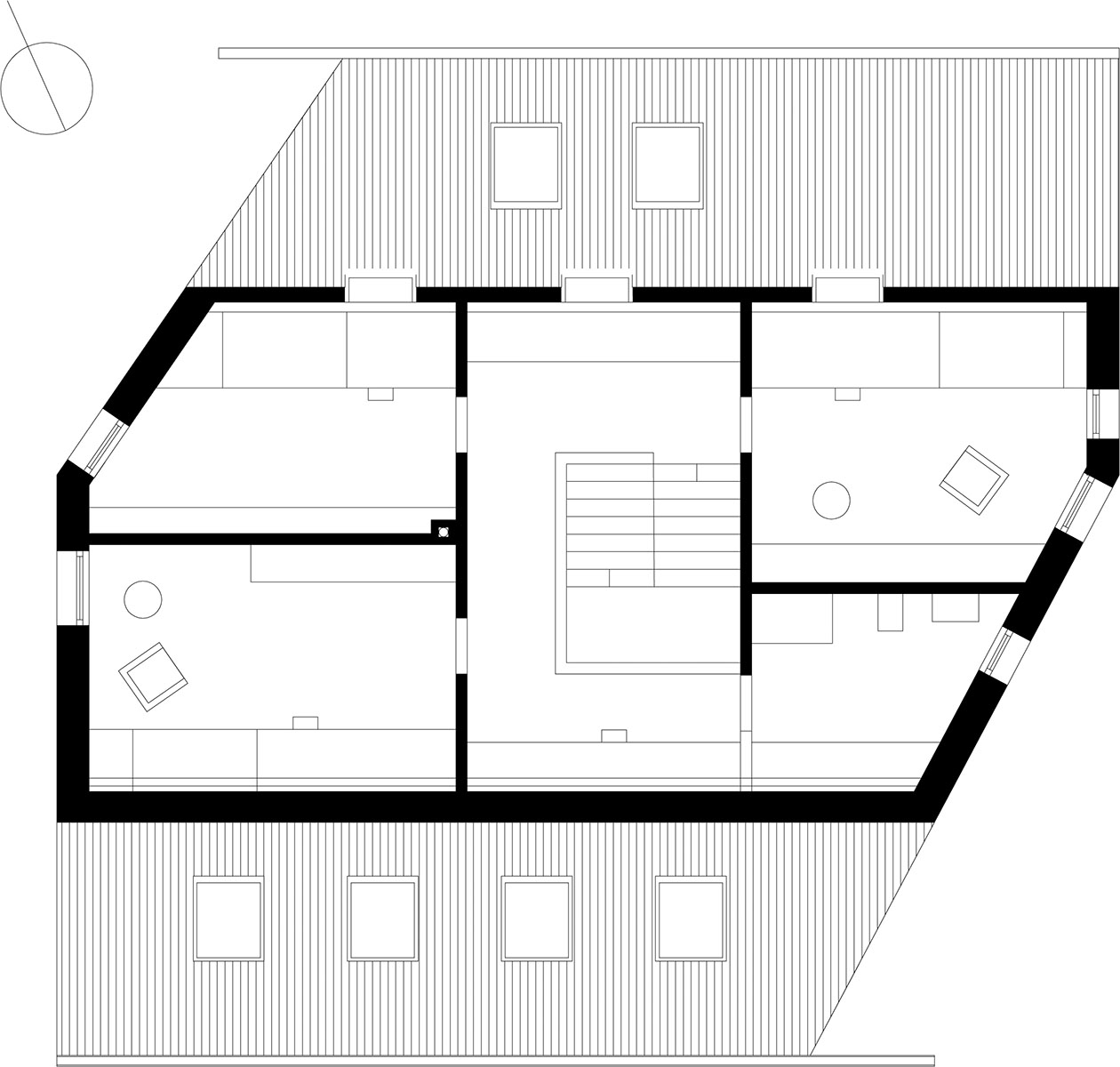

Schodiště funguje jako centrální jádro domu, kolem něhož jsou uspořádány obytné
místnosti.
Dolní příjezdová komunikace tvoří vchod pro prázdninové
byty přímo nad ním – rovněž přístupný z přízemí a bezbariérový. Privátní
obytná zóna rodiny a prázdninové byty jsou tak spojeny – a přesto odděleny.
Velikost, tvar střechy a použitý materiál se inspirují vzorem tradičního
multifunkčního lesního domu. Zvláště od staré fary v Sulzbergu si
architekt vypůjčil tvar budovy a střechy a také proporce.
Objem domu Finkových se začleňuje do svahu a současně se
orientuje podle tvaru pozemku. Tak vznikl dobově interpretovaný „lesní dům“
(Wälderhaus).

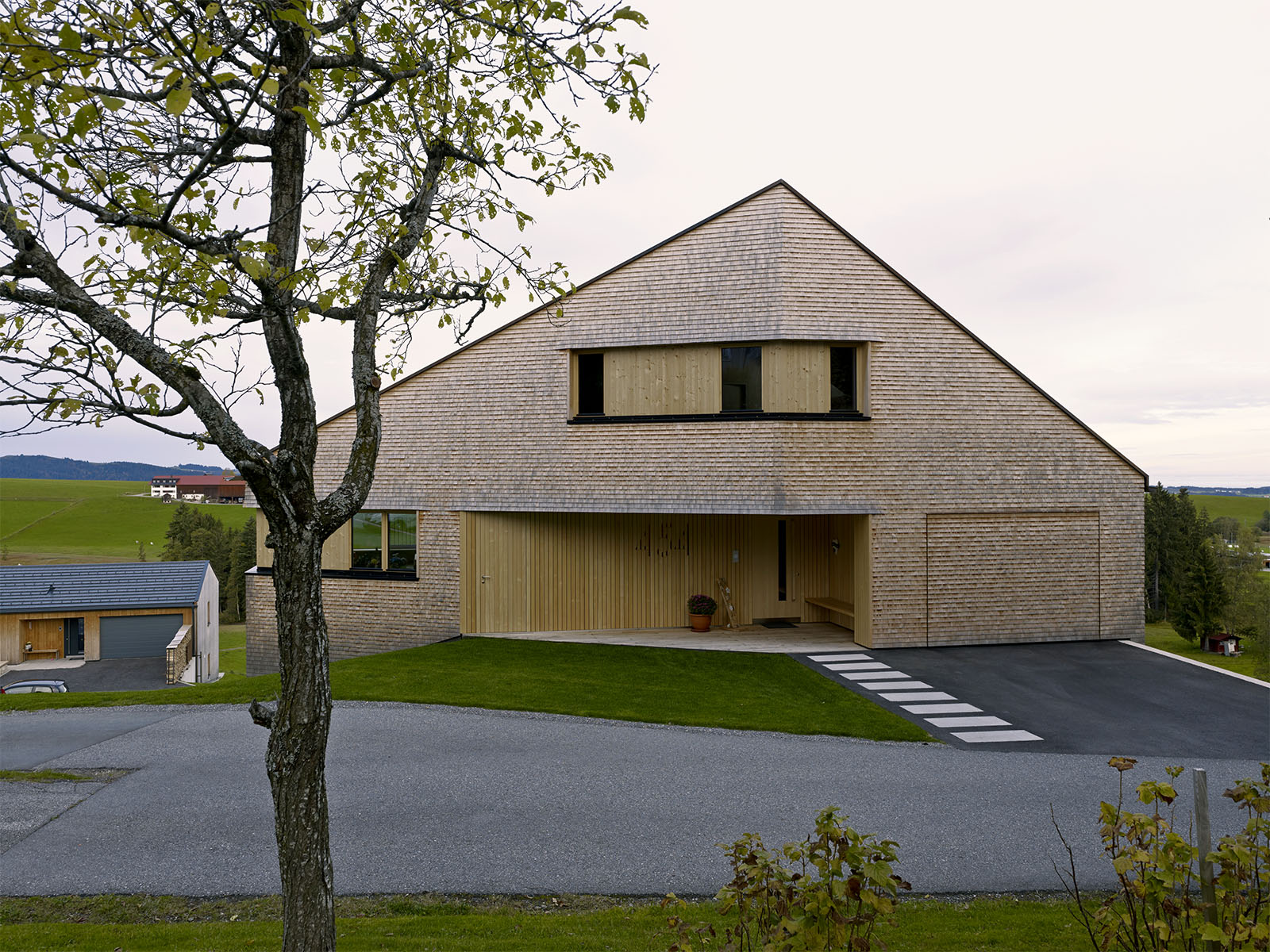

Severovýchodní a jihovýchodní strana se prezentují zvenčí
spíše uzavřeně, díky inteligentnímu projektu jsou však skvěle osvětlené. Zde se

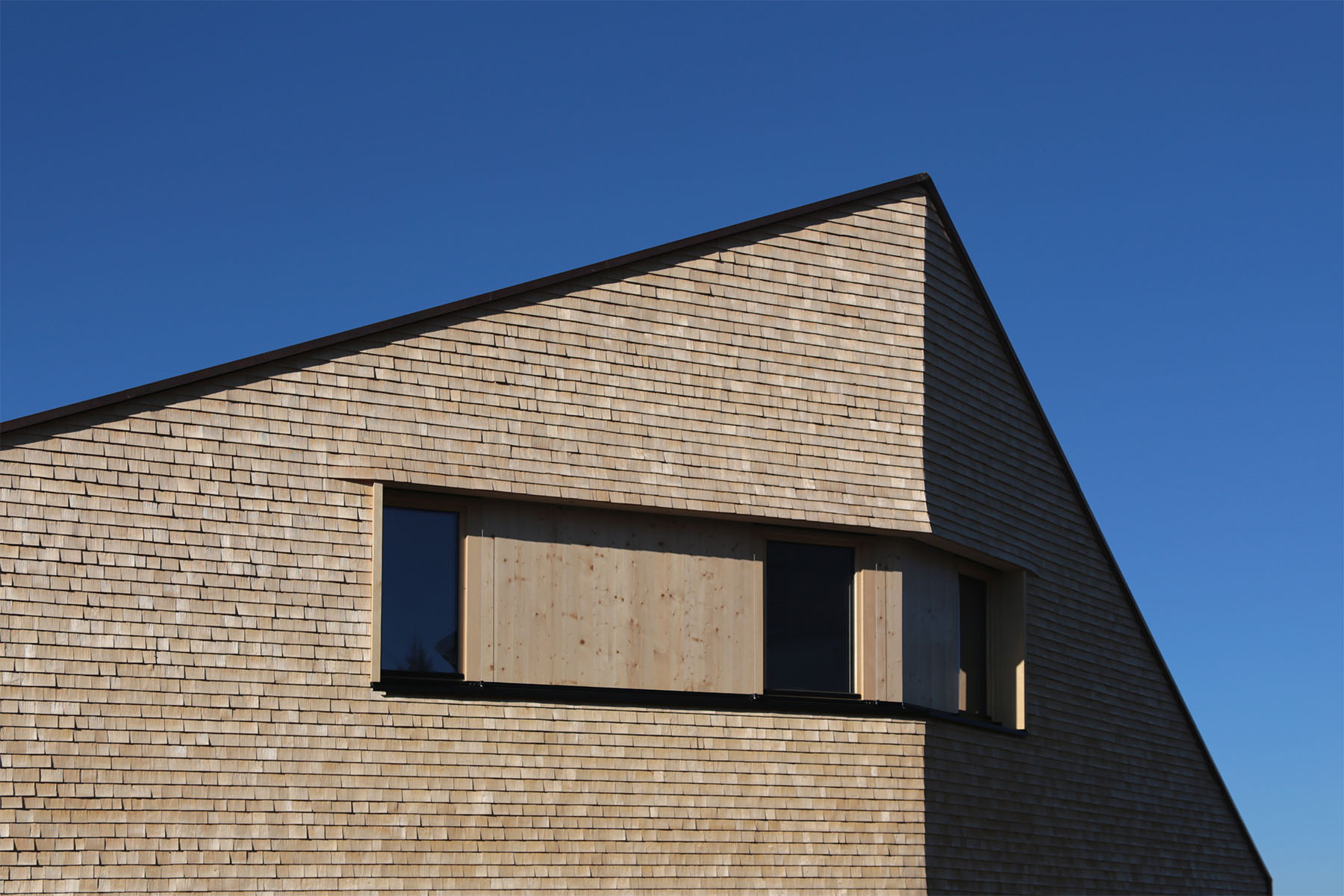

dobře uplatní zejména fasáda z dřevěných šindelů. Toto tradiční obložení
stěn vytváří půvabný, napínavý kontrast k dobovému, skulpturálnímu tvaru
budovy. Velkorysým otevřením západní strany se zde vytvořilo promyšleně silné
napojení na vnější prostor. Velkoplošné zasouvací dveře skýtají neobyčejné
výhledy do světa hor a vytvářejí plynulý přechod mezi interiérem a exteriérem.
Tato část obytné zóny byla provedena po dohodě s rodinou
záměrně jako „teplý prostor“, aby si jej mohla rodina užívat po celý rok déle.

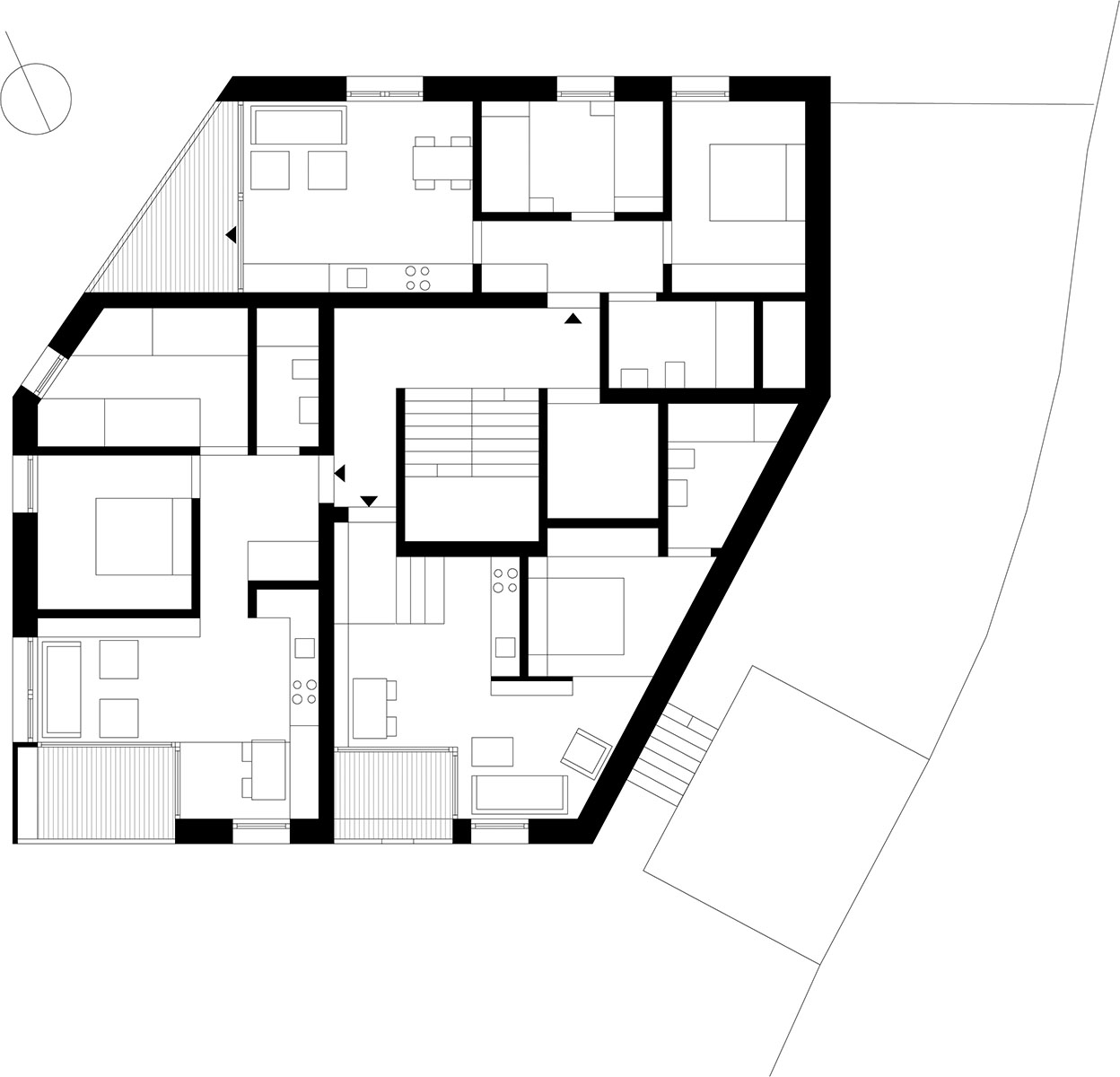

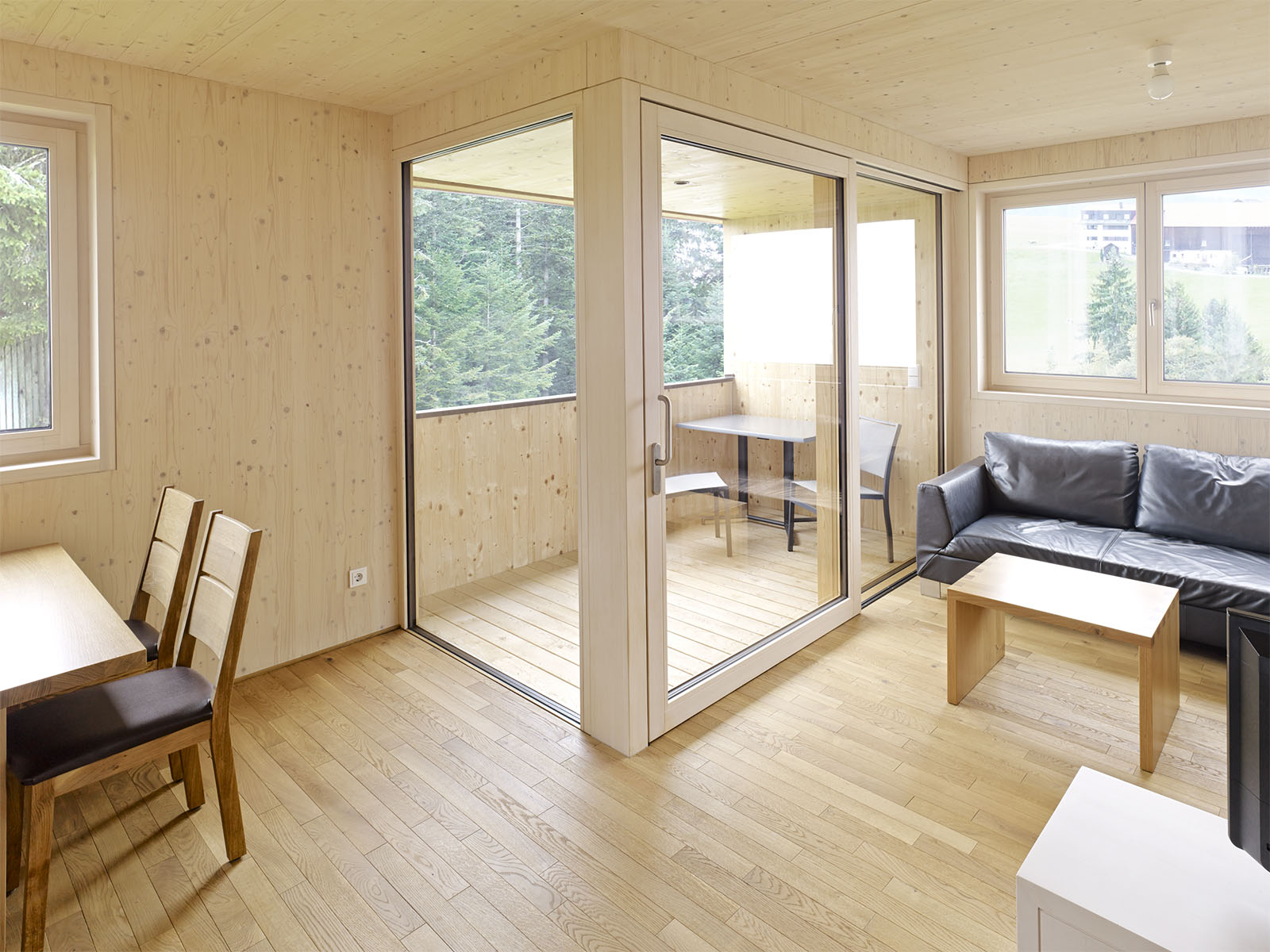

Všechny tři prázdninové byty poskytují ustupujícími lodžiemi chráněnou volnou
zónu a jsou také formálně příjemně začleněny do průčelí. Orientace na denní
světlo a silný vztah k exteriéru tvořily od počátku při návrhu budovy
zásadní parametry. Bylo jasným cílem, aby všechny pobytové místnosti byly -
také za pošmourných dnů - dostatečně zásobeny denním světlem.

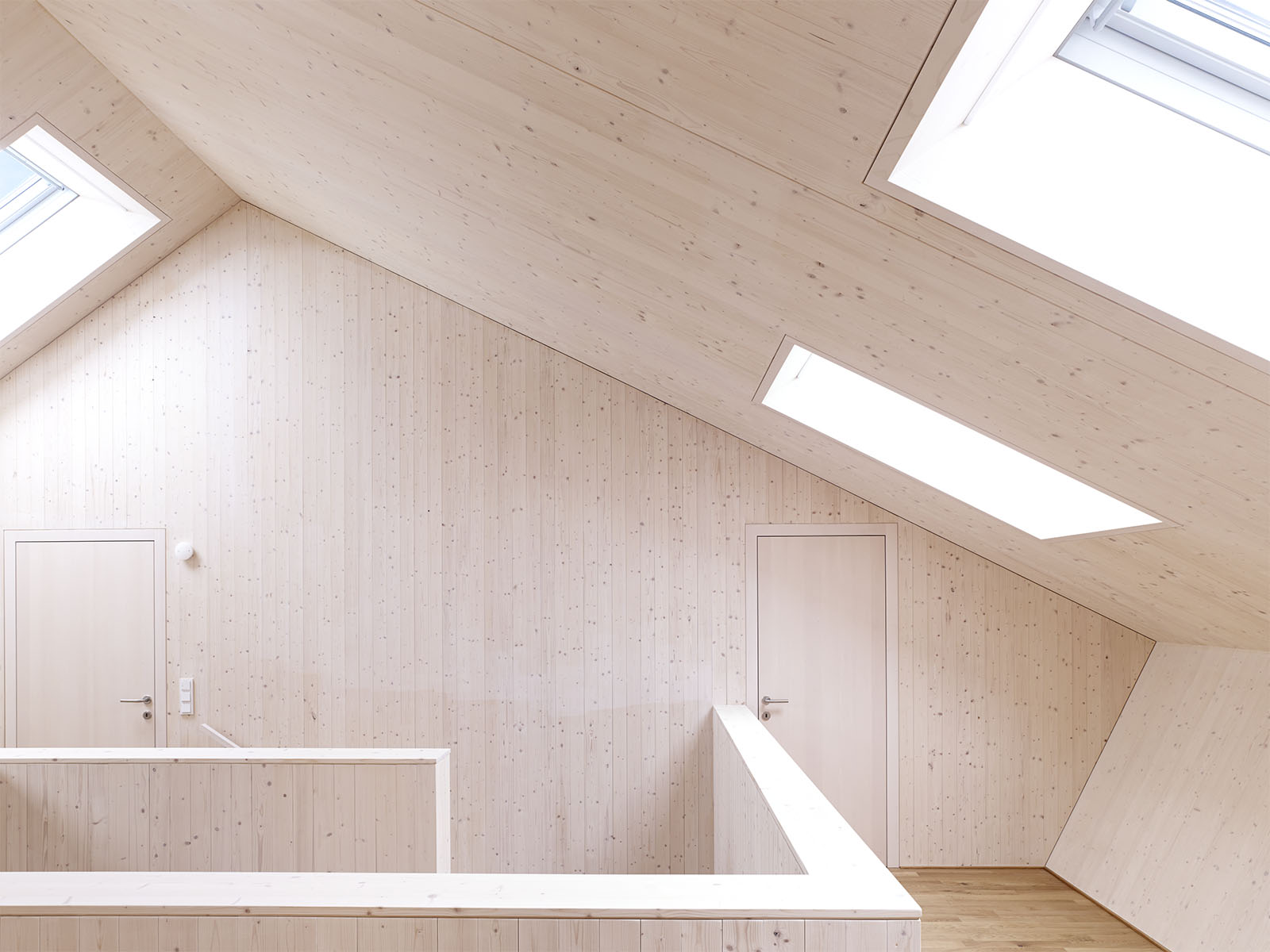

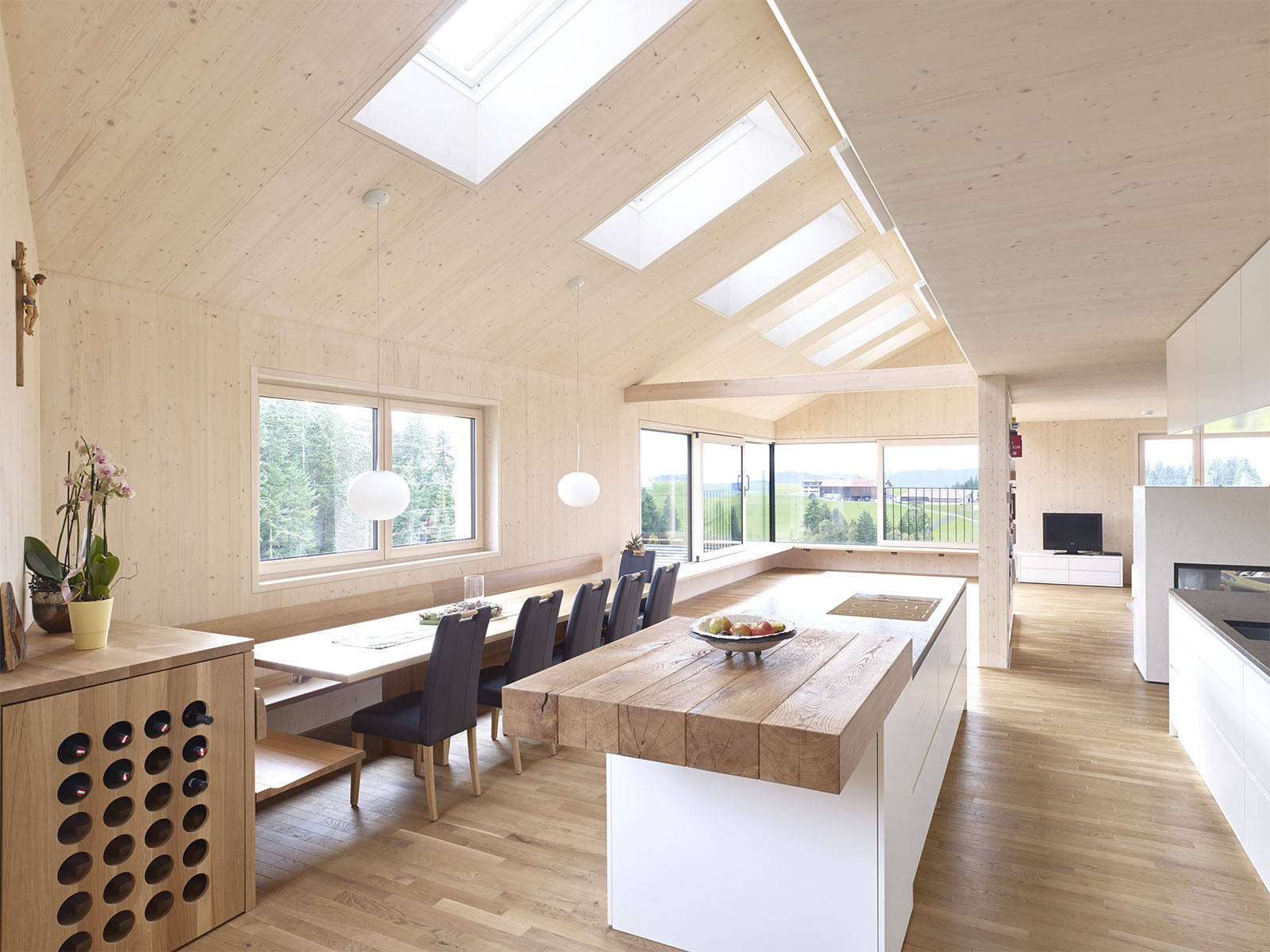

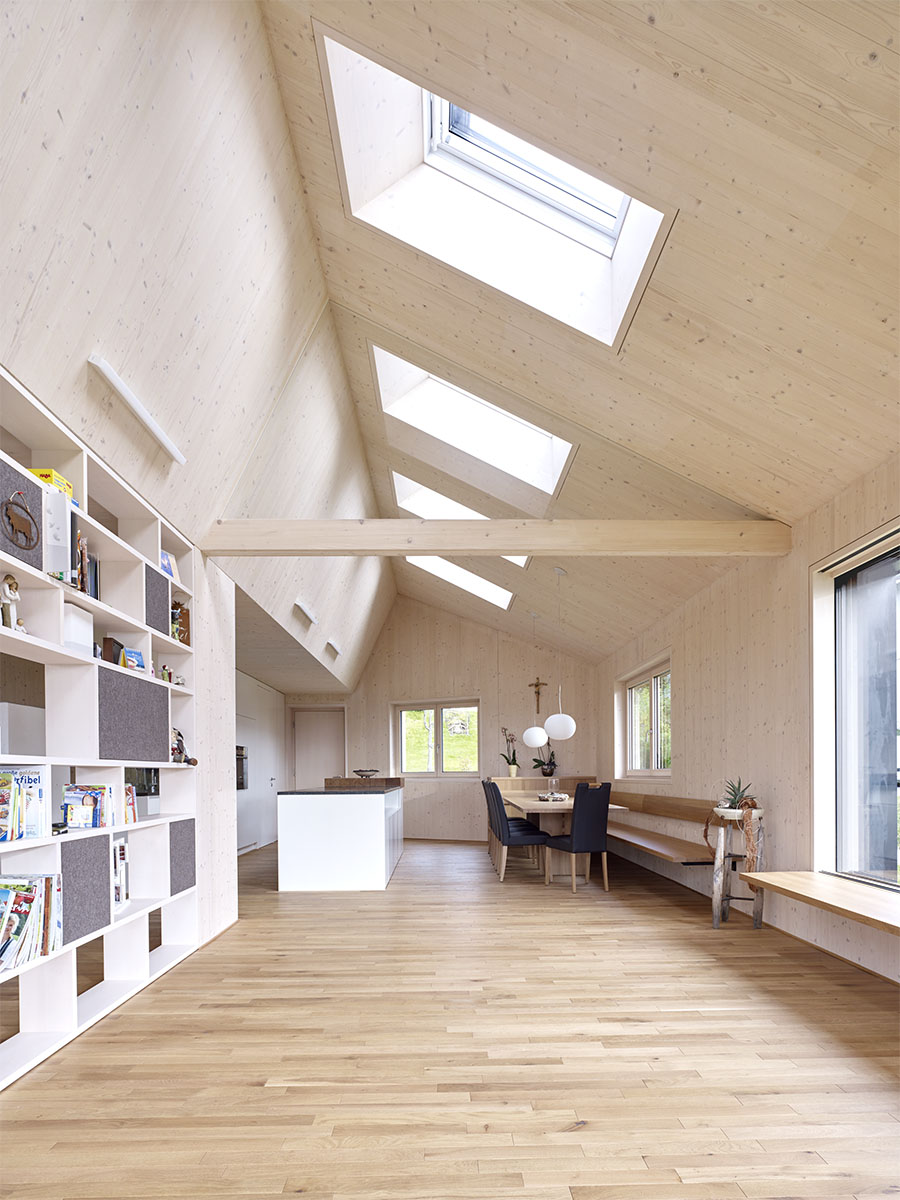

Architekt Juri Troy zvolil vhodně sladěnou kombinaci
z promyšleně vsazených, vertikálních okenních prvků a světla proudícího
shora k osvětlení do hloubky prostoru. Světlo tak prochází obytným

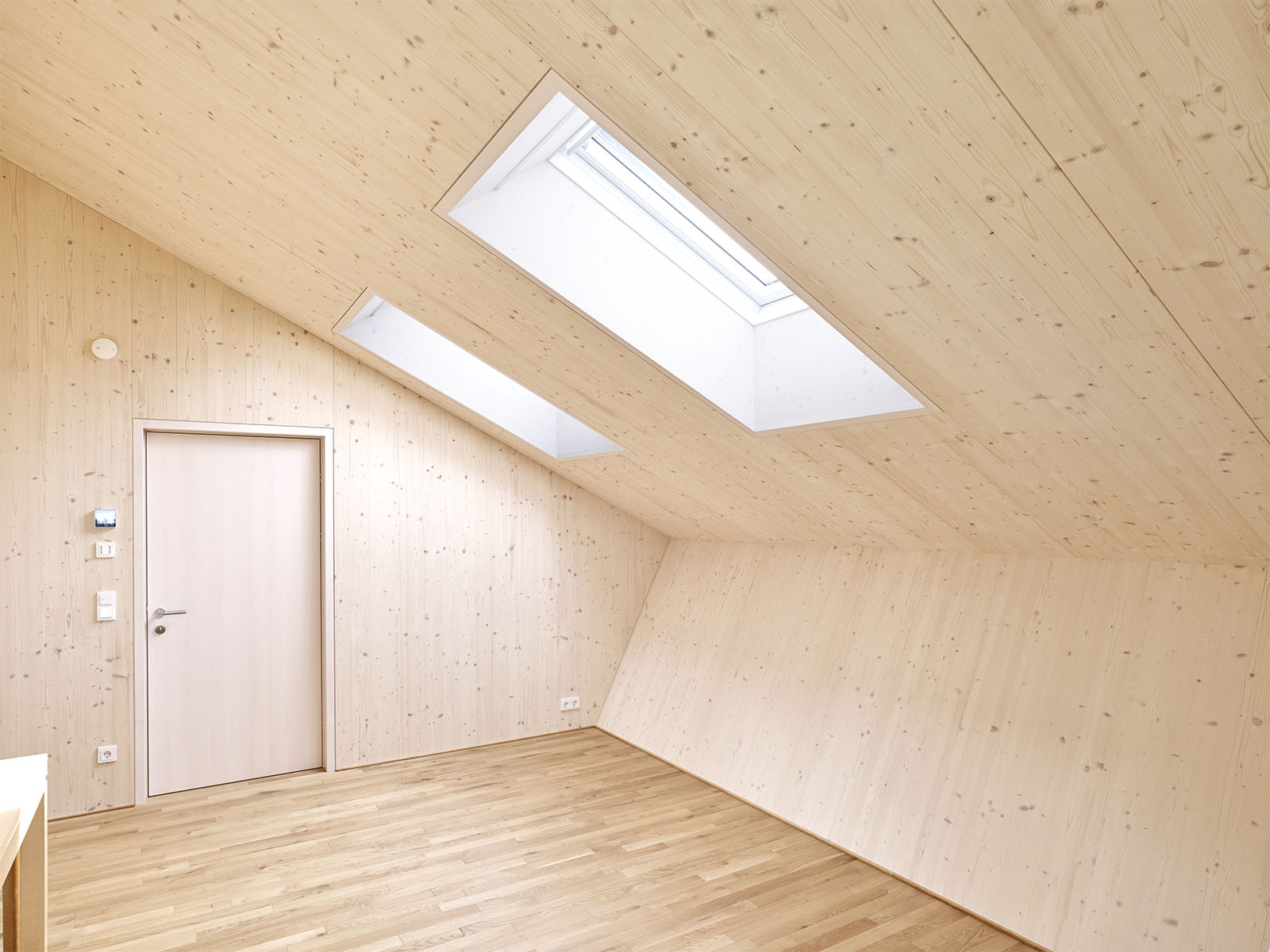

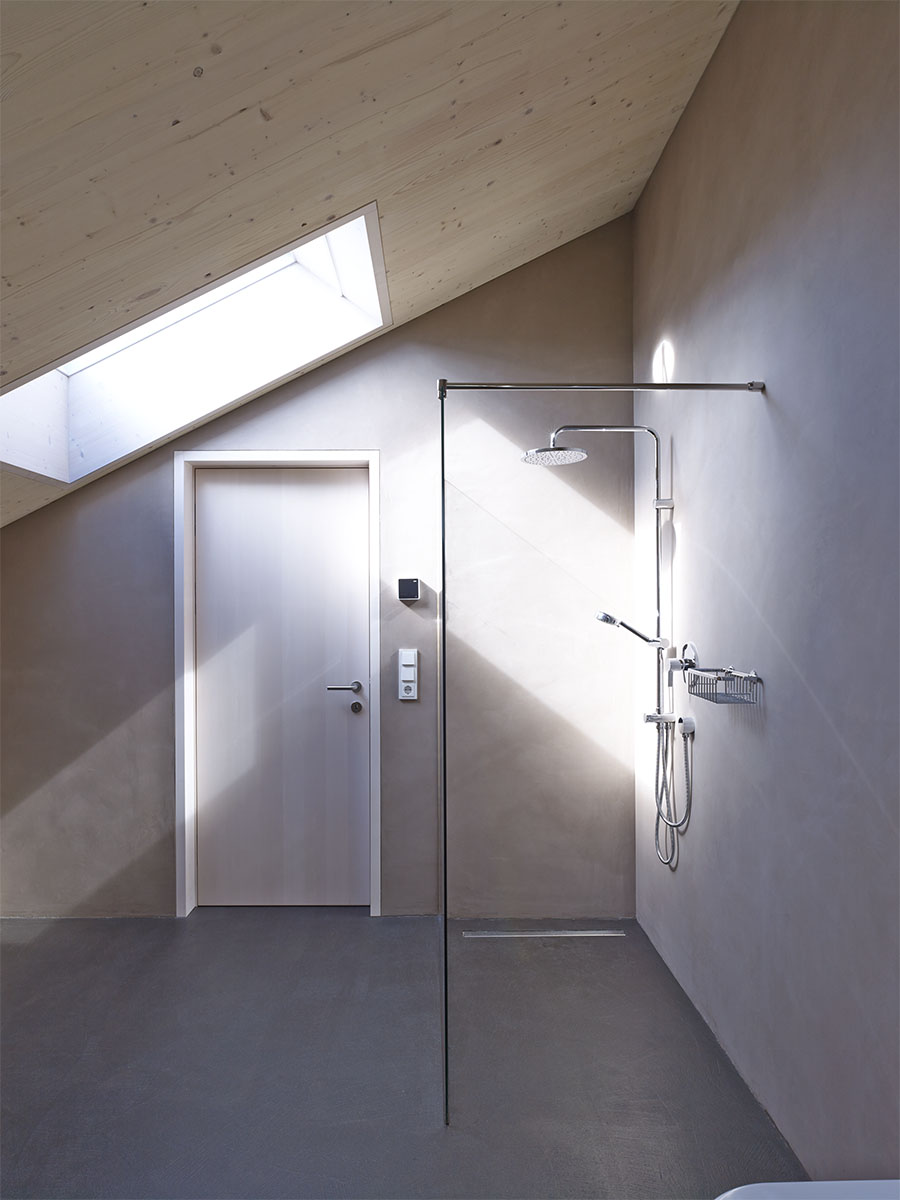

prostorem ze tří světových stran a navíc precizně vsazenými střešními okny.
Toto strategické využití zenitového světla (= světlo shora, které je ve dnech,
kdy je zamračeno, 3 × intenzivnější než postranní světlo) vytváří vysokou
kvalitu denního světla, která pokračuje až do přístupové zóny v přízemí.
Evaluace denního světla byla provedena pomocí softwaru „VELUX Daylight
Visualizer“:
Vyhodnocení podílu denního světla udává průměrnou hodnotu
5,6 % v obytné zóně. Průměrně (tedy ve více než 50 % plochy) činí podíl

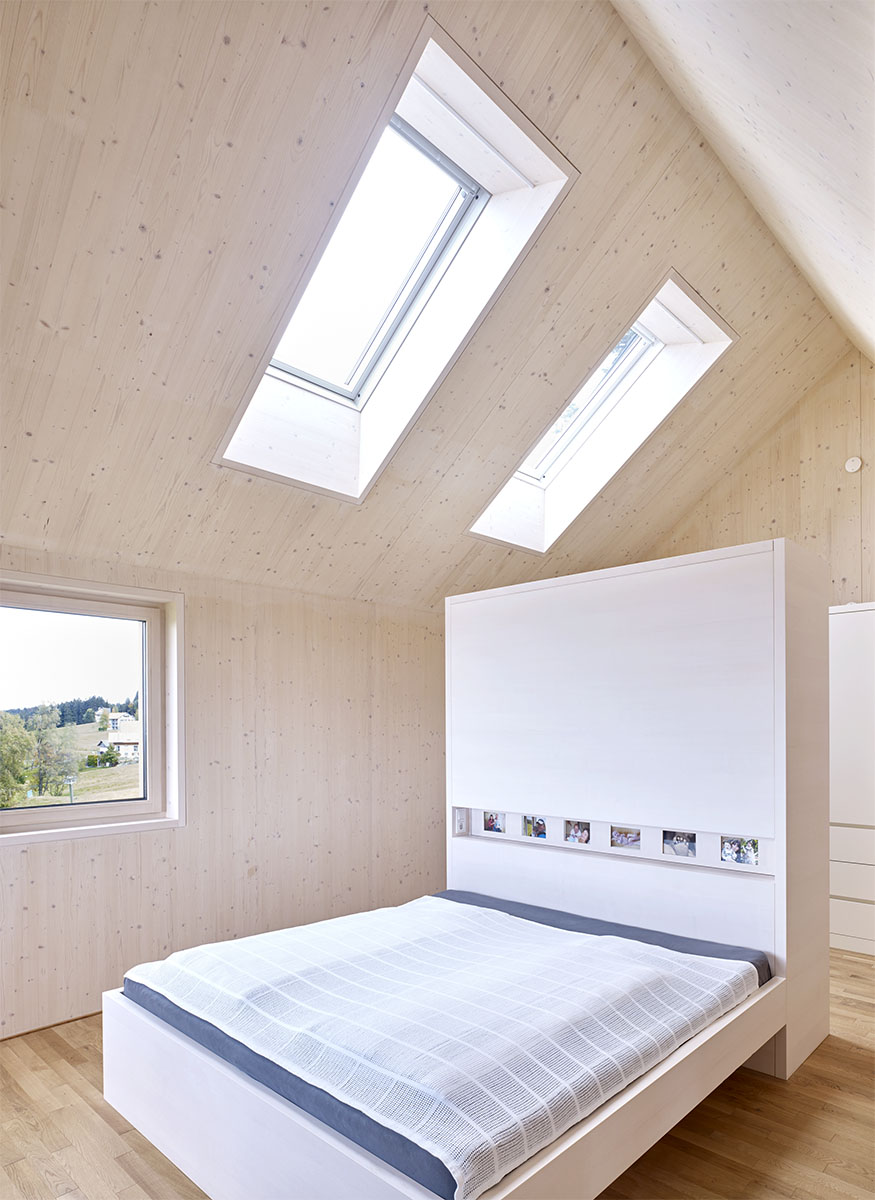

denního světla ještě pozoruhodných 5,4 %. Také spací zóna, dětské pokoje a
koupelna jsou s průměrným podílem denního světla o hodnotě 2 % příp. 4 %
perfektně zásobeny přírodním světlem. Zní to docela skromně, ve skutečnosti je
podíl mimořádně vysoký: rakouská norma DIN 5034-4 doporučuje podíl denního
světla o hodnotě nejméně 0,95 % ve středu místnosti. Pozoruhodná je u
tohoto projektu také rovnoměrnost osvětlení, díky níž se prostor zdá
subjektivně ještě světlejší.
Koncept větrání
Četné úvahy vedly k nekonvenčnímu konceptu větrání:
3 prázdninové byty na úrovni -1 jsou vybaveny mechanickou ventilací obytného
prostoru. To zaručuje větrání nezávisle na uživateli a zajištěnou kvalitu
vnitřního ovzduší. Pro privátní zónu se Finkovi po dohodě s architektem
rozhodli pro přirozené větrání okny podle potřeby. Okna, perfektně uspořádaná
pro tento koncept větrání, využívají tzv. „komínového efektu“ a zajišťují tak
rychlou a kontrolovanou výměnu vzduchu.
Podle
potřeby a automatizované – přesto jednoduché, robustní a účinné: „low tech“

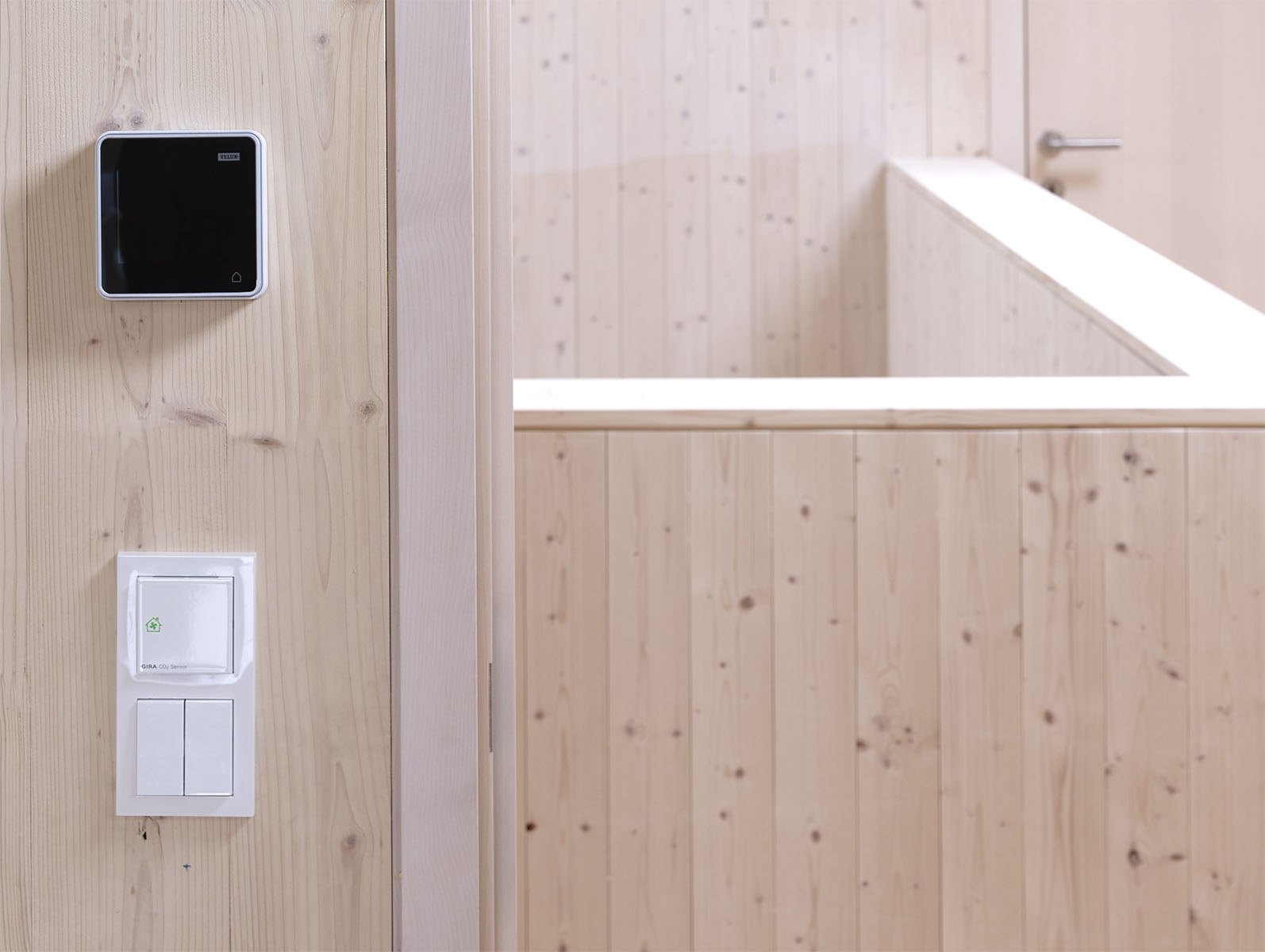

V topném a v přechodném období signalizují
čidla koncentrace CO2 (umístěná ve více zónách) elektricky ovládaným
oknům, kdy se mají automaticky otevřít. Jednotlivé zóny se tak v chladném
ročním období odvětrávají jednoduchým způsobem stejně tak, jak to doporučuje
renomovaný výzkumník v oblasti hygieny, Dipl. Ing. Peter Tappler ze
společnosti IBO Innenraumanalytik: Příliš nevětrat (to by znamenalo jednak
plýtvání cennou topnou energií, a jednak také mělo za následek extrémně suchý
vnitřní vzduch) a v neposlední řadě (z hygienických a zdravotních důvodů)
– tedy podle potřeb.
Natural
Ventilative Cooling
V parném létě se čidla koncentrace CO2
jednoduše vypínají a větrání se přepíná do režimu chlazení přirozenou ventilací
(„Ventilative Cooling“). Využívá se jednoduchého fyzikálního principu: noční
chlazení cíleným větráním. Nezávisle na přítomnosti obyvatel se okna pozdě
večer pomocí integrovaného časovače automaticky otevřou a zůstanou otevřená do
brzkých ranních hodin. Poté se okna opět sama zavřou. S chlazením
přirozenou ventilací (Natural Ventilative Cooling) se stavební díly zahřáté
během dne v nočních hodinách opět ochladí. Toto cílené větrání okny je
prakticky bez energetických nákladů a představuje tak pasivní chladicí systém.
Natural Ventilative Cooling tvoří – v kombinaci s účinným vnějším
zastíněním – perfektní strategii k zajištění vyvážené a příjemné teploty
během léta.
První
zkušenosti obyvatel domu na svahu hory:
Kvalita vnitřního ovzduší může být udržována také ve
spací zóně na koncentraci CO2 max. 1 000 ppm. Podle definice
příslušné rakouské normy ÖNORM EN 13779 to odpovídá „zvláštní až vysoké kvalitě
vnitřního ovzduší“. V praxi to znamená, že v chladném ročním období
se například okna v noci 2 až 3krát na několik minut automaticky
otevřou.
Také v rekordním létě roku 2015 bylo možné -
v neposlední řadě díky Ventilative Cooling - udržet teploty
v místnostech na příjemné úrovni. Velkou odezvu má tento alternativní
systém větrání u obyvatel, protože mohou podle subjektivního pocitu pomocí
dálkového ovládání kdykoliv zasáhnout a okna otevřít nebo případně zavřít.
Energie
V neposlední řadě zde mohl být souhrou ambiciózní
rodiny-stavebníků a zkušeného, angažovaného projektanta uskutečněn důsledně
udržitelný, novátorský energetický koncept: pokrytí veškeré spotřeby energie –
včetně prázdninových bytů – zajišťují výhradně obnovitelné zdroje energie. Díky
vysoce tepelně izolačnímu plášti budovy, kompaktnímu stavebnímu objektu a
cílenému využití solárních zisků okny bylo možné snížit spotřebu na minimum –
bez kompromisů ohledně zdraví a komfortu. Teplo je rozváděno nízkoteplotním
podlahovým systémem. Dodatečně je možné vytápět obytnou zónu mimořádně pohodlně
kamny - dřevem z vlastního lesa. Ohřev užitkové vody může být pokryt
převážně termálními kolektory 15 m2. Místnosti jsou vytápěny pomocí
dálkového tepla z místní výtopny na biomasu v Sulzbergu, která
zajišťuje také ohřev zbývající potřeby užitkové vody.
112 m2 fotovoltaické moduly dodávají tolik
proudu, že zejména v letních měsících, navzdory „plné obsazenosti“ budovy,
je vyráběn dokonce ještě přebytek.
To, že využití obnovitelných zdrojů energie a energetická
účinnost samy o sobě nemusí znamenat kompromis, co se týče stavební kultury,

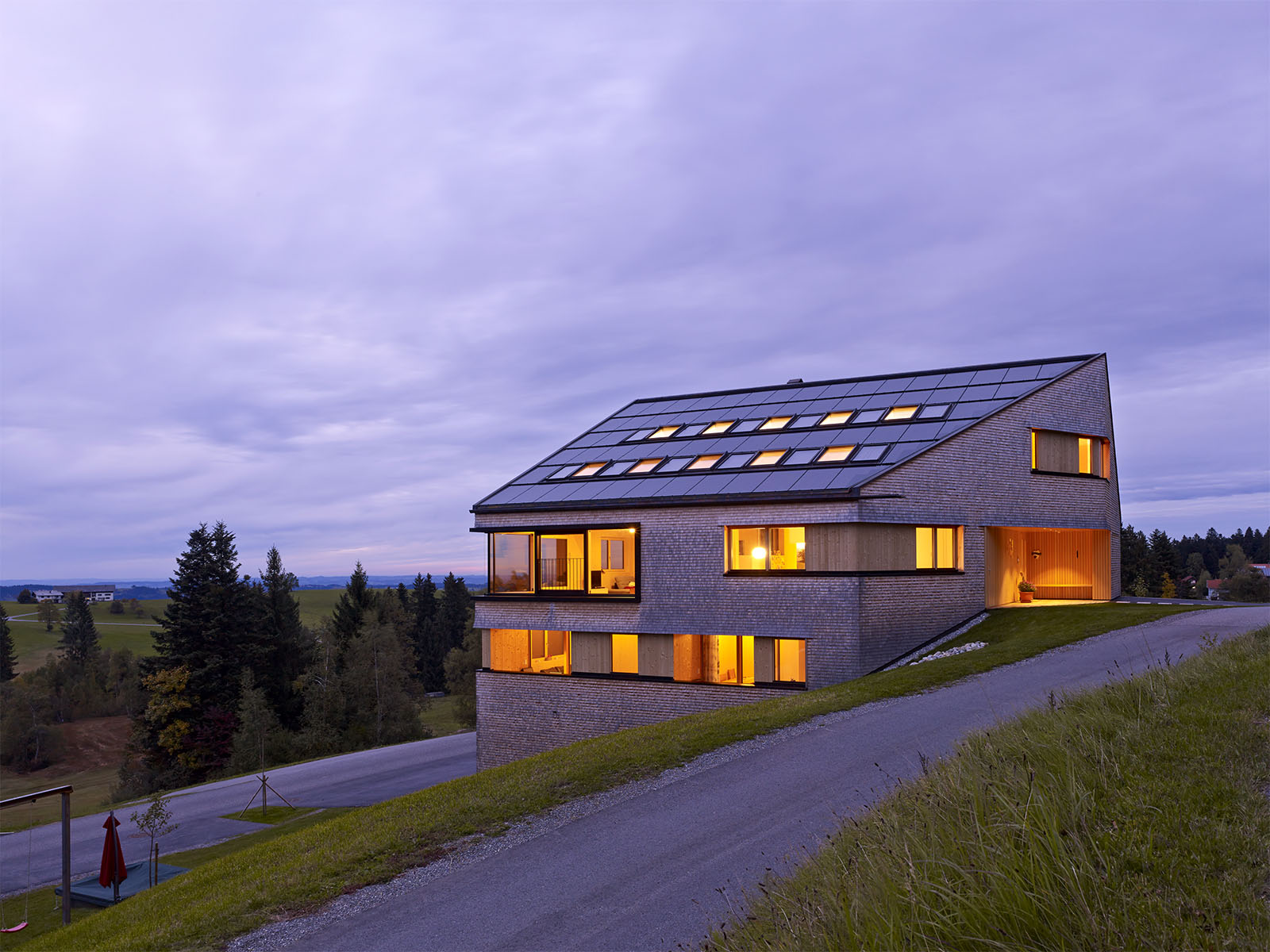

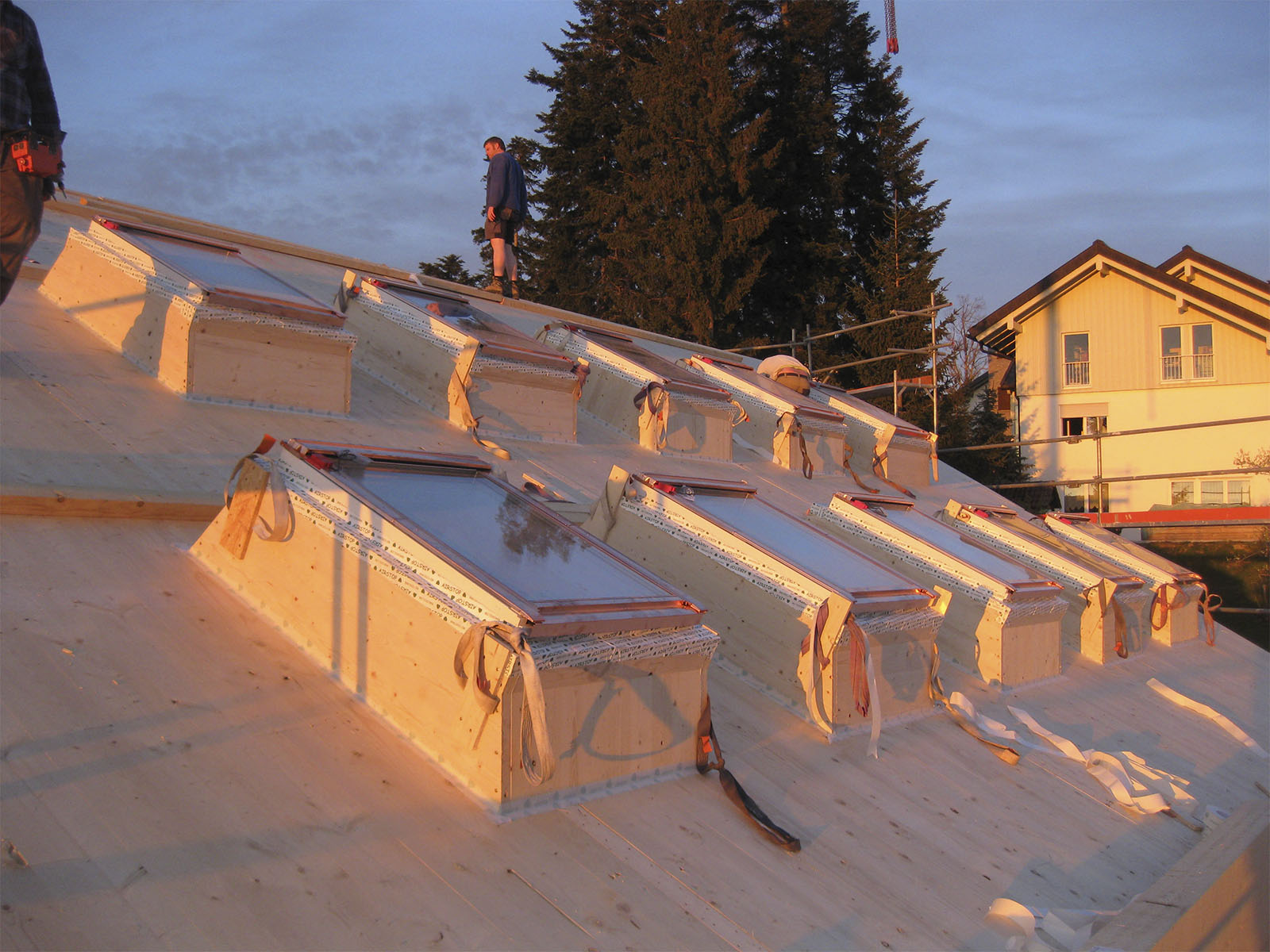

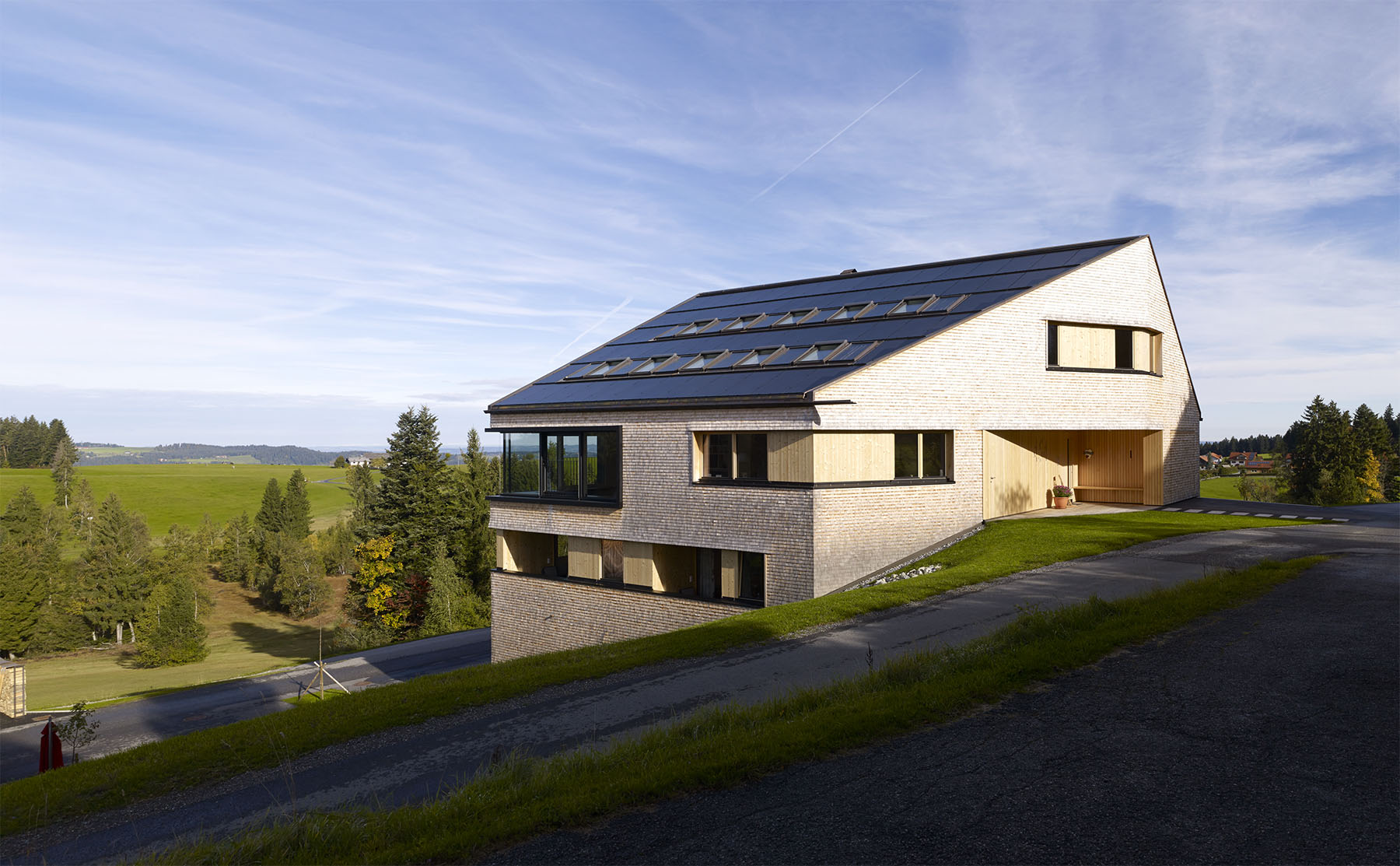

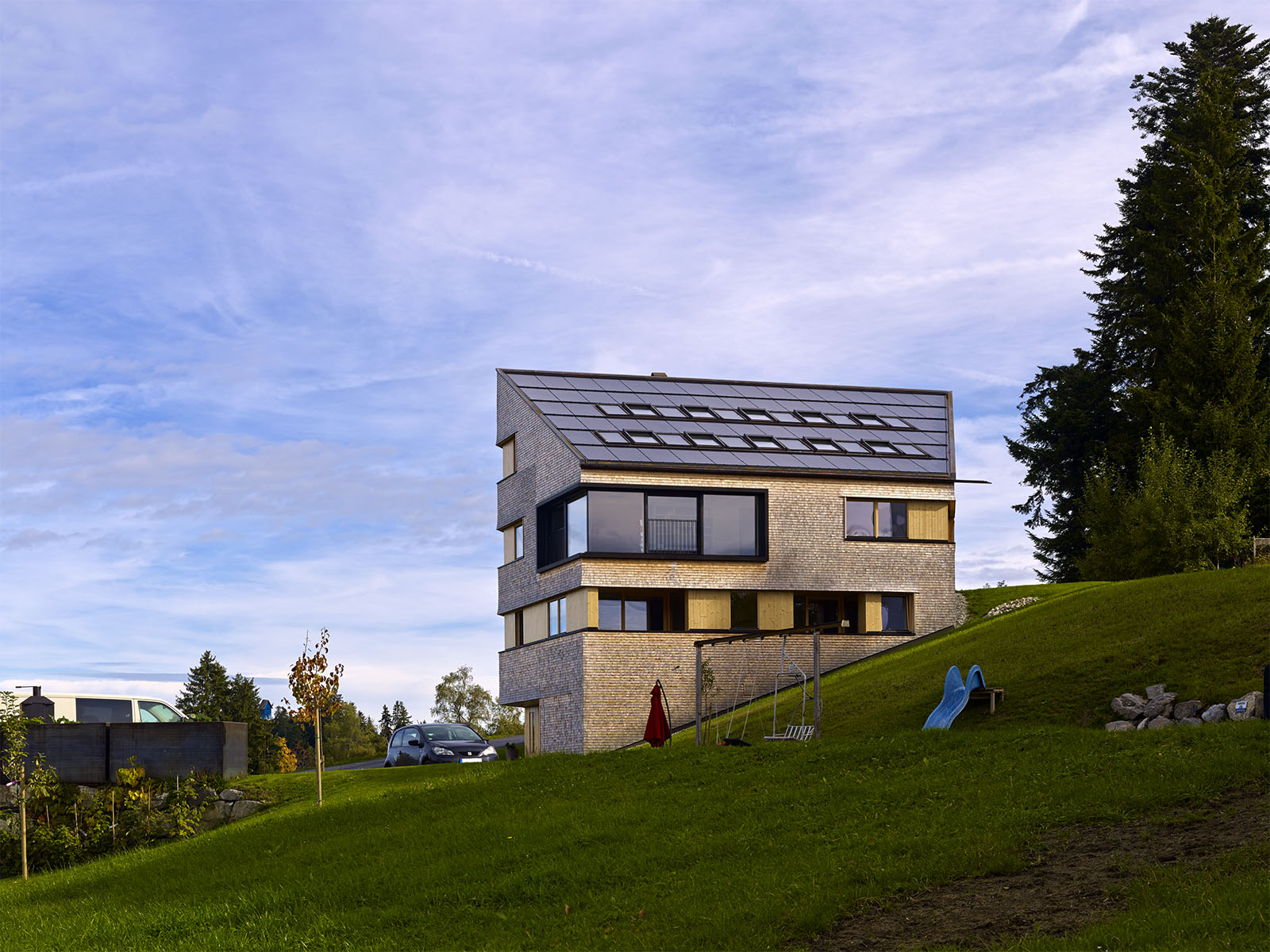

ukazuje architekt Juri Troy svou „energetickou střechou“: díky optimální
orientaci zajišťují plochá střešní okna pasivní solární zisky; mezi nimi jsou
uspořádány solární kolektory pro přípravu teplé vody a kolem dokola
fotovoltaické moduly k výrobě elektřiny jako aktivní komponenty – shrnuty
formálně do jednoty, která se harmonicky začleňuje jako tmavá střešní plocha do
stavebního tělesa.
Přes intenzivní využívání prázdninových bytů po převážnou
dobu roku může dům pokrýt spotřebu elektřiny v domácnosti, pomocný proud
čerpadel a také spotřebu teplé vody téměř beze zbytku výrobou vlastní elektřiny
na střeše. Důsledné využití denního světla a zejména energeticky účinná LED
svítidla nové generace vytvářejí ucelený energetický koncept.
Tepelná
ochrana během letního období
Účinné venkovní stínění chrání před přílišným přehříváním
v parném létě. Přesto by se místnosti neměly v tomto období úplně
zatemňovat, ale i tehdy poskytovat adekvátní osvětlení denním světlem. Střešní
okna jsou na jižní straně vybavena transparentními, elektricky ovládanými
markýzami, které jsou naprogramovány tak, aby se v parném létě brzy ráno
automaticky zatáhly. Také kritická okna na západní straně fasády jsou chráněna
transparentním textilním stíněním. Cílené noční větrání systémem „Natural
Ventilative Cooling“ opět v nočních hodinách výrazně ochlazuje stavební
díly, které se během dne zahřívají, a je tak podstatnou součástí konceptu
k zajištění tepelného komfortu v létě (viz strana 14).
Životní prostředí
Projekt „dům na svahu hory“ se harmonicky integruje do
krajiny jako dobová interpretace multifunkčního „lesního domu“. Také
v interiéru pokračuje analogie tradičního domu v Bregenckém lese:

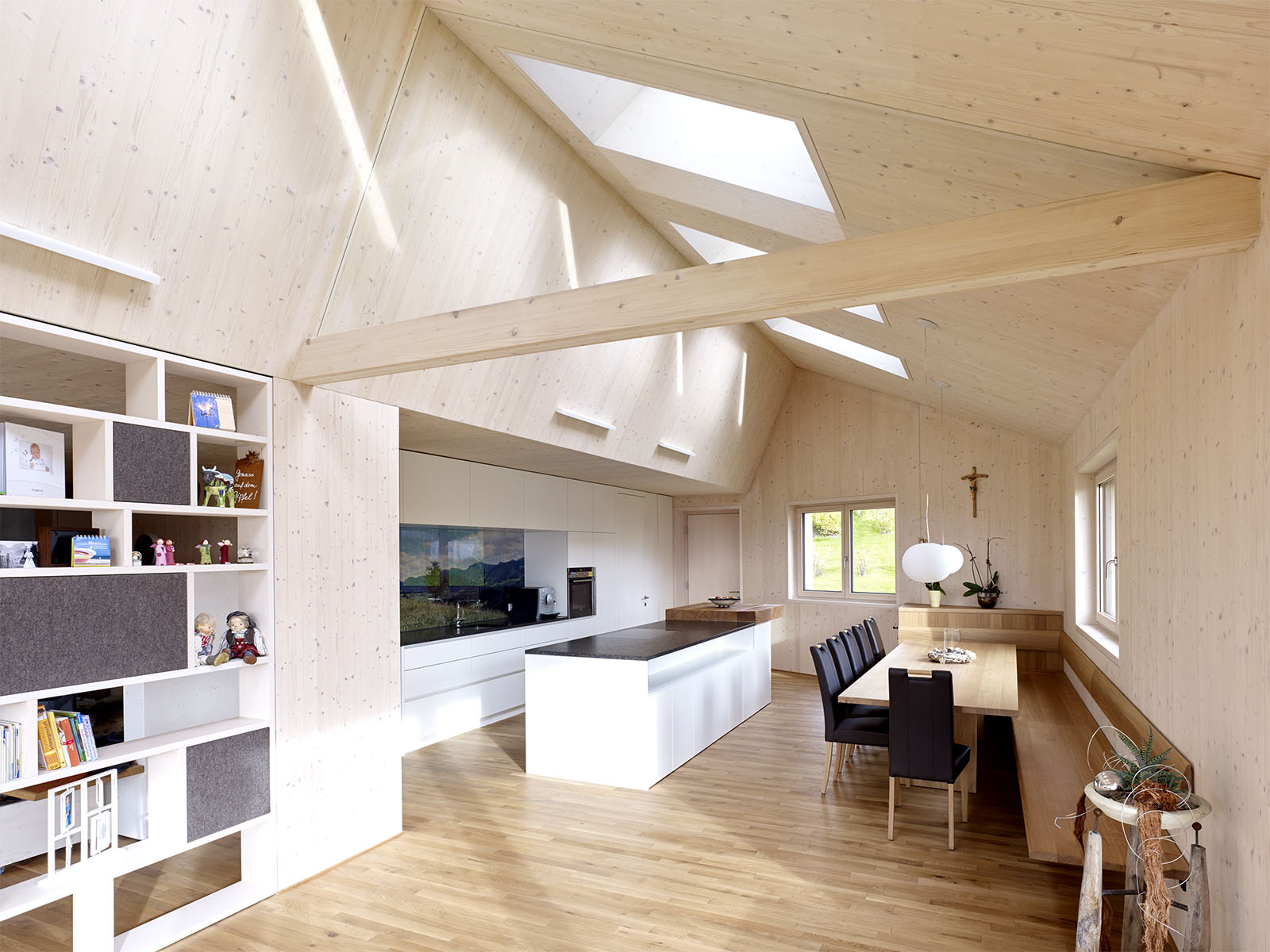

podlaha, stěny a nábytek jsou zhotoveny z masivního dřeva.
Materiály a
ekologie

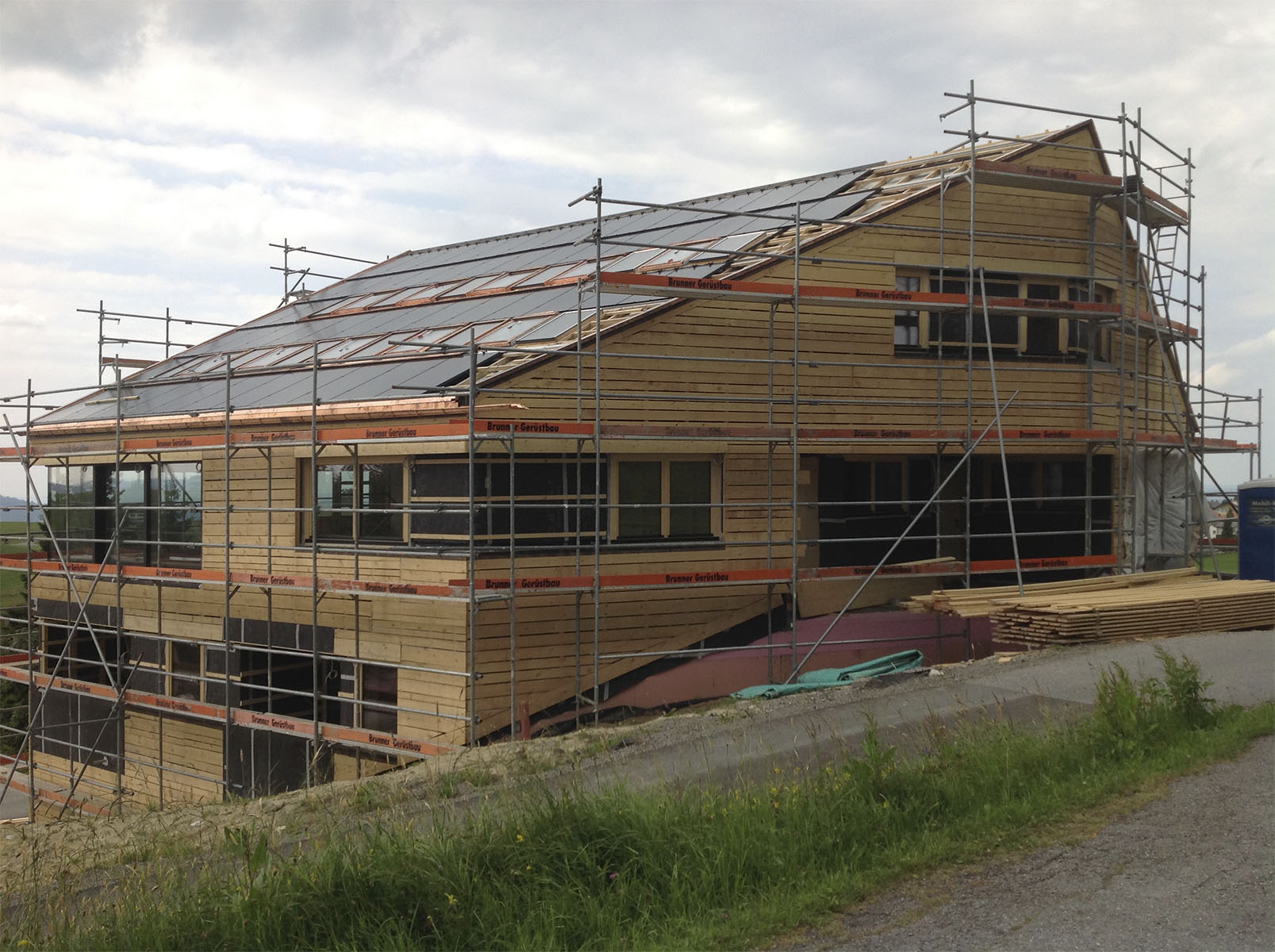

Zde byl sledován jasný, přísný koncept: dům, kompletně
zhotovený ze dřeva; z materiálů a s konstrukčními detaily, které se
osvědčily po celá desetiletí v drsném alpském klimatu ve výšce 1 000 m nad

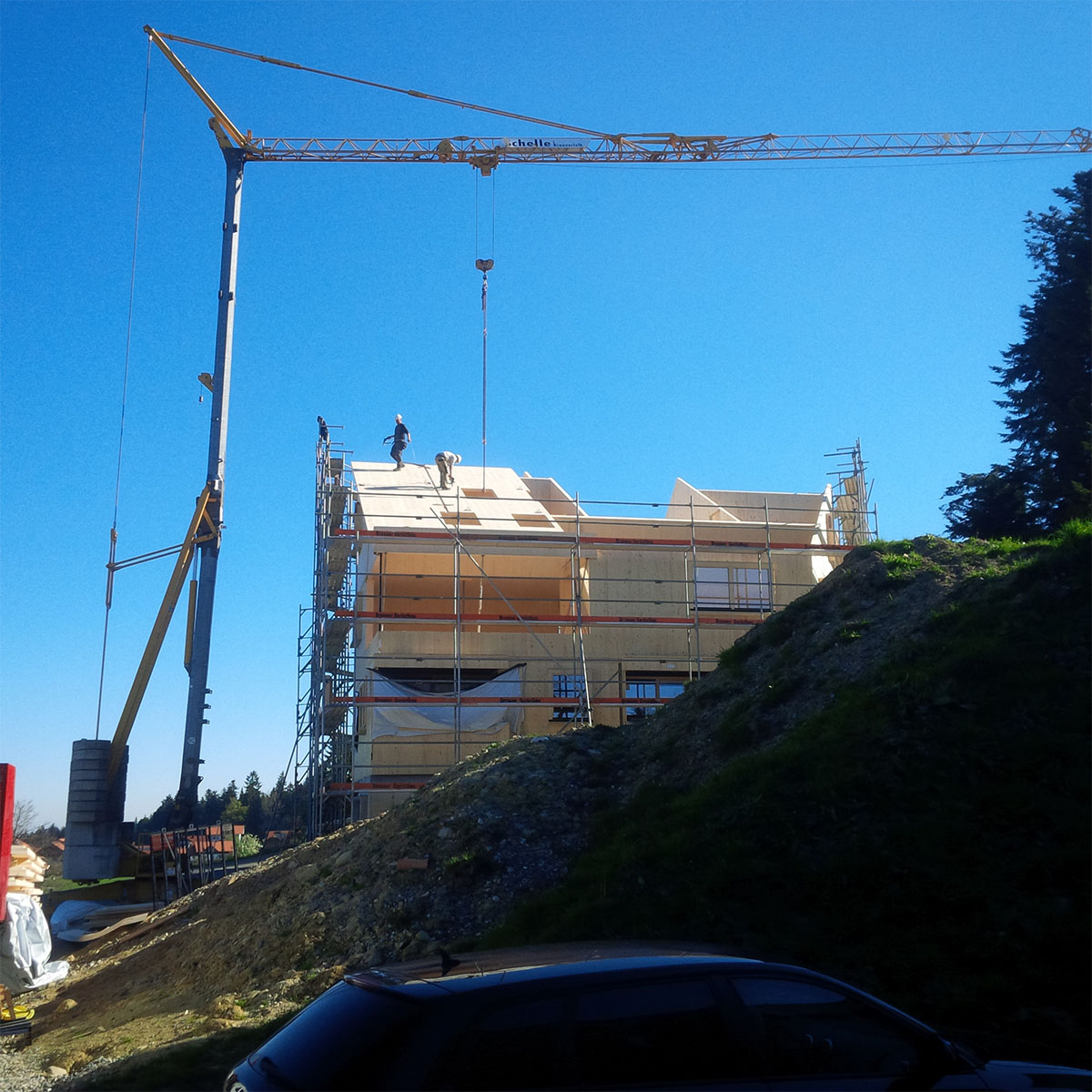

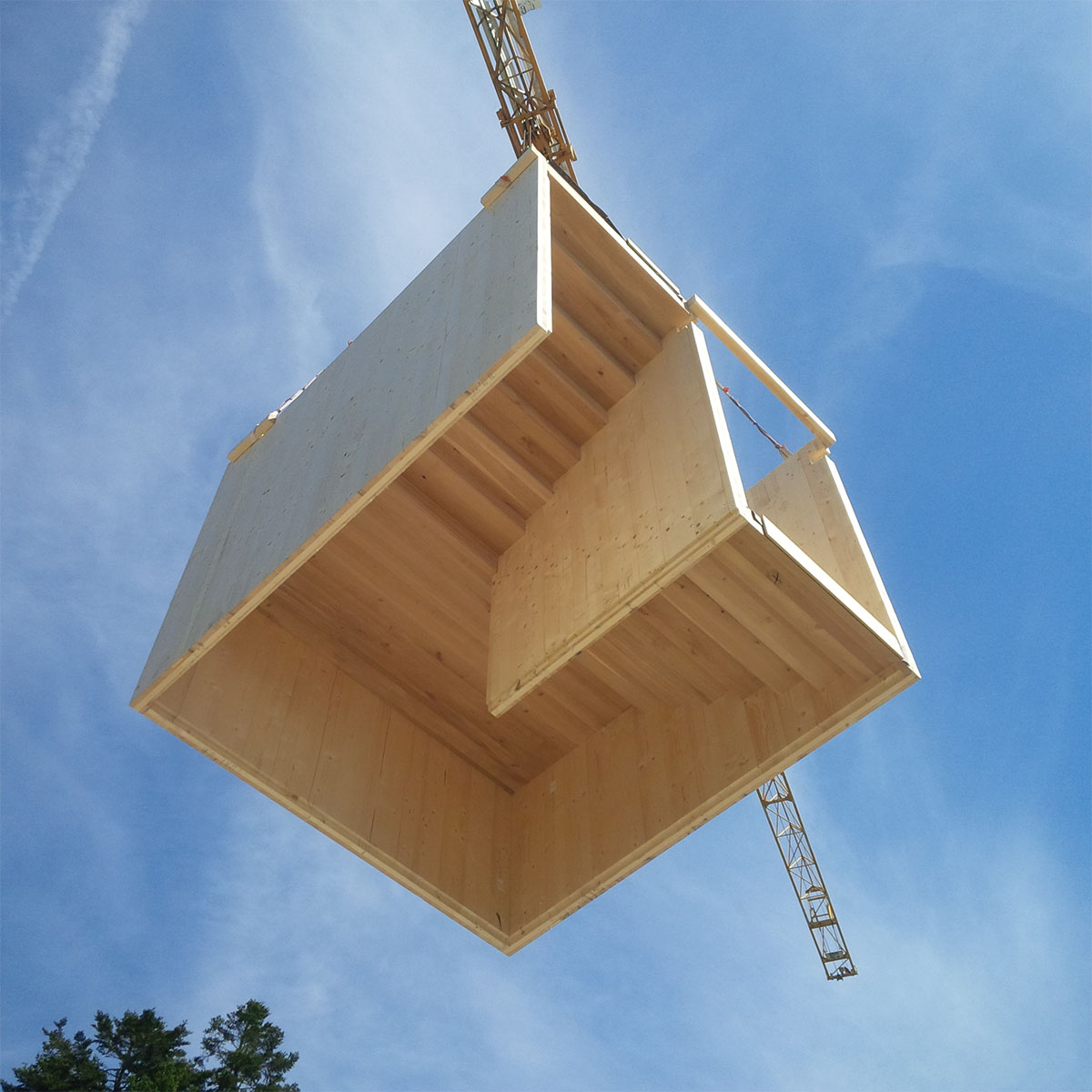

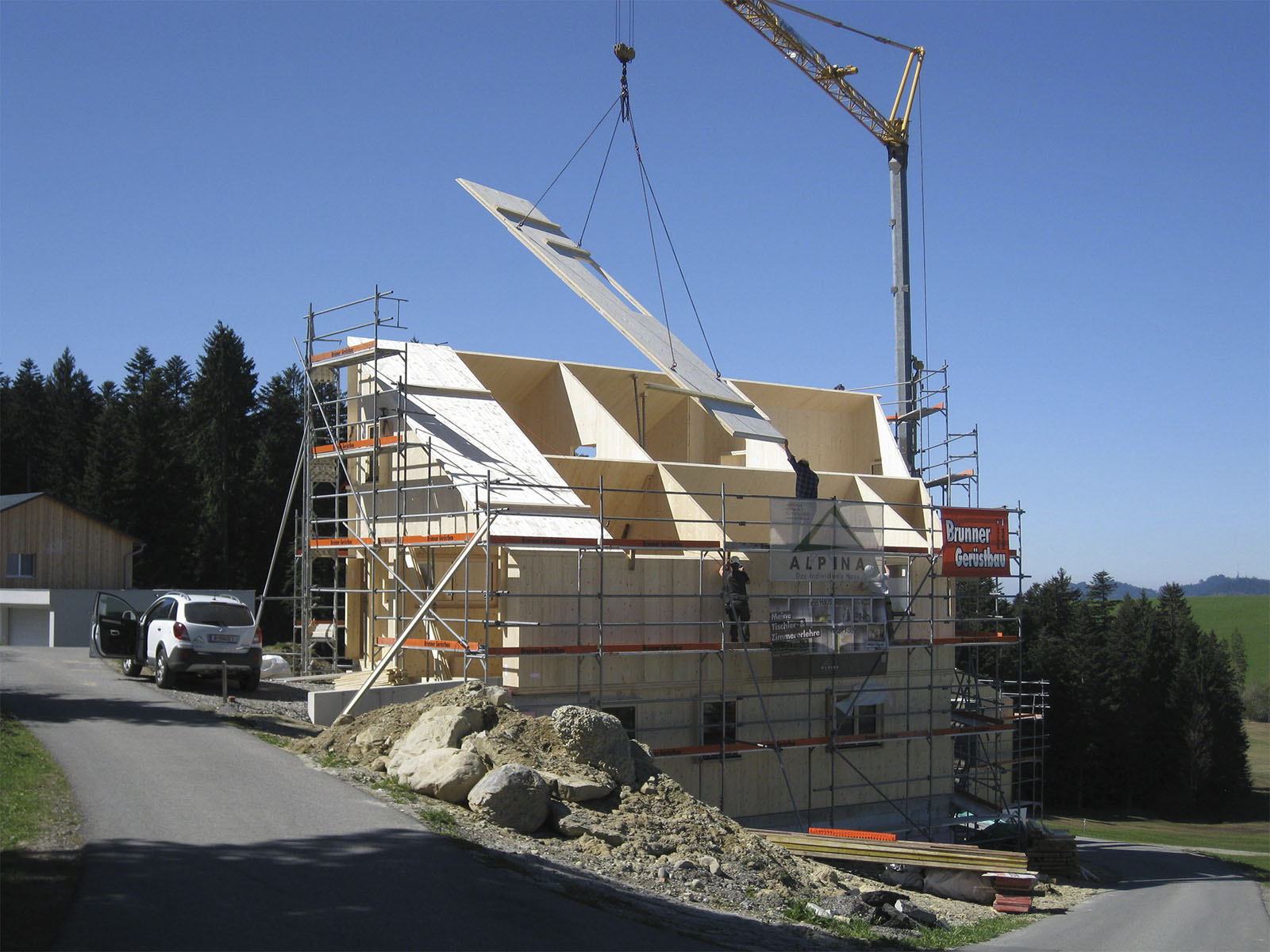

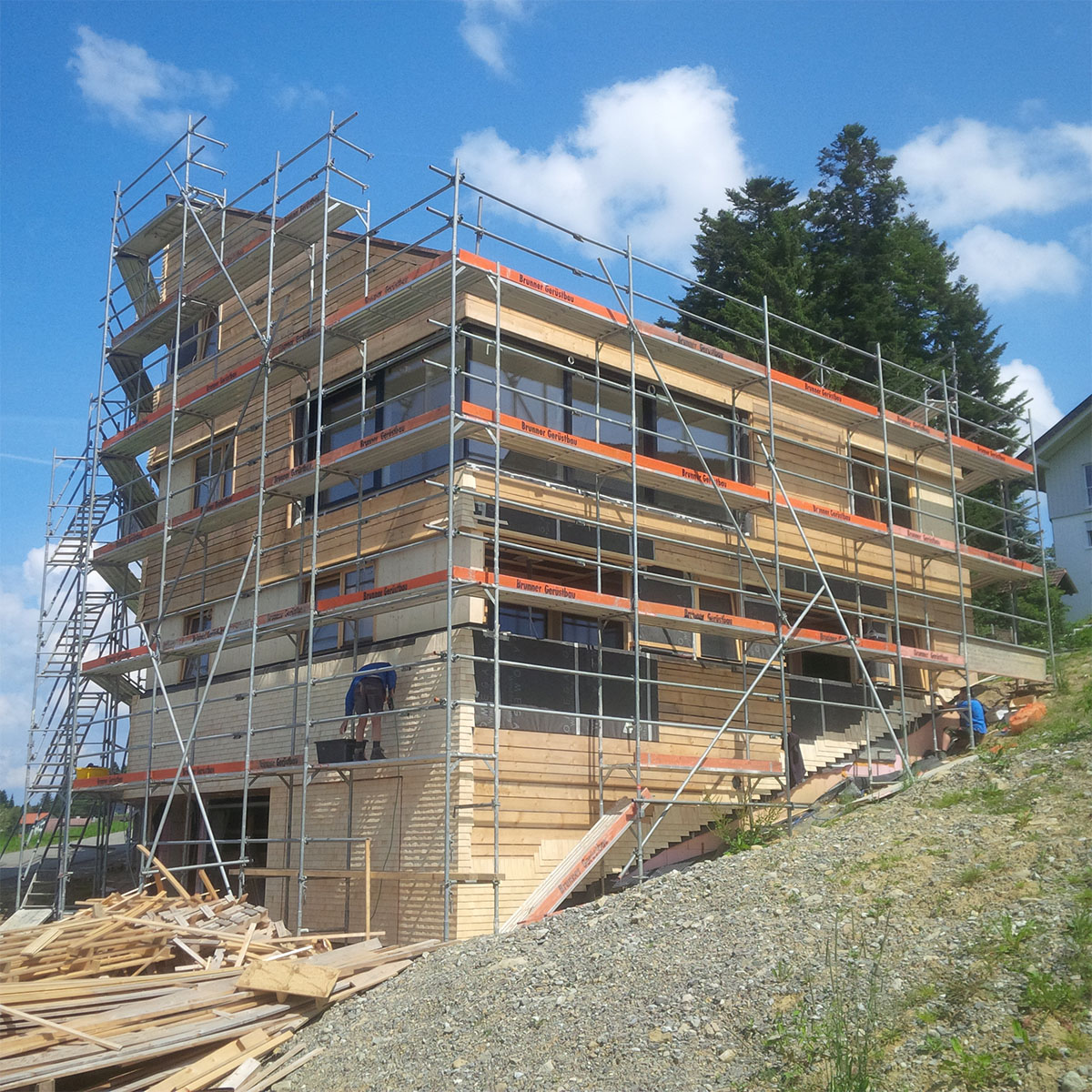

mořem. Základní konstrukce budovy je z masivního dřeva. Jak stěny, tak
také střešní konstrukce jsou z křížem vrstveného dřeva. Aby bylo možné
takovou budovu v tomto tvaru z masivního dřeva postavit, je zapotřebí
neuvěřitelně mnoho know-how – jak při projektování, tak také při realizaci.
Jako vnější izolace se použily pro stěny a střechu dřevěné izolační desky.
Fasáda je odvětrávaná zezadu a obložená štípanými smrkovými šindeli. Také šikmá
střecha je zhotovena podle téhož principu. Zvolená konstrukce skýtá nejen
z hlediska stavební fyziky naprosto unikátní řešení: zaručuje také
odolnost, chod bez údržby po dlouhé období a navíc se dá každá jednotlivá
vrstva v případě potřeby opět demontovat. To zaručuje na konci životního
cyklu možnost likvidace podle jednotlivých druhů, příp. dokonce recyklaci.
Obecně byl kladen velký důraz na to, aby se použily výhradně regionálně
dostupné materiály, schopné recyklace a blízké k přírodě.
Jako vnitřní obložení byly použity tam, kde to bylo přes
konstrukci z masivního dřeva nutné, panely z masivního dřeva
v provedení smrk a opatřeny bílou olejovou lazurou, aby zabránily
zežloutnutí dřeva a propůjčily dřevu elegantní ráz. Ve spojení
s trvanlivou parketovou podlahou v dubu a nábytkem navrženým Juri
Troyem vzniká klidný, harmonický a celkový, blahodárně působící dojem. Také
hmatové vnímání masivního dřeva přispívá k příjemnému pocitu. Materiály,
z velké části přírodní, rovněž přispívají k dobrému vnitřnímu klimatu
tím, že neobsahují téměř žádné škodlivé látky a působí jako regulace vlhkosti.
Dřevo pro šindele, konstrukční dřevo a dřevo pro panely
si přivezli stavebníci z vlastního lesního hospodářství v blízkém
Allgäu a z Bregenckého lesa. Všichni řemeslníci, kteří se podíleli na
stavbě, pocházeli z okolí 30 km. To je sociální udržitelnost, která vědomě
aplikuje v praxi vytvářením hodnot v regionu.
Architekt:
juri troy architects
Foto: Jörg Seiler
Základní informace o objektu
Kategorie
Novostavby
Rodinný dům v Sulzbergu
Sulzberg
Komentáře ke článku
Registrace k zasílání newsletteru
Stavbaweb.cz informuje o novinkách v oboru architektury a stavebnictví, představuje zajímavé objekty, projekty a materiály. Prostřednictvím tohoto formuláře se můžete přihlásit k odebírání denního newsletteru, a dostávat tak pravidelné informace přímo do své e-mailové schránky.

5. 6. 2023 16:30:04
Re: Rodinný dům v Mníšku pod Brdy
Dobrý den, někde jsem četl, že parapety musí být vysoké 90 cm. V podkroví ale určitě tak vysoký není. Jak je možné, že to takto architekti nevědí a že to stavební úřad zkolaudoval?
31. 5. 2023 19:54:12
Re: Město a investor zveřejnilo pět návrhů pro dostavbu pražskéh...
Mně by se nejvíc líbil návrh týmu 15. Fasáda svou tektonikou i barevností perfektně zapadá mezi původní stavby a přitom je nekopíruje. Navíc krásně otevírá "vnitrobloky", které jsou vlastně náměstími. Tým 11 má na první pohled velmi atraktivní fasádu se zámecky působícími vstupními oblouky, ale právě ty ve mě vyvolávají spíš pocit "tady už je to naše", než "pojď dál". A stejné je to u průchodů do vnitrobloků - nejsou to ulice.
31. 5. 2023 19:33:03
Re: Studenti architektury představí vizi Česka na výstavě CZ2
Studentská představa, že cyklistika plnohodnotně nahradí automobilovou dopravu, je naivní. Na kole nerozvezete děti do škol, nepřivezete nákup, nedojedete čistý v každém počasí. A to ještě nemluvím o rychlosti, která je zejména mimo centra měst nesrovnatelná.
31. 5. 2023 07:18:08
Re: Město a investor zveřejnilo pět návrhů pro dostavbu pražskéh...
... ilustrační foto ?
30. 5. 2023 14:49:13
Re: Byt výtvarnice a architekta
Byt je krásně rozvolněný, nicméně stále nechápu, jak je možné, že zde není dodržena norma ohledně nepřípustnosti přímého vstupu z kuchyně / obytné místnosti na WC. Tento precedens mne trápí, protože pokud projekt byl předložen na stavební úřad a vyjádřila se němu i Hygienická stanice, pak něco není v pořádku.....
25. 5. 2023 19:47:02
Re: Rozšíření kanceláří Price f(x)
Zaujaly mě ty "černě přestříkané technologické rozvody". Jaké technologie se tím myslí? Copak nemají rozvody podle druhu média z bezpečnostních důvodů svou předepsanou barvu?
25. 5. 2023 18:31:36
Re: Rezidence nad zatopeným lomem
Nádhera.
8. 5. 2023 18:56:36
Re: Rekonstrukce bytu: Tři boxy z Packwallu
Proč ve většině nových dispozic architekti ignorují požadavek, aby WC nebylo přímo přístupné z prostoru pro přípravu a konzumaci jídel? Jinak hezké, hlavně jak je to barevné.
5. 5. 2023 11:38:19
Re: Rekonstrukce bytu: Tři boxy z Packwallu
Vypadá to úžasně! Mohu se k Vám pozvat na kávu a prohlídku rekonstruovaného bytu? Moc děkuji a těším se Karel Klátil 777979743 karel.klatil@flexibau.cz
27. 4. 2023 20:00:04
Re: Rekonstrukce stodoly v Pošumaví
Tak tohle se mi opravdu líbí. Taková obytná/neobytná stodola/nestodola. Paráda.
27. 4. 2023 19:15:46
Re: Re: Rozhledna Vysoké Pole.
Tak zkuste žít v jeskyni. A běda, jestli někde vyšlapete pěšinku.
27. 4. 2023 19:08:53
Re: Zlínská zrcadla
Pěkné instalace pro lidi, ale kolik ptáků už se o ta zrcadla zabilo? Nebo je ten povrch pro ptáky nějak zviditelněn?
24. 4. 2023 11:27:21
Re: Re: Ostrava se v realizaci koncertního sálu posunula o další...
...stejně jako kdysi nepotřebovala Praha Národní divadlo... Stavby pro kulturu de facto nejsou zapotřebí nikdy, člověk se obrazů nebo hudby nenají, přece, není-liž pravda?
22. 4. 2023 13:59:36
Re: Ostrava se v realizaci koncertního sálu posunula o další kro...
Pokládám od počátku tento plán za nesmírné plýtvání veřejnými prostředky a v souvislosti se současnou fiskální situací státu i podnikatelských kruhů v MS kraji ze vrcholně nezodpovědné jednání primátora a jeho nohsledů, zejména paní Bajgarové. Koncertní sál Ostrava nepotřebuje. Pro Tomáše Macuru to má být jen jeden z hlavních pomníků jeho mocenského megalomanského působení ve vedení Magistrátu. Podobně jako Andrej Babiš, i Macura finanční stránku města řídí jak svoji privátní firmu. Najde se nějaký dobrý spolek, který tohoto odiozního politického podivína požene k hmotné odpovědnosti?
19. 4. 2023 00:10:45
Re: Rozhledna Vysoké Pole
Vylepšování krajiny rozhlednami je zcela nevhodná záležitost. Příroda je dokonalá bez našich zásahů. Navíc je to skutečně nevkusné,
18. 4. 2023 22:46:43
Re: Rozhledna Vysoké Pole
Pro mě je to nádhera. Těším se na návštěvu a gratuluji!
16. 4. 2023 18:25:26
Re: Re: Rekonstrukce kulturního domu a kina v Chlumci.
Adresa: Muchova 267, 403 39 Chlumec
13. 4. 2023 18:14:08
Re: Rekonstrukce kulturního domu a kina v Chlumci
jedná se o obec Chlumec na jihu Čech, nebo o Chlumec nad Cidlinou, či nějaký jiný Chlumec ?
11. 4. 2023 17:37:36
Re: Dětská léčebna v Ostrově u Macochy
Architektura je subjektivní věc, takže bez obalu: nic podobně depresivního jsem dlouho neviděla. A modlím se, aby mé děti neměly nikdy žádné dýchací potíže.
6. 4. 2023 17:41:39
Re: Spiegelbaude (Zrcadlovka)
\skla se přelepují speciálními páskami, jinak ano, mrtví ptáci po nárazu padají na zem. Třeba zavolat Českou společnost Ornitologickou, nejlépe Lukáše Viktoru.
