Rozhledna Kelčský Javorník
(4. 10. 2016) Marta Balážiková, Ondrej Balážik
-
B3atelier
-
B3atelier
-
B3atelier
-
B3atelier
-
B3atelier
-
B3atelier
-
B3atelier
-
B3atelier
-
B3atelier
-
B3atelier
-
B3atelier
-

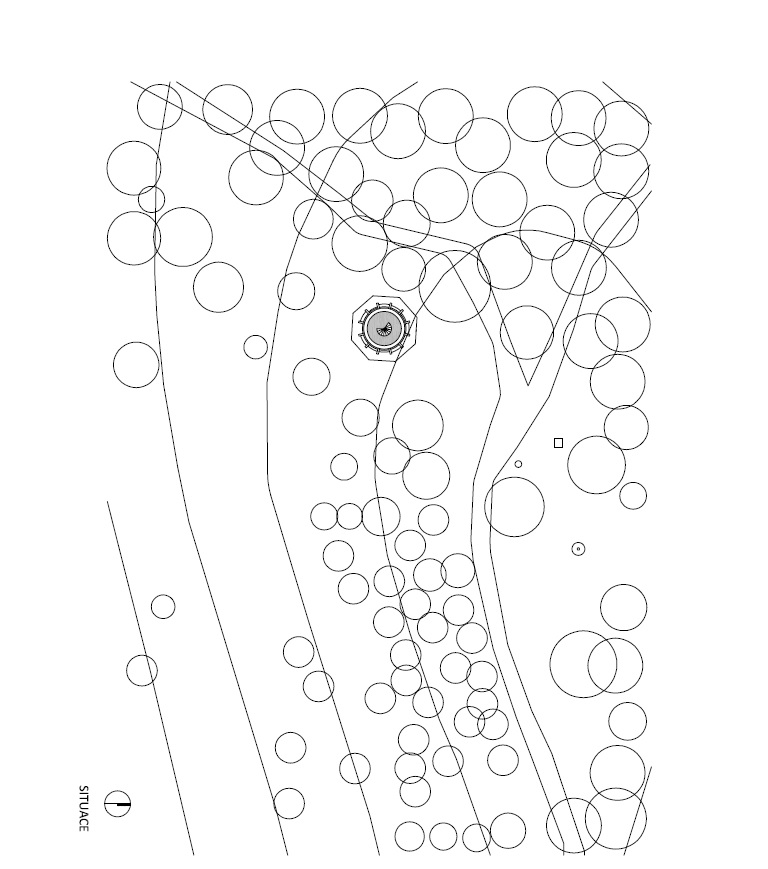

Situace
-

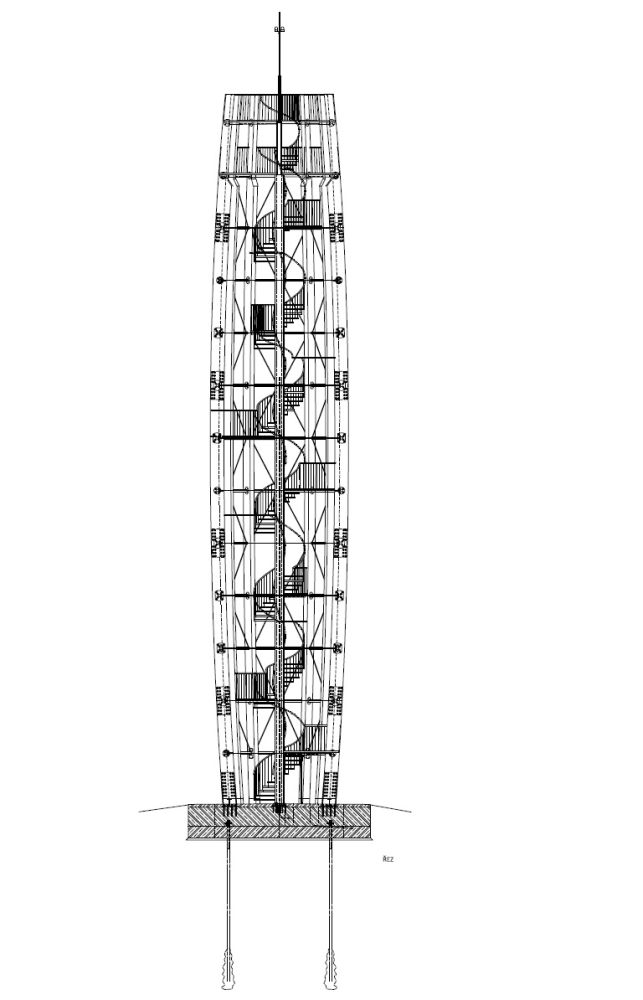

Řez
-

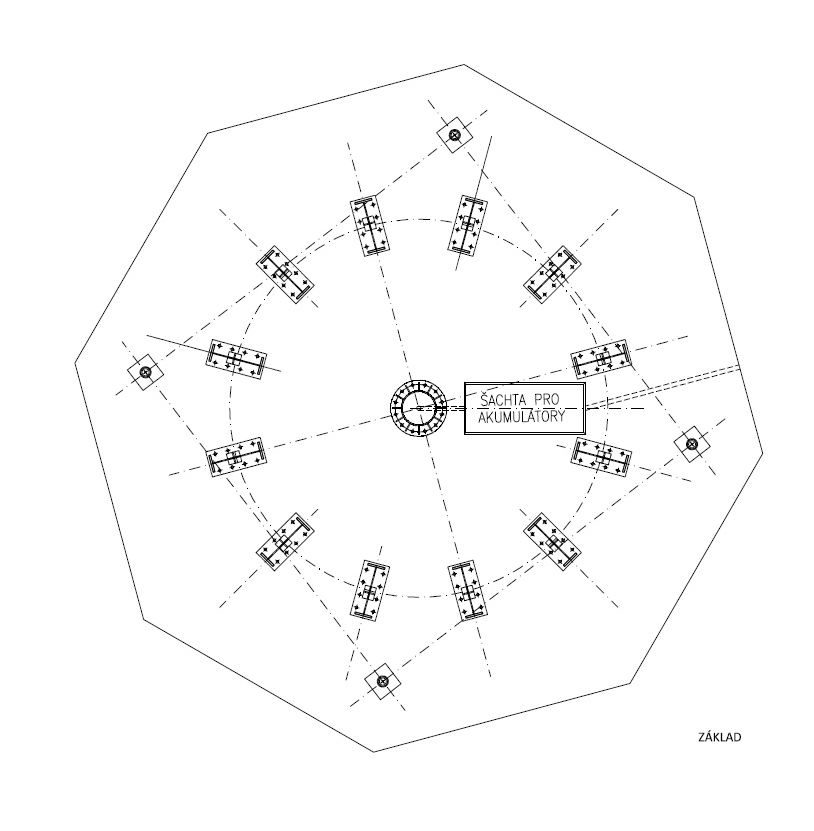

Půdorys základu
-

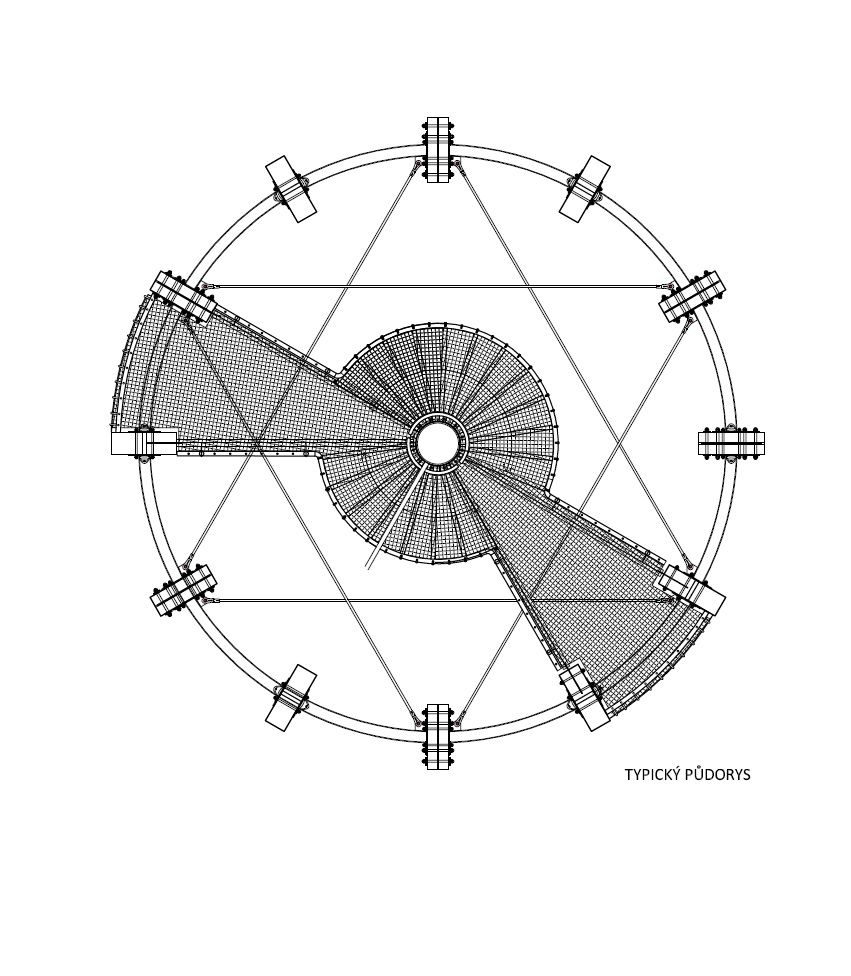

Typický půdorys
-

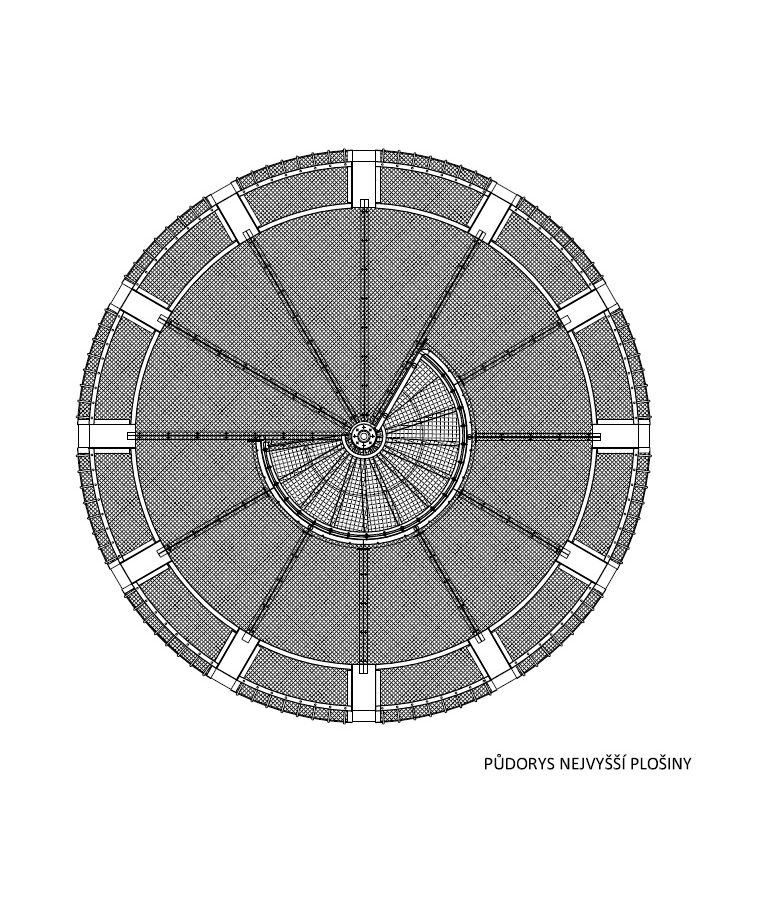

Půdorys nejvyšší plošiny
Rozhledna Kelčský Javorník

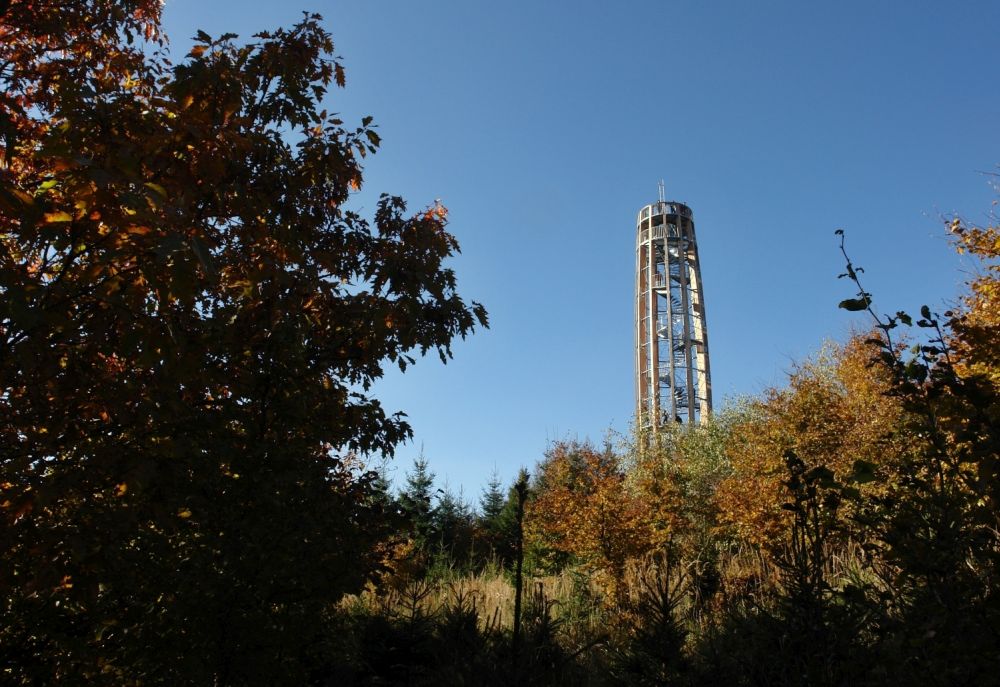

Skutečnost, že se pozemek pro usazení nové vyhlídkové věže
nachází na mýtině u cesty několik desítek metrů od vlastního vrcholu Kelčského
Javorníku (za hranicí ochranného pásma triangulačního bodu) v těsném sousedství
vzrostlých stromů, nás vedla k hledání zvláštní formy, která jde vstříc
přírodním tvarům, aniž by je přímo napodobovala.

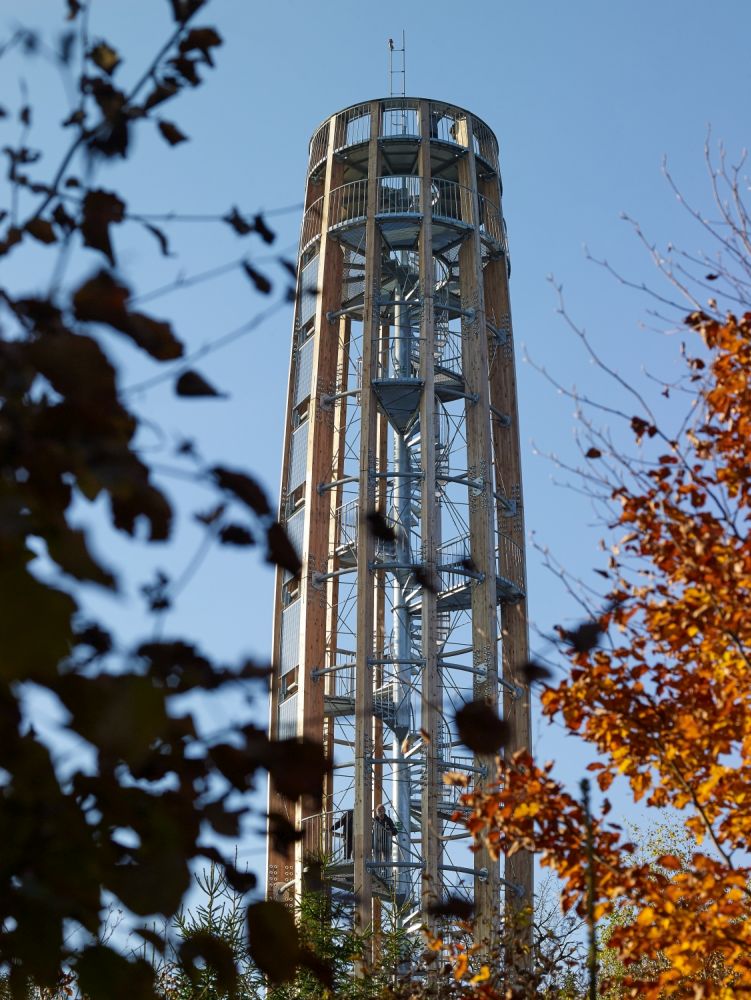

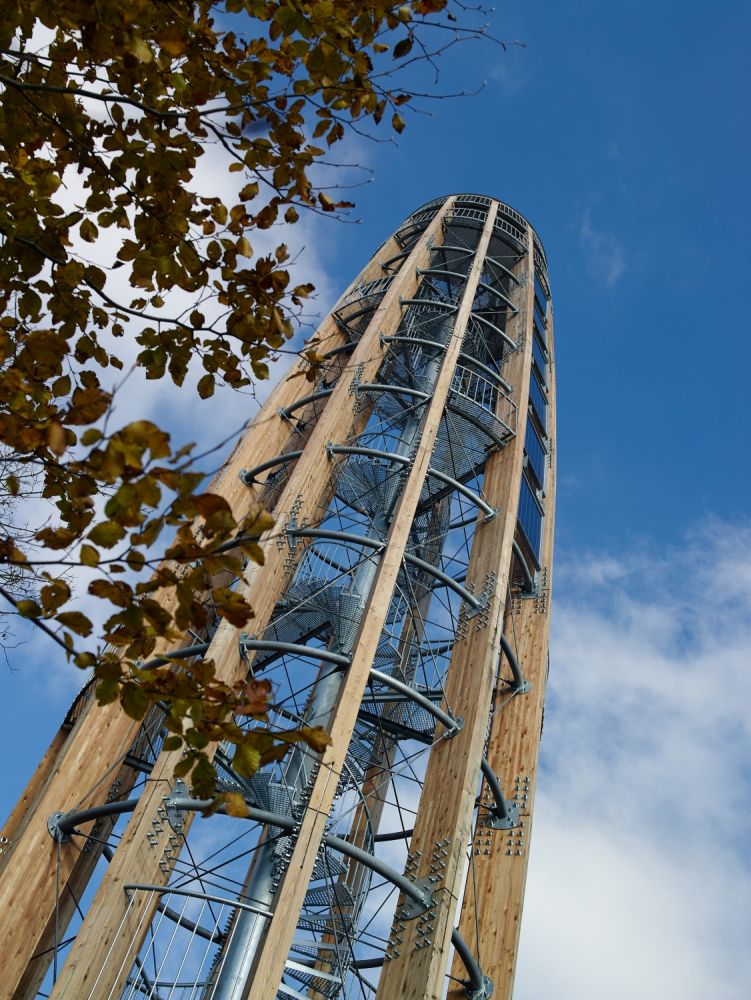

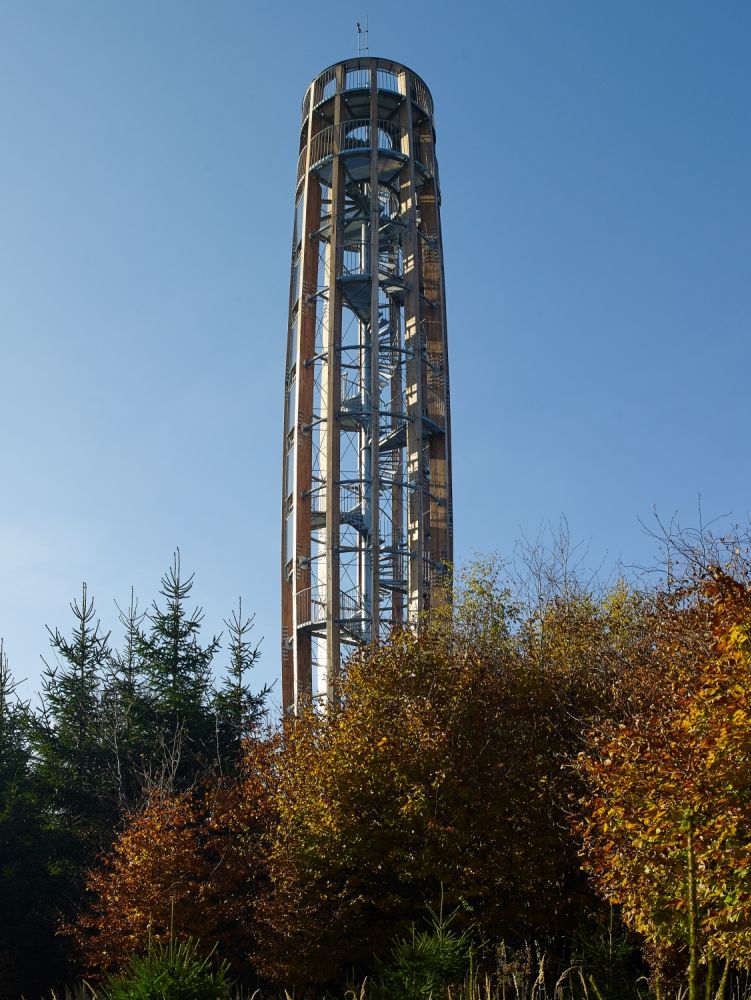

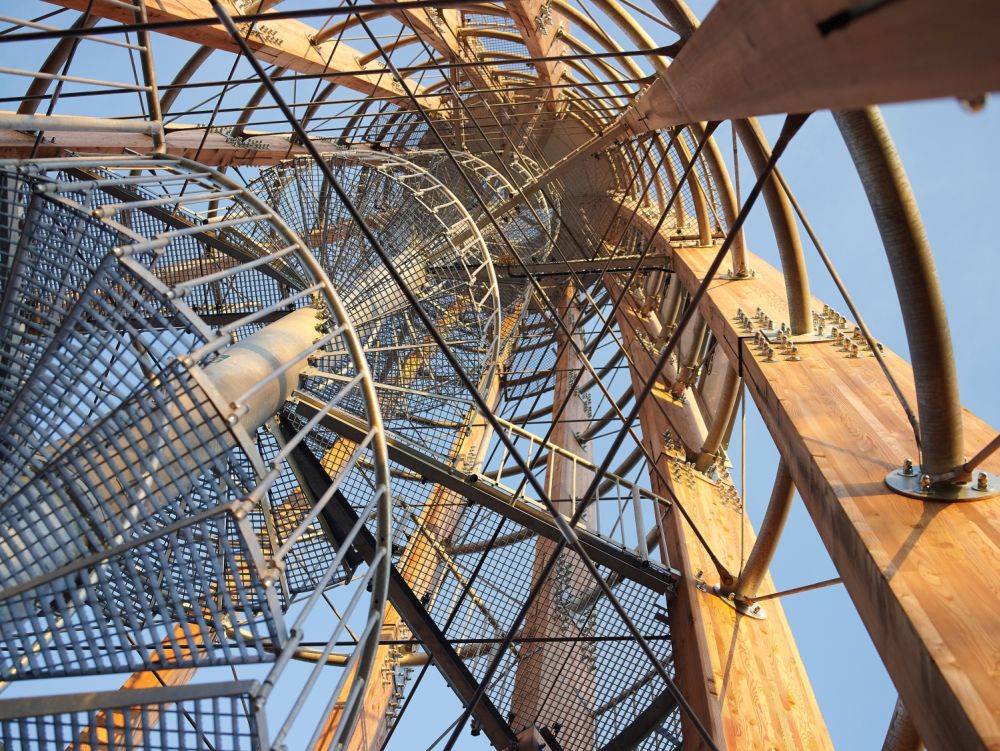

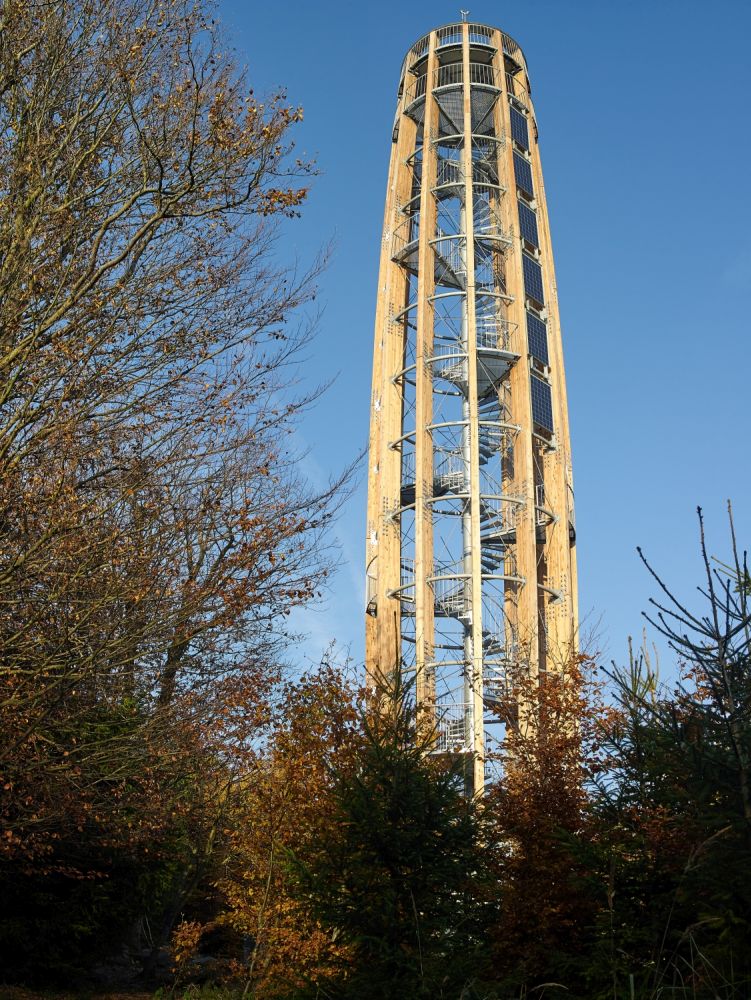

Rozhledna je navržena jako věžovitá stavba kruhového půdorysu, jejíž konstrukce
kombinuje modřínové dřevo a žárově pozinkovanou ocel. Dvanáct obloukovitě
zakřivených modřínových lamel je uspořádáno do kruhu kolem ocelového sloupu,
tvořícího vřeteno točitého schodiště, do tvaru štíhlého komolého elipsoidu, a
společně vynášejí vyhlídkové plošiny.
Do prostoru rozhledny můžete vstoupit odkudkoliv, jen tak projít, anebo plynule
po směru chodu hodinových ručiček vystoupat nahoru. Absence obvodových stěn
zajišťuje nepřetržitý vizuální kontakt s okolím.

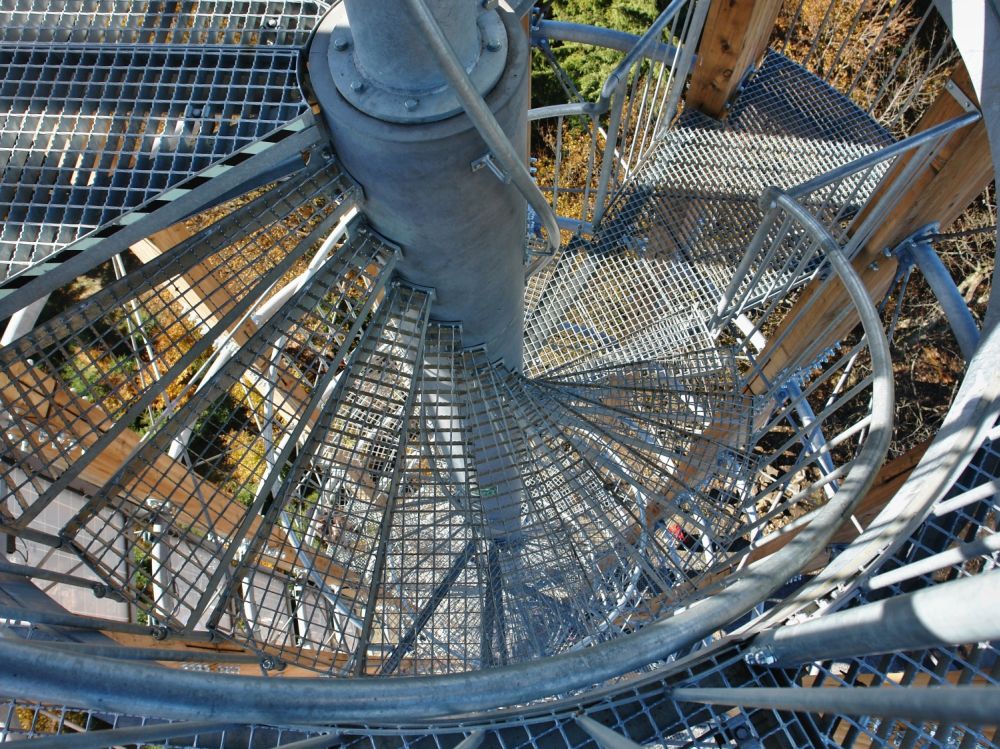

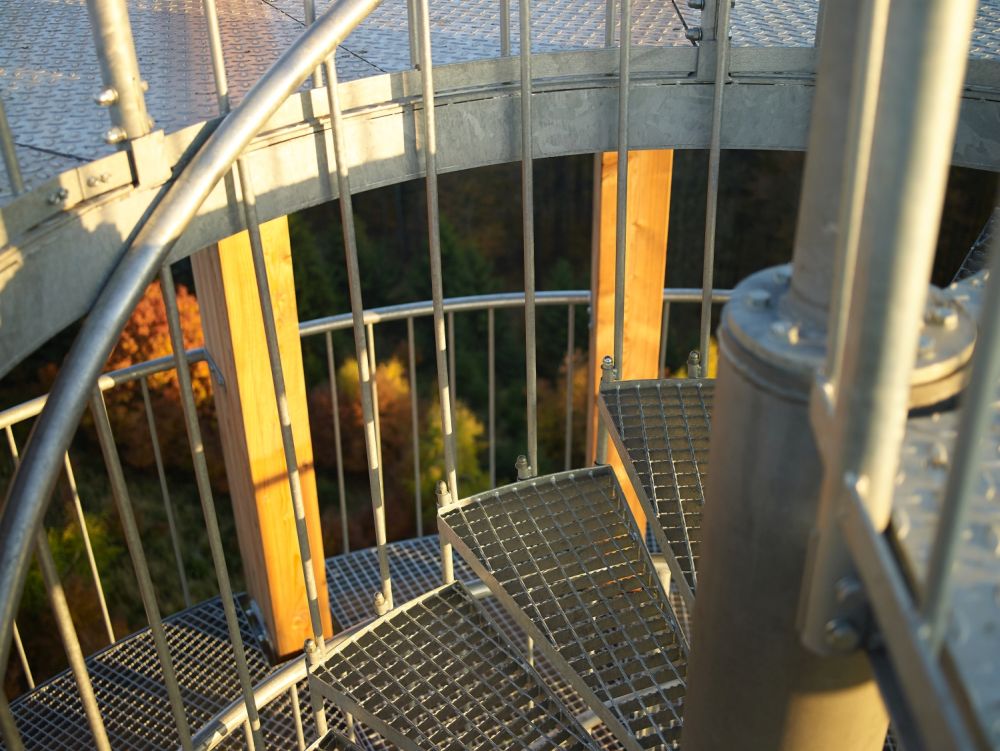

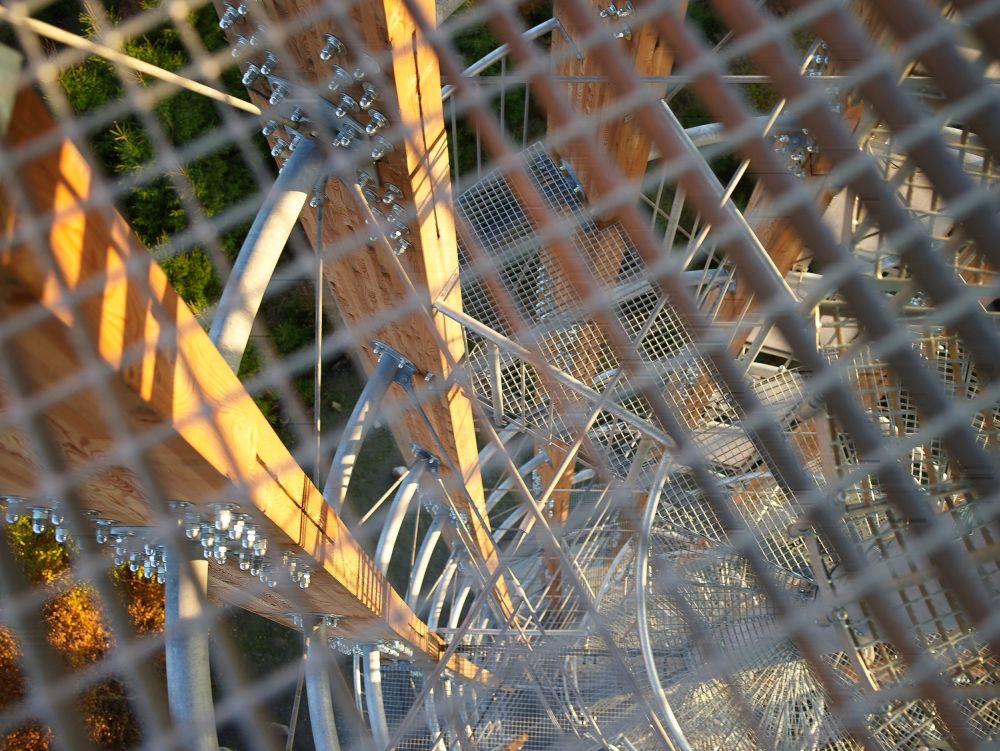

Každý jedenáctý stupeň střídá zastavení s vyhlídkou. Jedenáct je jich ve formě
schodišťové podesty vytažené od centrálního schodiště mezi obvodové lamely,
zaujímající vždy jeden z dvanácti půdorysných segmentů. Dvanáctým zastavením je
krytá kruhová plošina s výhledem mezi lamelami. Úplný nepřerušovaný
panoramatický výhled zajišťuje otevřená vyhlídková plošina na vrcholu věže.
Konstrukce a
technologie

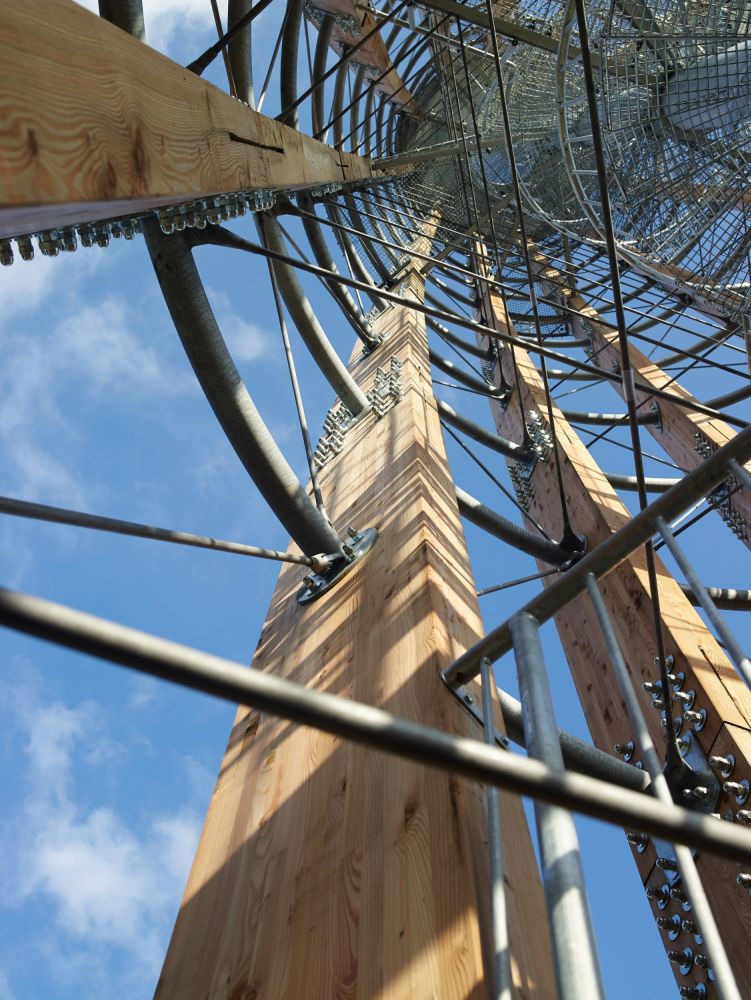

Kombinace dvanácti dřevěných lepených lamel s centrálním ocelovým sloupem,
zavětrovaná horizontálně i vertikálně předepjatými tyčovými táhly, založená na
železobetonovém základu kotveném do skalního podloží čtyřmi mikropilotami.

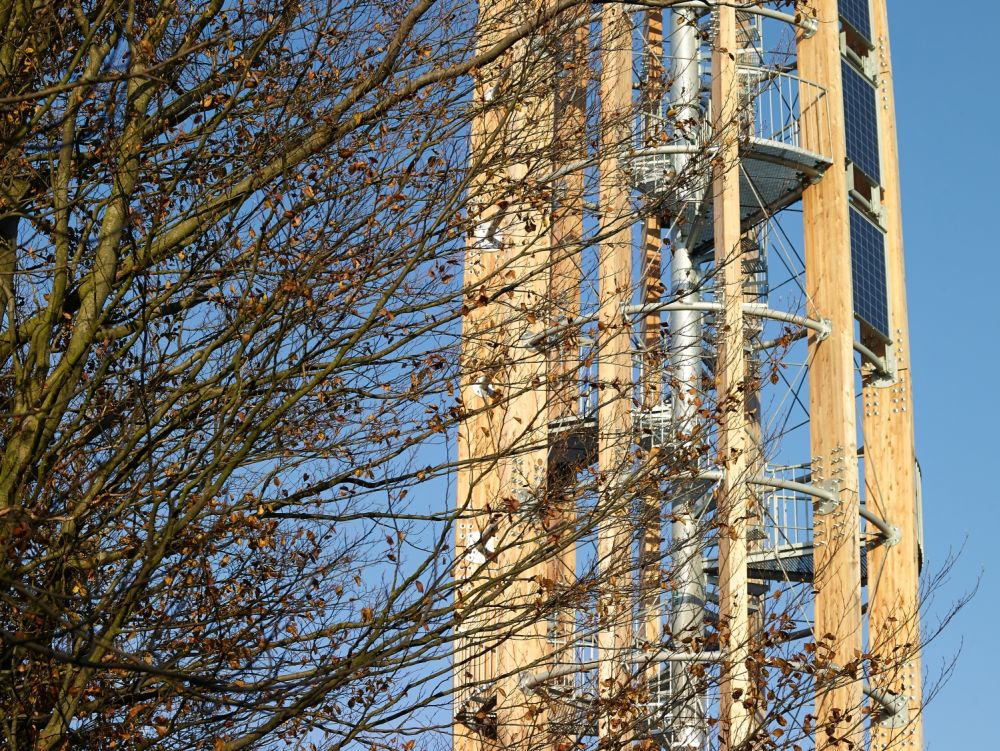

Zdrojem pro dvojici leteckých světelných návěstidel je ostrovní napájecí
systém, skládající se z šestice fotovoltaických panelů, rozvaděče s regulátorem
a gelových baterií, umístěných v šachtě základu rozhledny.
Autorská zpráva
Foto: Marta Balážiková, Marek Hrubý
Místo: Rajnochovice, Hostýnské vrchy
Autoři: Marta Balážiková, Ondrej Balážik,
spolupráce Tomáš Král (konstrukce), Pavel Mockovčiak (elektroinstalace)
Investor: Podhostýnský mikroregion, dobrovolný svazek obcí
Náklady: 10,4 Mio Kč
Výška rozhledny: 35 m
Výška nejvyšší plošiny: 30 m
Projekt: 2012-2014
Realizace: 2015
Zadání na základě veřejné architektonické soutěže uskutečněné v r. 2012
Základní informace o objektu
Kategorie
Novostavby
Dokončení
2015
Komentáře ke článku
4. 10. 2016 15:45:34. Re: Rozhledna Kelčský Javorník. Ing. Grygera
4. 10. 2016 20:52:49. Re: Rozhledna Kelčský Javorník. Jiří Kalvach
4. 10. 2016 15:45:34. Re: Rozhledna Kelčský Javorník. Ing. Grygera |
V zadávacích podmínkách byl požadavek na použití přírodních materiálů - dřevo, místní kámen. Další materiály nutné pro zajištění stability používat skrytě... Jak je v tomto případě podmínka veřejné architektonické soutěže splněná? |
|
Copak materiál, to by mohlo být dobré, protože ten kov nebude nijak zvlášť vidět, jistěže. Ale ta myšlenka vytvořit takový tvar a technické vychytávky provedení s ostrovní elektroinstalací, to je povedené! Velmi zajímavé a lákavé, sice ne pro každého, toho kdo se bojí výšky a volného prostoru, ale pro ostatní moc. |
