Rozhledna na Pekelném kopci
(4. 1. 2016) Pavel Jura
Rozhledna na Pekelném kopci
Autor: Pavel Jura, Pavel Steuer (arch. řešení)
Statika: Václav Přikryl
Konstrukce: Martin Klásek
PBŘ: Ludmila Plagová
Hromosvod: Tomáš
Sedláček
Investor: Město Třebíč, zast. Marií Černou, místostarostkou
Gen. dodavatel: Kapucín - realizace staveb s .r. o., Jan Pálka
Dokončení: 10/2014
Stavba věže na výrazném místě v krajině má bezpochyby
možnost stát se určitým symbolem místa a regionu. Má-li tento symbol být
dostatečně reprezentativní a trvanlivý, měl by jeho návrh vycházet z charakteru
místa i regionu a výsledná forma stavby musí být jednoduchá (jedno-duchá).
Zároveň však musí být přiměřená a racionální - forma nesmí převážit nad
skutečnou rolí (obsahem), kterou stavba reprezentuje.

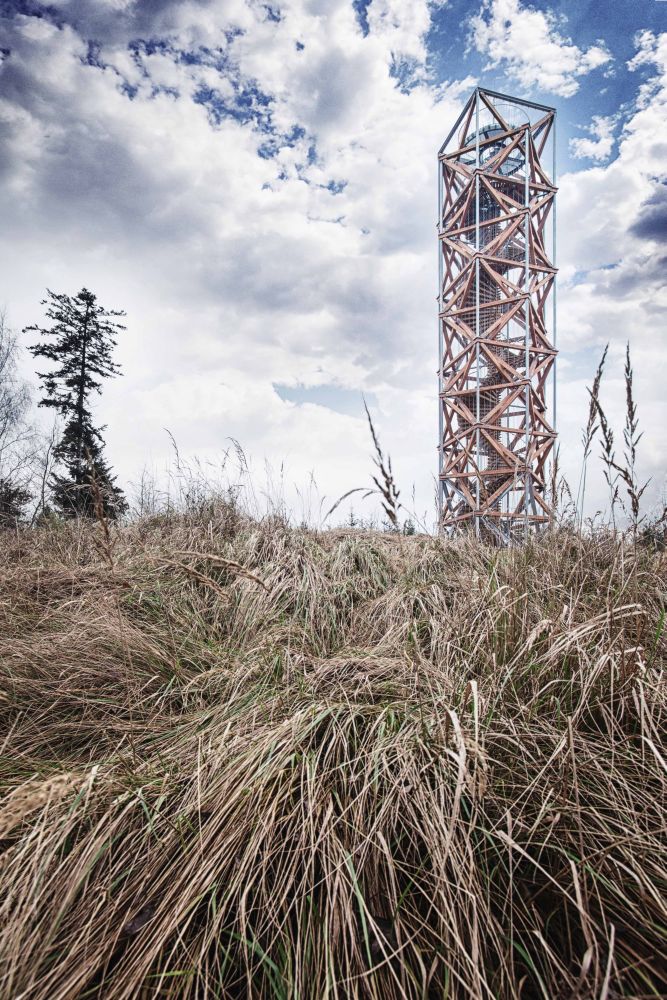

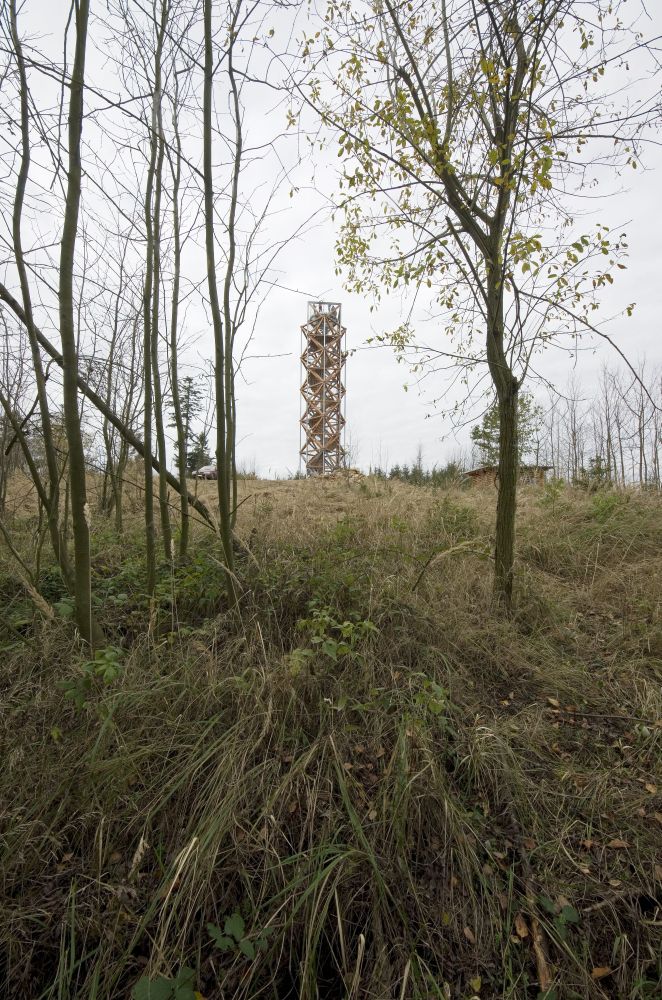

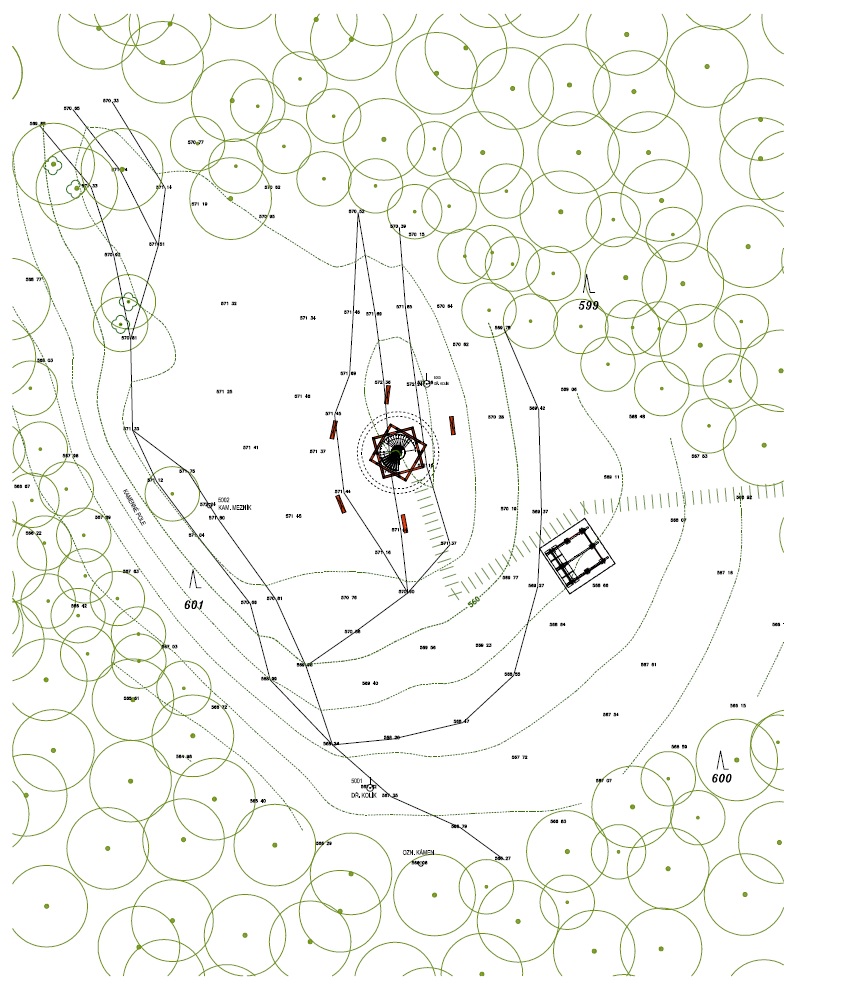

Místo stavby – jeden ze tří vrcholů Pekelného kopce u Třebíče – má jedinečnou
atmosféru. Vrchol je bez souvislého vzrostlého porostu, pouze s několika
solitérními stromy, často s výraznou figurou. Jižní hranu vrcholu vymezuje
suťový svah, který přechází v nízký listnatý porost. Ve vzdálenosti 50 m od
místa stavby je východní hrana vymezena smrkovým lesem. Region má bohatou
kulturní tradici, jeho stavební hodnoty reprezentuje především románská bazilika
Sv. Prokopa a historická židovská čtvrť, dále také svatoprokopská symbolika a
pověst, která je rovněž spojena s Pekelným kopcem.
Pro baziliku Sv. Prokopa je charakteristické použití jasného geometrického řádu
s motivy, jež mají centrální charakter (rozety, klenební pole). Jejichž
výrazný účinek se uplatňuje zejména ve třírozměrné konstrukci. Řadu těchto
motivů a konstrukcí tvoří otáčení základního detailu (prvku) kolem středu
celku. Formální bohatost těchto detailů a konstrukcí je vytvořena vícenásobným
opakováním, rotací. Principy rotace základního prvku jsou častým principem
různých symbolů (Davidova hvězda), moderní i tradiční architektury.

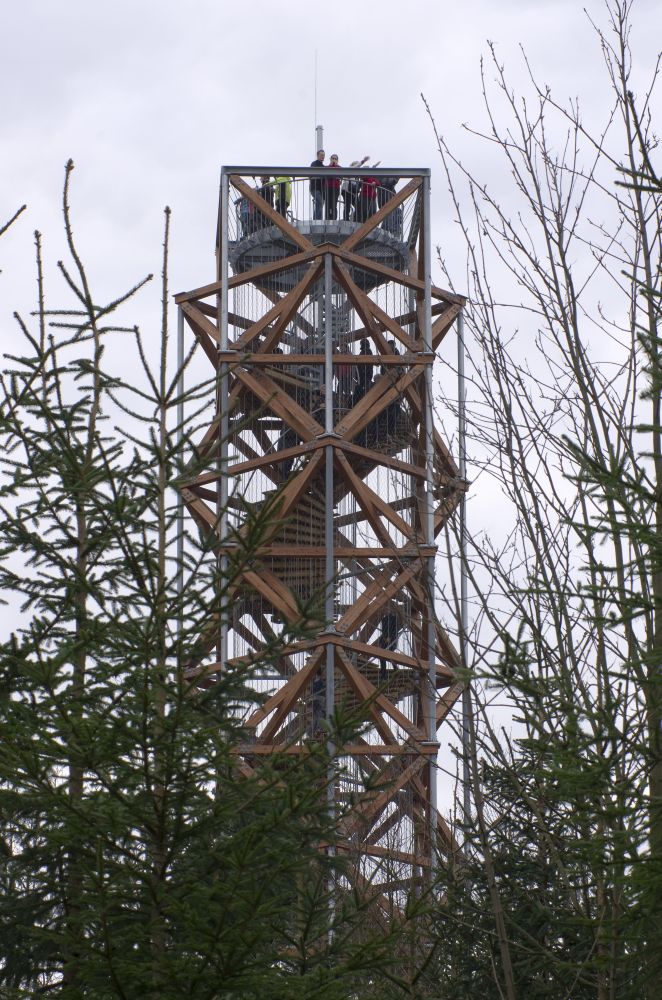

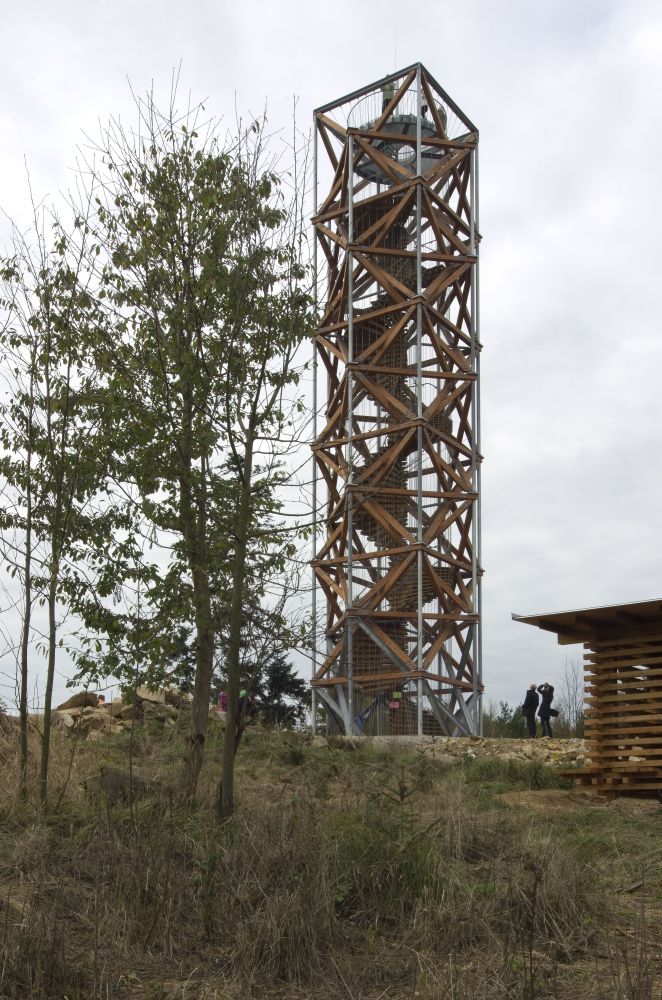

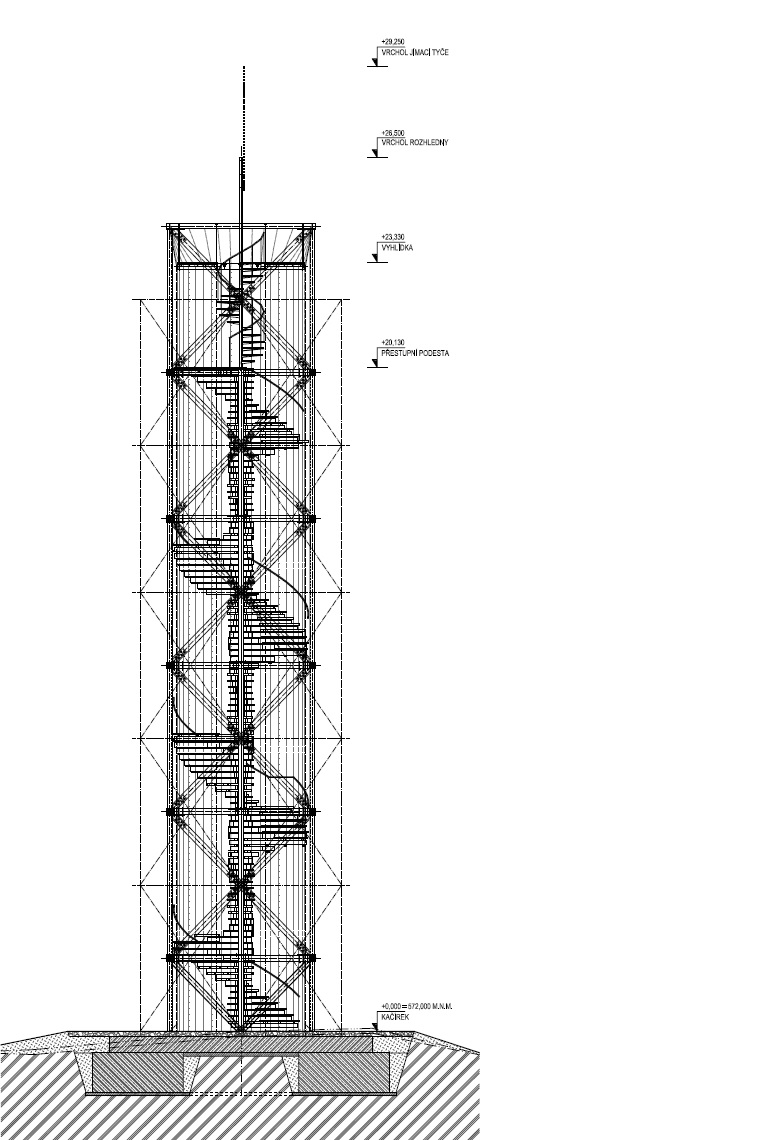

Koncept stavby rozhledny vychází z charakteru lokality i

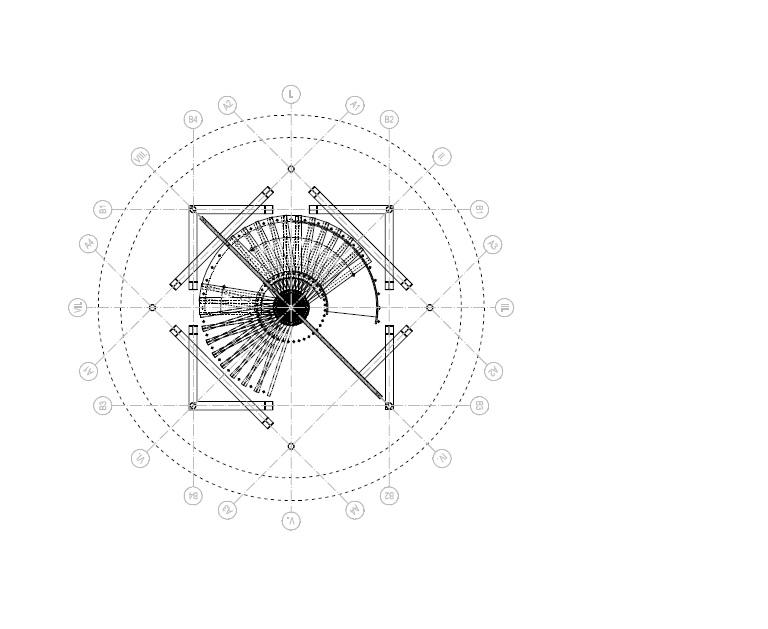

výše popsaných tradičních (a tedy ověřených) principů. Základní geometrie věže

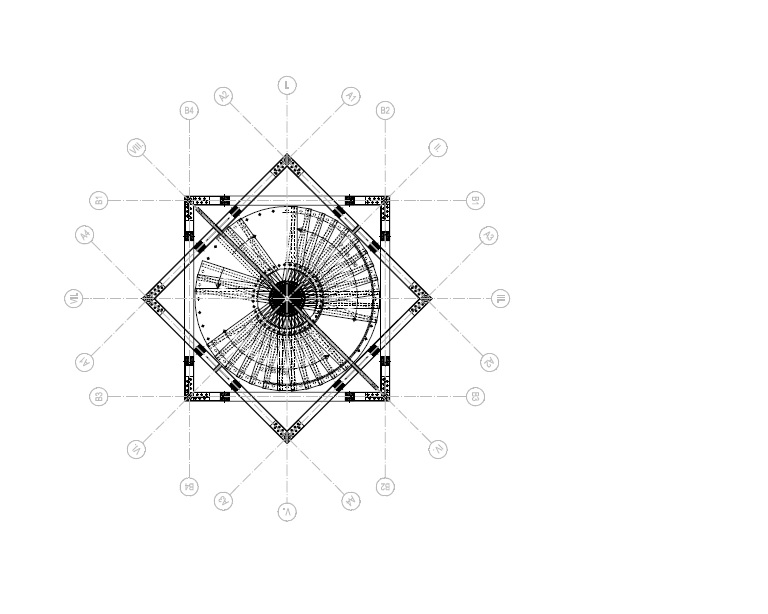

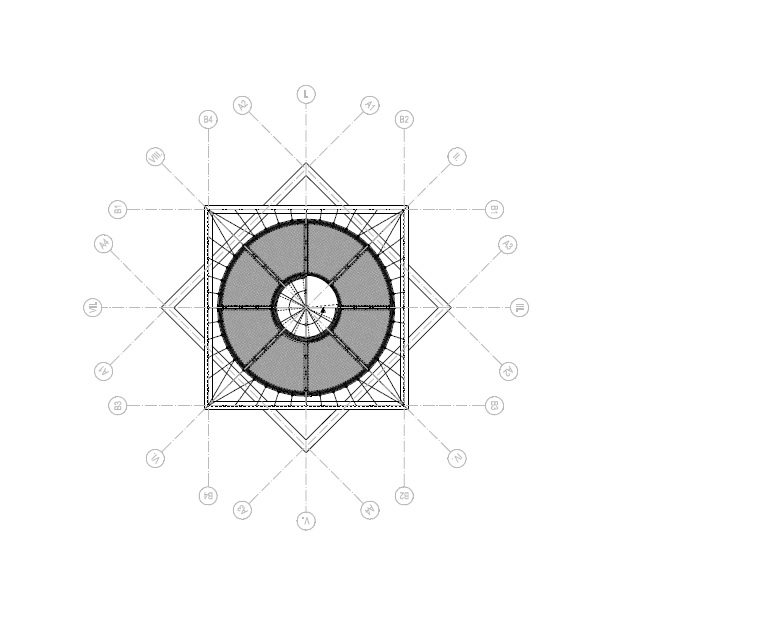

je tvořena dvěma vzájemně otočenými pravoúhlými rámy čtvercového půdorysu.
Pravidelná geometrická forma i ortogonální osnova zajišťují racionální (tedy
jednoduchou a levnou) realizaci, vzájemné otočení a násobení jednoduché
základní formy však vytváří výjimečnou strukturu.

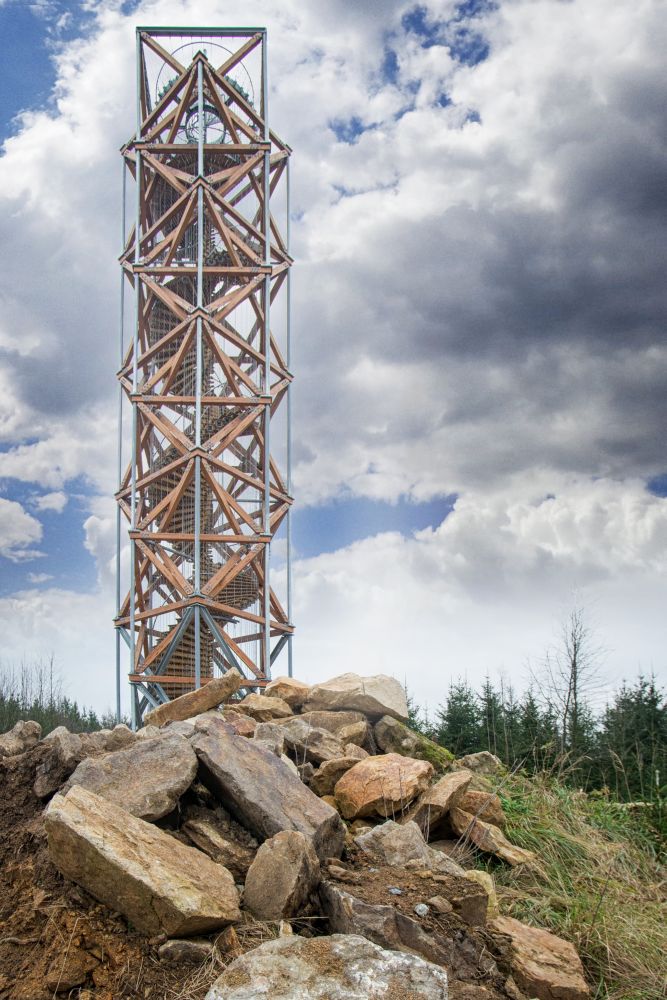

Základní motiv dvou pootočených čtverců jsem využil i ve třírozměrné podobě

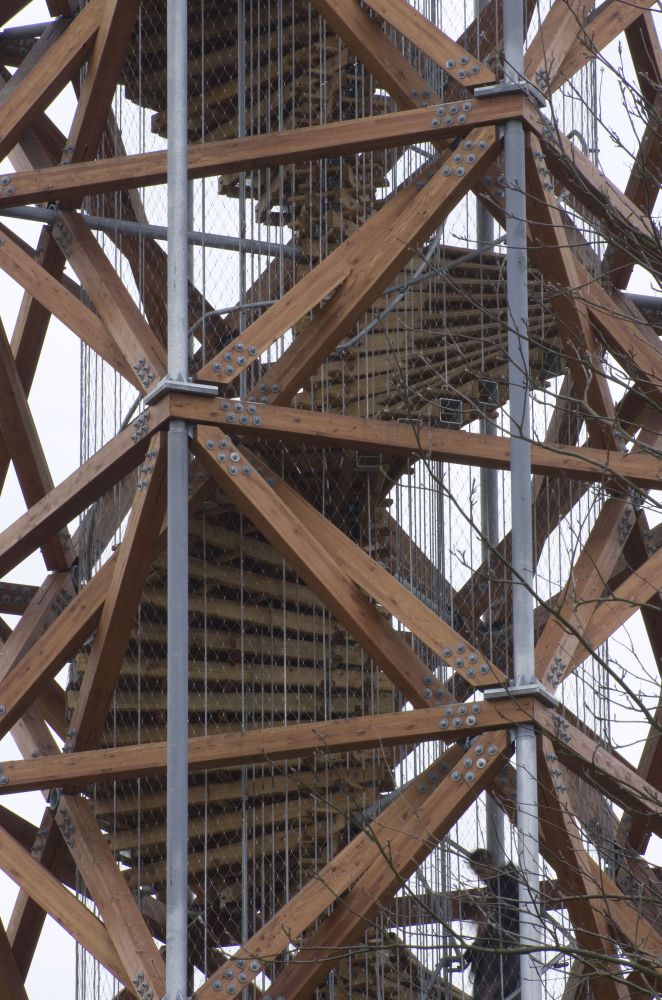

stavby – základní konstrukci. Podobu rozhledny zároveň tvoří vzájemně otočené a

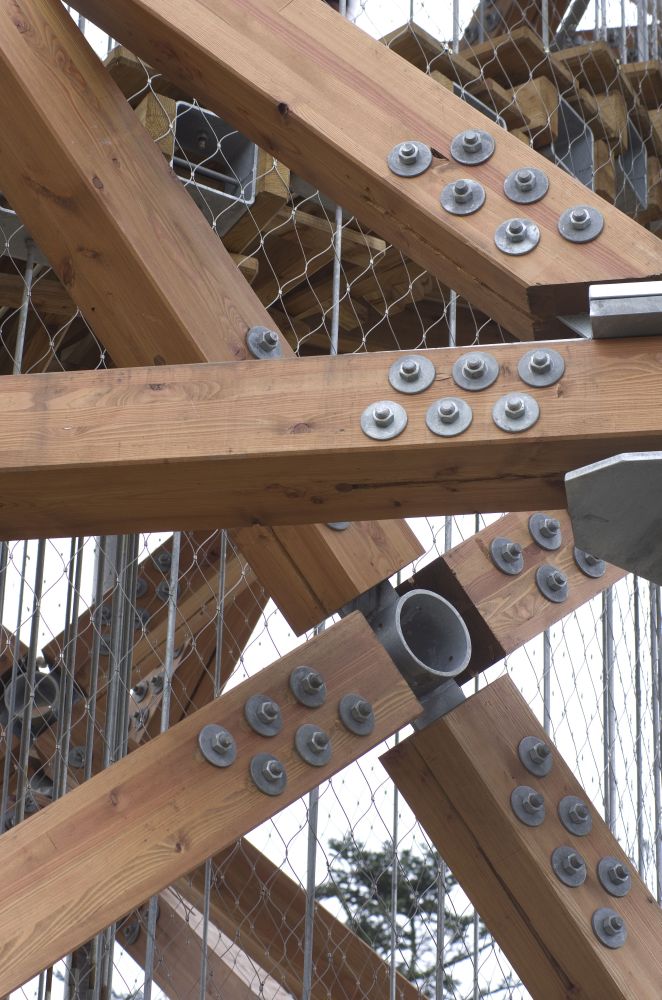

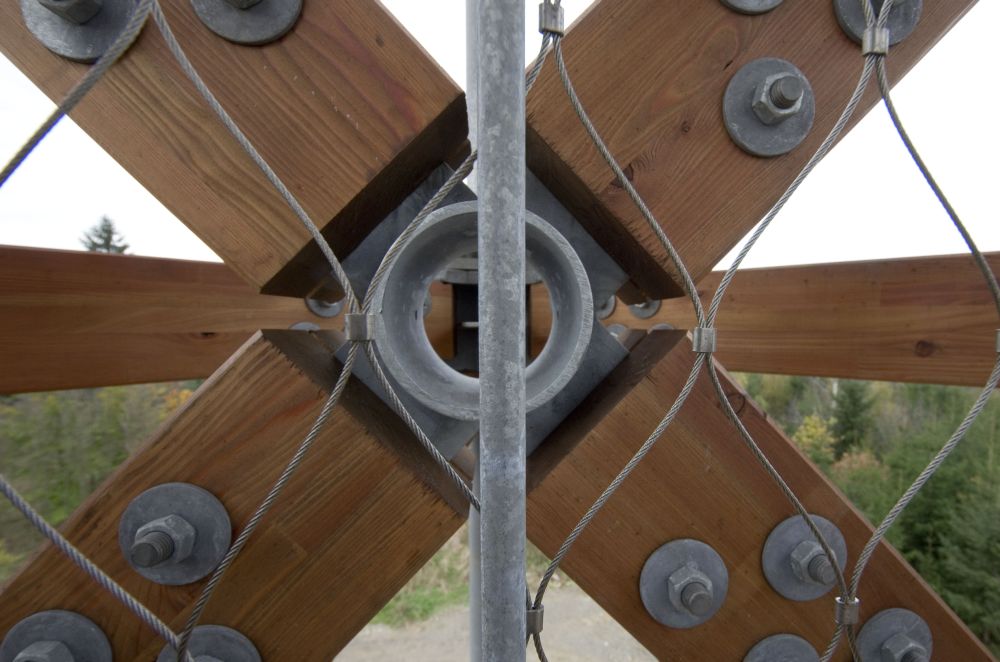

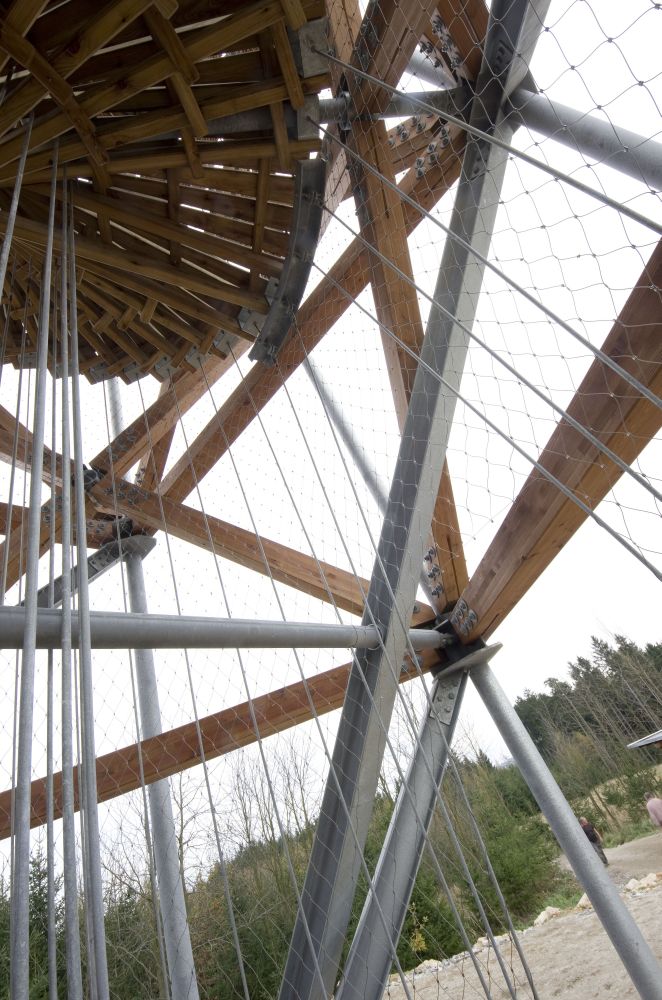

posunuté kubické objemy. Ty tvoří čtvercové půdorysné rámy a svislé diagonály z

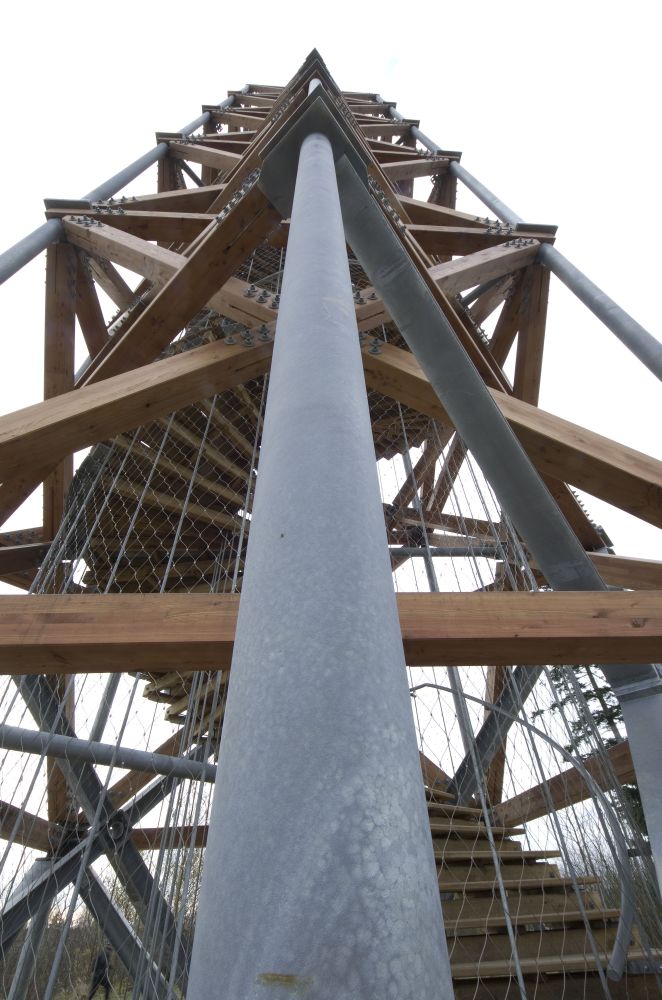

masivních dřevěných prvků, které doplňují subtilní ocelové sloupky. Takto
vytvořená konstrukce má prostorovou tuhost a odolnost proti vodorovnému
zatížení větrem, je racionální, založená na jednoduchém řádu. Její prvky se
mohou snadno prefabrikovat, takže se práce na místě stavby minimalizují.

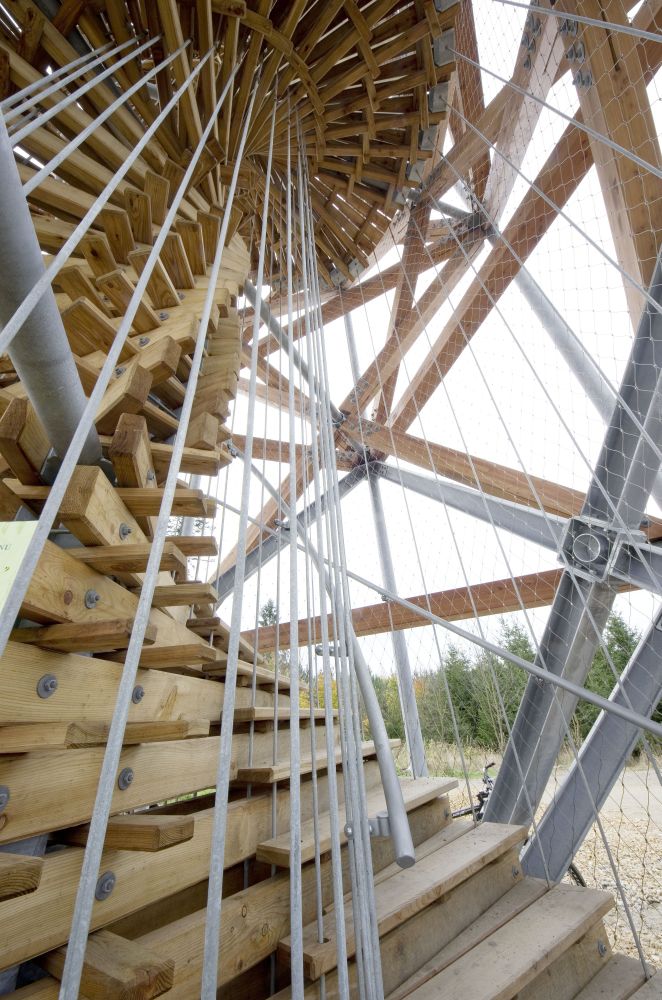

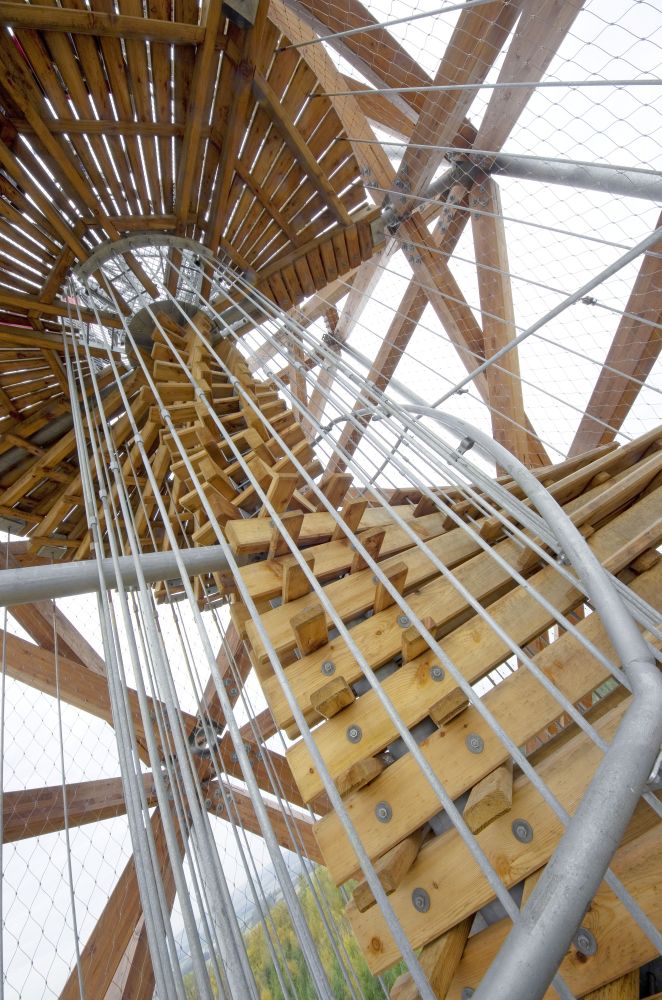

Z hlavní konstrukce stavby jsou vyvěšeny vnitřní části – hlavní schodiště,

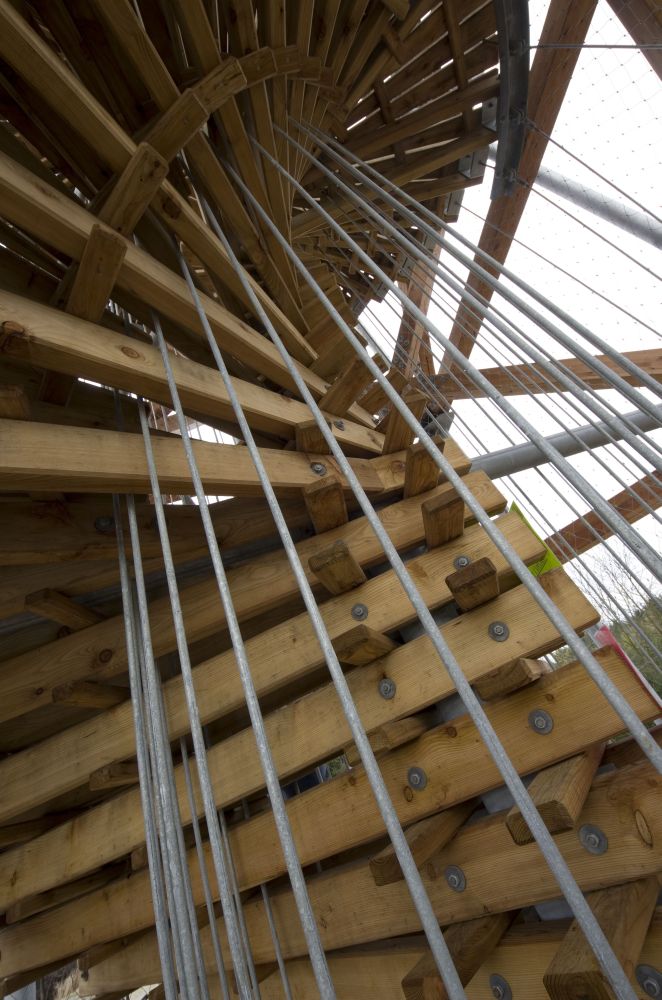

přestupní podesta a vyhlídka. Hlavní schodiště tvoří jádro stavby. Vnitřní
vřeteno je ocelové, stupně tvoří dřevěné kleštiny (podstupnice), kotvené do
středového vřetene a zavěšené na vnějším obvodu. Stupnice i proklady podstupnic
jsou dřevěné. Vzájemná provázanost prvků definuje vnitřní šroubovici stavby.
Hlavní schodiště ukončuje mezipodesta pod vrcholem věže. Zábradlí schodiště a
mezipodesty tvoří svislé závěsy hlavní konstrukce, které jsou doplněny
nerezovou pletenou sítí.

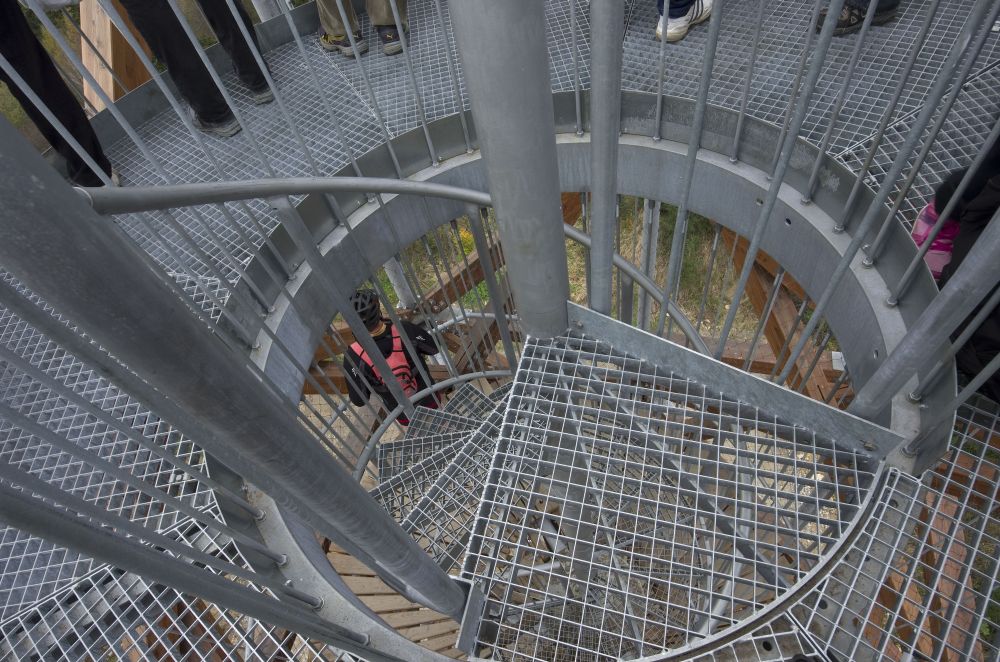

Pro přístup na vyhlídku je z mezipodesty navrženo úsporné vřetenové střední
schodiště, které svým rozměrem poskytuje dostatek prostoru pro obvodovou

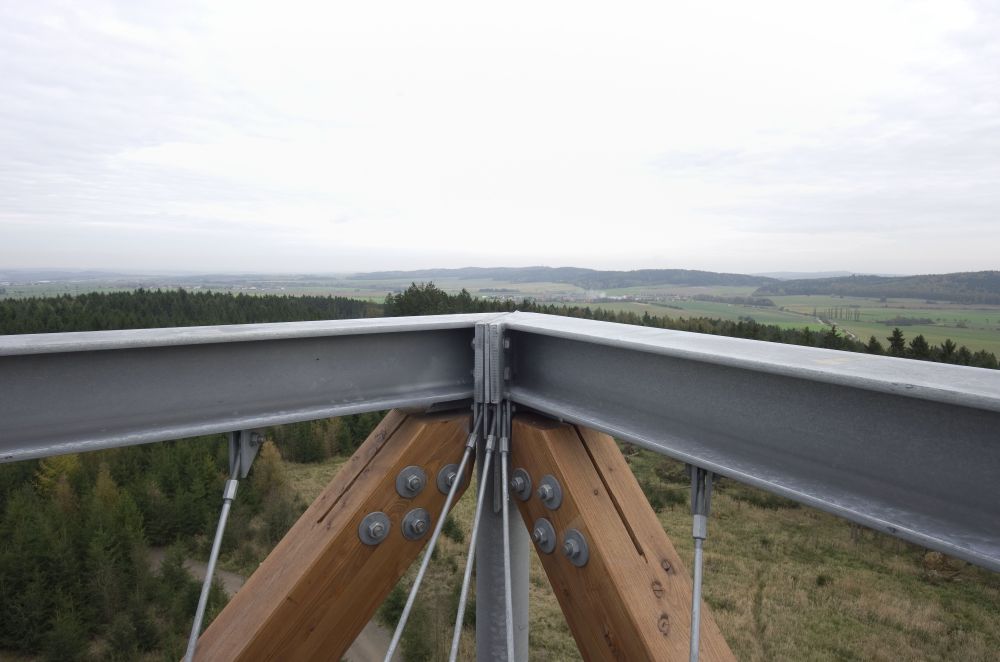

vyhlídku ve vrcholu stavby. Nejvyšší vyhlídku tvoří ocelový kruhový prstenec,
zavěšený (společně s hlavním schodištěm) z nejvyššího ocelového rámu hlavní
konstrukce.
Autorská zpráva
Základní informace o objektu
Kategorie
Novostavby
Dokončení
2014
Komentáře ke článku
4. 1. 2016 15:37:37. Re: Rozhledna na Pekelném kopci. František Jeřábek
4. 1. 2016 15:42:51. Re: Re: Rozhledna na Pekelném kopci. Stavbaweb
5. 1. 2016 07:46:34. Re: Rozhledna na Pekelném kopci. Josef Brhel
5. 1. 2016 09:10:14. Re: Re: Rozhledna na Pekelném kopci. Pavel Jura
5. 1. 2016 14:38:45. Re: Re: Re: Rozhledna na Pekelném kopci. Josef Brhel
Chybí jméno autora kvalitní architektury Ing. arch. Pavla Jury. |
Jméno autora je uvedeno hned pod titulem článku. |
Dobrý den, zajímala by mě přibližná cena rozhledny a zda je volně přístupná nebo tam musí být nějaký správce. |
dobrý den, rozpočtové náklady rozhledny byly v rámci projektu kalkulovány na cca 7 mio CZK. Rozhledna je volně přístupná. Pavel Jura |
Děkuji za odpověď. Hezký den. |
