Rozšíření tribuny v Tróji
(24. 10. 2016) Lucie Hoidekrová
Rozšíření tribuny v Tróji
Katedra architektury
Fakulty stavební ČVUT v Praze, letní semestr 2015/2016, projekt oceněn Žlutou
kartou Katedry architektury
Vedoucí práce: Ing.
arch. Ludmila Čajková a Ing. arch. Štěpán Lajda
Autorská zpráva:

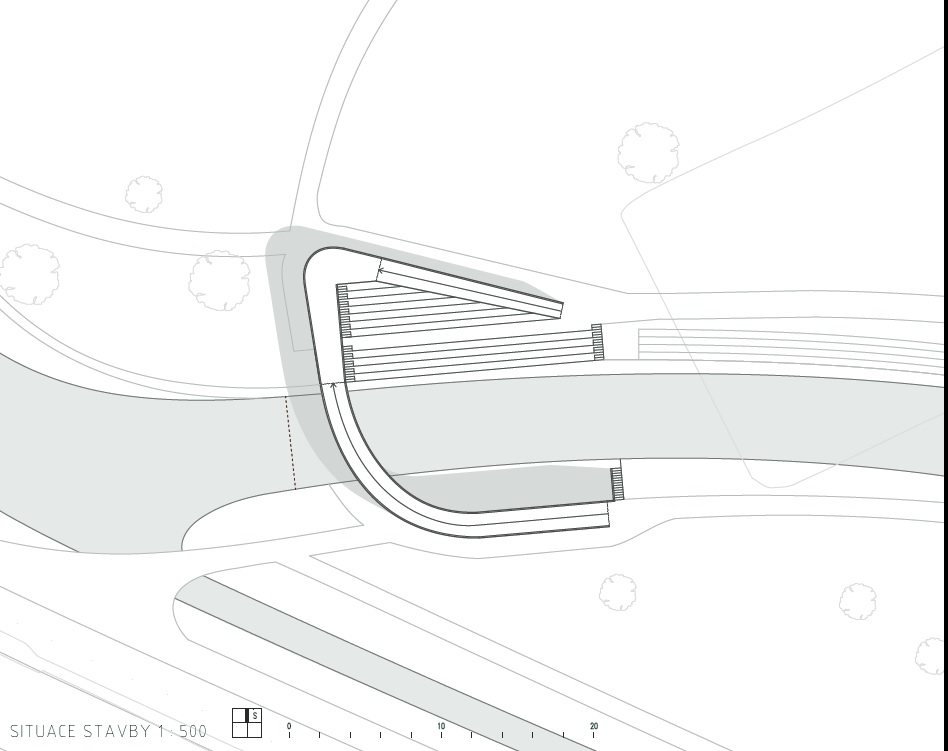

Projekt rozšíření tribuny v Tróji se týká plánované výstavby
Parku vodních sportů Praha. Jedná se o prostor u trojského slalomového kanálu,
ul. Vodácká, Praha 7, území před protipovodňovým valem. Má tu být vystavěn nový
závodní kanál, k němuž patří navrhovaná tribuna. V blízkém okolí se nachází pražská
zoo, Trojský zámek, Stromovka a Trojský most.
Objekt je zázemím pro veřejnost a diváky vodního slalomu,
zároveň má oslovit i další skupiny lidí, kteří zde v letní sezoně mohou trávit
večer sledováním divadelní hry. Skládá se tedy ze dvou částí: části určené pro
veřejnost a pro diváky vodního slalomu a části divadelní, která se nachází na
ostrůvku (vnitřní strana kanálu). Obě funkce jsou spolu v souladu, neboť pro
funkci doplňkovou (divadlo) není potřeba žádného dalšího zvláštního prostoru a
funkci hlavní nenarušuje ani časově. Naopak, zajistí využití prostoru mimo

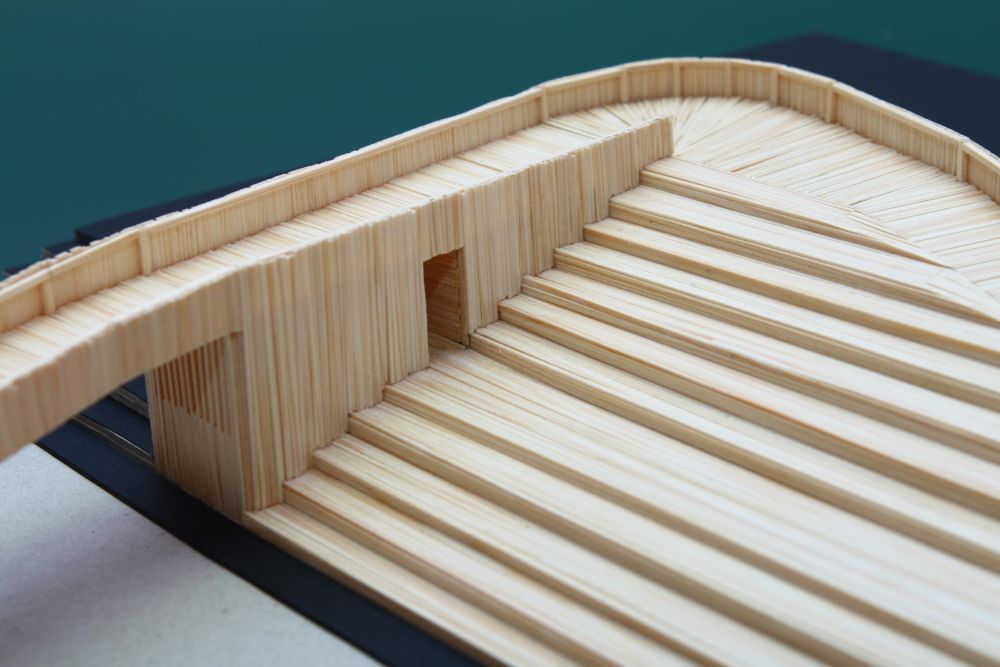

konání závodu. Diváci mají možnost závod sledovat po celé délce kanálu, kde

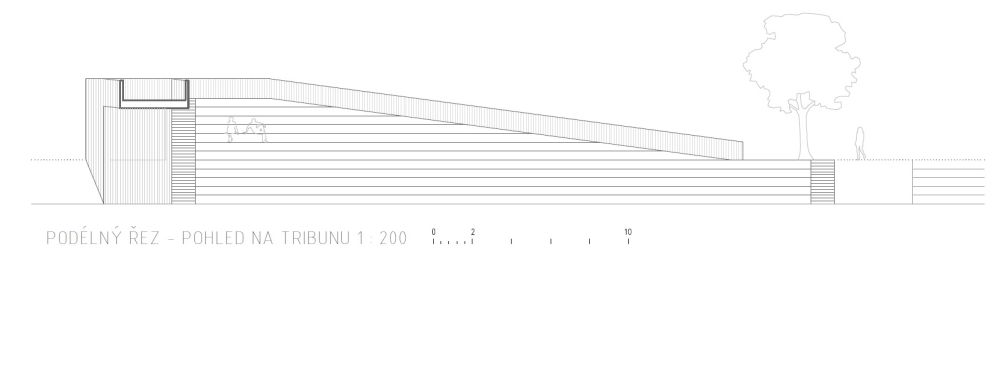

jsou betonové stupně, které na dřevěnou tribunu nepřímo navazují.
V letní sezoně tribuna slouží také jako hlediště malého

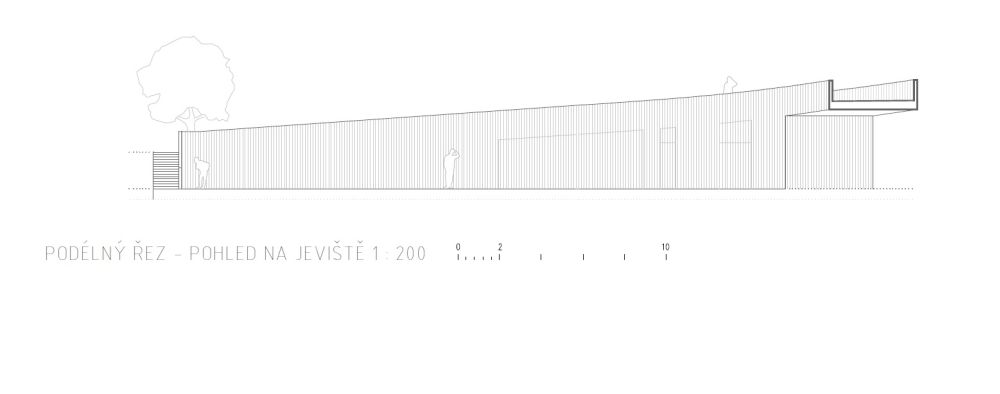

letního divadla, které se nachází za kanálem na ostrůvku. Jeviště lze taktéž využít k pozorování

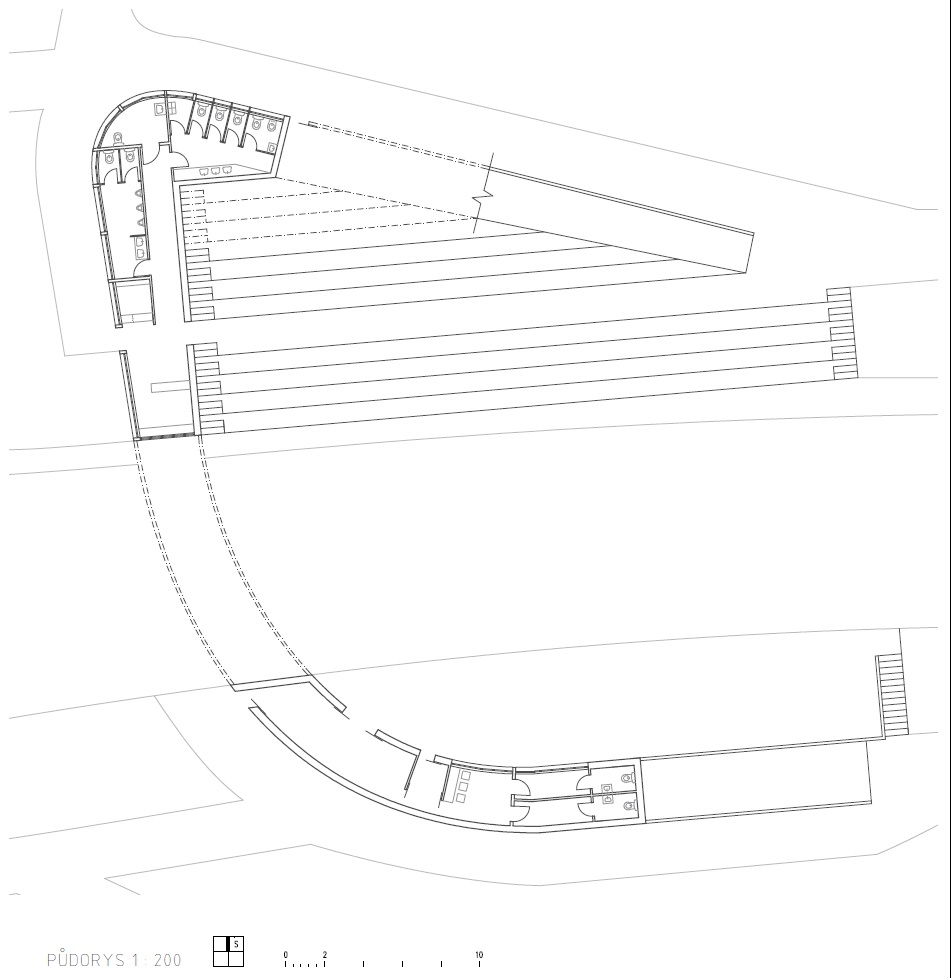

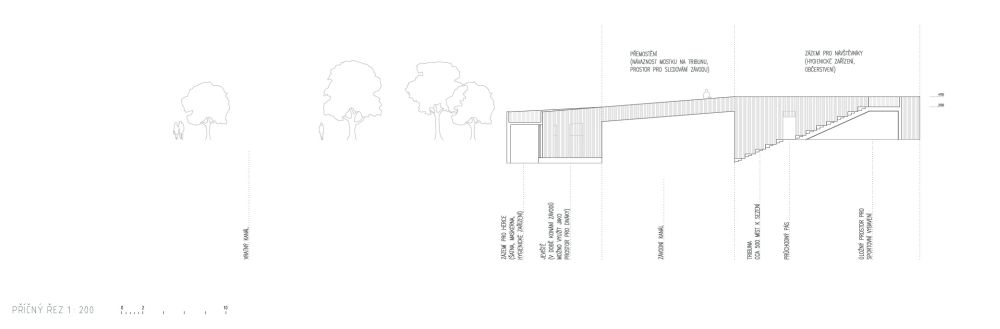

závodu. Z jeviště je přímý vstup do divadelního zázemí, které je ukryto v
místech pod mostkem. Tam se nachází šatna s maskérnou a hygienické zařízení pro
herce, sklad pro kulisy a pro další potřebné příslušenství. Podobně je využito
prostoru pod mostkem u tribuny, kde je zázemí s hygienickým zařízením a občerstvením

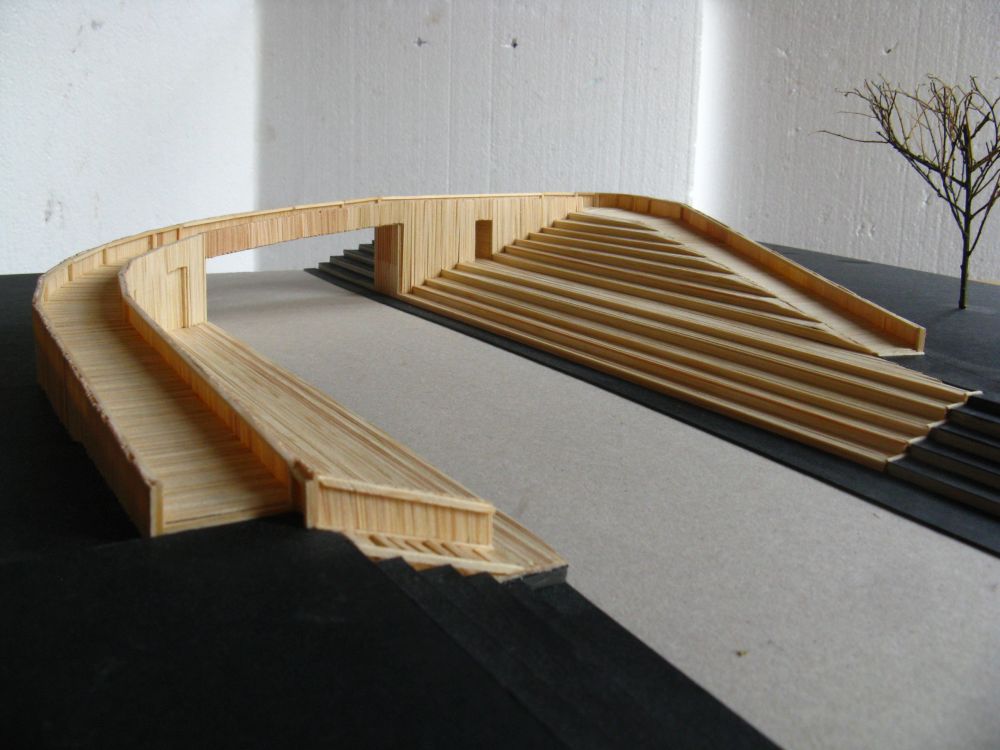

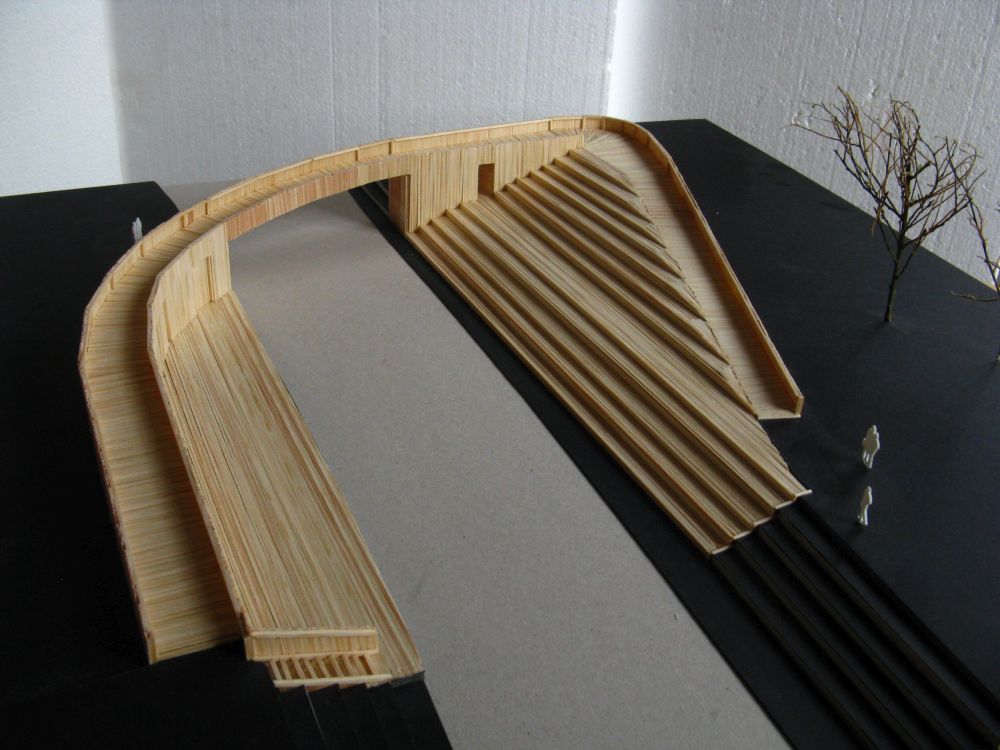

pro diváky. Objekt je průchozí a navazuje v jedné výškové rovině na tribunu a
okolní terén, což umožňuje pohyb pro vozíčkáře. Stejně tak i přemostění kanálu
je díky rampovému řešení pro vozíčkáře přístupné.

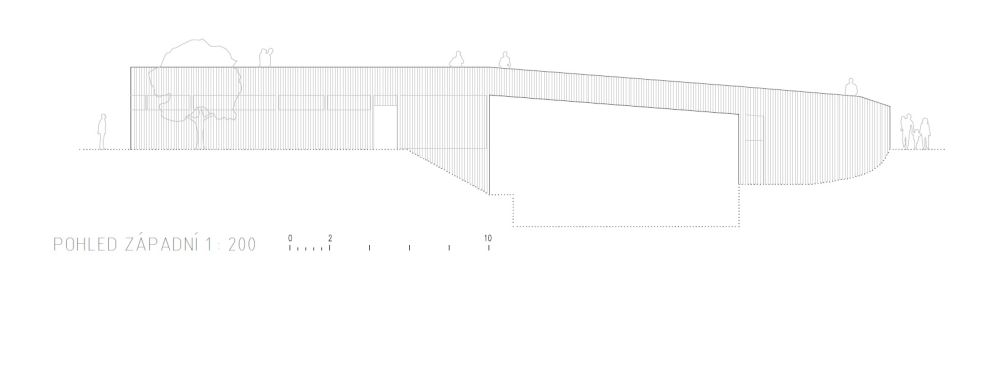

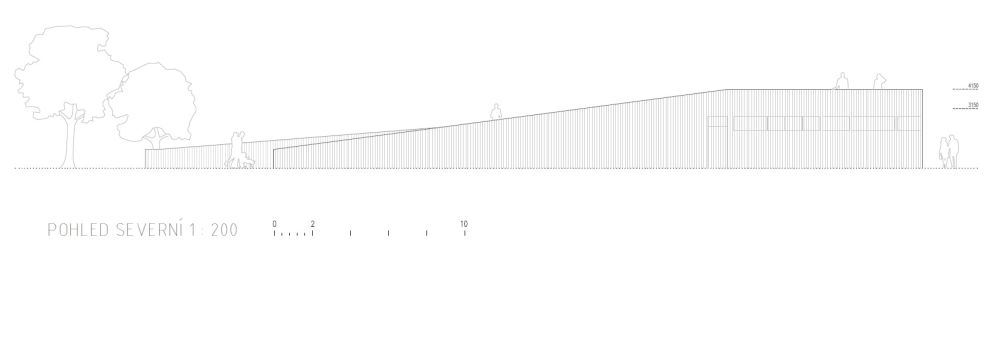

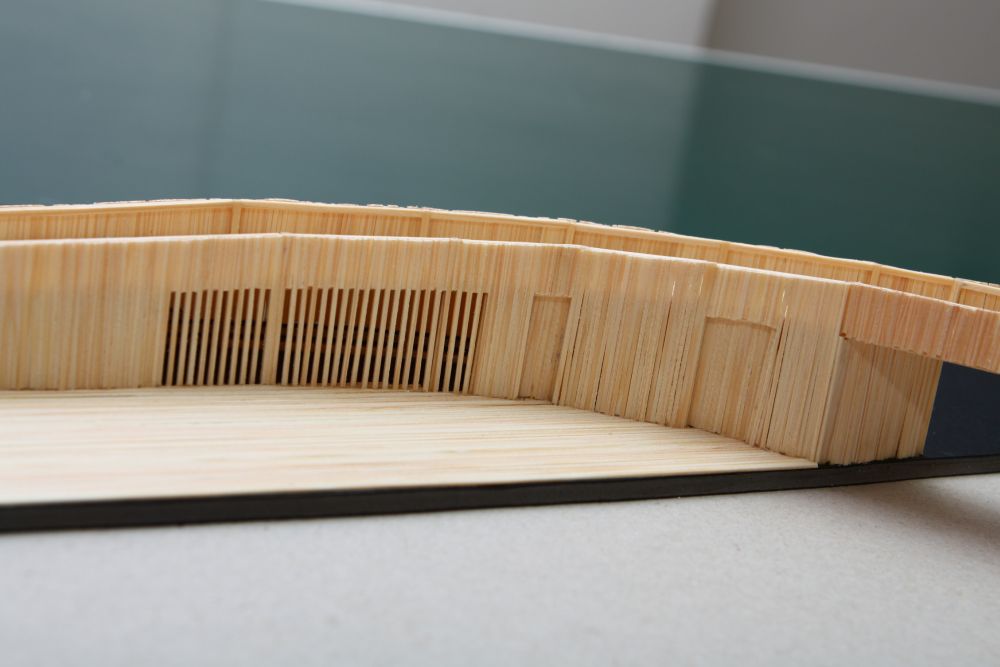

Pro fasádu byly navrhnuty vertikální lamely ze sibiřského modřínu. V místech,
kde přecházejí přes okna, jsou rozmístěny s odstupem, což umožňuje prosvětlení
místností. Sibiřský modřín je využit i pro tribunu a pro nášlapné vrstvy mostku
s tím rozdílem, že na těchto částech bude dřevo ošetřeno proti vnějším vlivům,
kdežto na fasádě bude patinovat. Ve výsledku bude tedy dřevo na svislých
plochách fasády tmavší než na ostatních.
Konstrukčně je objekt řešen jako kombinovaný systém, přičemž
mostek je řešen jako dřevěný skelet a nosnou částí pro tribunu jsou panely KLH.
Základní informace o objektu
Kategorie
Projekty
