Smuteční síň v Broumově
Broumov
(7. 2. 2019) Pavel Rydlo, Petr Šulc, Pavel Tůma
Smuteční síň v Broumově

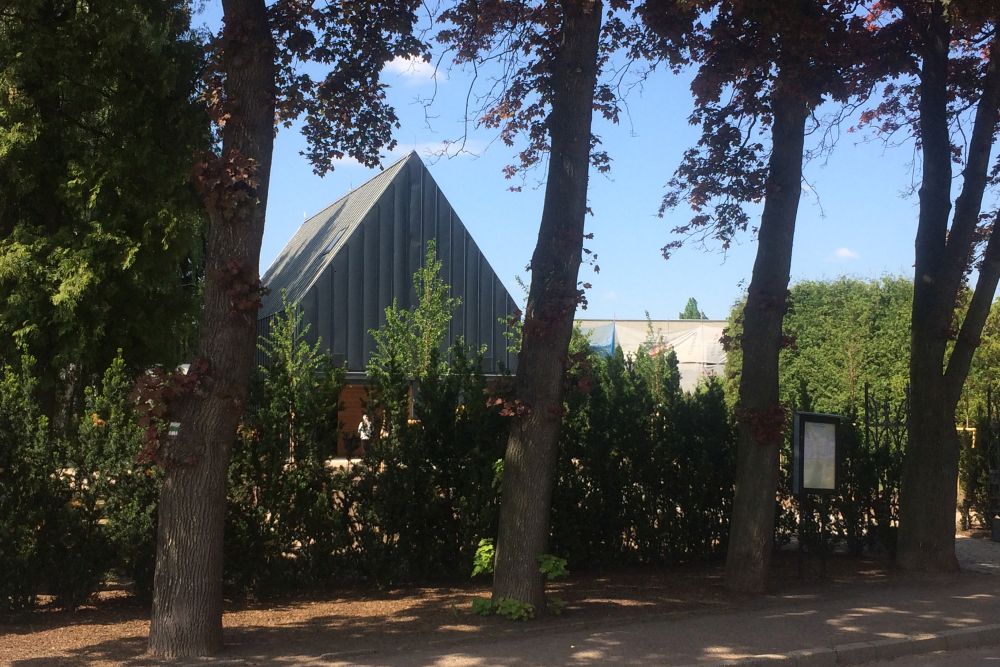

Stavba nové síně nahradila smuteční síň u hřbitova, kde
stojí dřevěný kostelík Panny Marie, významná památka. Nachází se v části města,
která si uchovala charakter původní zástavby a síň se snaží ho svým
architektonickým řešením ještě posílit. Dřevěnou konstrukci atelier INS spol. s
r.o. a architekt Pavel Rydlo zvolili právě z tohoto důvodu, dalšími důvody byly

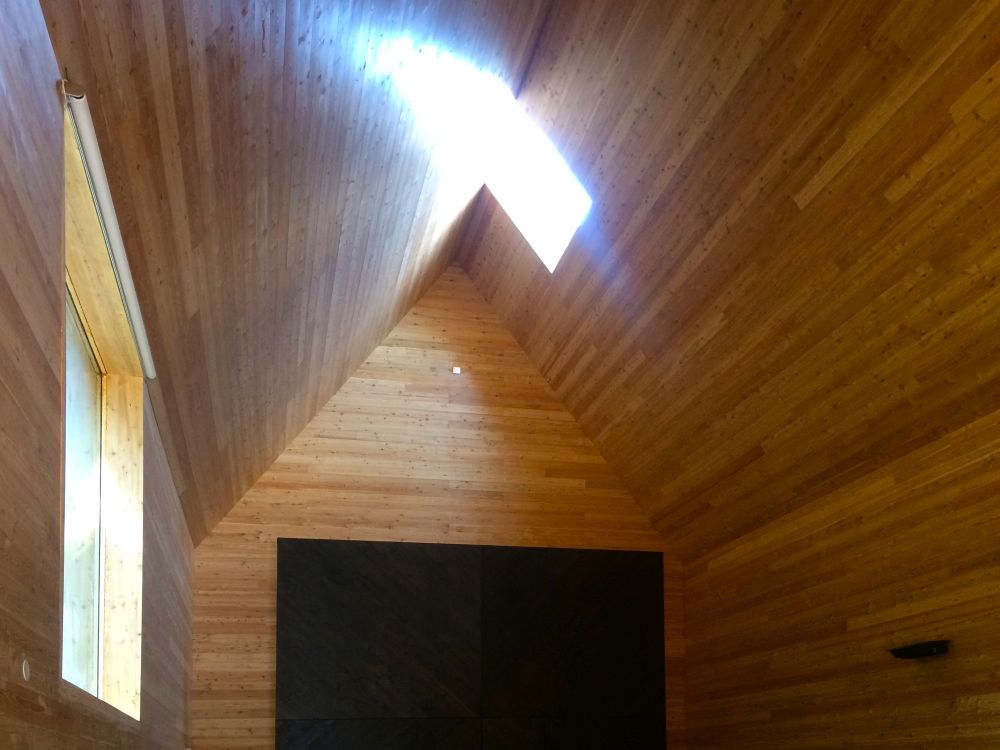

statické výpočty a ekonomika samotné realizace. Interiér otevřený do krovu
osvětluje okno ve střeše a velké okno vedle lavic, orientované ke skupině
stromů.
Svou polohou i přístupovou cestou smuteční síň obnovuje osové uspořádání bývalého
evangelického hřbitova, které stále připomíná hlavní vstup uprostřed stromořadí
podél silnice. „Pozemek je rozdělen na dvě poloviny: první má formu zahrady, v
druhé je umístěna obřadní síň. Přístupová cesta, shromažďovací prostor a
samotná budova tvoří v zahradě kříž. Shromažďovací prostor je mezníkem mezi
zahradou a provozní částí – pro podporu tohoto vjemu a jako symbolika přechodu
přes řeku Styx tvoří jeho část deska z přírodního betonu s broušeným kartáčovaným
povrchem,“ uvádí architekt Rydlo.
Hlavou půdorysného kříže je budova síně. Prostor v jejím
bezprostředním okolí, tedy od vstupu směrem k severní hranici, je provozní.
Tato plocha je částečně dlážděná žulovými bloky umožňující pojezd vozidel. Svah
v severní části byl osázen keři hortenzií, které celý prostor uzavírají a tvoří
kontrast s tmavou síní. Skupinka smrků a bříz západně od budovy zůstala
zachována. Prostor síně od okolí oddělují stromy a znovuvystavěné zděné ploty.
V ulici by měl být v další etapě upraven chodník přiléhající k zahradě, jeho
povrch je navržen z žulových kostek. Stejné kostky jsou u vstupu do hřbitova a
na cestě k síni, takže obě místa budou vizuálně propojena. Cesta dělí zahradu
na dvě travnatá pole s okrasnými třešněmi, která jsou zároveň i lapidáriem
starých náhrobků z okolních hřbitovů. Tři náhrobky u západní zdi zůstaly
zachovány a budou doplněny o dalších pět, v ploše trávníku budou umístěny
obruby z pěti dalších starých hrobů. Zapustí se do úrovně terénu a v trávníku vytvoří
rám. Kolem západní části travnaté plochy vede okružní cesta doplněná o lavičky.
Provozní řešení

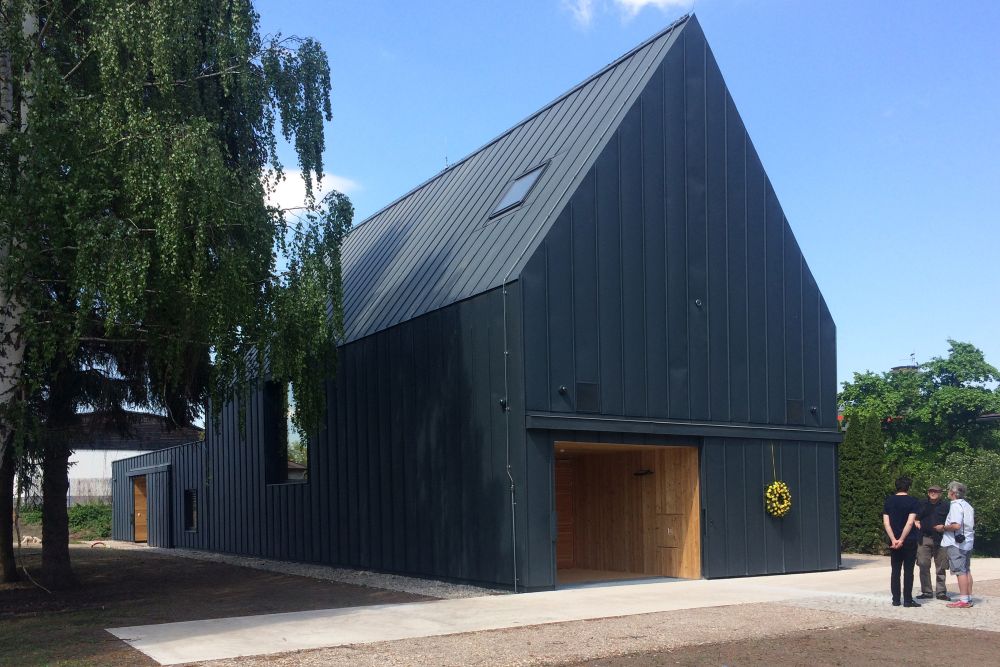

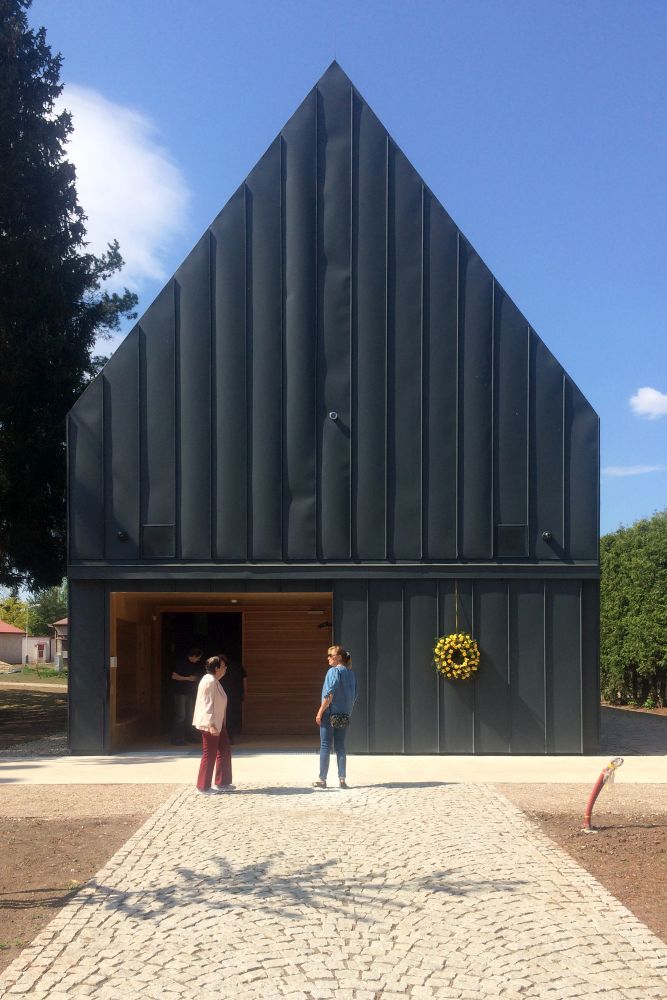

Síň má dvě části, prostor pro obřady a zázemí. Hlavní vstup je krytý z
prostoru pod balkonem, druhou polovinu prostoru pod balkonem tvoří zákoutí s

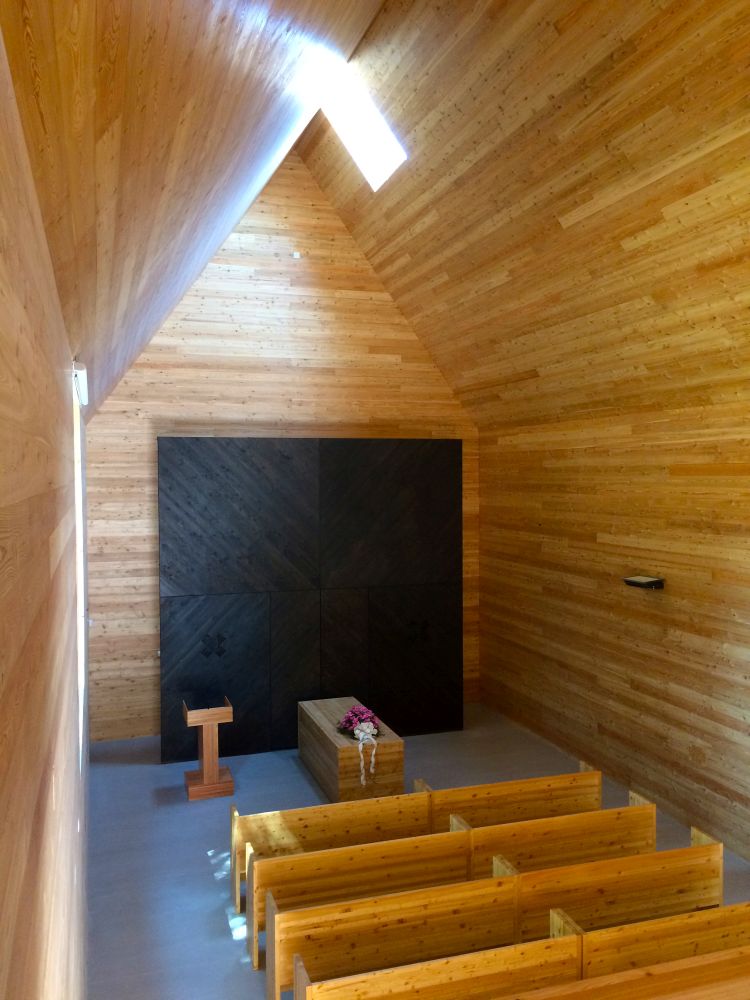

lavicí pro příbuzné v čase před obřadem. Typický tvar sedlové střechy se v

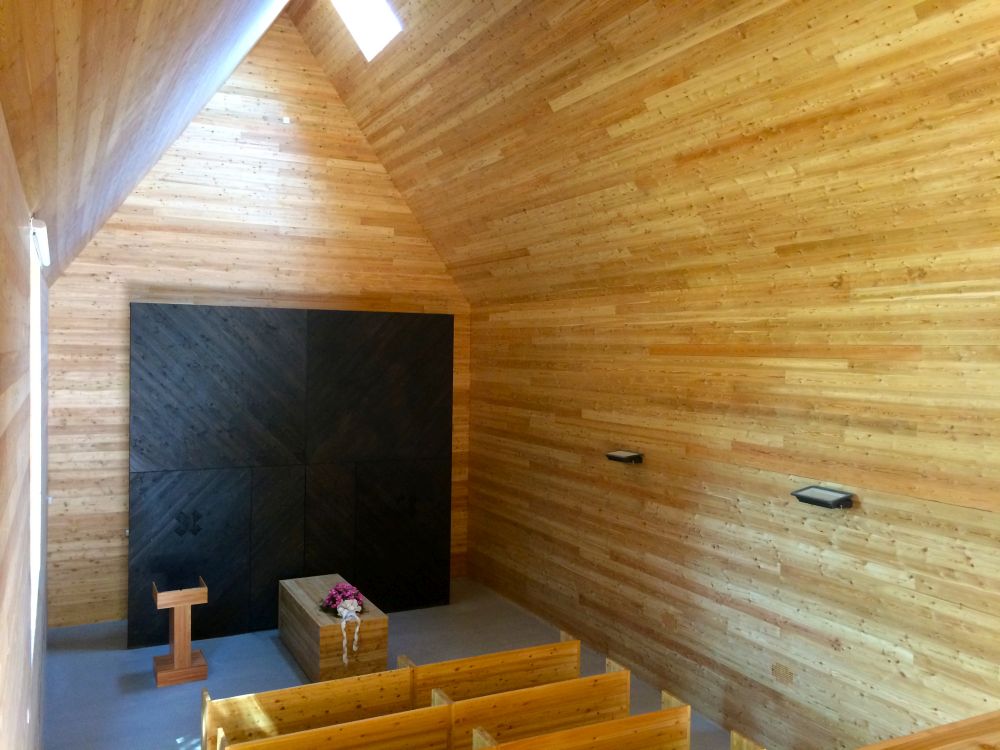

hlavním prostoru otevírá do krovu, v čele je dřevěná stěna, před kterou stojí katafalk.

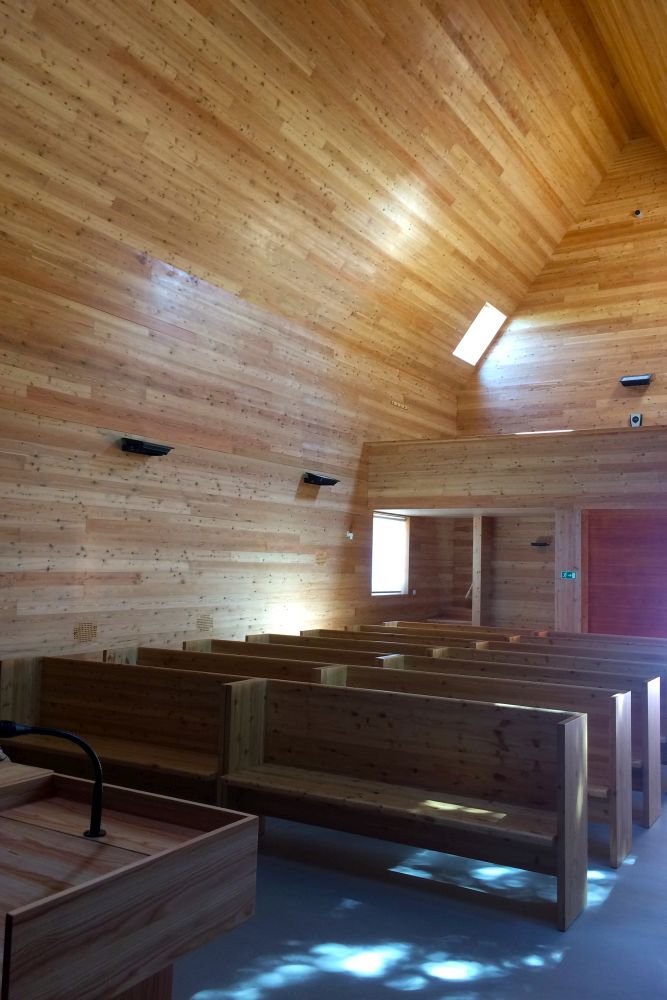

Uprostřed síně jsou dřevěné lavice. U obřadu, kdy rakev zajíždí do zázemí, jsou
sraženy k sobě na osu. Když pozůstalí rakev vynášejí, jsou lavice rozdělené po stranách.
Na balkoně nad vstupem je místo pro hudebníky.

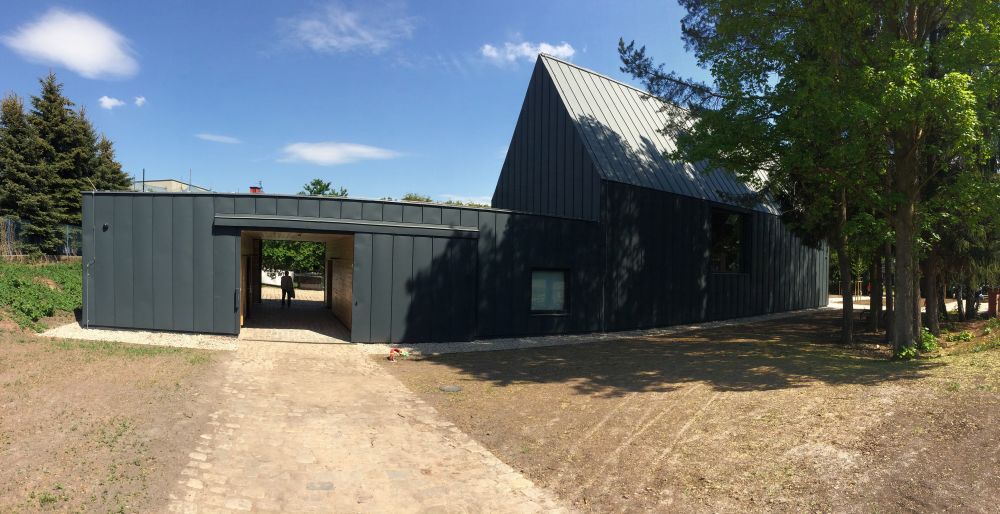

Zázemí se obsluhuje z průjezdu. Přístup a příjezd k síni je
tedy z obou stran, ze soukromého i z veřejného pozemku. Část zázemí mezi síní a
průjezdem slouží pro přípravu obřadů. Krytý hlavní vstup do síně a průjezd se
uzavírají posuvnými dveřmi.
Dřevěné konstrukce a
interiéry
Stavba byla realizována na železobetonové základové desce a základových
pasech po obvodu, nosná konstrukce je ze smrkového dřeva. Obřadní síň má
rámovou konstrukci z lepených nosníků, zázemí sloupkovou z hranolů. Konstrukci
panelů tvoří dřevěné rámy z profilu KVH s opláštěním z OSB desek. Dřevěné prvky
byly ošetřeny, aby se zamezilo vzniku plísní a napadení dřevokaznými houbami a
hmyzem. Vnitřní příčky jsou ze sádrokartonu. Stavba byla opatřena tepelnou
izolací v rámci konstrukčního systému mezi svislými a vodorovnými dřevěnými
prvky.
Stěny, strop a balkon interiéru jsou obloženy palubkami z modřínu, z
modřínu je také nábytek. Podlaha je šedá epoxidová stěrka. Schodiště je celodřevěné,
schodnice má z fošen z modřínu, zábradlí z nerez oceli. Kotveno je do nosné
dřevěné konstrukce, ze spodní části bylo opláštěno sádrokartonovou protipožární

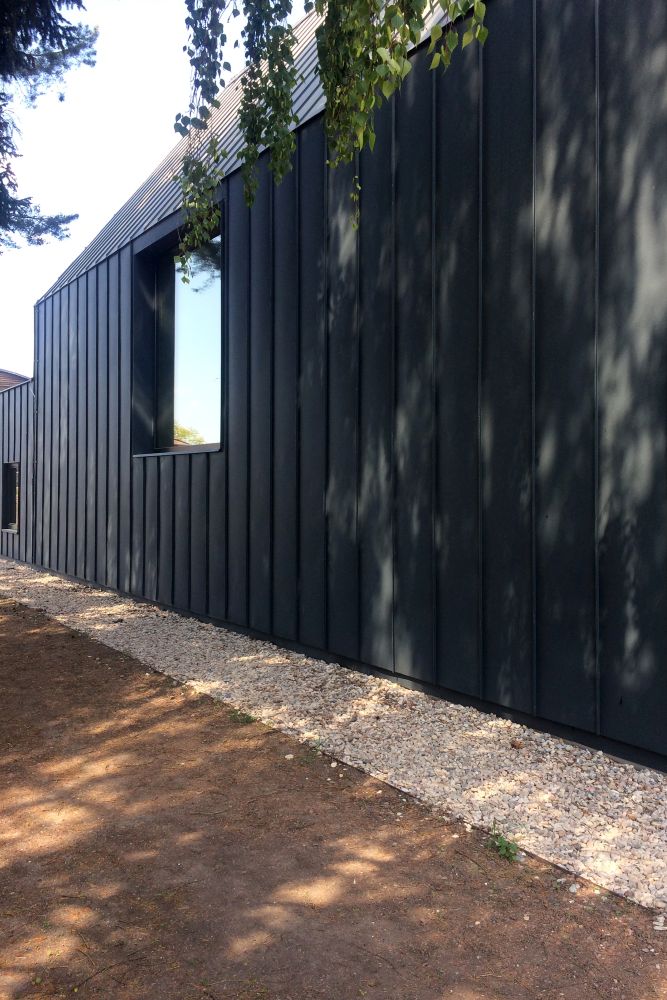

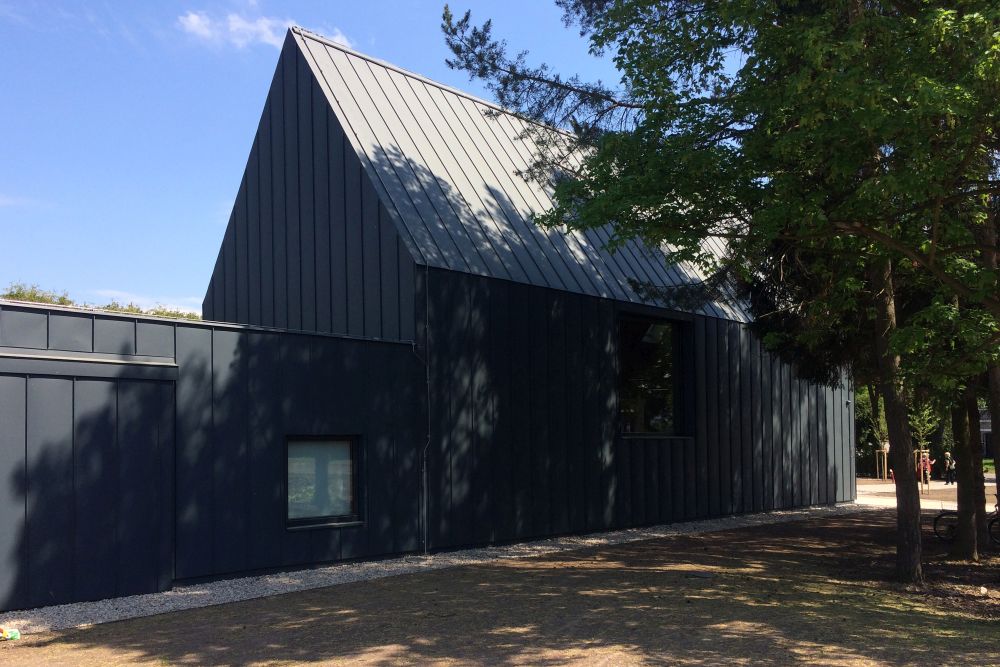

deskou. Okna jsou dřevohliníková, z vnější strany má hliník antracitovou barvu,
z vnitřní strany je modřínové dřevo. Největší okno má rozměry 3000 x 3000 mm.
Je pevně zaskleno izolačním trojsklem do rámu skrytého ve vnějším opláštění. V
horní části okna jsou elektrické screenovací rolety (z vnější strany černá, z

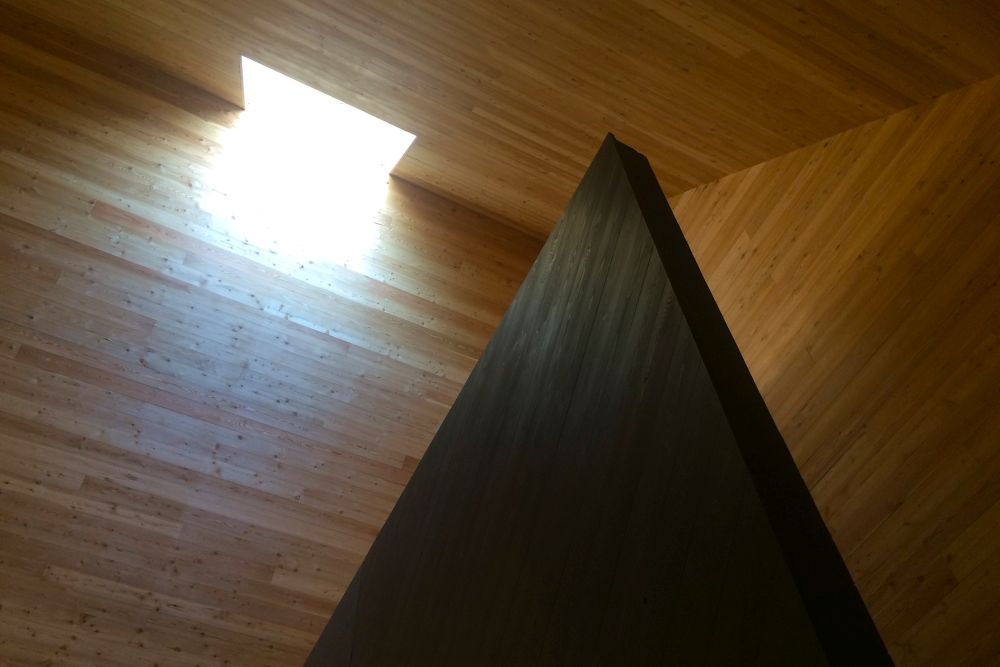

vnitřní bílá). Střešní okna jsou celodřevěná zasklená izolačním trojsklem, z
vnější strany oplechovaná.
V zázemí jsou stěny a strop ze sádrokartonu světle šedé barvy, podlaha z
polyuretanové stěrky. Okna a dveře jsou dřevěné, světle šedé. Vnitřní dveře
byly zvoleny převážně z vysokotlakého lamina ve světlé šedé barvě. Výjimkou
jsou vstupní dveře, které byly vyrobeny z modřínového masivu a dveře, z nich
vyjíždí rakev. Ty jsou z dřevěné spárovky mořené na černo. Vnější posuvná vrata
z vnitřní strany tvoří palubky, z vnější strany mají opláštění z plechu.
Dvě střechy
Nad obřadní síní je sedlová střecha. Skladba z vnitřní strany: palubky na
pero a drážku, dřevěný rošt, parozábrana s hliníkovou vložkou, OSB desky,
tepelná izolace vložená do dřevěných paždíků, difuzně otevřena fólie, kontralatě,

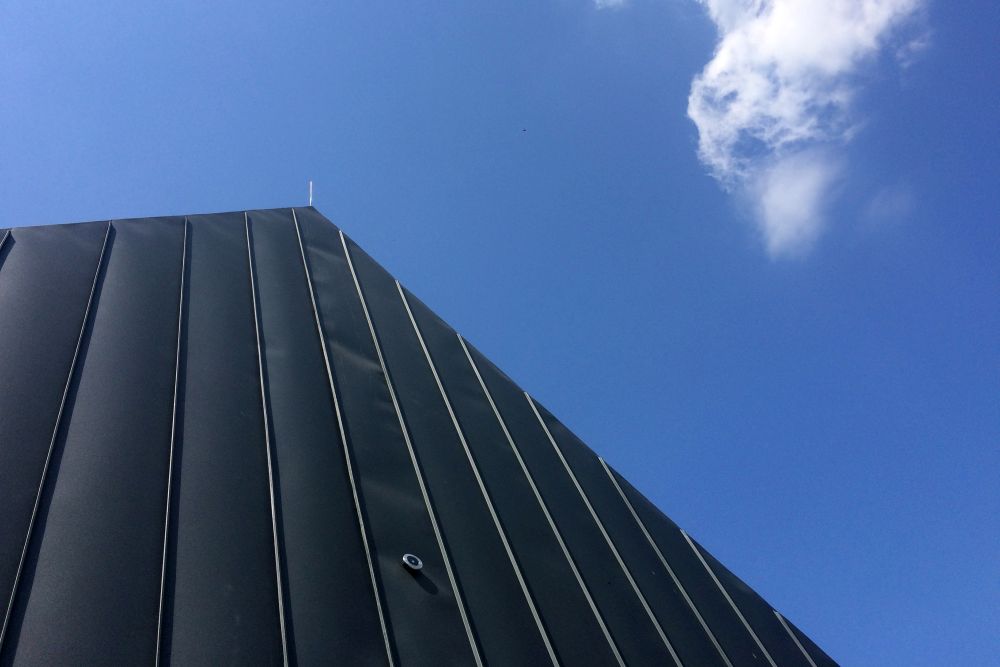

bednění, pojistná hydroizolace a plechové opláštění. Nad zbylou částí objektu
je plochá střecha. Její skladba z vnitřní strany: sádrokartonová deska s
nosnými prvky, parozábrana s hliníkovou vložkou, dřevěný trámový strop s
vloženou tepelnou izolací, OSB deska, tuhá deska z kamenné vlny, hydroizolační
fólie s UV stabilizací a kačírek.
Betonový práh
Před smuteční síní tvoří část shromažďovací plochy pohledový beton o
rozměrech 21 x 3 m a v tloušťce 150 mm. Uložen je na štěrkovém polštáři, jako
pojivo byl do betonu použit bílý cement pro dosažení světlého odstínu. Betonový
práh je vyztužen KARI sítí, vrchní pohledové hrany byly zhotoveny pod úhlem 45°
o délce 1,5 mm. Od smuteční síně je oddilatován extrudovaným polystyrenem v tl.
20 mm.
Z průběhu stavby
Stěnové panely se ukládaly na patní, tlakově impregnované fošny. Jednotlivé
panely jsou vzájemně a s patní fošnou propojeny vruty. Dále jsou mezi sebou
propojeny případným přesahem opláštění dřevěného rámu. Sloupky panelů byly
kotveny k základové desce pozinkovaným úhelníkem.
Na stěnové rámy byly osazeny věncové fošny. Stropy jsou z dřevěných
stropnic, uložených na nosných stěnách spodního podlaží. Nosný střešní plášť
byl realizován z celoplošného bednění z desek OSB. Pro spojení jednotlivých
prvků byly použity tesařské spoje, doplněné ocelovými spojovacími prvky.
Hana Vinšová
Článek vyšel v časopisu Stavitel 06/2018
Autoři: INS spol. s r. o. – Pavel Tůma, Petr Šulc, akad. arch.
Pavel Rydlo
Základní informace o objektu
Kategorie
Novostavby
Dokončení
2017
