Technické požadavky na stavbu lesní vily
(10. 7. 2017) Stropní konstrukce Elegohouse
Technické požadavky na stavbu lesní vily
Lesní vila ve Staré Boleslavi
Autor: Mjölk architekti

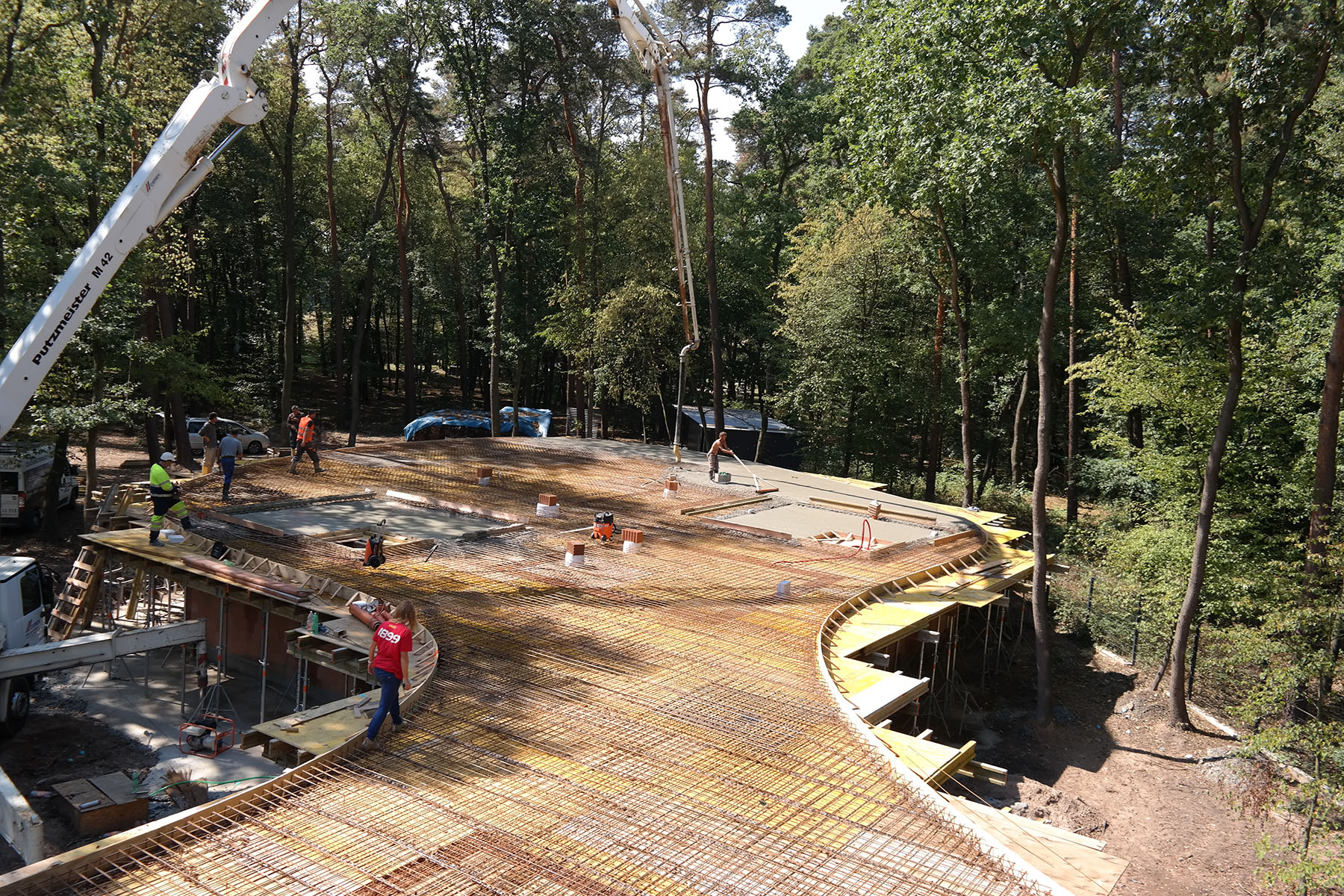

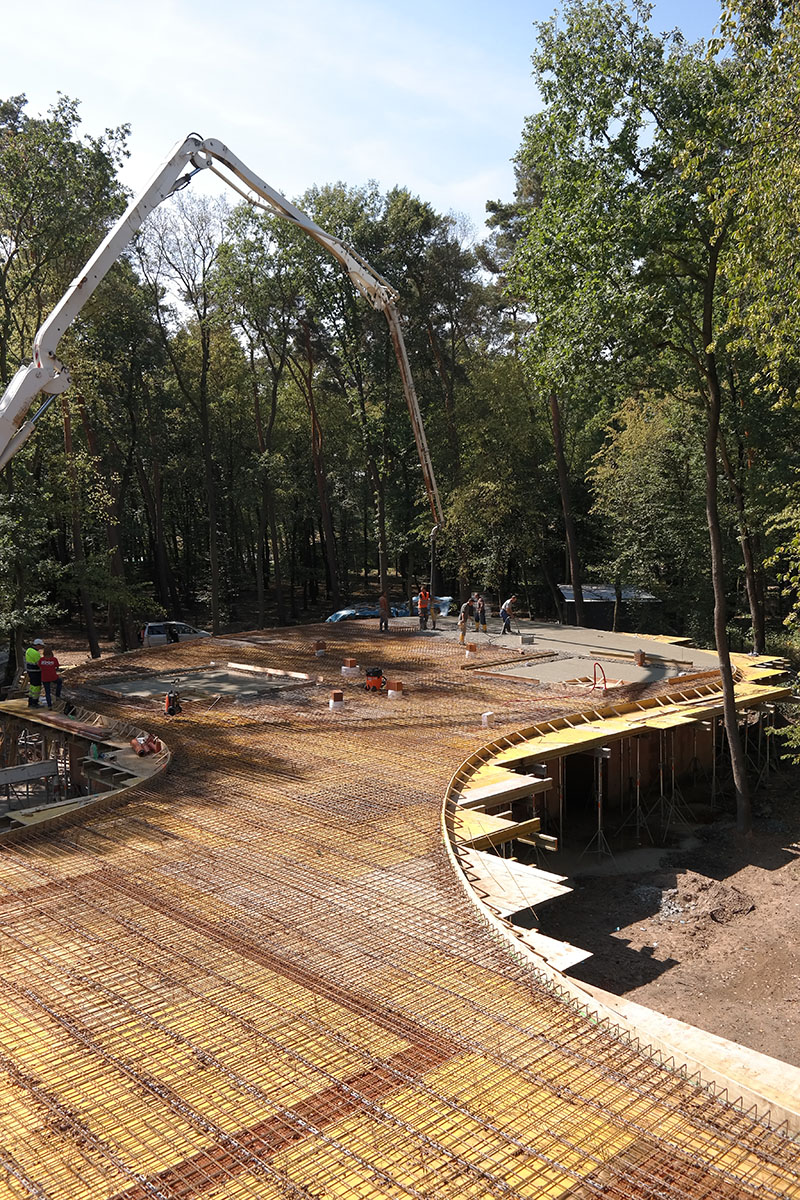

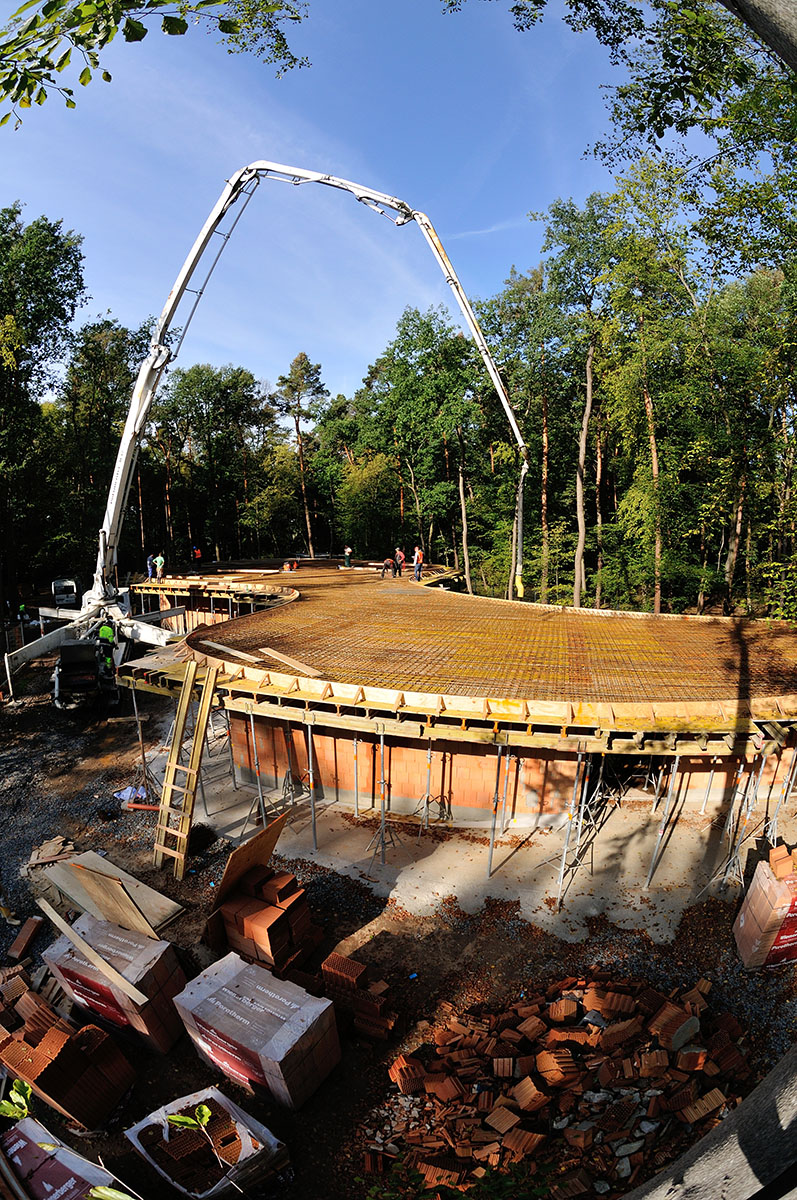

Největší výzvou pro stavební firmu byla
realizace neobvyklého obloukovitého tvaru stropu stavby. „Před samotnou realizací tohoto monolitického stropu bylo třeba
domluvit hned několik konzultačních setkání s dodavatelem bednění s cílem
nastavit přesný harmonogram stavebních prací a využít bednicí systém maximálně
ekonomicky při splnění veškerých technologických potřeb a postupů,“ říká
Patrik Legut ze společnosti CEMEX Construction Services. Vzhledem k
nestandardnímu tvaru objektu zvolila stavební firma postup, při kterém se
nejdříve realizovaly podkladní vrstvy okolo domu. V průběhu přípravy pak došlo
oproti projektu ke změně – štěrk v podkladu byl nahrazen podkladním betonem, na
kterém následně mohlo stát bednění. Celou konstrukci komplikovala skutečnost,
že stropní konstrukce přesahovala nosné zdivo na všechny strany objektu, a to
ve velmi nepravidelném tvaru. Obzvlášť náročná byla koordinace jednotlivých
pracovníků ze strany dalších subdodavatelů. Ta vyžadovala denní plánovaní a
sledování plnění úkolů jak z pohledu realizačního, tak i kvalitativního. „Stavba lesní vily byla velmi náročná a všem
přinesla ponaučení, že bez precizní přípravy, následné koordinace a dozoru na
dennodenní bázi nelze takovou zakázku realizovat včas a v požadované kvalitě,“
shrnuje na závěr Patrik Legut.
Stropní konstrukce Elegohouse
Realizace stropu a jeho zateplení v jednom kroku
Zateplení stropu je oproti fasádám možná méně frekventovaným
tématem, ale pro tepelné parametry domu o to důležitějším. Teplý vzduch
stoupající vzhůru snadno nevhodně zatepleným stropem pronikne. Ztráty jsou o to
citelnější, když jde o strop mezi obytným prostorem a nevytápěnou půdou, strop
mezi suterénem a přízemím, případně strop pod plochou střechou. V souvislosti s
rychlostí a nákladovostí prováděných prací je výhodou, když je zateplení stropu
realizováno v jednom kroku s jeho výstavbou. To umožňují stropní konstrukce
Elegohouse od společnosti Cemex.
Systémové řešení stropních, ale i základových desek
Elegohouse je založeno na kombinaci příhradových nosníků a speciálních
polystyrenových tepelně izolačních vložek, které fungují jako ztracené bednění.
Výsledkem je betonová monolitická samonosná konstrukce, jejíž součástí je
tepelná izolace. Sílu tepelné izolace lze jednoduše uzpůsobit konkrétní stavbě.
Základové a stropní desky Elegohouse tak vyhoví i nejnáročnějším požadavkům
nízkoenergetických a pasivních domů.
Pro systém Elegohouse je vhodný beton Cemex Compacton
Realizace stropů systémem Elegohouse představuje technicky
velmi variabilní řešení. Železobetonové nosníky se pokládají dle kladečského
výkresu na spodní hranu budoucího stropu. Do připravených nosníků se poté
vyskládají masivní systémové tepelně izolační dílce. V nabídce je několik
variant dílců, přičemž volbou výšky polystyrenové vložky lze nastavit konkrétní
tepelněizolační vlastnosti. Poté již následuje montáž obvodové věncové výztuže
včetně zateplení, která je součástí stropu a je provázána s celoplošným
vyztužením stropní konstrukce zpravidla kari sítěmi.

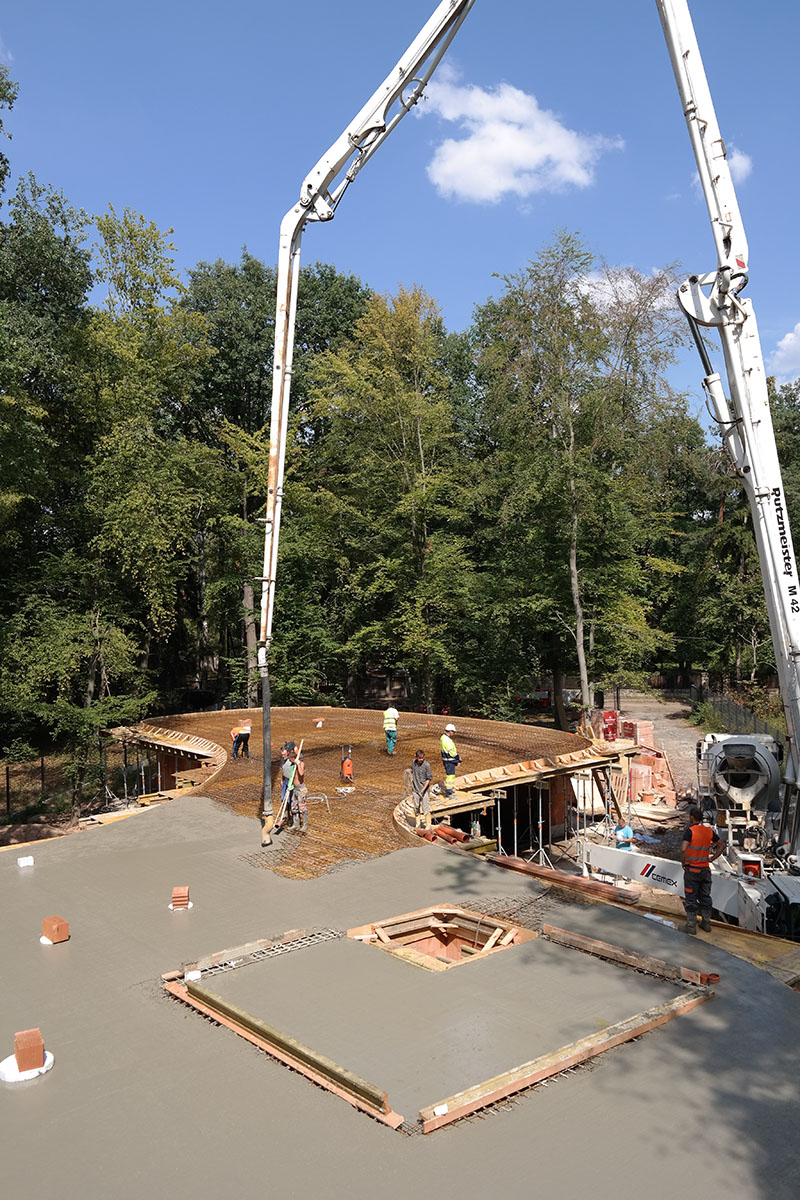

Při betonáži vrchní roznášecí desky se využívá nejčastěji
beton třídy C 20/25, konzistence S4. Masivní izolační vložky z polystyrenu přitom
fungují jako ztracené bednění. Výhodné je použít vysoce tekutý samozhutnitelný
beton Cemex Compacton, který působením své vlastní váhy dokonale vyplní
připravený tvar konstrukce, dostatečně obalí armaturu a zbaví se vzduchových
pórů bez nutnosti strojního vibrování. Realizace této plošné konstrukce je díky
němu velmi rychlá a přesná.
Nízká hmotnost stropu nezatěžuje konstrukci
Technologie stropních konstrukcí Elegohouse umožňuje i
stavbu svépomocí. Izolační vložka délky 1 m má hmotnost jen cca 2 kg, zatímco
například betonové stropní prefabrikované vložky váží několikanásobně více (dl.
25 cm asi 19 kg). „Pokud uvažujeme, že do
jednoho metru délky bychom museli vyskládat čtyři betonové vložky, každou s
hmotností 19 kilogramů, znamená to buď použít mechanizaci pro přesun hmot, anebo
počítat s více pracovníky na stavbě,“ vysvětluje Ing. Petr Hoke, zástupce
společnosti Cemex Elegohouse, a doplňuje: „U
stropu Elegohouse se na 1 metr použije jediná tepelněizolační vložka s
hmotností zhruba 2 kg, což představuje vysokou efektivitu práce,“ Nízká
hmotnost stropu zatěžuje konstrukci minimálně a díky tomu dochází i k úspoře
konstrukční výšky. Proto je systém Elegohouse vhodný i pro rekonstrukce, neboť
nezatěžuje stávající zdivo a základy.
Stropní systém s příhradovými nosníky zajišťuje vysokou
únosnost i při malé tloušťce konstrukce. Součástí stropní desky jsou ztužující
věnce, které jsou prováděny do ztraceného bednění z tvrzeného izolačního
materiálu, a celá konstrukce je proto kompaktní, tuhá a bez jakýchkoliv tepelných
mostů.
Odpadá tepelná izolace podlah
Izolace stropu má samozřejmě pozitivní vliv na regulaci
teploty v místnosti. Odpadá tím potřeba další speciální izolace do podlahy, což
ocení obyvatelé podkrovních místností a interiérů s nízkou konstrukční výškou.
Realizace je přitom velmi rychlá a efektivní – 100 m² lze realizovat již za 2 dny. Další úsporu zajistí
snadné vyvedení rozvodů nad základovou desku – do izolačních vložek z
polystyrenu totiž není problém připravit a poté zabetonovat jakékoliv prostupové
otvory a přímo ve stropní desce lze vést technické instalace. Rovný a kompaktní
podhled usnadňuje omítání. Dokonalá rovinatost a přesnost ulehčí provádění
navazujících konstrukcí včetně podlah. Polystyrenové vložky použité v desce
Elegohouse nejsou zatěžovány UV zářením a výkyvy teplot, díky tomu mají
extrémně dlouhou životnost, stejně jako celý systém.
Stropní a základové desky Elegohouse vyhovují energeticky
úsporným stavbám
Na obdobném principu jako stropy jsou realizovány základové
desky Elegohouse. Tepelněizolační vložky zamezí únikům tepla a zabezpečí
teplejší podlahu v přízemí. Technické řešení základové konstrukce minimalizuje
vznik tepelných mostů, vzlínání vlhkosti a snižuje riziko poruch. Stropní i
základové desky Elegohouse jsou ideálním řešením pro energeticky úsporné
stavby. Kromě toho společnost Cemex Elegohouse nabízí hned několik dalších typů
stropních i základových desek.
Více o jednotlivých variantách najdete na www.elegohouse.cz.

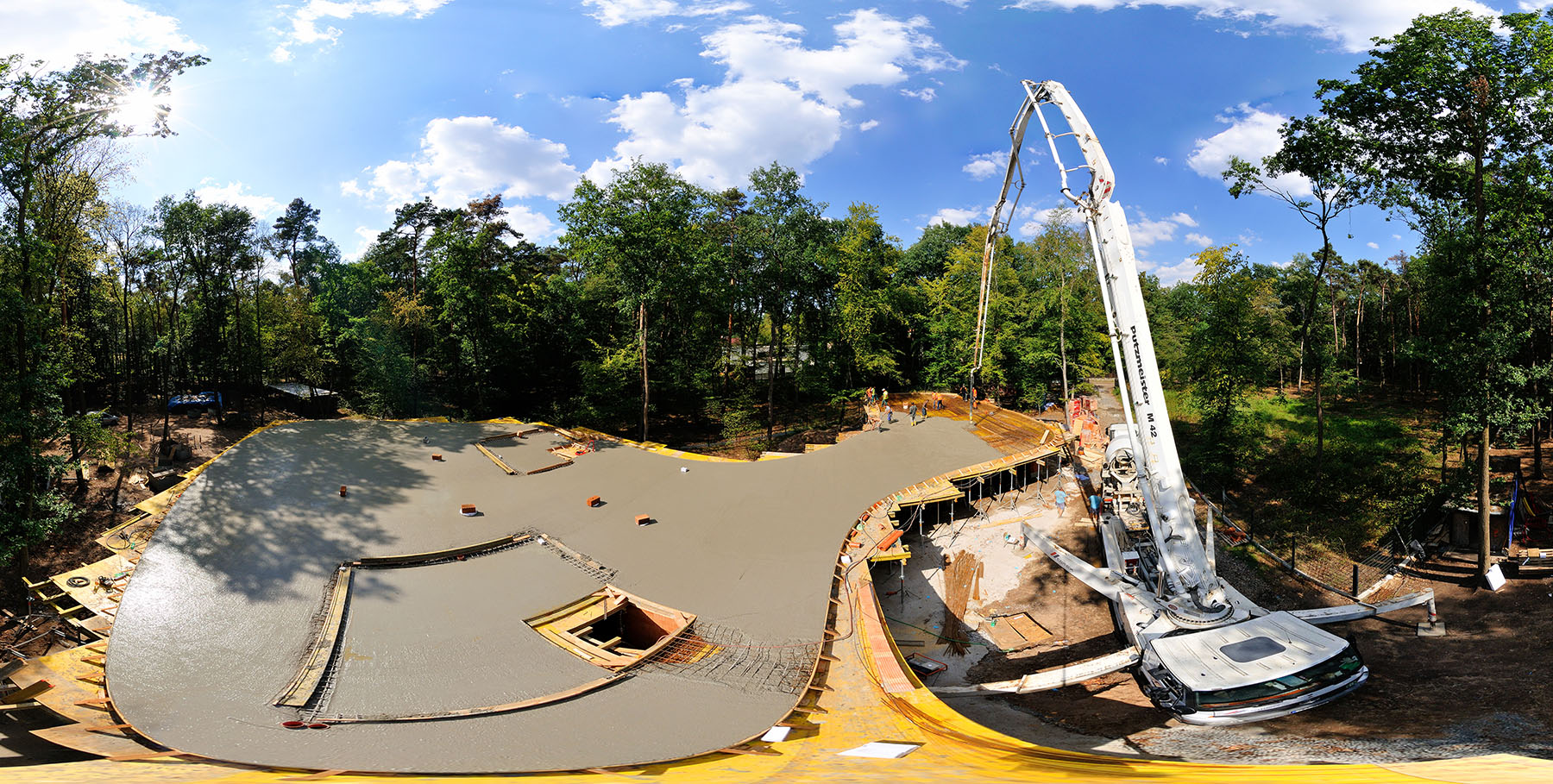

Panoramatické snímky z betonáže stropní desky najdete ZDE.
podle podkladů
společnosti CEMEX
publikováno v časopise Stavba č. 1 /2017, str. 66-69
