Zelené átrium
(16. 10. 2015) Prvý pasívný bytový dom na Slovensku
Zelené átrium
Polyfunkční bytový dům
Miesto: ul. Štefana
Moyzesa, Trnava
Investor: Ing. Ľubomír
Marko – SMF Marko
Architekt: Ing. arch. Miroslav Marko, M.Arch
Generálny zhotoviteľ: Ing. Ľubomír
Marko – SMF Mark
Začiatok výstavby:
05/2013
Ukončenie výstavby:
03/2015
Úžitková plocha: 5 600 m2
Výmery bytov: od 37 do
87 m, prevažne 55-60 m2
Stavebná firma SMF Marko sa rozhodla
kúpiť chátrajúce polygrafické závody v roku 2002 ako investíciu. V roku
2007 získala stavebné povolenie na luxusný bytový dom s veľkometrážnymi bytmi,
no plány výstavby zahatala kríza. Myšlienky na projekt sa však investor nikdy
celkom nevzdal — koncom roku 2012 vznikol nový, ekologickejší a premyslenejší
projekt s názvom Zelené átrium.
Koncept bývania v Zelenom átriu má tri
základné piliere. Prvým je zelená výstavba. Je príjemné vedieť, že bývate na
mieste, ktoré neodkrojilo z ornej pôdy a nebol kvôli nemu vyrúbaný les. Rovnako
uspokojivé je vedomie, že stavba je tvorená najúspornejšími postupmi, ktoré
takmer nezaťažili životné prostredie. Druhým pilierom je úspora prevádzkových
nákladov, ktorá obyvateľom zaručuje minimálne náklady na vykurovanie a
chladenie, a to bez kompromisov. Tretím pilierom je budovanie susedskej
komunity, ktorá na stretávanie využíva spoločné priestory a zelenú relaxačnú
strechu.

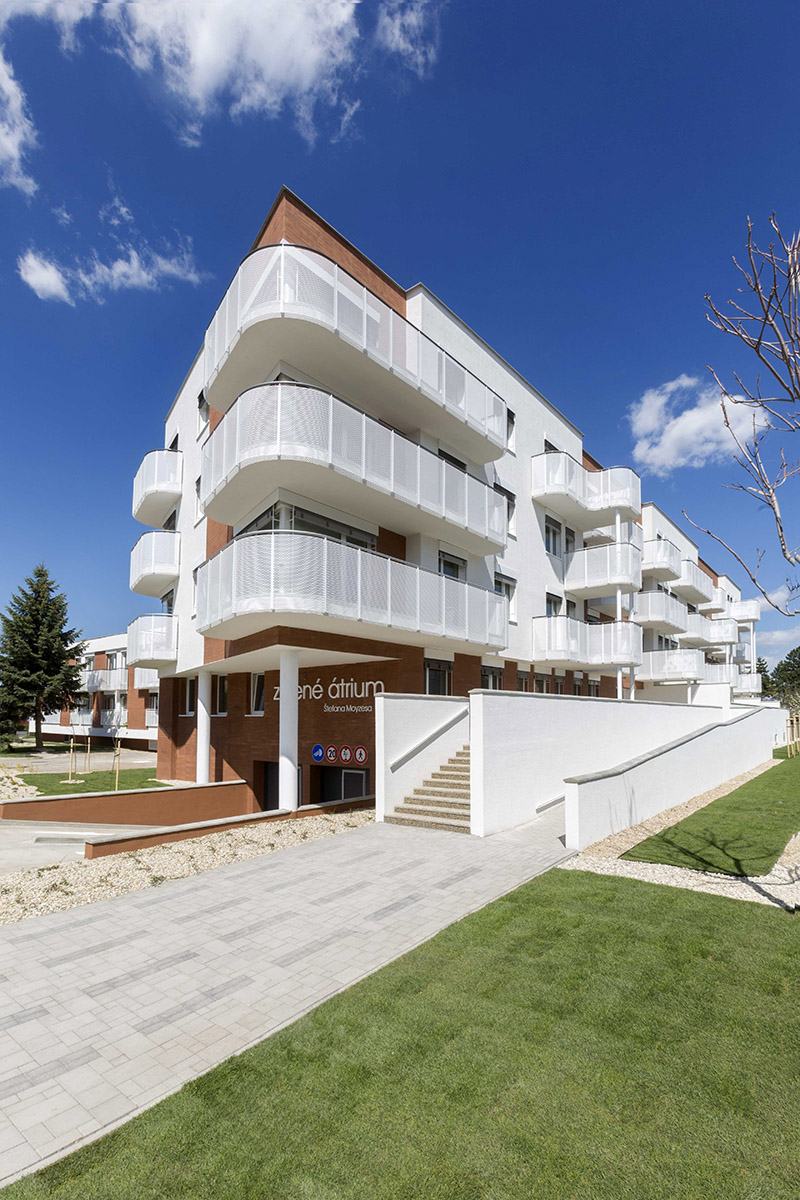

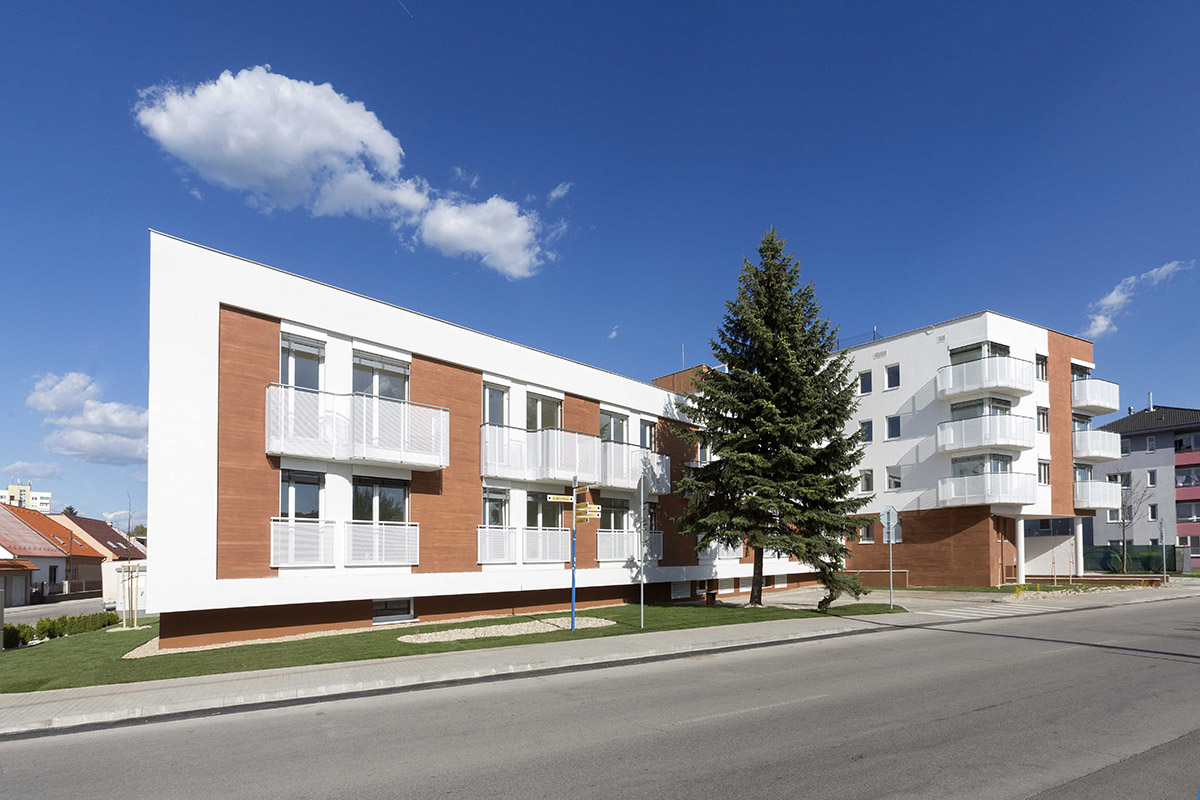

Vzhľad Zeleného átria charakterizuje
jednoduchý architektonický výraz. Zámerom bolo postaviť jednoduchú architektúru
v súlade s okolitým prostredím a investície vložiť do energetických kvalít
budovy a nie do samoúčelných architektonických prvkov. Stavba sa skladá z
niekoľkých funkčných celkov. Základ tvorí 44 bytov a spoločenské priestory pre
obyvateľov domu. Okrem nich sa tu však nachádzajú aj obchodné a kancelárske
priestory. Parkovanie rieši podzemná garáž s kapacitou 63 miest. Okrem nej sa v
podzemí nachádzajú pivnice a technická miestnosť.
O zamedzenie úniku tepla z budovy sa stará
kvalitná izolácia všetkých častí budovy s dôrazom na fasádu, strechu a podlahu
nad podzemnými garážami. Okná sú tvorené izolačným trojsklom, ktoré poskytuje
okrem vynikajúcich izolačných vlastností aj možnosť solárnych ziskov. Tepelný
komfort a chladenie v budove zabezpečujú tepelné čerpadlá vzduch/voda a
zem/voda. Energiu zo zeme využívajú prostredníctvom takzvaných energetických pilót,
ktoré sa nachádzajú pod objektom a zároveň slúžia ako základy. V letných
mesiacoch sa odpadové teplo z tepelného čerpadla vzduch/voda využíva na ohrev
teplej vody. V každom byte je nainštalovaná vetracia jednotka so spätným
získavaním tepla. Systém tienenia je jednotný – prehrievanie bytů počas leta
zamedzují externé žalúzie.
Podle výpočtu PHPP (Passive House
Planing Package) je predpokladana bilancia objektu 14,9 kilowatthodín na meter
štvorcový za rok. Budova tiež absolvovala certifikáciu energetiky či skúšku tepelnej izolácie jednotlivých
konštrukcií. Najvýznamnejším certifikátom budovy však bude medzinárodný
certifikát trvalo udržateľných budov LEED Platinum. Po jeho získaní bude budova
prvou na Slovensku, ktorá ho získala.

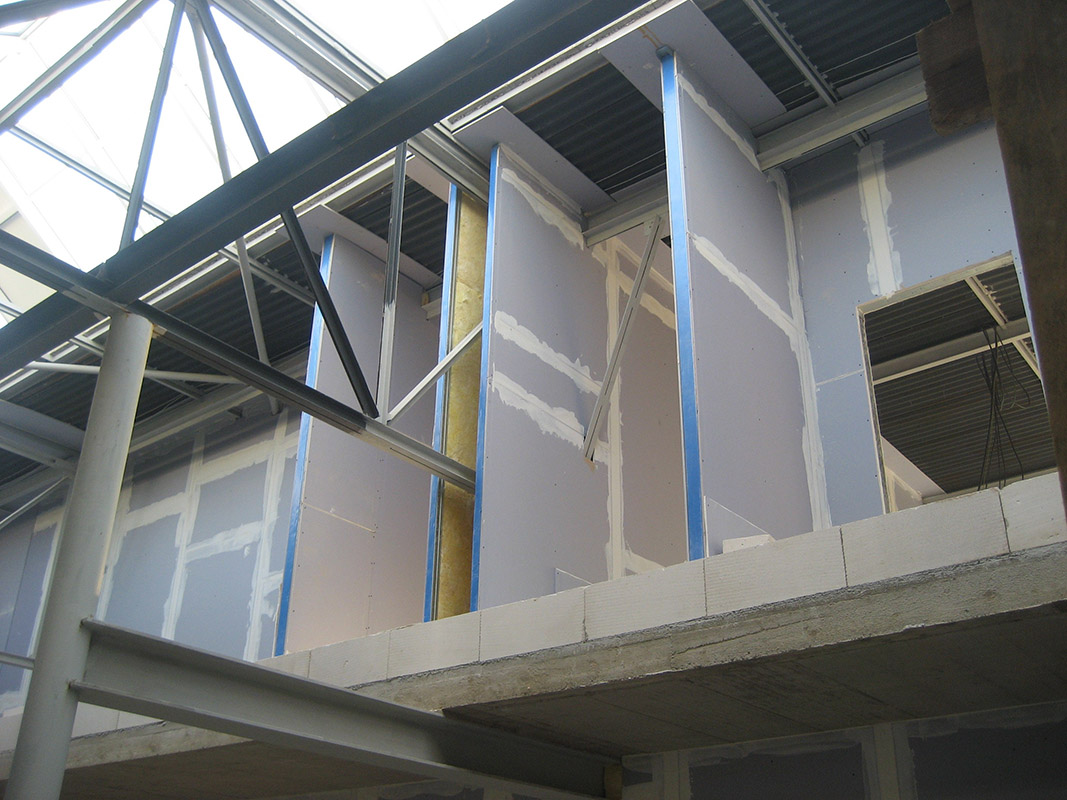

Spoločnosť Rigips bola hlavným
dodávateľom sadrokartónových dosiek a priečok v Zelenom átriu. Z materiálov
Rigips sú vyrobené medzibytové, ale aj vnútrobytové priečky, v staršej časti aj
podlahy. O dokonalú zvukovú izoláciu medzi bytmi sa postará MODRÁ AKUSTICKÁ DOSKA.
Bezpečnostné priečky a priečky s veľkou záťažou sme vyriešili doskou
RIGISTABIL, ktorá je určená na zavesenie ťažkých predmetov, napríklad kuchynskej
linky. V bytoch boli použite priečky ACTIVE AIR. Jej unikátna technológia rozkladá emisie formaldehydu
a prispieva tak k zdravému vzduchu v domácnosti. Zelené átrium je vďaka všetkým
týmto technológiám zdravšie miesto na život. Jednoduché stavebné systémy
priniesli aj uspory počas výstavby – suchá výstavba šetrí čas a peniaze
stavebníka. Priečky, ktoré naviac nezaťažujú konštrukciu, majú výborné
tepelnoizolačné a akustické vlastnosti a sú variabilné a šetrné k životnému
prostrediu.

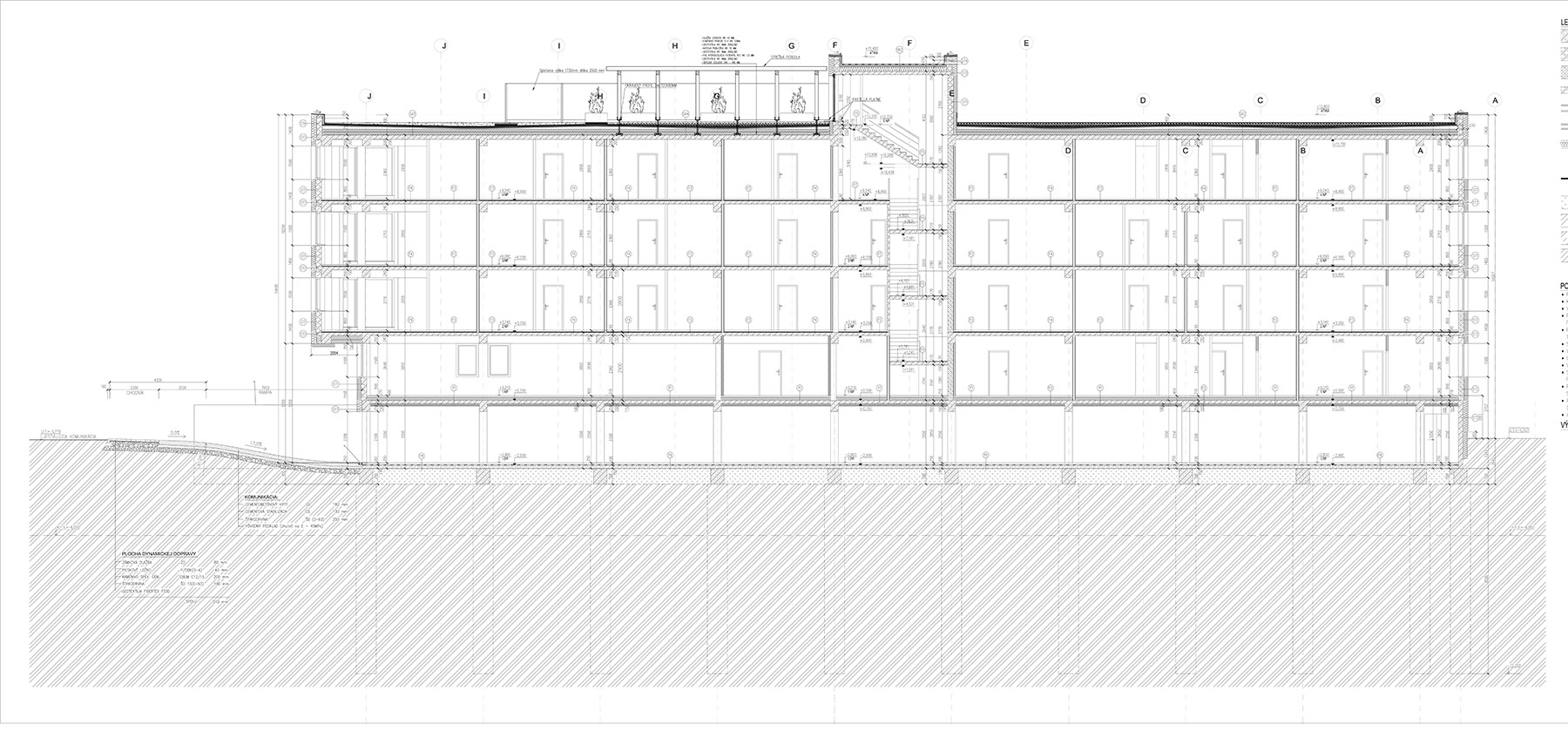

Půdorysy
Objekt Zelené átrium pozostáva z
niekoľkých základných funkčných celkov. Sú to byty, obchodný priestor,
administratívny priestor, parkovanie v suteréne objektu, a priestory spoločné
pre obyvateľov domu, slúžiace na spoločné a súkromné aktivity, ako stretnutia a
oslavy.
V suteréne na nachádza podzemná garáž so 63
parkovacími miestami (z toho 2 pre osoby so zníženou schopnosťou pohybu),
skladové priestory pre byty (pivnice) a energetické jadro objektu. Z
garáže sa k bytom dá dostať výťahom.

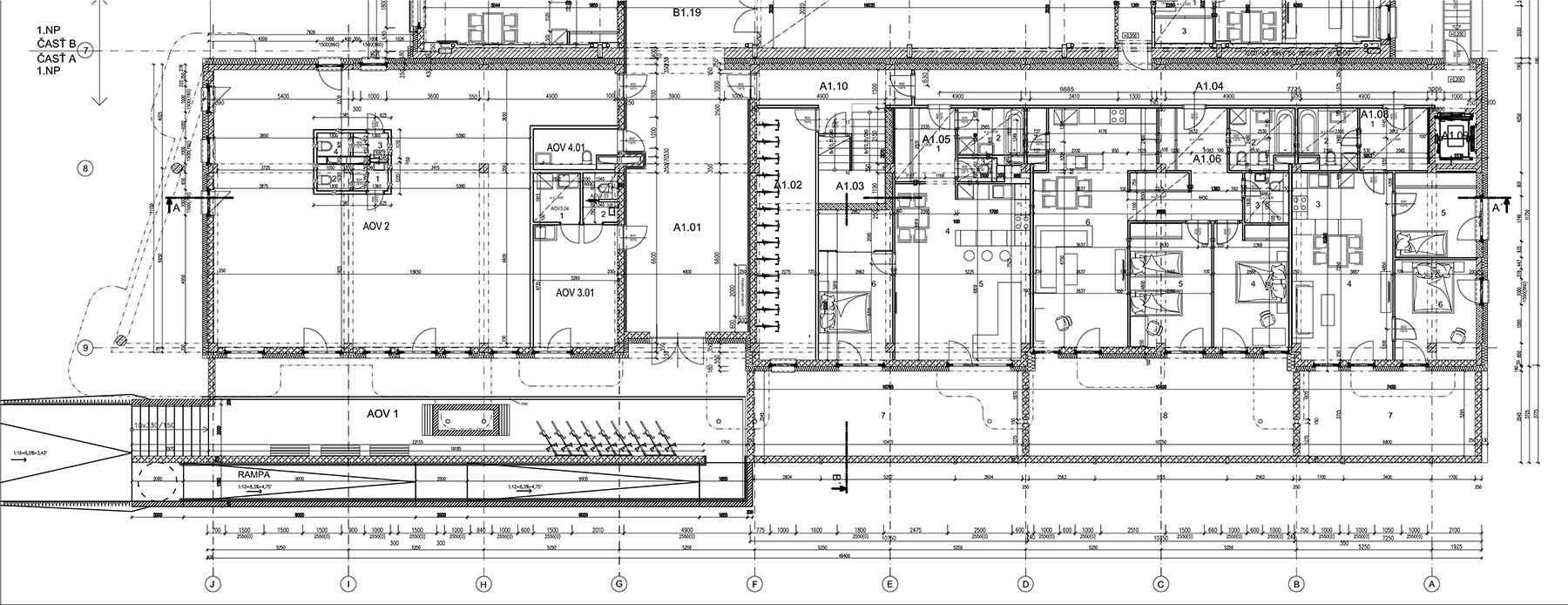

Na prízemí objektu (1 NP) sa
nachádzajú byty v troch krídlach, kancelársky priestor, obchodný priestor.
Na prvom poschodí (2 NP) sa nachádzajú byty v troch krídlach, spoločenská
miestnosť s kuchynkou a priestorom na hranie detí v galérii nad obchodným
priestorom.
Na posledných dvoch podlažiach sú už
len byty v časti A.

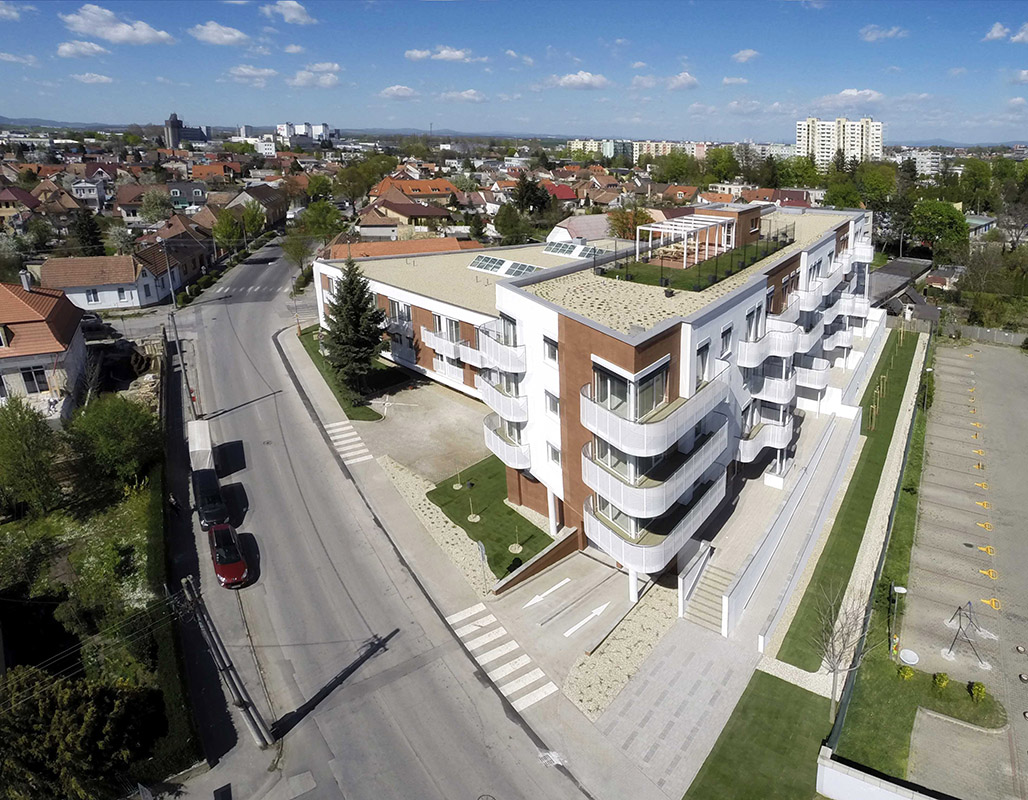

Na obytnej streche objektu sa
nachádza "party" priestor. Pri schodisku
na streche je malá kuchynka a pergola chráni sedenie počas grilovačiek.

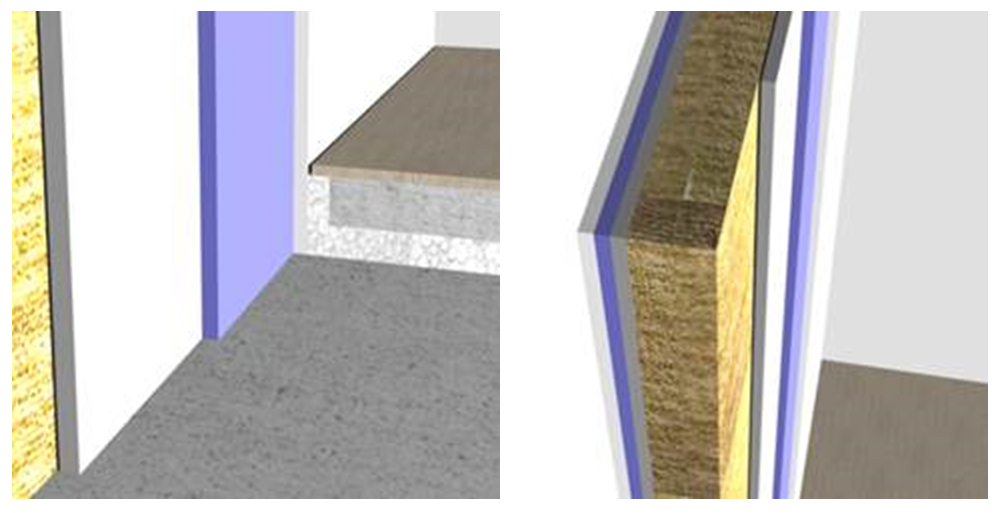

Deliace
steny medzi bytmi
Byty sú od
seba oddelené sadrokartónovými stenami, ktorej skladba bola navrhnutá
spoločnosťou Rigips špeciálne pre projekt Zelené átrium. Nosné profily sú
vyplnené zvukovou izoláciou Isover Piano v hrúbke 75mm. Na profile
z každej strany je osadená doska Rigistabil, ktorá zabezpečuje pevnosť
konštrukcie (táto doska sa bežne používa pri osádzaní bankomatov). Následne je
aplikovaná modrá akustická doska, ktorá vylepšuje akustické vlastnosti steny,
a na túto je osadená doska ActivAir, ktorá pohlcuje z ovzdušia formaldehyd, čím vylepšuje kvalitu vzduchu v byte.
Táto skladba
steny v hrúbke 150mm, pri ktorej je použitých spolu 6 dosiek a zabezpečuje
ochranu proti hluku nad 60 dB. Norma požaduje 52 dB. Zároveň je priečka
skutočne pevná. Protihlukové vlastnosti zároveň zabezpečuje dilatácia poterov
od stien, ako aj skutočnosť že v medzi-bytových priečkach nie sú osadené žiadne
kanalizačné ani vodovodné potrubia, ktoré by zhoršovali vlastnosti stien, ako
sa bežne deje pri tradičných murovaných technológiách.
podle podklad společnosti Rigips
Základní informace o objektu
Kategorie
Novostavby
