Železniční most s novou konstrukcí
(6. 12. 2016) TOP CON SERVIS
Železniční most s novou konstrukcí

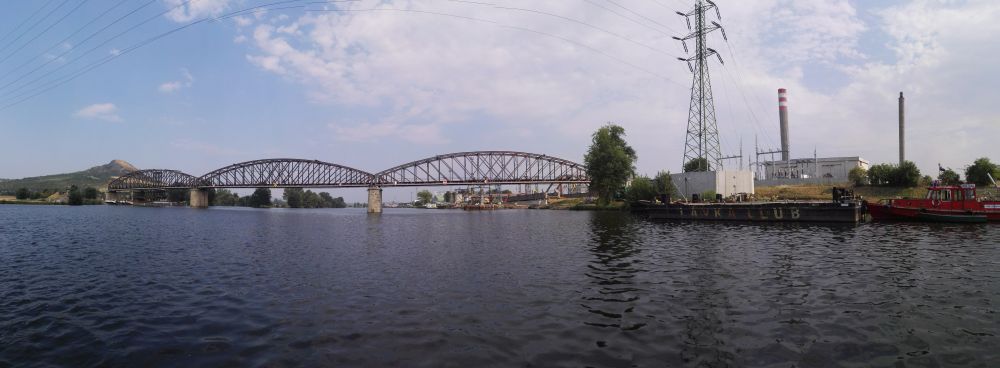

Rekonstrukce mostu přes Labe na trati Lovosice – Česká Lípa spočívala
v odstranění ocelové nosné konstrukce o sedmi polích a celkové délce 336 m,
zesílení pilířů v řece předepnutými tyčemi a ve zlepšení podloží všech pilířů
tryskovou injektáží. Dále byly vybudovány nové úložné prahy, osazena nová

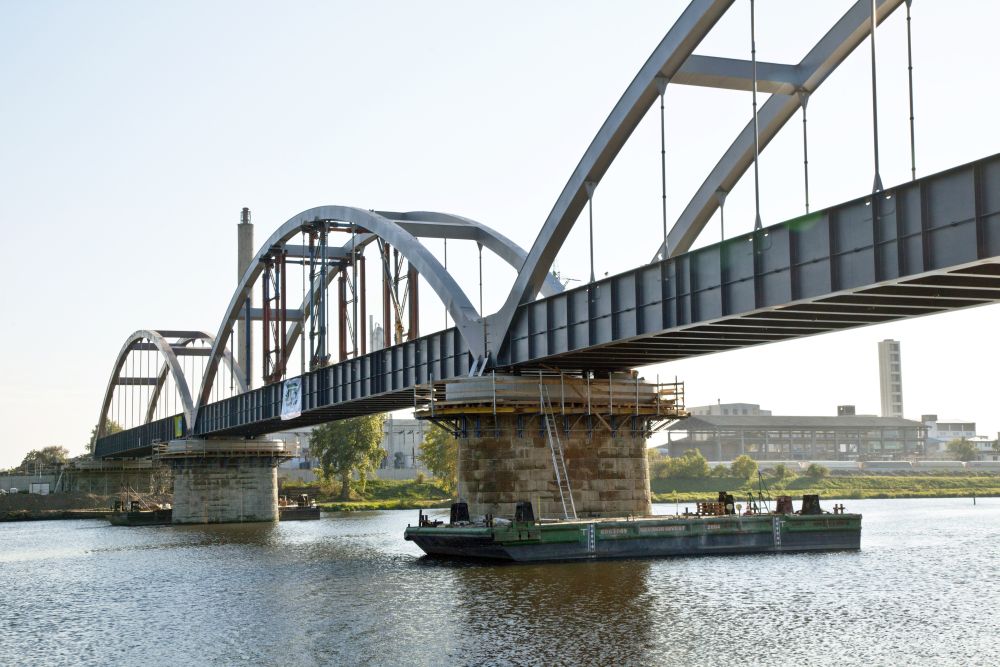

ocelová konstrukce a železniční svršek. Demontáž a montáž obloukové nosné
konstrukce nad vodou se prováděla zaplavováním na soulodích.
Rozhodující částí stavby Rekonstrukce mostu v km 38,816 trati Lovosice – Česká
Lípa, která odstranila špatný stavebně-technický stav tříkilometrového úseku
železniční tratě a deseti mostních objektů, byla rekonstrukce mostu přes Labe.

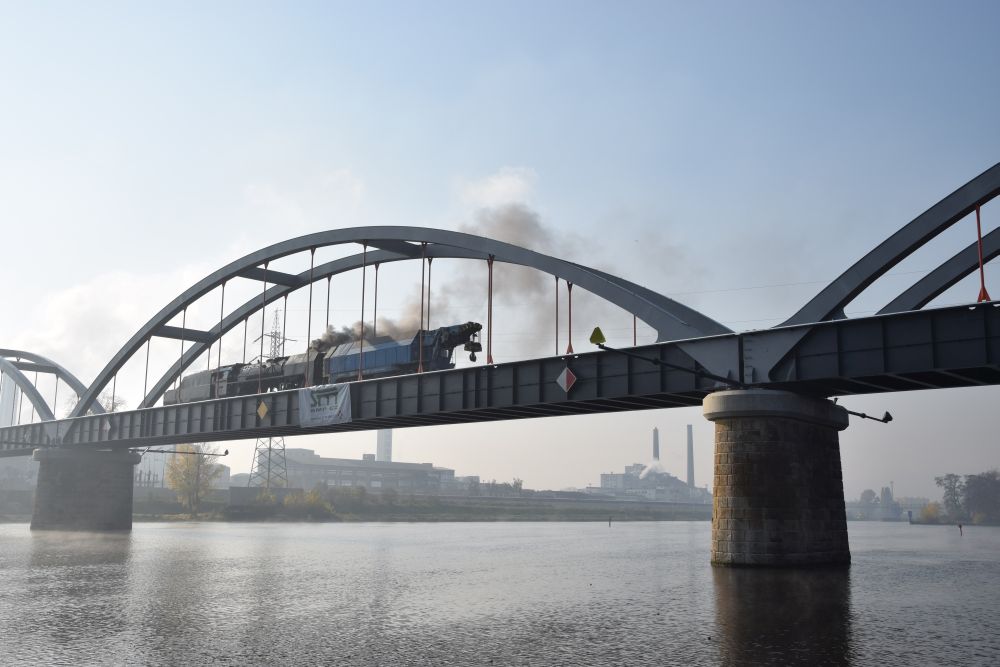

Železniční most se nachází na okraji Lovosic v průmyslové zóně. Stav konstrukce
už byl za hranicí životnosti, koroze a opotřebení snížilo její únosnost a
přechodnost, která už nedosahovala požadované přechodnosti vlakové třídy D4/90.
Na mostě a ve všech polích bylo rovněž nevyhovující prostorové šířkové
uspořádání. Spodní stavba byla sanována v letech 1994, 2005 a 2013.
Nosná ocelová
konstrukce

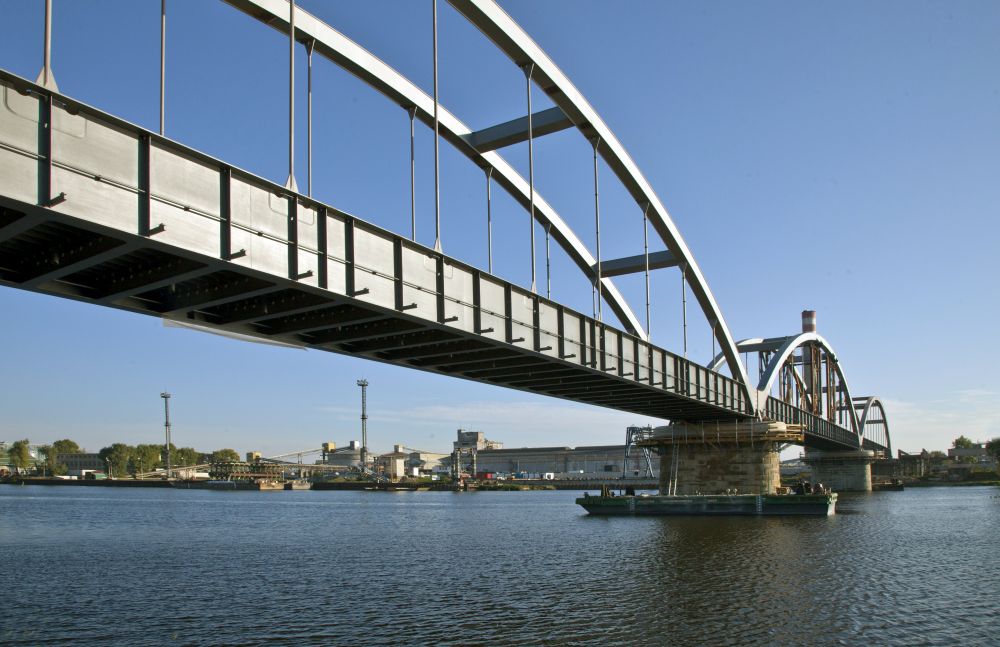

Nosná ocelová konstrukce byla navržena jako celosvařovaná s tuhými
trámovými hlavními nosníky, vyztuženými oblouky se svislými závěsy (tzv.
Langerův trám). Konstrukce má dolní ortotropní mostovku. Ze statického hlediska
se jedná o tři prostá pole s rozpětím 74,37 m. Hmotnost jednoho pole je 408
tun. Trám hlavního nosníku je svařovaný I-nosník výšky 2,5 m, s obloukem
uzavřeného komorového průřezu. Vzepětí oblouku činí cca 12,3 m. Svislé závěsy
byly navrženy z plných kruhových tyčí průměru 110 mm přivařených do
styčníkových plechů. Vzdálenost hlavních nosníků je 6,05 m.
Mostovku představuje ocelový žlab kolejového lože, navržený jako ortotropní
konstrukce s příčníky a s podélnými výztuhami. Podélné výztuhy jsou vedeny v
osové vzdálenosti 460 mm, příčné výztuhy sledují pravidelný modul 2,01 m.
Výroba konstrukce byla rozdělena z hlediska kapacity, traťové
devadesátidenní výluky a možnosti manipulace s dílci o hmotnosti až 27 tun mezi
společnosti MCE Slaný a Metrostav. Montáž vedla firma MCE Slaný. Pole 3 a 4
vyráběla společnost Bilfinger MCE Slaný, pole 5 Metrostav. Ocelová konstrukce
byla rozdělena do montážních dílců na mostovkovou a obloukovou část. Mostovková
část byla dělena do čtyř sekcí, které tvořily dvojice hlavních nosníků a
mostovka. Oblouková část byla dělena do tří sekcí.
Průběh montáže
Původní návrh montáže byl postaven na konceptu založení podpěrných
konstrukcí na zbudovaných poloostrovech a rozšířených základů kolem pilířů v
řece. Z důvodu zkrácení termínu, kvality provedení a bezpečnosti práce byl
postup pozměněn tak, že se předmontážní plocha posunula na levý břeh řeky Labe.
Součástí plochy byla výrobna pro sestavování dílů obsluhované portálovým
jeřábem, dráha pro příčný posun do vybudovaného přístavu a krokový jeřáb pro
manipulaci s konstrukcí celého pole na soulodí.
Před zahájením výluky byly na předmontážní plochu transportovány dílce
nosné ocelové konstrukce, které se sestavily a svařily. Poté proběhly příčné
přesuny konstrukcí na odkládací plochu tak, aby se uvolnilo místo pro snesení
stávajících konstrukcí. Snesení stávajících konstrukcí a osazení nových
proběhlo pomocí soulodí s celkovou nosností 1 000 t. Zdvih a spouštění
konstrukcí probíhalo vypouštěním a napouštěním vody do soulodí. Vzhledem k
režimu výluky byly stávající konstrukce včetně podpěrné konstrukce o celkové
hmotnosti 957 tun a nové konstrukce o celkové hmotnosti 1395 tun sneseny a
osazeny za 24 dnů.
Článek vyšel
v časopise STAVITEL č. 11/2016
Obnova mostu obdržela titul Česká dopravní stavba a technologie v kategorii
mosty a tunely.
Rekonstrukce mostu v km 38,816 trati Lovosice - Česká Lípa
Investor: Správa železniční dopravní cesty
Projektant: TOP CON SERVIS
Dodavatelé: SMP CZ, Chládek & Tintěra, HABAU CZ, MCE Slaný
Realizace: 02/2015 - 06/2016, vyloučení železničního provozu 07/2015 - 09/2015
Základní informace o objektu
Kategorie
Rekonstrukce
Dokončení
2016
