Norma ČSN 74 6077 Okna a vnější dveře – požadavky na zabudování byla aktualizována

Uplynuly čtyři roky od vydání první prováděcí normy pro montáž otvorových výplní s označením ČSN 74 6077. Jak už to bývá, tak v každém dokumentu se časem najdou pasáže, které je potřeba doplnit a co nejvíce zpřesnit. ČSN 74 6077 není v tomto ohledu výjimkou. Aktualizované vydání přináší celou řadu více či méně významných úprav a aktualizací, dokonce i detailnější pohled na montáž oken do historických objektů. Ale pojďme postupně.

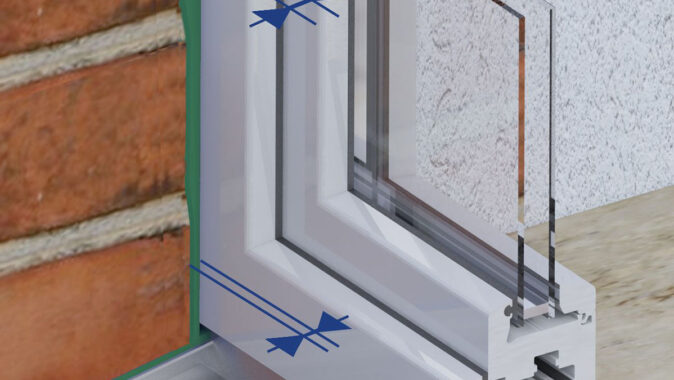

Připojovací spára
Významnou změnou prošla kapitola o obecných zásadách návrhu připojovací spáry (4.2.2). Došlo zde v podstatě k zpřesnění návrhu spáry z pohledu tepelně technických požadavků (ČSN 730540-2). Citujeme z normy: „Připojovací spára musí být navržena tak, aby byly splněny základní tepelně-technické požadavky udávané v ČSN 730540-2. Spodní připojovací spára otvorové výplně v úrovni níže než 400 mm nad venkovním odvodňovacím povrchem (např. okna a dveře na ploché střechy, terasy, balkóny) musí být provedena podle článku C.3 přílohy C normy ČSN 73 1901 nebo musí být zajištěn bezpečný a kontrolovaný odvod vody v případech, kde to technicky není možné provést, například při rekonstrukcích“. Nově najdeme v normě zcela přepracovanou tabulku v části 4.4, která uvádí doporučené šíře připojovací spáry pro různé rámové profily (dřevo, PVC, hliník) a velikosti oken.

Stavební otvor
V kapitole věnující se přesnosti stavebního otvoru okna (4.3.1) přibyla pasáž definující šířku a výšku stavebního otvoru a jeho přesné měření. Podobný, nově zařazený, odstavec najdeme v následující kapitole 4.3.2 týkající se dveří.

Zabudování dvojitých oken
Zcela novou podkapitolou (4.3.5) je předpis pro zabudování dvojitých (špaletových) oken. Najdeme zde kompletně popsaný detail vsazení okna do otvoru a rovněž popis zajištění připojovací spáry. Citujeme z normy: „Pro zabudování dvojitých oken platí zásady návrhu a provedení připojovací spáry jako pro jednoduchá okna. V případě, že je vnější rám dvojitého okna v úrovni vnějšího líce fasády, je nutné zajistit ochranu připojovací spáry a funkční spáry okna proti stékající vodě, například umístěním okapnice na horní profil rámu“.

Kotvení
V oddílu 4.5.2 pojednávající o možných způsobech ukotvení oken  najdeme přepracované a doplněné detaily a jejich použití. Upřesněné jsou informace k použití pásových kotev, účel zakládacích profilů, osazovacího rámu, obvodového profilu a konzolí. Přibyl pak úplně nový detail s vodicími profily.

Pásová okna a provedení vnějších parapetů
Samostatnou a zcela novou kapitolou 5.4 je pasáž k provádění pásových oken. Nechybí zde přesný popis požadavků týkajících se jak kotvení, tak i utěsnění takových sestav. Citujeme z normy „Dilatační spára jednotlivých rámů pásové okenní konstrukce musí být provedena tak, aby byla zajištěna vzduchotěsnost, vodotěsnost vnějšího uzávěru a tepelná izolace. Zároveň musí být provedena tak, aby umožňovala vzájemnou dilataci konstrukcí. Vzduchotěsnost a vodotěsnost musí být zajištěna po celé délce dilatační spáry včetně spodního a horního ukončení a po celou dobu životnosti konstrukce. Vlastnosti musí plnit i při dilatační změně rozměrů rámů“. Část 5.5, která je věnována problematice provedení vnějších parapetů, byla velmi výrazně textově rozšířena a doplněna o typický detail provedení vnějších parapetů a dilatačních spár.

Těsnicí materiály
Přepracovaná je kapitola (6) věnující se těsnicím materiálům. Přibyl nový odstavec zpřesňující výběr těsnicího systému (6.1) s detailním schématem o pohybech v připojovací spáře. Citujeme z normy: „Při výběru funkčního těsnicího systému je nutné zohlednit pohyby ve spáře a namáhání těsnicího uzávěru při prodloužení, střihu v příčném směru a střihu v podélném směru. Přitom se zohledňují vlivy přiléhajících materiálů deklarovaných výrobcem. Požadovaná hodnota elasticity tmelu je ≥25%. Plnění požadavků elasticity se nevyžaduje u těsnicích systémů kombinujících těsnicí pásky nebo fólie prokazatelně nainstalovány tak, že umožňují deformaci a jsou z materiálů s vyšší tepelnou roztažností než přilehlé konstrukce. Celková dovolená deformace těsnicího uzávěru musí být větší než 2 mm“.

Nový je také odstavec 6.1.1 týkající se přípravy podkladních ploch. V odstavci 6.2.1 najdeme schéma k aplikaci podkladního výplňového materiálu. Na ten navazuje stále aktuální odstavec 6.5, který uvádí, že, citujeme z normy: „Samostatné výplňové materiály uvedené v 6.5.1 (minerální vlny) a 6.5.2 (plnicí pěny) plní jen tepelně izolační funkci. Neplní požadavky vzduchotěsnosti a odolnosti proti hnanému dešti“. „Plnicí pěna nemůže být použita jako konstrukční kotvicí prostředek a nesmí být použita jako jediný uzavírací materiál připojovací spáry, pokud nesplňuje požadavky na připojovací spáru podle 4.2.2 a nemá dostatečnou elasticitu pro kompenzaci dilatačních pohybů v připojovací spáře a není schopna zajistit vyšší difúzní odpor na jedné straně spáry oproti straně druhé“.

Jak už bylo zmíněno v úvodu tohoto textu, je kapitola 4.2.2 rozšířena o odstavec, který se opírá o tepelně technickou normu ČSN 730540-2, která mimo jiné říká, že „pro stavební konstrukci, u které by zkondenzovaná vodní pára uvnitř konstrukce mohla ohrozit její požadovanou funkci, nesmí dojít ke kondenzaci vodní páry“. Ze všeho uvedeného tedy vyplývá, že plnicí pěna, která není schopna prokázat rozdílný součinitel difúzního odporu na exteriéru a interiér a zároveň vodotěsnost, vzduchotěsnost, elasticitu a dlouhodobou přilnavost pěny k podkladu, nemůže být použita jako jediný těsnicí materiál pro připojovací spáru.

Na závěr je nová norma doplněna o několik informativních příloh, přičemž tou novou je příloha D týkající se zabudování otvorových výplní do historických objektů.

ČSN 74 6077 (nové vydání)

RICHARD CEMUS, Tremco illbruck s. r. o.
