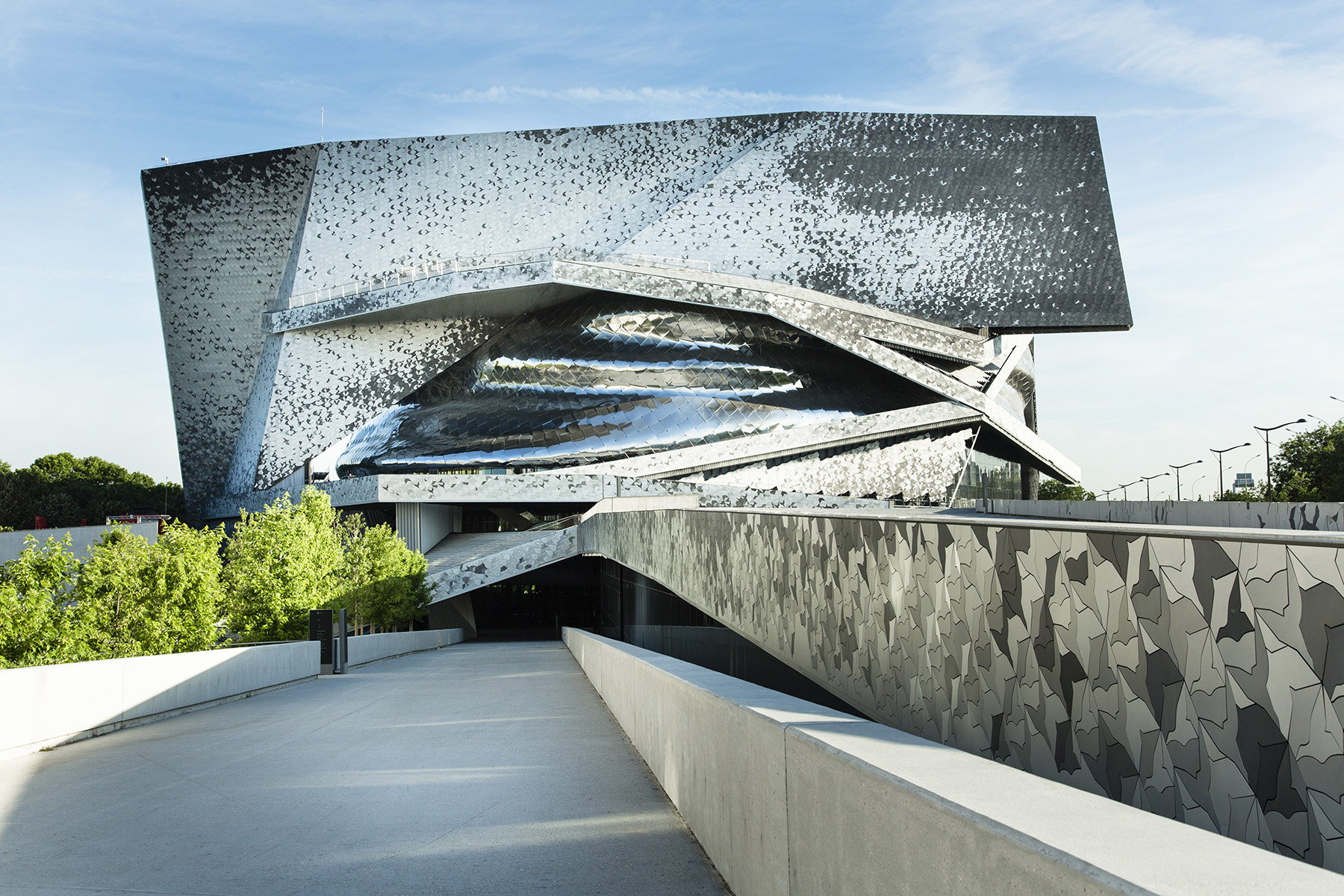

Philharmonie de Paris
Dodavatel: Ile de France Plâtrerie
Architekt: Atelier Jean Nouvel
Plocha budovy: 19 800 m²
Doba výstavby sádrokartonových konstrukcí: 2 roky
Projekt nové koncertní haly Philharmonie de Paris byl
vyhlášen absolutním vítězem a držitelem GRAND PRIX prestižní mezinárodní
soutěže Saint-Gobain Gypsum International Trophy 2016. Soutěž oceňuje
nejzajímavější projekty s využitím sádrokartonu z pohledu designu, technické
náročnosti, inovativnosti a udržitelné výstavby. Její letošní slavnostní
vyhlášení proběhlo poprvé v České republice.

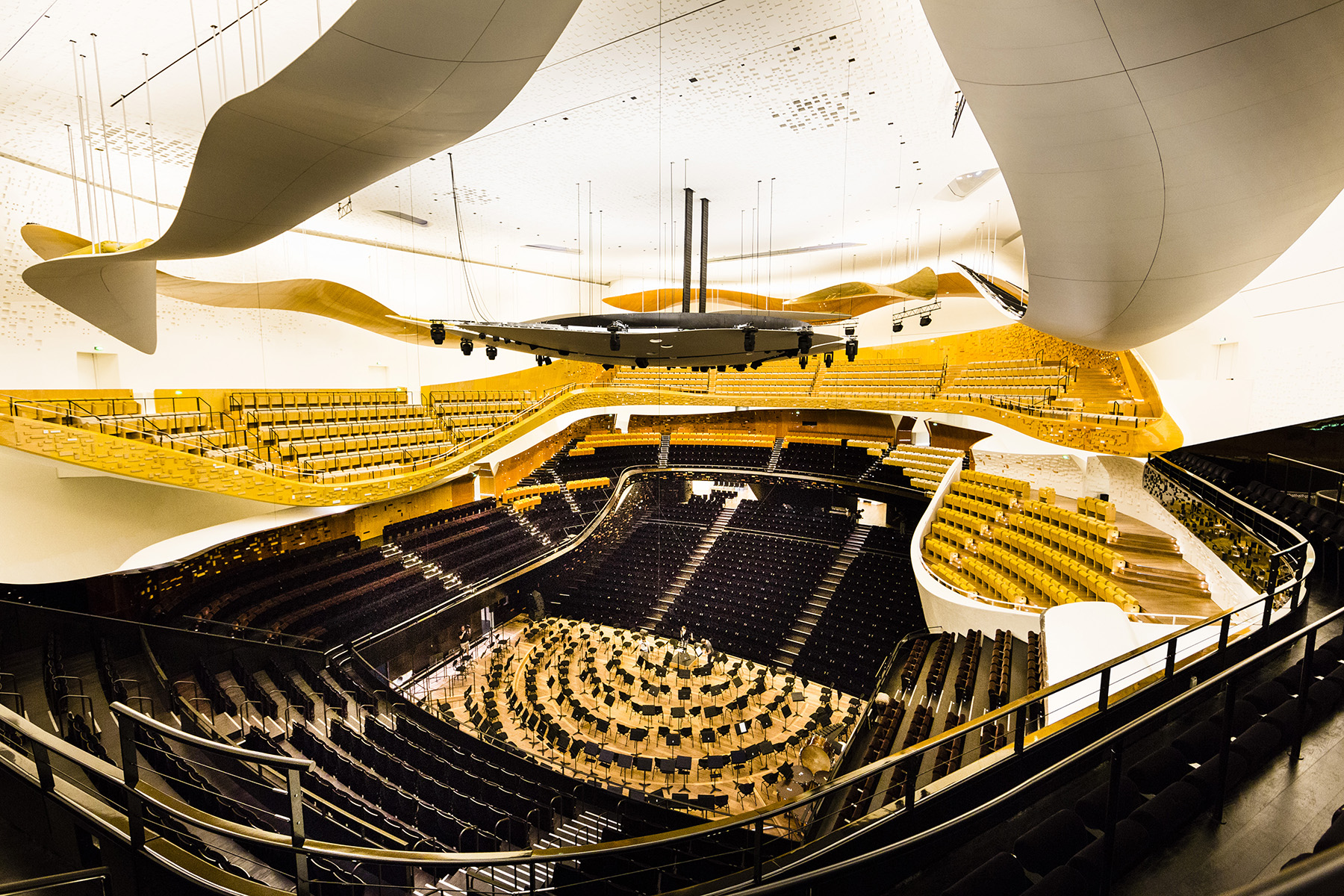

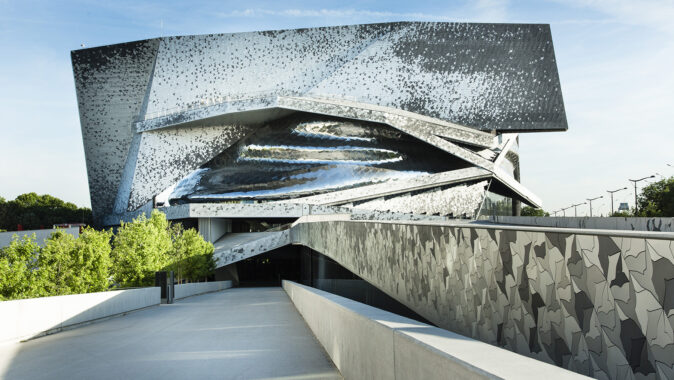

Philharmonie de Paris, supermoderní koncertní sál známý také
jako „Grande Salle“, otevřela poprvé své dveře veřejnosti v lednu loňského
roku. Letos se její tvůrci dočkali významného ocenění. Tento úchvatný prostor

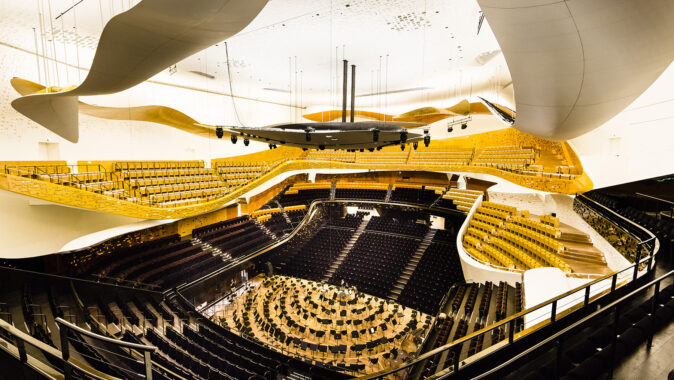

je unikátním architektonickým dílem. Jeho auditorium má kapacitu 2400 míst a
nabízí jedinečný a hluboký hudební zážitek, který i díky jedinečnému
technickému řešení posluchače zcela pohltí.
Mezi logické požadavky na realizační firmu a technické
řešení haly patřila vysoká čistota zvuku s optimální dobou dozvuku, zároveň
dobrý boční odraz a vytvoření dojmu blízkosti a důvěry. Východiskem se ukázalo
být smělé uspořádání visutých balkónů, které vytvářejí intimní atmosféru a
vnější opláštění haly, zajišťující optimální dobu dozvuku.
A právě montáž vnějšího opláštění byla pro realizační firmu
největším oříškem. Jejím úkolem bylo vystavět ze sádry zcela asymetrickou
strukturu o výšce 26 m a tloušťce 10 cm, která obsahovala 5785 sádrovláknitých
pohlcovačů zvuku ve tvaru krychle. Výsledkem je mimořádný projekt, který v sobě
snoubí techniku a úchvatný vizuální dojem.

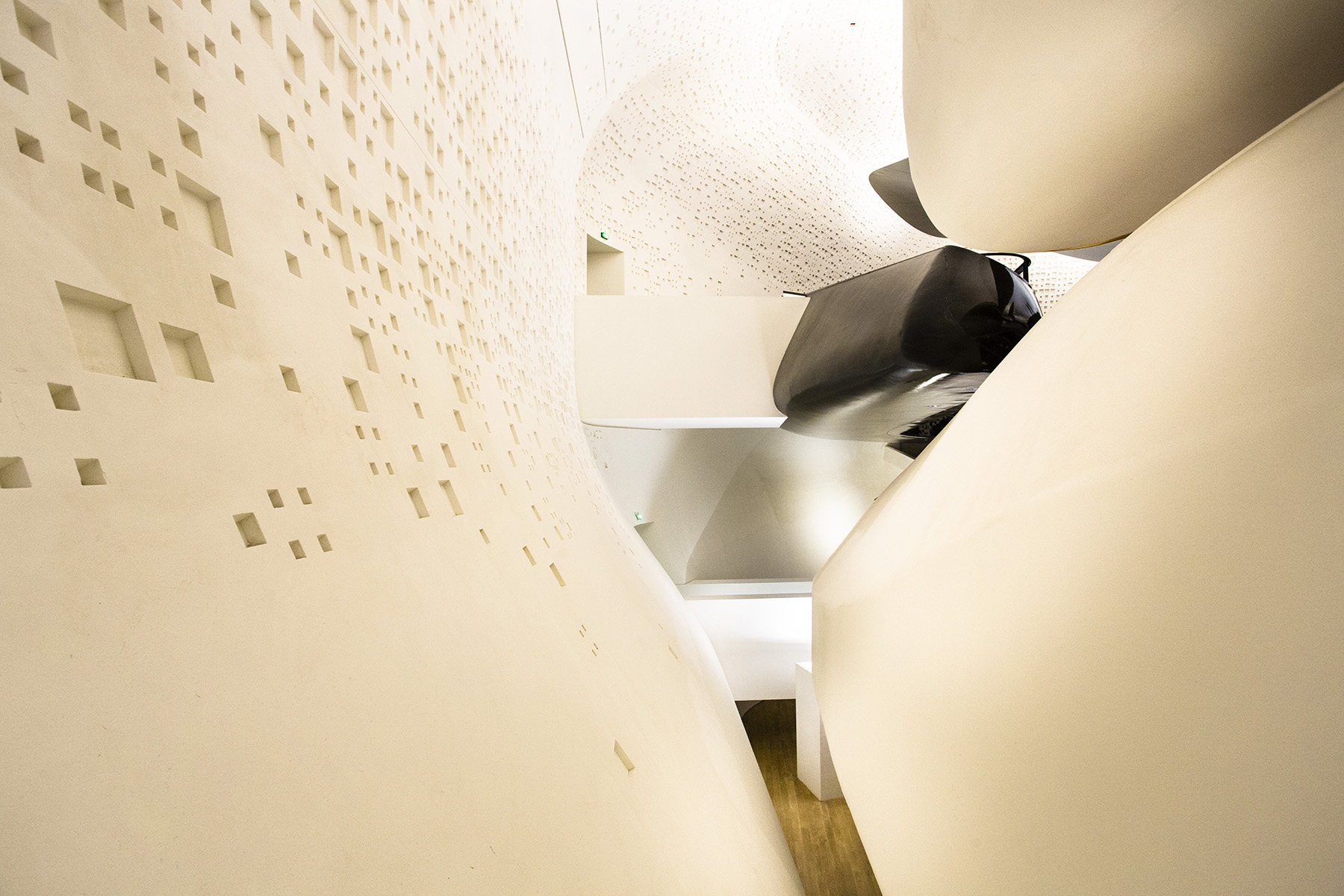

Vytvořit optimální akustické prostředí koncertního sálu bylo
klíčovým a nejtěžším úkolem sádrokartonářů. Pro dosažení předepsané zvukové
pohltivosti bylo třeba použít skutečně masivní materiál o váze 100 kg/m². To
představovalo aplikovat 10 cm silnou vrstvu sádrové omítky Lutèce®

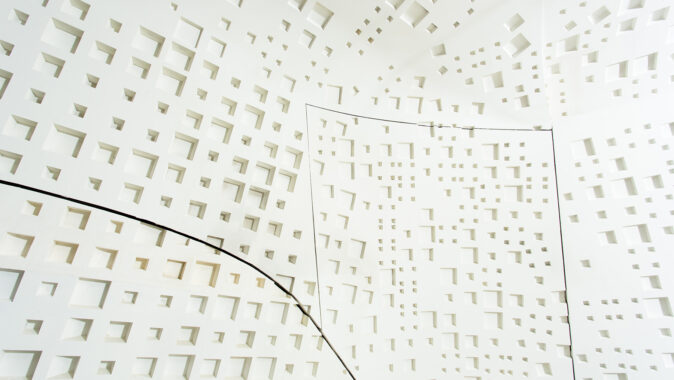

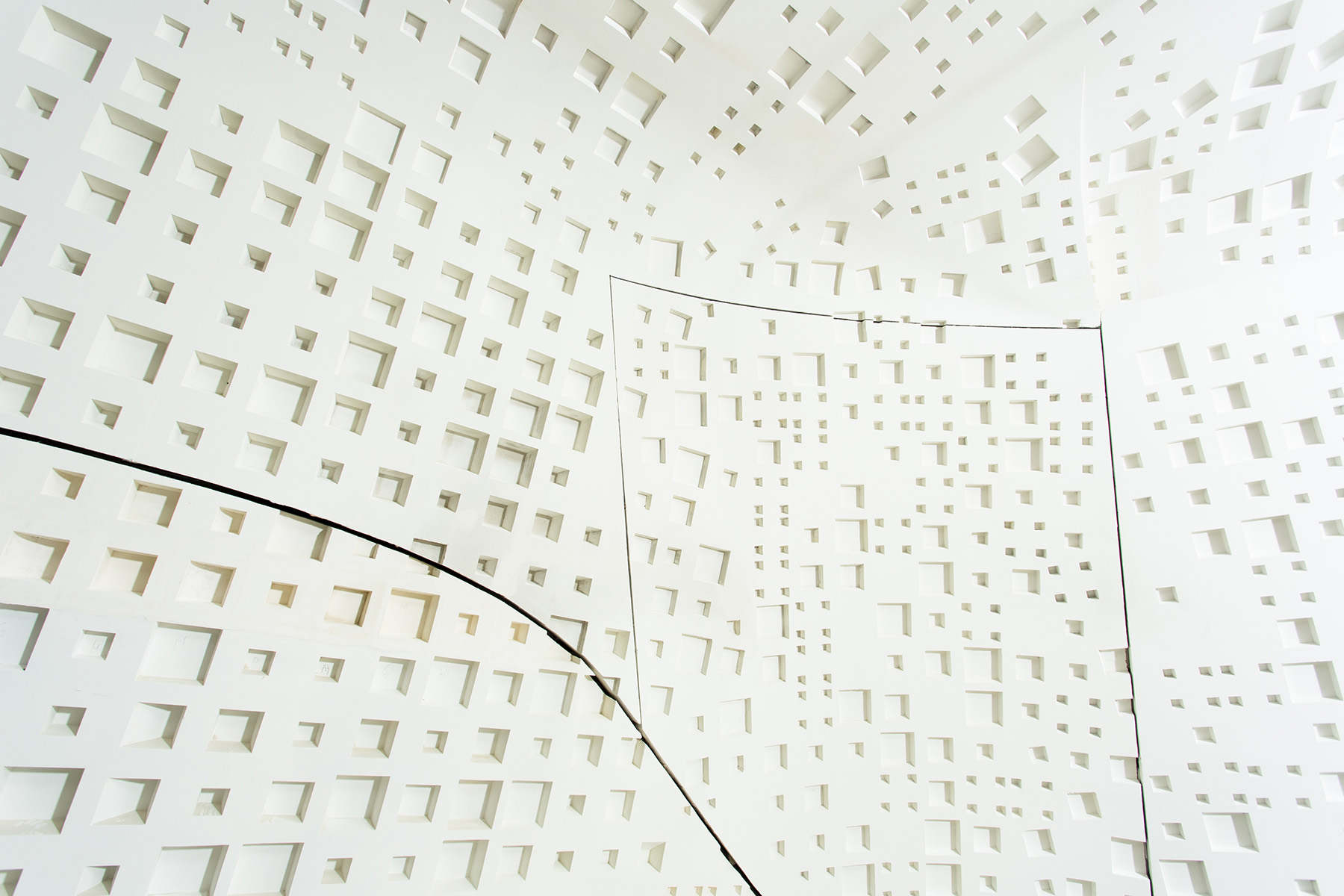

33 X Plus. Na tuto vrstvu bylo namontováno 5785 sádrovláknitých pohlcovačů
zvuku ve tvaru krychle, přičemž bylo nutno, na milimetr, dodržovat velmi
složité schéma sestávající ze sedmi různých čtvercových modulů.

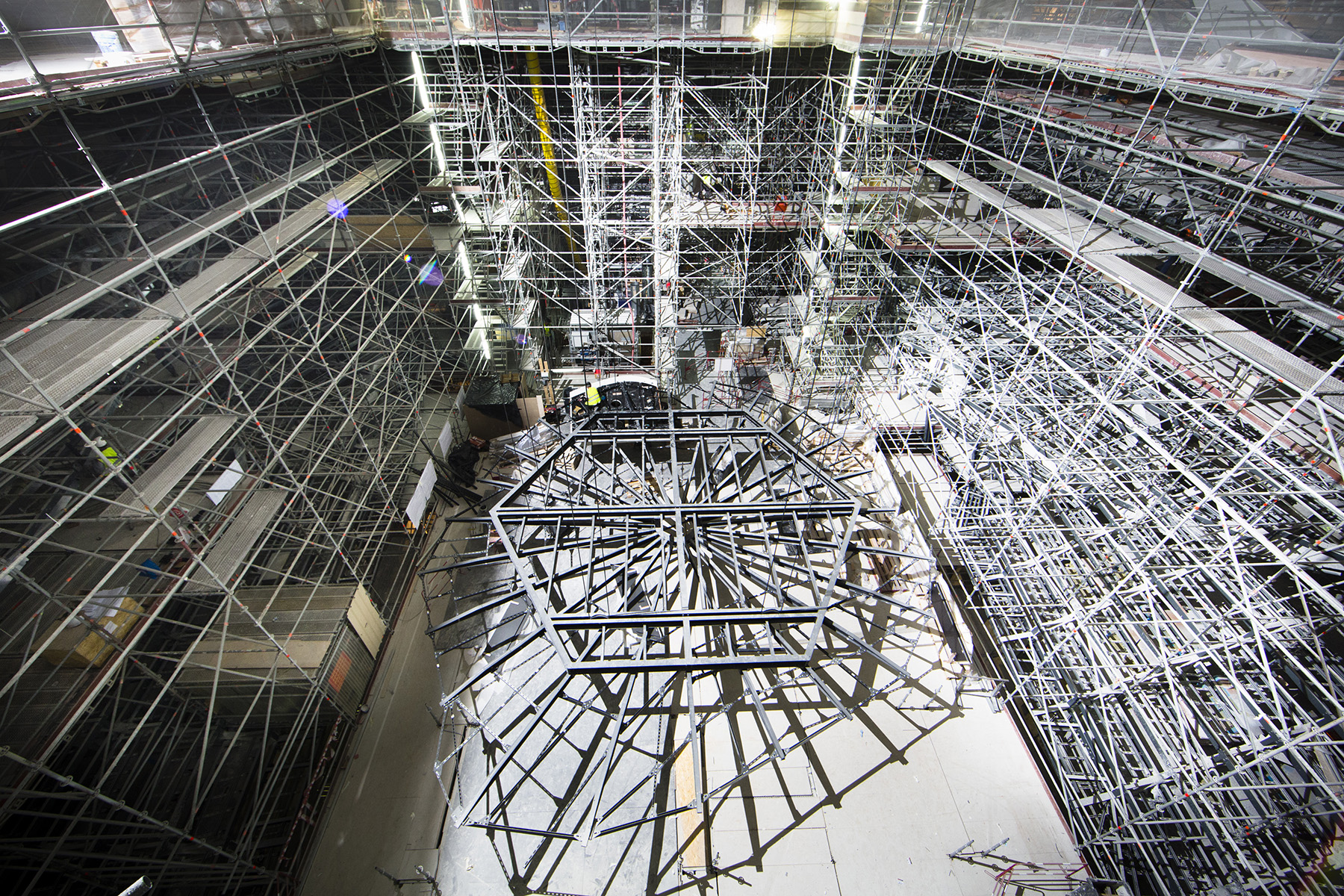

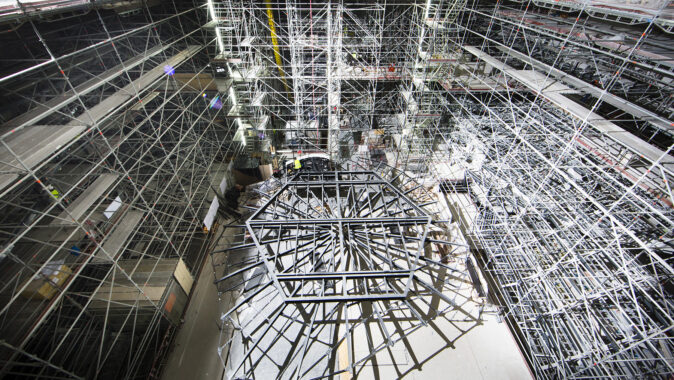

Pro montáž sádrokartonového opláštění bylo použito lešení o
výšce 20 m. Instalace profilů, izolační vlny, sádrokartonu a sádrovláknitých
modulů ve směru shora dolů zajistila perfektní napojení opláštění stěn a
stropu.
Instalace proběhla v těchto krocích:
1) Instalace roštu z profilů Placostil® M70,
připevněných do ocelových trubek kostry sálu;
2) Aplikace minerální vlny
3) Aplikace drátěné sítě připevněné na profily pomocí
cvočků;

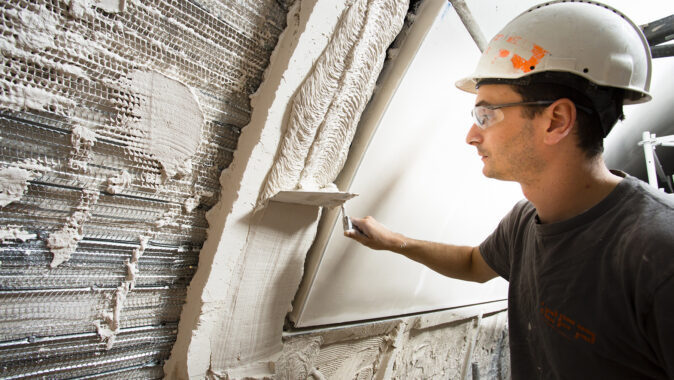

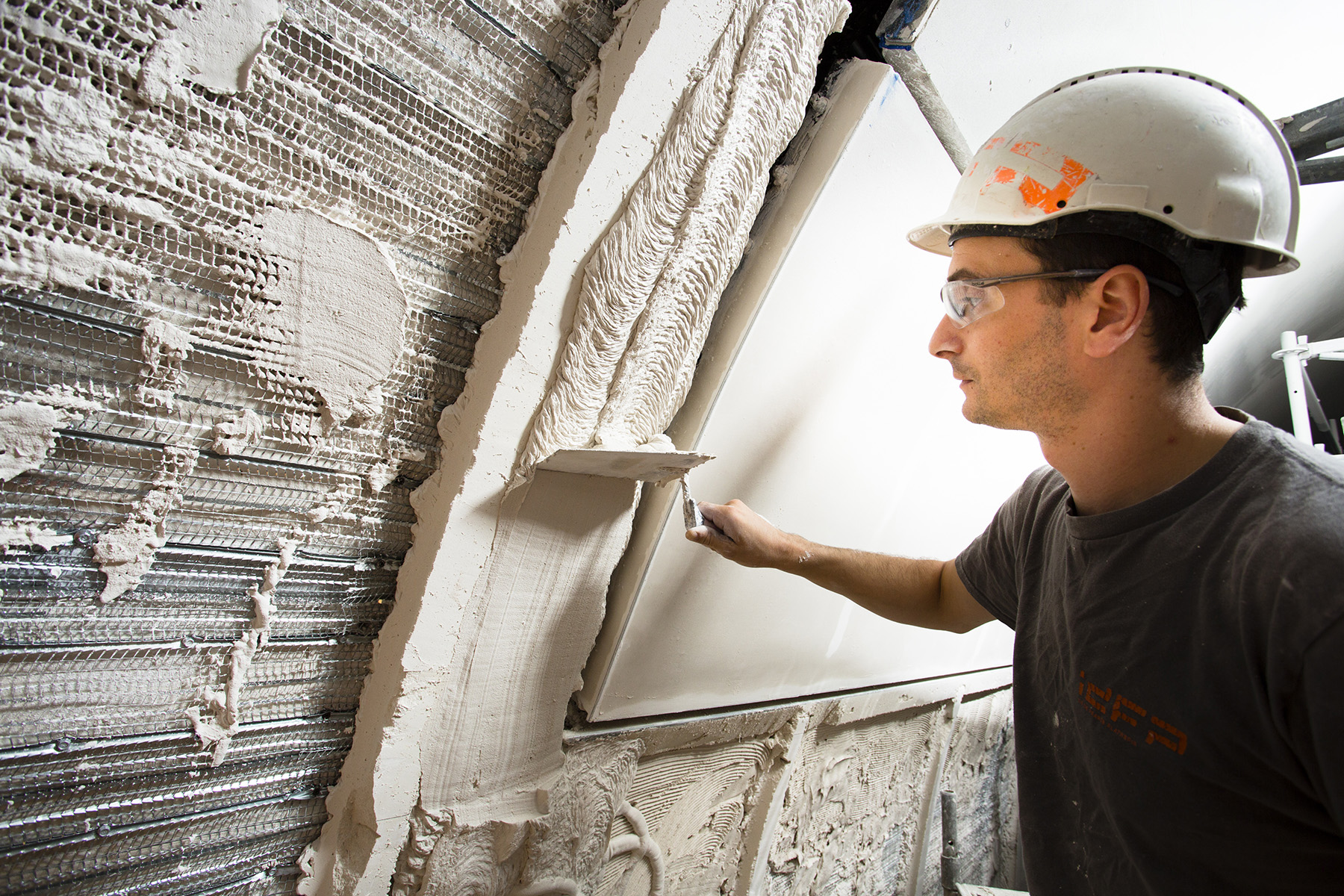

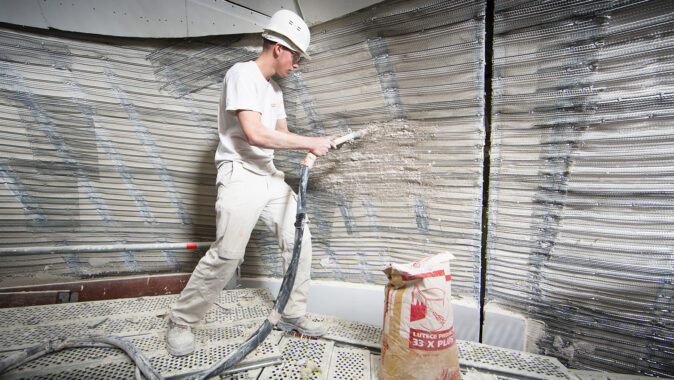

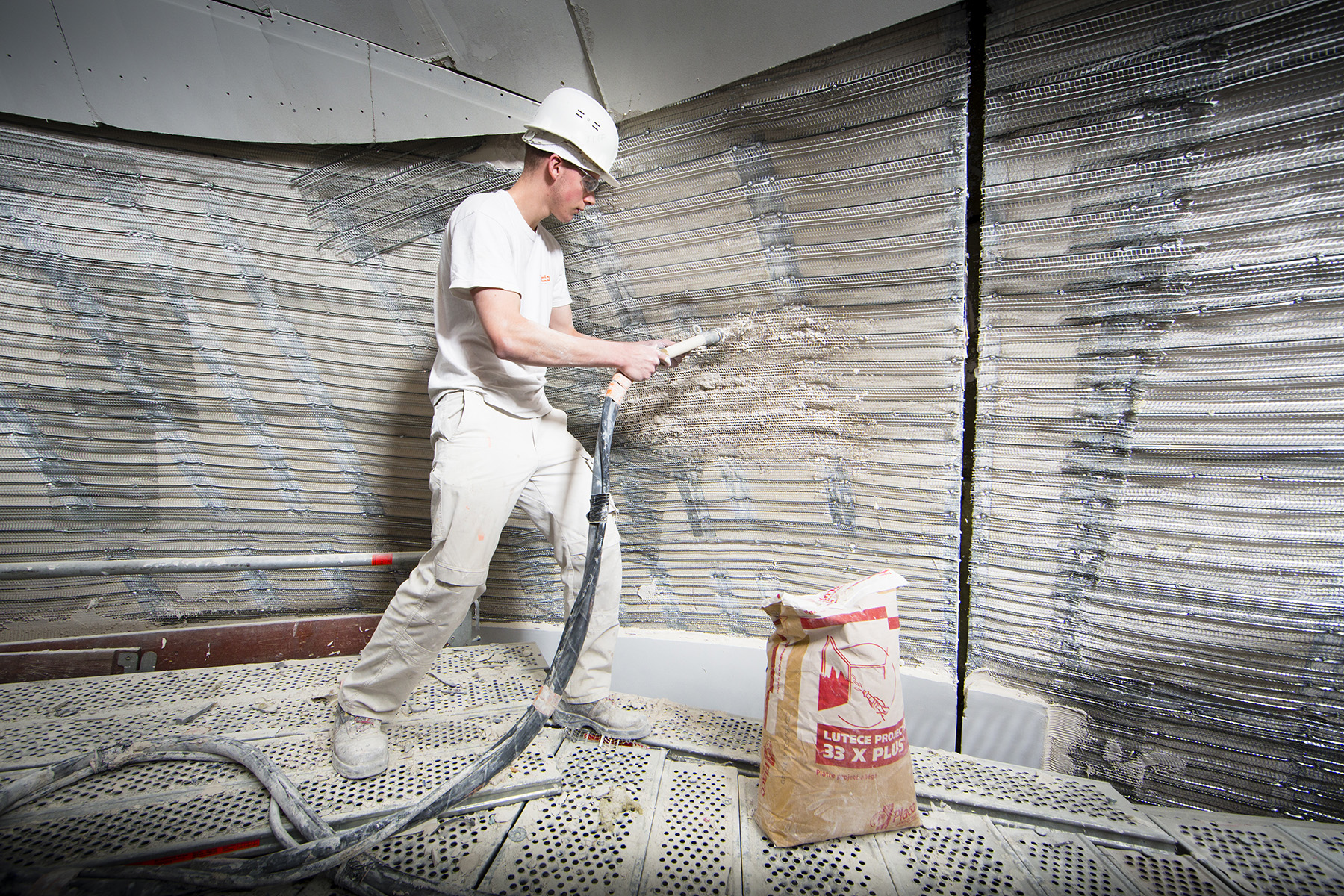

4) Na síť byla strojně aplikována sádrová omítka Lutèce®
33 X Plus. Aplikace proběhla ve dvou vrstvách po 50 mm, aby se zamezilo jejímu
popraskání. Druhá vrstva byla nanesena s menším časovým odstupem, což zajistilo
perfektní přilnavost a integritu materiálu;
5) Sádrová omítka byla nakonec uhlazena.

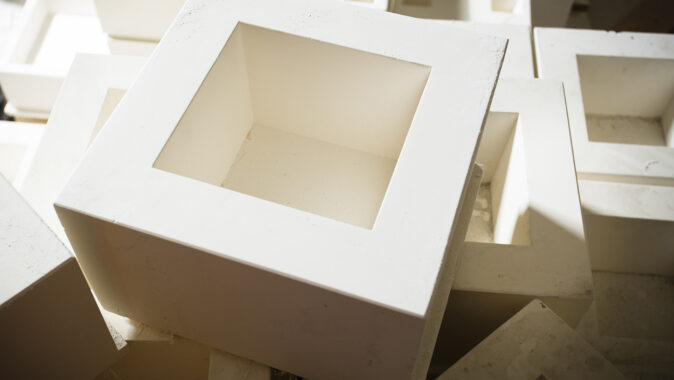

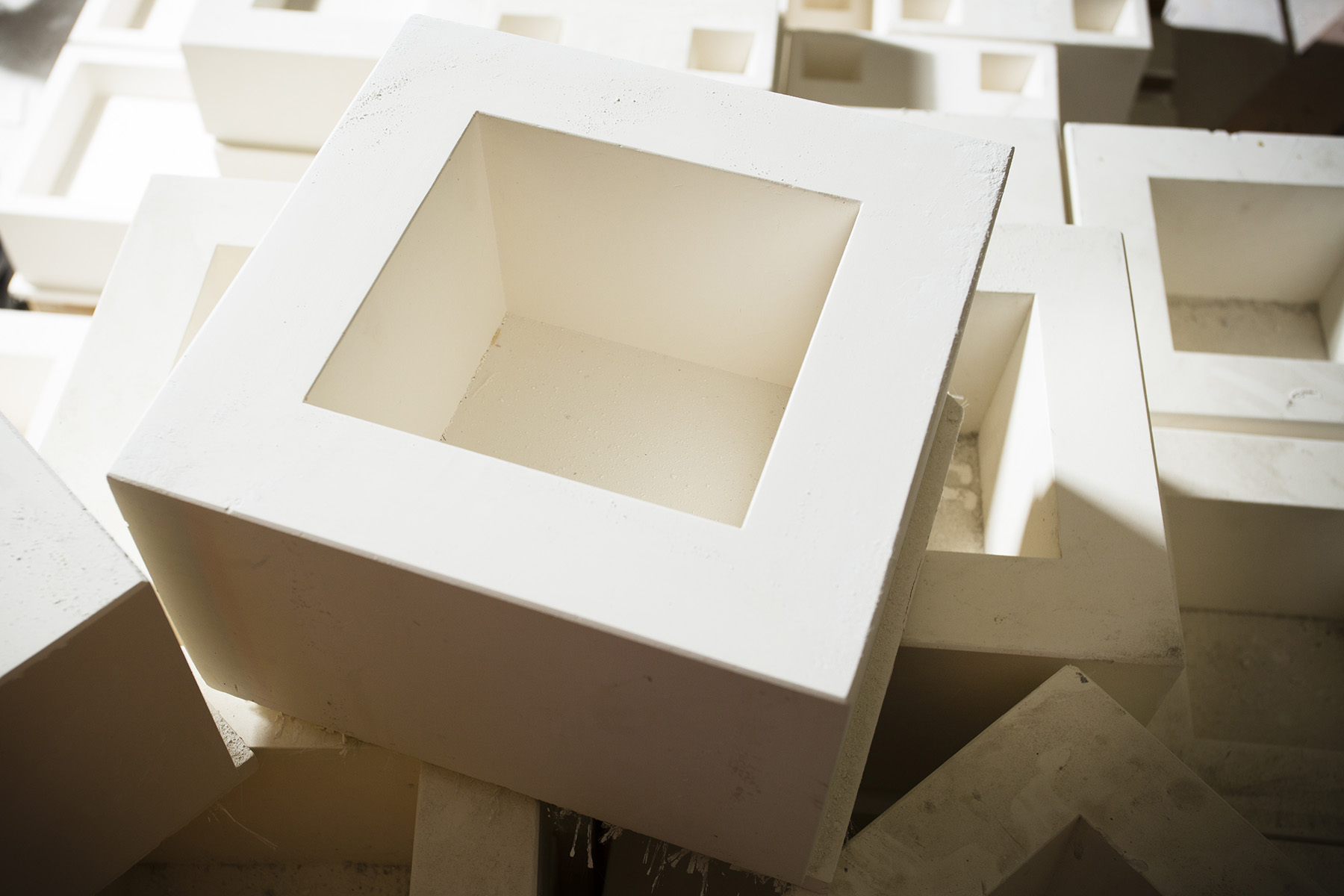

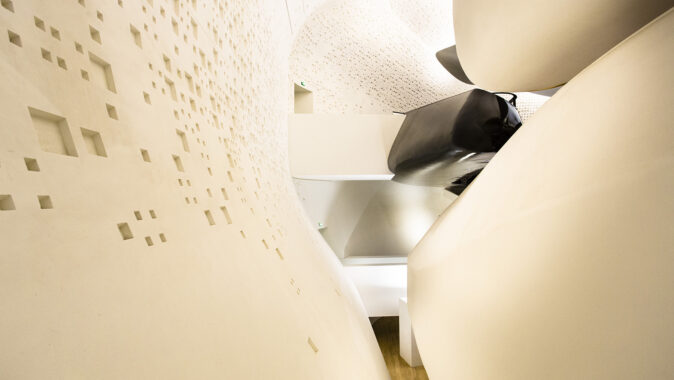

Celkem 5785 sádrovláknitých pohlcovačů zvuku bylo na omítku
namontováno ručně jeden po druhém, při přesném dodržení schématu daného
architektonickým návrhem.
Opláštění koncertního sálu představovalo zcela inovativní
stavební postupy, díky kterým realizační firma dosáhla výjimečných akustických
a estetických parametrů. Přitom bylo třeba dodržet velmi napjatý termín. Práce
probíhaly 24 hodin denně, včetně víkendů a na stavbě se pohybovalo celkem 25
sádrokartonářů.
Saint-Gobain
Gypsum International Trophy 2016
V oboru suché výstavby se jedná o zcela ojedinělou událost a
jednu z největších akcí svého druhu na světě. Kořeny této unikátní soutěže
sahají do Paříže roku 1998. Ceny přebírají zástupci firem, které tyto projekty
realizovaly, a je to pro ně vždy velmi prestižní záležitost. Projekty do
soutěže přihlašují divize Saint-Gobain Gypsum z celého světa, přičemž česká
divize Rigips se účastnila třemi projekty. Letošní, 10. ročník soutěže byl pro
Českou republiku obzvlášť významný. Poprvé v historii se slavnostní vyhlášení
konalo v Praze. Žofínský palác přivítal více než 450 hostů z 36 zemí. Mezi
hosty byli zastoupeni ředitelé realizačních firem, architekti, projektanti,
novináři a vysocí představitelé společnosti Saint-Gobain.
Publikováno v časopise Stavba č. 3/2016, str. 58-59
