Projektujte realisticky!

Víte, co znamená a jaké výhody v sobě skrývá zkratka BIM? Pochází z anglického výrazu Building Information Modelling a přináší moderní způsob vytváření a správy dat o budově během celého jejího životního cyklu – od návrhu, přes výstavbu až po správu. BIM tedy usnadňuje život nejen projektantům, ale i investorům, správcům budov, stavebním firmám i montážním pracovníkům. Jaké inovace nabízí projektantům TZB a instalatérům?

Asi nejznámější a nejpoužívanější software, který uvádí technologii BIM do praxe, je program Revit. Každá profese, která se podílí na projektování budovy, má v rámci tohoto programu svou specializovanou verzi, která je kompatibilní s ostatními. Architekt používá Revit Architecture, statik Revit Structure, specialista TZB pak Revit MEP a podobně. Všichni si mezi sebou předávají jednotlivé části návrhu, které ve výsledku vytvoří kompletní BIM model budovy. Ten obsahuje geometrické a popisné informace, které slouží jako otevřená databáze o stavbě. Místo klasického výkresu je výstupem projektových prací podrobný 3D model, který slouží nejen pro samotnou realizaci stavebních prací, ale i následně pro správu budovy po dobu celého životního cyklu.

Všechny výhody výsledného modelu ale závisí na precizním zadávání (modelování) všech komponent, ze kterých je stavba nebo jednotlivé její části složena. Například v případě návrhu vnitřní vodovodní instalace je potřeba do programu zadat veškeré typy trubek, kolen, T-kusů a tvarovek, které se v dané instalaci mohou vyskytovat.

Knihovny produktů ušetří práci s modelováním
Náročné modelovací práce mohou projektantům ušetřit dodavatelé stavebních materiálů, kteří poskytují 3D modely celého svého portfolia produktů. Projektant si v takovém případě jen stáhne knihovnu daných prvků a již jen staví model jako stavebnici. 3D modely jednotlivých prvků svých plastových potrubních systémů zpřístupnil například výrobce Wavin Ekoplastik. Jeho knihovny zahrnují kompletní portfolio produktů určených pro tvorbu TZB instalací včetně všech nutných specifik, jako jsou např. aplikace navařovacích sedel pro případ tvorby T kusu v systému PPR, práce s excentricitou v rámci rozvodů vnitřní kanalizace, možnost tvorby různých typů odboček – 90° nebo 45° a podobně. V rámci knihoven je navíc doprogramována celá řada dalších inteligentních funkcí a nástrojů pro automatickou tvorbu technických detailů, které nejsou při použití generických Revit knihoven uživateli běžně k dispozici.

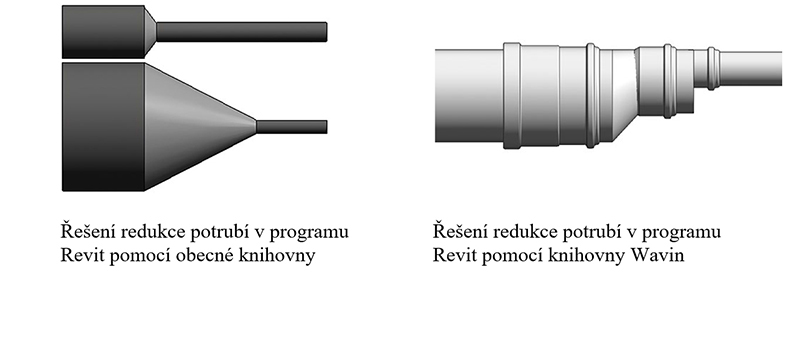

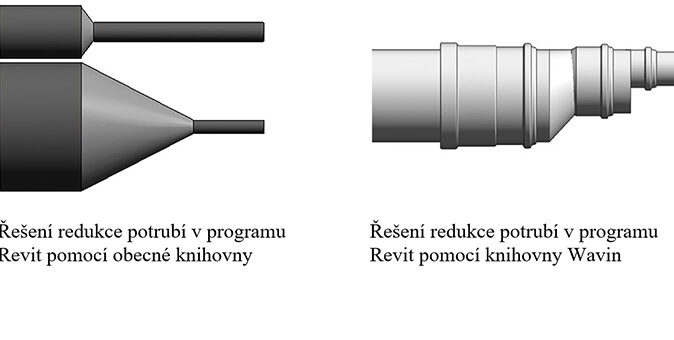

Příkladem takového detailu může být třeba řešení redukce v instalaci (obr. 1).
Zatímco obecná knihovna prvků, která je součástí programu Revit, nabídne projektantovi jen schématický obrázek redukce, speciální knihovna reálných prvků již konkrétní produkt. Schématický obrázek přitom může být v řadě případů relativně zavádějící, například při projektování vnitřní gravitační kanalizace je nutné instalovat pouze excentrické redukce tak, aby horní hrana potrubí byla vždy v rovině. Schématický obrázek prvku tedy může snadno způsobit, že při montáži bude použit špatný prvek, anebo že model nebude odpovídat realitě. Ke správnému využití metodiky BIM pro projekční fázi, kde je nutná přesnost a věrohodnost modelu stavby, je proto nutné použít knihovny, které nabídnou reálné aktuální portfolio produktů včetně jejich přesných rozměrů.
podle podkladů společnosti Wavin Ekoplastik
