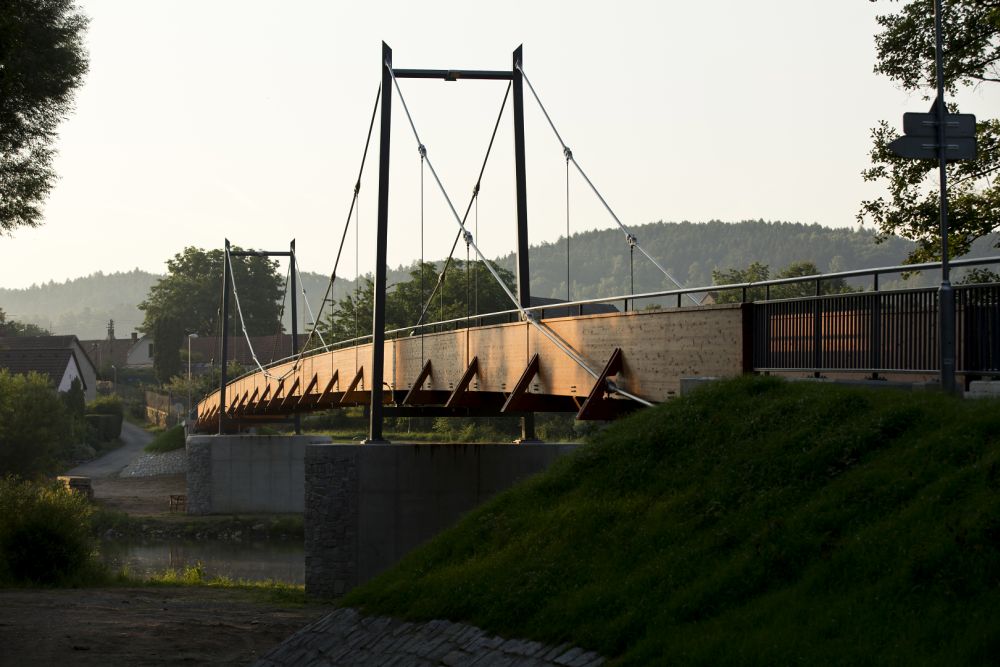

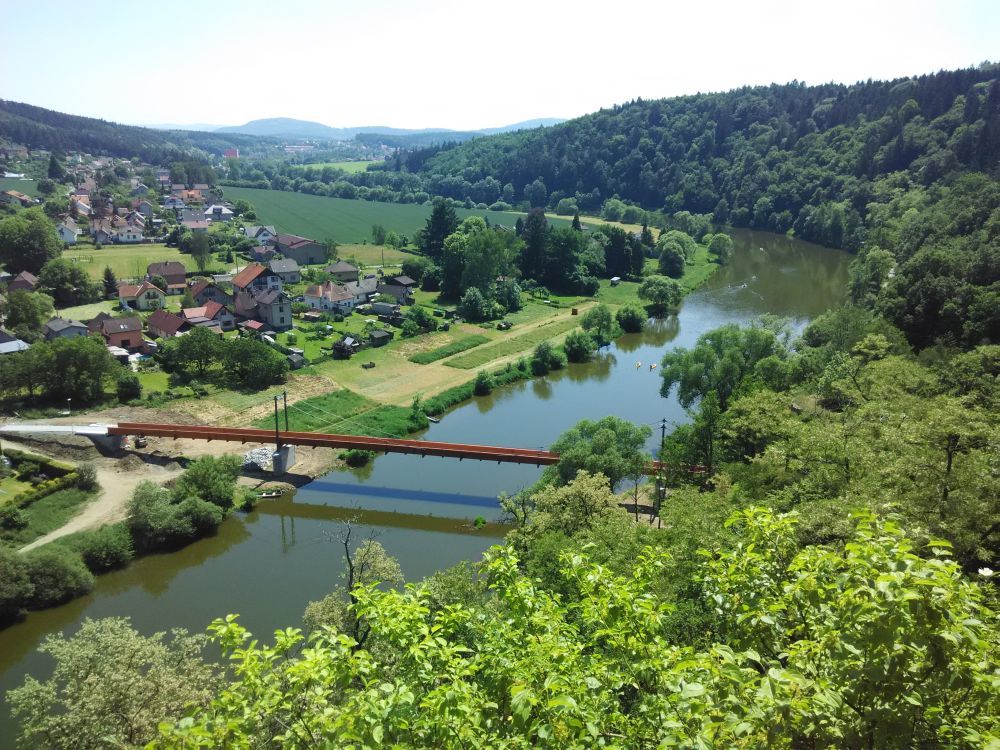

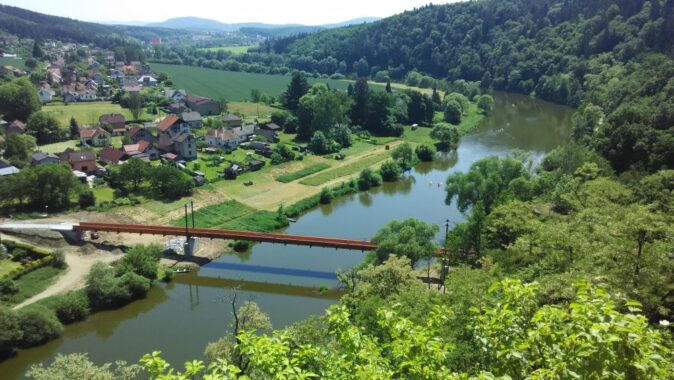

Lávka byla vybudovaná u obce Zbořený Kostelec, kde převádí
cyklostezku přes řeku Sázavu. Její jedinečnost spočívá v použití systému visuté
konstrukce v kombinaci s dřevěným ztužujícím třípolovým spojitým nosníkem a
také v uplatnění dřeva v mostní konstrukci s celkovou délkou 130 m při rozpětí
hlavního pole 65 m.

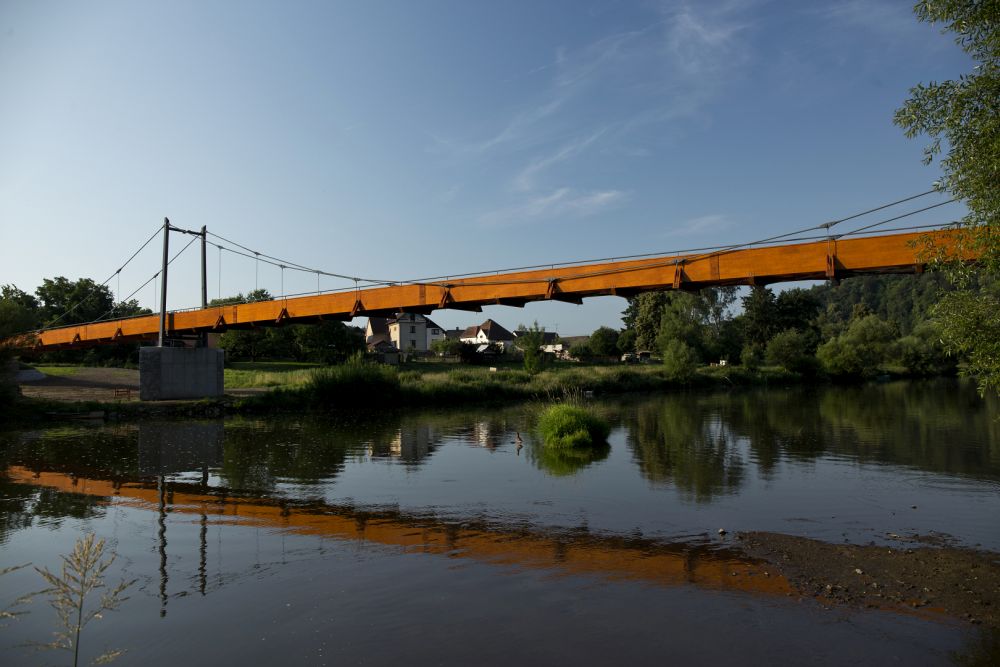

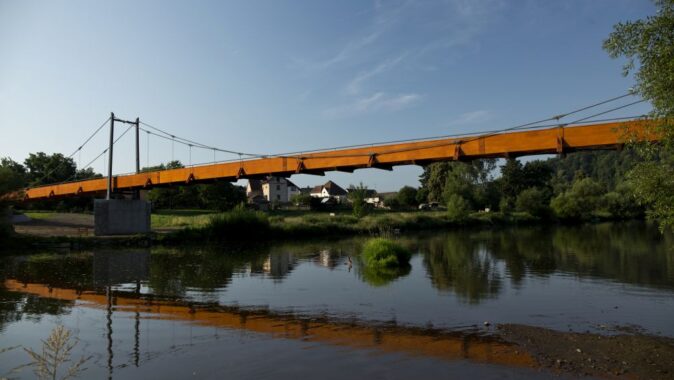

Třípolová lávka je součástí stavby Komunikace pro cyklisty v úseku Čížov –
Zbořený Kostelec – Týnec nad Sázavou, která je dílčí etapou na mezinárodní
cyklostezce Greenway Praha – Vídeň. Její visutá konstrukce s dřevěnou mostovkou
navazuje na tradici řetězových mostů. Tři pole jsou o rozpětí 32,5 + 65,0 +
32,5 m, šířka průchozího prostoru je 2,5 m. Výškově je niveleta v celé délce
lávky vedena v zakružovacím oblouku o poloměru 2167 m. Geometrie konstrukce
respektuje požadavky průtočného profilu řeky Sázavy při povodňových hladinách

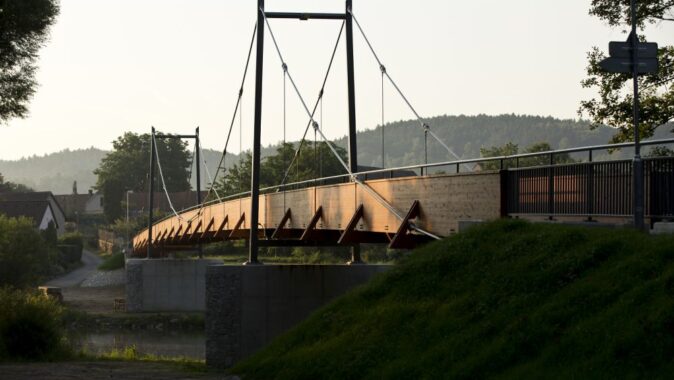

stoleté vody. Nosný systém tvoří nosné řetězy a zavěšené dřevěné parapetní
nosníky. Články nosných řetězů jsou z tyčových táhel Macalloy o průměru 64 mm z
oceli S460. Svislé závěsy o průměru 20 mm jsou také z oceli. Parapetní nosníky

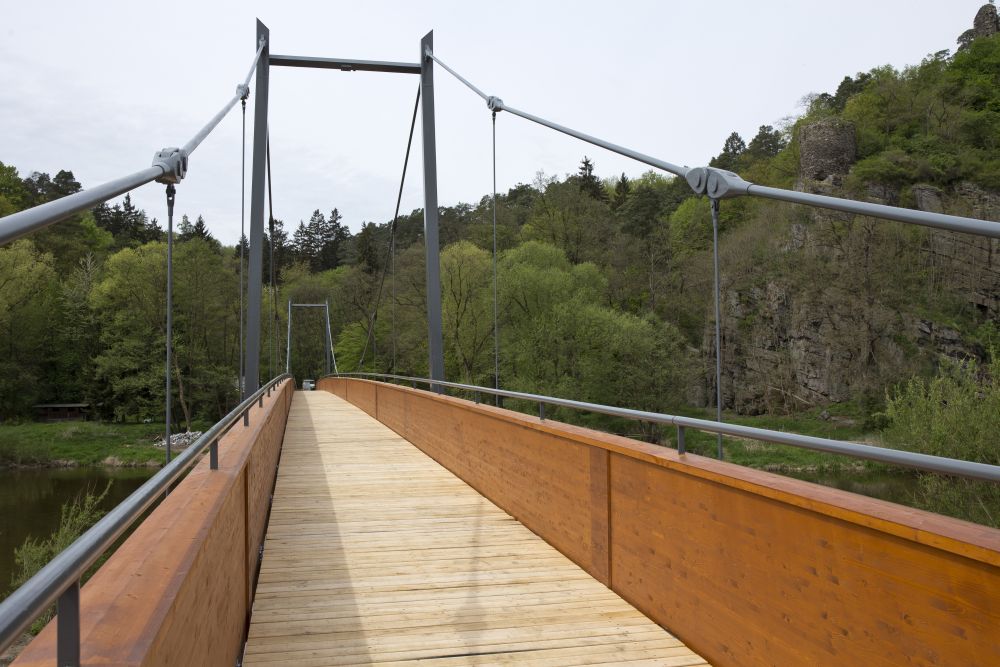

byly navrženy z lepeného lamelového dřeva v průřezu 1200 x 220 mm. Lávka

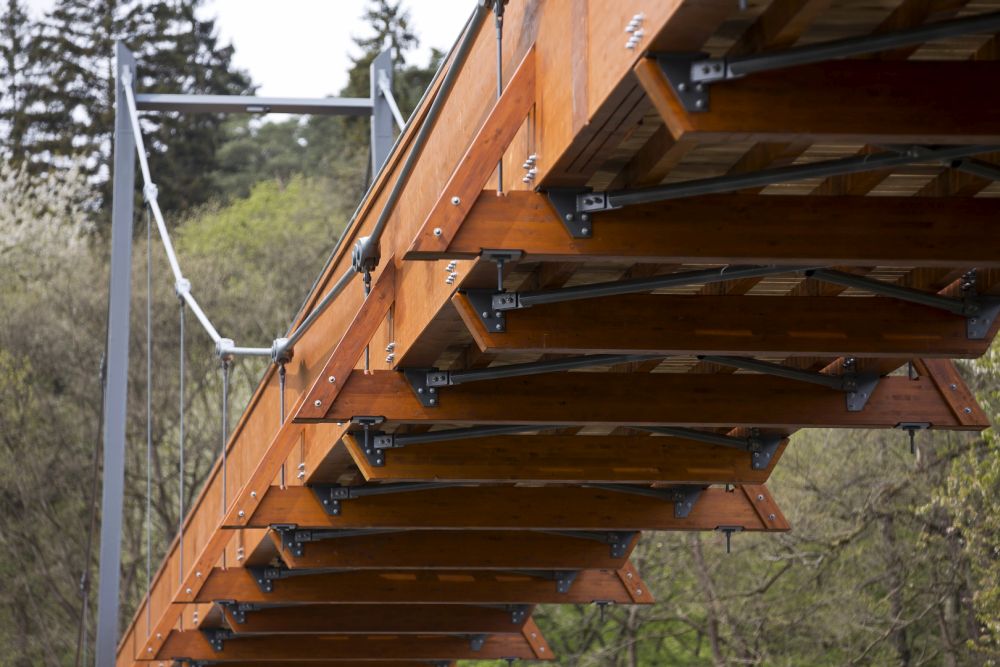

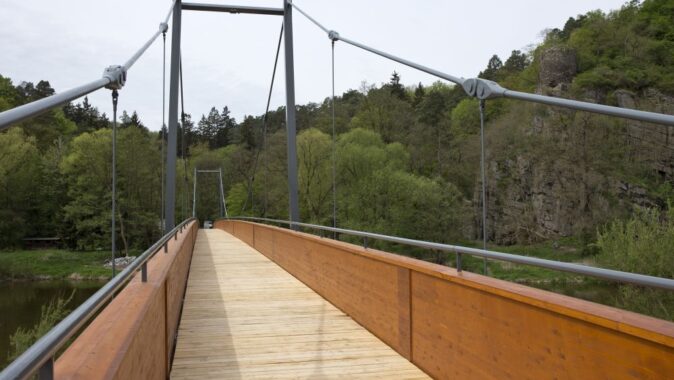

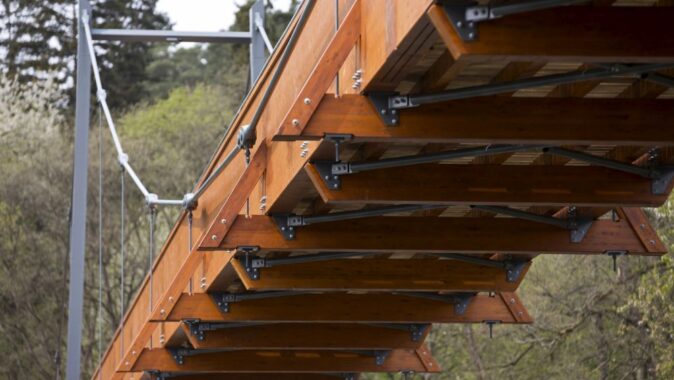

má dřevěnou mostovku složenou z příčníků, podélníků a dubových fošen. Pod
mostovkou je vodorovné příhradové ztužení z diagonálních ocelových trubek.
Spodní stavba je masivní železobetonová a tvoří ji krajní opěry a dva mezilehlé
pilíře. Založení opěr i pilířů je hlubinné na skupině mikropilot.
Výstavba probíhala postupnou montáží dřevěných parapetních nosníků, které byly
po zkompletování zavěšeny na nosné řetězy z tyčových táhel.
Montáž nosné
konstrukce
Uspořádání a rozměry konstrukce byly od začátku koordinovány
s požadavky výroby a montáže. Rozhodujícím kritériem výroby a montáže
nosné konstrukce bylo montážní dělení parapetních nosníků, do značné míry dané
omezením při dopravě a přístupem na stavbu. V průběhu zpracování realizační
dokumentace stavby bylo předloženo několik montážních postupů. Projektant na
základě zkušeností s montáží obdobných konstrukcí předpokládal montáž bez
provizorních podpěr v hlavním poli. To znamená montáž nosných řetězů, závěsů a
příčníků v prvním kroku, s následným zavěšováním předmontonaných dílců délky
10–13 m. Dílce by byly sestaveny z parapetních nosníků, mezilehlých příčníků,
zavětrování a podélníků.
V tomto případě vychází délka dílce ze způsobu osazení vždy na dva a dva
závěsy. V průběhu postupného zavěšování se pak dílce spojovaly dočasným kloubem
tak, aby se nebránilo přirozené deformaci visuté konstrukce. Po vyhodnocení
technologických možností a analýzy rizik byl postup výstavby upraven: v prvním
kroku byla na definitivních podpěrách a čtyřech provizorních bárkách smontována
dřevěná konstrukce, poté se sestavily nosné řetězy včetně závěsů a osadily se
na ocelové pylony. Po zaměření a rektifikaci konstrukce se připojily závěsy na
příčníky s následným spuštěním konstrukce a aktivací spolupůsobícího systému
visuté konstrukce a parapetních nosníků. Dřevěná konstrukce byla montována na
obou březích symetricky směrem od opěr do středu hlavního pole.

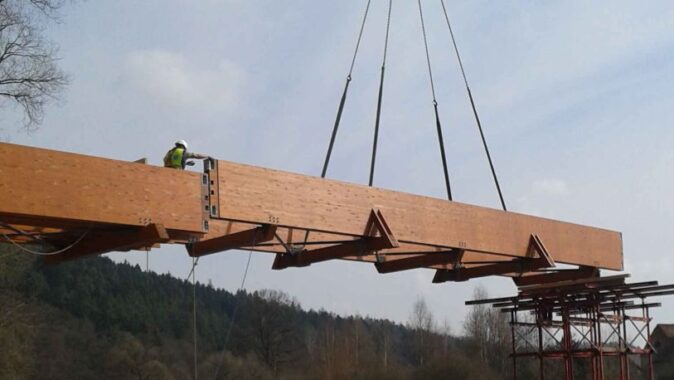

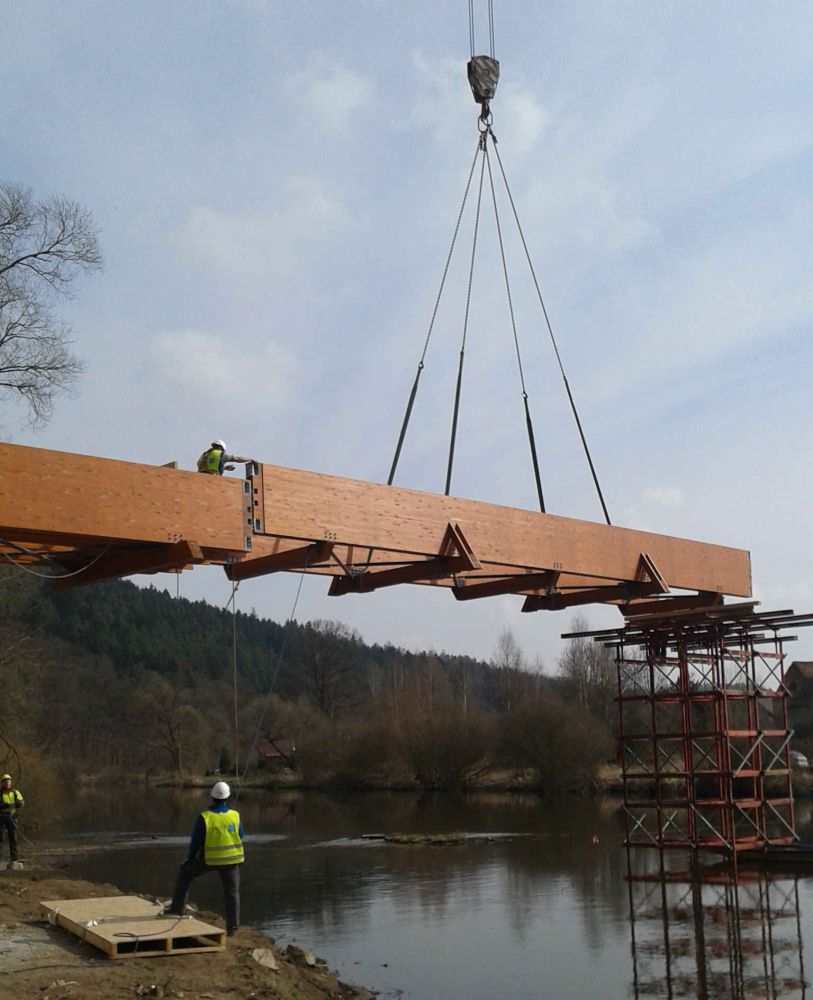

Parapetní nosníky byly na stavbu dopraveny v délkách 16,3–21,0 m. Na
pracovní ploše byly nejprve sestaveny dílce z parapetních nosníků, příčníků a
vodorovného zavětrování. Ty byly následně jeřábem uloženy na provizorní podpěru
a připojeny montážním stykem k předchozímu dílci. Montážní styk parapetních
nosníků byl navržen jako tuhý kolíkový přípoj s dvojicí vložených plechů. Pro
usnadnění montáže jsou vložené plechy na konci opatřeny čelní deskou, přes
kterou je pomocí vysokopevnostních šroubů realizován přenos sil mezi dílci.
Efektivní postup
Hloubka koryta řeky v místě přemostění se pohybuje v rozmezí jednoho
metru, proto bylo zvoleno podepření lehkou podpěrnou konstrukcí ze systémových
prvků, která byla postavena na urovnaném dně. I přes nepříznivé povětrnostní
podmínky – vichřici a vytrvalý déšť – kdy se hladina řeky zvýšila o 0,75 m,
tyto bárky plně vyhovovaly. Osazení dřevěné konstrukce ze sedmi dílců, předem
smontovaných na břehu, osazení závěsného systému, kompletní montáž a aktivace
byla provedena během dvaceti dnů. Pro osazení jednotlivých dílů dřevěné
konstrukce se použil s výjimkou středního dílu lávky stotunový jeřáb, pro
středový díl dvousettunový jeřáb.
V průběhu montáže nosné konstrukce byly rozhodující fáze výstavby
geodeticky kontrolovány a dřevěné konstrukce i visuté pasy byly průběžně
rektifikovány. Poslední zaměření se provedlo na aktivované nosné konstrukci po
odstranění provizorních podpěr (v této fázi působilo 70 % ze stálého zatížení).
Vyhodnocení skutečného průhybu konstrukce prokázalo velmi dobrou shodu s
výpočetním modelem. Po dokončení montáže následovala statická a dynamická
zatěžovací zkouška. Její výsledky
opět potvrdily, že konstrukce se chová dle předpokladů a bezpečně splňuje
požadovaná kritéria z hlediska dynamické odezvy a pohody chodců.
Hana Vinšová
Článek vyšel v časopise Stavitel 11/2016
Investor: Středočeský kraj
Generální projektant a zpracovatel předchozích stupňů projektové dokumentace:
NOVÁK & PARTNER, s.r.o.
Projektant RDS mostního objektu: Valbek, spol. s r.o. – Ing. Martin Sedmík,
Ing. Jiří Jachan, spoluautoři Přemysl Šafařík, Ing. Libor Svoboda
Dodavatel: HOCHTIEF CZ a. s.
