Energeticky úsporná budova institutu RAL
(25. 1. 2019) Skleněné lamely Schüco ALB se otáčejí za sluncem - poskytují stín a zabraňují přehřívání kanceláří
Energeticky úsporná budova institutu RAL

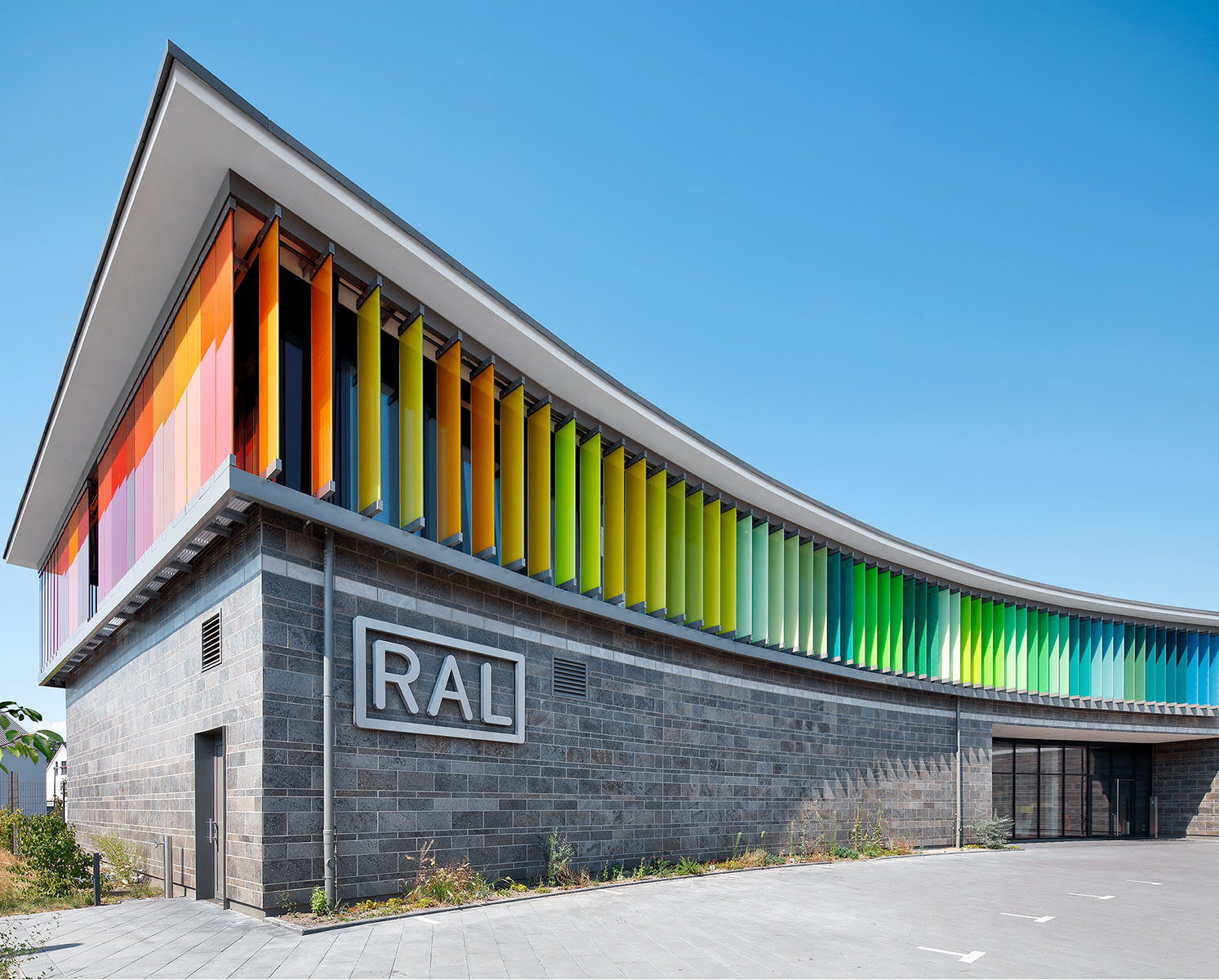

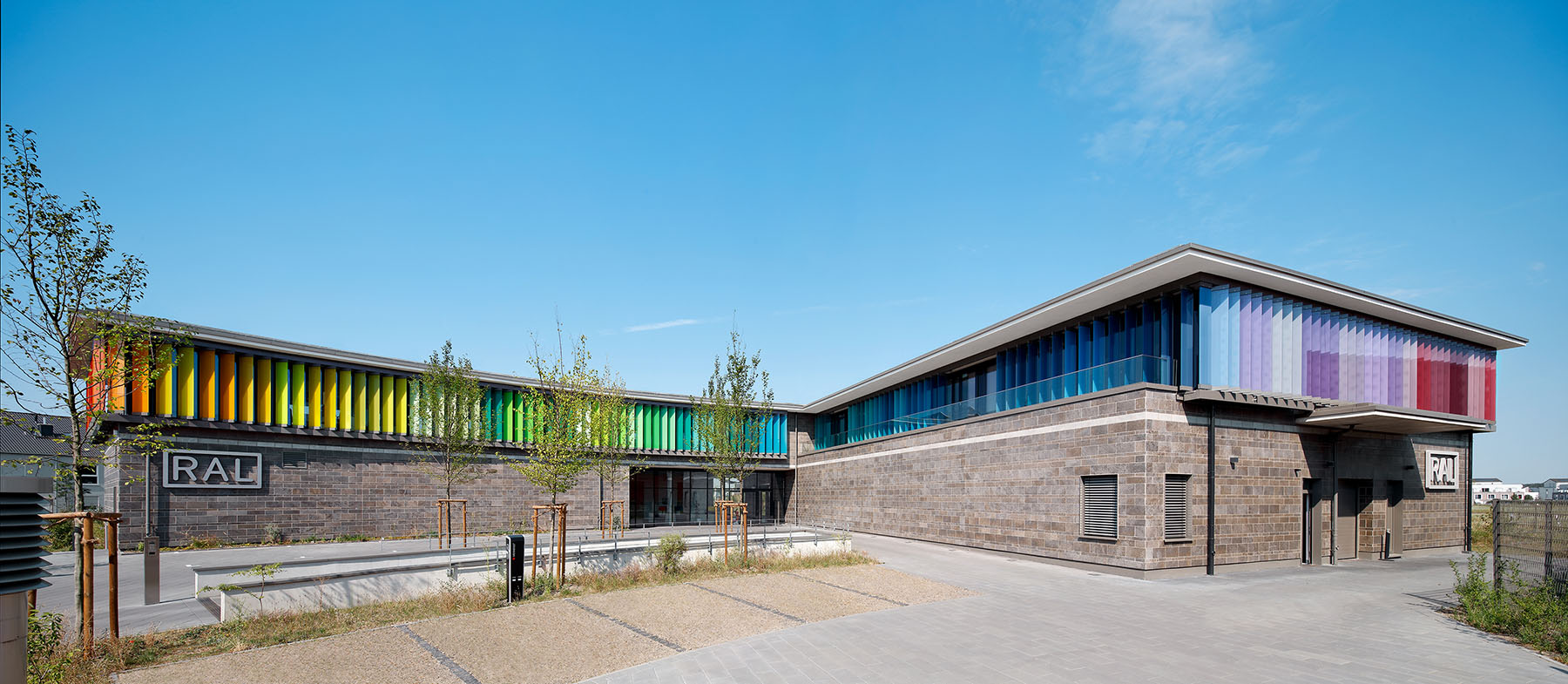

Fasáda
nového sídla institutu RAL v Bonnu nenechá nikoho na pochybách, kdo je klientem
a uživatelem této budovy. Celkem 428 velkoformátových skleněných lamel Schüco
ALB poháněných solární energií poskytuje
stín a zároveň chrání před přehříváním téměř všechny kanceláře i zasedací
místnosti. Budova vyniká originálním řešením skleněných, sítotiskem obarvených
lamel v téměř nekonečné stupnici barevných odstínů RAL, která je již více než
90 let neodmyslitelně spjata s tímto Německým institutem pro zajišťování
kvality a certifikaci.
Reprezentativní, bezbariérové a
neuvěřitelně energeticky úsporné kancelářské a skladové prostory institutu RAL
– Deutsches Institut für Gütesicherung und Kennzeichnung (Německý institut pro
zajišťování kvality a certifikaci) – a její dceřiné společnosti RAL gGmbH leží
v obchodní zóně Am Mühlenbach v Bonnu. U příležitosti svého návratu do rodného
Bonnu si tento zavedený institut s dlouhou tradicí přál vybudovat nové sídlo,
které by ztělesňovalo jeho hodnoty. Realizace projektu byla úspěšně dokončena v
roce 2017. „Funkčnost, kvalita života, identita na té nejvyšší technické a
udržitelné úrovni díky nejmodernějším prvkům a technologiím používaným v
každodenním provozu, s kvalitními výrobky a službami certifikovanými institutem
RAL.“ Svou vnější podobou měla stavba ještě překonat tyto „vnitřní hodnoty“ a
stát se prvotřídní a atraktivní budovou, která jasně odkazuje na základní
odbornost institutu RAL a sama o sobě představuje nápaditý solitér.

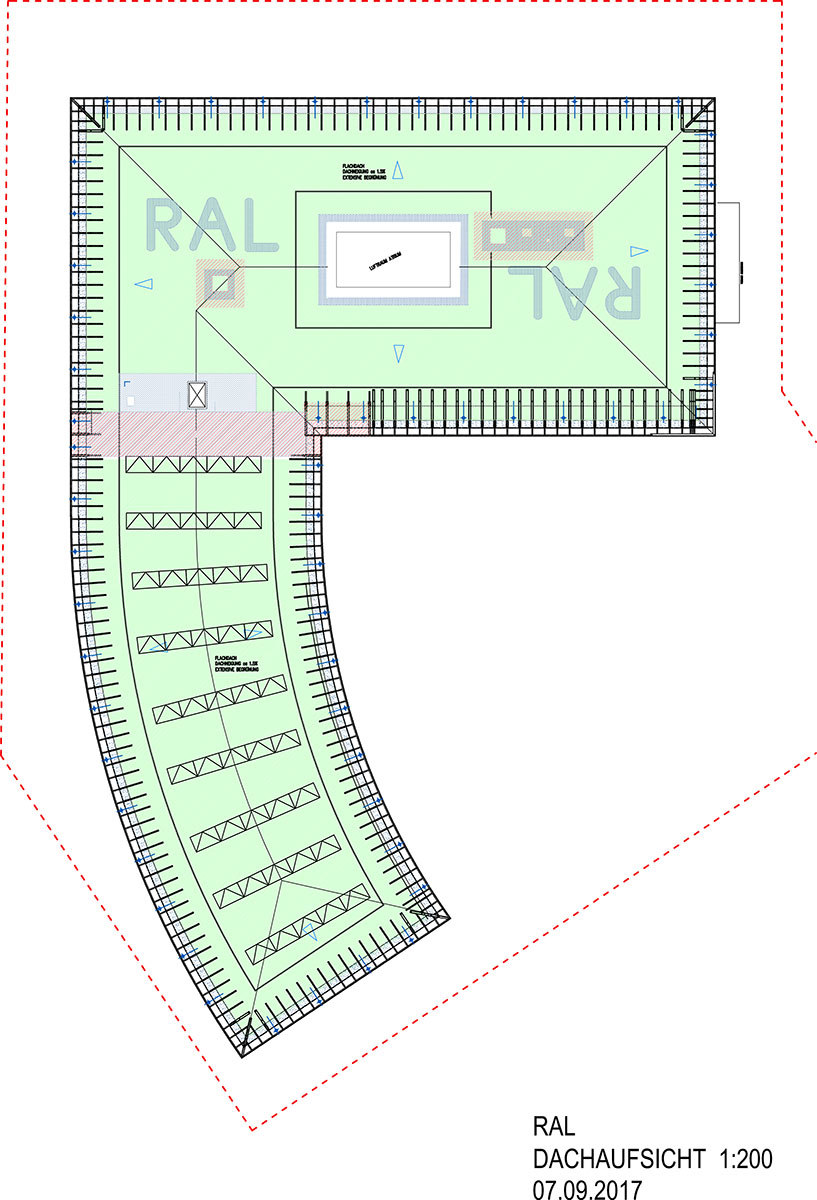

Zaoblená stavba mezi
pravoúhlými budovami
Západní
stranu nového technologického parku „Am Mühlenbach“ zastavěnou budovami
funkčních, přísně pravoúhlých tvarů se rozhodlo ozvláštnit Architektonické
studio Frank Piotrowski a navrhlo lehce zaoblený objekt. Projekt se inspiroval
přilehlým územím rozsáhlé údolní nivy, podle které se obchodní zóna Mühlenbach
jmenuje. Napětí mezi pravoúhlými a oblými formami umožnilo realizovat v
novostavbě neobvyklé dispozice místností v rámci vymezeného prostoru.

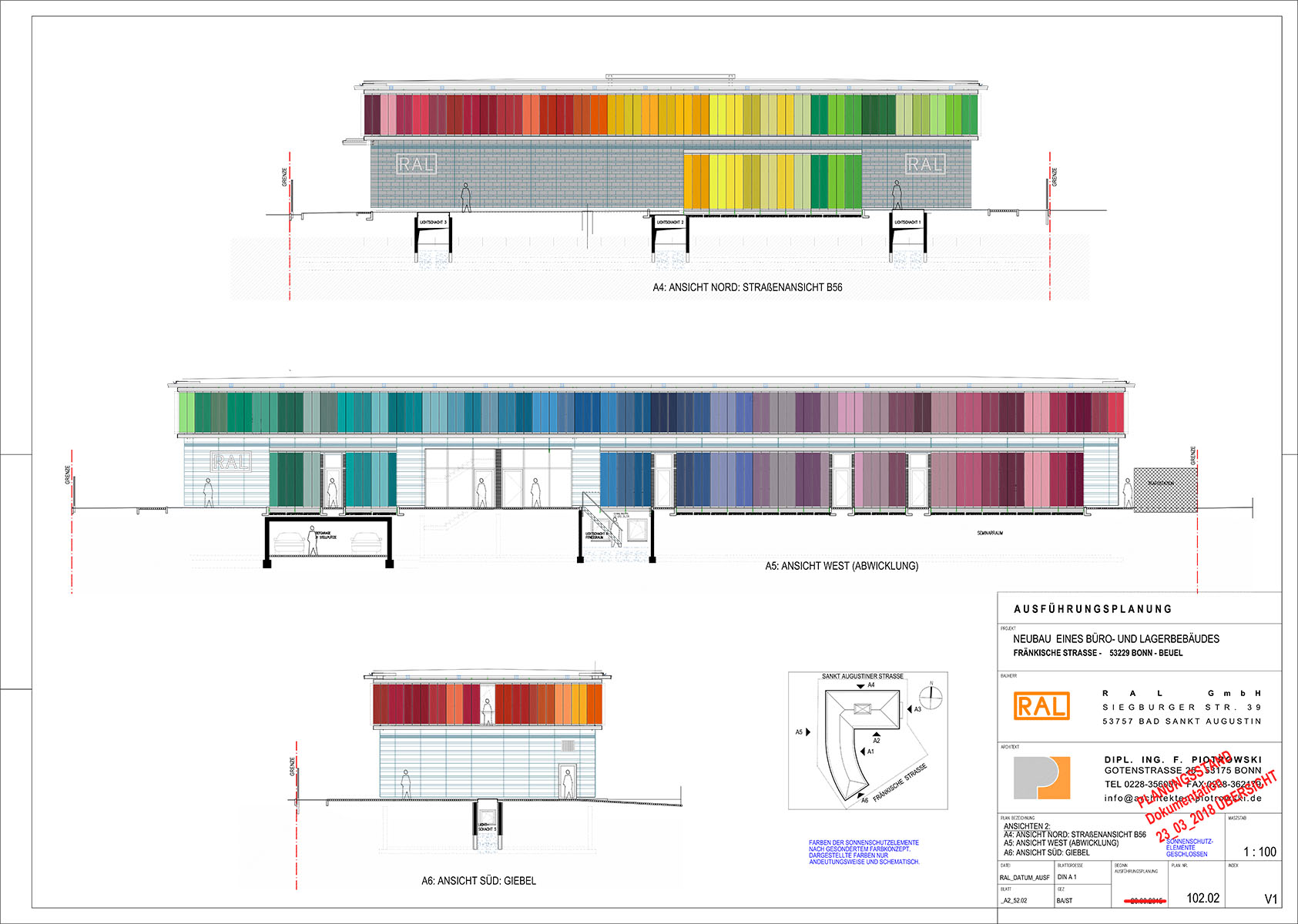

Část stavby v ulici Sankt
Augustiner Straße, která čelí nejnáročnějšímu provozu a z důvodu své orientace
na sever se také nejobtížněji zařizuje, má přísně pravoúhlý tvar. Nachází se
zde nezbytné podzemní parkoviště, hlavní skladové prostory a moderně
technologicky vybavené barevné laboratoře v přízemí a také kancelářské atrium v
prvním patře. V rámci tohoto uspořádání lze snadno a nerušeně provádět
naskladňování i vyskladňování materiálu. Fasáda skladu nemá okna a může tak
sloužit i jako reklamní plocha – nachází se na ní bílé podsvícené logo, díky
kterému je nové sídlo institutu RAL snadno identifikovatelné podle známého
designu.

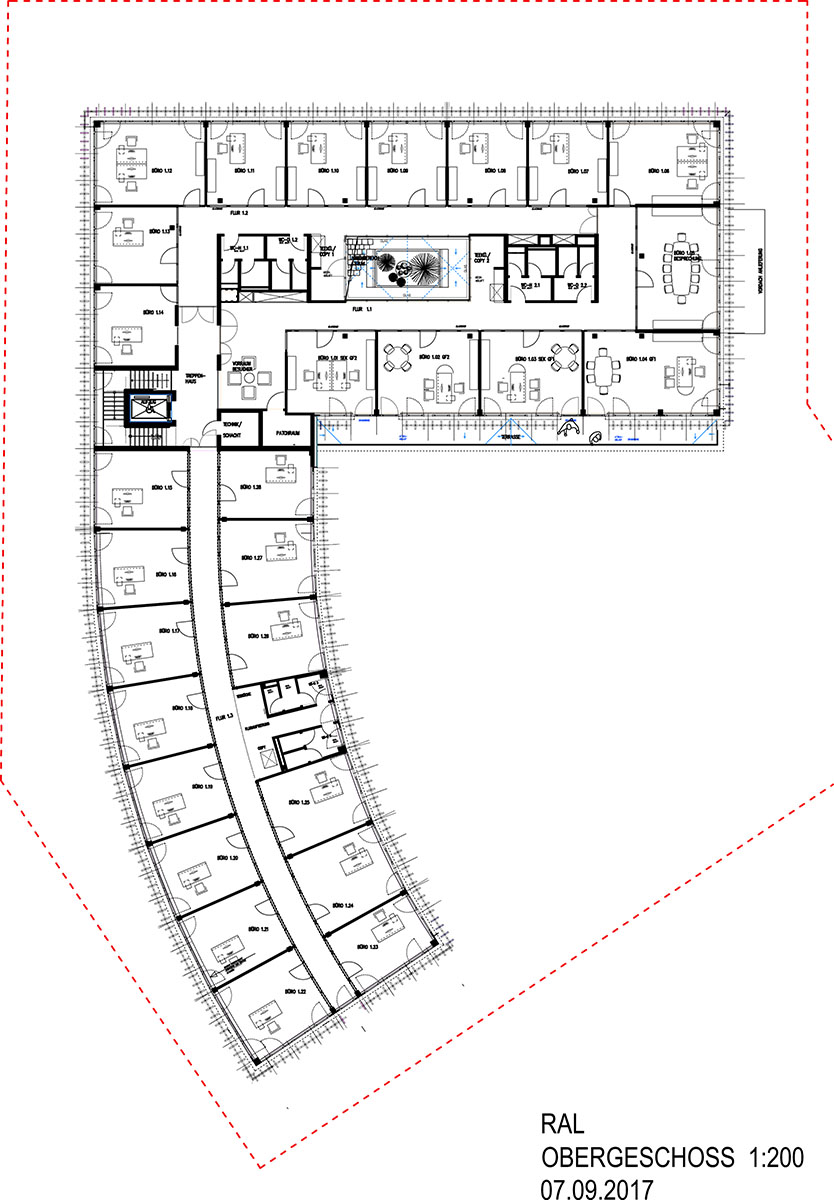

Hloubka budovy umožnila rozčlenit
první patro do tří kancelářských částí soustředěných kolem atria v centrální
části. Spojující chodby disponují osvětlením, které umocňují další vizuální
prvky. Přístup do kanceláří vedení je možný odděleně pomocí schodiště.
Přísně pravoúhlá hmota stavby orientovaná do ulice Sankt Augustiner

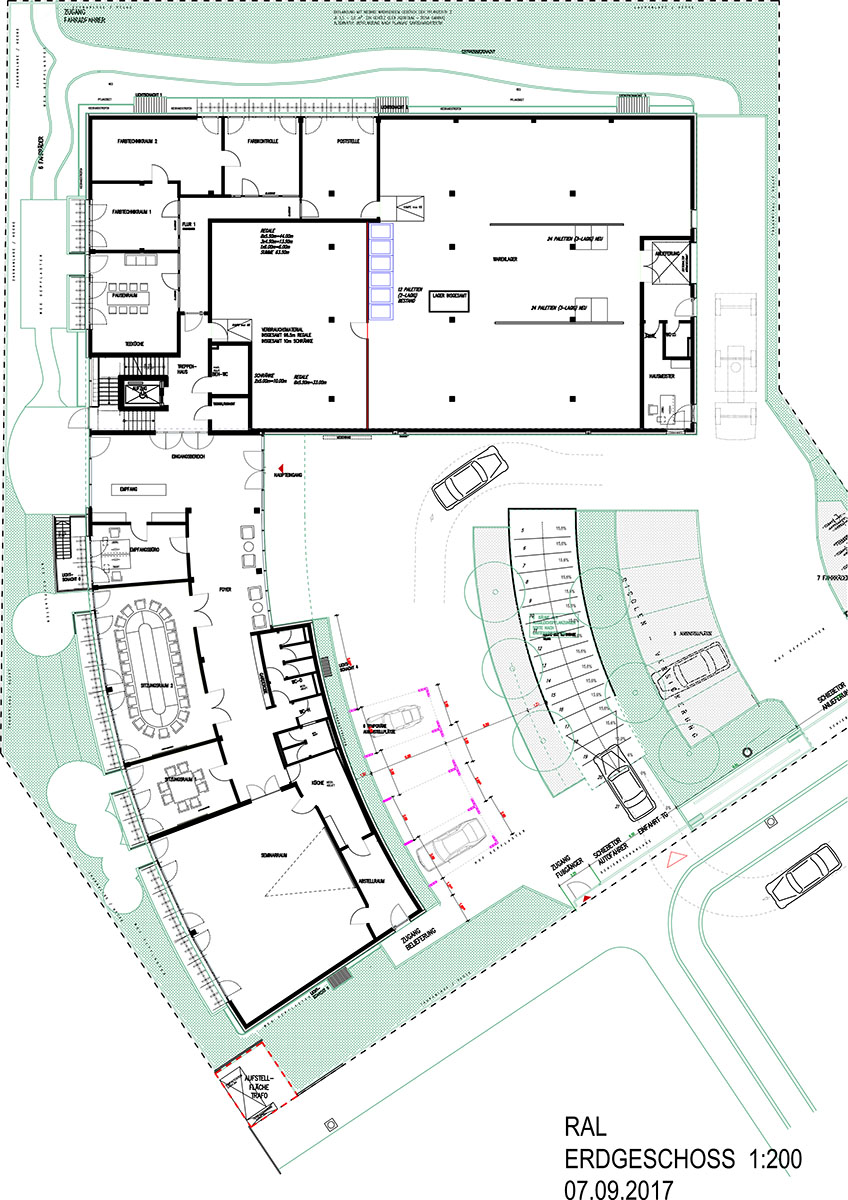

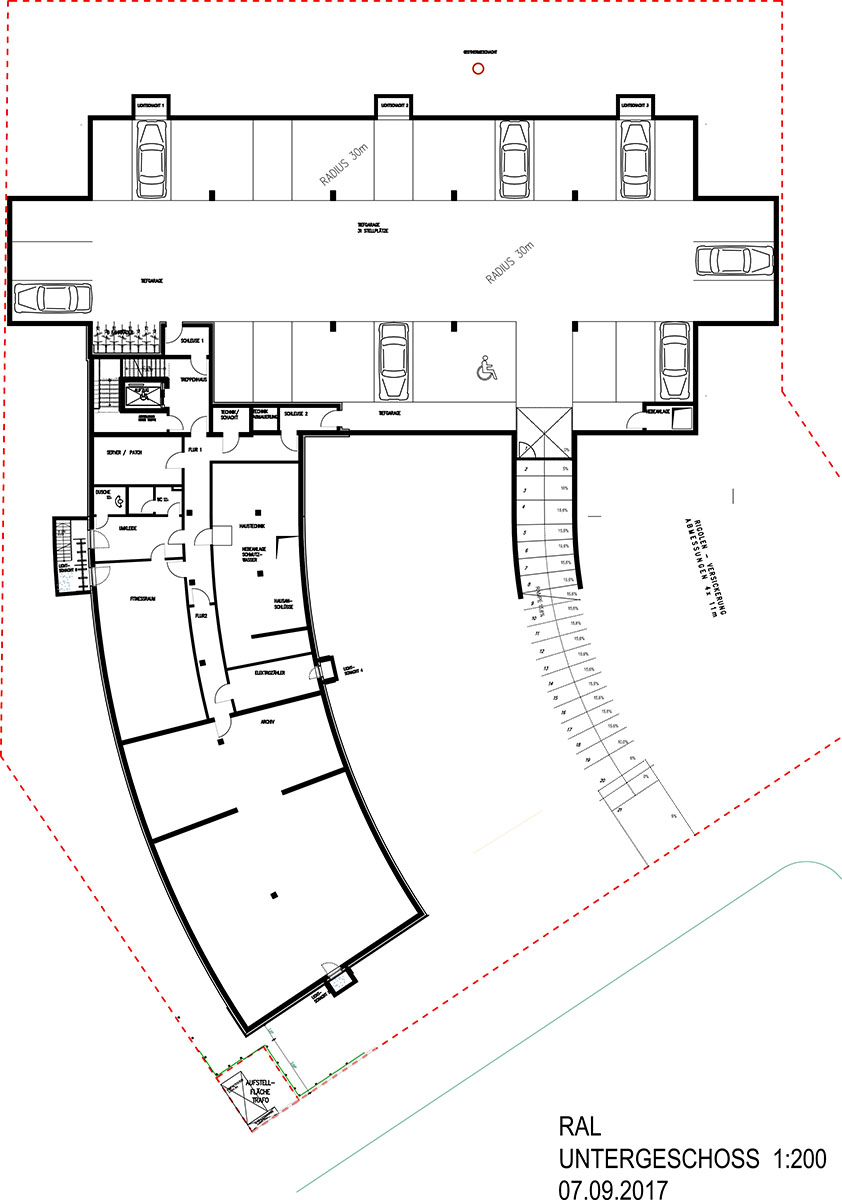

Straße kontrastuje s jemně zaobleným tvarem na západní straně. V podzemí je
skryto technické zázemí budovy a archivy. V přízemí se nacházejí veřejné
zasedací prostory s výhledem na zelenou planinu Mühlenbach. První patro
rozčleněné do dvou částí je pak celé vyhrazeno pro kancelářské využití. Na
spojnici obou křídel budovy projektanti umístili centrální vstup s recepcí a
také přístup k jedinému schodišti pro celou budovu.

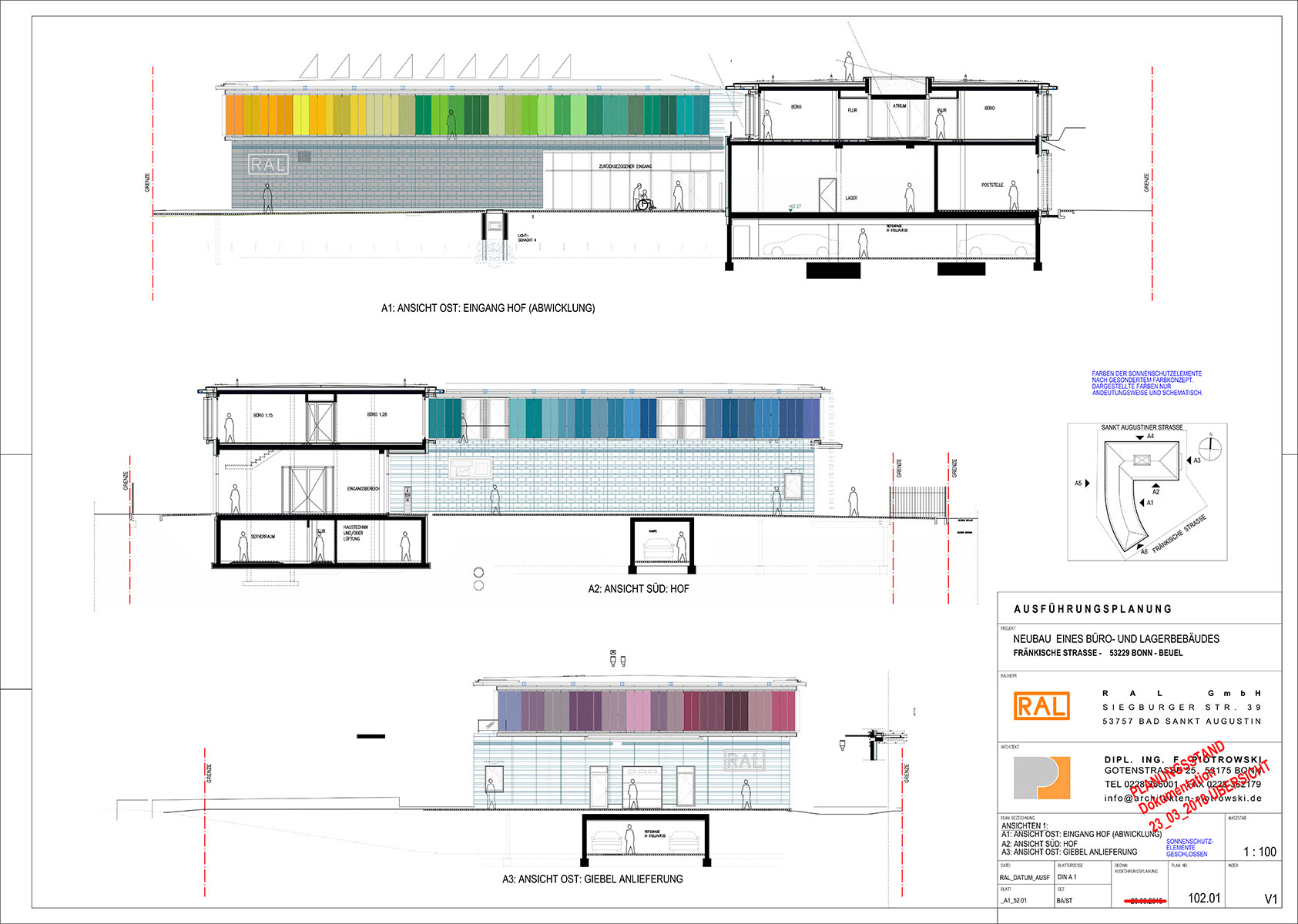

Solárně poháněné skleněné lamely
v odstínech barevné stupnice RAL
Dynamický

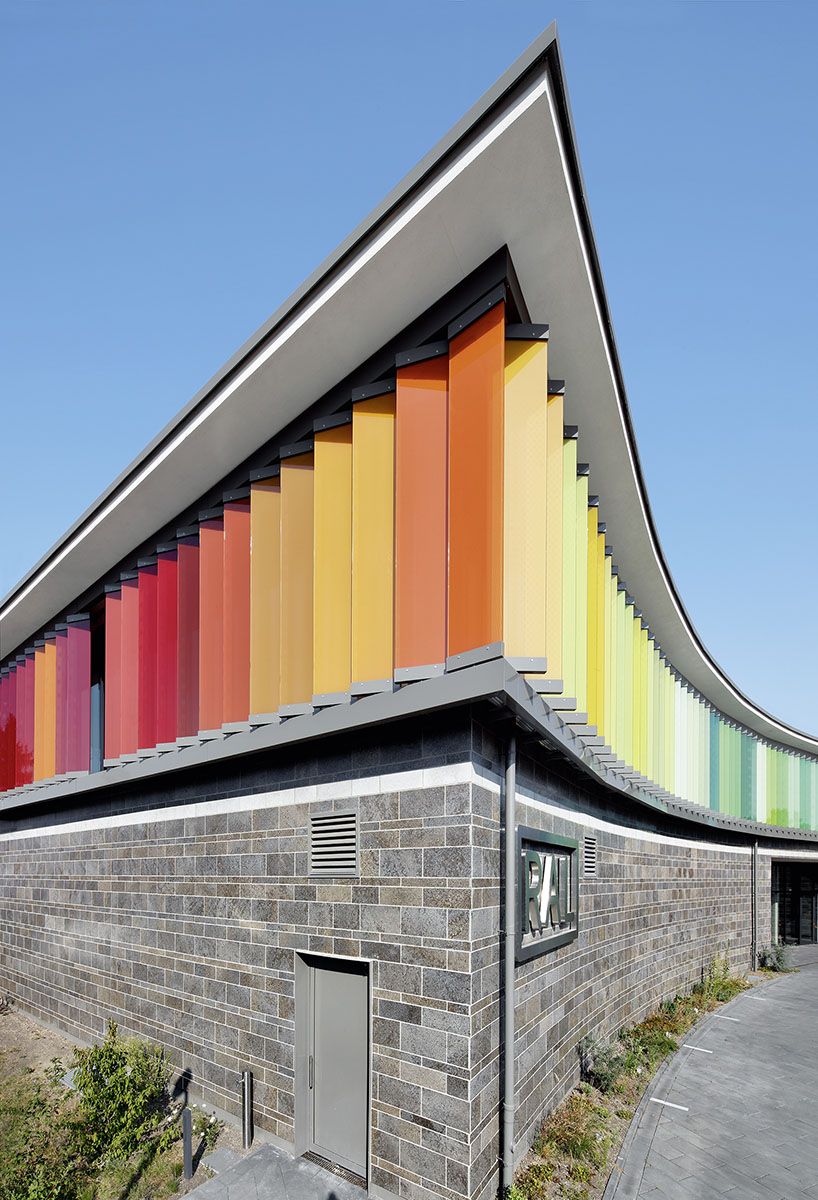

kontrast mezi různými tvary budovy pokračuje i v řešení fasády. Na pohled
robustnější přízemí pokryté kamennou fasádou z vápence slouží jako základna pro
lehčí první patro prosklené v celé své výšce a dále pro plochou střechu,
která na všech stranách nápadně přesahuje hmotu budovy. Nad základnou dominují
speciálně navržené skleněné žaluziové lamely, které slouží k zastínění
interiérů budovy.

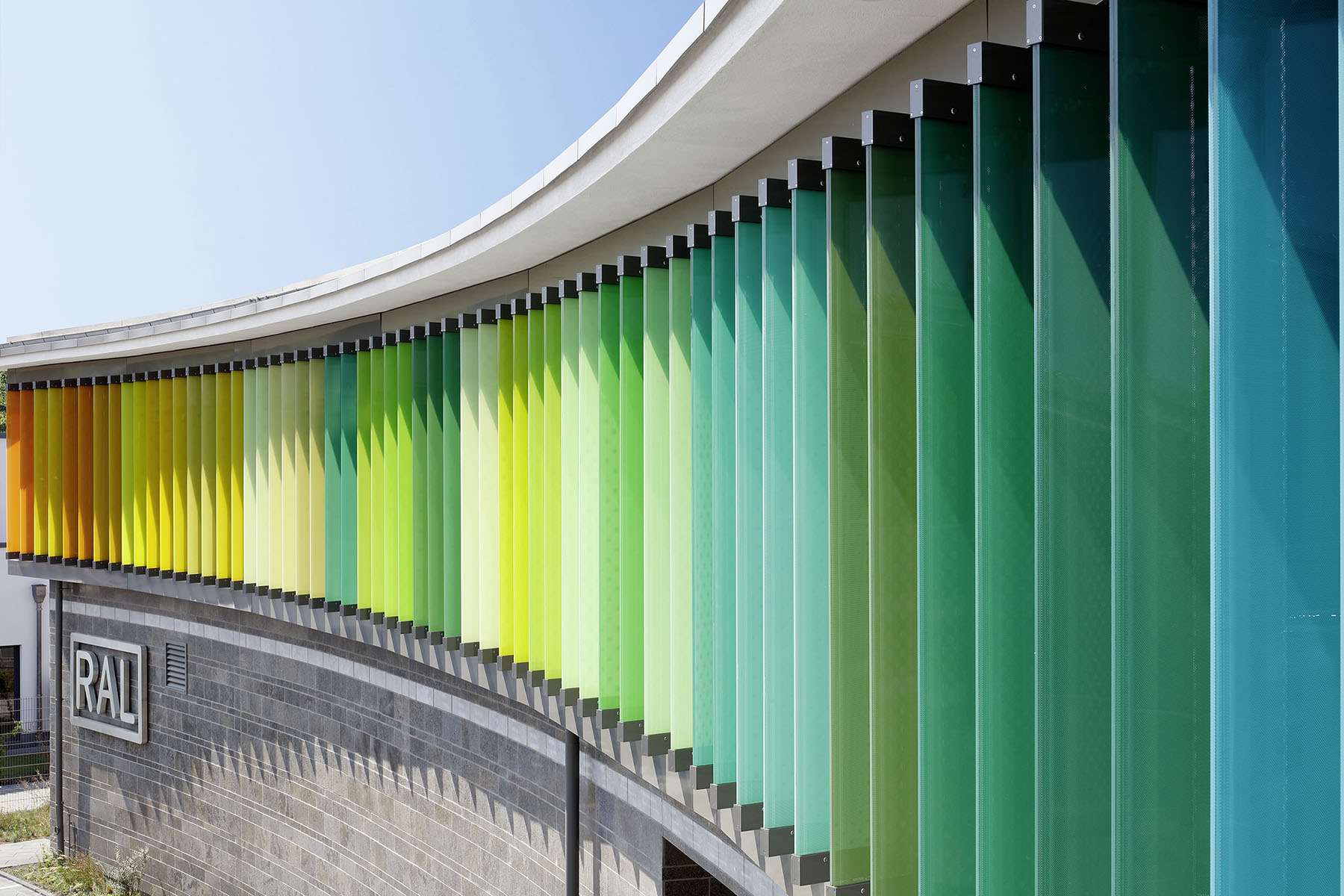

Skleněné lamely pokryté
průsvitnou perforovanou vrstvou v různých barvách jsou vysoké přes celé
první patro. Otáčejí se kolem své středové osy a pomocí pohonu se natáčejí dle
polohy slunce a zajišťují tak díky průsvitnému povrchu příjemné osvětlení v přilehlých
místnostech. Pečlivě odstupňované barevné odstíny ze stupnice RAL zároveň
efektně připomínají jeden z hlavních oborů činnosti klienta. Kromě toho
otevírají dveře zcela nové oblasti uplatnění, jelikož pro použití barev RAL k
povrchové úpravě skleněných panelů zatím neexistuje standardizace.
Více než 80 různých barevných
odstínů lamel Schüco ALB

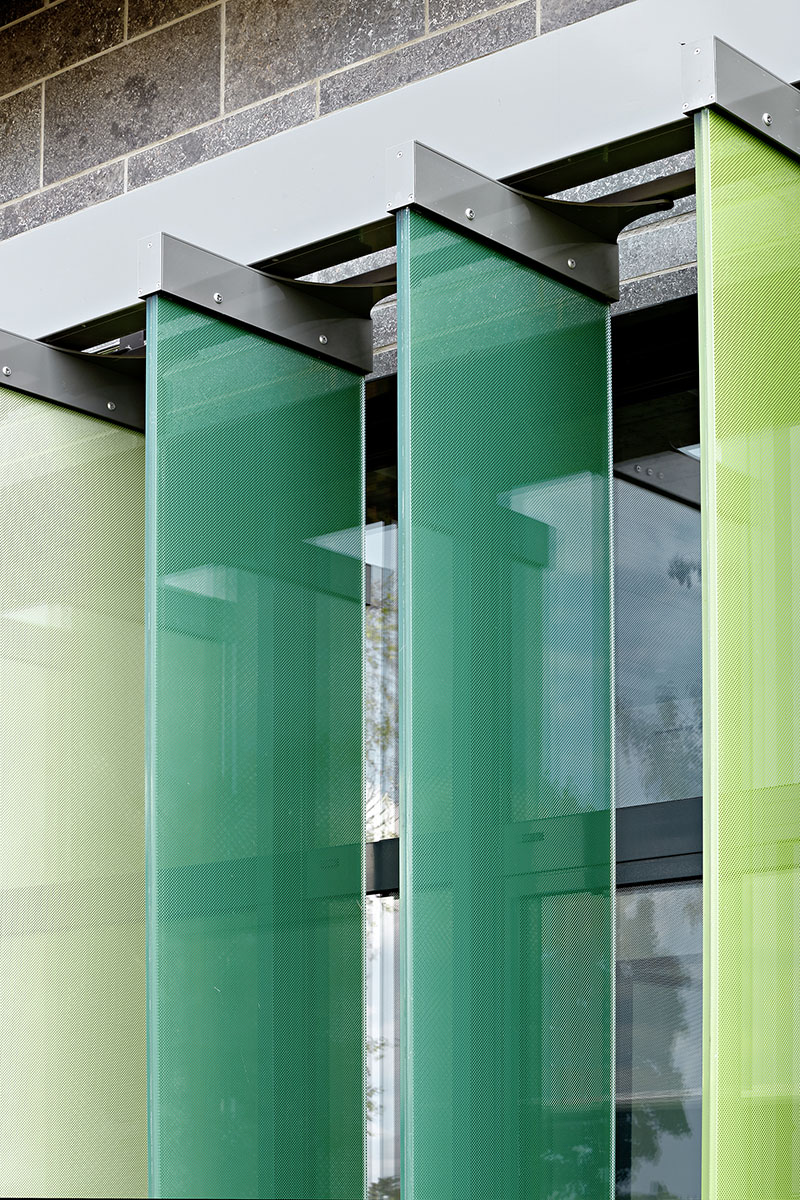

Technologicky
se řešení venkovního stínění zakládá na systému velkoformátových žaluziových

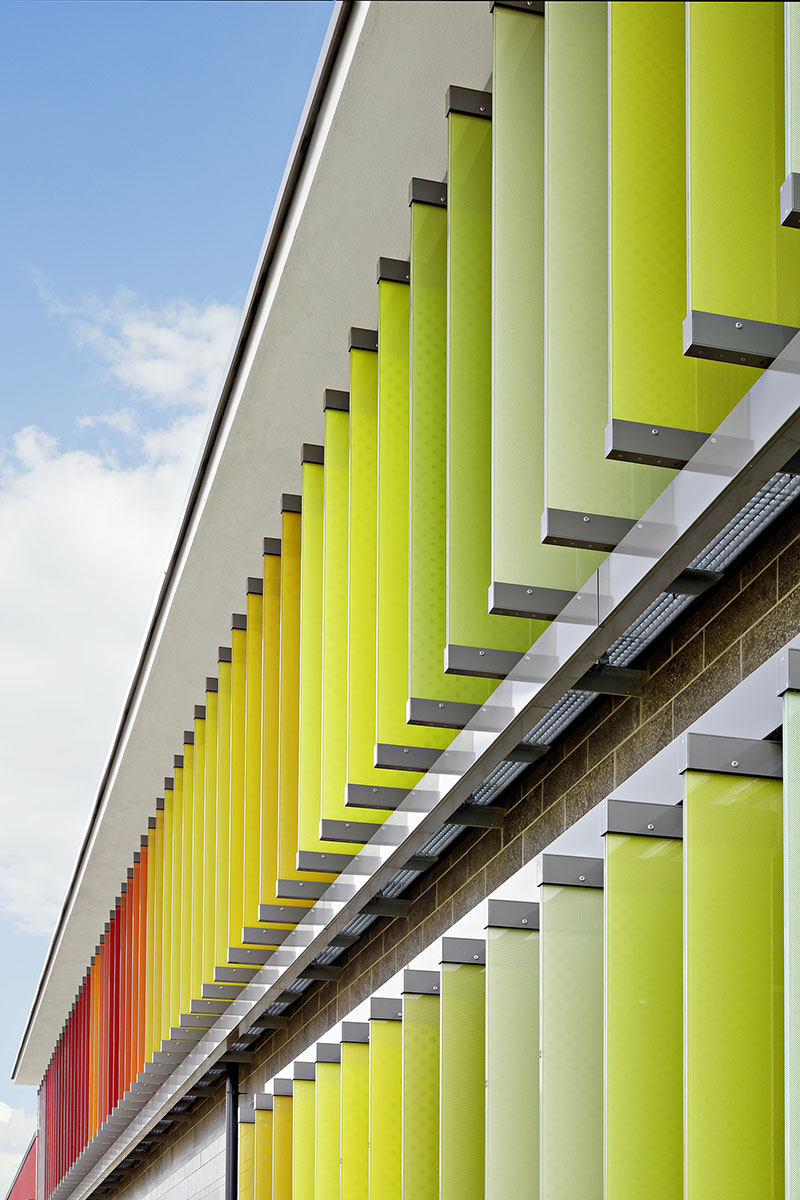

lamel Schüco ALB. Fasáda je osazena pohyblivými skleněnými lamelami ve více než
80 různých barevných odstínech, z nichž každá měří 3 nebo 3,5 metru na
výšku a přibližně 50 centimetrů na šířku a váží 100, resp. 120 kilogramů. Lze
je natáčet až o 90° a mohou se tedy automaticky přizpůsobovat úhlu dopadu

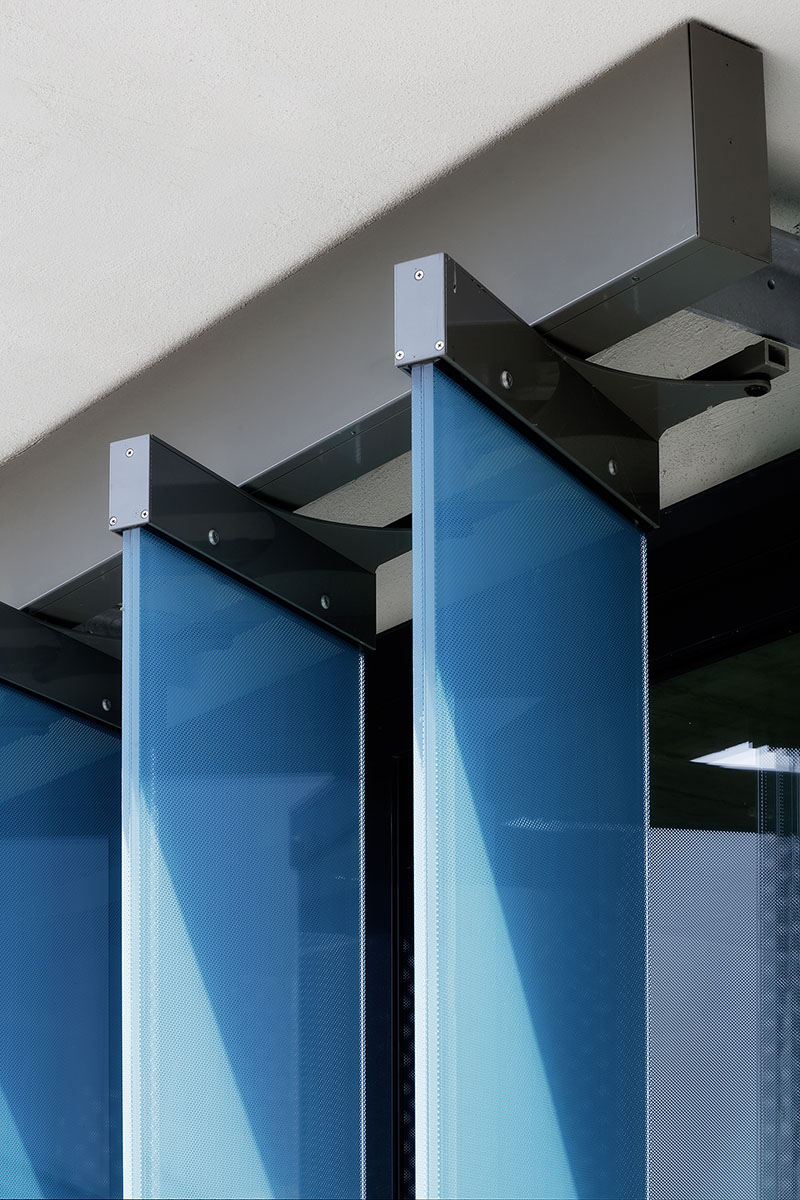

slunečního světla. Motory potřebné k jejich natáčení jsou zabudovány ve
skrytých hliníkových nosných profilech. Lineární pohony, každý o síle 3000 N,
zajišťují tichý a přesný pohyb 428 lamel v závislosti na poloze slunce.
Další inovaci, kterou projektanti
použili pro některé zasedací místnosti a kanceláře bez stínění vertikálními
žaluziovými lamelami, představuje fasáda Schüco FW 50+.SI
s elektrochromatickým sklem od společnosti Saint-Gobain. Světelnou
prostupnost tohoto dynamicky zabarvitelného skla lze dle požadavků regulovat na
čtyřech úrovních, a to od 1 % až do 60 %. V závislosti na slunečním záření
je možné ovládat také zastínění a tepelný zisk.
Technologicky náročné stínění,
fasádu i okenní systémy s poměrně složitými projekčními prvky zhotovil
zkušený výrobce Keskin Fensterbau GmbH, partnerská firma společnosti Schüco
sídlící v Troisdorfu.
Energetická úspornost a
ekologie na nejvyšší úrovni
Veškeré vnější povrchy sídla institutu RAL disponují výbornou tepelnou
izolací, což umožňuje výrazně zpomalit únik vnitřního tepla a zároveň omezit
přehřívání teplem zvenku navzdory rozsáhlým skleněným plochám. Díky přirozenému
světlu a teplu se snižuje potřeba používat umělé osvětlení a vytápění.
Regulovaná ventilace prostřednictvím tepelných výměníků čerpá teplo z použitého
vzduchu a ohřívá jím čerstvý vzduch. Díky těmto opatřením se primární
energetická spotřeba budovy drží na úrovni 52 kWh/(m².a), což s přehledem
splňuje přísnou hranici 55 specifikovanou pro nízkoenergetické budovy dle KfW.
Tepelná spotřeba je 5 kWh/(m².a) a energie nutná k zajištění elektřiny je 30
kWh/(m².a).
Světelné senzory podle denního
světla regulují intenzitu umělého osvětlení
Důležitou roli v extrémně nízké
spotřebě energie hraje také množství přirozeného světla. Výborně tepelně
izolovaná okna i fasádní prvky od firmy Schüco přispívají ke snižování potřeby
umělého osvětlení. Světelné senzory instalované v každé místnosti vypočítávají
aktuální množství denního světla a podle toho následně regulují intenzitu a
barvu umělého osvětlení, které zajišťují instalované lampy. Energii pro
vytápění a chlazení dodává geotermální tepelné čerpadlo, které je součástí
uzavřeného okruhu s 20 hloubkovými vrty. V průběhu roku se energie čerpá z
podzemí v zimním období a vrací se zpět v letním období. Kromě toho slouží vrty
jako zdroj tepla pro povrchové vytápění a jako aktivní zdroj chlazení pro účely
povrchového ochlazování.
Všechny místnosti nové budovy
disponují systémem regulované čisté ventilace, který dle potřeby umožňuje
postupnou regulaci vháněného čerstvého vzduchu/venkovního vzduchu v
jednotlivých místnostech. Přestože je stále možné otevřít okna (Schüco AWS
75.SI+), která díky výborné izolaci snižují spotřebu energie i
hladinu hluku, není to již nezbytně nutné. Zavřená okna pak významně omezují
venkovní hluk pronikající dovnitř z rušné ulice Sankt Augustiner Straße.
Průhledné protipožární dveře
chrání před šířením ohně i kouře
Díky projekčnímu řešení stavby stačí celé budově jediné schodiště.
Přímé únikové trasy ze všech místností jsou maximálně 35 metrů dlouhé. Jednotlivé
požární úseky (pravoúhlá kancelářská část, pravoúhlá část pro vedení firmy,
zaoblená konstrukce) svou plochou nepřesahují 400 m² a v rámci těchto
úseků již tedy není nutné zavádět žádná další protipožární opatření. Schodiště
oddělují od jednotlivých požárních úseků (podzemní garáže, sklad, kanceláře)
velké, prosklené, automatické protipožární dveře, které zabraňují šíření ohně i
kouře. Konkrétně se v projektu použily dvoukřídlé dveře s možností regulace
pořadí zavírání křídel ze systémů Schüco ADS 80 FR 30, Schüco Firestop T90/F90
a Schüco ADS 65.NI SP. Bezbariérové řešení projektu zahrnuje motorové zámky,
tlačítka pro otevření dveří i provoz na karty s kódem u všech zamčených dveří.
Kouř se ze skladových prostor odsává samostatným kouřovým ventilátorem s
kapacitou 10 000 m³ za hodinu.
Autrium se stalo domovem pro
včely
Filozofie
institutu RAL, s kterou se návštěvníci seznámí hned u vstupu, je plně v souladu
s holistickou a udržitelnou koncepcí stavby, dokonale promyšlenou od
celkové energetické úspornosti až po všechny ekologické detaily. Nové sídlo
institutu RAL například disponuje povrchovým odvodněním s nádržemi
zabudovanými v zemi, střešní zelení a také 10kW fotovoltaickým systémem
instalovaným na střeše, který doplňují tři rychlonabíjecí stanice pro elektrická
vozidla. Zbývající elektřinu potřebnou k provozu budovy zajišťuje certifikovaná
ekologická energie pocházející z udržitelných zdrojů. Návrh venkovních
prostor respektuje přírodu a omezuje zastavěnou plochu na minimum. Atrium v
prvním patře se navíc stalo novým domovem pro včelstvo.
Budova RAL, Bonn, Německo
Klient: RAL gGmbH, Bonn
Architektonický návrh: Architektonické studio Frank Piotrowski, Bonn
Výroba: KESKIN Fensterbau GmbH,
Troisdorf (fasáda a zastínění), Noll GmbH, Görgeshausen (interiér a
protipožární řešení)
Realizace:
2017
Systémy Schüco použité v projektu:
Stínění:
Schüco ALB žaluziové lamely
Fasáda: Schüco FW 50+.SI
Dveře: Schüco ADS 75.SI / Schüco ADS 75 HD.HI
Okna: Schüco AWS 75.SI+
Protipožární
a protikouřové dveře: Schüco ADS 80 FR 30, Schüco Firestop T90/F90 a Schüco ADS
65.NI SP
Speciální prvky: Části
fasády před kancelářemi a zasedacími místnostmi bez vertikálních žaluziových
lamel jsou osazeny dynamicky zabarvitelným, elektrochromatickým sklem od firmy
Saint Gobain.
www.schueco.cz
podle podkladů společnosti Schüco CZ s. r. o.
Základní informace o objektu
Kategorie
Administrativa
Komentáře ke článku
Registrace k zasílání newsletteru
Stavbaweb.cz informuje o novinkách v oboru architektury a stavebnictví, představuje zajímavé objekty, projekty a materiály. Prostřednictvím tohoto formuláře se můžete přihlásit k odebírání denního newsletteru, a dostávat tak pravidelné informace přímo do své e-mailové schránky.

6. 6. 2023 04:56:26
půjčku 600 000 Kč .
Dobrý den, jmenuji se Čermáková Martina, jsem z České republiky, viděl jsem váš email lidem, kteří hledají půjčky ... Chci vám představit paní Burianovou Lucii, protože jsem tam dostal půjčku 600 000 Kč ... Po tolika letech hledání půjčky jsem ho konečně potkal a dnes jsem šťastný ... Slibuji, že nebudu litovat, když to zkusíte. Burianovalucie23@seznam.cz Whatsapp: +420607506943
5. 6. 2023 16:30:04
Re: Rodinný dům v Mníšku pod Brdy
Dobrý den, někde jsem četl, že parapety musí být vysoké 90 cm. V podkroví ale určitě tak vysoký není. Jak je možné, že to takto architekti nevědí a že to stavební úřad zkolaudoval?
31. 5. 2023 19:54:12
Re: Město a investor zveřejnilo pět návrhů pro dostavbu pražskéh...
Mně by se nejvíc líbil návrh týmu 15. Fasáda svou tektonikou i barevností perfektně zapadá mezi původní stavby a přitom je nekopíruje. Navíc krásně otevírá "vnitrobloky", které jsou vlastně náměstími. Tým 11 má na první pohled velmi atraktivní fasádu se zámecky působícími vstupními oblouky, ale právě ty ve mě vyvolávají spíš pocit "tady už je to naše", než "pojď dál". A stejné je to u průchodů do vnitrobloků - nejsou to ulice.
31. 5. 2023 19:33:03
Re: Studenti architektury představí vizi Česka na výstavě CZ2
Studentská představa, že cyklistika plnohodnotně nahradí automobilovou dopravu, je naivní. Na kole nerozvezete děti do škol, nepřivezete nákup, nedojedete čistý v každém počasí. A to ještě nemluvím o rychlosti, která je zejména mimo centra měst nesrovnatelná.
31. 5. 2023 07:18:08
Re: Město a investor zveřejnilo pět návrhů pro dostavbu pražskéh...
... ilustrační foto ?
30. 5. 2023 14:49:13
Re: Byt výtvarnice a architekta
Byt je krásně rozvolněný, nicméně stále nechápu, jak je možné, že zde není dodržena norma ohledně nepřípustnosti přímého vstupu z kuchyně / obytné místnosti na WC. Tento precedens mne trápí, protože pokud projekt byl předložen na stavební úřad a vyjádřila se němu i Hygienická stanice, pak něco není v pořádku.....
25. 5. 2023 19:47:02
Re: Rozšíření kanceláří Price f(x)
Zaujaly mě ty "černě přestříkané technologické rozvody". Jaké technologie se tím myslí? Copak nemají rozvody podle druhu média z bezpečnostních důvodů svou předepsanou barvu?
25. 5. 2023 18:31:36
Re: Rezidence nad zatopeným lomem
Nádhera.
8. 5. 2023 18:56:36
Re: Rekonstrukce bytu: Tři boxy z Packwallu
Proč ve většině nových dispozic architekti ignorují požadavek, aby WC nebylo přímo přístupné z prostoru pro přípravu a konzumaci jídel? Jinak hezké, hlavně jak je to barevné.
5. 5. 2023 11:38:19
Re: Rekonstrukce bytu: Tři boxy z Packwallu
Vypadá to úžasně! Mohu se k Vám pozvat na kávu a prohlídku rekonstruovaného bytu? Moc děkuji a těším se Karel Klátil 777979743 karel.klatil@flexibau.cz
27. 4. 2023 20:00:04
Re: Rekonstrukce stodoly v Pošumaví
Tak tohle se mi opravdu líbí. Taková obytná/neobytná stodola/nestodola. Paráda.
27. 4. 2023 19:15:46
Re: Re: Rozhledna Vysoké Pole.
Tak zkuste žít v jeskyni. A běda, jestli někde vyšlapete pěšinku.
27. 4. 2023 19:08:53
Re: Zlínská zrcadla
Pěkné instalace pro lidi, ale kolik ptáků už se o ta zrcadla zabilo? Nebo je ten povrch pro ptáky nějak zviditelněn?
24. 4. 2023 11:27:21
Re: Re: Ostrava se v realizaci koncertního sálu posunula o další...
...stejně jako kdysi nepotřebovala Praha Národní divadlo... Stavby pro kulturu de facto nejsou zapotřebí nikdy, člověk se obrazů nebo hudby nenají, přece, není-liž pravda?
22. 4. 2023 13:59:36
Re: Ostrava se v realizaci koncertního sálu posunula o další kro...
Pokládám od počátku tento plán za nesmírné plýtvání veřejnými prostředky a v souvislosti se současnou fiskální situací státu i podnikatelských kruhů v MS kraji ze vrcholně nezodpovědné jednání primátora a jeho nohsledů, zejména paní Bajgarové. Koncertní sál Ostrava nepotřebuje. Pro Tomáše Macuru to má být jen jeden z hlavních pomníků jeho mocenského megalomanského působení ve vedení Magistrátu. Podobně jako Andrej Babiš, i Macura finanční stránku města řídí jak svoji privátní firmu. Najde se nějaký dobrý spolek, který tohoto odiozního politického podivína požene k hmotné odpovědnosti?
19. 4. 2023 00:10:45
Re: Rozhledna Vysoké Pole
Vylepšování krajiny rozhlednami je zcela nevhodná záležitost. Příroda je dokonalá bez našich zásahů. Navíc je to skutečně nevkusné,
18. 4. 2023 22:46:43
Re: Rozhledna Vysoké Pole
Pro mě je to nádhera. Těším se na návštěvu a gratuluji!
16. 4. 2023 18:25:26
Re: Re: Rekonstrukce kulturního domu a kina v Chlumci.
Adresa: Muchova 267, 403 39 Chlumec
13. 4. 2023 18:14:08
Re: Rekonstrukce kulturního domu a kina v Chlumci
jedná se o obec Chlumec na jihu Čech, nebo o Chlumec nad Cidlinou, či nějaký jiný Chlumec ?
11. 4. 2023 17:37:36
Re: Dětská léčebna v Ostrově u Macochy
Architektura je subjektivní věc, takže bez obalu: nic podobně depresivního jsem dlouho neviděla. A modlím se, aby mé děti neměly nikdy žádné dýchací potíže.
