Kotelna v Železném Brodě
(29. 6. 2016) Filip Horatschke
Kotelna v Železném Brodě
Zanedbaný a částečně opuštěný areál bývalé textilní továrny
na okraji Železného Brodu, který vytvářel jistou periferii města, se začíná
probouzet k životu a rozšiřuje hranice centra města. Exklusivní poloha u nově
zrekonstruovaného náhonu a příjezdové komunikace od Turnova dává tomuto místu
velký potenciál.
Jedním z prvních počinů a oživení je přestavba průmyslové haly na sklářskou
Galerii Libenský Brychtová. Tato zdařilá rekonstrukce naznačuje, kam se přeměna
území může ubírat. V opozitu tohoto muzea se nacházela zchátralá a mnoha
nevhodnými úpravami poznamenaná bývalá kotelna se zámečnickou a kovářskou
dílnou. Záměrem investora bylo tento objekt rekonstruovat a oživit.
Na začátku projektu rekonstrukce a přestavby jsem uvažoval
nejen o technickém zhodnocení stavby v rámci daného programu, ale o kontextu
celého místa a to s ohledem přidané hodnoty do budoucnosti. Konceptem řešení je
dialog mezi původním, kvalitním, stavebním řemeslem typickým pro industriální
stavby tohoto období a současným architektonickým jazykem. Ponechal jsem
původní velkorysé prostory hal se zvýrazněním tektoniky všech původních nosných
ocelových konstrukcí v černé barvě. Obnovily se i původní okenní otvory včetně
členění. Všechny nové prvky jako velká vstupní vrata, mycí boxy, prosklené
stěny kanceláří, vstupní partie jsou zpracovány s velkým důrazem na detail a
řemeslo.

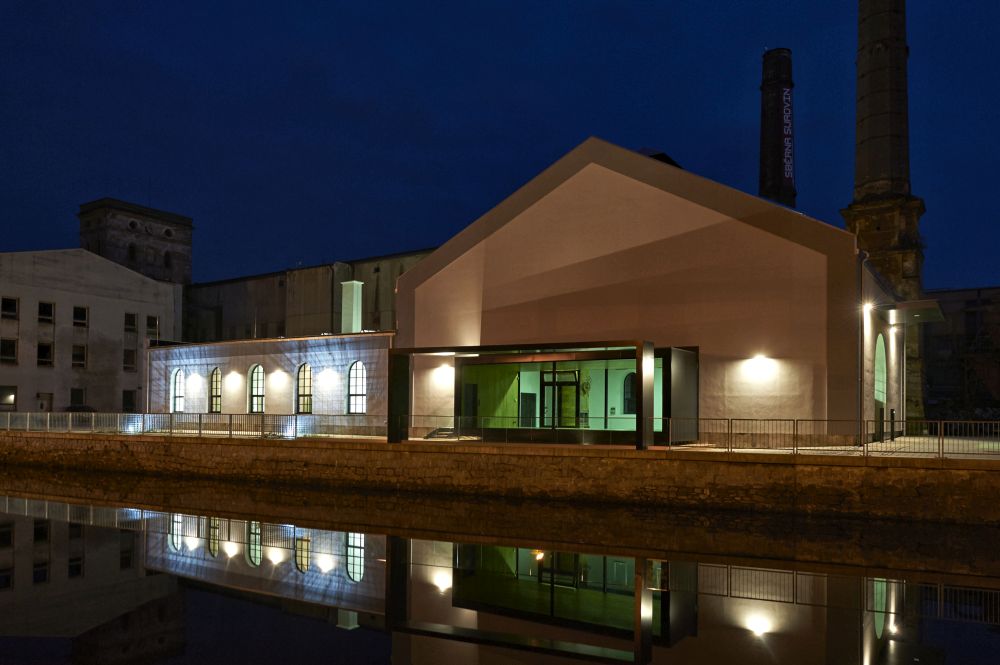

V rámci koncepce posunout hranice významu objektu a místa je do poklidně až
pietně zrekonstruovaného objektu vetknut kvádr, který slouží jako kancelář, ale
svým významem tvoří předěl mezi interiérem a exteriérem, původním významem a
novým kontextem. Je to jakási obrazovka, která umožňuje prostoru volně protékat
sem a tam. Brána, která dává nahlédnout kolemjdoucím a projíždějícím do kuchyně
kovářů a zámečníků a při průhledu z vnitřních prostor nabízí zarámovaný obraz
přírody.

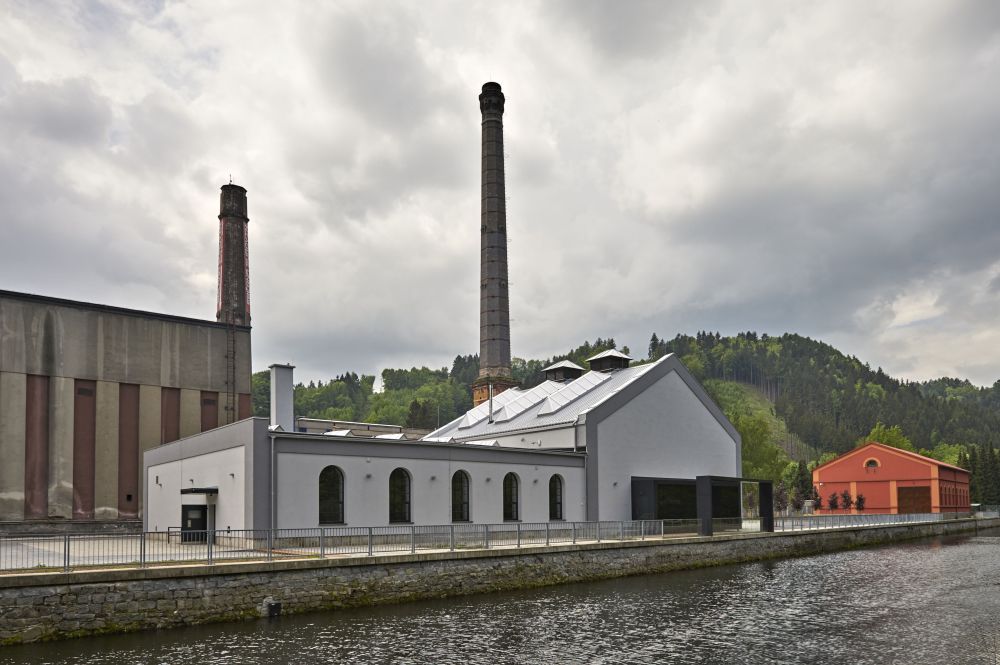

Celkové řešení podtrhuje úprava okolí objektu. Zrekonstruovaný objekt nově
spočívá na pomyslném náměstí, které není pouze privátním prostorem firmy, ale
dává prostředí charakter veřejného prostranství se vzrostlými stromy a
parterovými prvky na nábřeží náhonu.
P.S.
Když jsem poprvé přijel na prohlídku objektu, uviděl jsem ve vysoké trávě
velikou, ocelovou, nýtovanou bandasku. Co sní? Do sběru? Nevíme. Pojal jsem
nutkání umístit ji jako artefakt do centra velkorysého prostoru kotelny. Byla
ve mně úzkost, že mne s touto troufalou myšlenkou investor vyhodí. Byl nadšen.
Dnes tam stojí v celé surové kráse a dává teplo. Jsem za to rád.
Autorská zpráva
Technické řešení

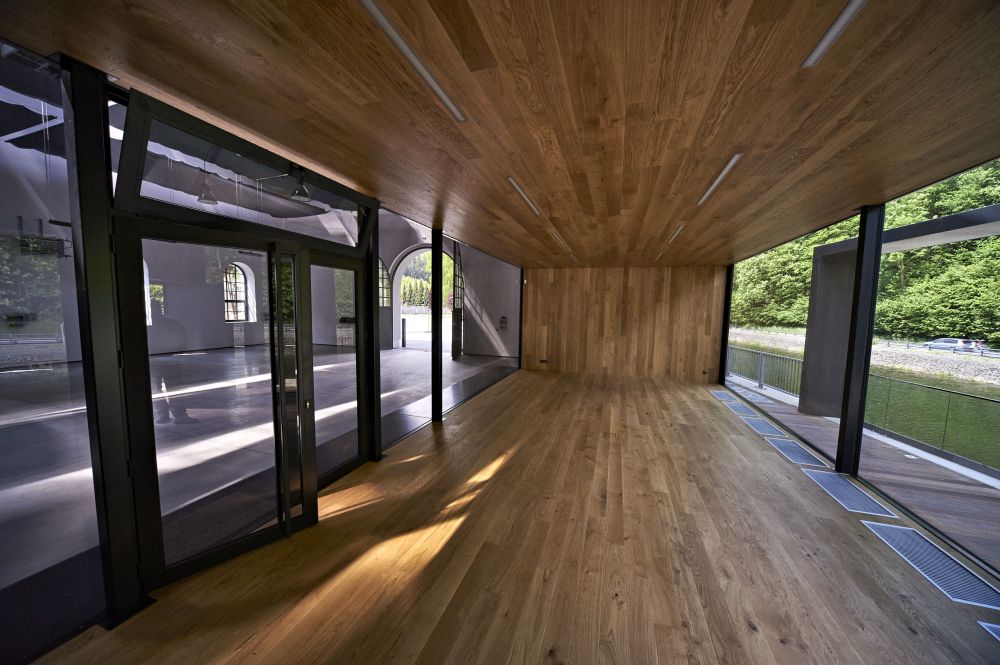

Kovářská dílna: Prostor vestavěné kanceláře je prosklený,
podlaha je 460 mm nad podlahou dílny a částečně je vysunuta do venkovního
prostoru. Hmota kanceláře tak „levituje“ nad okolními plochami. Venku před
prosklenou kanceláří je na zdi náhonu vztyčena ocelová „brána“ –
architektonický prvek, který je doplněn proskleným zábradlím a terasou z
terasových profilů.

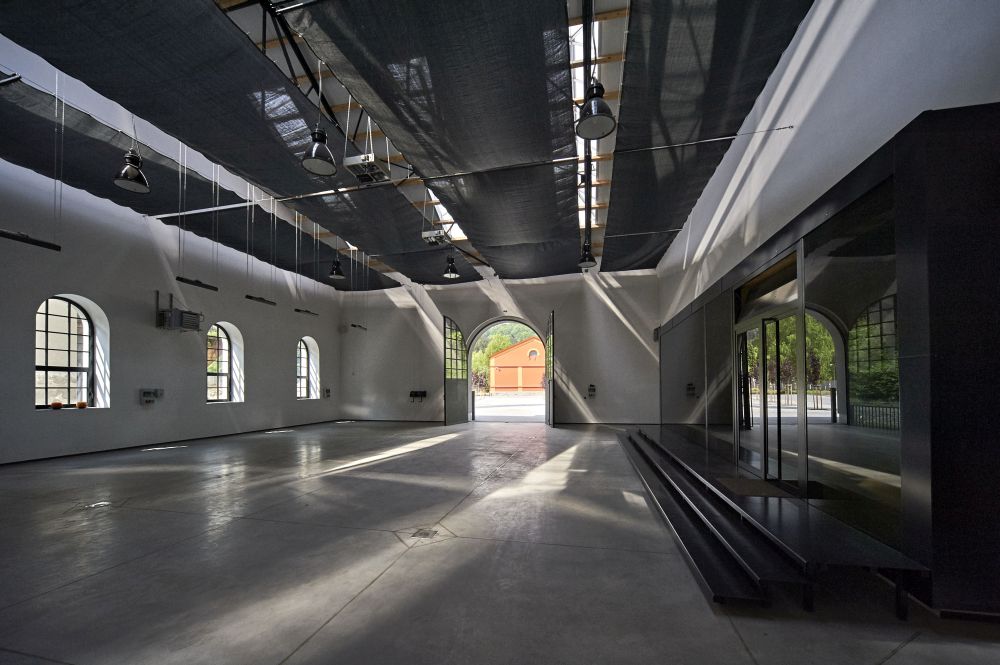

Do prostoru kovářské dílny jsou osazena nová vrata s klenutým nadpražím, která
umožní i zajíždění kamiónů dovnitř objektu. Dále byly instalovány nové dveře do
dělicí stěny mezi kovářskou dílnou a dalšími prostory. Okna v jižní fasádě jsou
opatřena falešnými klenbami.

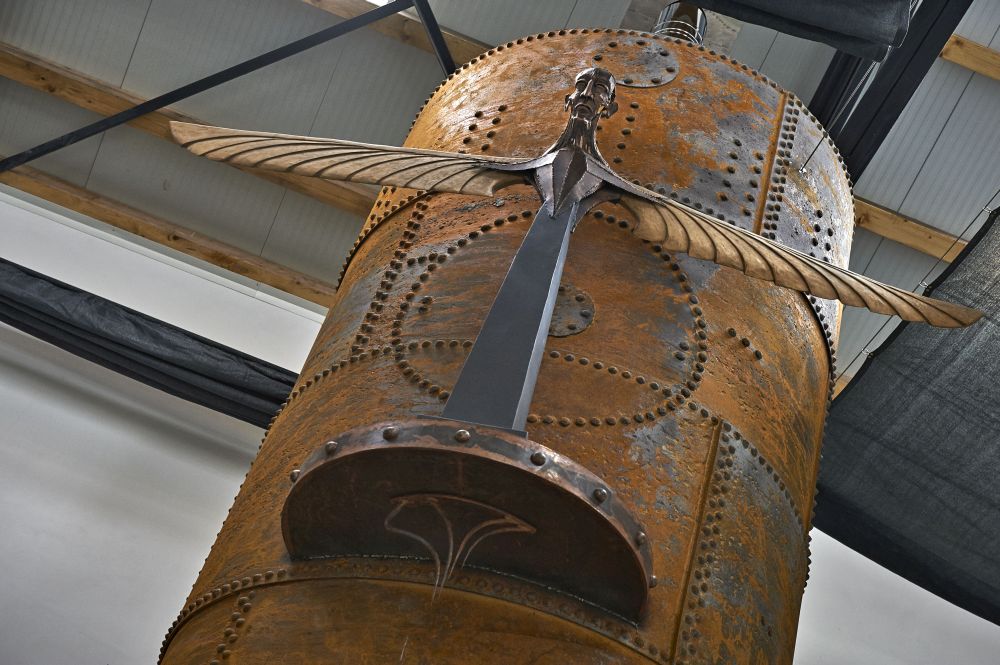

Krb: Ocelová nádrž z počátku 19. století, která byla využita jako dekorace a
doplněna o krbovou vložku, což působí velmi dominantně. Vše je plně funkční.

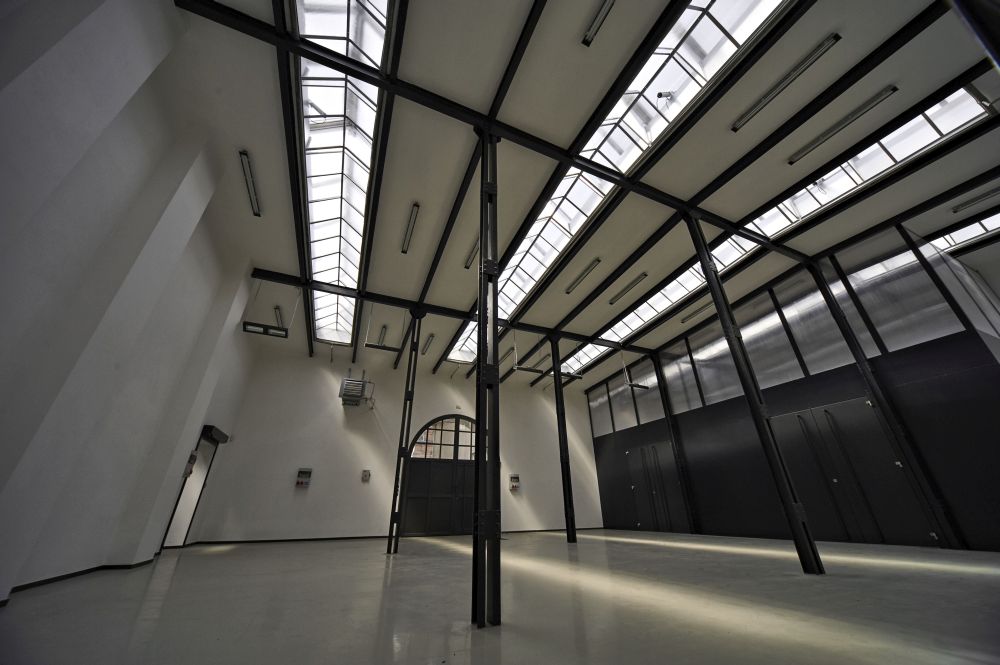

Zámečnická dílna: Okna v obvodové stěně byla zazděna. Z
podlahy se odfrézovala vrchní vrstva, povrch byl zpevněn, na něm je nanesen
srovnávací potěr a ochranný epoxydový nátěr se vsypem. Do zvětšeného otvoru v
obvodové stěně jsou osazena nová vrata s klenutým nadpražím umožňující
zajíždění dodávkových automobilů. Nové rolovací dveře dělí prostory zámečnické
dílny a kovárny. Osvětlení a větrání zajišťují vyměněné střešní světlíky s
otevíratelnými výplněmi, s protidešťovými čidly.
Součástí zámečnické dílny je vestavba pískovacího boxu, dílny kompletace a
expedice. Dělicí příčky těchto prostor jsou lehké plechové s horním dílem pod
stropem z čirého polykarbonátu. Odvětrání a provětrání zajišťují otevíratelné
výplně ve světlíku. Ventilátor s prachovým filtrem zajišťuje větrání prostoru
před pískovcovým boxem. Vlastní pískovací kabina tvoří kompletizovaný prvek s
odvětráním – kombinovaná tryskací kabina se stěnami obloženými gumovými pásy. U
kabiny odlučuje hrubé částice cyklon a odsavač prachu.

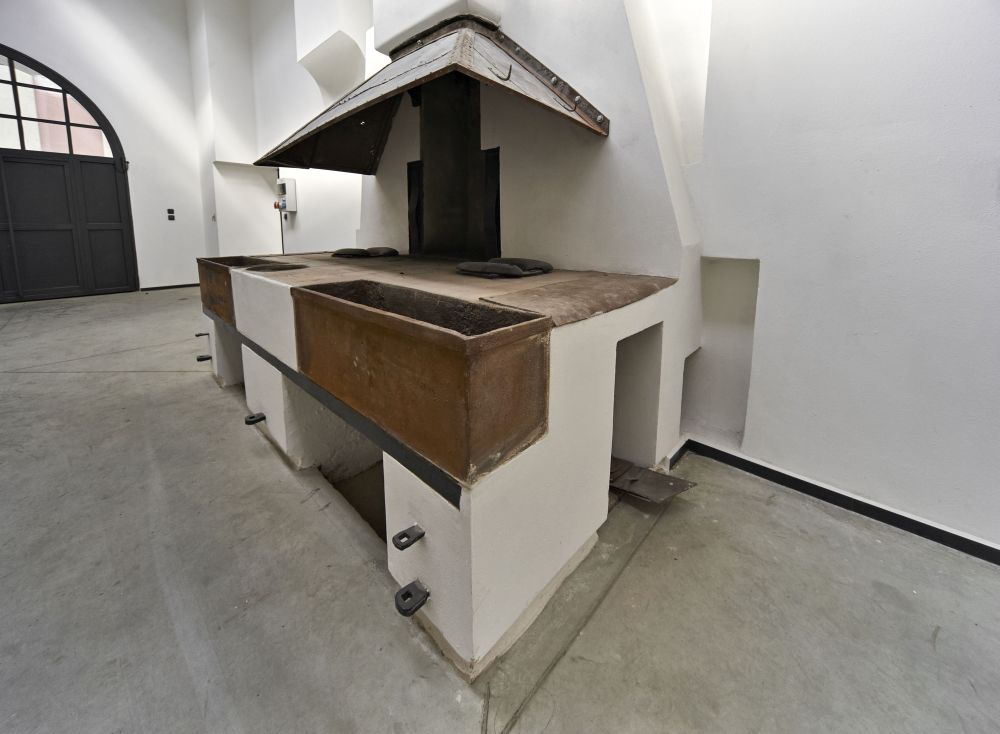

Kovárna: Podlaha byla dobetonována do roviny s místností
zámečnické dílny. Na zvýšené podlaze je znovupostavená výheň a nainstalován
buchar. Přes starý kanál u vstupních vrat se provedlo zasypání a vyztužené
nadbetonování. Do zvětšeného otvoru v obvodové stěně jsou osazena nová vrata s
klenutým nadpražím umožňující zajíždění dodávkových automobilů. Okna v obvodové
stěně byla zazděna.
Sociální zázemí: Z východní strany je nový vstup pro
zaměstnance, kterým je přímý vstup do sociálního zázemí, kanceláří a denní
místnosti. Staré příčky, podlahy a strop pod půdou byly vybourány. Aby se stav
po rekonstrukci přiblížil výrazu původního vzhledu objektu, jsou okna do
sociálního zařízení a kanceláří zvýšena o nově klenutá nadpraží. Chodba dělí
výrobní prostory od sociálního zázemí a kanceláří. Dělící příčky mezi chodbou,
kancelářemi a denní místností jsou celoskleněné. Ostatní příčky jsou
sádrokartonové. Světlíky nad touto částí jsou zrušeny.
Prostory sklepa: Nové venkovní schodiště do sklepa z litého
betonu vede podél obvodové zdi. Před vstupem do 1. NP, který se nachází nad
vstupem do 1. PP, je nainstalována podesta z pororoštů a zábradlí s ocelovou
stěnou pro osazení zvonků. U vnitřního schodiště do 1. PP byly vyměněny stupně
a zábradlí.
Sklep je členěn do dvou prostor. Sklep s nižší úrovní podlahy bývá v případě
vzedmutí podzemních vod zaplaven, proto jsou v rozích osazeny plastové
šachty, do kterých jsou zavedeny drenáže vedoucí podél obvodových zdí. Tento
systém zamezí zvednutí podlahy. Po snížení hladiny voda odteče do čerpací
jímky. Podlaha sklepa je spádována novým betonem k obvodovým zdím a k šachtám.
Ve sklepě s vyšší úrovní podlahy byla vybudována čerpací jímka, do které je
zaústěno potrubí ze sběrné jímky v nižší části sklepa. V jímce jsou osazena a
napojena dvě čerpadla tak, aby se střídala v čerpání a nahlásila přehřátí či
výpadek čerpadla řídicímu systému, na sirénu a na EZS, a odtud na mobilní
telefon.
Objekt vytápí kondenzované kotle, které visí na instalované ocelové konstrukci
v 1. PP – s ohledem na výkon kotlů (pod 90 kW) se nejedná o kotelnu. Spaliny z
kotlů odvádí nově vybudovaný komín.

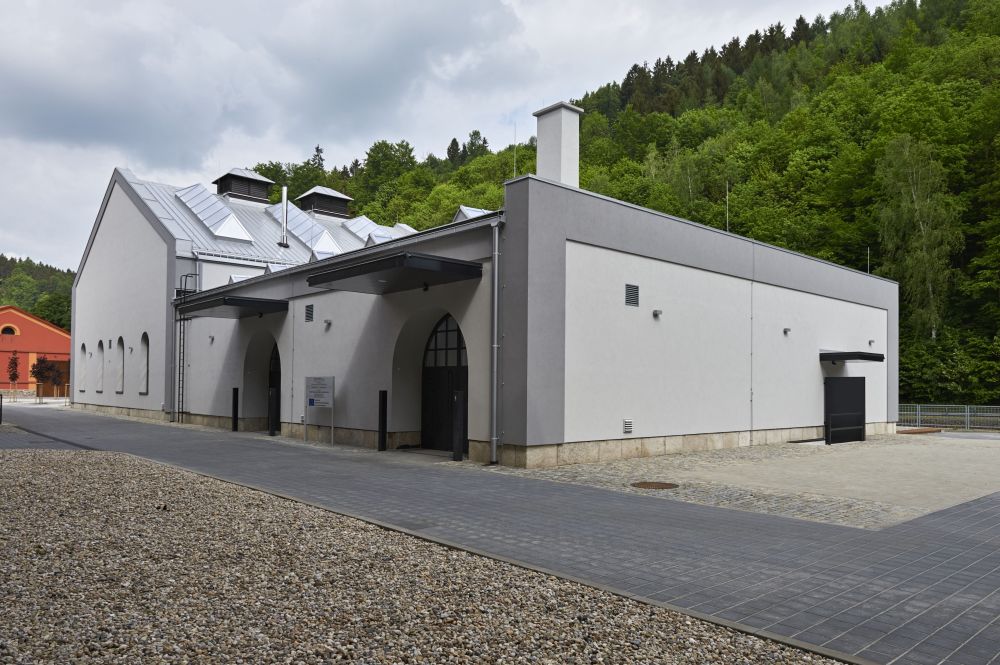

Venkovní prostory: Součástí projektu byla i výstavba
komunikací, chodníků a terasy. Povrch chodníkových ploch kolem stavby kotelny a
parkovacího stání je z dlažební žulové kostky, povrch komunikací je položen ze
zámkové dlažby. Mezi zdí náhonu malé vodní elektrárny a budovou kotelny je dřevěná
terasa. Prostor západně od kotelny tvoří vedlejší dvůr s povrchem ze žulových
kostek a s výsadbou dvanácti Javorů červenolistých.
Architektonická studie: Ing. arch. Filip Horatschke, studio
ARTIKL
Projektová dokumentace: Ing. Jiří Čermák
Investor: Akcent Bohemia, a.s.
Generální dodavatel stavby: MORAVOLEN a. s., stavbyvedoucí Ing. Vladimír
Procházka
Další dodavatelé: Ještědská stavební společnost, spol. s.r.o., stavbyvedoucí Josef
Kubeš; Relby, s.r.o.
Základní informace o objektu
Kategorie
Rekonstrukce
Dokončení
2014
