Lávka přes Ohři
Ohře, km 184,6, Loket Údolí, Svatošské skály
(8. 12. 2021) Pontika
Lávka přes Ohři

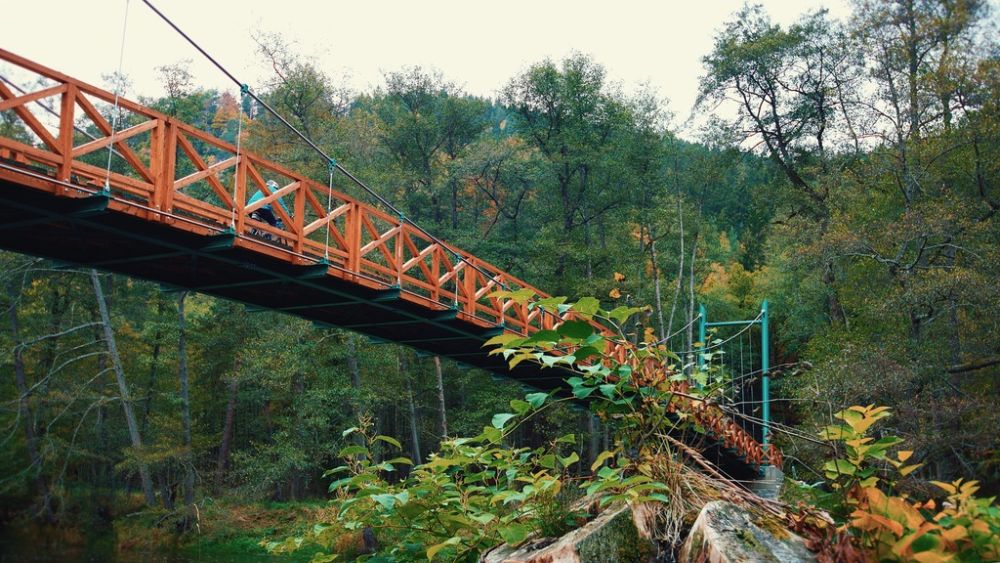

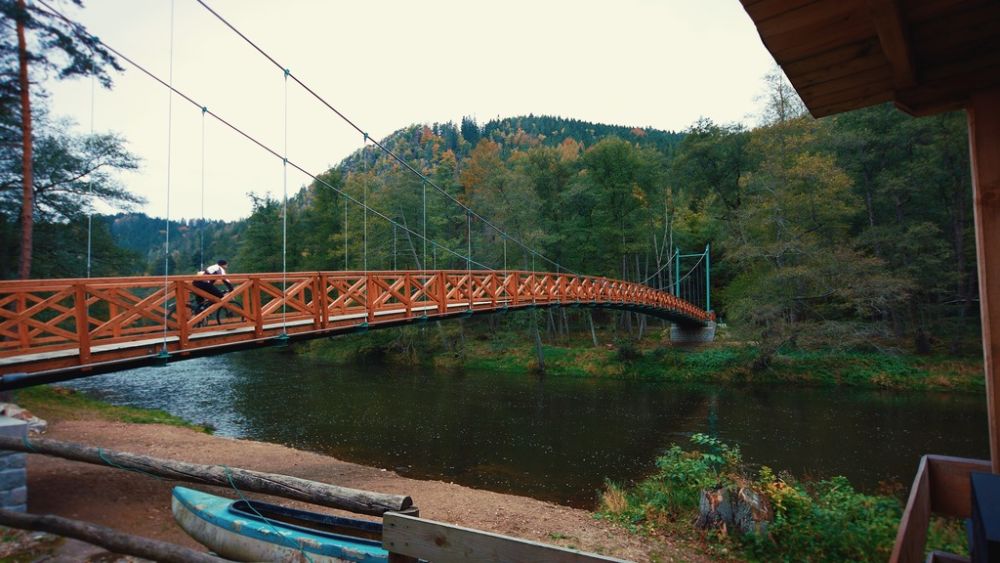

Visutá ocelová lávka pro pěší a cyklisty byla
vybudována na místě mostu, ze kterého zbyl pouze středový pilíř. Tento pilíř
byl v rámci stavby odstraněn. Cyklostezka vede hlubokým údolím řeky Ohře, má
parametry bezbariérového přístupu a je napojena na páteřní cyklostezku
Karlovarského kraje č. 6.

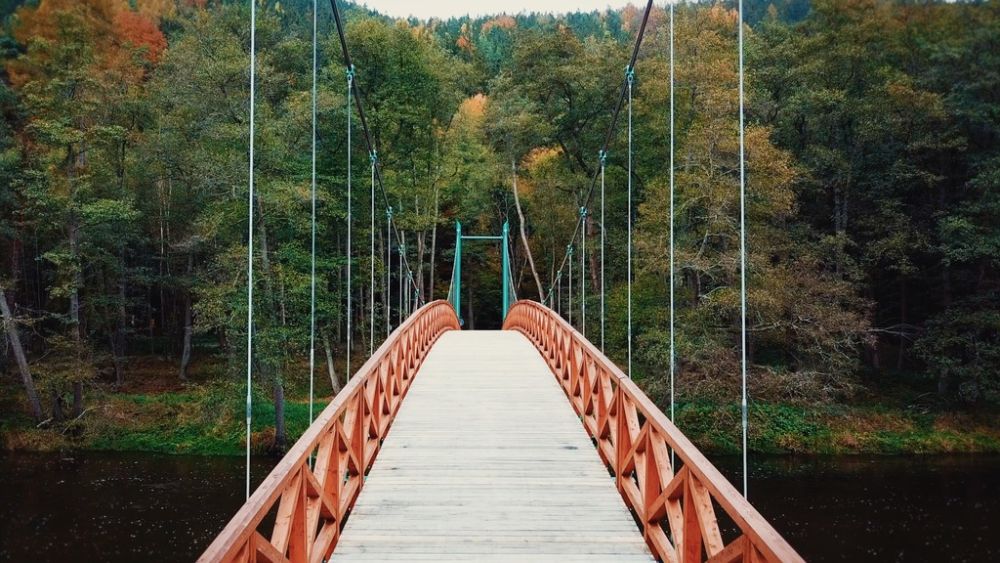

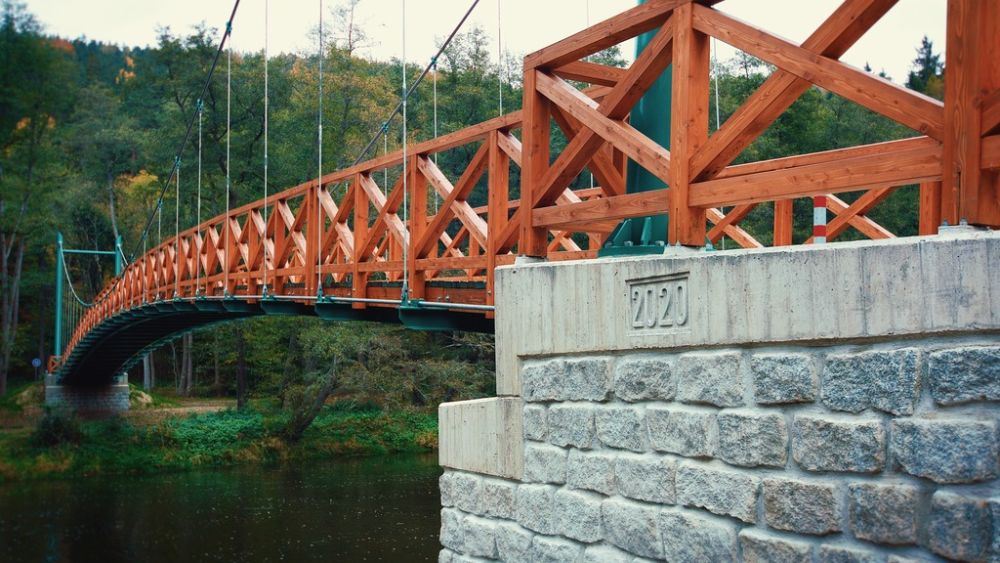

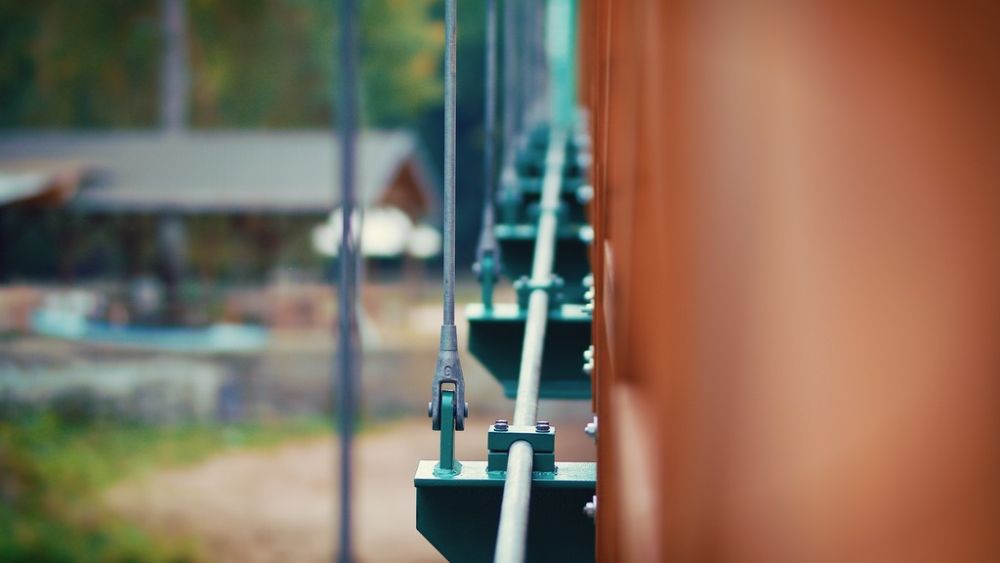

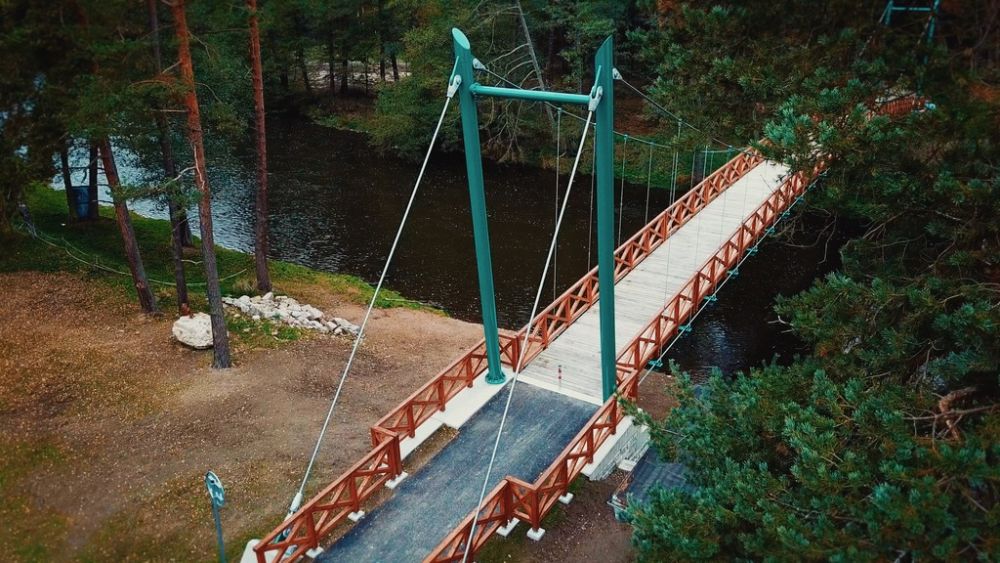

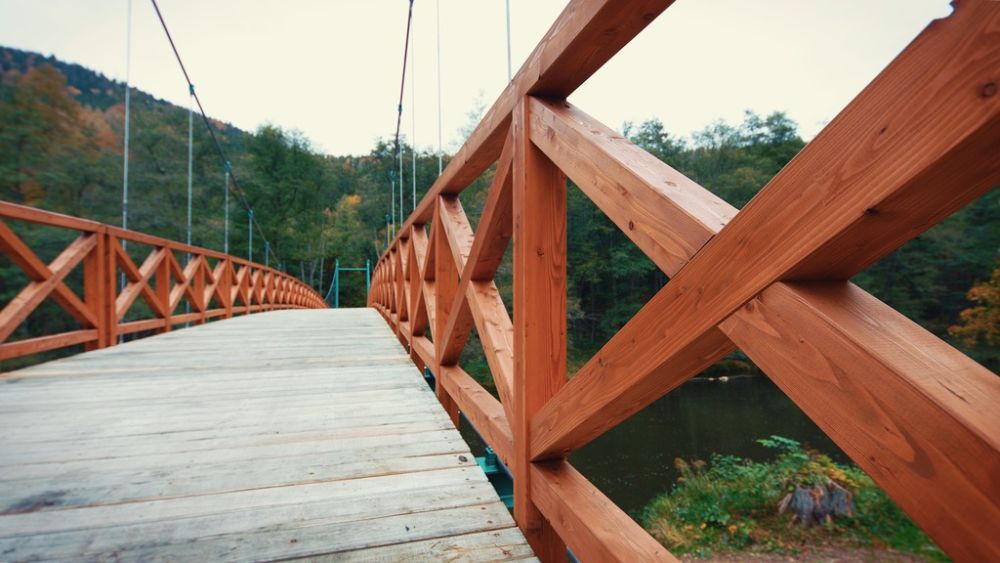

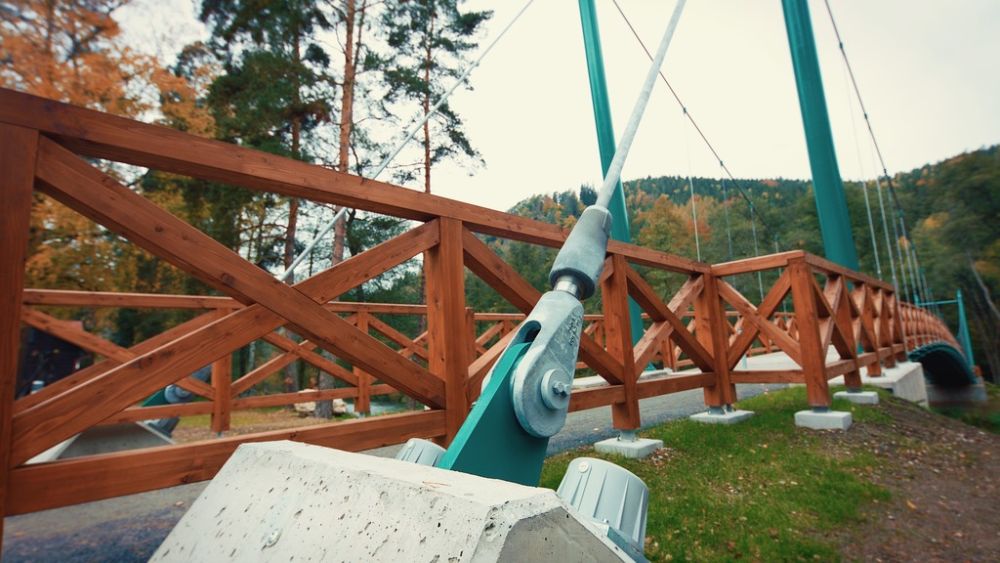

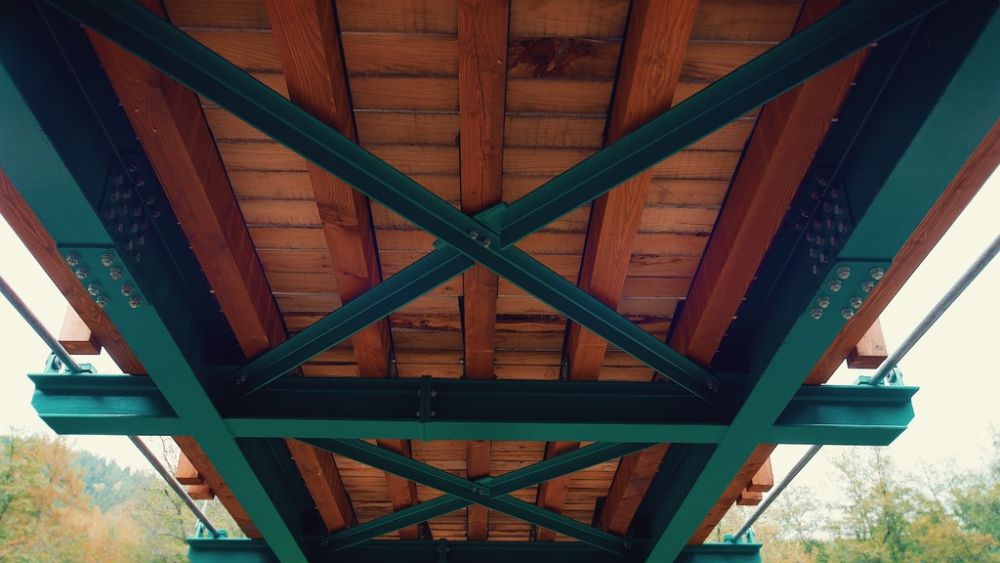

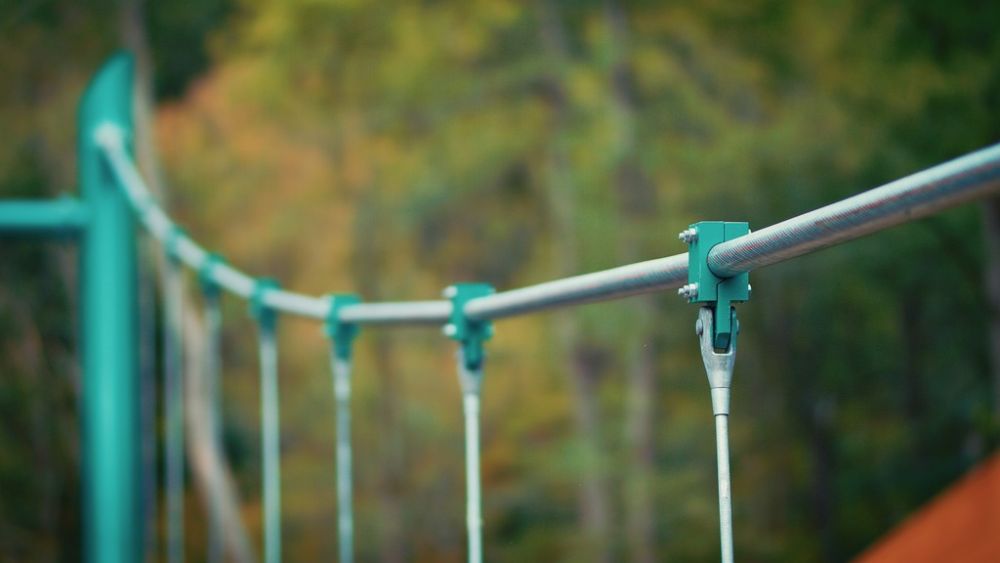

Nová lávka s dřevěnou mostovkou je vedena přes pylony a kotvena v kotevních blocích. Konstrukce je zavěšena na konzolách příčníků. Na opěrách je nosná konstrukce uložena na ocelová čepová ložiska. Nosná lana jsou zavěšena ve dvou mírně ukloněných rovinách. Krajní zpětná lana jsou zakotvena do kotevních bloků a pylonů, střední lana jsou pnuta mezi pylony. Pylony jsou vetknuty do opěr. Mostovka je dřevěná, mostiny se ukládaly na podélníky. Založení masivních železobetonových opěr je hlubinné na mikropilotách průměru 108 x 16 délky cca 8,5 - 9,0m. Kotevní bloky zpětných lan jsou přikotveny proti účinkům vodorovných sil trvalými zemními pramencovými kotvami, založeny jsou plošně.
Autorská zpráva
Lávka získala Cenu Svazu měst a obcí v soutěži Stavba roku 2021
Foto: Metrostav a.s.
Projektant: PONTIKA s.r.o.
Dodavatel: Metrostav a.s.
Základní informace o objektu
Kategorie
Novostavby
Dokončení
2020
Lávka přes Ohři
Ohře, km 184,6
Loket Údolí, Svatošské skály
Komentáře ke článku
8. 12. 2021 16:27:18. Re: Lávka přes Ohři. Lubor
11. 12. 2021 17:53:03. Re: Re: Lávka přes Ohři. Jitka
15. 12. 2021 18:42:36. Re: Re: Re: Lávka přes Ohři. Lubor
9. 12. 2021 08:12:45. Re: Lávka přes Ohři. Petr
11. 12. 2021 17:48:22. Re: Re: Lávka přes Ohři. Jitka
8. 12. 2021 16:27:18. Re: Lávka přes Ohři. Lubor |
Ach a opět ta mapka k ničemu... přátelé, opravdu by s tímhle nešlo něco udělat? |
11. 12. 2021 17:53:03. Re: Re: Lávka přes Ohři. Jitka |
Teď na to koukám a lávku to ukazuje. Vypadá to, že když se chce, tak jde i šotka zkrotit. |
|
Výtečně! Děkuju redakci, že se tím někdo zabýval. A kéž se tak daří i příště. Krásné svátky všem! |
|
Pěkné a co děti? nepropadnou zábradlím? |
|

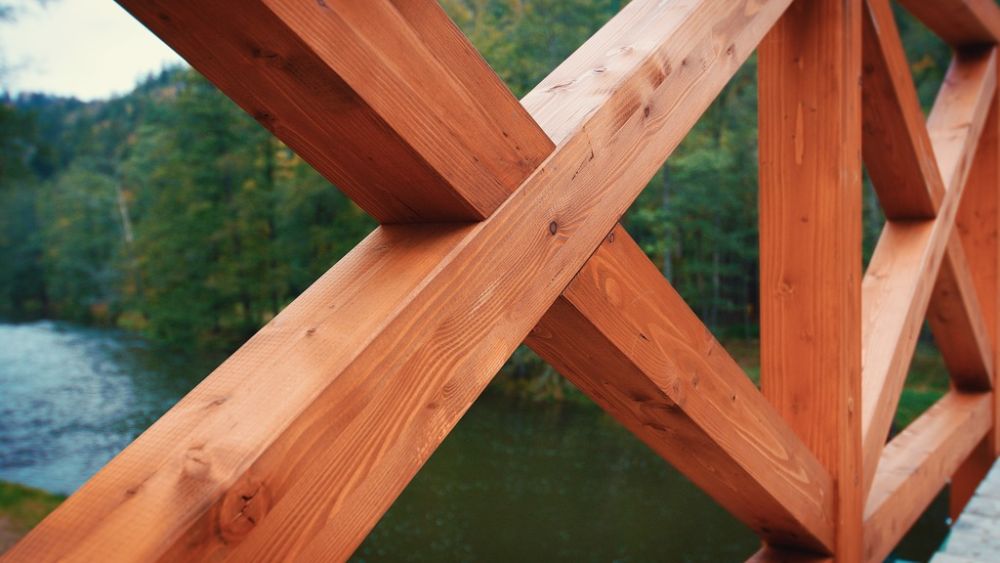

Přesně tohle mě napadlo. Zábradlí je krásné, ale pokud vím, tak existuje norma, která udává maximální šířku otvorů 12 cm. A ta tady viditelně není dodržena - tedy pokud tam někde není neviditelné sklo. |
