Návštěvnické centrum na Kvildě
(29. 4. 2016) Ateliér AND
Návštěvnické centrum na Kvildě
U obce Kvilda byl realizován unikátní projekt inspirovaný
podobnými záměry v západní Evropě. Návštěvnické centrum je věnované prezentaci
jelení zvěře a nemá ve střední Evropě obdoby. Do šumavské krajiny byl
ohleduplně umístěn nový dům, který má špičkové technické a provozní parametry a
zároveň vzhled tradiční šumavské chalupy.
Součástí prezentace je poskytování informací o výskytu a způsobu života jelenů
v NP Šumava. V obecném smyslu centrum demonstruje soudobé přístupy Správy
Národního parku Šumava k přírodnímu prostředí a jeho ochraně a moderní
ekologickou architekturu inspirovanou místní stavební tradicí.

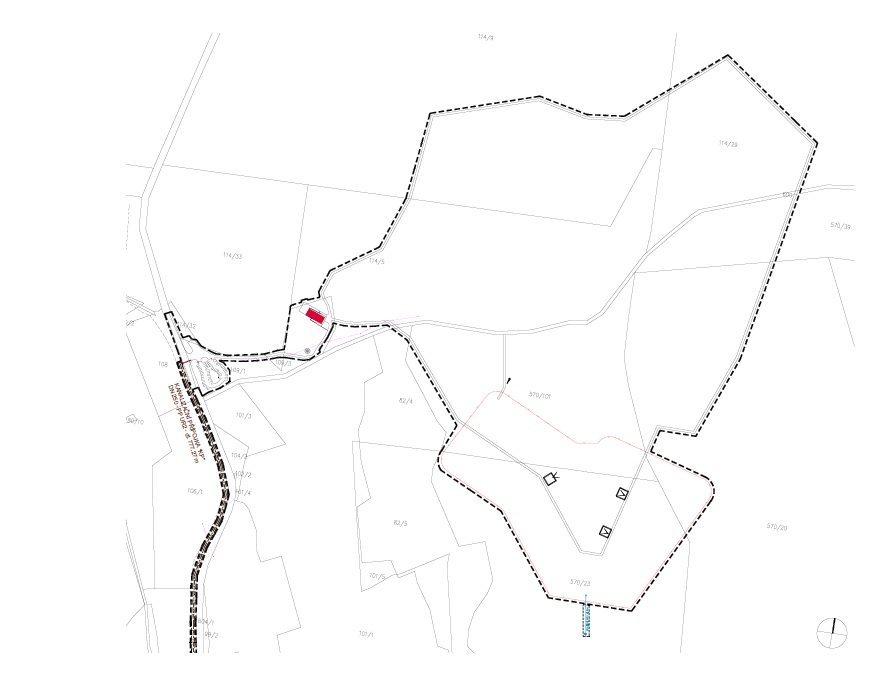

Areál centra se skládá ze dvou celků - vstupní části a naučného okruhu. Vstupní
část slouží jako zázemí pro návštěvníky, tvoří ji objekt s dětským hřištěm,
přístupovou cestou a parkovištěm. Naučný okruh je určen především k prezentaci
jelení zvěře v jeho přirozeném prostředí.

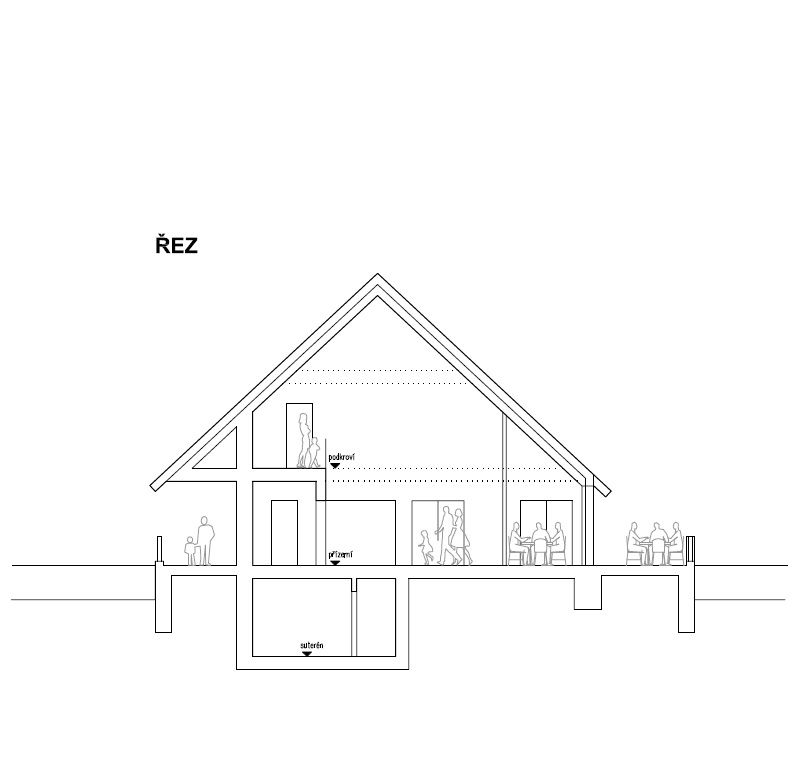

Objekt návštěvnického centra na půdorysu 30,0 x 11,5 m má sedlovou střechu s
podkrovím, částečně je podsklepený. Jeho hmotové uspořádání vychází z místní
stavební tradice - sedlová střecha je asymetricky osazená na obdélníkové
přízemí, asymetrie se projevuje v přetažení střechy v podélném směru nad krytou
vstupní částí.

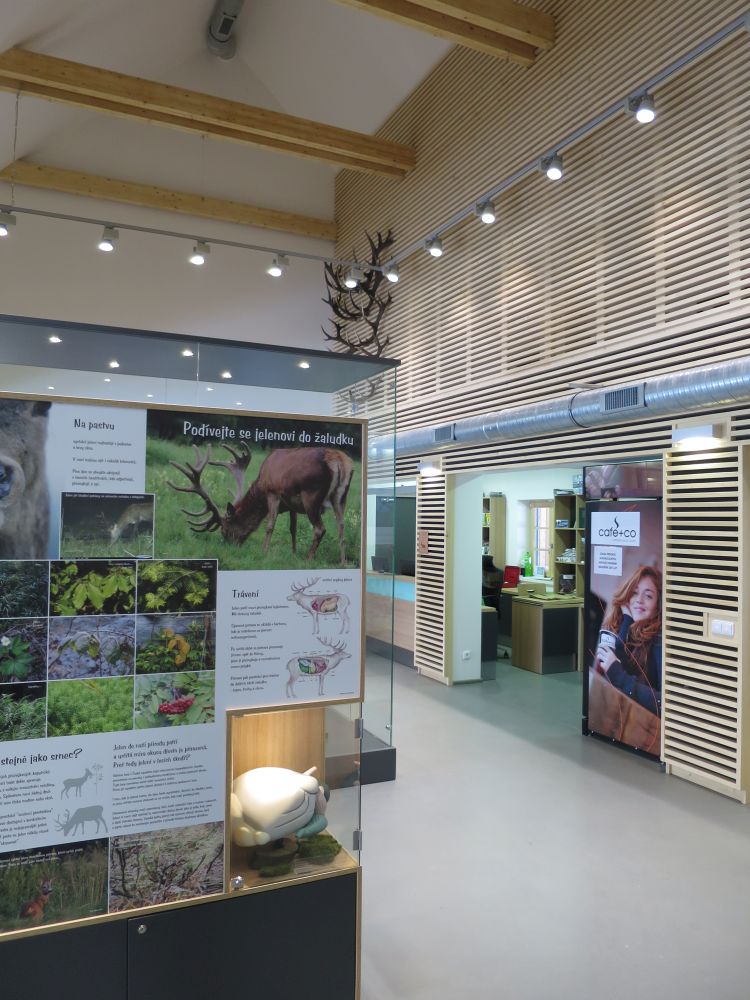

V interiéru je výstavní prostor, součástí prezentační části je malý sál pro
pořádání přednášek. Hřiště je vybaveno drobnými herními prvky z přírodních

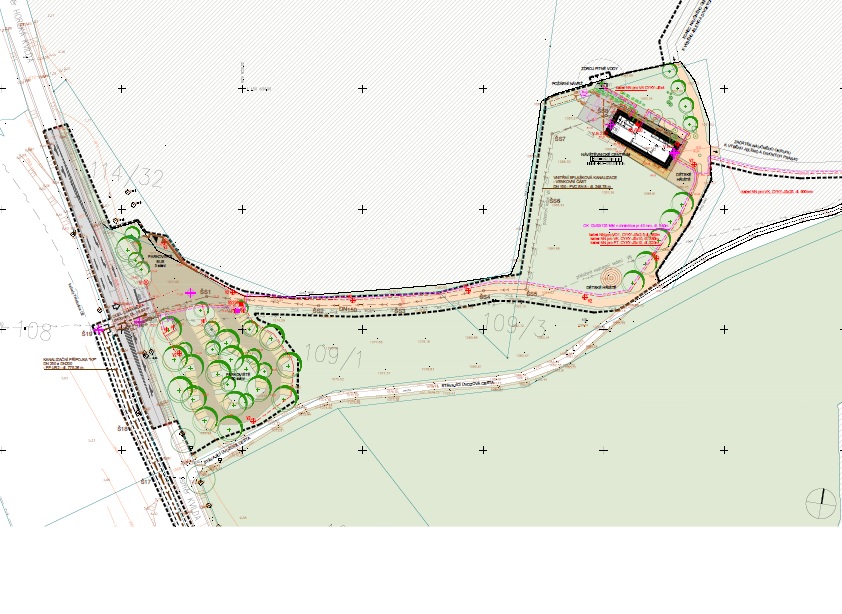

materiálů. Přístupové komunikace a parkoviště byly navrženy tak, aby se co
nejpřirozeněji začlenily do stávajícího terénu. Cesty i parkoviště jsou
uspořádány v nepravidelných křivkách a s přírodním štěrkovým povrchem.
Parkovací stání byla záměrně rozčleněna do menších skupin nepravidelně
rozmístěných v zeleni.

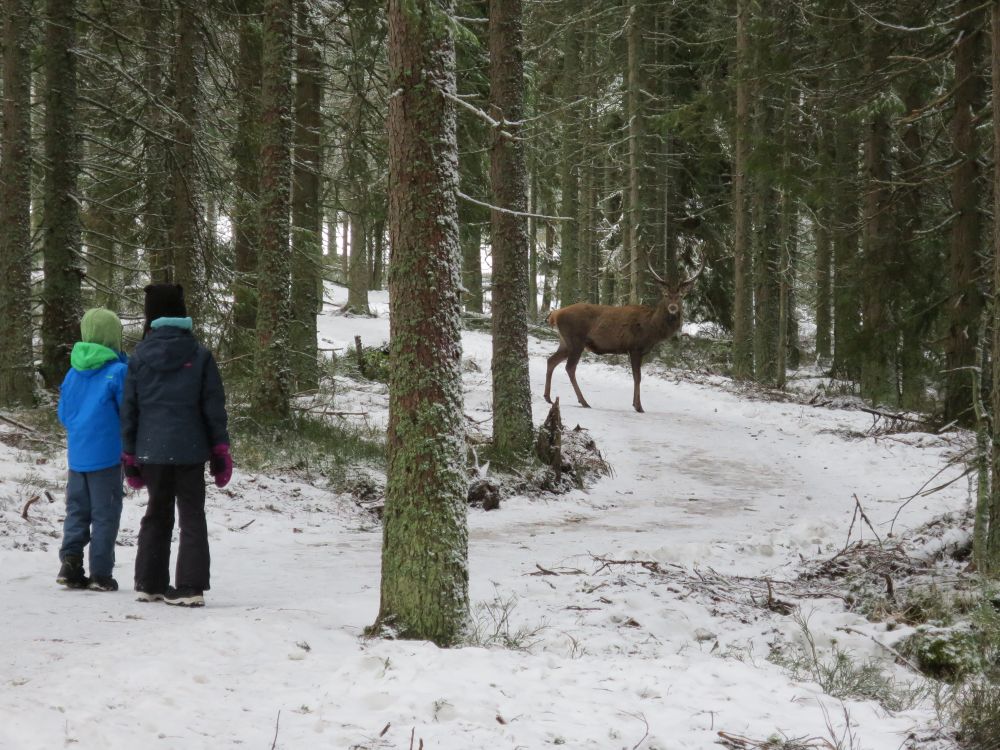

Ve venkovní části umožňuje prezentaci živých zvířat rozlehlý
výběh, kterým vede naučný pěší okruh. Expozice umístěná ve volné krajině
simuluje zážitky z pozorování přirozeně se pohybující zvěře. Naučný okruh je v souvislém
lesním porostu, všechny jeho části byly navrženy s ohledem na maximální
zachování přírodního prostředí a autentického charakteru biotopu. Expozice je
založena na prožitku z bezprostředního kontaktu návštěvníků s divokými zvířaty
bez umělých zábran. Odstup oplocení od naučného okruhu je ve vzdálenosti 60-80

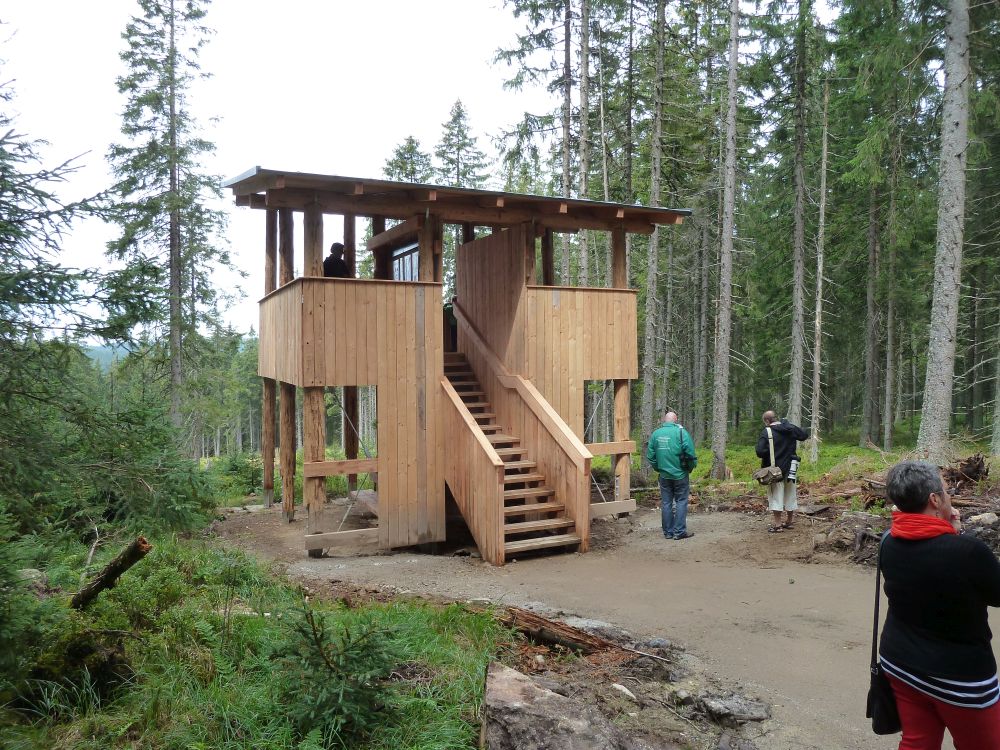

m na každou stranu, což je již vzdálenost mimo pohled diváka. Pozorovací místa jsou řešena formou
„loveckých“ posedů výšky 3-4 m nad terénem. Jejich konstrukce je dřevěná,
tvarově nepravidelná a surová, usměrňující pohledy různými směry s ohledem na
členitost terénu.
Konstrukční řešení objektu
Jedná se o kombinaci železobetonových konstrukcí (stěny, stropy 1. PP), zděných
konstrukcí (nadzemní podlaží) zastřešených dřevěnou rámovou konstrukcí, kde jsou
hlavními nosnými prvky trojkloubové rámy z lepeného dřeva, které tvoří sedlovou
střechu objektu se sklonem 42° na obě strany.
Dvouplášťová konstrukce obvodového pláště má provětrávanou vzduchovou mezeru. Na
nosné konstrukci je ve směru do exteriéru upevněn tepelný izolant a dále
vytvořena provětrávaná vzduchová mezera a osazen vnější plášť z prken na pero a
drážku. Upevnění na svislo na vodorovném laťovém roštu.
Materiálové a barevné řešení objektu návštěvnického centra vychází z principů
místní tradiční architektury. V detailech provedení a ve vybraných prvcích byla
navržena současná technická řešení, odpovídající soudobému charakteru objektů a
jejich funkci.
Ostatní drobné objekty v areálu (vyhlídky, krytá odpočivná místa) jsou navrženy
v soudobém tvarosloví s použitím tradičních materiálů.
Zdroj tepla a vytápění
Stavba je koncipována jako nízkoenergetická se standardem blížícím se pasivnímu

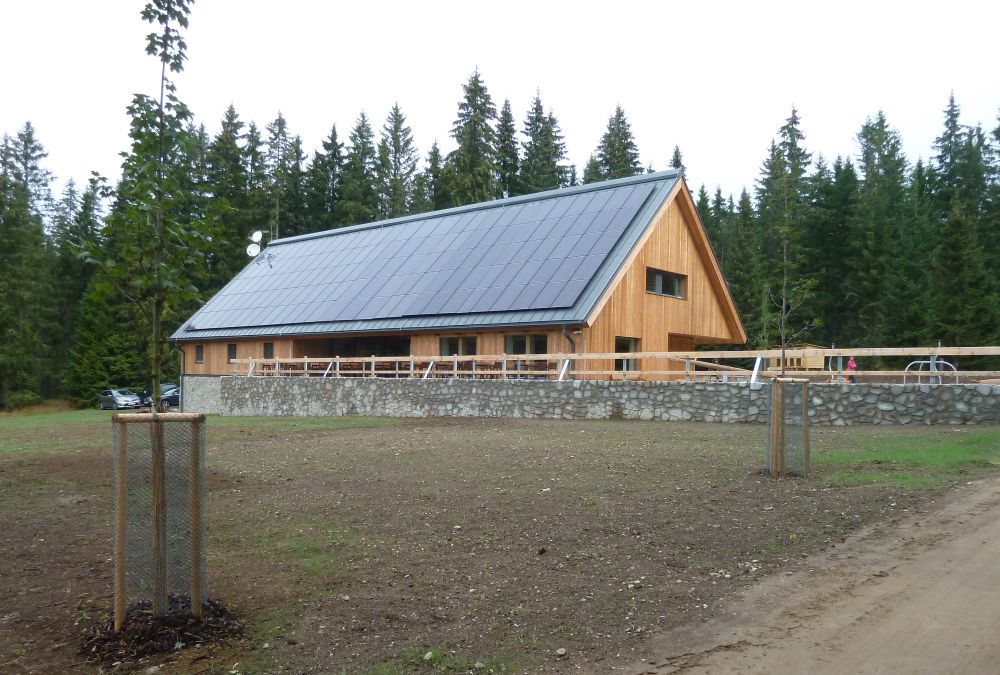

domu. Byl využit systém několika zdrojů: hlavním zdrojem tepla jsou fotovoltaické
panely na jižní straně sedlové střechy. Energie z panelů se ukládá do vnitřní
beztlaké akumulační nádrže o objemu 16,4 m3. Do této nádrže je
umístěno tepelné čerpadlo typu voda-voda s topným výkonem 14,9 kW, které dokáže
využít i nižšího potenciálu tepla nashromážděného v akumulační nádrži. Tepelné
čerpadlo je prioritně v provozu před přídavným elektrokotlem, který po vybití
akumulační nádrže na teplotu cca 7 °C a v případě nevhodných energetických
podmínek zamezí zamrznutí vody v nádrži.
Pro budovu návštěvnického centra bylo navrženo kombinované teplovzdušné
vytápění s nuceným větráním a rekuperací tepla Část objektu je vytápěna
teplovodním podlahovým systémem. Topný okruh pro teplovzdušný systém je
provozován jako topný systém s nuceným oběhem a teplotou topné vody max. 55°C,
předpokládaný spád je 45/40. Výstupní teplota pro podlahové vytápěcí systémy v
budově bude pracovat se spádem 35/30.
Ohřev TUV je řešen pomocí dvou zásobníků o celkovém objemu 750 l. Zásobníky
jsou osazeny elektrodohřevem o výkonu 2x12 kW. V rozvodu TUV je osazeno
cirkulační čerpadlo s časově programovatelným spínáním.
Autorská zpráva
NÁVŠTĚVNICKÉ CENTRUM KVILDA
Investor: Správa Národního parku Šumava
Architekt: AND, spol. s r.o., architektonický atelier - Ing. arch. Vratislav
Danda, Ing. arch. Jaromír Kosnar, Ing. arch. Radovan Kupka
Stavební části: Ing. Tomáš Šmejkal, Ing. Eva Šmejkalová
Generální projektant: AND, spol. s r.o., architektonický atelier ve spolupráci
s PPAA s.r.o.; vedoucí týmu Ing. arch. Vratislav Danda
Významní kooperanti: Atrea, Ing. Zdeněk Zikán - návrh systému vytápění a
vzduchotechniky, energetická bilance, průkaz energetické náročnosti; společnost
Sviták - návrh zdroje tepla (solární kolektory + akumulační nádrž tepla); Ing.
arch. Kristina Ullmannová – návrh interiéru; Plzeňský projektový a
architektonický atelier s.r.o. – TZB, PBŘ
Generální dodavatel stavby: AUBÖCK s.r.o.
Základní informace o objektu
Kategorie
Novostavby
Dokončení
2015
