Obecní dům Praha – Ďáblice
Osinalická 1104/13, Praha 8 – Ďáblice
(24. 6. 2019) A.LT architekti
Obecní dům Praha – Ďáblice
V novém centru Ďáblic byla na podzim 2018 dokončena
dřevostavba Obecního domu. Jak říkají autoři projektu, nechtěli vytvořit nic
monumentálního, spíše instrument pro obyvatele všech věkových kategorií.
Podstatou jejich řešení byla maximální otevřenost a transparentnost, světlo a
vzduch. Strohé fasády doplňuje jemný grafický vzor, který reaguje na různé
světelné situace. Ani interiéry nejsou okázalé, ale dřevěné konstrukce a režné
zdivo, průhledy do atrií, velkorysý vestibul, vysoké stropy a dobře zvládnuté
detaily vytvářejí kvalitní standard veřejných prostor.
Architekti Peter Lacko a Filip Tittelbach nedemonstrovali
důležitost objektu, spíše zdůraznili služby. Jejich novostavba působí

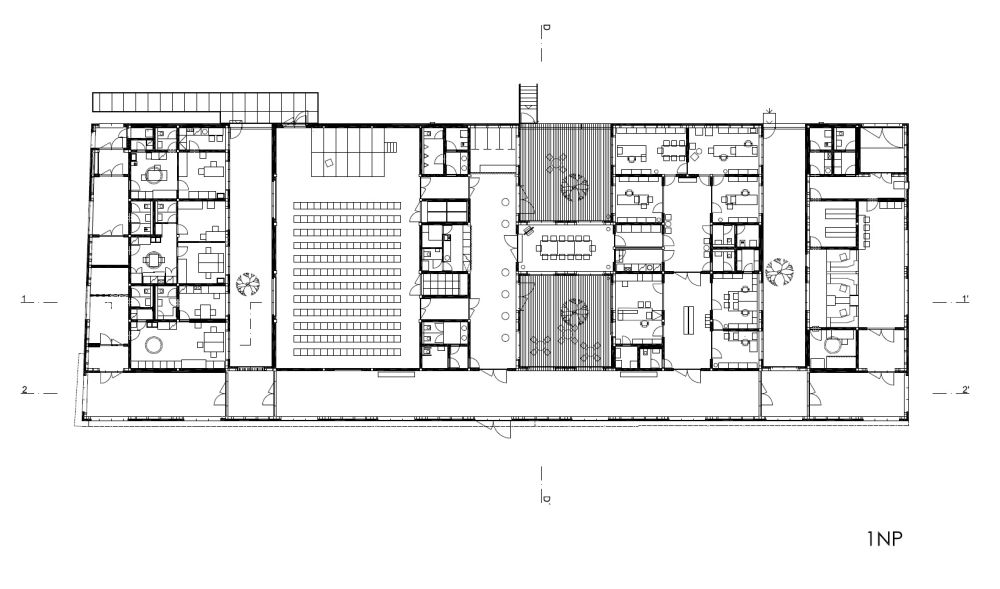

jednoduše, má ale čtyři oddělené části propojené vestibulem: úřad, multifunkční

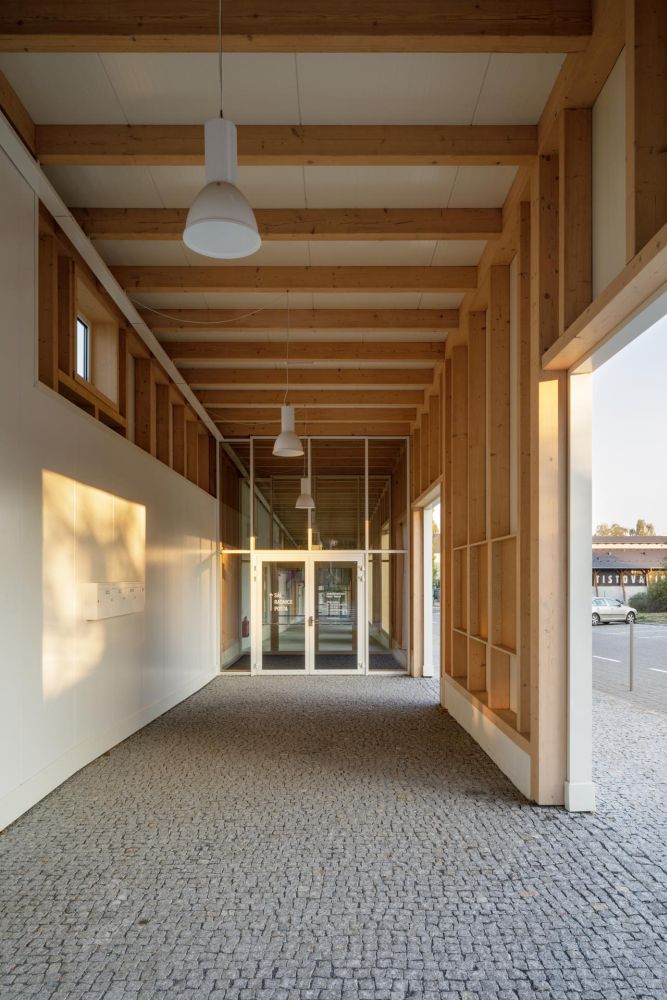

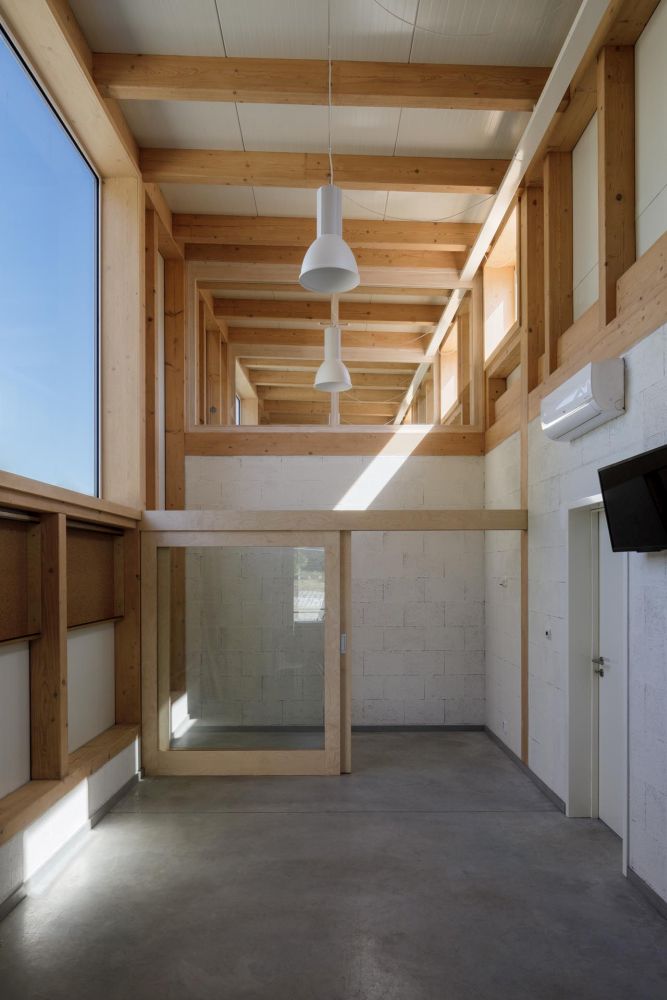

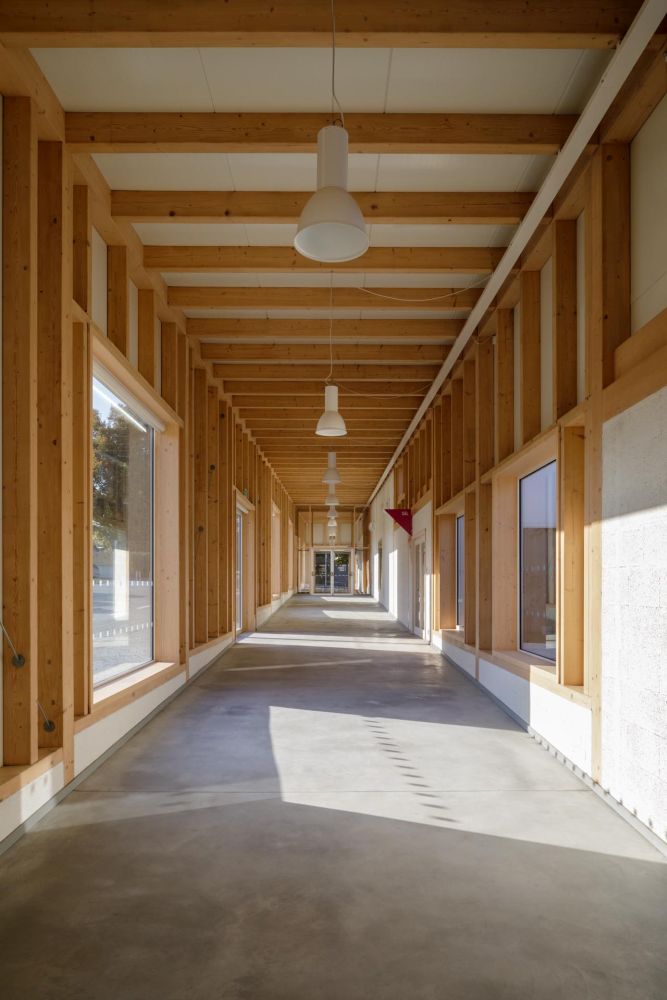

sál, lékařské ordinace a poštu. Vestibul vytváří novodobé podloubí a

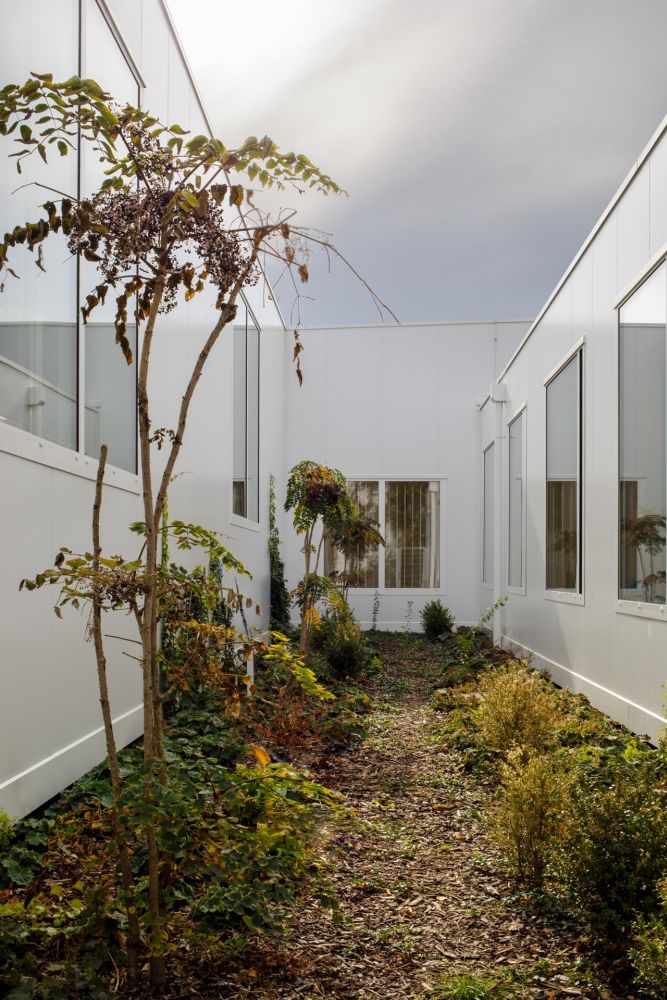

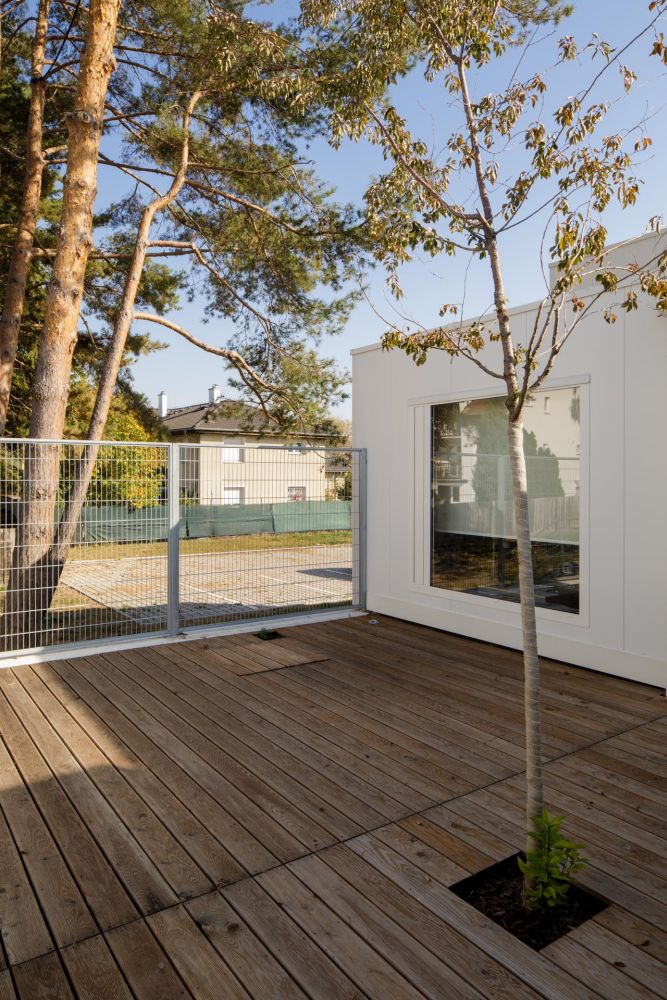

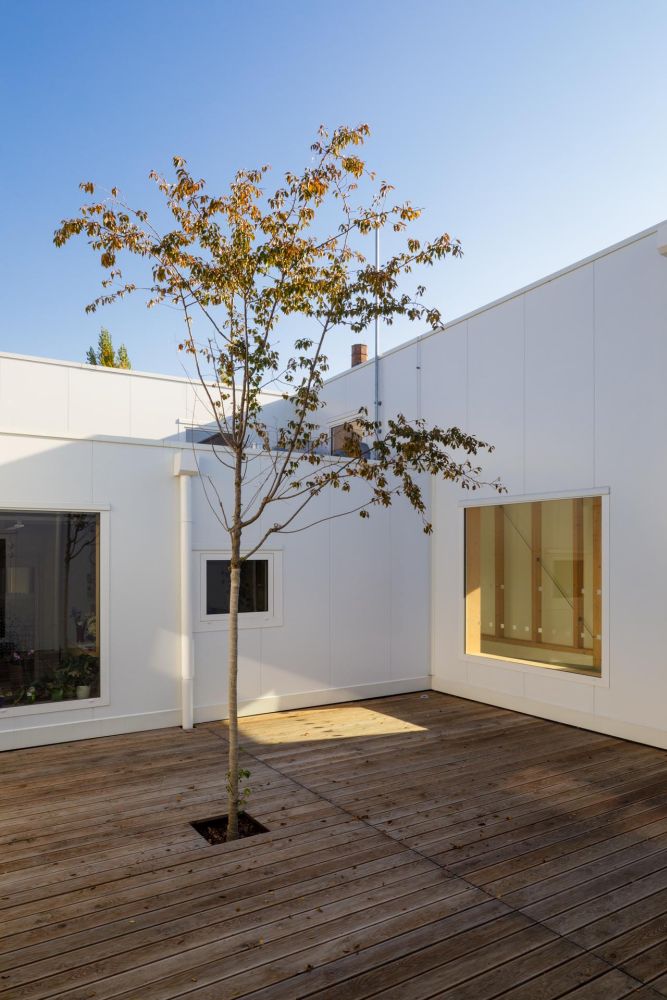

„odlehčovací“ plochu například při zábavách a koncertech. V domě jsou také dvě
atria, která slouží k prosvětlení interiérů, navíc nabízí soukromí pro
jednotlivá pracoviště. Vznikla tak synergie prostorů, hranice mezi sekcemi se
mohou měnit.

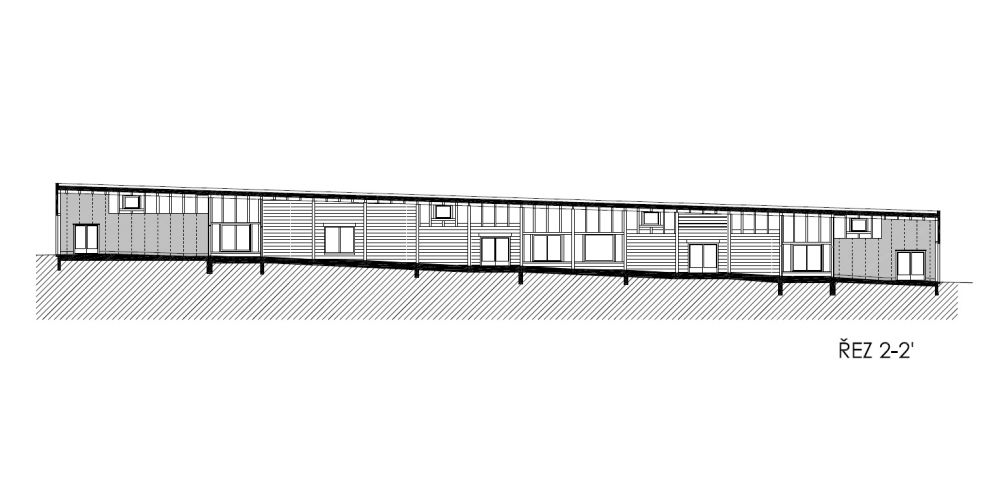

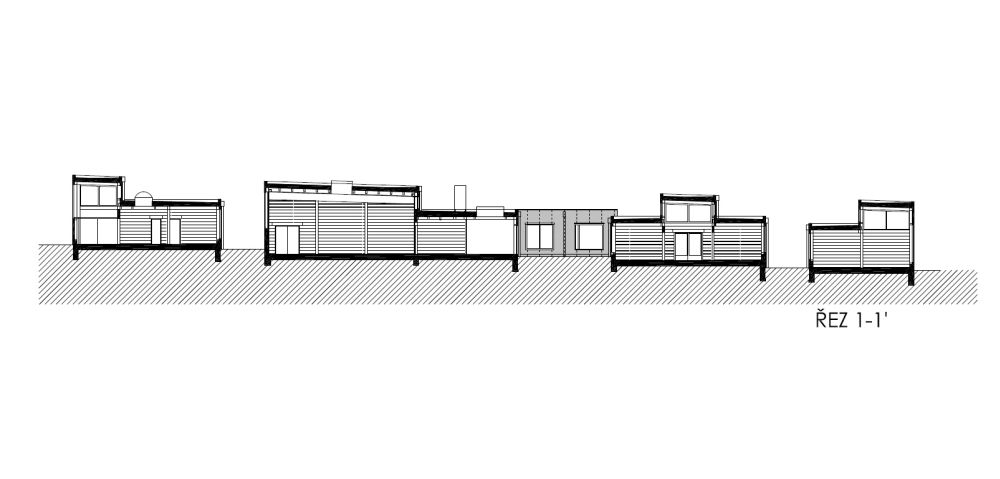

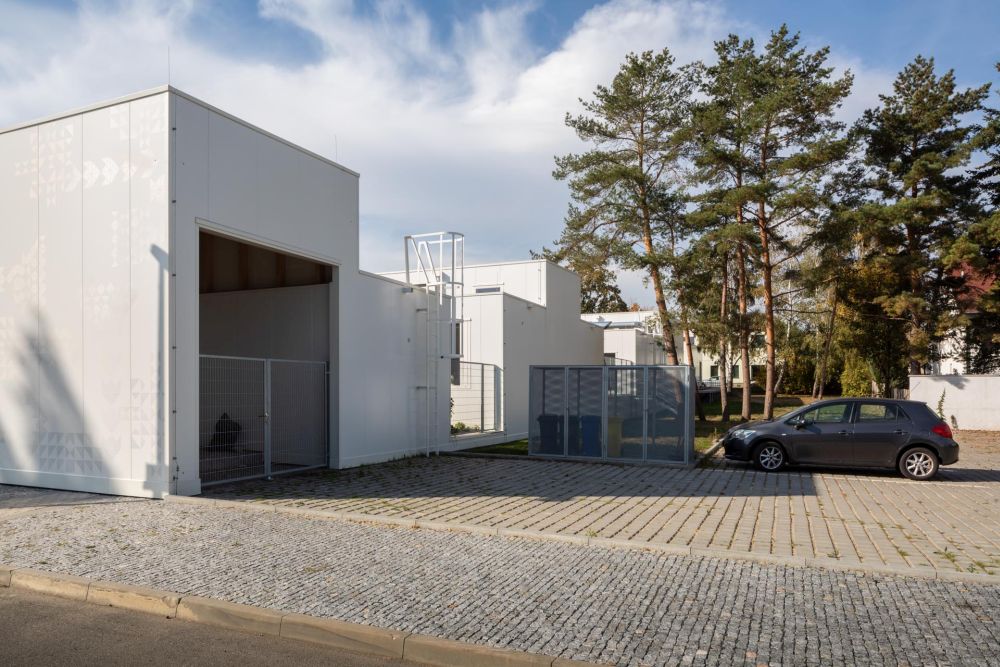

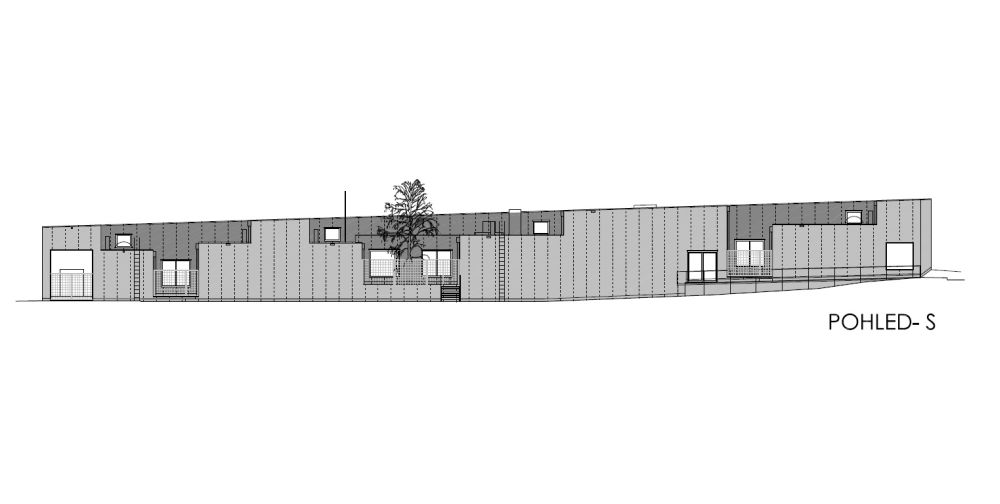

Osazení stavby na terén respektuje spád ulice před hlavní fasádou a propisuje
jej přes vstupní halu do funkčních celků. Rovněž střecha hlavního průčelí klesá

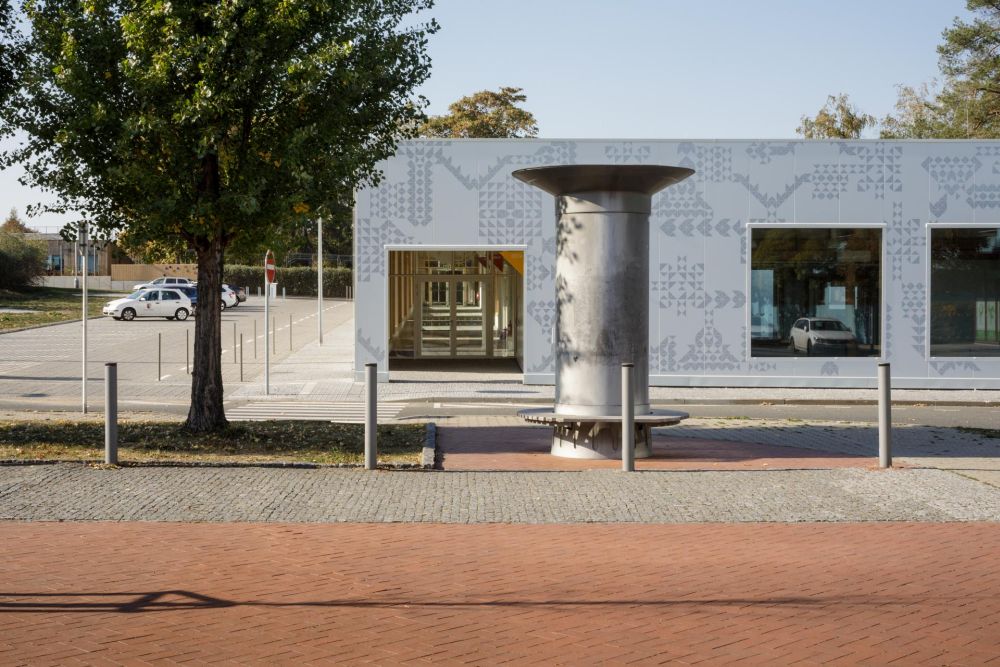

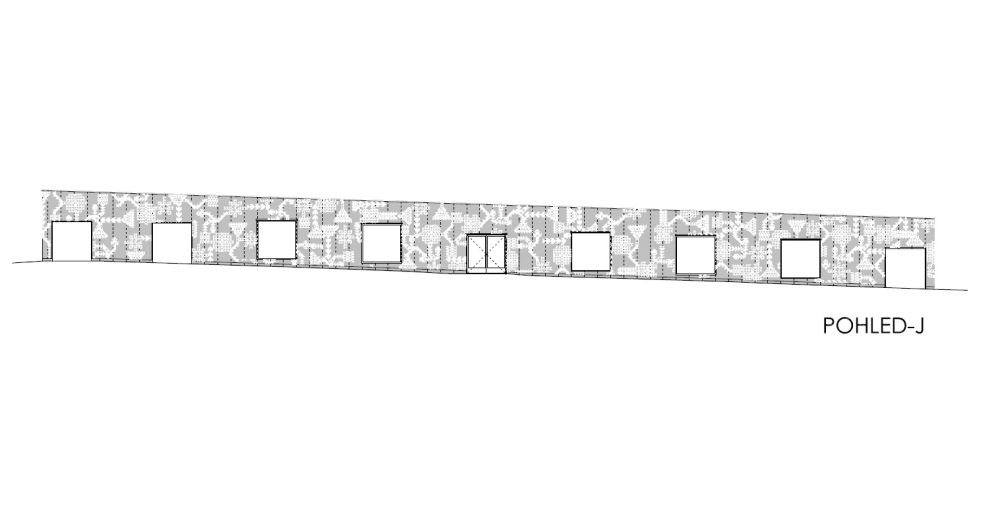

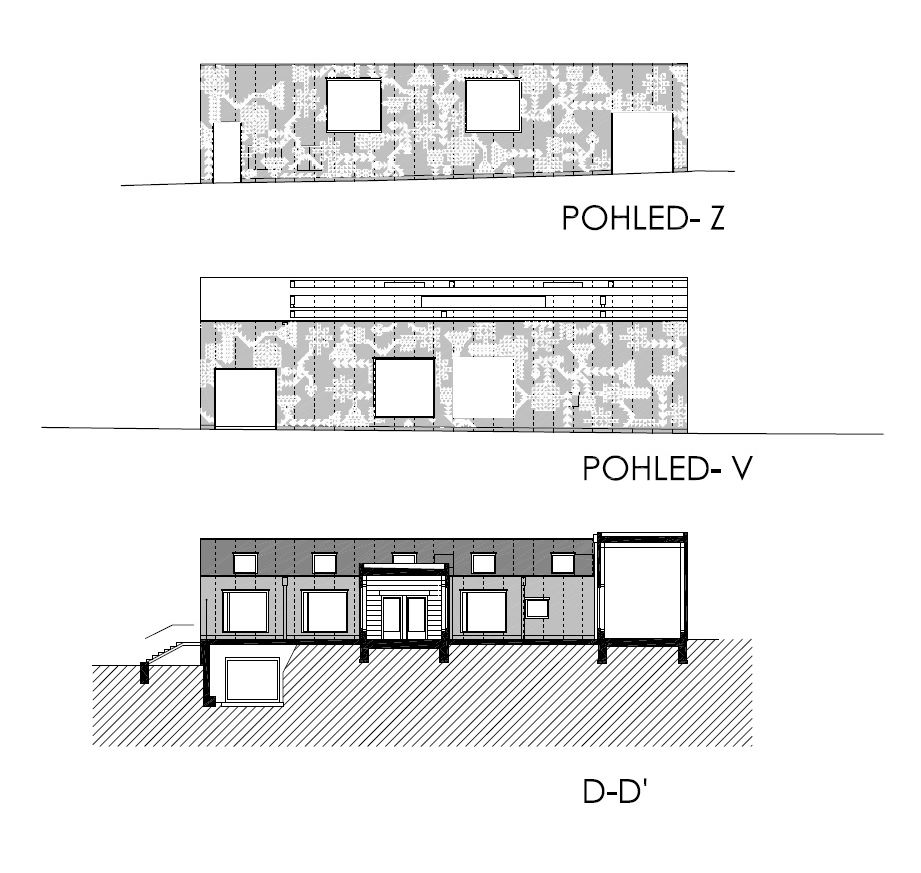

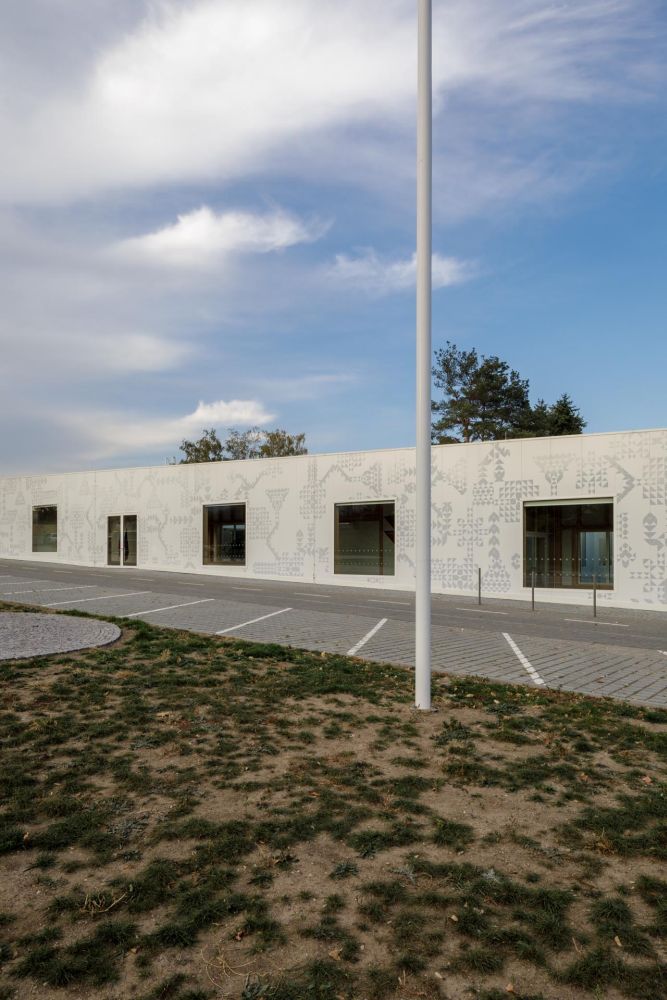

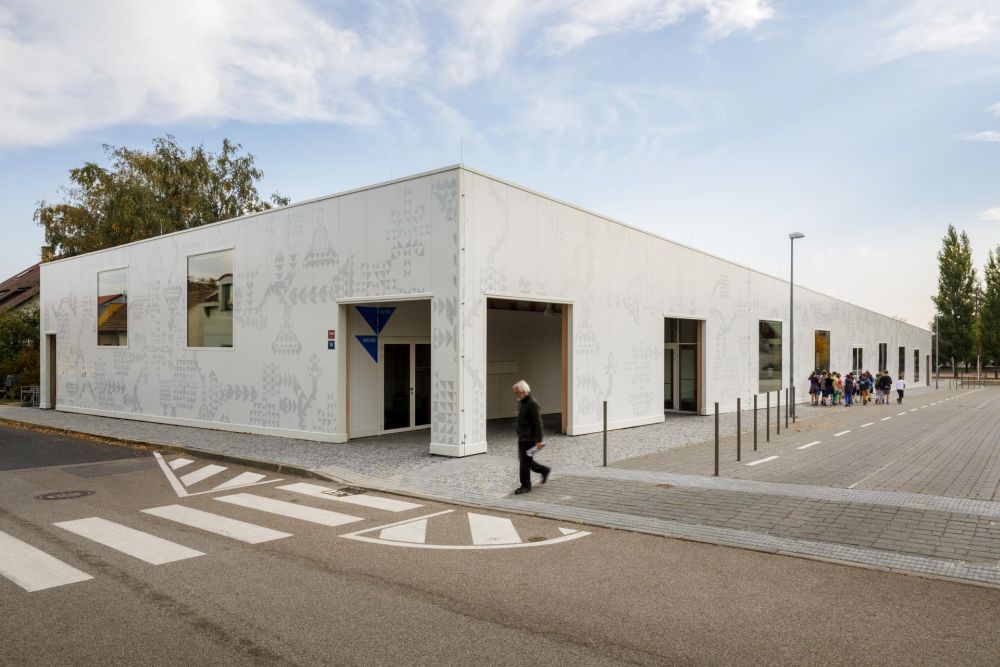

rovnoběžně s trénem. Čelní fasády jsou opatřené potiskem se vzorem s
proměnlivým stříbrno-bílým, reflexním efektem pro větší identifikaci občanů s
„abstraktní krabicí“. Autoři i vedení radnice na grafické podobě fasády úzce
spolupracovali: „Nakonec jsme se rozhodli pro návrh od Barbory Zachovalové,
který je abstraktní a zároveň nenápadný, v přímém denním světle téměř
neviditelný, lehce reflexní. Naopak když se stmívá a kolem budovy radnice
projede auto, motiv na fasádě se rozsvítí,“ říká architekt Peter Lacko.

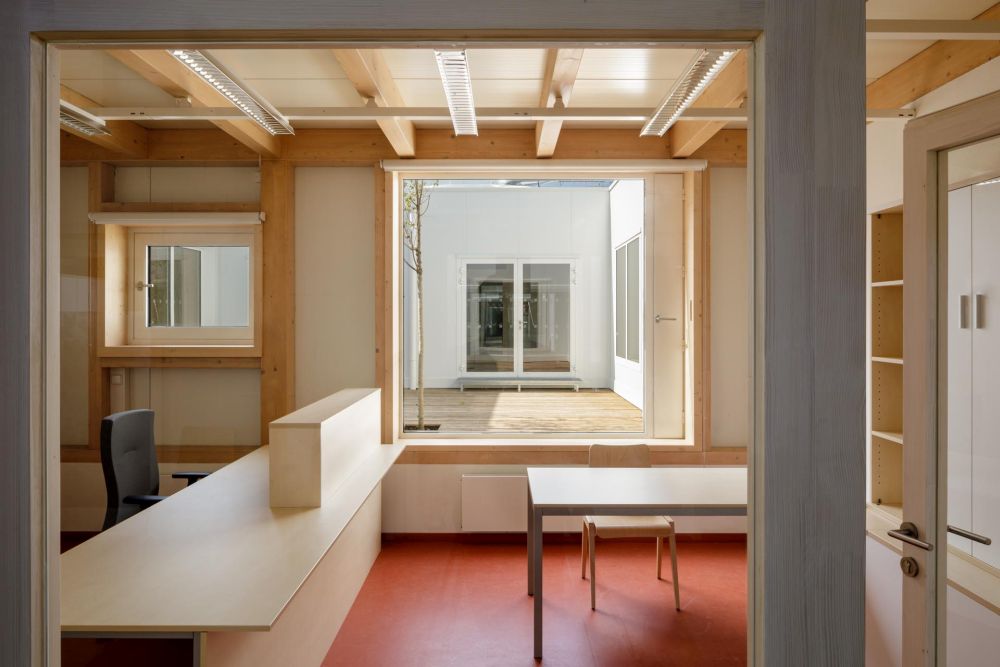

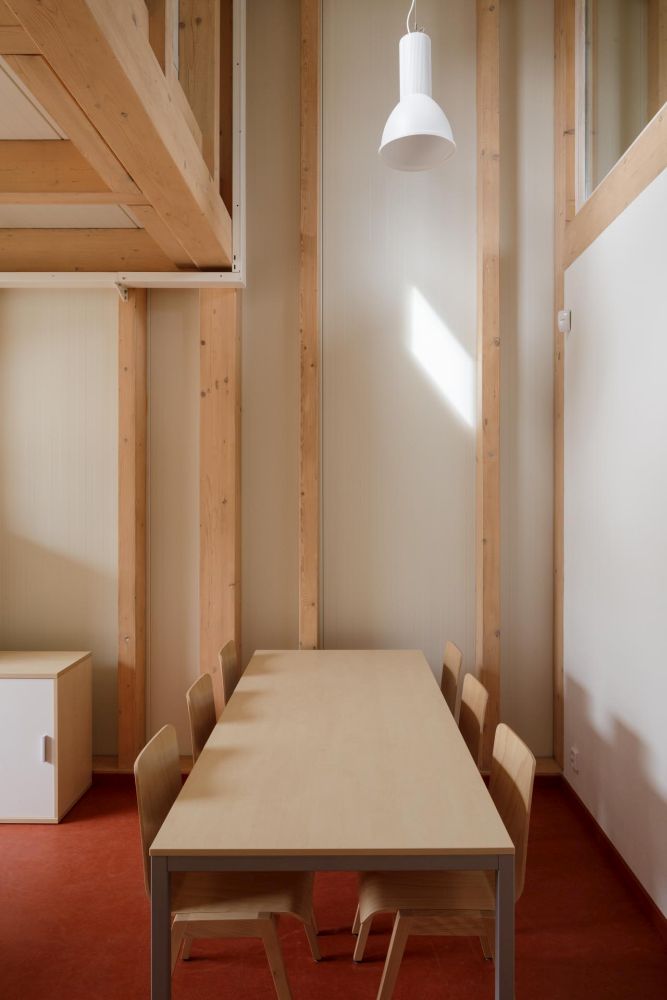

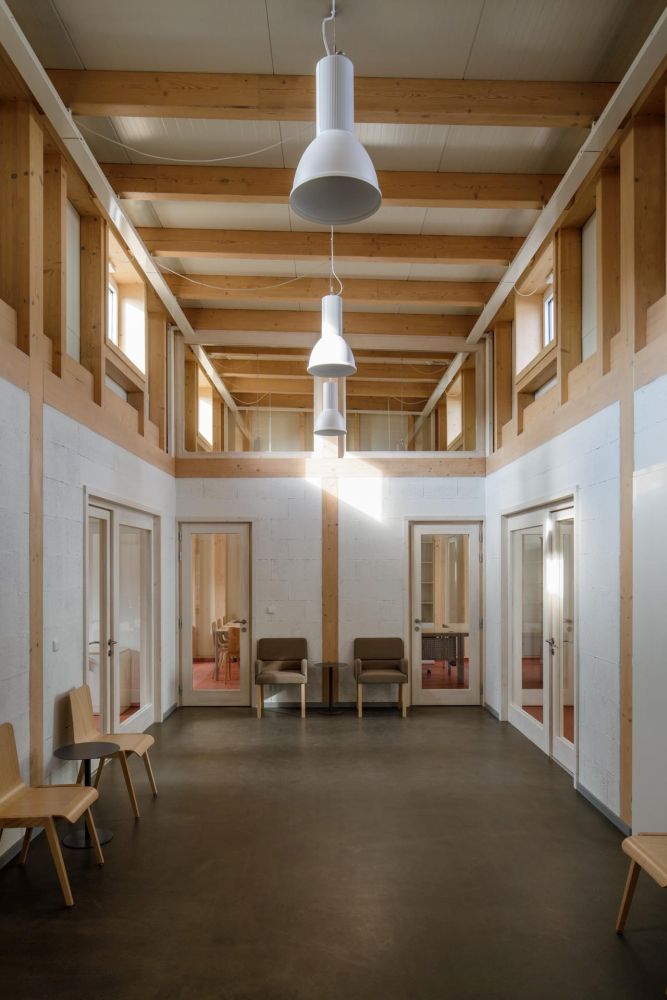

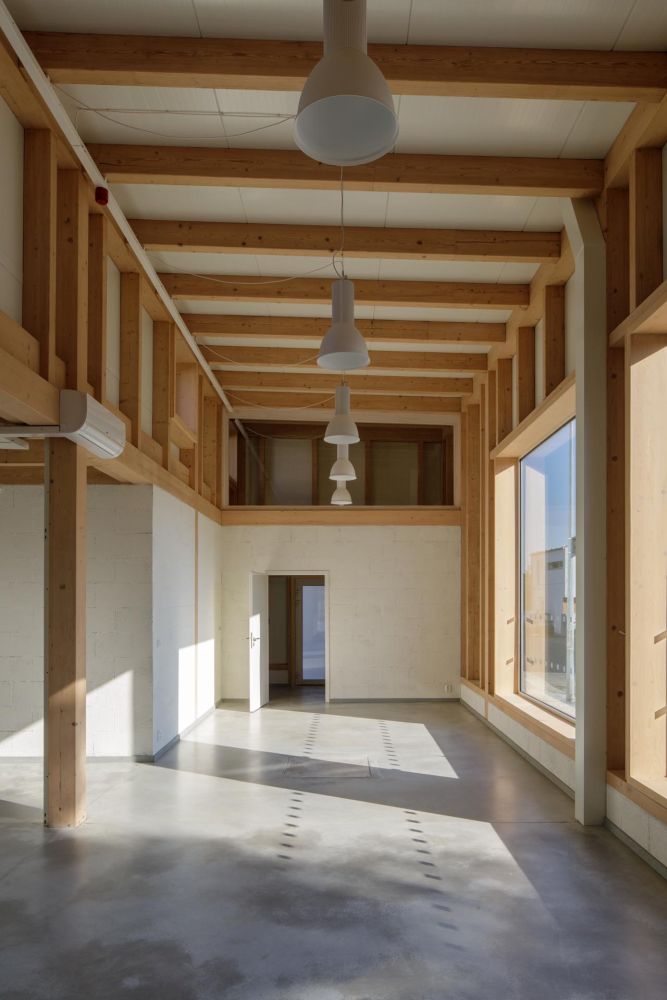

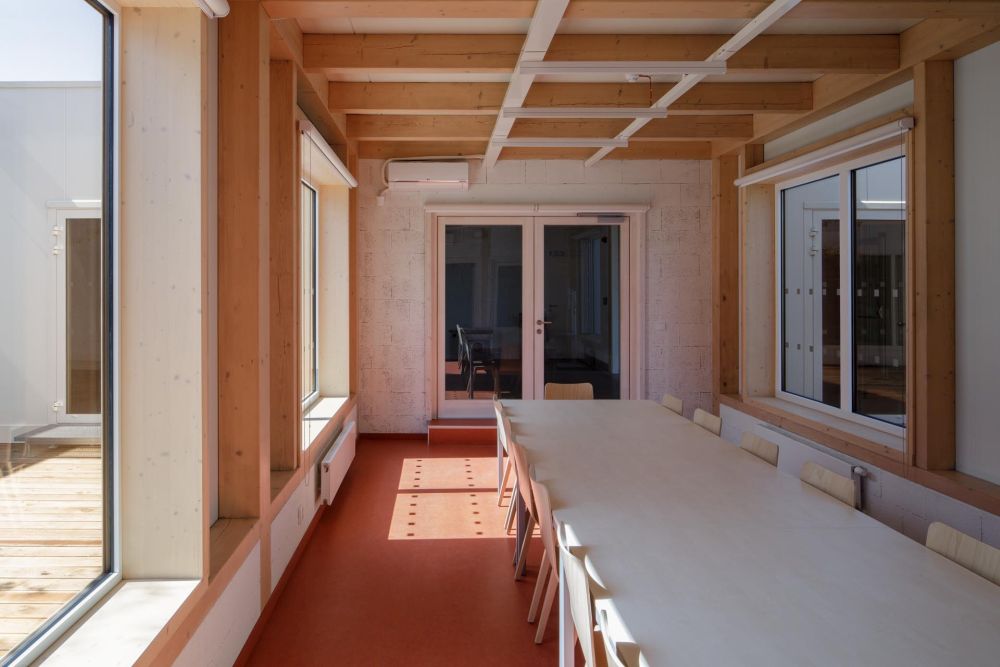

V interiérech autoři zvolili neutrální materiály. Podlahy jsou těžké plovoucí z
leštěného vyztuženého betonu s hydrofobní bezbarvou úpravou, v ordinacích je
linoleum, v sále vlysy. Vnitřní stěny zůstaly režné, jen s krycím nátěrem.

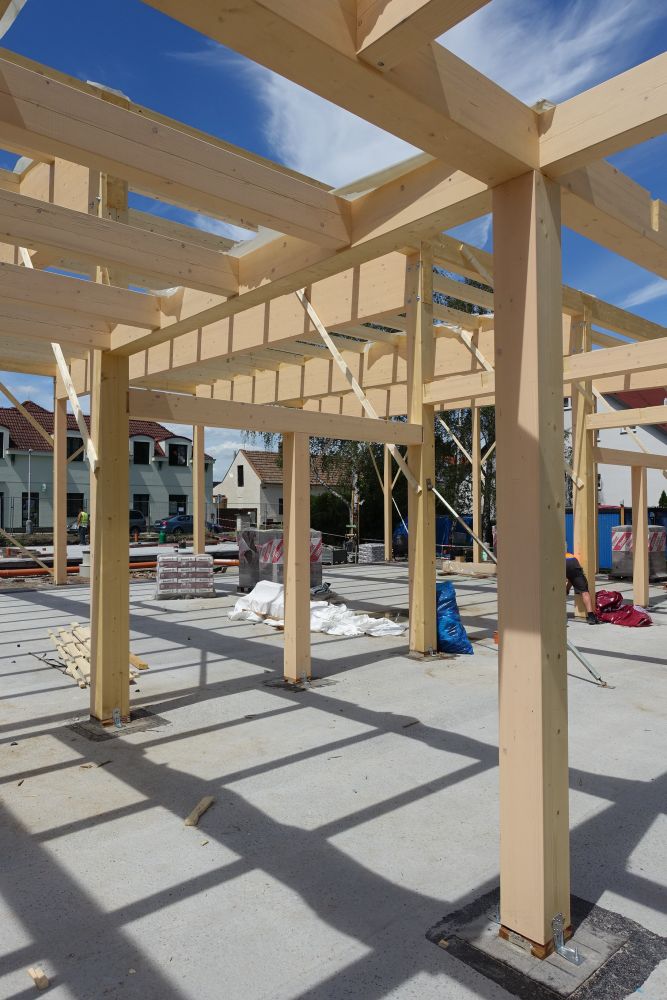

Dřevěný skelet

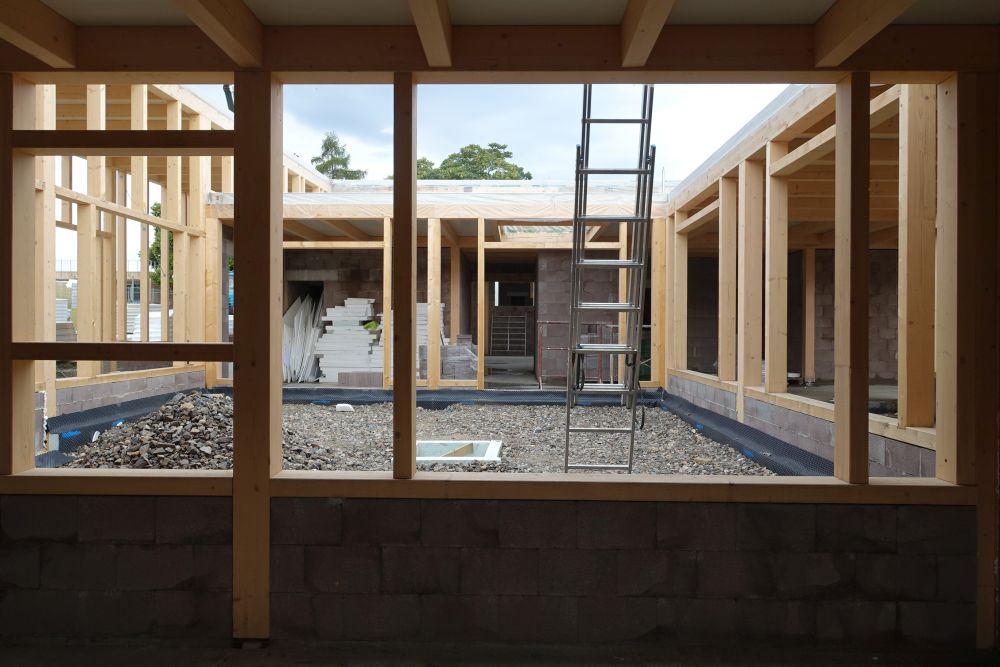

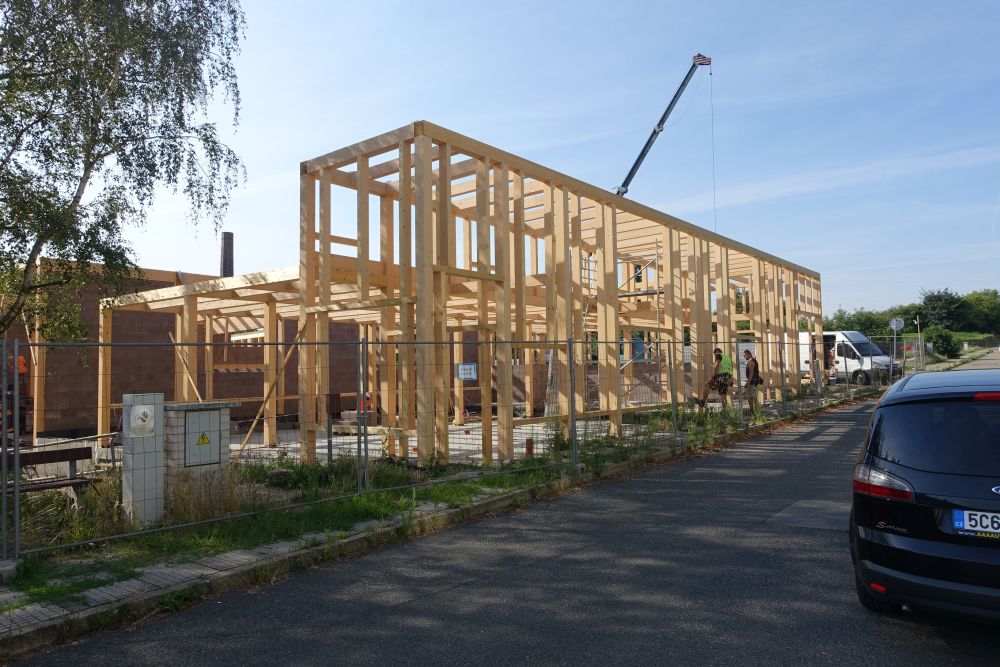

Nosná konstrukce je z masivního dřevěného skeletu v osovém modulu 4 x 4 m s

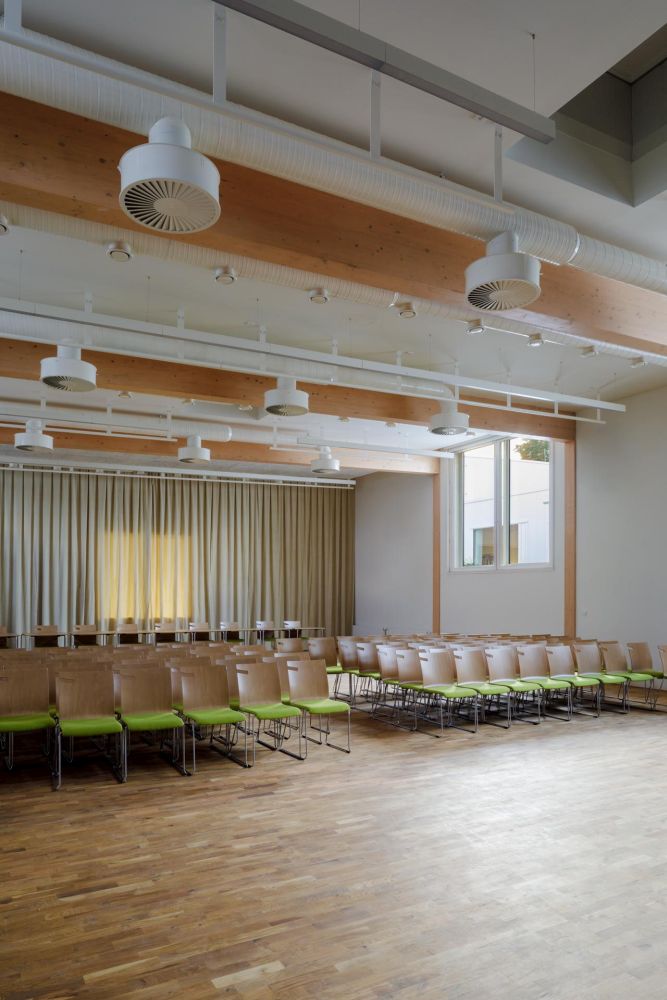

vyzdívanými vnitřními i obvodovými stěnami (u sálu). V sále mají sloupy z
lepeného lamelového dřeva BSH průřez 240/240 a 190/190 mm, v ostatních
prostorách 200/200 mm. Zavětrování objektu tvoří vyzdívka spřažená s dřevěným
skeletem a ocelová táhla.

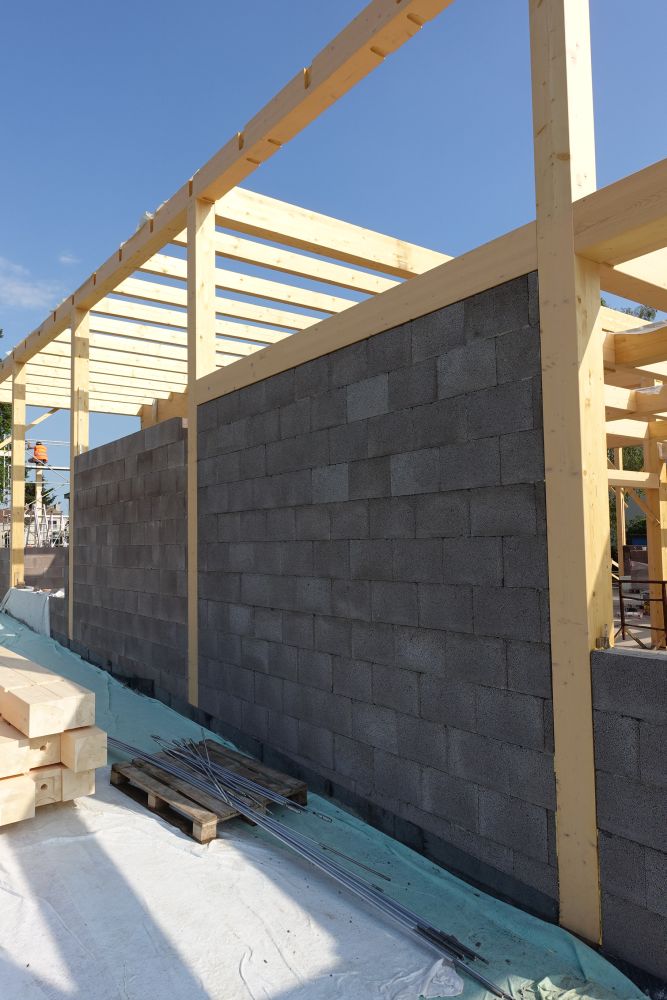

Skelet z lepeného dřeva je vyzdívaný z betonových broušených cihel. Zdivo se
ponechalo pohledové neomítané, proto bylo důležité dotěsnění vyzdívky k
navazujícím dřevěným trámům (především kvůli zvukové izolaci). U obvodových

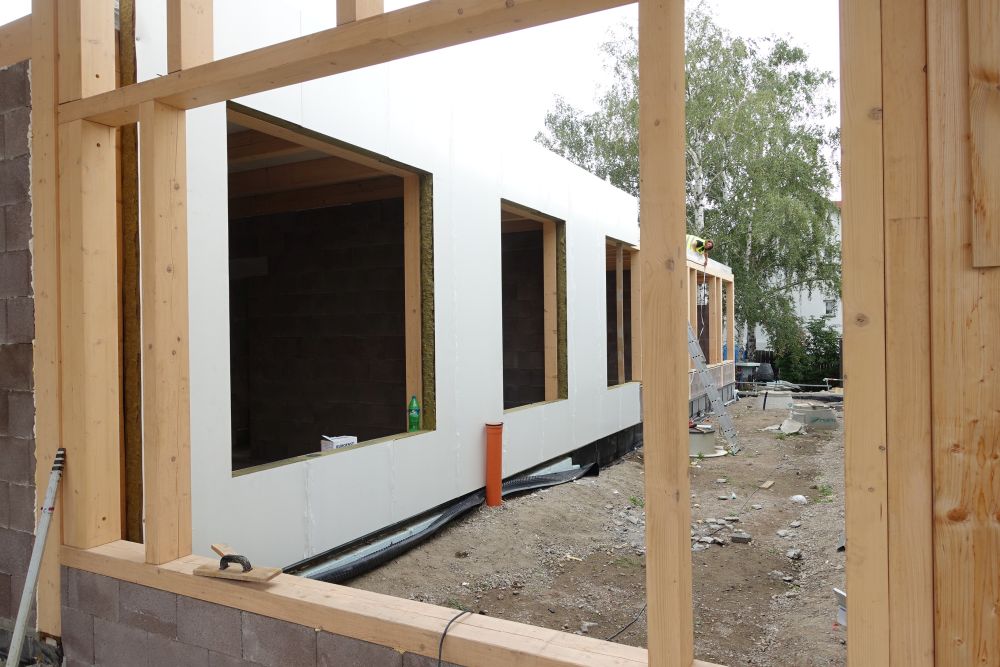

stěn je skelet bez vyzdívek. Sendvičové panely byly zavěšeny na dřevěném roštu,
který je převážně podezděn pro zatažení hydroizolace nad úroveň terénu.

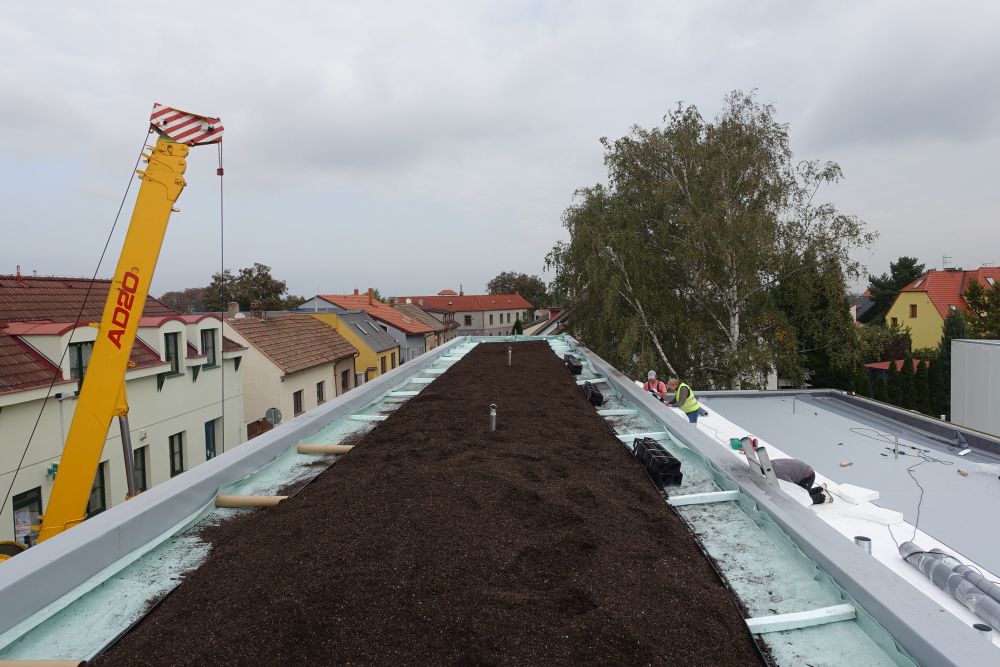

Nosnou konstrukci jednoplášťové střechy s extenzivní zelení tvoří střešní trám
z lepeného lamelového dřeva KVH a střešní průvlak z lepeného lamelového dřeva
BSH. Osazení trámů na průvlaky se realizovalo pomocí tesařského rybinového
spoje, popřípadě pomocí kovových prvků. Připojení sloupu na průvlak a paždíku
na sloup se řešilo čepovým spojem zajištěným šrouby. Střešní průvlaky zároveň
tvoří obvodový ztužující věnec. Plochá střecha je z tepelně izolačních
ocelových pozinkovaných panelů tl. 200 mm s tepelnou izolací z minerální vlny.
Řešení fasády
Obvodové stěny tvoří tepelně izolační ocelové pozinkované panely v odstínu
lomené bílé o šířce jeden metr, které autoři projektu přizpůsobili rozměry
skeletu. Třívrstvé panely jsou v podélném směru spojované na pero a drážku na
obou lících, vnitřní vrstva se utěsnila parotěsnicím tmelem, vnější vodotěsným
tmelem. V příčném směru, v rozích a v návaznosti stěnových a stropních panelů
je pro parotěsnost využit dřevěný skelet, který je panely obalen. Spára mezi
panelem a skeletem byla vytmelena butylovým tmelem. Prostupující stropní trámy
se utěsnily pomocí L oplechování a těsnicí pásky. Tam, kde je panel v řezu
obnažen, je parotěsnicí páska (například u připojovací spáry ostění výplní
otvorů). Bylo třeba dbát na to, aby se v průběhu stavby panely osadily a
utěsnily i v obtížně přístupných místech a v místech, která se později zakryla
jinými konstrukcemi a prvky.
Sendvičové panely tvoří na vnějších lících plech, proto bylo nutné dodržet
jejich polohu mezi interiérem a exteriérem tak, aby se vnitřní plech
nezatahoval bez přerušení do exteriéru. Pro všechna kritická místa byly
zpracovány stavební detaily: například u atiky nebo u spoje stěny světlíku a
stropu. Detail atiky a T spoj panelů se řešil přídavným stěnovým panelem, který
přerušuje kolmý panel, ale nezabíhá do interiéru. Vzniklá mezera je vycpána
minerální vatou. U atiky jsou navíc styčné plechy obou panelů ze strany
oplechování zkráceny, mezera je opět vycpána minerální vatou.
Okna se zasklením tepelně izolačními dvojskly Ug = 1,0 W/Km2 a se systémovým
hliníkovým rámem jsou v líci s fasádou. Rámy umožnily jejich osazení do tepelně
izolačních panelů s přerušeným tepelným mostem. Předsazená montáž byla
realizována na bodové konzolky z kompozitních profilů o λ=0,19 W/mK, které
kromě podpory plní rozpěrnou funkci pro dokonalé utěsnění rámu okna k vnějšímu
povrchu panelu.
Akustická opatření
Prostory Obecního domu měly mít váženou laboratorní neprůzvučnost Rw ≥ 37 dB. Svislé
základové konstrukce jsou po vnějším obvodu odizolovány deskami z extrudovaného
polystyrenu tl. 100-120 mm, pro omezení přenosu hluku do okolních prostor byla
těžká plovoucí podlaha realizována na kročejové izolaci. Důležitá byla její
separace od svislých stěn pěnovým polyethylenem. Akustický útlum střechy
zajišťují tepelně izolační ocelové panely, pod střechou sálu je akustický
podhled ze dvou vrstev cementotřískových desek s dutinou vyloženou minerální
vatou. Na dvě pole se dále zavěsil podhled ze zvukově pohltivých desek. Všechna
velká okna sálu jsou špaletová s odstupem 150 mm. Vážená stavební neprůzvučnost
špaletových i jednoduchých oken je Rw ≥ 48 dB.
Hana Vinšová
Článek vyšel v časopisu Stavitel 03/2019
Autoři: A.LT architekti - Peter Lacko, Filip Tittelbach;
spoluautoři Tomáš Balej, Lenka Dvořáková
Investor: Městská část Praha 8
Dodavatelé: První KEY-STAV; Dřevostavby Biskup
Náklady: 62 milionů korun včetně DPH
Zastavěná plocha: 1685 m2
Obestavěný prostor: 7678 m3
Topení a chlazení: Tepelná čerpadla vzduch/vzduch; elektrokotel + elektrorohože
v podlahách ve společných prostorech jako doplňkový zdroj. Vzduchotechnika s
nuceným větráním sálu.
Základní informace o objektu
Kategorie
Novostavby
Dokončení
2018
