Pavilon Amazonie
(3. 11. 2016) Len+k architekti
Pavilon Amazonie
„Nejhezčí barák v zoo je ten, který není vidět“ –
pregnantní a jednoduché motto, které však v sobě skrývá nesnáze, obzvláště
je-li předmětem soutěže rekonstrukce stávajícího objektu na pavilon Amazonie.

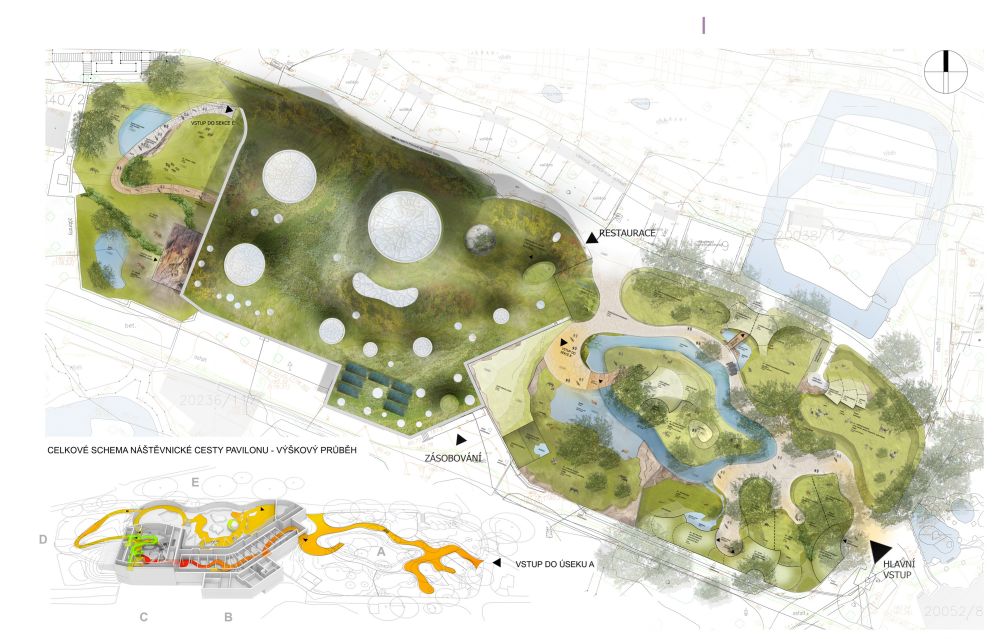

Hlavním cílem při tvorbě návrhu bylo nezastřešovat stávající a nové objekty,
ale vytvářet střešní krajinu ve formě zvlněných zelených „boulí a kopců“ jako v
Amazonii. Kopců, které budou v severní části navazovat na výškovou úroveň
stávající komunikace a přilehlé zeleně, a v jižní části s velikým výškovým
rozdílem budou důstojnou formou ukončeny. Nejpodstatnější pro dosažení zelené
střešní krajiny bylo navrhnout architektonicky zajímavou a zároveň ekonomicky
efektivní konstrukci, kterou by bylo možno aplikovat jak na rekonstruovanou
sekci B a C (při využití stávající nosné konstrukce), tak na novostavbu sekce
C. Cílem tedy není přestřešit celý prostor jednou superkonstrukcí a vytvořit
tak v zoo letištní halu nebo plavecký bazén, ale navrhnout tvar, který vhodným
způsobem rozčlení stavbu a bude silný a dynamický nejen z vnějšího pohledu, ale
také z vnitřní expozice.
Jedna z mála konstrukcí, která splňuje požadavek na
dynamičnost, vysokou statickou únosnost za použití subtilní nosné konstrukce a tedy
i na nižší investiční náklady, je rotační hyperboloid. Jedná se o prověřenou
konstrukci, která skýtá nekonečně mnoho tvarových variant, ale vždy s jasně
definovatelnou a až „primitivně“ jednoduchou formou sestrojení. Pomocí
hyperboloidu se dá zkonstruovat téměř jakýkoliv zelený „kopec“ a jeho vršek v
libovolném místě seříznout a orientovat ke slunci či proti slunci. Tím se dá
efektivně koncipovat množství slunečního záření ve vnitřních prostorech.
Rotační hyperboloid je tvořen přímkovou plochou, což znamená, že se při jeho
sestrojení nemusí používat ohýbaná výztuž do železobetonu, což při zastřešování
velkých rozponů vede k nemalé úspoře investičních nákladů. Seříznutá část je
zastřešena lehkou prověšenou konstrukcí s EFTE fólií, umožňující propustnost
UV-A a UV-B složek slunečního záření.
Díky tvarové členitosti střešní krajiny je dosaženo podstatného efektu –
hmotové členění pavilonu se mění v závislosti na poloze pozorovatele a překryvu
jednotlivých kopců. Zároveň tato forma
vyzařuje jistou dávku tajemna, co se vlastně skrývá uvnitř.

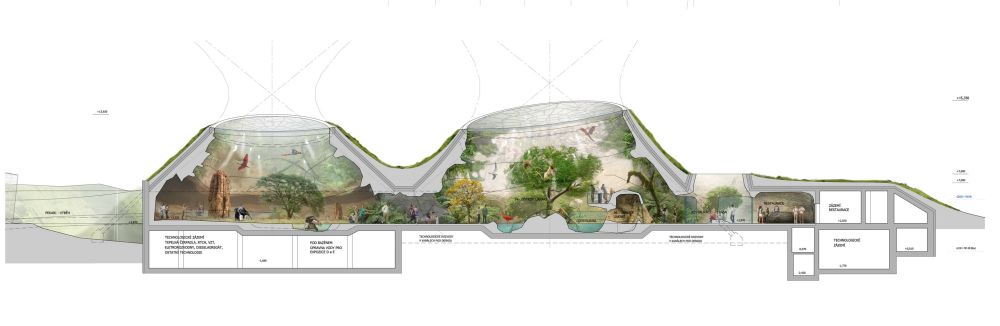

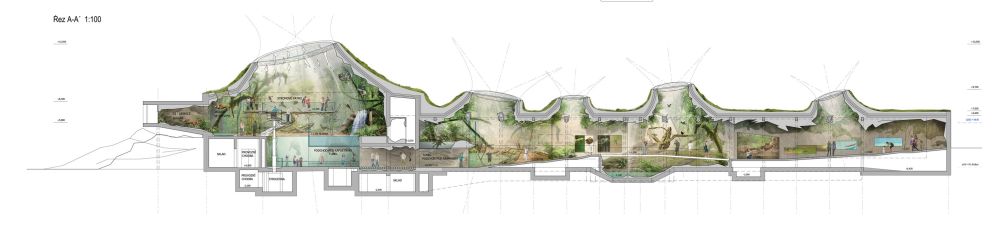

Hyperbolický tvar konstrukce je dynamický a impozantní i z
vnitřních pohledů. Na vnitřní části konstrukce je pomocí trnů uchycena popínavá
i trsovitá zeleň, keře, umělá skála nebo mech dle povahy expozice. Nalézá-li se
návštěvník pod konstrukcí, má dojem jako v pralese – obklopuje jej všudypřítomná
zeleň nejen ze spodu a boku, ale i ze shora. Vnitřní tvar podporuje rovnoměrné
rozlévání světla po celém vnitřku expozice. Na vrchu je zeleň proložena
prosklenými „průstřely,“ kterými pronikají nepravidelně paprsky světla a pocit
přítomnosti v přírodě pod korunami stromů umocňují. Výše uvedené aspekty umožňují na rozdíl od
tradičního řešení neomezenou škálu řešení expozic přechodu z podlahy přes stěnu
do nakloněné ozeleněné plochy deroucí se k nebi vysoko nad polohou
návštěvníka.

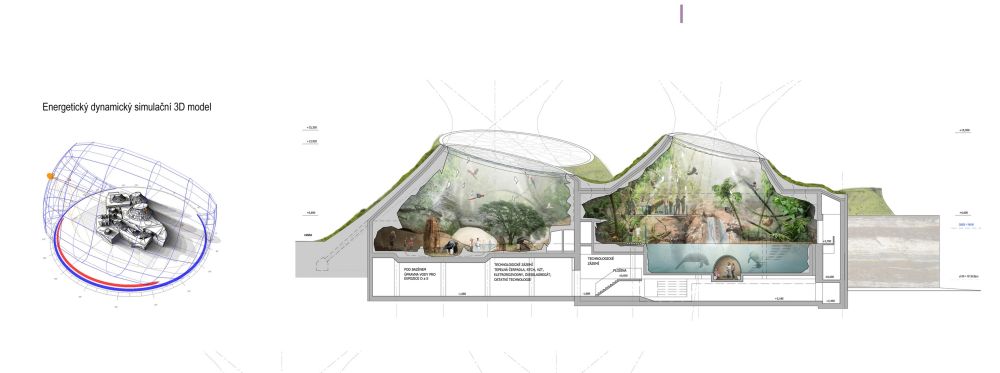

Vnitřní prostředí pavilonu i riziko záplav klade vysoké
požadavky na obvodové konstrukce. Proto bylo zvoleno řešení využívající
principu tzv. obrácené střechy. Tento systém umožňuje vyhnout se kondenzaci v
souvrství i při zachování vodotěsnosti. Železobetonová nosná schránka dává
vnitřnímu prostoru budovy velkou tepelnou stabilitu, čímž se šetří na
technologiích prostředí.
Technologicky je pavilon řešen s přihlédnutím k šetrnému provozu a nízkým
provozním nákladům. Z pohledu energetické efektivnosti je dosaženo
nízkoenergetického až pasivního standardu. Záměr však není cílit na pasivní
standard za každou cenu, v první řadě jsme mysleli na vnitřní mikroklima a
komfort v jednotlivých pavilonech s ohledem na produkci odérů od jednotlivých
zvířat. V důsledku navýšení násobnosti výměny vzduchu je celková měrná
energetická náročnost z tohoto pohledu vyšší než u standardních rodinných či
bytových domů. Koncepce samotná však z pohledu udržitelného rozvoje cíli nejen
na spotřeby primárních energii na vytápění, větrání či chlazení prostor, ale
také se zaměřuje na vodní hospodářství a šetrné materiály. Z pohledu vytápění
budou v maximální míře navrženy alternativní zdroje energie. Obnovitelné zdroje
energie budou využity k přípravě teplé vody pro provoz akvária či bazénů. Z
pohledu minimalizace tzv. tepelného ostrova (heat island effect) a minimalizace
přehřívání vnitřní prostor v letních měsících bude navržena extenzivní zelená
střecha.
Autorská zpráva
Projekt získal první místo v soutěži na Rekonstrukci Pavilonu
velkých savců na Pavilon Amazonie, která proběhla v roce 2012. Výsledky
soutěže byly zveřejněny 8. 1. 2013, k rekonstrukci zatím nedošlo, protože
pražskou zoo opět zasáhly povodně a měla tedy jiné priority.
Hodnocení poroty: Tento návrh byl porotou jednoznačně vyhodnocen jako
nejvhodnější, a to jak z hlediska architektonického, tak z hlediska provozně
technického. Vnější vzhled je v souladu s požadavky na maximální začlenění
objektu do krajinného kontextu Zoo. Ze všech předložených návrhů předložil
nejzajímavější a nejvhodnější řešení vnitřního prostoru a expozic a současně
nejlépe řeší zoologicko - provozní požadavky. Zachovává v maximální míře
stávající konstrukci, přičemž současně vytváří zcela novou architektonickou
kvalitu. Beze zbytku řeší protipovodňovou ochranu pavilon u a také otázku TZB.
Celkové kvality návrhu jsou originálnost, účelnost a hospodárnost. Soutěžní
návrh je na výrazně vyšší kvalitativní úrovni oproti ostatním návrhům.
