Plavecký bazén v Písku
(22. 4. 2016) Atelier Velehradský – odměna v architektonické
soutěži
Plavecký bazén v Písku
Hodnocení poroty: Sebevědomý
invenční návrh řešící objem jako součást krajiny, zvolená forma ovšem
neumožňuje etapizaci výstavby a je zjevně nad možnosti vyhlašovatele.
Autorská zpráva

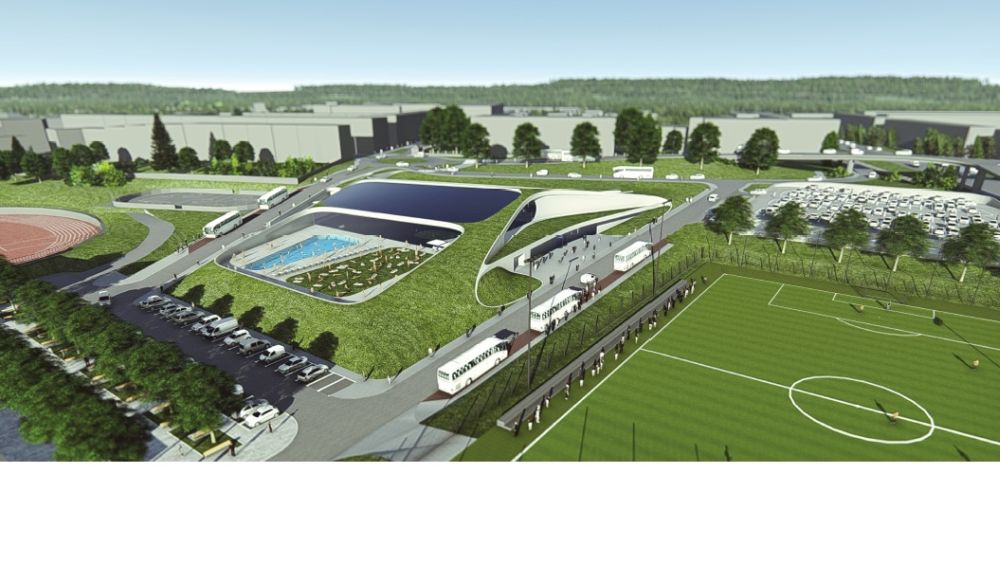

Řešené území je součástí sportovního areálu, který tvoří
významné prostorové rozvolnění ve struktuře města. Spolu s arboretem za
lesnickou školou vytváří zelený pás vložený radiálně od řeky do městské
struktury. Oblast je z širšího hlediska vyčleněna významnými urbánními
bariérami prakticky po všech stranách. Z východní strany je místo ohraničeno
komunikací E49 souběžnou s železničním koridorem, z jižní strany je
lemováno řekou Otavou, ze severní pak komunikací II/139. Východní část je oddělena
lehkoatletickým oválem. To významně koncentruje toky v území na omezený počet
vstupů a vjezdů.

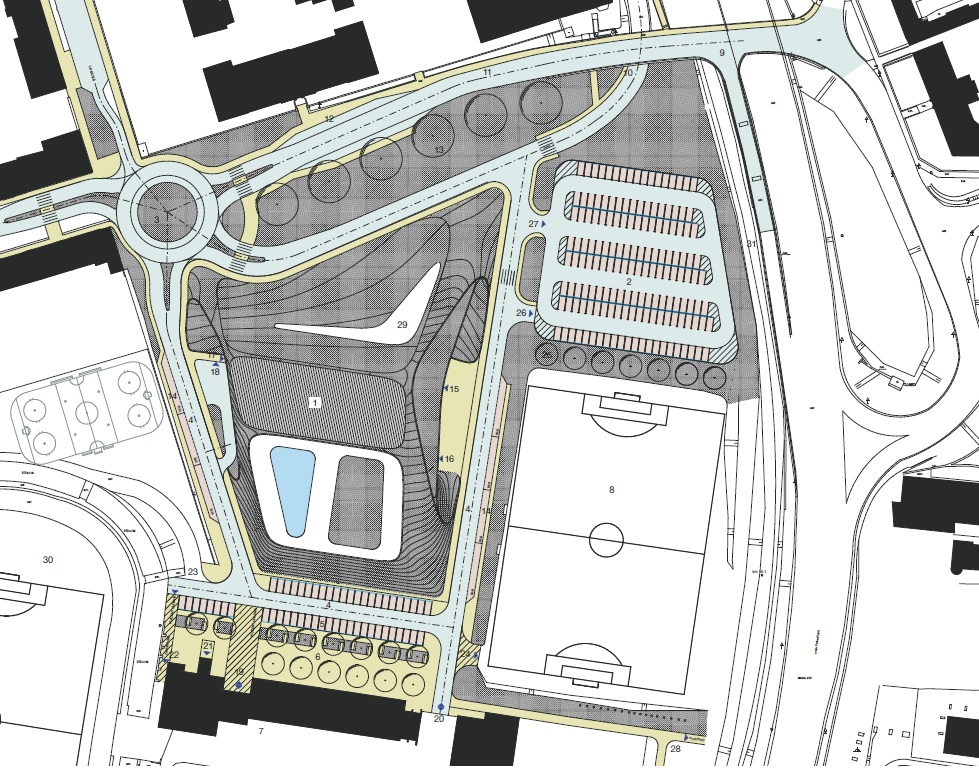

Zásadním prvkem nového dopravního řešení je vložení okružní křižovatky do
prostoru křížení ulic Burketovy a Lesnické. Návrh tak koncentruje všechny
komunikace do jednoho místa, dochází ke zjednodušení dopravní situace. Současně
dojde ke zklidnění dopravy, výhodou je i samoregulující charakter okružní
křižovatky.
Dopravní síť v řešené části areálu tvoří komunikace v ose ulice Lesnické, podél
fotbalového hřiště, napojující se na ulici Dukelskou a jejich spojnice. Doprava
v klidu: V daném území jsou umístěna parkovací stání pro plavecký bazén a pro
hotely Cadillac a Otava Arena, pro žákovský domov a lesnickou školu a pro
fotbalový a lehkoatletický stadion. Počet míst pro tato zařízení je 402 stání.
V lokalitě je navrženo 366 parkovacích stání a 7 stání pro autobusy. Rozdíl,
tedy 36 stání, je pokryt kapacitní rezervou parkoviště na výstavišti. Dalším
východiskem je nízká pravděpodobnost pořádání akcí na lehkoatletickém a
fotbalovém stadionu současně tak, aby se vyčerpal úplný součet jejich kapacit.
Navrhovaný počet stání by tedy mohl být komfortní. Parkovací plochy jsou

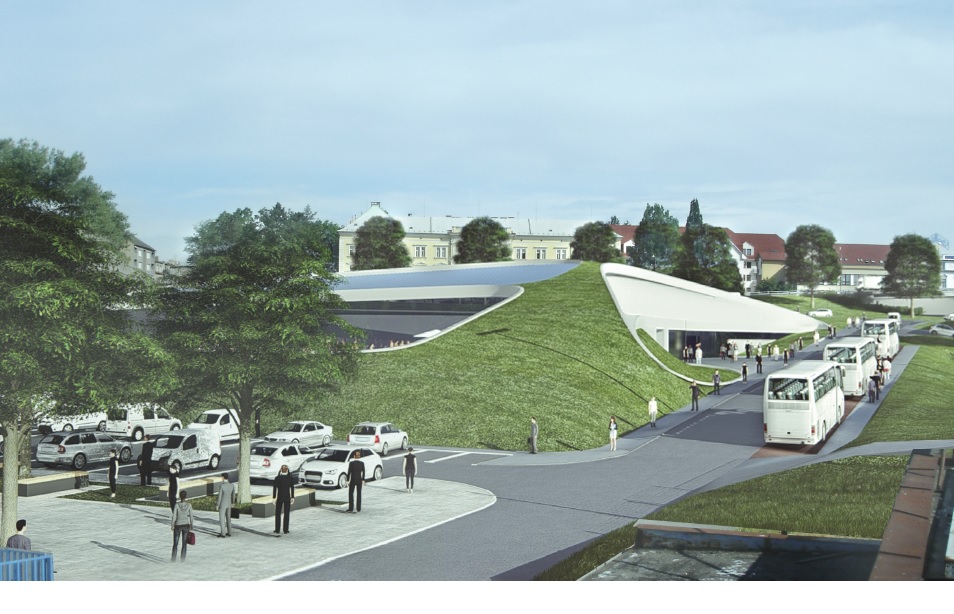

situovány ve dvou místech. Těžištěm je parkovací objekt s 312 místy v severní
části nad hřištěm s umělým povrchem. Tato plocha není atraktivní pro sportovní
funkci, protože se nachází pod silničním nadjezdem a vedle vlakového koridoru.
Navrhujeme jednoduchou dvouúrovňovou stavbu, která využívá terénu. Druhou zónu
s parkovacími plochami tvoří pás s 54 místy před objekty zázemí fotbalového
stadionu.
Severní část areálu tedy má primárně dopravní charakter.
Naším záměrem bylo, aby se převážná většina dopravní obsluhy území odehrála
pouze v této části. Střední část vyplňuje navrhovaný areál plaveckého bazénu,
jižní část je plánována jako nejklidnější. Bude tu pěší zastíněná zóna s
lavičkami a zelení.
Návrh zachovává většinu ploch travnatých. Je tím podpořen relaxační charakter
lokality a současně je udržena retenční schopnost území a příznivý vliv na mikroklima.

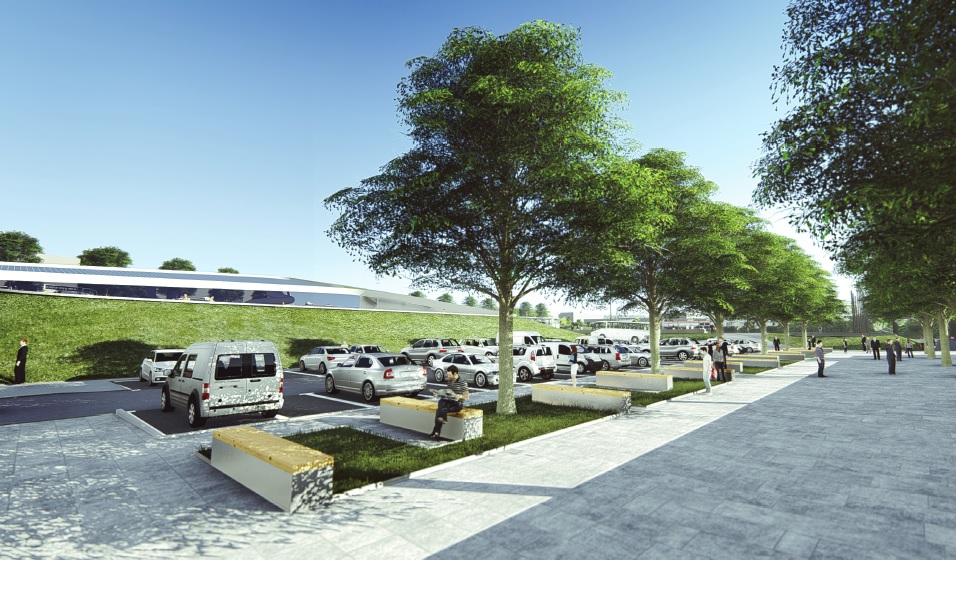

Dále navrhujeme vysadit tři kompoziční celky zeleně. Prvním je alej - pás stromů
lemující komunikaci Burketovu, druhým celkem je stromořadí tvořící předěl mezi parkovacím
objektem a hřištěm s umělým povrchem. Třetím pak je pravidelná matice stromů při
jižním okraji území.

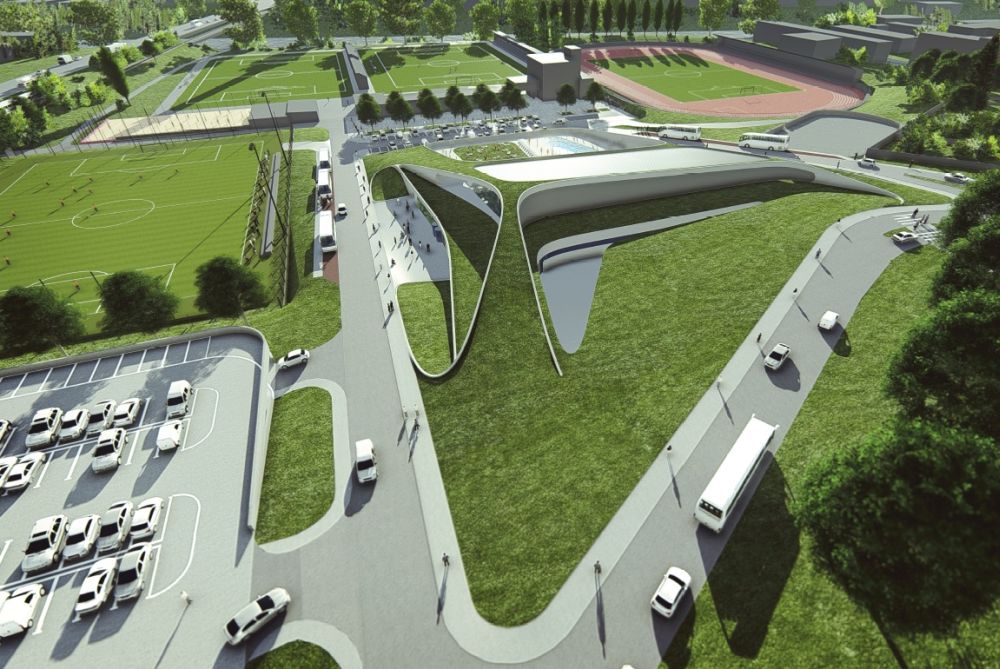

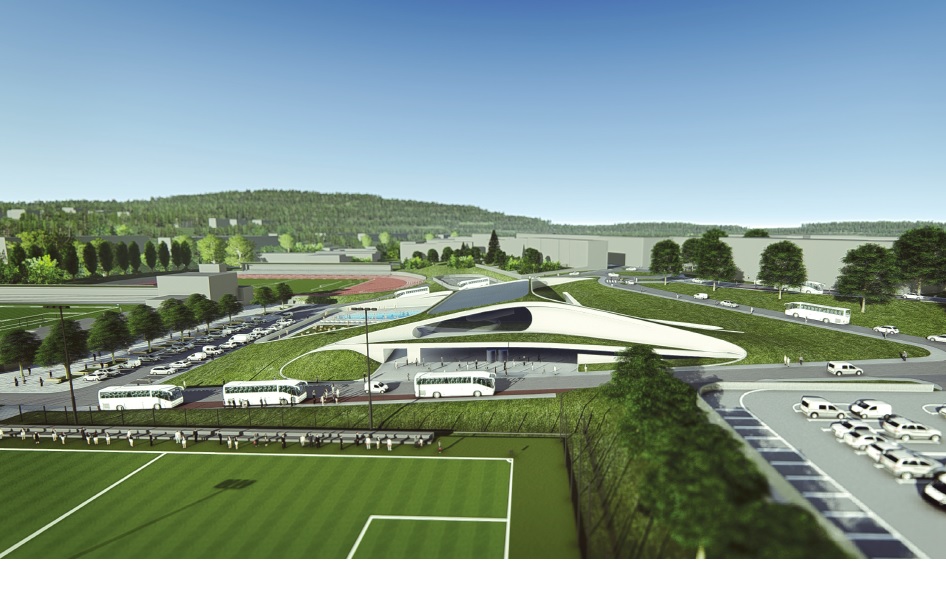

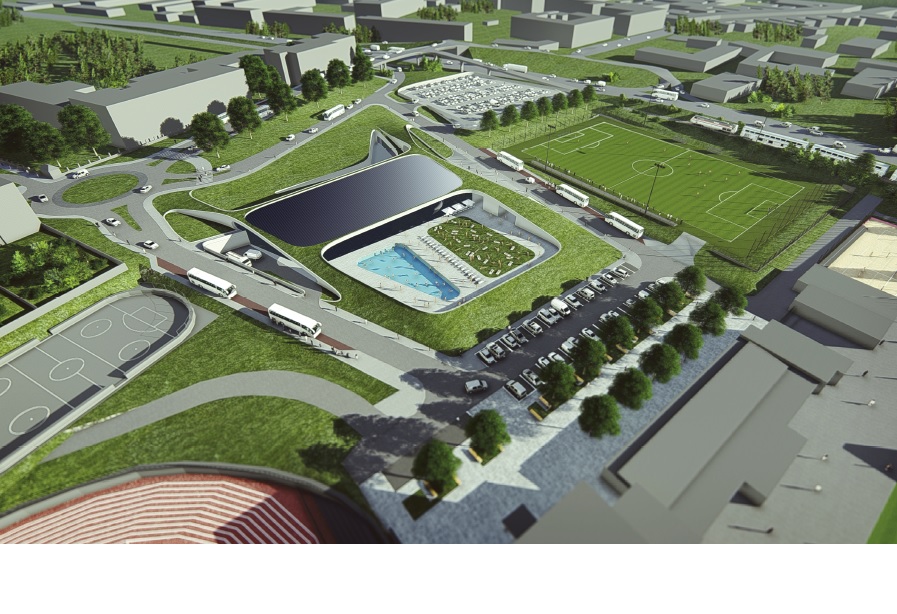

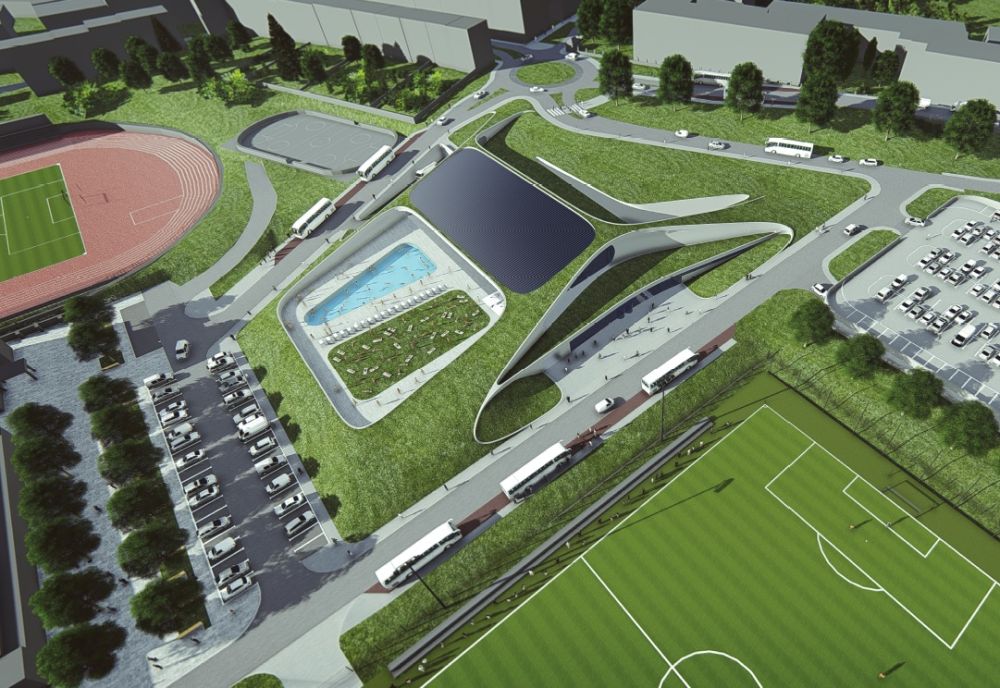

Budova bazénu je umístěna ve střední části prostoru
vymezeného navrhovanými komunikacemi. Pro její situování byla významná
orientace ke světovým stranám, aby se efektivně využito jak pasivních, tak
aktivních solárních zisků a prosvětlení budovy. Prostorově stavba nenavazuje
přímo na městskou zástavbu, naopak je v centru rozvolněného otevřeného

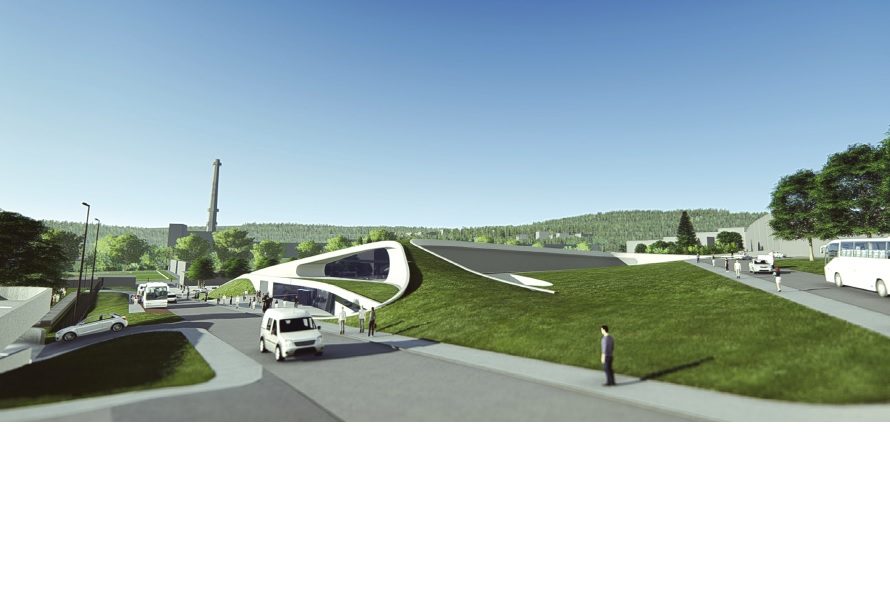

prostoru. To podporuje záměr vytvoření výrazného solitérního objektu
integrovaného do zeleného svahu. Klesající terén současně umožňuje vytvořit
terénní lavici pro venkovní bazén, která bude pohledově oddělena od ostatních ploch
areálu.
Udržitelný přístup
Základní koncepční rozhodnutí při návrhu byla učiněna na základě úvah o
provozu budovy a její udržitelnosti ve smyslu ekonomickém a environmentálním.
Ze statistických údajů vyplývá, že většina krytých plaveckých bazénů v ČR vykazuje provozní ztrátu (průměr
hospodaření pro 25metrové bazény je -3,5
mil. Kč). Je tedy nezbytné soustředit se na příjmové straně na zatraktivnění
bazénu a zvýšení jeho návštěvnosti,
na výdajové straně potom na maximální redukci provozních nákladů.
Cílem návrhu je dosáhnout
vyrovnané, či ještě lépe pozitivní provozní bilance.
Z hlediska environmentální udržitelnosti budou aplikovány principy
udržitelné výstavby ve smyslu
maximalizace použití recyklovaných materiálů, upřednostnění lokálních
materiálů, omezení použití špatně
recyklovatelných kompozitů nebo maximalizace standardizace prvků a jejich prefabrikace.

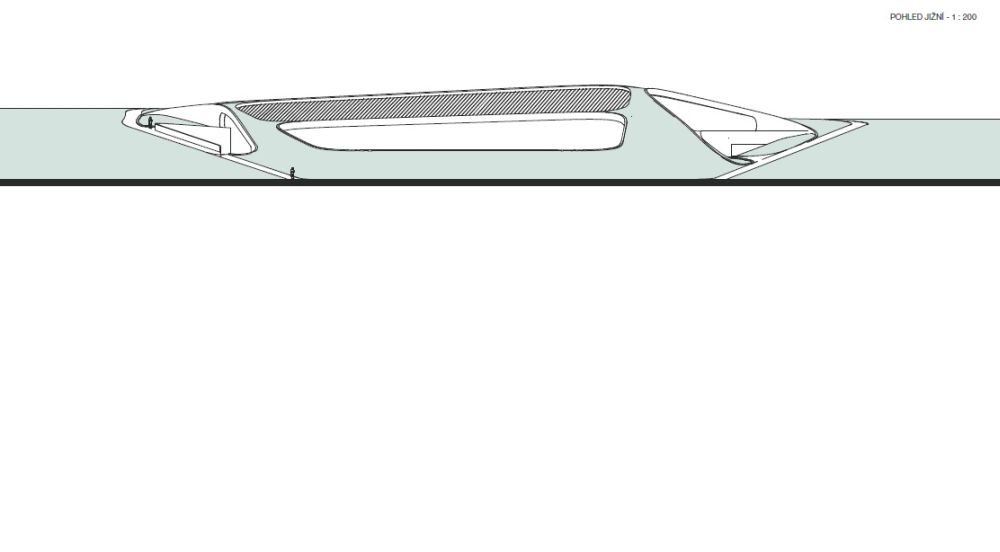

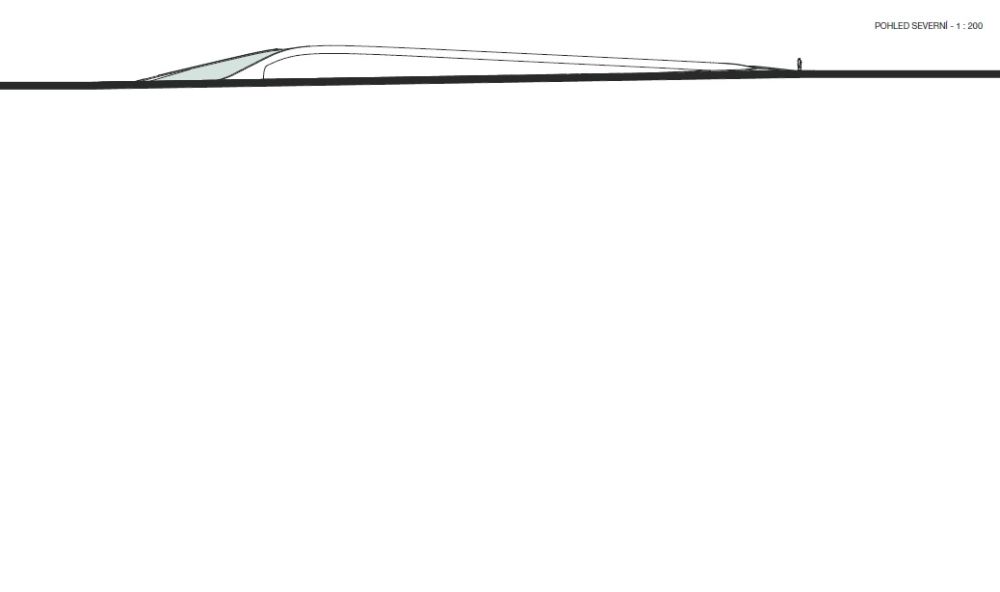

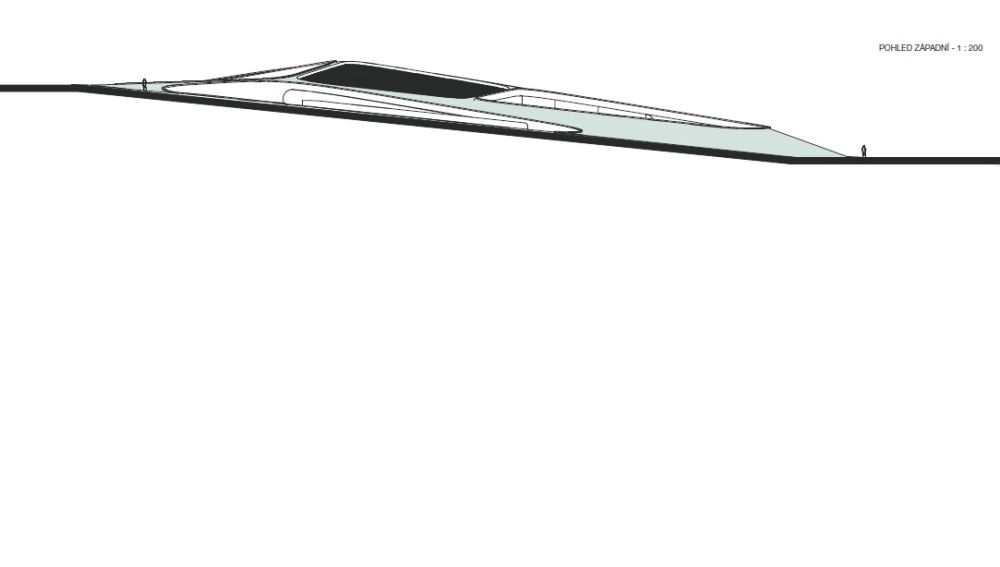

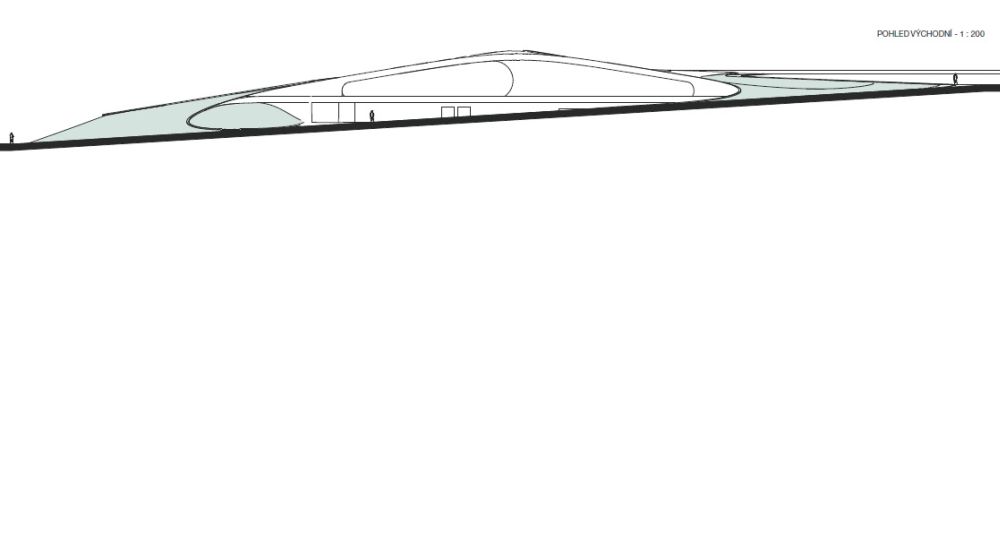

Objemové řešení
Bazén tvoří tři prostorové celky. Provoz bazénu je prakticky celý v jedné
úrovni v jednopodlažním objektu tvaru písmene T. Tento objem svírá vyšší hmotu bazénové
haly, na niž navazuje plocha venkovního provozu. Poměrně jednoduchý a
pravidelný tvar je zapracován do svažitého terénu prostřednictvím opěrných stěn
a terénních modelací. Forma přímo reflektuje provozní potřeby budovy, je nejvyšší
v místě tobogánové věže a odtud postupně klesá k obvodu. Sklon a směr střechy
je optimalizován pro aktivní využití solární energie.

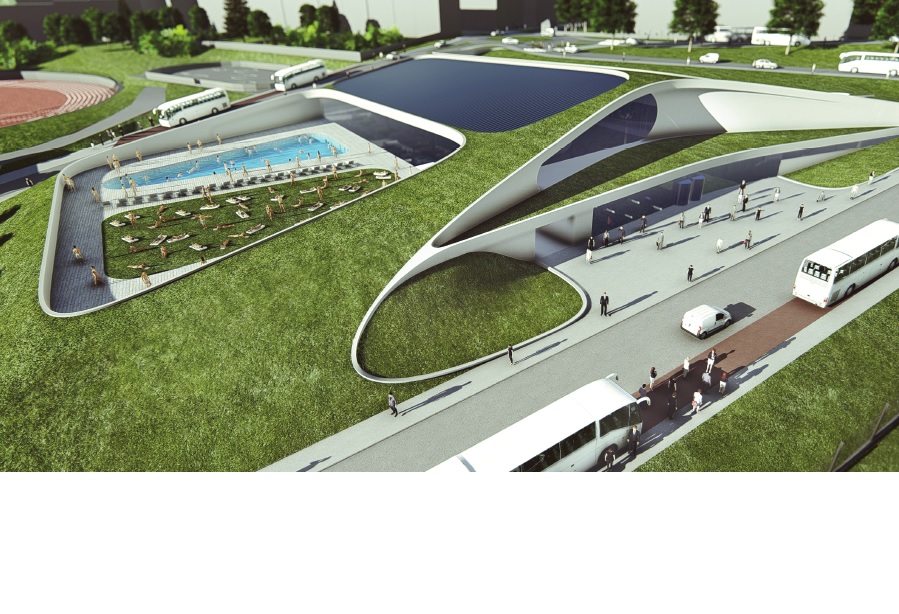

Měkké zářezy pracují s terénem a formují prostor pro nezbytné funkční prvky
stavby. Venkovní bazénová plocha vytváří rovnou terénní lavici, ze spodní části
pohledově krytou náspem, z horní části krytou náběhy budovy. Na severní straně
je do travnaté plochy prolomeno vnitřní atrium, které prezentuje venkovní
prostor provozu wellness.

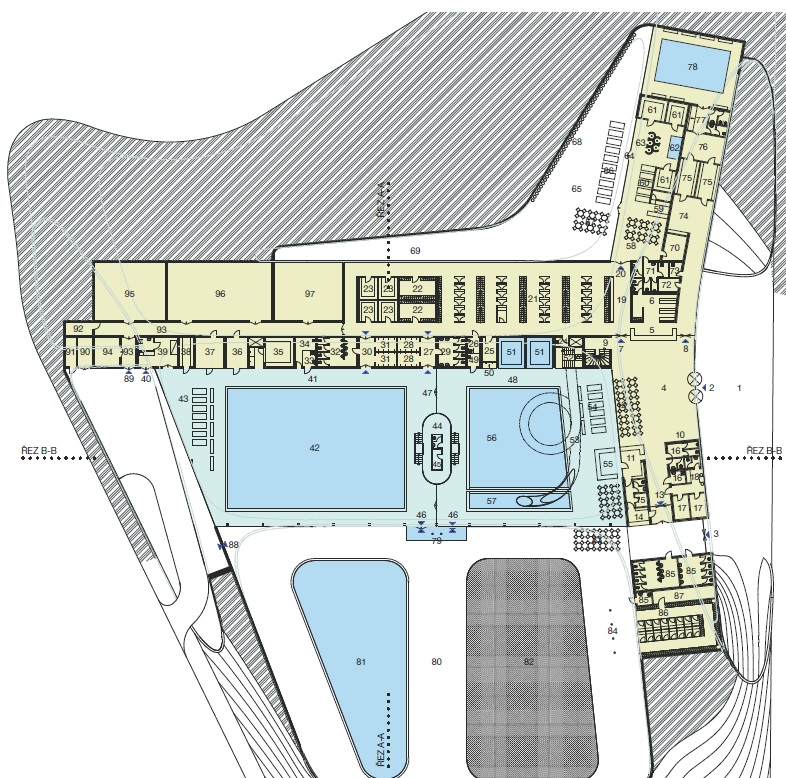

Dispozice
Základním cílem bylo dosáhnout optimální rovnováhy provozních požadavků a
objemu budovy, který významně předurčuje jak investiční, tak provozní náklady.
Koncept současně vychází ze záměru minimalizace nákladů na personál a agregace dílčích
funkcí.
Téměř celý provoz bazénu se odehrává v jedné výškové úrovni (bezbariérovost).
Ve 2. NP se nachází jen galerie s tribunou pro diváky, suterén je pak tvořen pouze
systémem servisních a technologických chodeb. Tvar objektu umožňuje vytvořit
jeden bod ve styku tří ramen – recepci, od níž se postupně odvíjejí funkční
zóny: šatny pro hlavní bazény s průchodem do wellness, dětský provoz, přístup
na tribunu a přístup k letní venkovní části.
Přímo proti hlavnímu vstupu je návštěvník konfrontován s průhledem do bazénové
haly. Po pravé straně je recepce, po levé bistro, průchod do venkovního areálu
a panel s informacemi pro návštěvníky. Po stranách recepce jsou vstupy do
hlavních šaten a wellness, do dětské zóny a schodiště na diváckou galerii.
Vstup z šatního a hygienického bloku ústí do prostoru bazénové haly. Její objem
je předělen skleněnou stěnou a rozděluje tak plaveckou a relaxační část. Hala
je ze tří stran prosklená. Plavecká hala obsahuje 25metrový bazén s osmi
drahami, relaxační hala víceúčelový bazén a dojezdové koryto tobogánu. V čele
haly je mokrá část bistra a průhled do vstupní haly. Z obou prostor je možné v
letním období procházet do venkovního areálu.
Na diváckou galerii se vychází schodištěm vedle recepce, při organizované akci je
galerie přístupná i západním vstupem (jinak fungujícím jako únik). Galerie je průběžná
po celé délce bazénové haly, v plavecké části je vybavena tribunou pro 200 diváků.
Dětský provoz je separován od ostatních provozních částí, má nezávislý vstup a samostatnou
provozní osu ústící do prostoru dětského bazénu. Prostor bazénu je jednoduchý,
otevřený do atria. Wellness provoz je situován v nejklidnější vnitřní části stavby
a je propojen do prostoru atria. Na protilehlé stěně atria je vertikální
zahrada. V ploše atria je venkovní posezení, lehátka, případně další mobiliář.

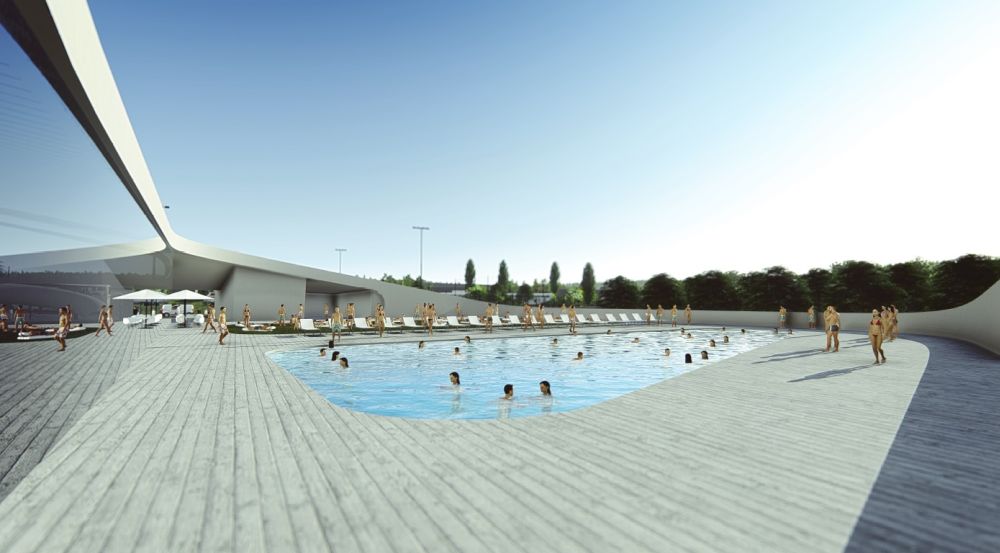

Letní provoz tvoří plocha s jednou vodní nádrží a travnatá prostranství. Pohledově
je odcloněn od přilehlých komunikací a blízkých pohledových míst. Ve východní stěně
je integrováno zázemí.

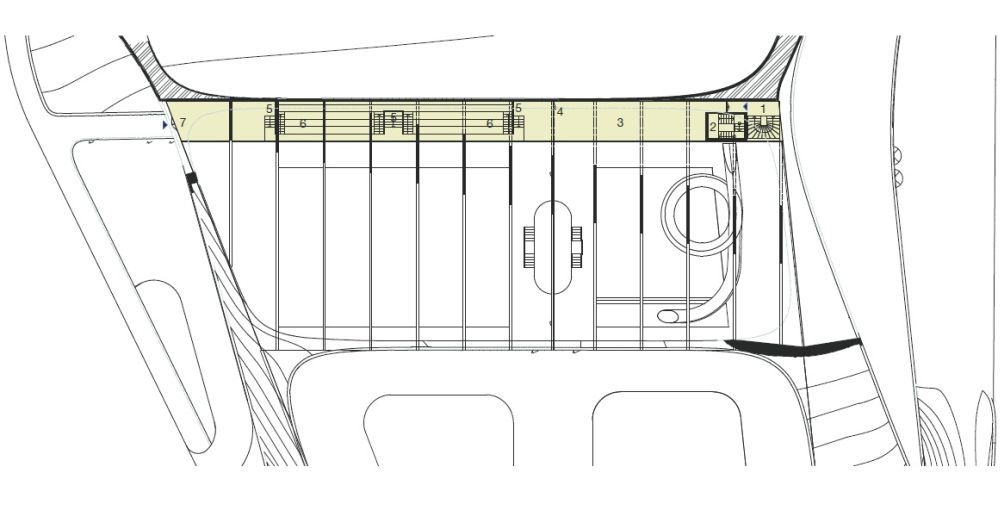

Technologický blok tvoří západní část zázemí, má samostatný vstup z prostoru
servisního dvoru a průchod do obslužné chodby z šaten (pouze personál). Tvoří
jej série technologických prostorů, sklady a rozvodny.
Stavebně-technické a
technologické řešení

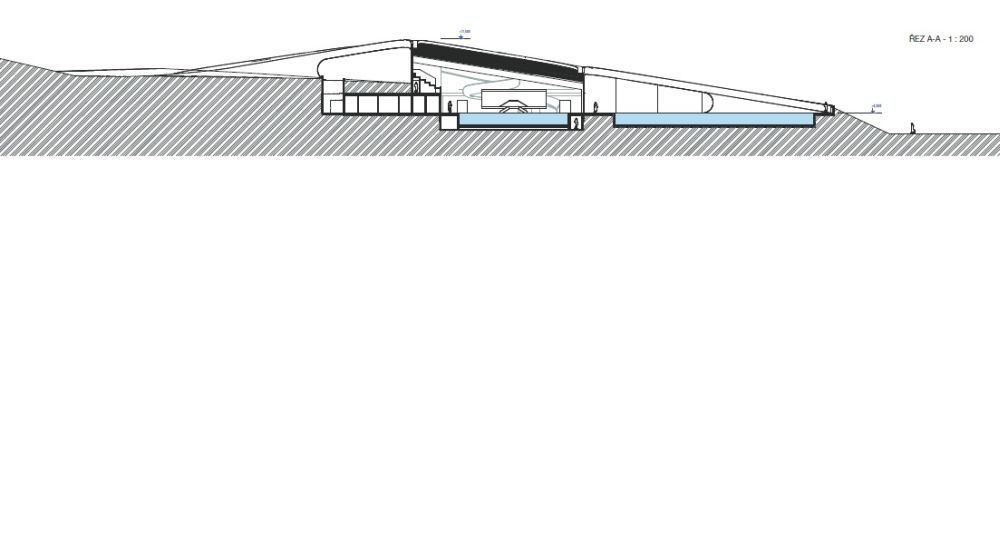

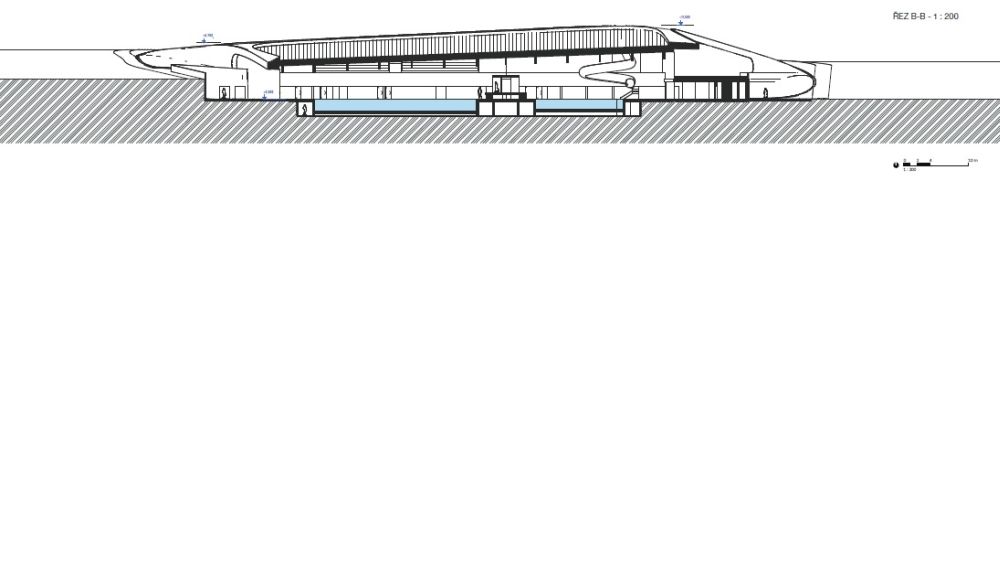

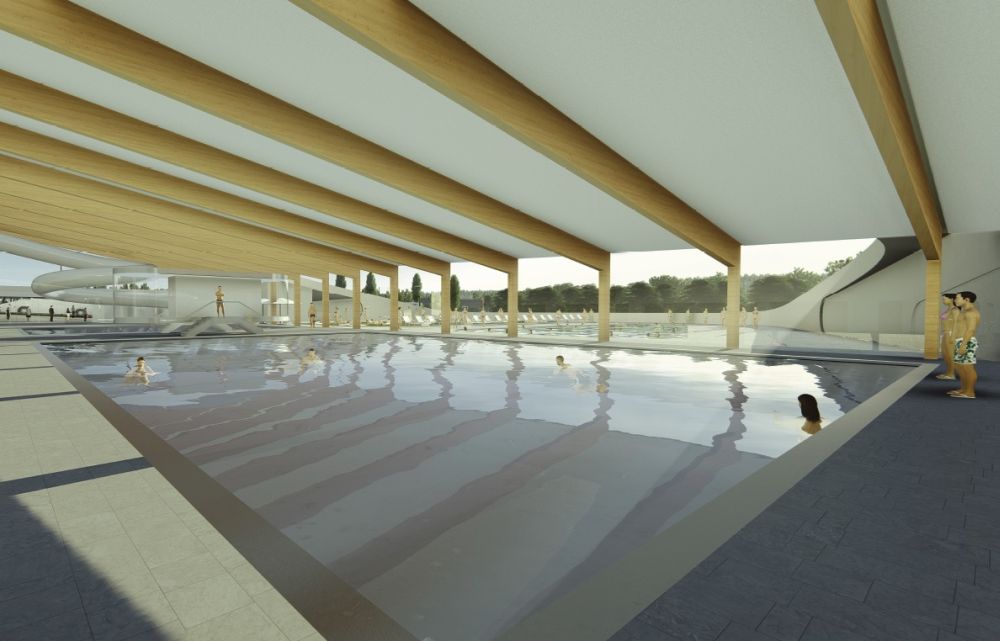

Objem zázemí a suterénní chodby jsou uvažovány jako
železobetonová monolitická konstrukce. Bazénová hala je tvořena lepenými
dřevěnými vazníky opřenými do stěn betonové konstrukce zázemí. Opláštění haly
je řešeno převážně transparentním lehkým obvodovým pláštěm.
Základním cílem návrhu je významná redukce provozních
nákladů objektu, tedy potřeby energie a vody k provozu bazénu. Úvahy vycházejí
z typického energetického profilu plaveckých bazénů. Ze 100 % zkonzumované
energie připadá typicky: 53 % na vytápění prostoru; 25 % na ohřev vody; 10 % na
pohon čerpadel a ventilátorů; 6,5 % na osvětlení; 5,5 % na ostatní spotřebu.
Z tohoto modelu byly vyhodnoceny základní koncepční osy:
Omezení potřeby energie na vytápění a větrání
● Velmi kvalitní plášť budovy. Budova bude muset být navržena jako objekt s
téměř nulovou spotřebou energie. V projektu bychom chtěli jít dále a
zlepšováním obálky nejen zásadně redukovat tepelné ztráty, ale synergicky díky vyšší
vnitřní povrchové teplotě především transparentních výplní využít příležitost k
vyšší relativní vlhkosti, a tím dosáhnout dalších úspor, zejména díky snížení
odparu vody. Pozitivní roli zde hraje i významná plocha budovy krytá zeminou.
● Systém rekuperace tepla a ventilace s inteligentním řízením, která vede k významnému
snížení objemu proudícího vzduchu a s tím spojených tepelných ztrát.
● Využití vysoce účinných zdrojů tepla – uvažujeme i s aplikací kogeneračních
jednotek.
● Snížení odparu vody i prostřednictvím účinného krytí vodní hladiny mimo
provozní dobu bazénu.
Omezení potřeby energie na ohřev vody
● Využití zpětného získávání tepla z odpadní vody
● Zapojení obnovitelných zdrojů energie – navrhujeme aplikaci integrované
solární střechy nad celým půdorysem haly, která kombinuje teplovodní a
fotoelektrický systém ve společném souvrství.
Omezení potřeby energie na pohon ventilátorů a čerpadel
● Potrubní rozvody s nízkými tlakovými ztrátami
● Inteligentně řízené pohony s plynulým řízením otáček
Omezení potřeby energie na osvětlení
● Kvalitní prosvětlení prostor přirozeným světlem
● Inteligentní a dynamická regulace intenzity osvětlení
● LED technologie jako zdroj s velmi příznivým poměrem příkonu na jednotku
světelného toku při dlouhé životnosti
Omezení spotřeby vody
● Použití provozně úsporných výtokových armatur
● Navržení odpadové hierarchie vody, její opětovná úprava a vícenásobné použití
● Vlastní zdroj vody – vyžaduje podrobnější analýzu a průzkum – nabízí se
studna nebo využití blízkosti řeky.
● Retence srážkových vod.
Základní informace o objektu
Kategorie
Projekty
Komentáře ke článku
Registrace k zasílání newsletteru
Stavbaweb.cz informuje o novinkách v oboru architektury a stavebnictví, představuje zajímavé objekty, projekty a materiály. Prostřednictvím tohoto formuláře se můžete přihlásit k odebírání denního newsletteru, a dostávat tak pravidelné informace přímo do své e-mailové schránky.

7. 6. 2023 23:26:58
Získejte rychlou nabídku půjčky
Dobrý den, hledáte finanční pomoc za rozumných podmínek a potřebujete mít prostředky na svém bankovním účtu do 24 hodin? Jste zaměstnáni nebo podnikáte, ale vaše banka vaši žádost zamítla? Máte nepříjemný záznam v registru dluhů, kterého se jen tak nezbavíte? V každém případě vám mohu s vaším příjmem půjčit, kolik chcete. Požádejte o skvělé nebankovní finance s výhodnými podmínkami. Napište mi e-mail:petrabudinska1@gmail.com
7. 6. 2023 20:42:31
Re: Re: Rodinný dům Tribuna.
To máte to samé, jako rodinný dům v Mníšku, který má nízké parapety. Nebo velká spousta předělávaných interiérů, kde se po úpravě vstupuje na WC přímo z prostoru pro přípravu a konzumaci jídel. Ale stavebnímu úřadu bych za to až tak vinu nedávala. K souhlasu se stavbou se nepředkládá prováděcí projekt, za správnost projektu odpovídá projektant a stavby jako jsou rodinné domy se nechodí kolaudovat, protože se jen vydává souhlas s užíváním
7. 6. 2023 19:45:10
Re: Re: Rodinný dům v Mníšku pod Brdy.
Jestli to nebude tím, že spousta požadavků je jen v ČSN, které dřív byly ale dnes nejsou závazné.
7. 6. 2023 16:46:45
Pujcky
Mám kapitál, který bude sloužit k poskytování krátkodobých a dlouhodobých zvláštních půjček od 50000 Kč do 500.000.000 Kč pro každého, kdo chce, aby byl tento úvěr vážný. Zájem ve výši 3% ročně v závislosti na půjčené částce, protože zejména nechceme porušovat zákon. Můžete splácet až 3 až 25 let v závislosti na výši úvěru. Je na vás, abyste prováděl měsíční platby. Požaduji pouze uznání certifikovaného ručně dlužného dluhu a některé části jsou také potřebné Email: kdfin11@gmail.com
7. 6. 2023 13:11:53
Re: Rodinný dům Tribuna
Děkuji paní Ivetě Cákové za plodnou diskusi k tématu. Ale k věci: Prezentovat stavbu bez situace a možnosti posouzení vnějších vazeb je nesmysl. I když i fotografie samotné vypovídají o urbanistické kvalitě mnohé. A mimochodem - schodiště musí mít madlo. Ale je vidět, že autoři netrpí úzkoprsostí a stavební úřad také ne.
5. 6. 2023 16:30:04
Re: Rodinný dům v Mníšku pod Brdy
Dobrý den, někde jsem četl, že parapety musí být vysoké 90 cm. V podkroví ale určitě tak vysoký není. Jak je možné, že to takto architekti nevědí a že to stavební úřad zkolaudoval?
31. 5. 2023 19:54:12
Re: Město a investor zveřejnilo pět návrhů pro dostavbu pražskéh...
Mně by se nejvíc líbil návrh týmu 15. Fasáda svou tektonikou i barevností perfektně zapadá mezi původní stavby a přitom je nekopíruje. Navíc krásně otevírá "vnitrobloky", které jsou vlastně náměstími. Tým 11 má na první pohled velmi atraktivní fasádu se zámecky působícími vstupními oblouky, ale právě ty ve mě vyvolávají spíš pocit "tady už je to naše", než "pojď dál". A stejné je to u průchodů do vnitrobloků - nejsou to ulice.
31. 5. 2023 19:33:03
Re: Studenti architektury představí vizi Česka na výstavě CZ2
Studentská představa, že cyklistika plnohodnotně nahradí automobilovou dopravu, je naivní. Na kole nerozvezete děti do škol, nepřivezete nákup, nedojedete čistý v každém počasí. A to ještě nemluvím o rychlosti, která je zejména mimo centra měst nesrovnatelná.
31. 5. 2023 07:18:08
Re: Město a investor zveřejnilo pět návrhů pro dostavbu pražskéh...
... ilustrační foto ?
30. 5. 2023 14:49:13
Re: Byt výtvarnice a architekta
Byt je krásně rozvolněný, nicméně stále nechápu, jak je možné, že zde není dodržena norma ohledně nepřípustnosti přímého vstupu z kuchyně / obytné místnosti na WC. Tento precedens mne trápí, protože pokud projekt byl předložen na stavební úřad a vyjádřila se němu i Hygienická stanice, pak něco není v pořádku.....
25. 5. 2023 19:47:02
Re: Rozšíření kanceláří Price f(x)
Zaujaly mě ty "černě přestříkané technologické rozvody". Jaké technologie se tím myslí? Copak nemají rozvody podle druhu média z bezpečnostních důvodů svou předepsanou barvu?
25. 5. 2023 18:31:36
Re: Rezidence nad zatopeným lomem
Nádhera.
8. 5. 2023 18:56:36
Re: Rekonstrukce bytu: Tři boxy z Packwallu
Proč ve většině nových dispozic architekti ignorují požadavek, aby WC nebylo přímo přístupné z prostoru pro přípravu a konzumaci jídel? Jinak hezké, hlavně jak je to barevné.
5. 5. 2023 11:38:19
Re: Rekonstrukce bytu: Tři boxy z Packwallu
Vypadá to úžasně! Mohu se k Vám pozvat na kávu a prohlídku rekonstruovaného bytu? Moc děkuji a těším se Karel Klátil 777979743 karel.klatil@flexibau.cz
27. 4. 2023 20:00:04
Re: Rekonstrukce stodoly v Pošumaví
Tak tohle se mi opravdu líbí. Taková obytná/neobytná stodola/nestodola. Paráda.
27. 4. 2023 19:15:46
Re: Re: Rozhledna Vysoké Pole.
Tak zkuste žít v jeskyni. A běda, jestli někde vyšlapete pěšinku.
27. 4. 2023 19:08:53
Re: Zlínská zrcadla
Pěkné instalace pro lidi, ale kolik ptáků už se o ta zrcadla zabilo? Nebo je ten povrch pro ptáky nějak zviditelněn?
24. 4. 2023 11:27:21
Re: Re: Ostrava se v realizaci koncertního sálu posunula o další...
...stejně jako kdysi nepotřebovala Praha Národní divadlo... Stavby pro kulturu de facto nejsou zapotřebí nikdy, člověk se obrazů nebo hudby nenají, přece, není-liž pravda?
22. 4. 2023 13:59:36
Re: Ostrava se v realizaci koncertního sálu posunula o další kro...
Pokládám od počátku tento plán za nesmírné plýtvání veřejnými prostředky a v souvislosti se současnou fiskální situací státu i podnikatelských kruhů v MS kraji ze vrcholně nezodpovědné jednání primátora a jeho nohsledů, zejména paní Bajgarové. Koncertní sál Ostrava nepotřebuje. Pro Tomáše Macuru to má být jen jeden z hlavních pomníků jeho mocenského megalomanského působení ve vedení Magistrátu. Podobně jako Andrej Babiš, i Macura finanční stránku města řídí jak svoji privátní firmu. Najde se nějaký dobrý spolek, který tohoto odiozního politického podivína požene k hmotné odpovědnosti?
19. 4. 2023 00:10:45
Re: Rozhledna Vysoké Pole
Vylepšování krajiny rozhlednami je zcela nevhodná záležitost. Příroda je dokonalá bez našich zásahů. Navíc je to skutečně nevkusné,
