Projekt Kulturního domu
Ratíškovice
(6. 5. 2015) Autor: Tomáš
Havlíček, ateliér Létající inženýři
Projekt Kulturního domu

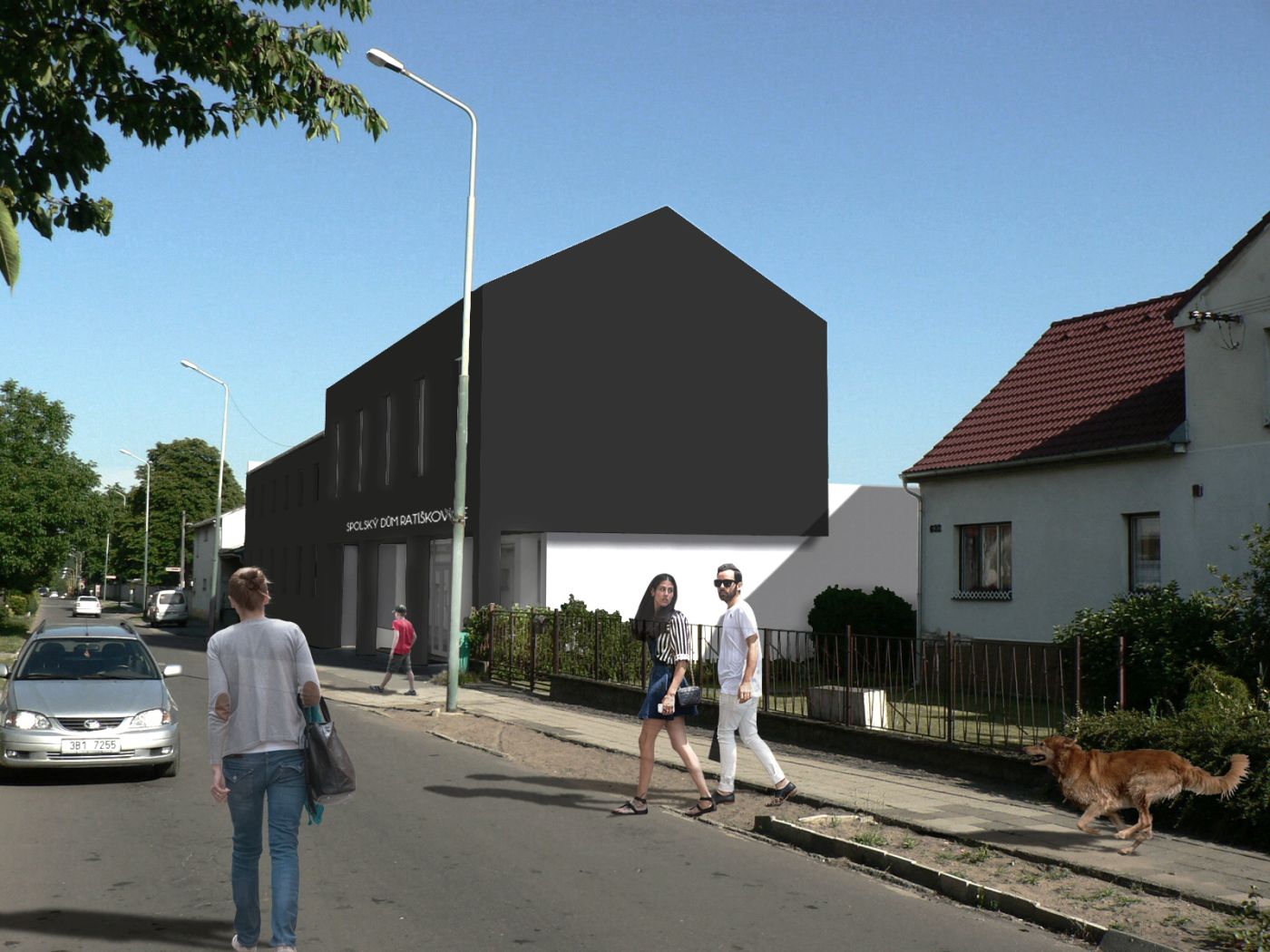

Novostavba kulturního domu v Ratíškovicích je v těsné blízkosti
obecní hospody. Budou v něm dva víceúčelové sály a kuželna. Prvotní
návrh vznikl již před devíti lety, v roce 2014 byly práce obnoveny a v lednu
2015 dokončena realizační dokumentace.
Společensko-sportovní prostor pro setkávání občanů by měl navázat
na tradici kulturního domu, který byl po mnoho let v obci provozován, ale po
roce 1990 se vrátil původním majitelům v rámci restitucí. Od té doby obec nemá prostor,
ve kterém by se mohly konat kulturní akce. Proto se přistoupilo k projektu
novostavby v areálu Baníku Ratíškovice, kde se nachází restaurace Sport, na
který navazuje kotelna a kuželna se zázemím. Ve dvoře je terasa zvaná Vlachova,
jež navazuje na venkovní prostranství s letním parketem a pódiem. V rámci navrhované
stavby dojde k tomu, že se stávající objekt kuželny zbourá a místo něj bude postaven
nový objekt, funkčně propojený s restaurací.

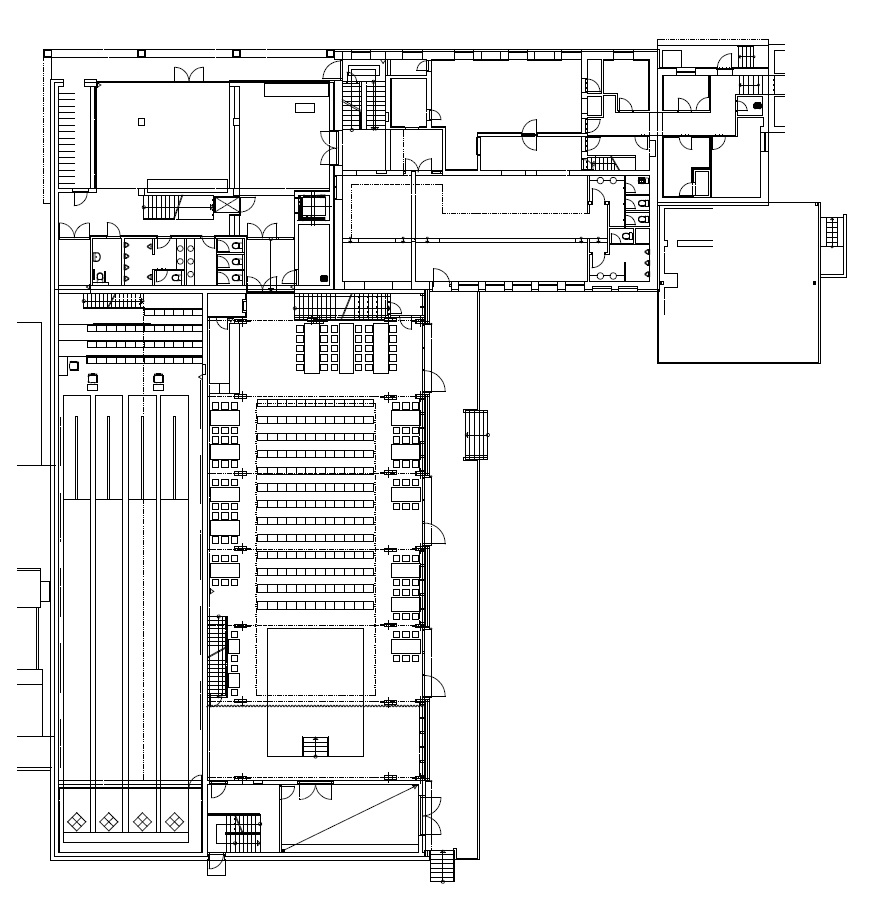

Stavba je navržena jako dvoupodlažní s několika výškovými

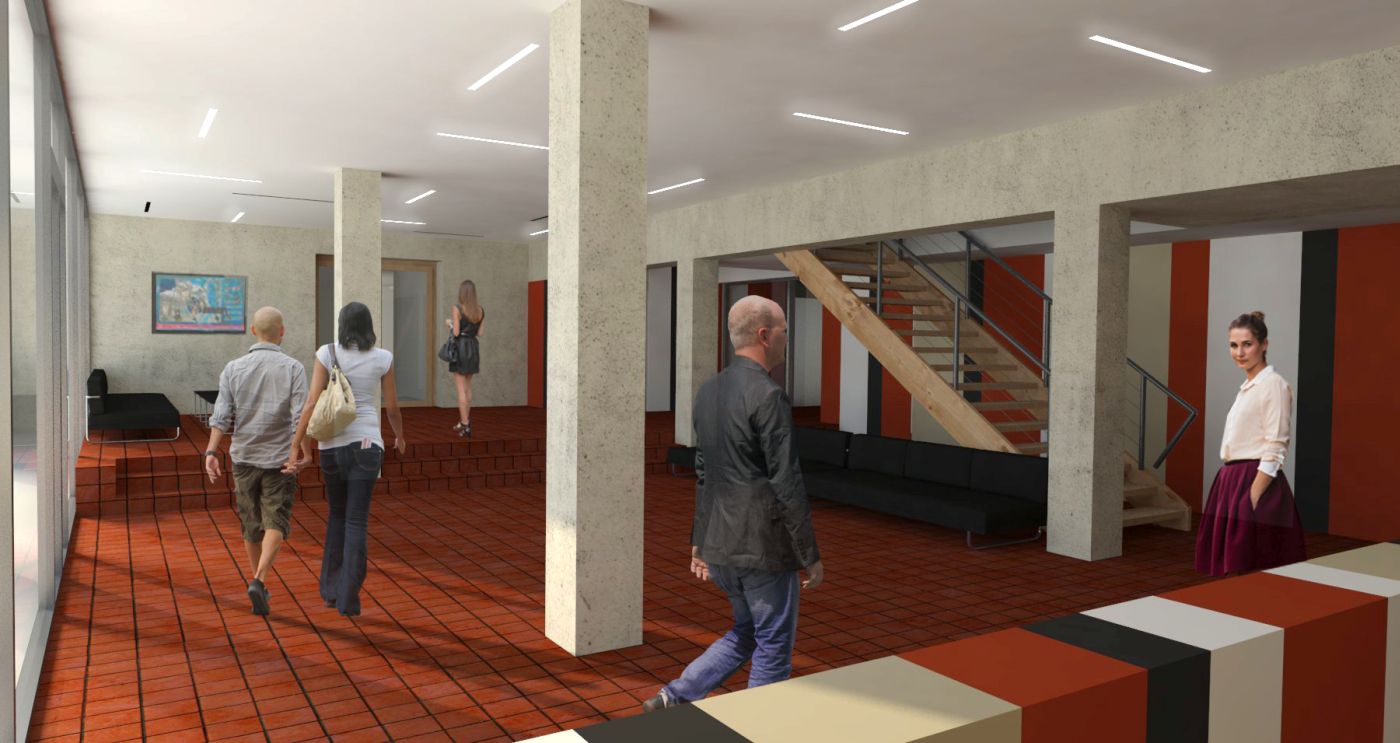

úrovněmi - jednu výškovou úroveň tvoří část vstupního foyer a kuželna se zázemím,
další druhá část foyer, která navazuje na podlahu restaurace Sport. Třetí
výškovou úrovní je velký sál - ten navazuje na venkovní kryté posezení. Druhé

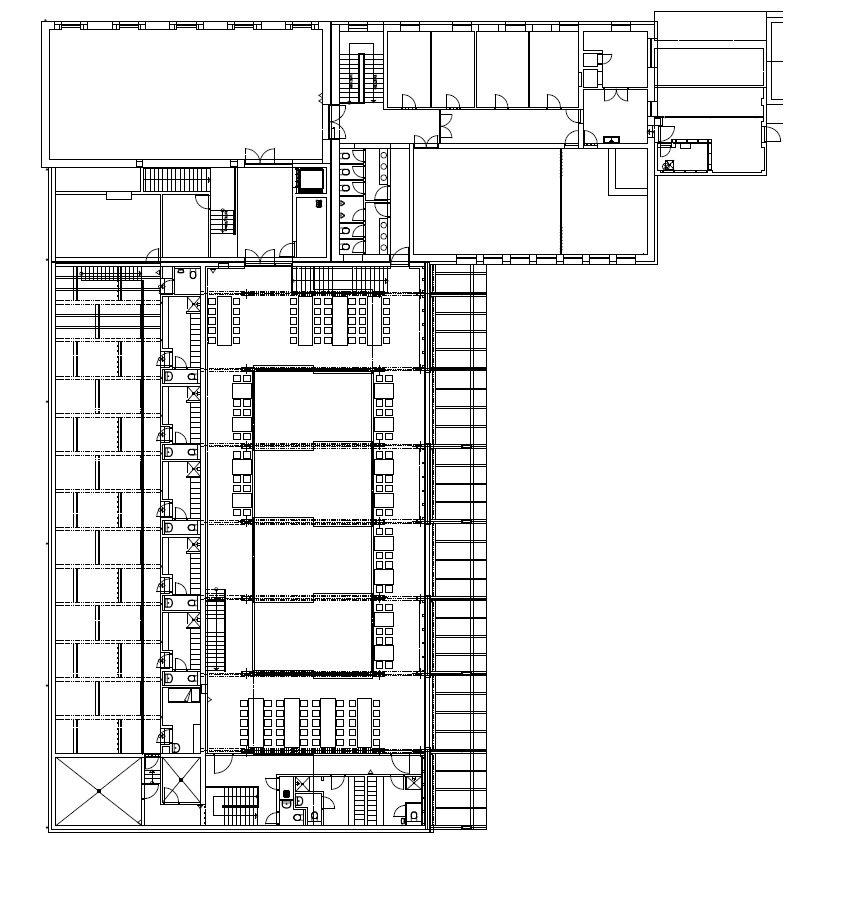

nadzemní podlaží je přístupné dvěma schodišti ve velkém sále i stávajícím schodištěm
v restauraci. Nad velkým sálem se nachází ochoz s posezením pro návštěvníky. Do
ulice je situován tzv. malý sál se zázemím. Nad kuželnou jsou ve 2. NP šatny a

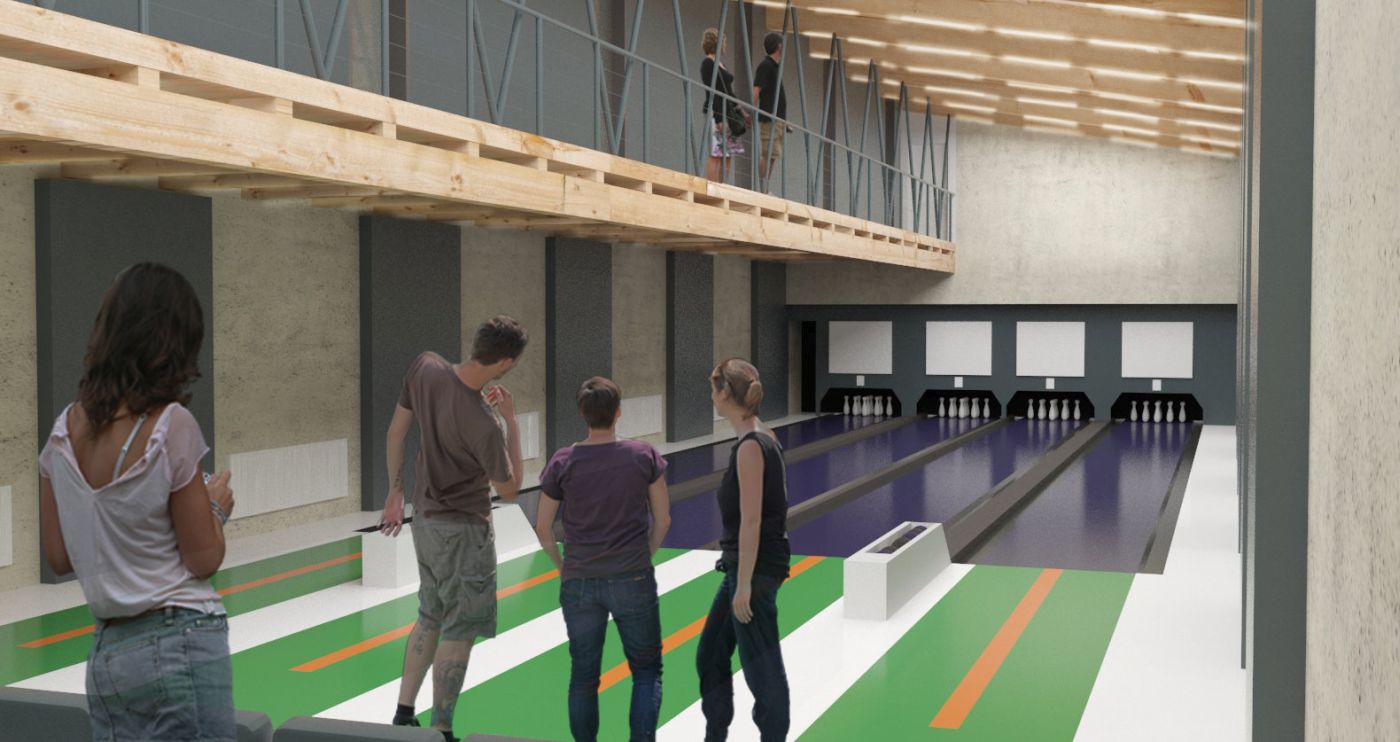

strojovna vzduchotechniky s kotelnou. Ke kuželně patří klub s výhledem na hrací
dráhy. Na zadní únikovou chodbu se schodištěm navazují šatny účinkujících,
které mohou v případě potřeby využít i volejbalisté, kteří v areálu trénují.
Konstrukční systém je smíšený - dřevostavba, železobetonové
konstrukce a pórobetonové zdivo. První dva systémy budou pohledově přiznané,
doplněné akustickými podhledy a obklady. Obvodové stěny 1. NP jsou kombinací
sendvičového skládaného pláště s venkovním plechovým obkladem (velký sál) a železobetonových
stěn se zateplením minerální vatou. Obvodové stěny 2. NP jsou řešeny stejně,
pouze malý sál, který vyčnívá nad zbývající prostor, bude mít stěny z pórobetonového
zdiva s vyztužením železobetonovými pilíři. Střešní plášť je navržen jako sendvičová
konstrukce s krytinou z povlakové hydroizolace. Střechu nad malým sálem tvoří
netradiční krov s dřevěnými a ocelovými prvky. Střešní plášť je sendvičový nadkrokevní
provětrávaný s krytinou z plechu.

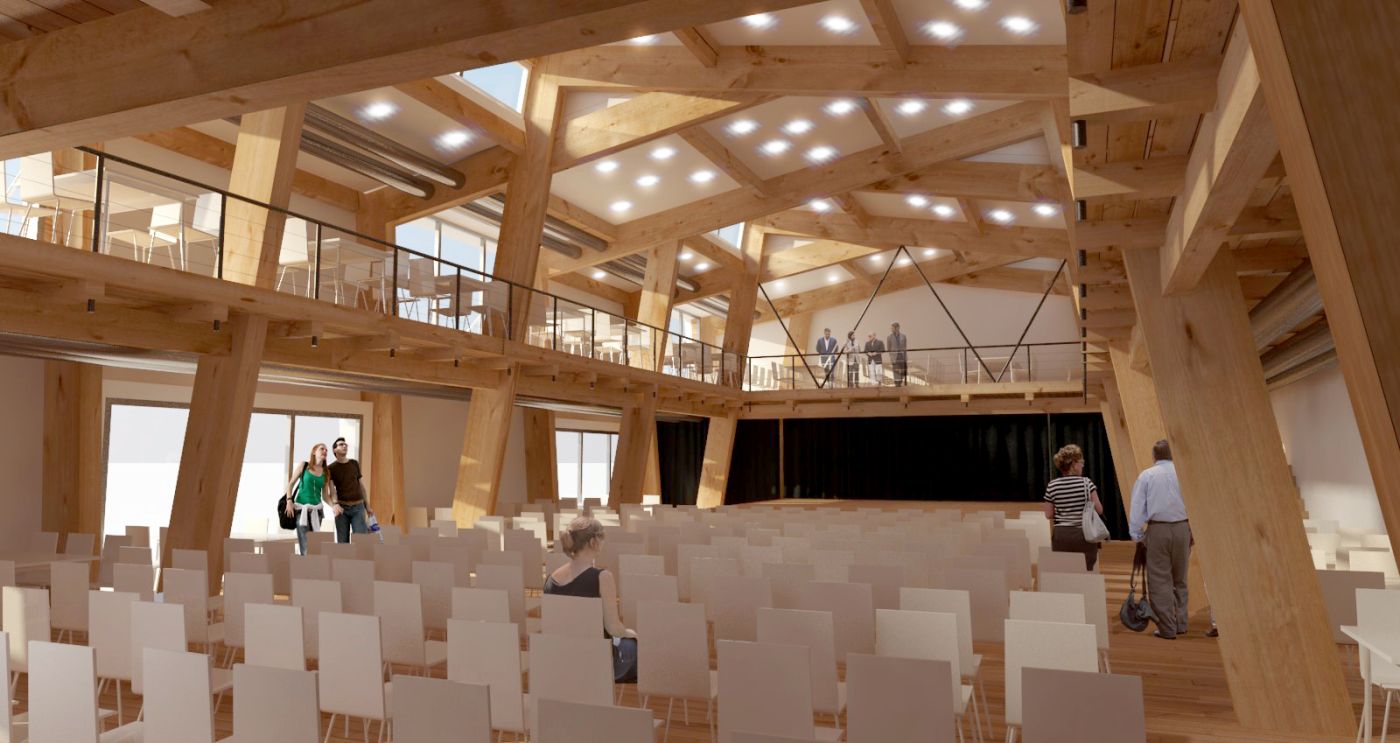

Objekt je v části společenského sálu a kuželny koncipován
jako halová stavba o rozměrech 23,5 x 35,5 m. Nosná konstrukce této části je
navržena v kombinaci železobetonových stěn a dřevěných rámů ve tvaru písmene M,
které vytvářejí specifický tvar střechy s oboustranně zapuštěnými vikýři. Prvky
protínajících rámů jsou vzájemně posunuty 80 mm od společné osy. Nosná
konstrukce patra v prostoru galerie společenského sálu a zavěšeného balkonu se
šatnami je navržena z dřevěných stropnic s dřevěným masivním záklopem v
kombinaci s ocelovými táhly.
Ke společenskému sálu přiléhá krytá terasa, kde je dřevěná konstrukce
zastřešení zavěšená do hlavní nosné dřevěné konstrukce. V prostoru malého sálu

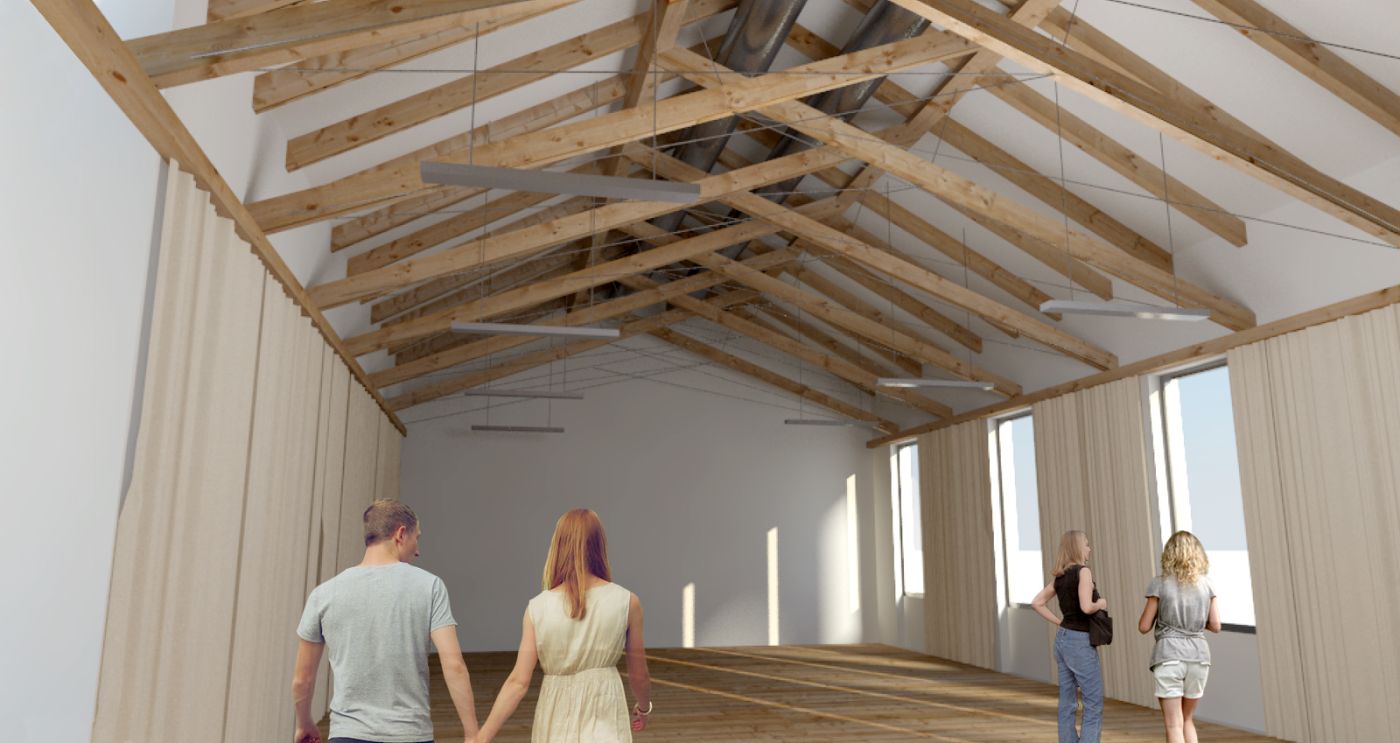

je atypicky konstrukčně řešené zastřešení nad půdorysem 18,05 x 9,1 m. Základem
konstrukčního systému je princip modifikované „rybářské stoličky“, kde jsou
šikmé dřevěné vzpěry střídavě rozmístěny v rozteči 1800 mm a sepnuty táhly. V
patě jsou opřeny přes obkladovou fošnu do podélných obvodových železobetonových
věnců, které jsou opět sepnuty systémovými táhly.
Tisková zpráva
Autor: Ing.arch.Tomáš Havlíček, ateliér Létající inženýři
Spoluautoři: Ing. Vladimír Dobeš, Ing. Zbyněk Šrůtek, Ing. Miroslav Kopecký
Základní informace o objektu
Kategorie
Projekty
Dokončení
2014
