Prolamovaná fasáda objektu Quadrio
(3. 6. 2015) Prostorová prolamovaná fasáda byla speciálně vyvinuta pro projekt Quadrio
Prolamovaná fasáda objektu Quadrio
Fasádní
konstrukce (Schüco)
Na vnějším plášti centra Quadrio jsou
nejvíce zastoupeny konstrukce Elementfasády, která je na bázi SCHÜCO
USC 65. Je to ale zvláštní řešení; V8 profily jsou upraveny pro podmínky
projektu (např. sloupky nemají pohledovou šířku základního systému 65 mm, ale
74 – 76 mm). Čelní prolamovaná fasáda je v rastrovém systému, který je na bázi
SCHÜCO FW60+SI. Opět je to zvláštní řešení s V8 profily, speciálně
upravenými pro tento případ. Pohledová šířka profilů je 70 mm. Konstrukce
připravovali společně firmy Schüco a Sipral.

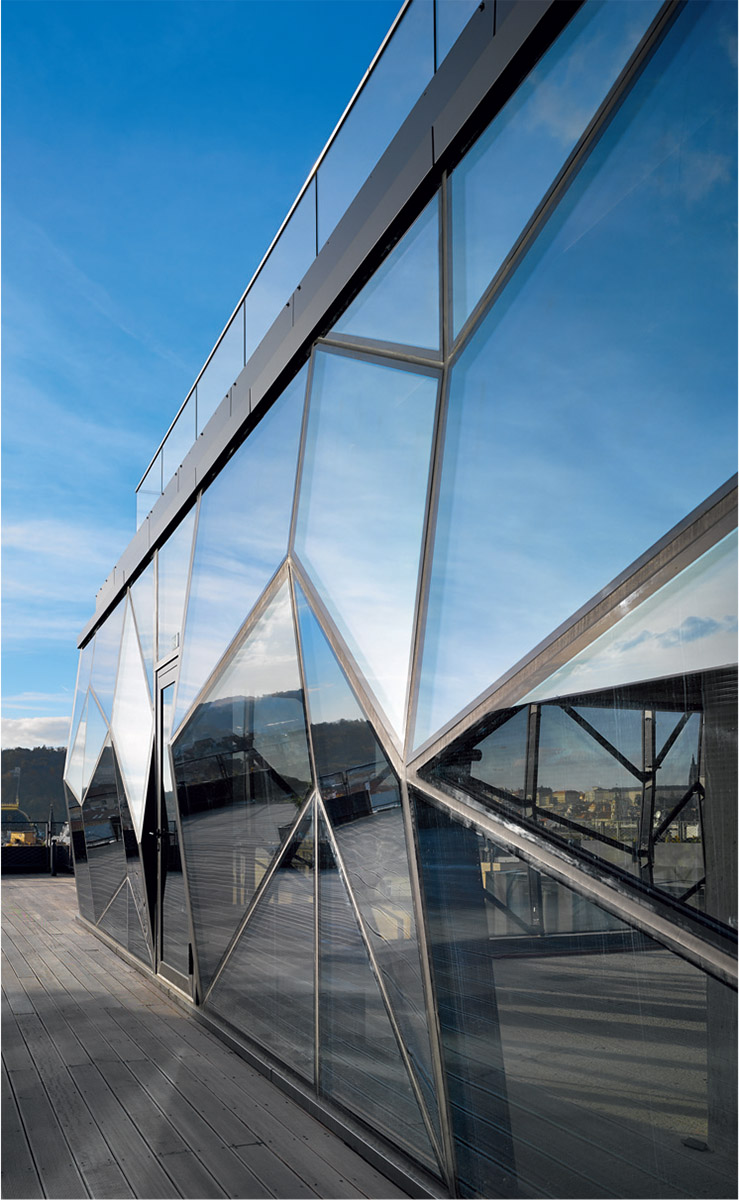

Prolamovaná fasáda (AGC)

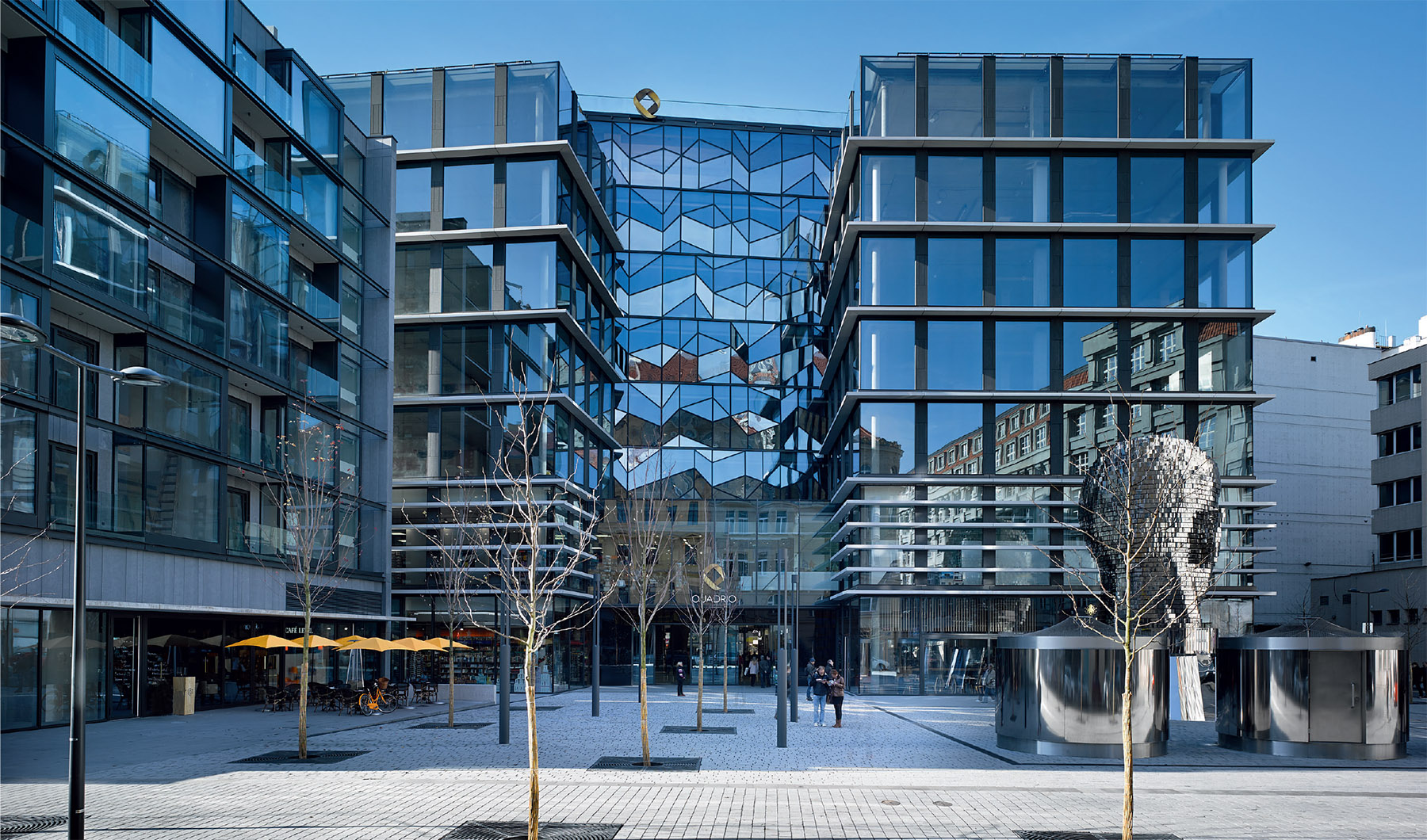

Ustoupená fasáda středové budovy (ze Spálené a
Vladislavovy ulice) s dynamickým diagonálním rastrem zasklení (a obálka 8.
podlaží – 3D prostorová prolamovaná fasáda) byla speciálně vyvinuta pro projekt
Quadrio. Lomené plochy, tvořené trojúhelníkovými a lichoběžníkovými skly, vytvářejí
prolamovanou fasádu, která zrcadlí celé své okolí a mění svůj výraz v závislosti
na světelných podmínkách venkovního prostředí. Rovina fasády je předozadně
prolamovaná o 200 mm. Celková plocha této fasády je 1060 m2, je v ní
osazeno 584 ks izolačních trojskel, přičemž takřka každé druhé sklo má jiný
tvar. Přestože je zde použit jeden typ skla, dopad světla pod různým úhlem
vytváří odlišnou barevnost a vnáší do stavby dynamický prvek.
Zasklení
Na fasádách bylo použito izolační dvojsklo
společnosti AGC Glass Europe s vysoce výkonným protislunečním měkkým povlakem
Stopray Vision-60 a kalitelným Stopray Vision-60T. Tento typ
pokovení kombinuje vysokou úroveň světelné prostupnosti s nízkým solárním
faktorem, což se výrazně projevuje na energetické náročnosti budovy, zejména na
nákladech na klimatizaci. Povlak Stopray Vision-60 snižuje tepelné zisky od
slunce o cca 30 % v porovnání se standardním izolačním sklem. Pro obvodový
plášť budovy Quadrio bylo použito zasklení velkých formátů. Vzhledem k rozměrům
skla, požadavku na bezpečnost a ochranu proti hluku je použito pro izolační zasklení
modulové fasády, jak z exteriéru, tak z interiéru, sklo typu Stratobel
(vrstvené bezpečnostní sklo) a Stratophone (vrstvené bezpečnostní sklo s
akustickou fólií) o celkové tloušťce samotné skloviny 28 mm. Takové složení
izolačního dvojskla představuje velkou hmotu základní skloviny. Pokud by byla použita
standardní sklovina, způsobila by nazelenalý nádech zasklení. Požadavkem
investora a architektů bylo dosažení maximálně neutrálního vzhledu. Z tohoto
důvodu investor zvolil nadstandardní sklovinu bez příměsi oxidů železa. Vysoce
transparentní sklo Planibel Clearvision představuje sklovinu s nejnižším
obsahem oxidů železa (Fe2O3 < 0,02 % z hmotnosti skla) a maximální možnou
čirostí dostupnou na našem trhu. Vysoce neutrální čirá sklovina byla v tomto
rozsahu použita v České republice poprvé. Její použití maximalizuje prostup
přirozeného světla do interiéru, snižuje nutnost umělého osvětlení a
zpříjemňuje tak pobyt v kancelářských prostorech.
www.agc-glass.eu/Czech
publikováno v časopise Stavba č. 1/2015, Quadrio str. 24-31, Prolamovaná fasáda str. 32
Polyfunkční budova Quadrio
Místo: Spálená ulice, Praha 1 – Nové Město
Investor: CPI Property Group, Petr Beránek (project manager)
Autoři Authors: Jakub Cigler, AIA, Vincent Marani, AIA,Cigler Marani Architects
Technický ředitel CTO: Petr Kužela
Architekt projektu Project architect: Jan Hofman
Hlavní inženýři projektu Project engineers: Marie Mrázová,Martin Junek
Statika Statics: Václav Toman, Building, s. r. o.
Projektový tým Project team: Ondřej Hrozinka, Pavel Neuberg,Martin Vítek, Klára Poskočilová, Jan Zajíček, Lenka Špirudová,Pavel Hrubý, Daniel Schrade, Michal Nácovský, Josef Skála,Valerie Roubalová
Generální dodavatel General contractor : Metrostav, a. s.
Prováděcí dokumentace pro GD Execution documentation: Helika, a. s.
TDI Technical supervision: Betkon, Miroslav Kulda
Fasády Facades: Sipral, a. s.
Návrh Implementation: 2004 –2007
Realizace Design: 08/2012–10/2014
Plocha pozemku Site area: 6200 m2
Celková podlažní plocha Total floor area: 50 400 m2
Náklady Costs: 3,1 mld. Kč
Základní informace o objektu
