U historického domu jsme navrhovali stavební úpravy, které
zachovaly historickou stopu původní stavby a doplnili ji moderní
podkrovní nástavbou.
Nosné konstrukce byly v dobrém stavu, opravovali jsme jen trámový strop nad 1. NP.
V přízemí jsme vzhledem ke zvýšené vlhkosti ve zdivu navrhli sanační omítky a v
2. NP je z tohoto důvodu sádrokartonová předstěna, za níž je provětrávaná
vzduchová mezera. Podlahy v přízemí mají podle doporučení malý difuzní odpor,
není zde tedy navržena hydroizolace a okolo stěn je kanálek pro přerušení

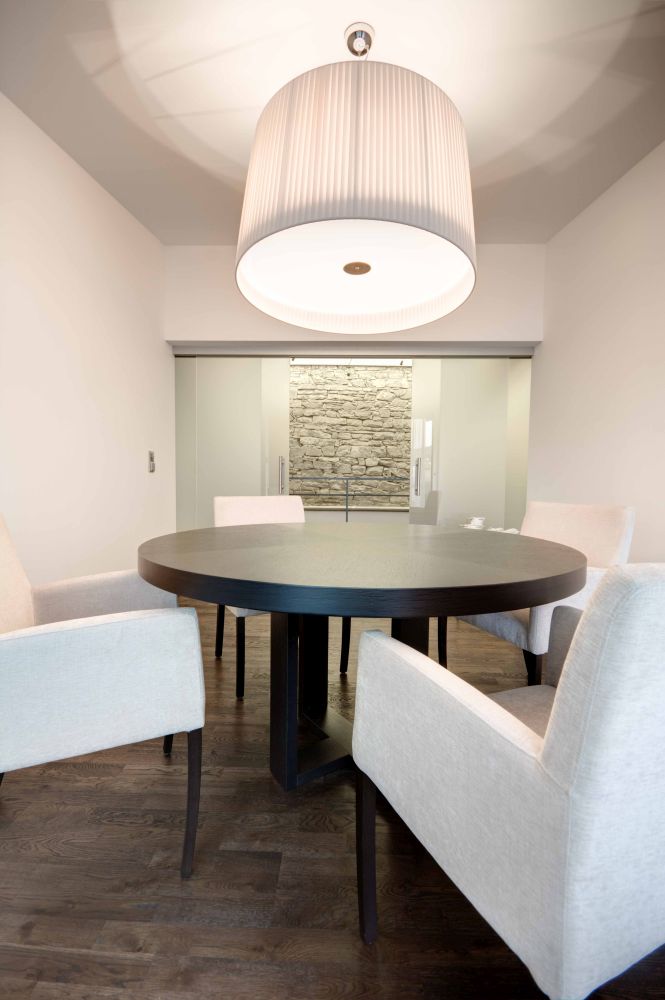

kapilárního vzlínání vlhkosti z podlahy do stěny. Rovněž původní kamenná opěrná stěna svahu,
která se stala dominantou interiéru, zůstala bez dalších hydroizolačních
zásahů.
Základním motivem projektu bylo propojení místností v 2. NP
do jednoho kontinuálního obytného prostoru s převýšenou částí jídelny s
přiznanými konstrukčními prvky krovu, zatímco ve 3. NP vznikly tři ložnice se

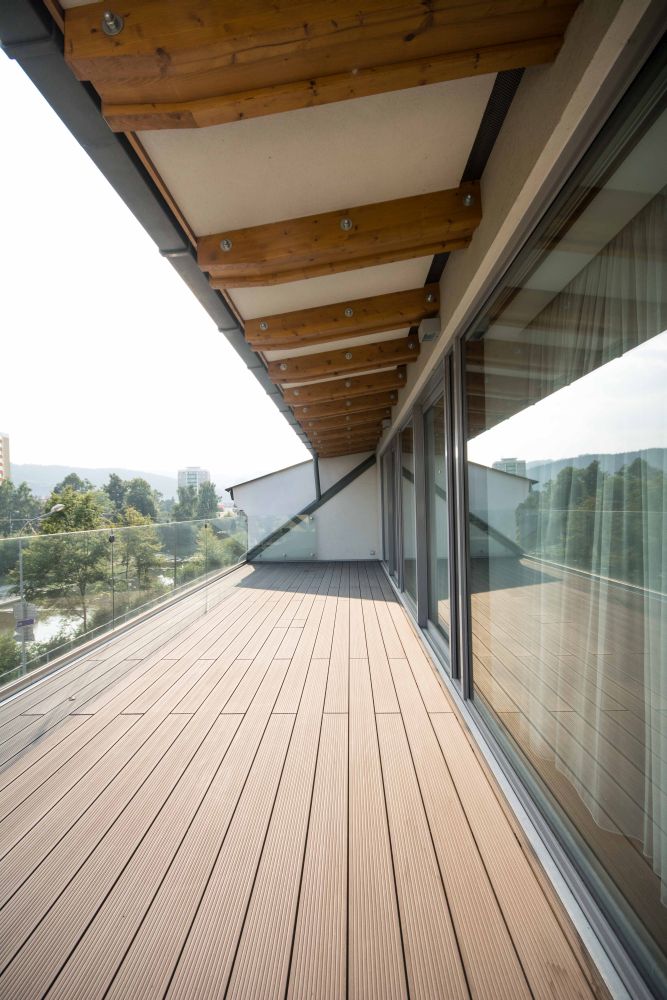

zázemím a výstupem na novou terasu probíhající v celé šířce domu. Z terasy

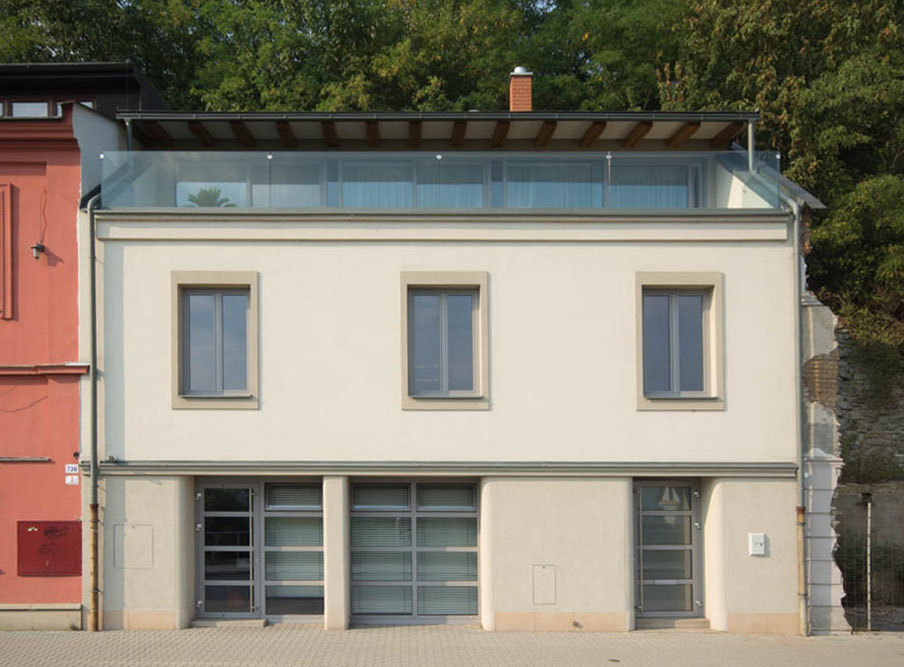

jsou výhledy na město a nábřeží Vsetínské Bečvy. Při řešení fasády jsme kladli
důraz na začlenění objektu do kontextu historické uliční fronty. Okna ve 2. NP
získala vertikální charakter, který je podpořený jednoduchým liniovým dekorem v
omítce. Římsa nad těmito okny navazuje na úroveň okapu vedlejšího domu a
kompozičně odděluje hlavní plochu fasády a nově budovanou atiku, která zároveň
slouží jako zábradlí terasy ve 3. NP.
Dispoziční řešení:
Objekt je členěn na administrativní zónu se vstupem v 1. NP, společenskou
obytnou zónu ve 2. NP a soukromou obytnou zónu v podkroví. V 1. NP zůstaly zachovány

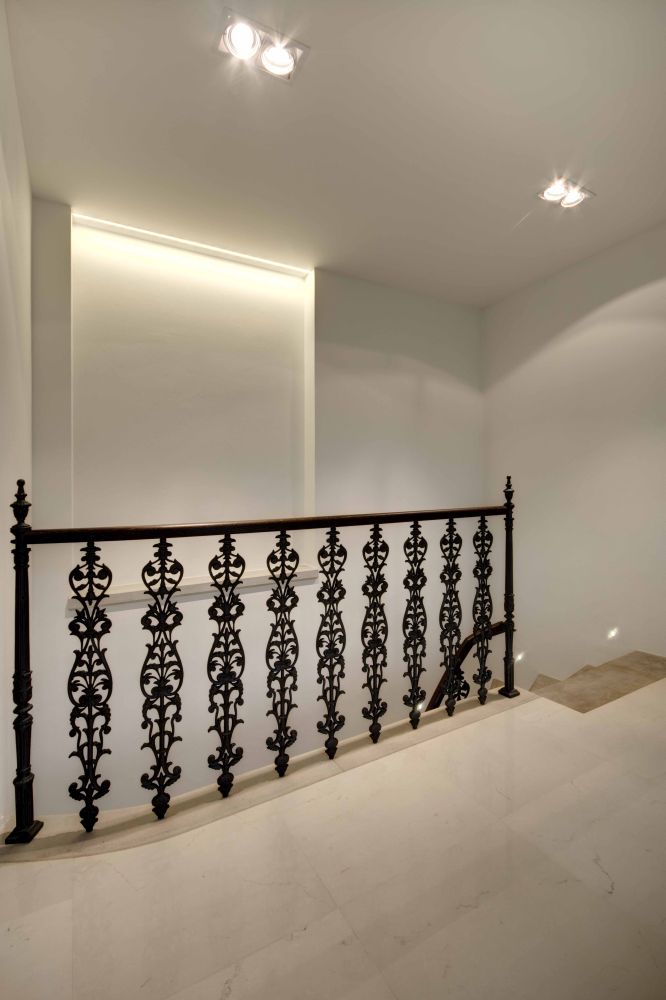

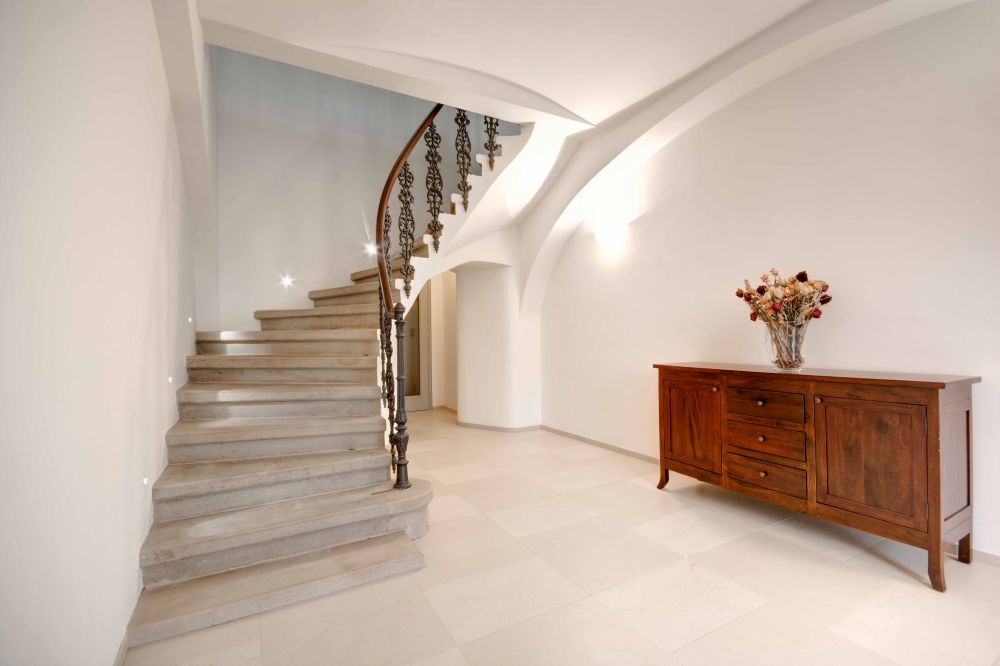

stávající prostory kanceláře se zázemím a vstupní halou, z níž je po původním
schodišti přístupné 2. NP. V prostoru sklepa je nově navržena prádelna a
kotelna se skladem a šachta osobní zdviže, která umožňuje bezbariérový přístup
na všechna tři podlaží.
Ve 2. NP je z podesty schodiště přístupná pracovna oddělená od prostoru
schodiště prosklenou příčkou s posuvnými dveřmi. Dalšími dveřmi se pak z

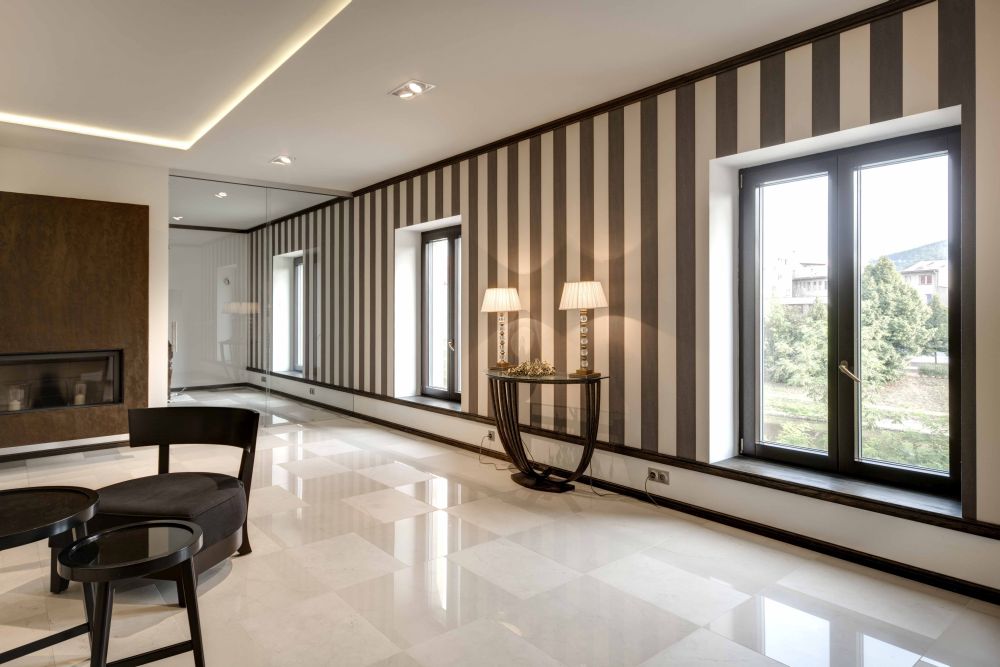

podesty vstupuje do obývacího pokoje. Oddělení pracovny a obývacího pokoje je

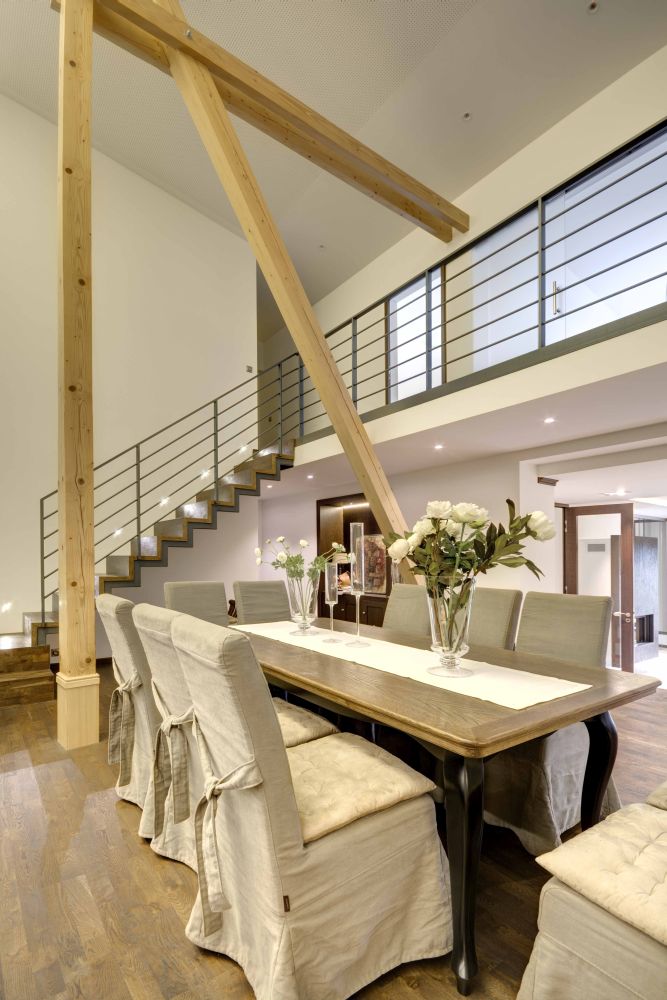

řešeno mobilní prosklenou stěnou. Jídelna s kuchyňským koutem, která se nachází
na zvýšené úrovni 2. NP, je vizuálně i komunikačně propojená s obývacím pokojem.

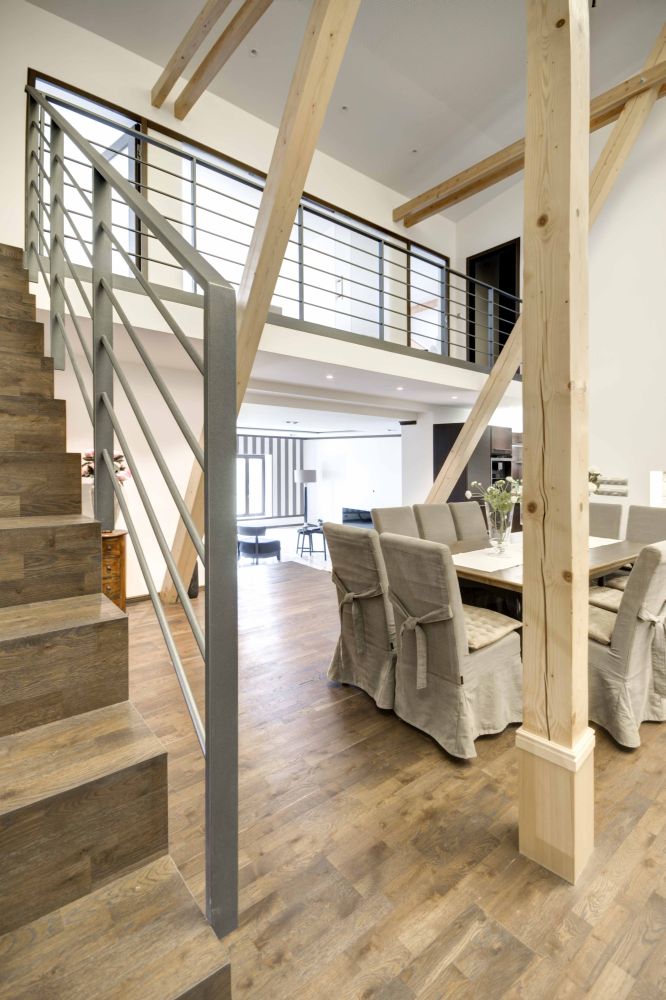

Prostor jídelny se vizuálně otevírá přes úroveň dvou podlaží s dominujícími

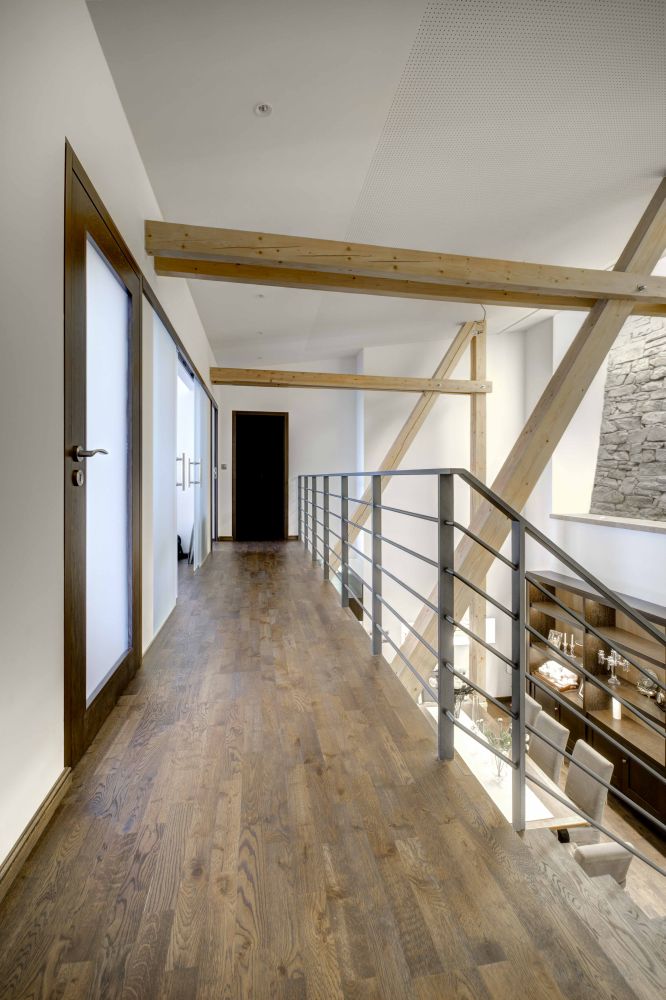

konstrukčními prvky krovu a s galerií ve 3. NP přístupnou po jednoramenném

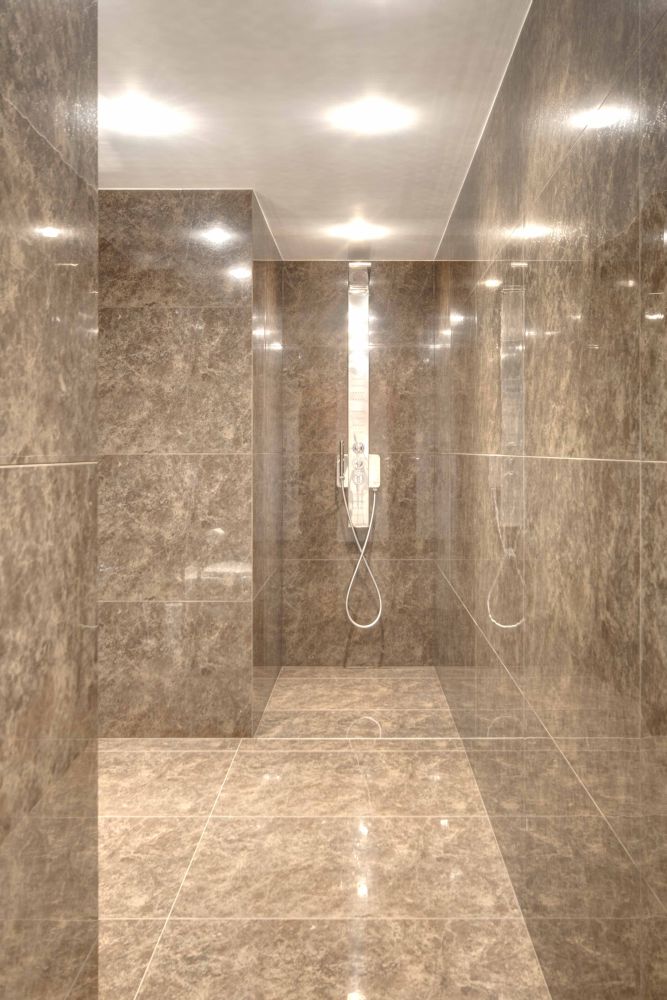

schodišti. Na této úrovni se také nachází menší koupelna s toaletou.

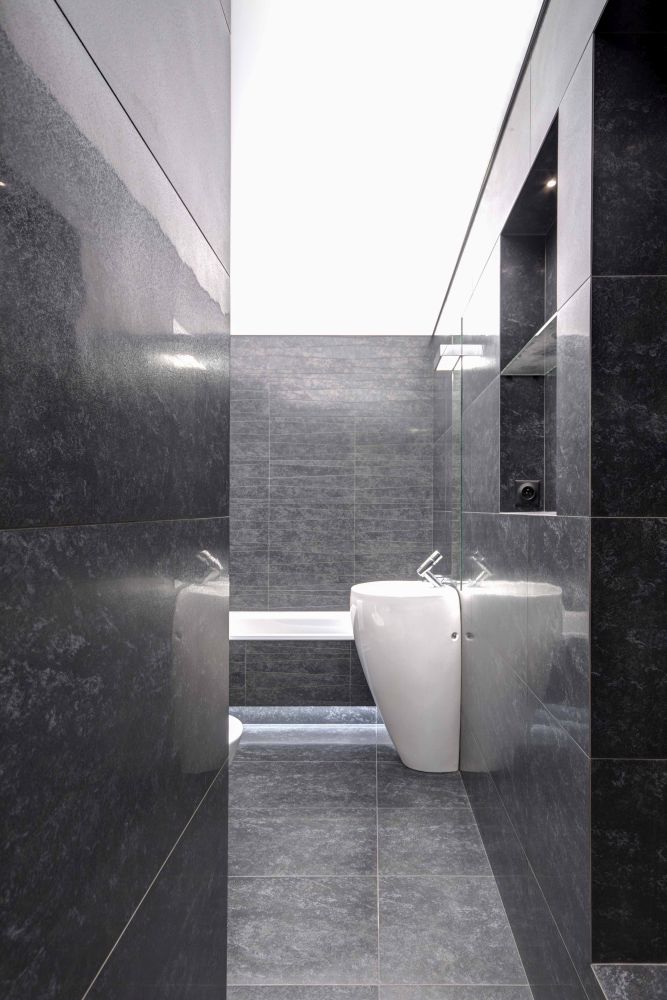

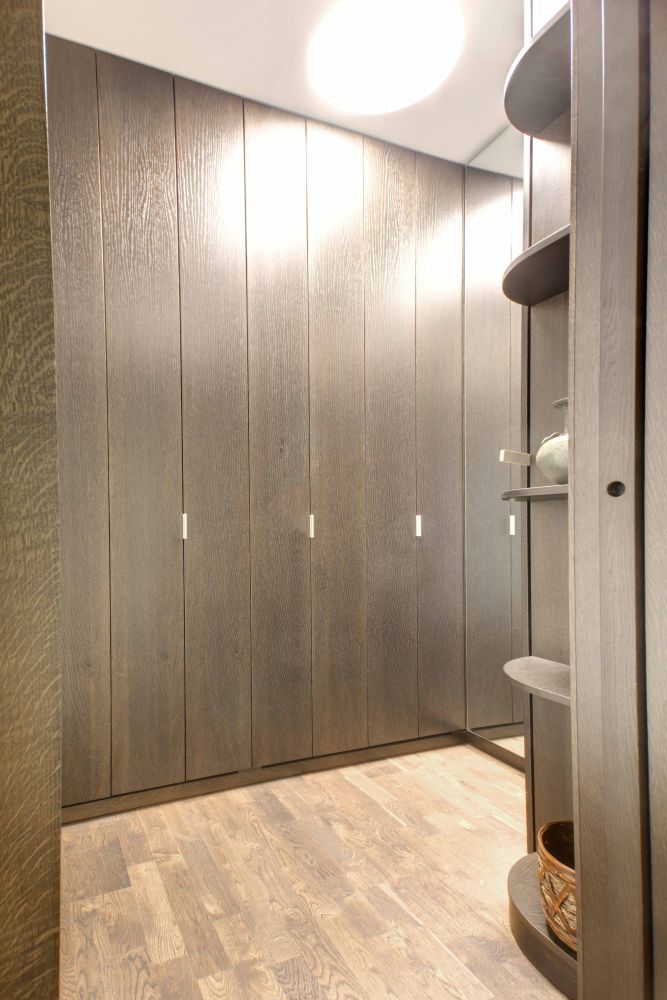

Ve 3.NP jsou tři oddělené ložnice přístupné z galerie, koupelna s toaletou a
šatna. Z ložnic je přístupná společná terasa.
Konstrukční řešení: Stávající
objekt je zděný podélný dvoutrakt. Podélné stěny doplňuje jedna příčná stěna u
schodiště. Základy jsou pravděpodobně provedeny jako pasy z kamenného zdiva. Svislé nosné konstrukce jsou v přední
části z cihelného nebo smíšeného zdiva, v zadní části ze zdiva kamenného. Vodorovné konstrukce jsou nad 1. NP v
uličním traktu z dřevěných trámových stropů s rovným podhledem. Nad vstupem je
cihelná klenba valená do zdiva. V zadním traktu jsou cihelné klenby valené do
ocelových válcovaných I profilů.
Podlahy jsou v 1. NP většinou z keramické dlažby, ve sklepě částečně z
betonové mazaniny. V 2. NP jsou prkenné podlahy ze smrkových palubek, v půdním
prostoru jsou cihelné dlažby
Nově budované příčky a předstěny v 2. NP byly provedeny ze sádrokartonu. V
přízemí jsou příčky zděné z cihel.
Nově vkládaná vodorovná konstrukce galerie a stropu nad 2. NP je z
ocelových válcovaných I a U profilů. Mezi ocelovými profily je železobetonová
monolitická deska. Šachta pro malý osobní výtah byla navržena jako ocelová
samonosná konstrukce, založená na monolitické železobetonové základové desce.
Překlady v nově zřízených otvorech jsou ve stávajících nosných stěnách ocelové
z válcovaných profilů I (u menších otvorů) a nebo profilů HEB u širších otvorů.
Konstrukce krovu a střechy byla v nedávné době provedena nová a zůstala dřevěná,
měnily se ale některé prvky stolic. Úprava krovu spočívala v demontáži krokví
se sklonem 35°. Krokve v ploše střechy se sklonem 8° byly nadstaveny příložkami
z fošen a tím prodlouženy o 2,30 m. Dvě odstraněné vzpěry krovu byly nahrazeny vzpěrami
opírajícími se na úrovni 2. NP.
Výplně otvorů v obvodové stěně jsou nové z hliníkových profilů s přerušeným
tepelným mostem. Zasklení izolačním dvojsklem.
Velký důraz jsme kladli na práci se světlem. Umělé osvětlení interiérů je
řešeno kombinací vestavěných svítidel, nepřímých LED linií a pnutých celosvítících
stropních membrán.
Autorská zpráva
