Rozhledna Hýlačka
Tábor-Větrovy
(30. 9. 2015) David
Grygar, Martin Kocich, Pavla Kosová
Rozhledna Hýlačka
Naše představa o transparentní ocelové konstrukci rozhledny
byla téměř od počátku jasná, ale bylo třeba ji architektonicky a urbanisticky
uvést do reálného kontextu s duchem místa.
Základní myšlenkou funkčního uspořádání bylo rozdělit zadání na dva objekty:
rozhlednu a samostatný objekt zázemí, které jsme navrhli jako horizontální
prvek v kontrastu s vertikálou věže. Původně to měla být jednoduchá dřevostavba
s opláštěním z opálených fošen, jež odkazovaly na zkázu původní rozhledny, z
ekonomických důvodů však byla nahrazena typovým kontejnerem. Návrh tak ztratil
jeden z nosných prvků, ale alespoň se povedlo kontejner doladit k ostatním
konstrukcím.
Alfou a omegou celého projektu bylo statické řešení, které
zpracovával Ing. Hora, a kde jsme museli najít společnou cestu po
architektonické, stavební i konstrukční stránce, přičemž jsou tyto funkce u
takto specifické stavby „vzájemně srostlé". Spolupráci s projektanty firmy
HHStatika můžeme v tomto směru jen pochválit.
Staticky nám u samotné věže pomohlo, že jsme vyšli z dlátovitého tvaru husitské
hlásky vyhořelé Hýlačky - nárožní hrany, tvořené ocelovými táhly, se sbíhají
tak, aby připomínaly siluetu původní rozhledny. Statickým schématem je tedy
dvojice nosných ocelových sloupů vynášejících schodiště i vyhlídkovou plošinu,
zavětrovaná šesti táhly - trojicemi ocelových lan kotvených do země na
čtvercovém půdorysu.
Struktura volby opláštění vychází opět z původní podoby

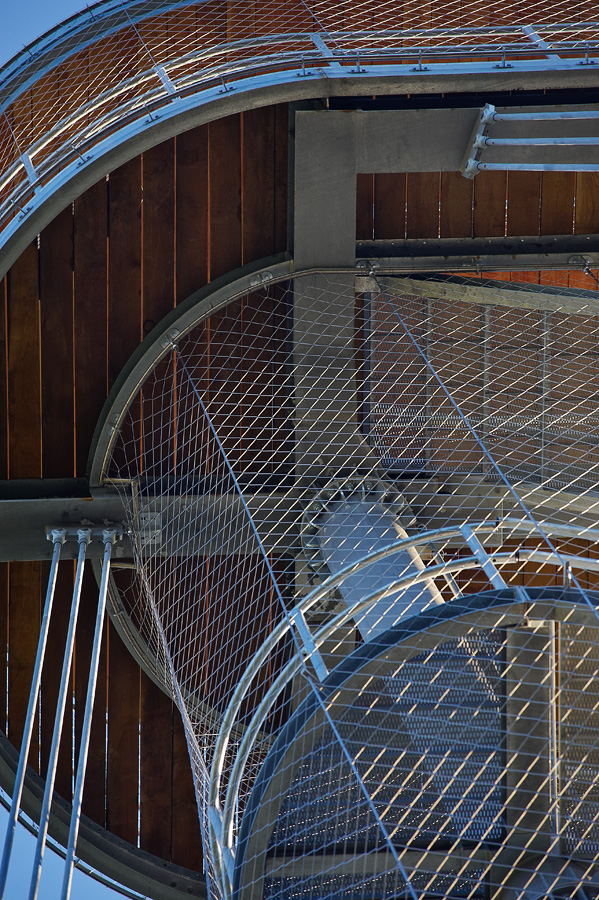

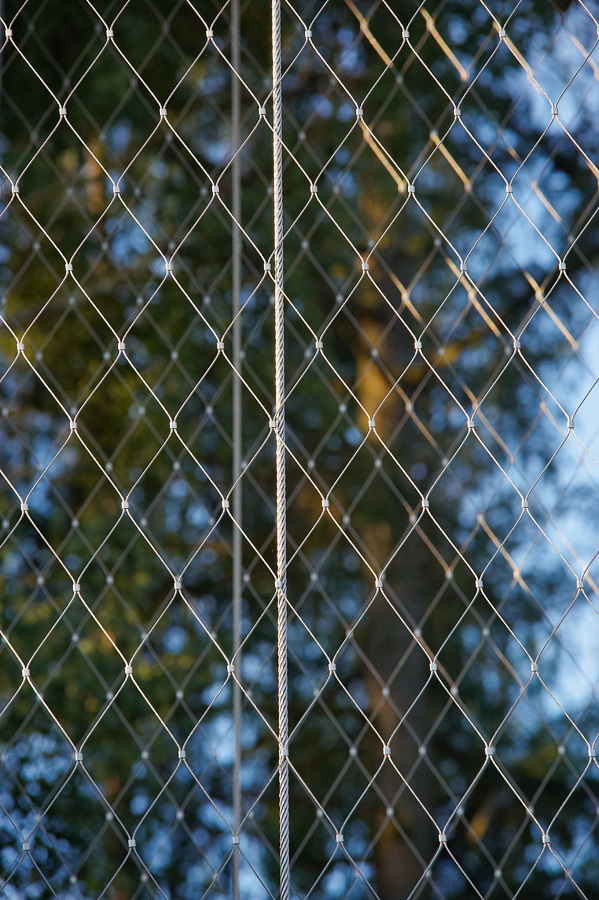

rozhledny, na jejímž plášti byly eternitové šablony. Podobný motiv jsme zopakovali

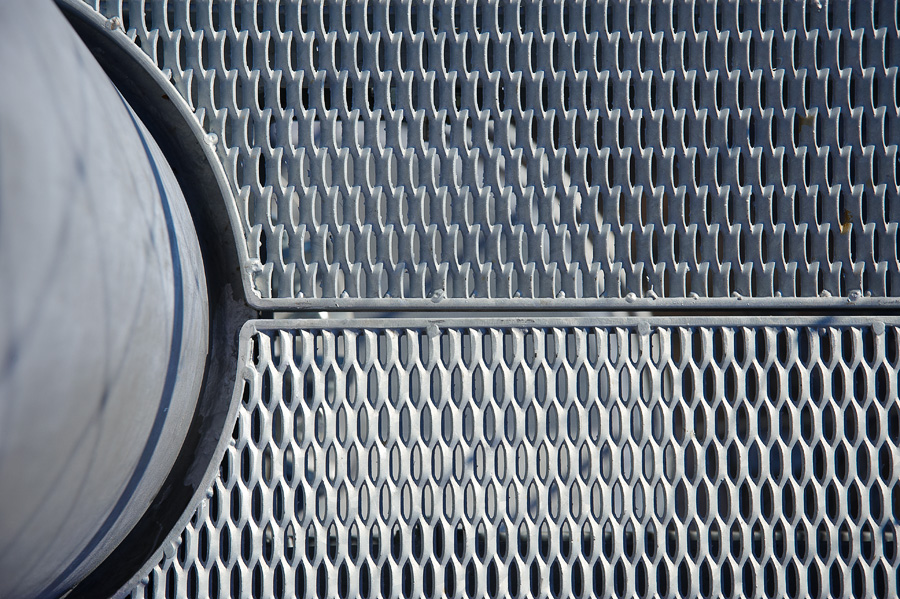

v kosočtverečném rastru ocelové sítě tvořící obal schodiště a kabiny. Cítili

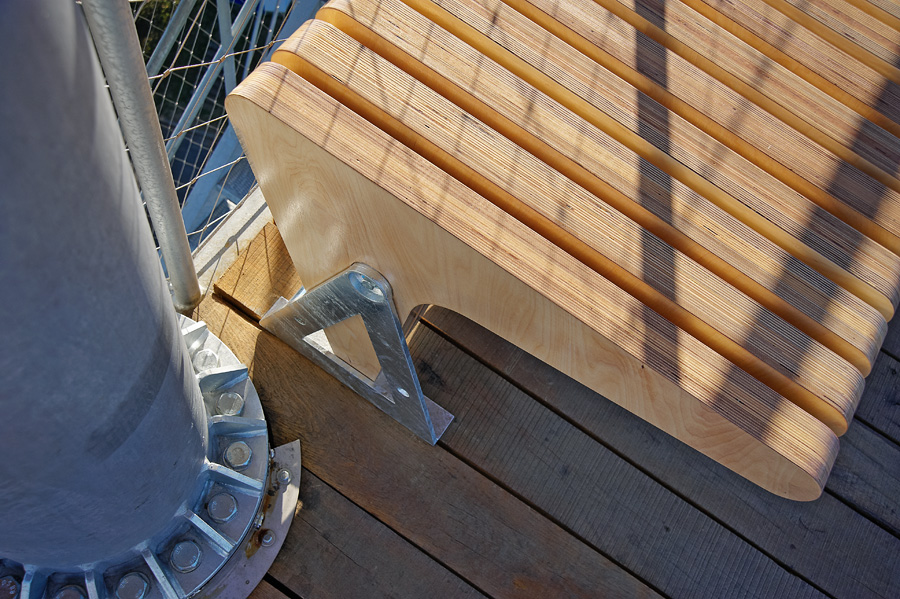

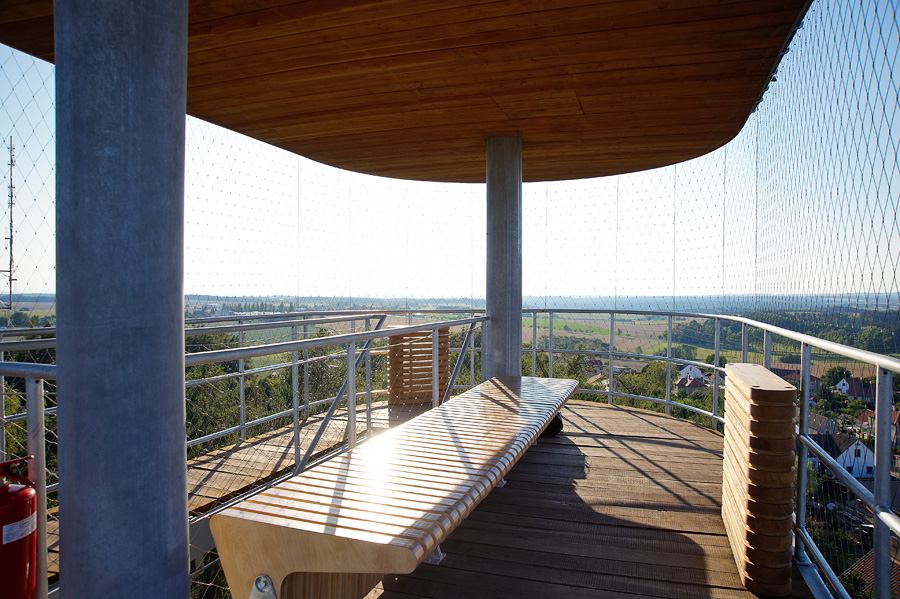

jsme také, že i z důvodů jisté nostalgie musí být interiér kabiny vytvořen ze
dřeva (podlaha, podhled, lavice).

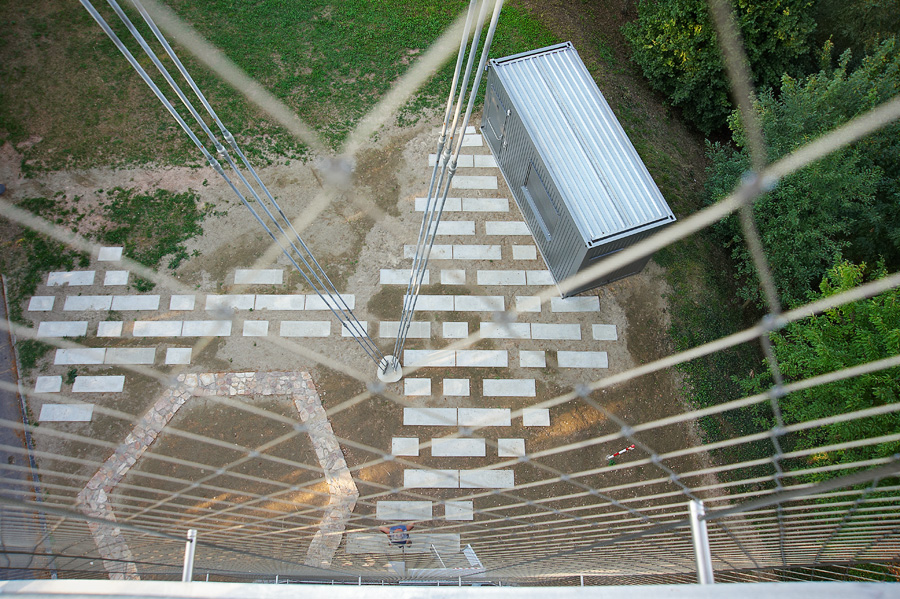

Dalším odkazem na původní stavbu je ponechání obrysu základů, dobře viditelného
z vyhlídkové kabiny. Rozhledna stojí částečně právě na tomto půdorysu, čímž
přiznává inspiraci původní Hýlačkou. Zároveň však nechce být a ani není její
kopií. Je moderní reakcí na zaniklou památkově chráněnou stavbu.

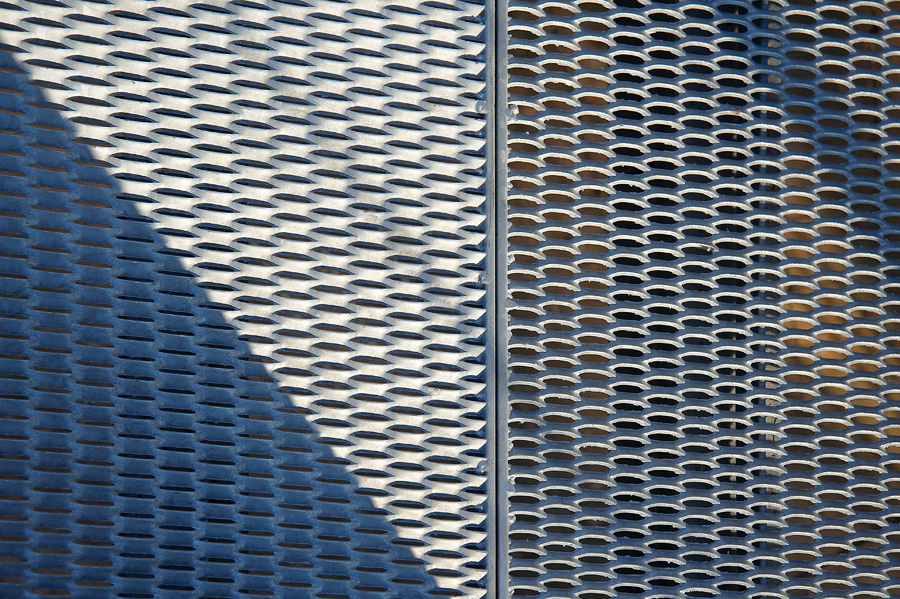

Zajímavou prací pro nás bylo také projektování celé řady
atypických, tvarově sladěných detailů a prvků v rámci opláštění nebo interiéru
rozhledny. Limitem byl omezený rozpočet na stavbu, kde jsme se v rámci úspor
snažili jako architekti hledat přijatelné kompromisy. Věříme, že se podařilo
maximum možného.
Lokalita a popis
stavby
Rozhledna se nachází na kopci Hýlačka 3 km jihozápadně od Tábora v příměstské
části Větrovy. Okolní zástavbu tvoří rodinné domy začínající od vzdálenosti v
poloměru 40 m a více, v nejbližším okolí se nachází plochy zeleně a les. Ve
vzdálenosti 16 m jsou objekty vodárny a telekomunikační věže.

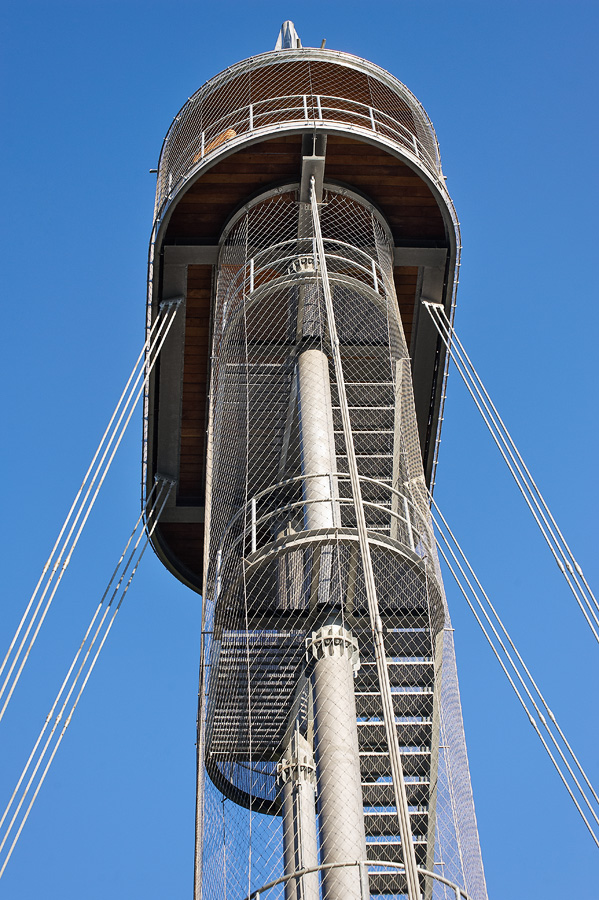

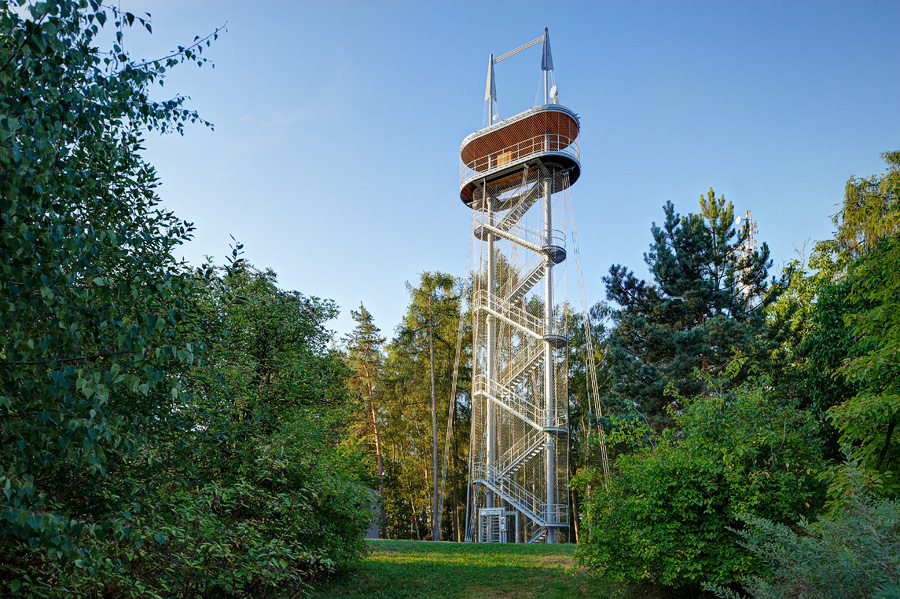

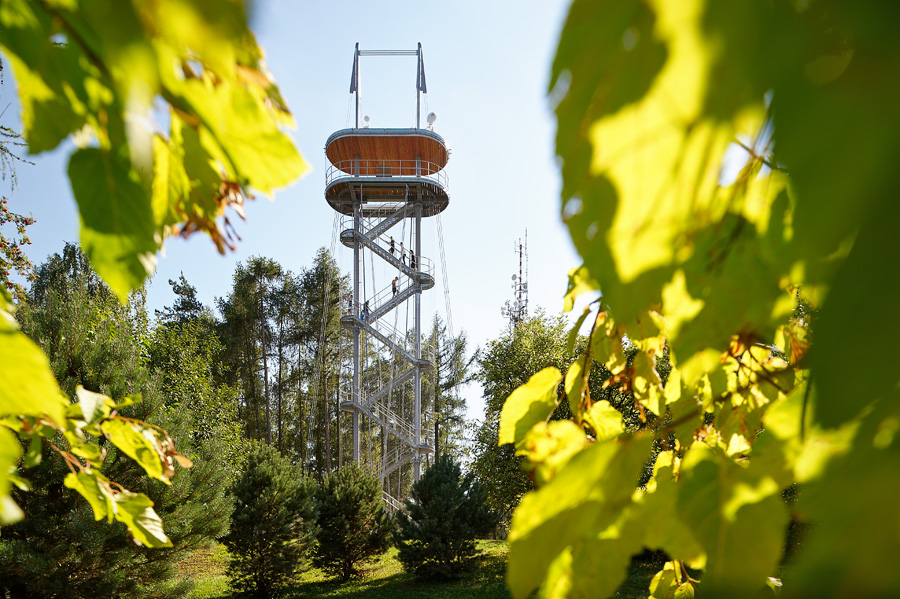

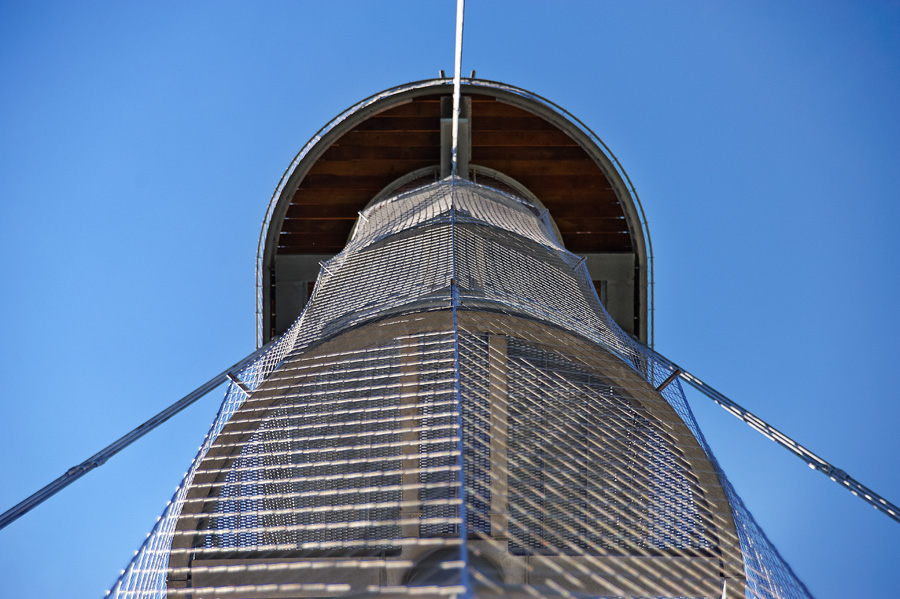

Vyhlídková věž je ocelová stavba celkové výšky 35,6 m. Vyhlídková kabina s
podlahou plošiny umístěná ve výšce 25,0 m nad terénem má oválný půdorys s
maximálními rozměry 8,65 x 4,30 m. Nosnou funkci zde tvoří soustava ocelových

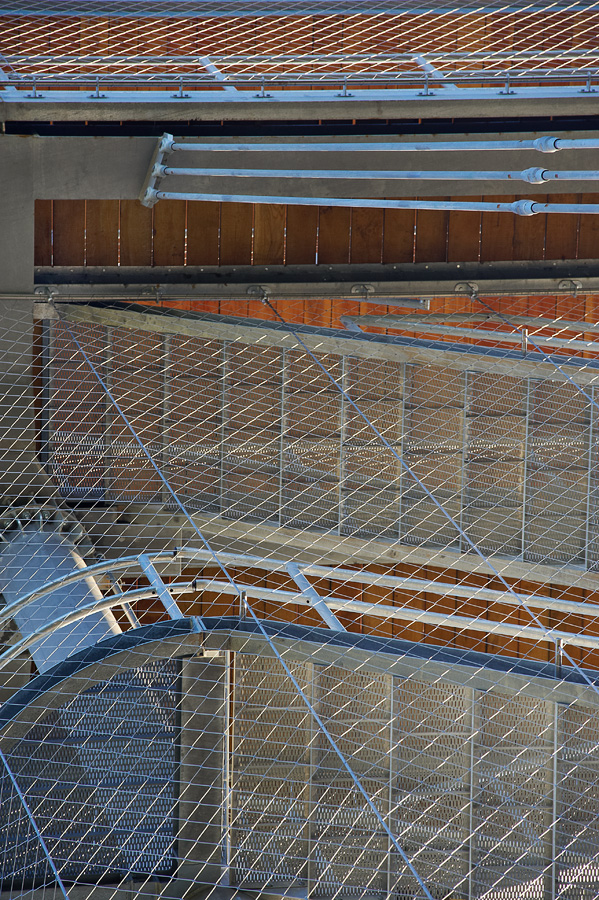

nosníků podlahy kabiny. Zastřešení kabiny je provedeno rovněž soustavou

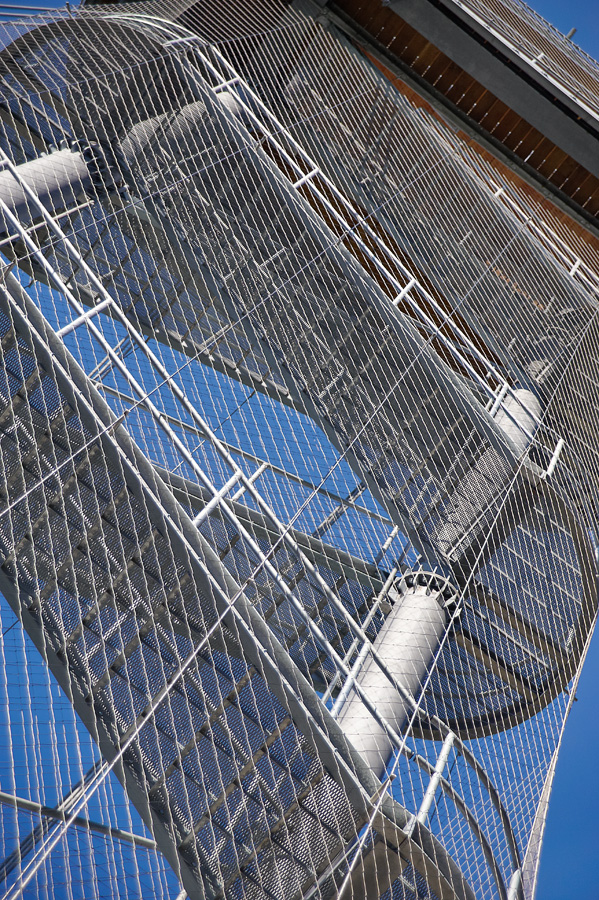

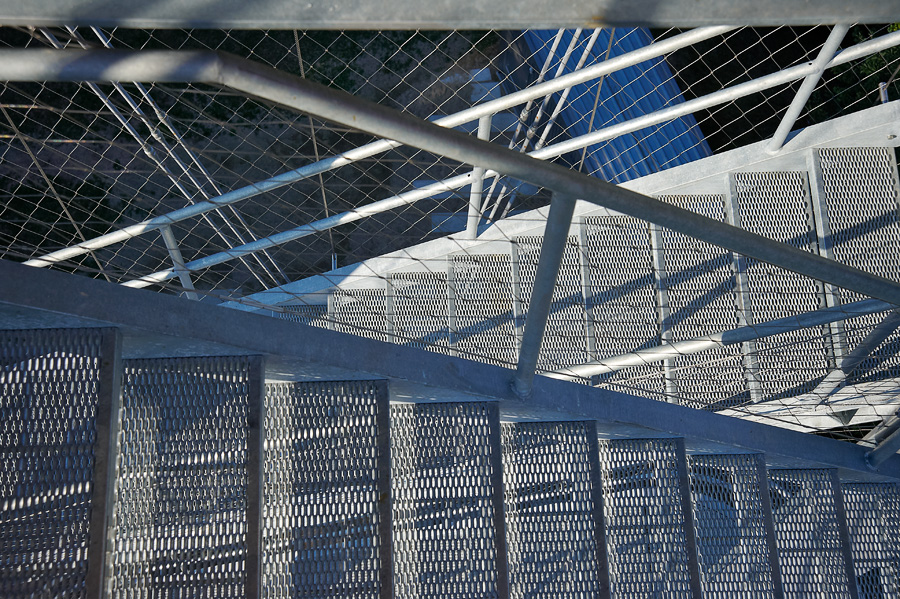

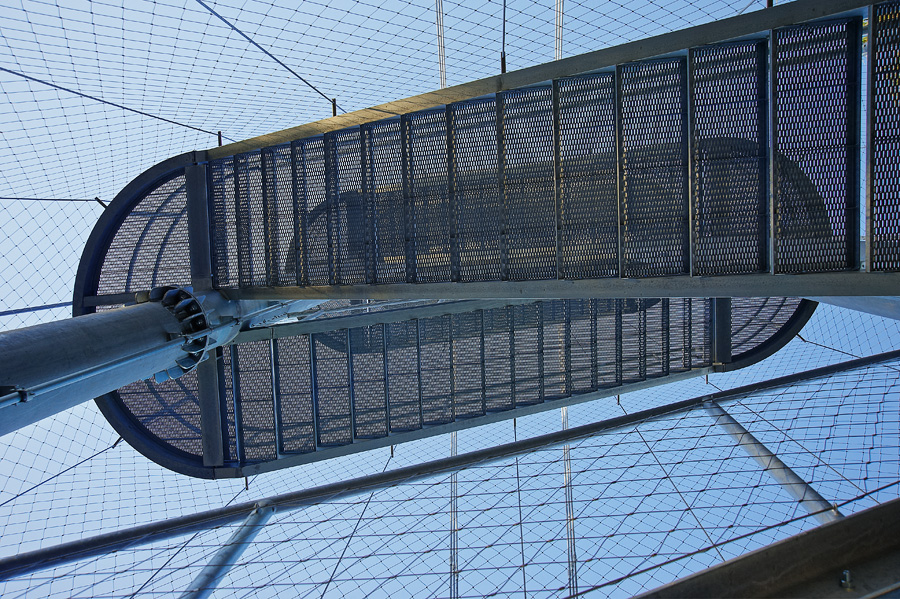

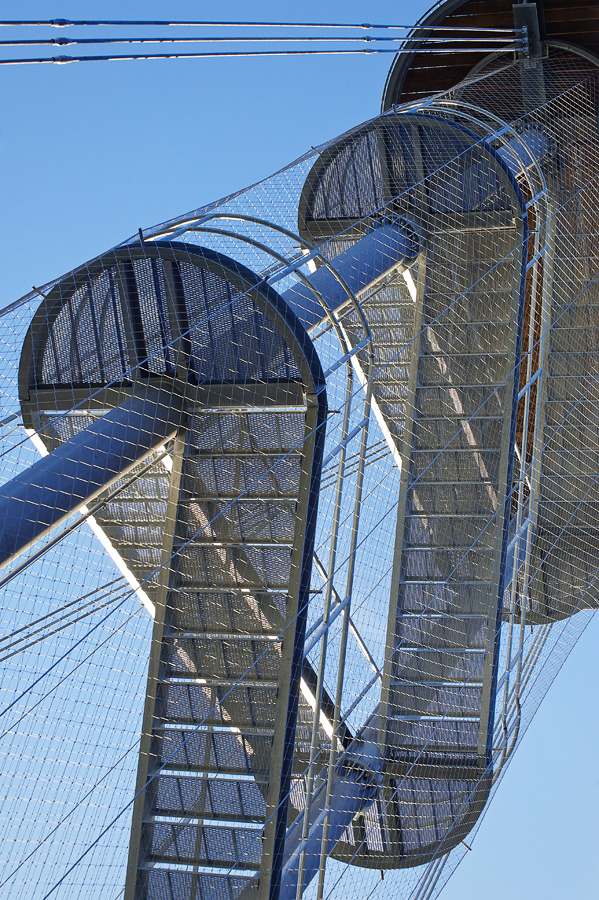

ocelových nosníků. Přístup z úrovně terénu do vyhlídkové kabiny je umožněn přes

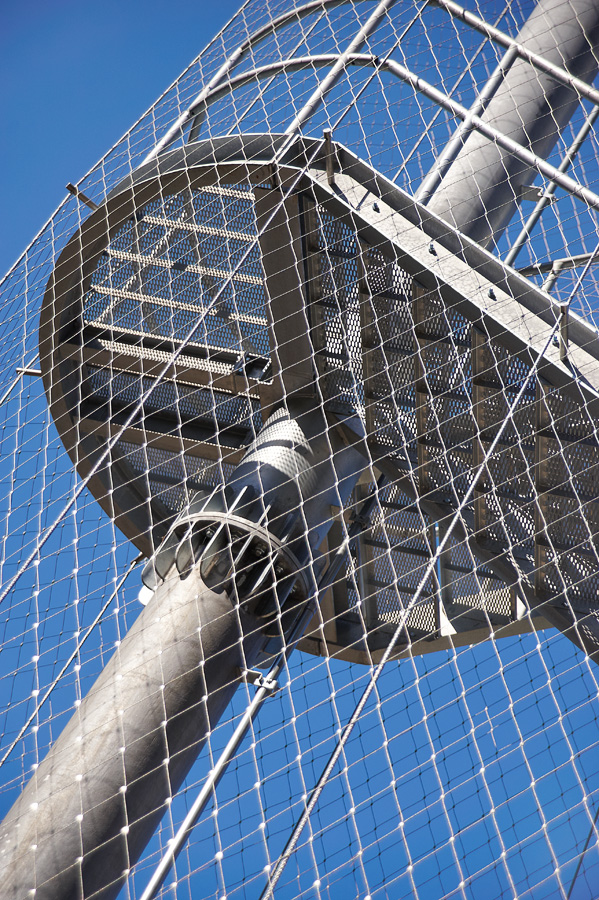

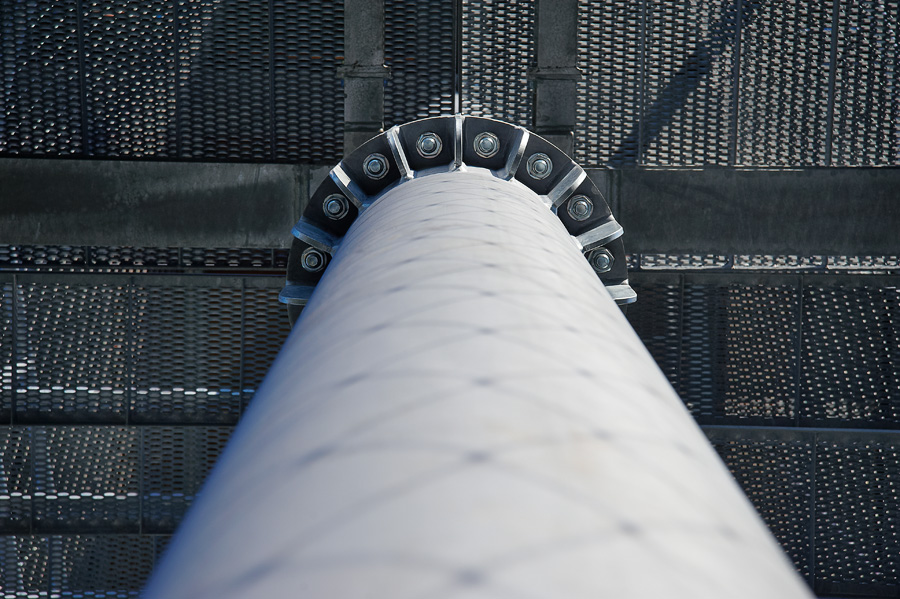

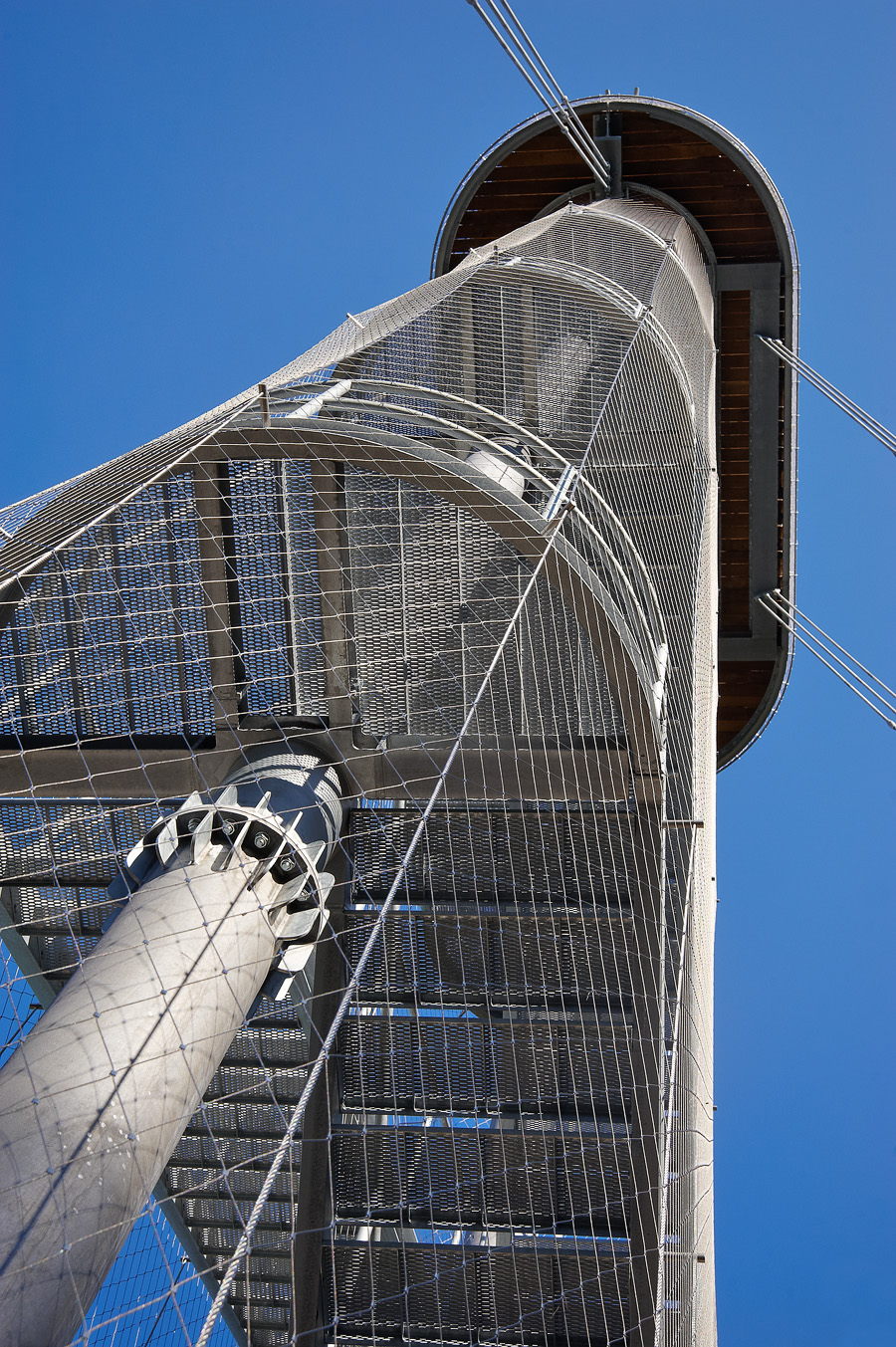

schodiště tvořené přímými rameny s půlkruhovými podestami. Schodiště nesou dva
ocelové sloupy, které tvoří hlavní svislou nosnou konstrukci celé věže.

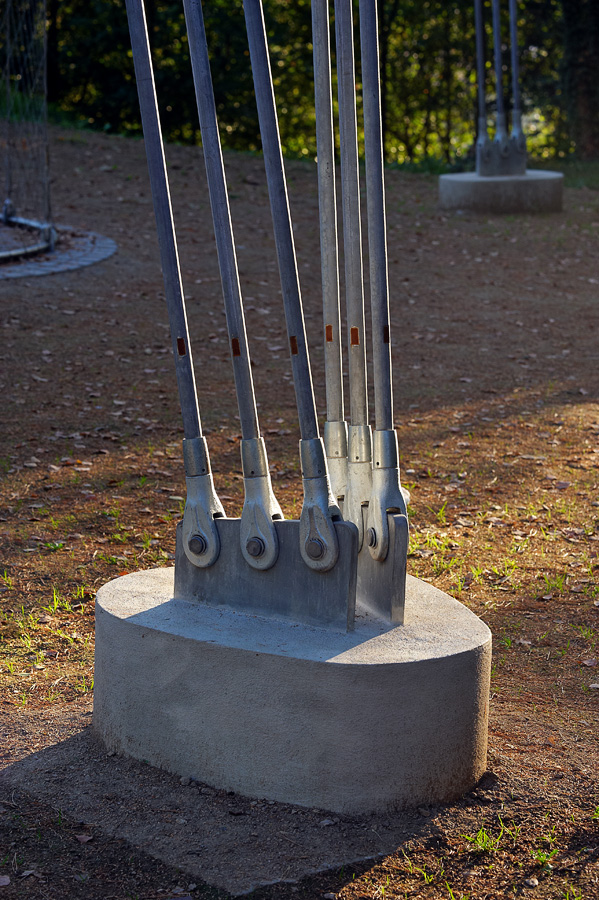

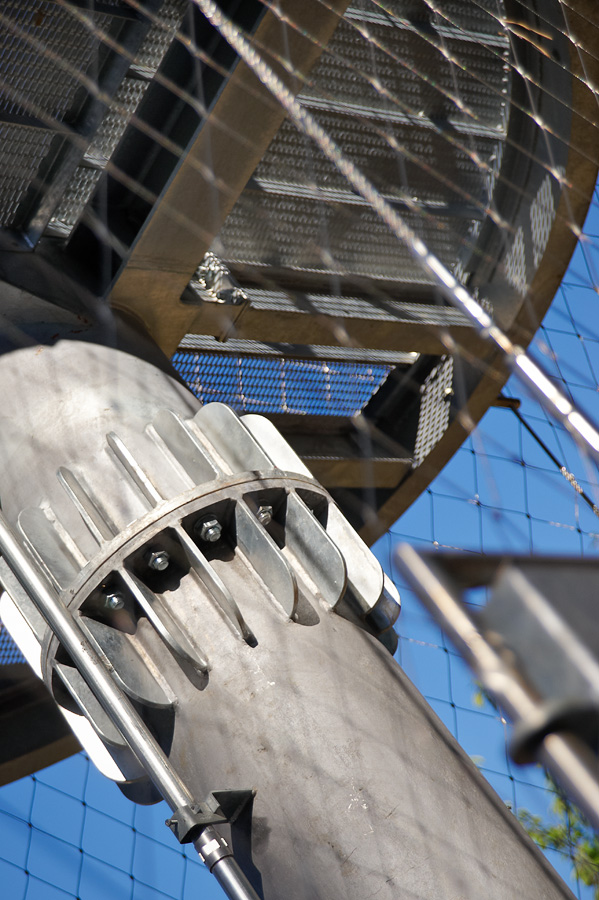

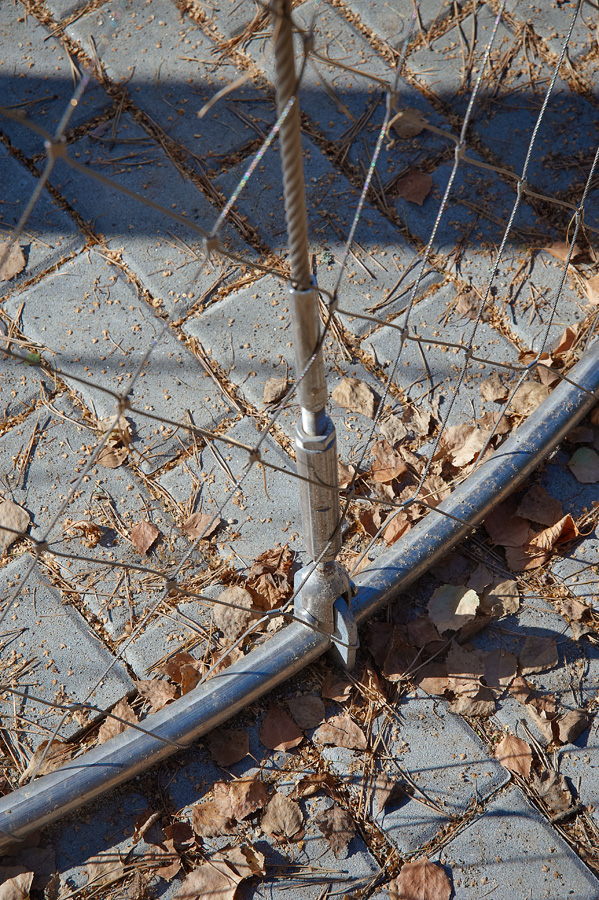

Stabilitu zajišťují šikmá ocelová táhla kotvená do kotevních bloků na úrovni
terénu a k hlavnímu nosnému rámu v úrovni vyhlídkové plošiny. Kotevní bloky
byly zakotveny do společných železobetonových základů celé věže. Založení
hlavních nosných ocelových sloupů je plošné, a to na železobetonové základové
desce s tím, že základová konstrukce byla doplněna mikropilotami pod kotevními
bloky táhel.
Architektonické
řešení

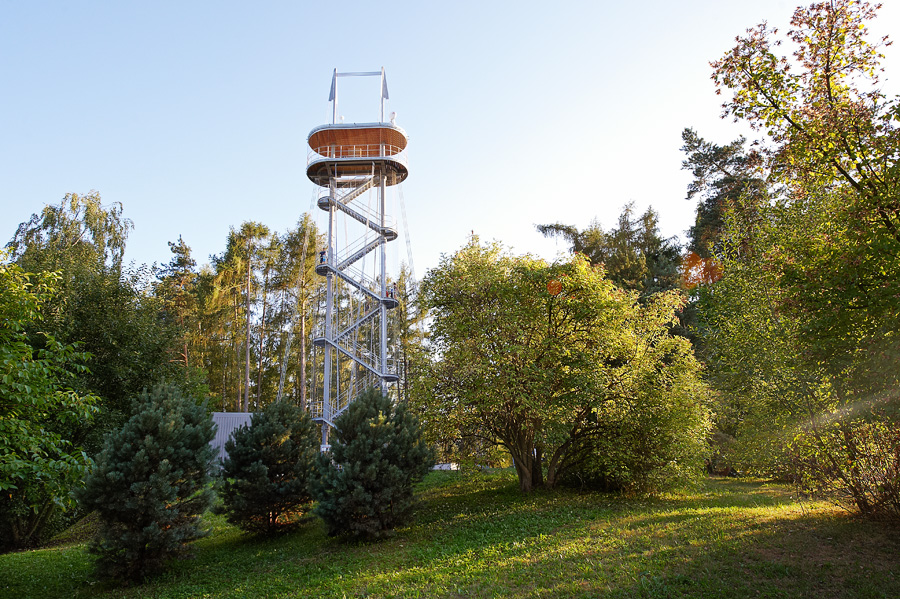

Orientace rozhledny byla zvolena tak, aby hlavní pohledová osa z vyhlídkové
plošiny směřovala k centru Tábora stejně jako u původní Hýlačky. Objekt zázemí
je mimo půdorys rozhledny na okraji pozemku a společně s rozhlednou, umístěnou
těsně u hranice lesa, vytváří na „náměstíčko“, přirozený cíl návštěvníků a
místo odpočinku, čekání na pomalejší kamarády, vypuštění batolat z kočárků a
zaparkování kol a před výstupem na rozhlednu.
Tři hlavní principy:
1. Tvar rozhledny je inspirován tvarem původní husitské hlásky. Nárožní hrany,
tvořené ocelovými táhly, se sbíhají tak, aby imaginárně opsaly tvar shořelé
rozhledny. Toto řešení je elegantní a staticky výhodné, kromě toho bez přehnané
doslovnosti evokuje siluetu původní rozhledny.
2. Diagonální členění pláště, v původním projektu tvořeném eternitovými
šablonami, je zopakováno v kosočtverečném rastru ocelové sítě tvořící obal
schodiště nové rozhledny.
3. Jako vzpomínka na dramatický konec původní Hýlačky bylo na objektu zázemí
navrženo použití opáleného dřeva. Tento neobvyklý a esteticky zajímavý materiál
se u nás málo využívá, ale tradiční použití má například v Japonsku. Nová
ocelová rozhledna se bude třpytit nad „spáleništěm“ jako fénix povstalý z

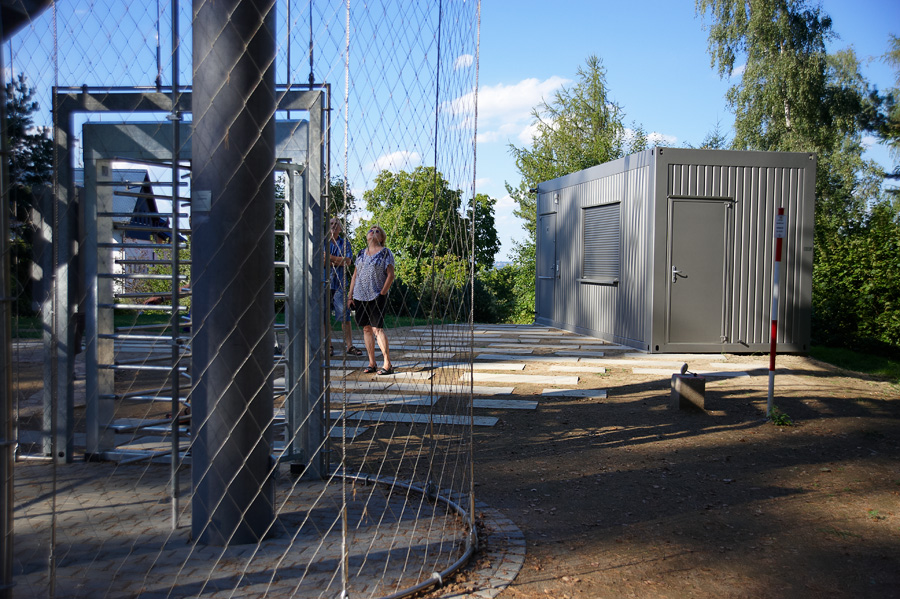

popela. V rámci úspor však byl objekt zázemí nahrazen typovým kontejnerem
stříbrné barvy.
Autorská zpráva
Foto: Martin Kocich
Investor: Klub českých turistů Tábor
Autoři návrhu: Ing. arch. David Grygar, Ing. arch. Martin Kocich, Ing. arch. Pavla Kosová
Generální projektant: ARCHITEKTI Grygar & spol., s.r.o.
Statické řešení: HHStatika s.r.o., Ing. Jan Hora
Dodavatel: Lemonta, s.r.o.
Fakta a data:
Výška rozhledny - 35,6 m
Výška vyhlídkové plošiny - 25 m
Cena - 5,6 mil. Kč bez DPH
Na konstrukci bylo použito 33 tun oceli
1. ledna 2012 shořela původní dřevěná Hýlačka
červen 2012 - vyhlášení architektonické soutěže
květen 2013 byl vybrán realizovaný návrh
červenec 2014 - vydáno stavební povolení
březen až červen 2015 - průběh výstavby
1. srpna 2015 slavnostní otevření nové Hýlačky
Základní informace o objektu
Kategorie
Novostavby
Dokončení
2015
