Rozhledna na Kraličáku
Stříbrnice, Hynčice pod Sušinou
(20. 2. 2019) Huť architektury Martin Rajniš – David Kubík
Rozhledna na Kraličáku

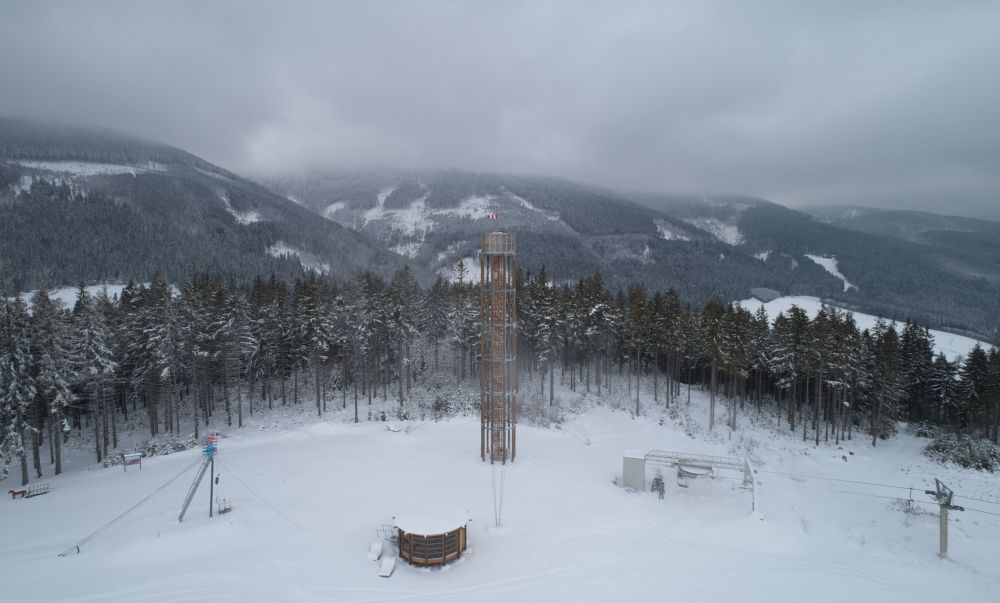

Rozhledna je výsledkem několikaleté spolupráce s místním
ski-areálem Kraličák. Je umístěná na nejvyšším bodě mezi Hynčicemi a
Stříbrnicemi, vrch Štvanice 866 m.n.m.

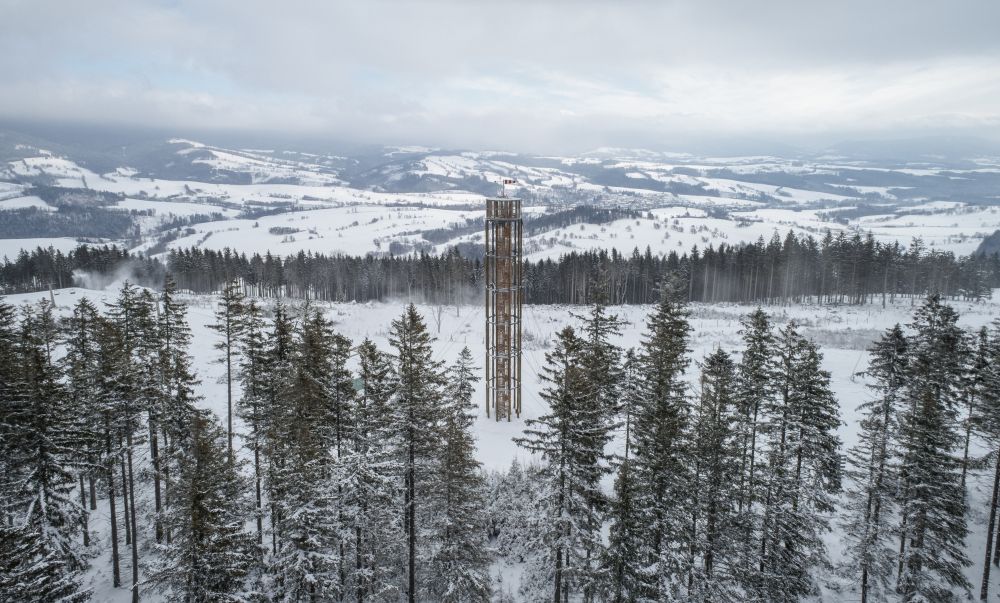

Pomyslný střed areálu na kopci v lese, mezi sjezdovkami. Okolo nádherná,
dramatická, rozlehlá krajina. Staré město, výhled na celé Jeseníky, na druhé
straně hustě zalesněné úbočí Králického Sněžníku, kde pramení řeka Morava.

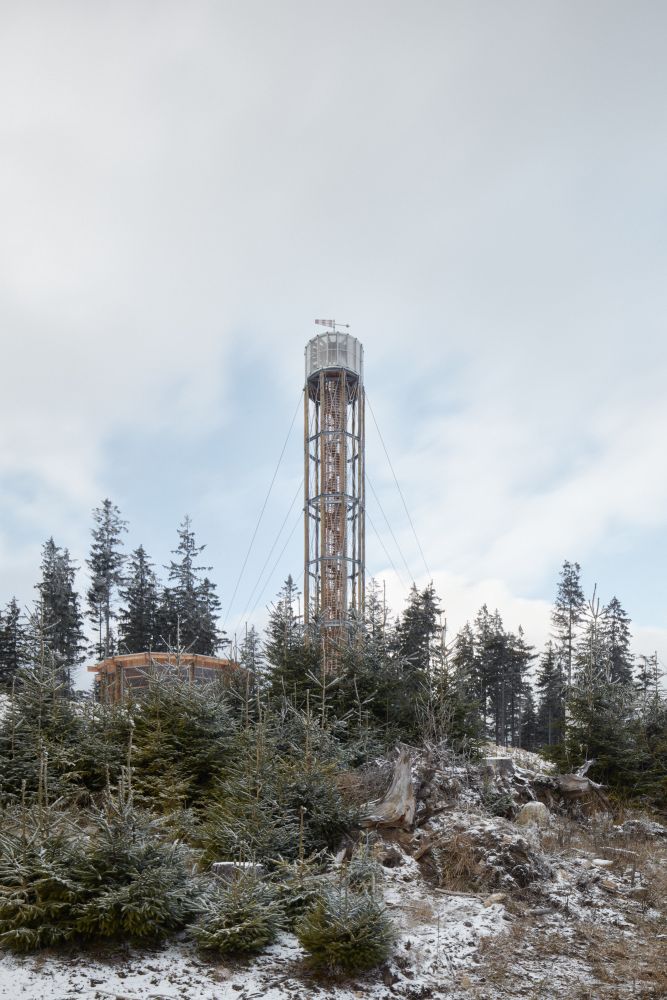

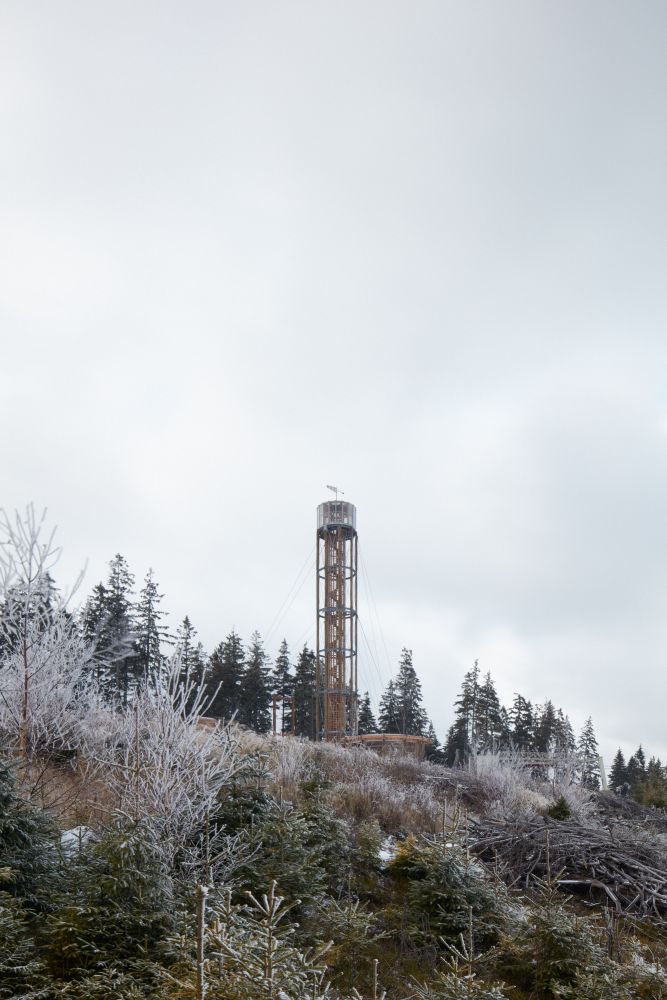

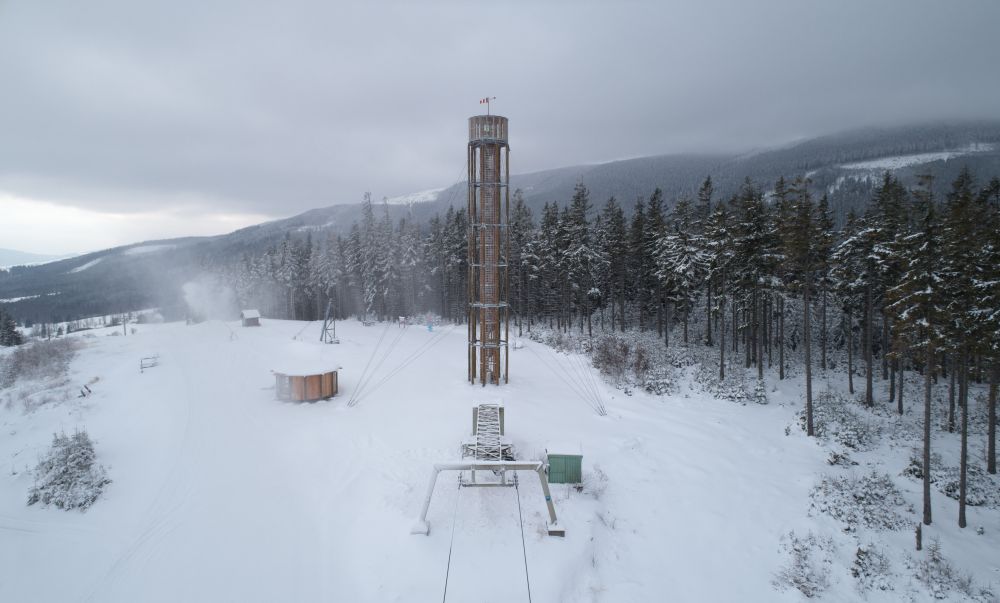

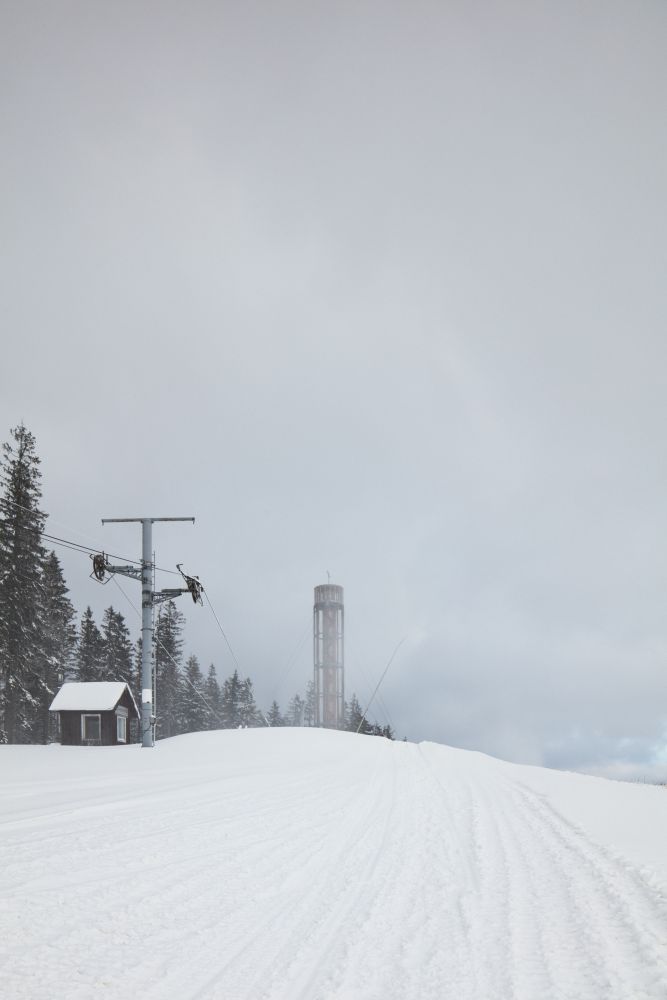

Zadání bylo splněno, celoročně otevřená, 35 metrů vysoká rozhledna, umístěná na
horní stanici lanovky – střed areálu.

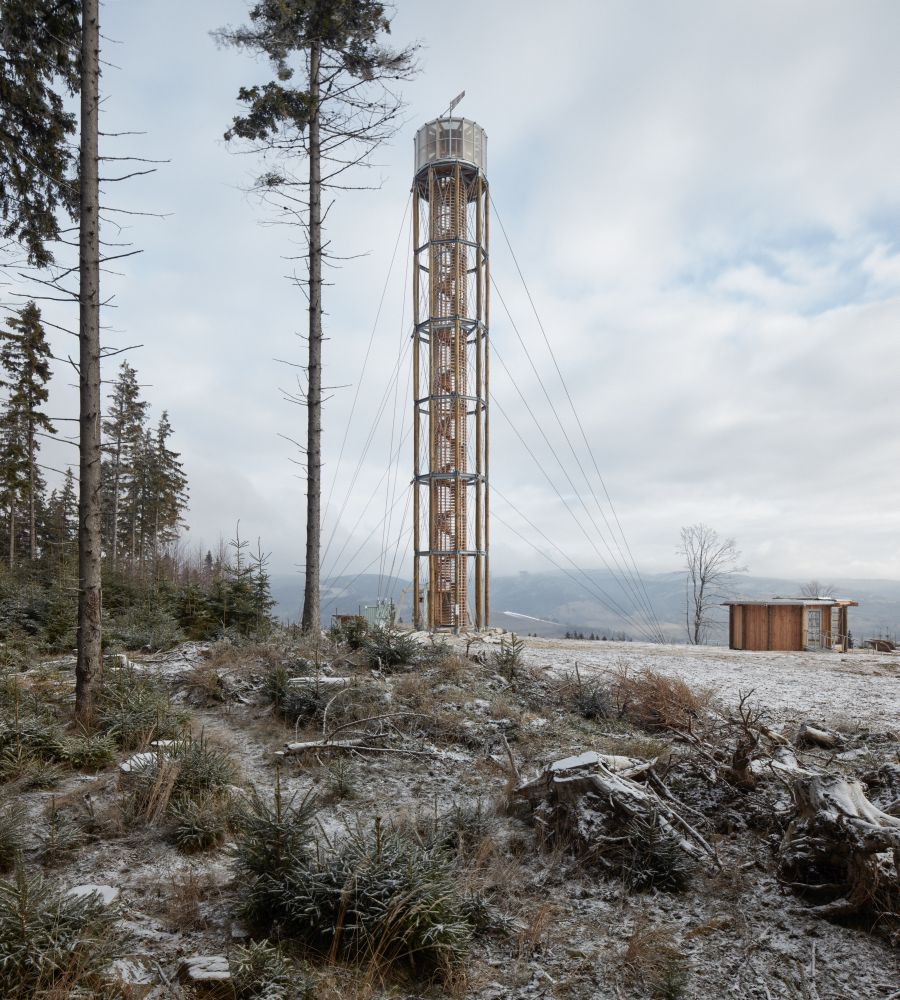

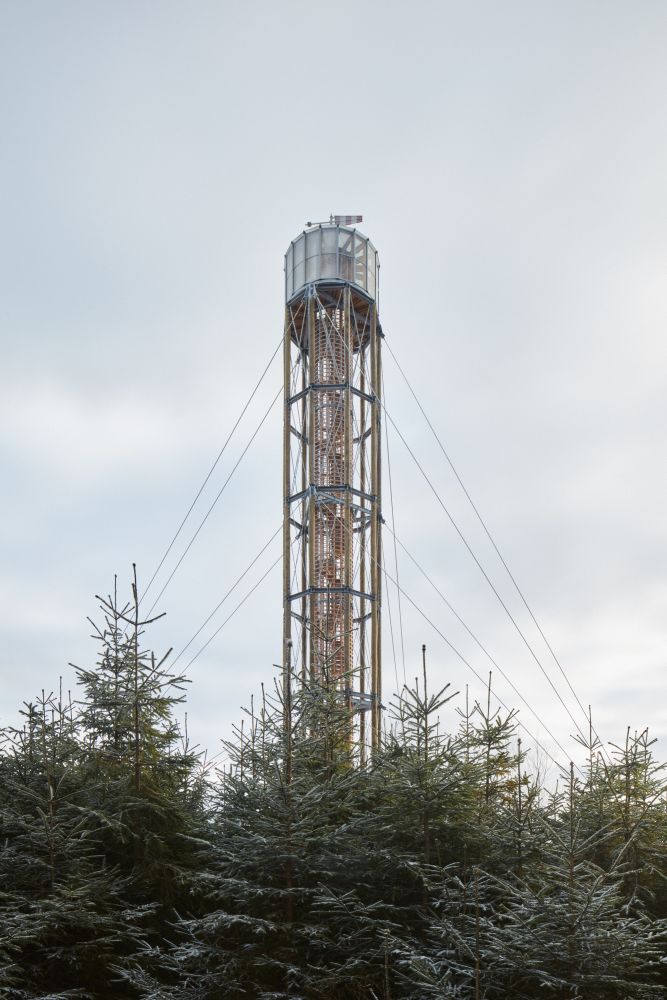

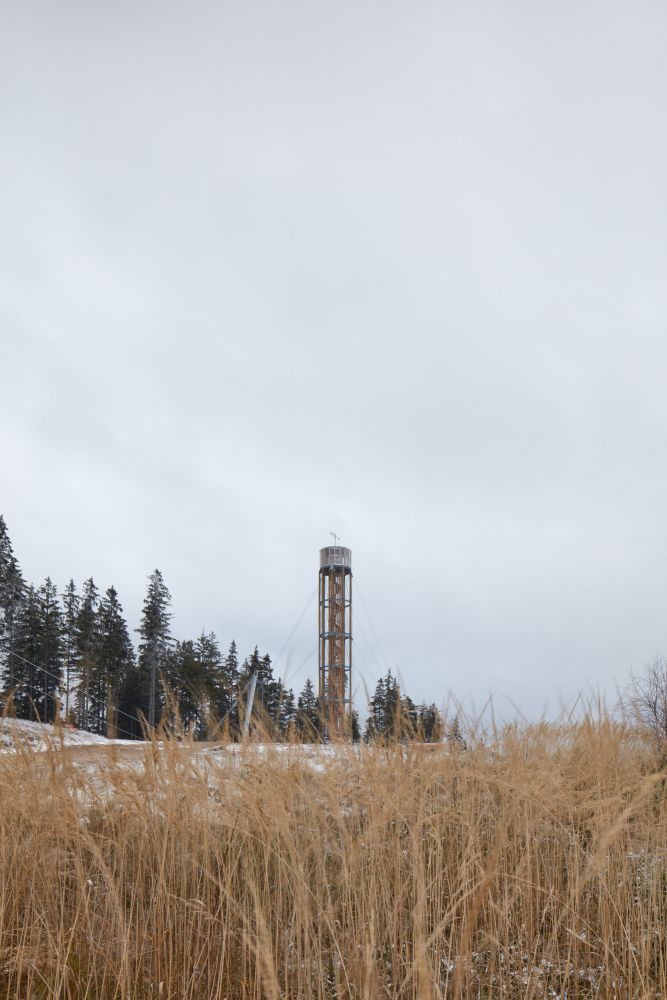

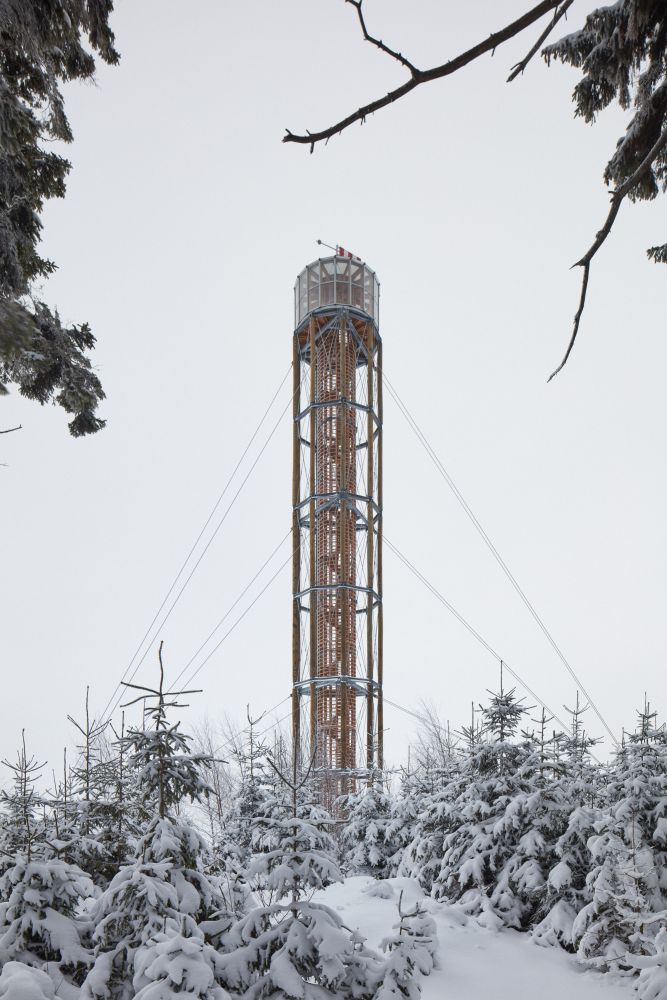

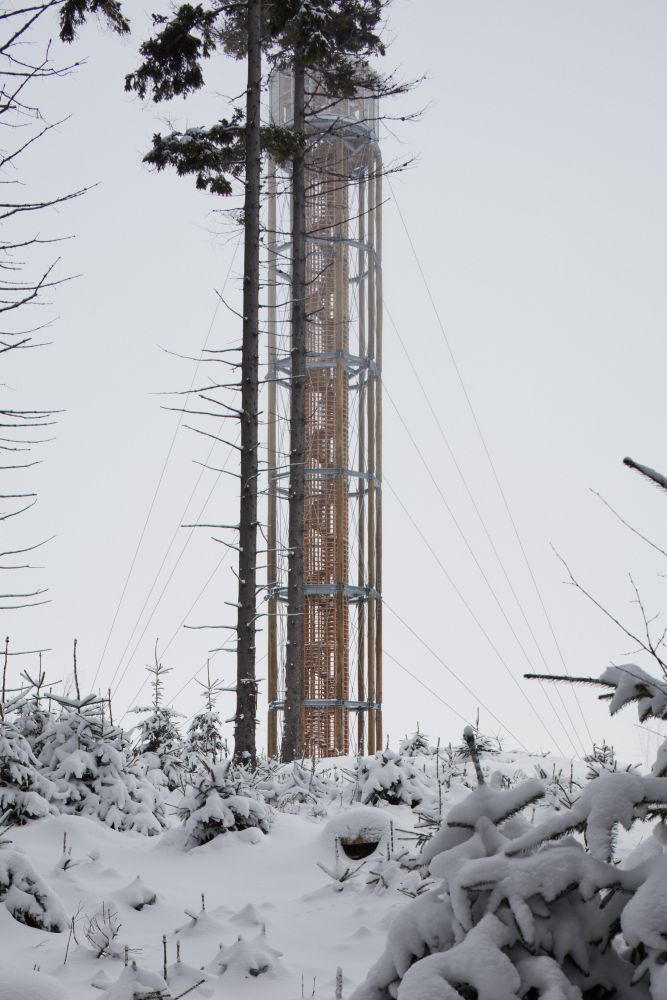

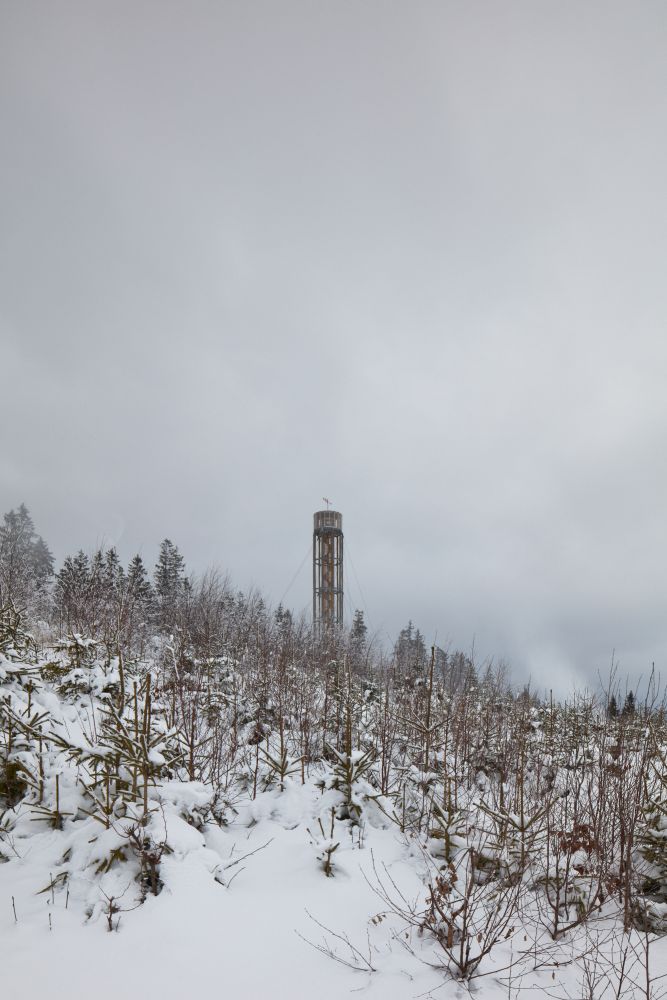

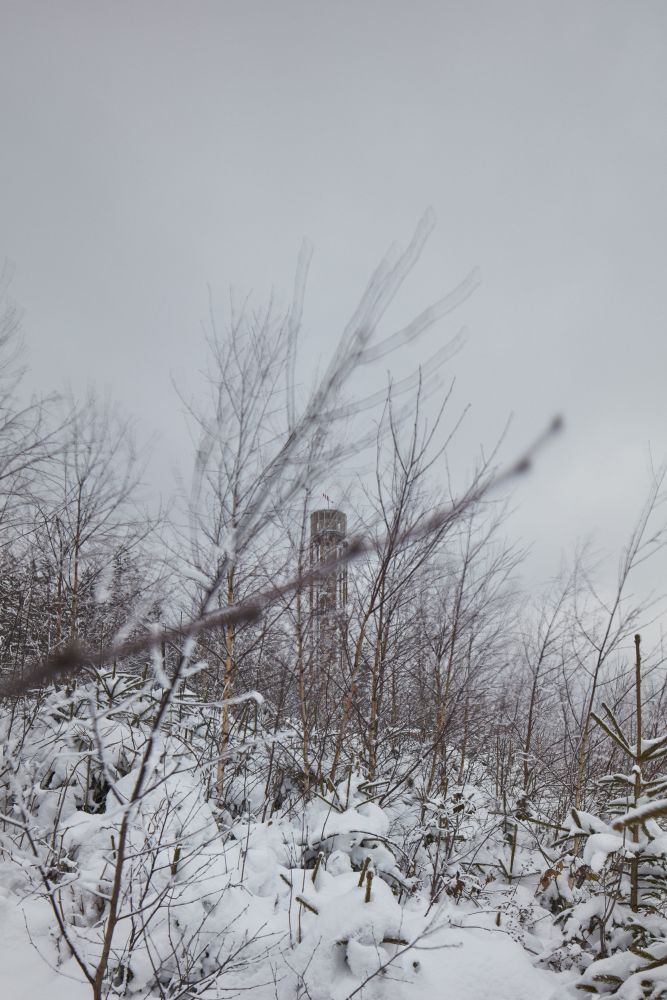

Věž zde stojí jako sebevědomý štíhlý kulatý obelisk. Bod uprostřed. Jednoduché
konstrukční schéma, štíhlá vertikála zajištěná lany. Hledali jsme úsporná,
racionální řešení, která by byla odpovědí na zadání. Snažíme se vycházet z

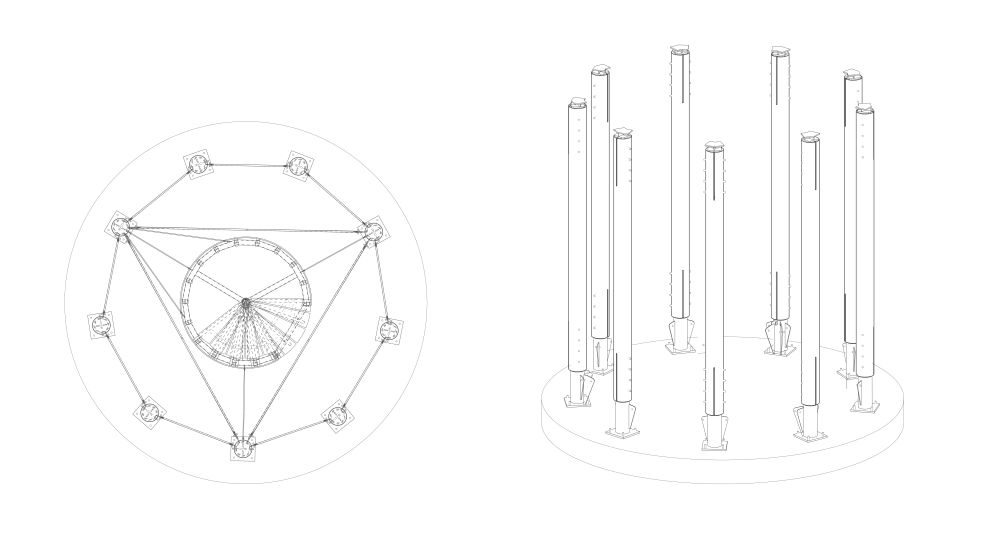

místa. Kámen/dřevo. Jako konstrukční materiál jsme zvolili modřínovou kulatinu.

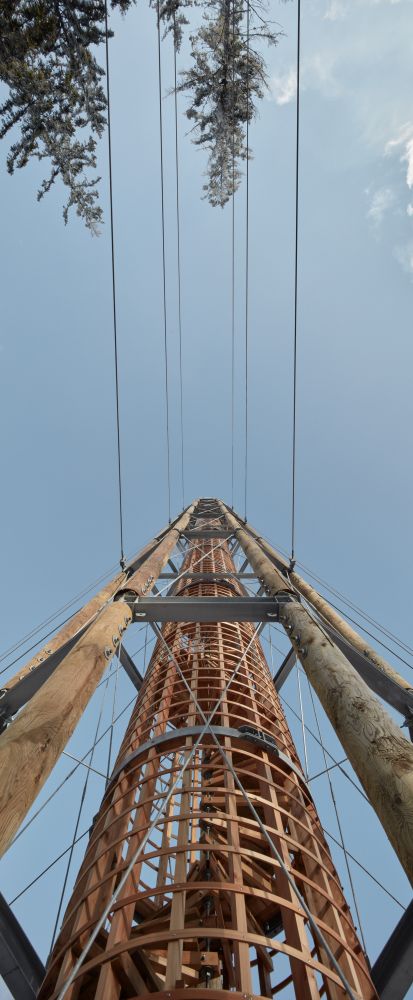

Je zde použitá více méně tak, jak stojí všude okolo. Kmeny na stojato propojené

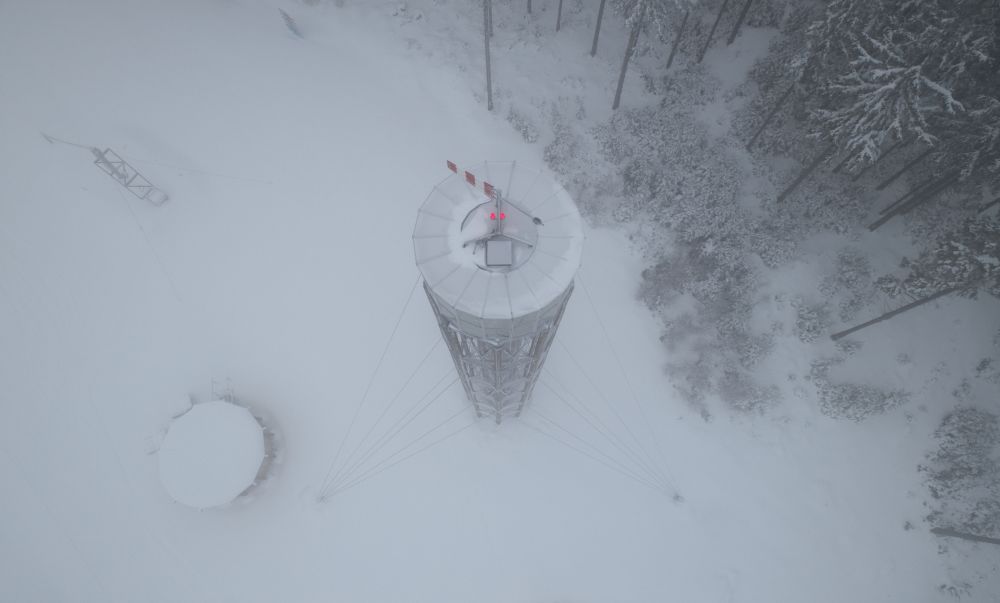

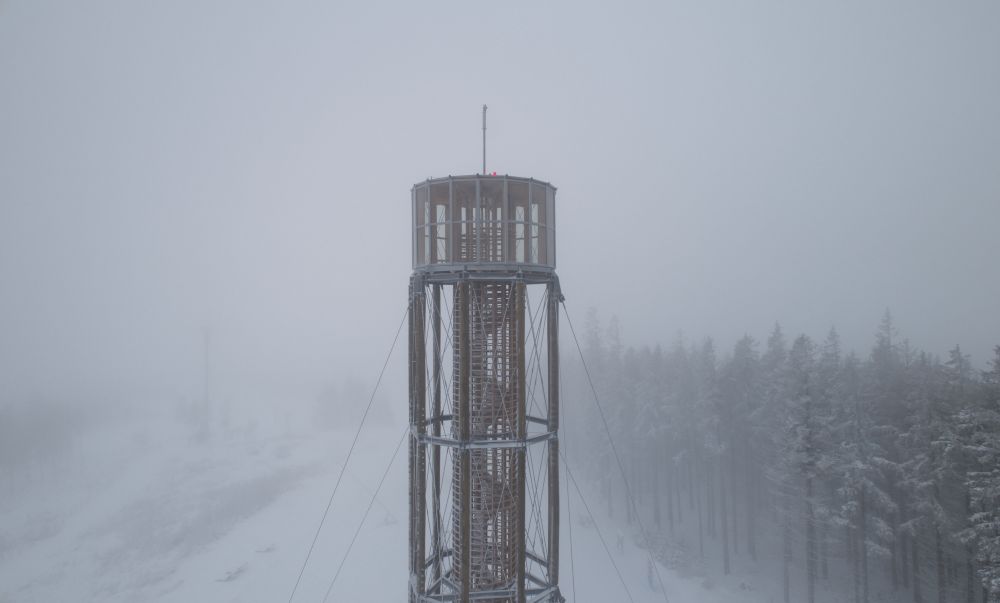

mezi sebou vynášejí vyhlídkovou podestu, proti povětrnosti chráněnou

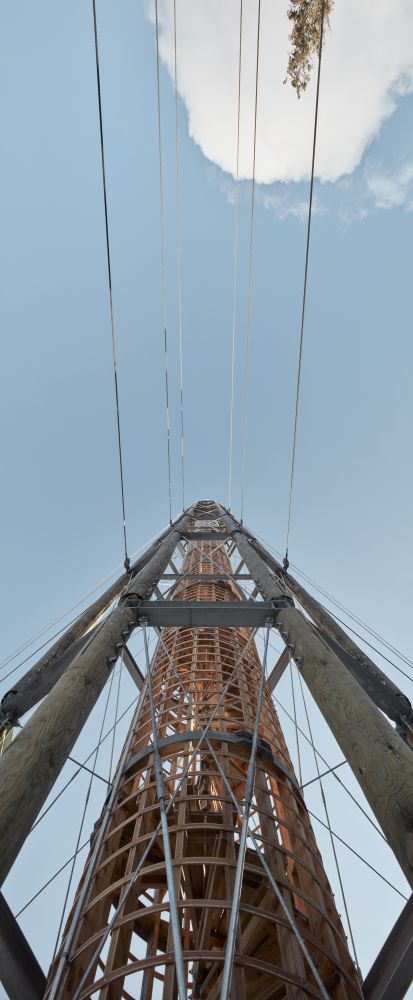

bezpečnostním sklem. Ve středu věže visí kulaté dřevěné schodiště, jako kyvadlo
vyrovnává nápory větru. Po 152 schodech vystoupáte až nad špičky okolního lesa.
Nad vámi už budou jen signální červená světla a větrná korouhev.

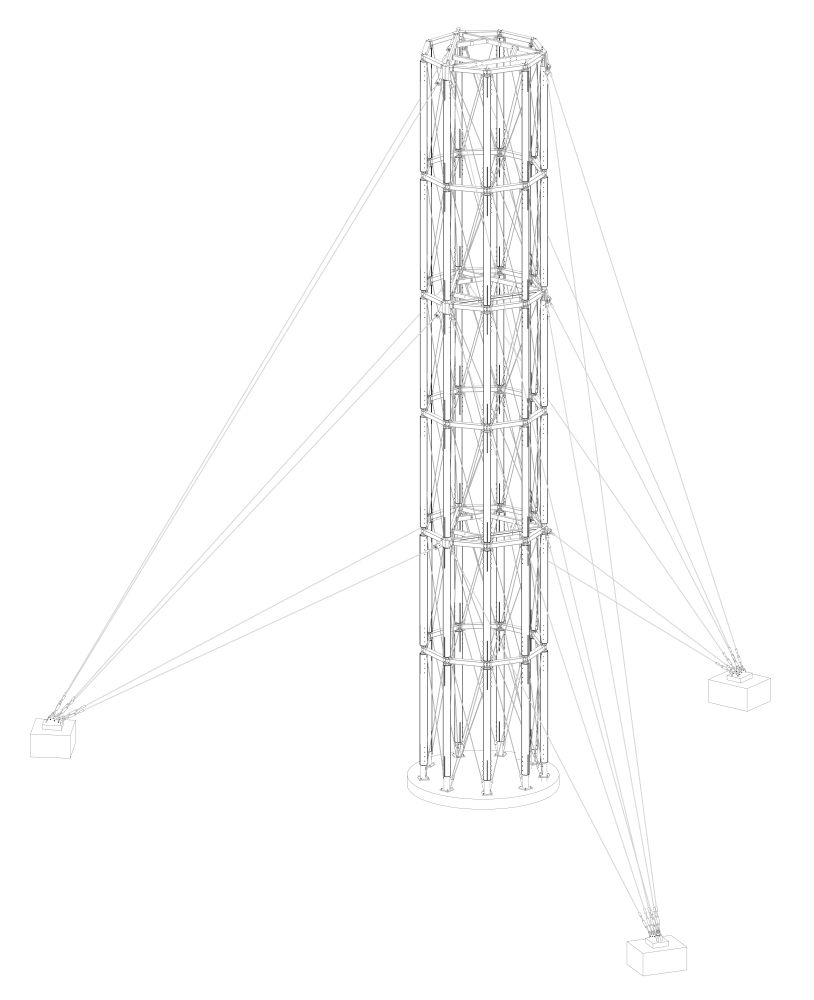

Dimenzování nebylo jednoduché, toto místo je namáhané silným větrem a

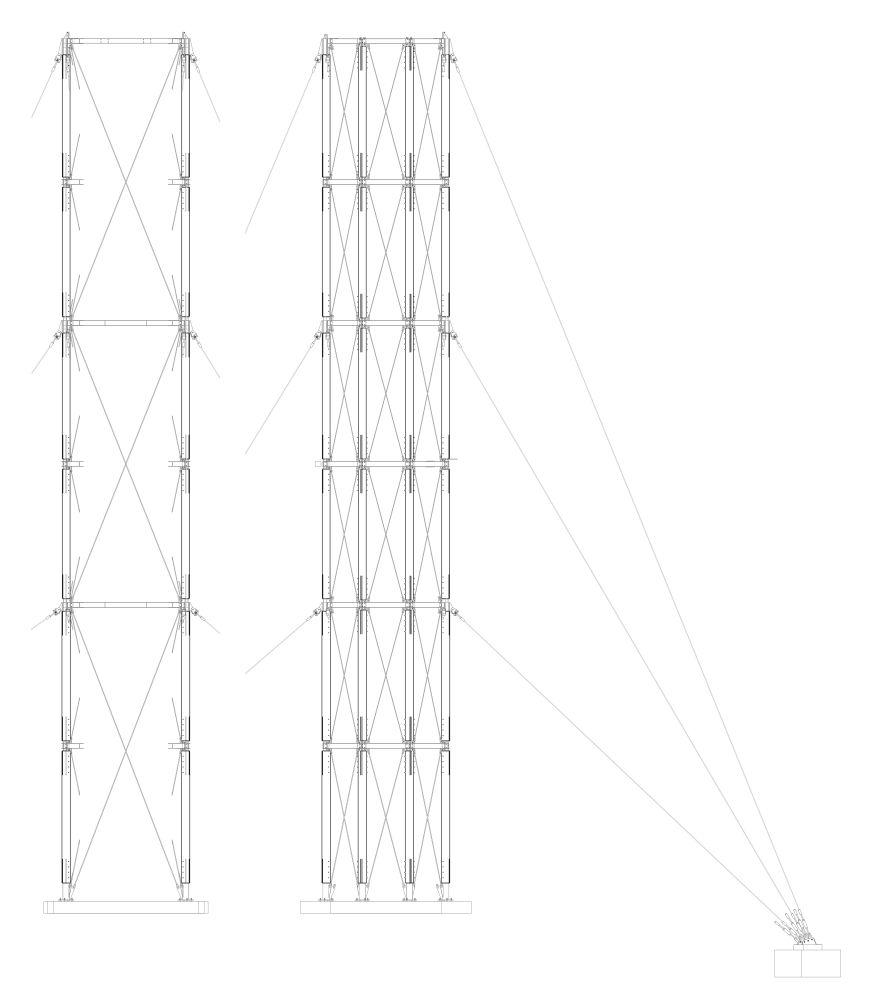

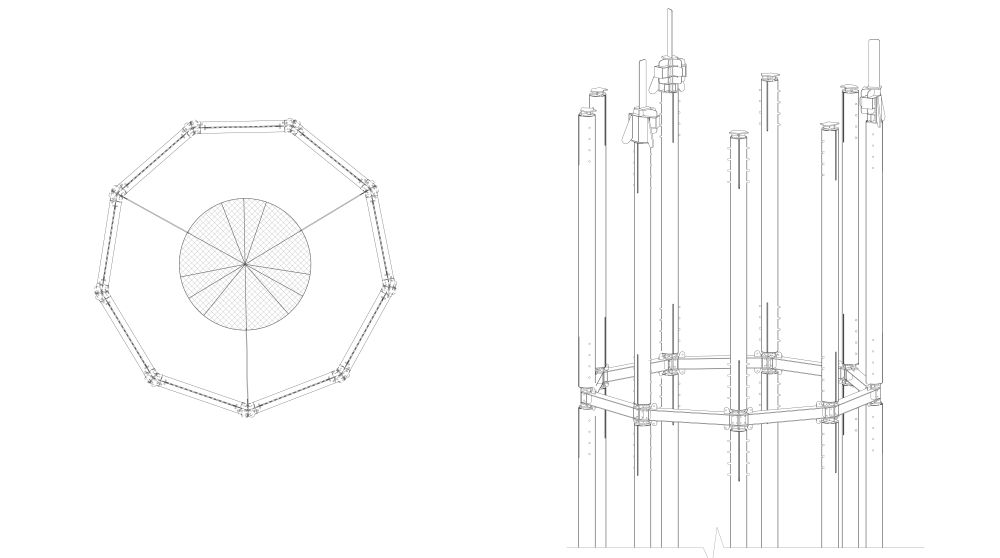

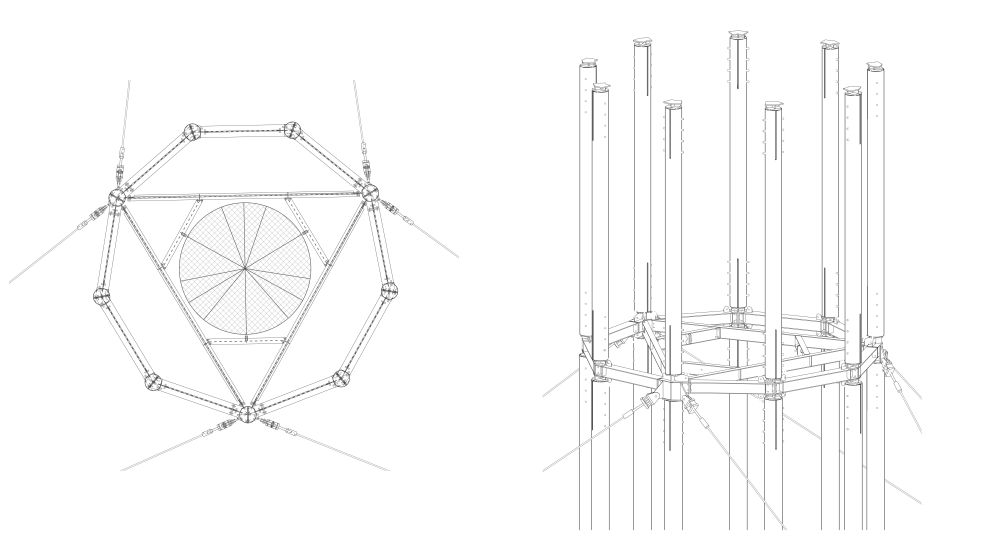

sněhem/námrazou. Kulatina je po 5 metrech výšky napojovaná přes ocelový
styčník, ke kterému je připojený ztužující polygon/trojúhelník. V těchto

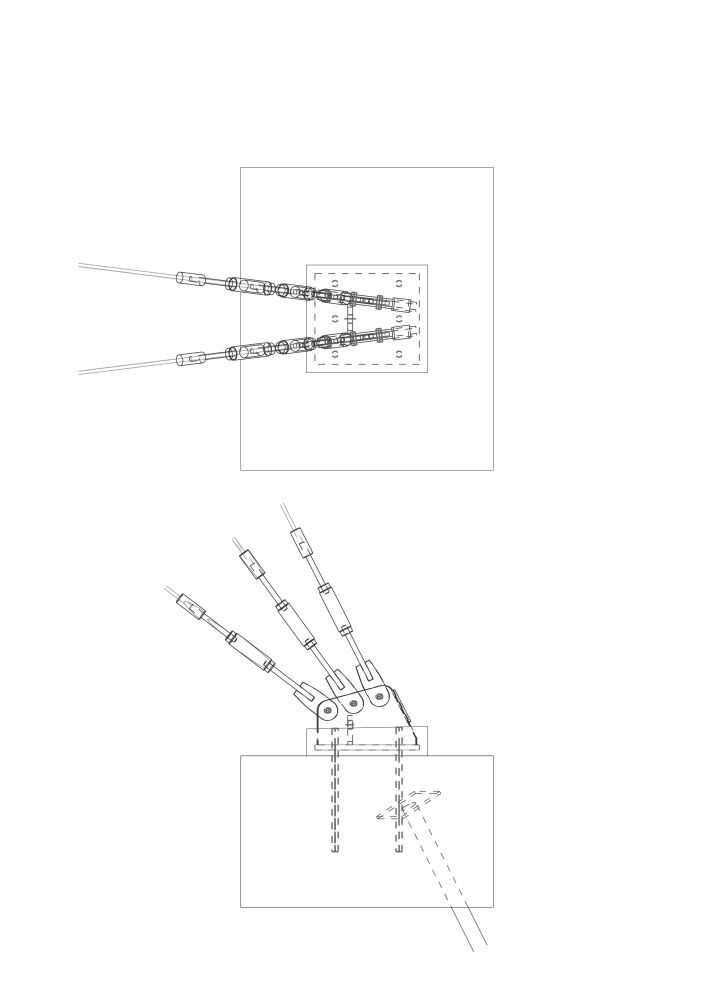

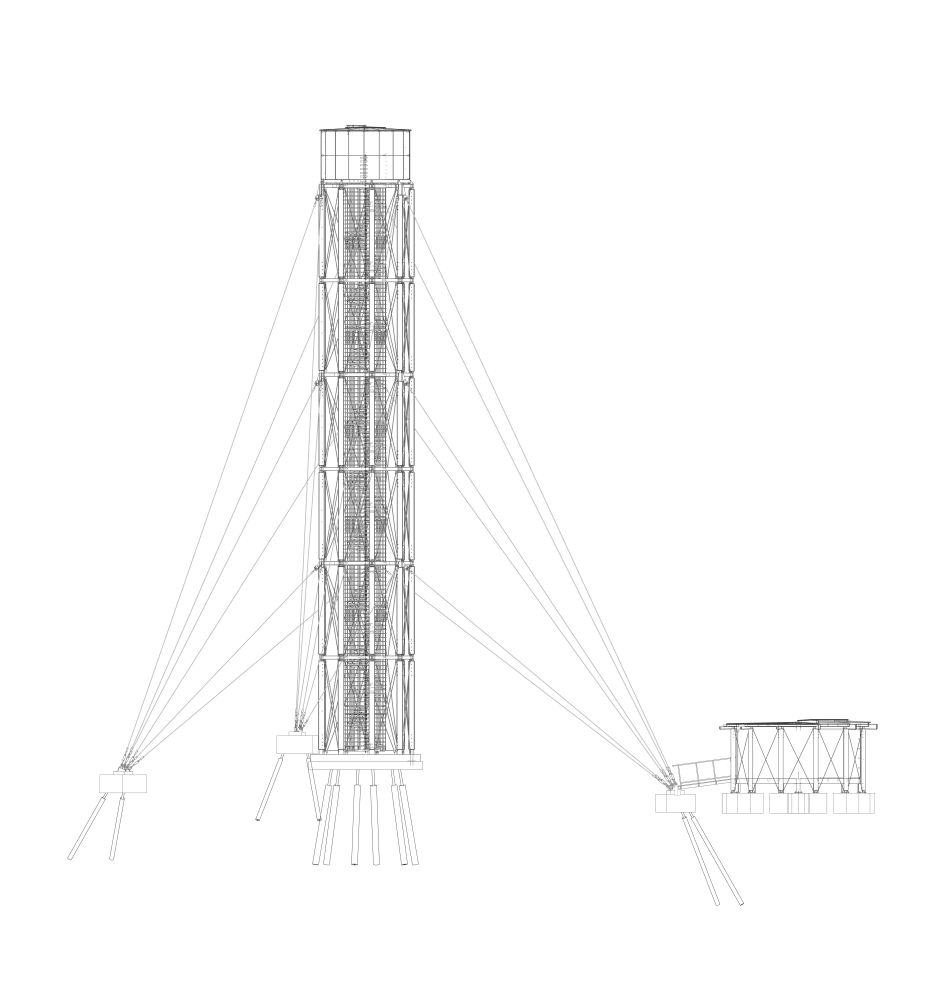

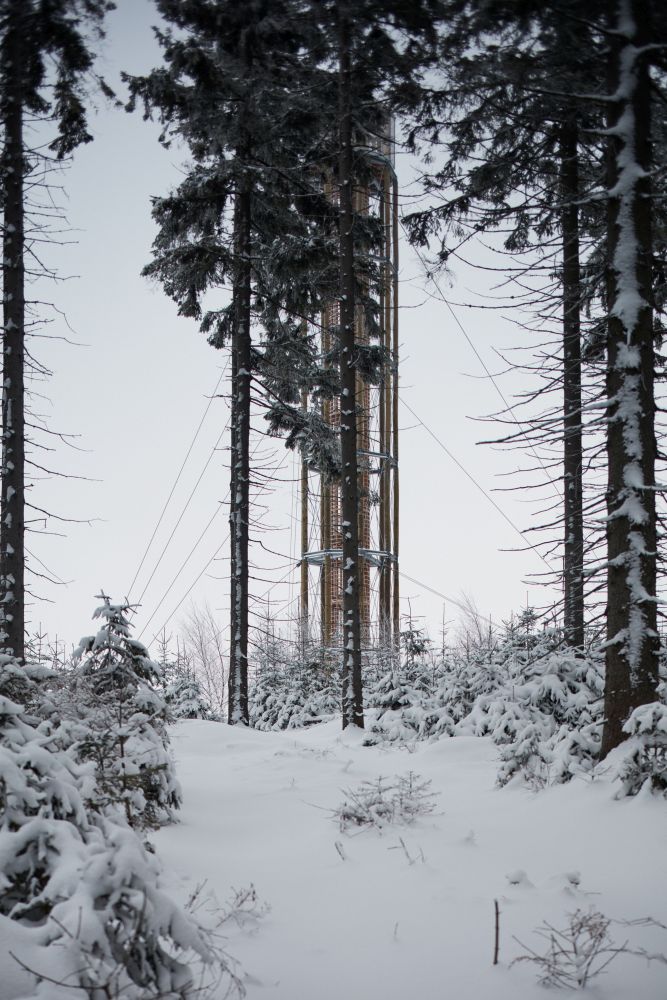

místech jsou i přípoje jednotlivých táhel. Vodorovné a torzní síly zachycují

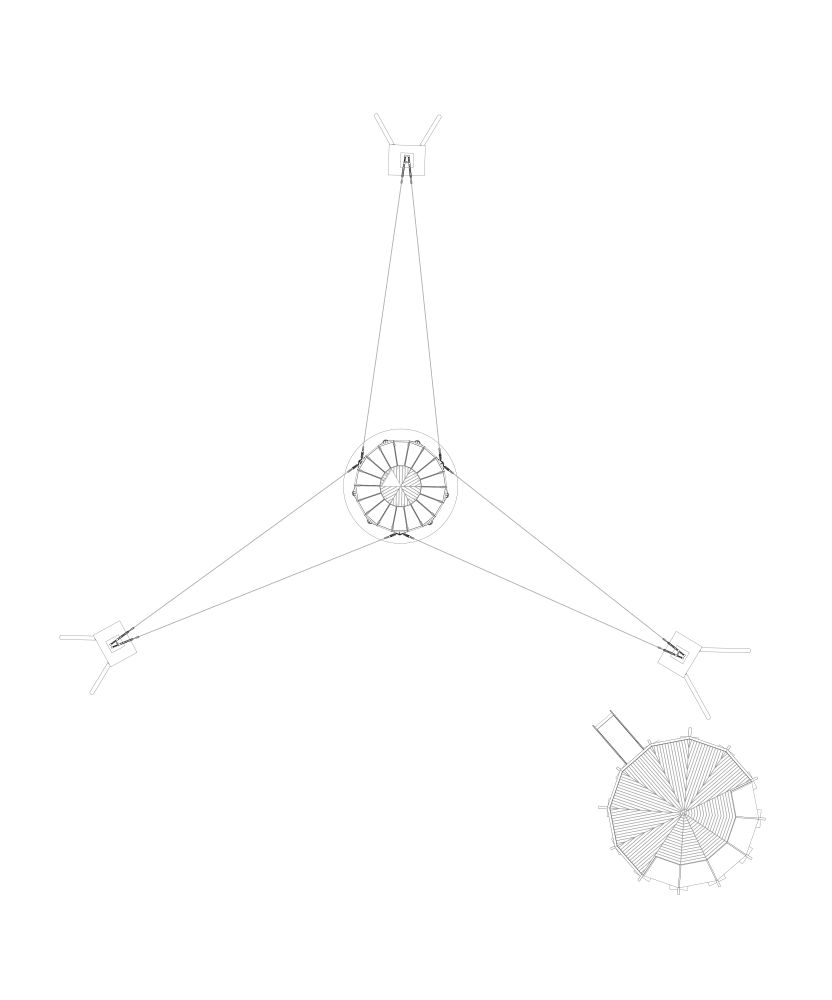

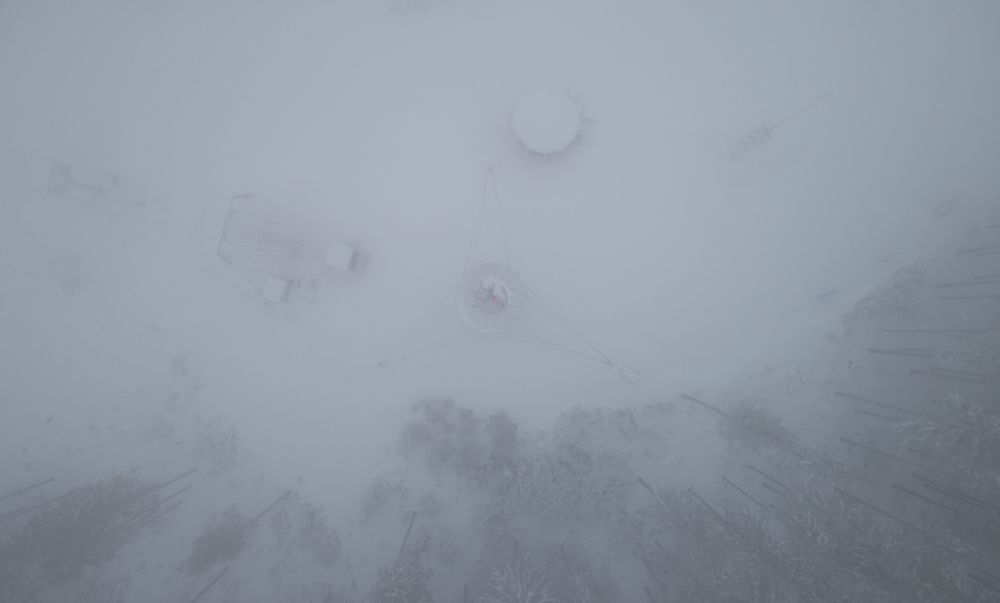

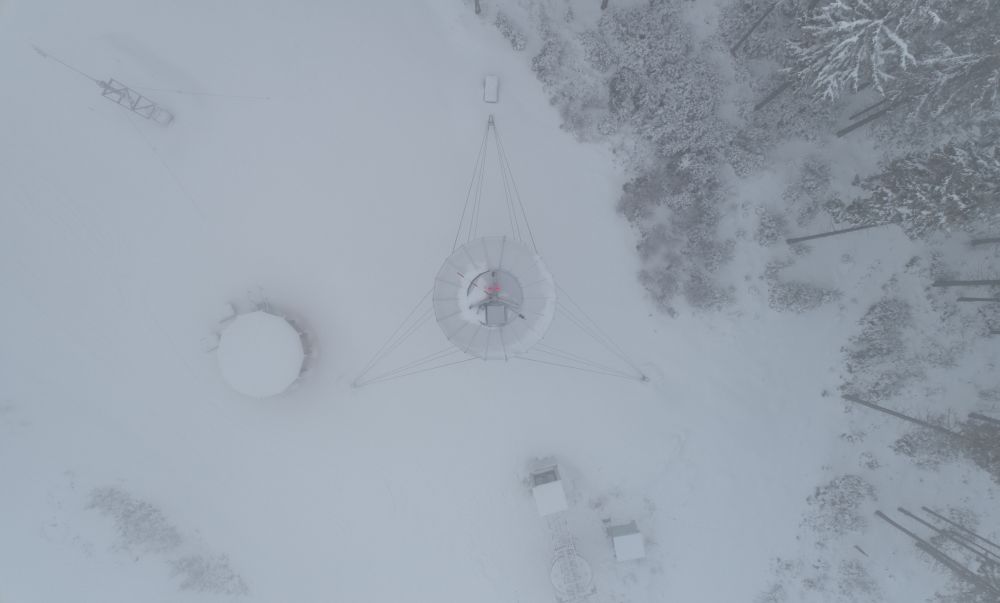

ocelová lana kotvená do patek ve vzdálenosti 15m od rozhledny.
Modřín je sám osobě velmi trvanlivý i na povětrnosti, navíc je zde použitá
tlaková impregnace, dřevo není v kontaktu se zemní vlhkostí a spoje jsou
navrženy jako vysychavé, proto věříme, že zde rozhledna vydrží minimálně 30
let.
Autorská zpráva
Foto: Boysplaynice - Jakub Skokan, Martin Tůma
Architekt: Huť architektury Martin Rajniš s.r.o. – MgA.
David Kubík; spoluautoři Static
solution s.r.o. – Ing. Tomáš Fremr, Ph.D.
Projekce a realizace: Taros Nova s.r.o. – Ing. Ondřej Orság
Klient: Ski Kraličák
Rozloha: 18 m2, 12 m2
ŽB základy: beton C30/37
Mikropiloty: ocelové trubky průměru 89 mm a 109 mm (ocel S355), kořen průměru
200 mm a 300 mm
Hlavní sloupy věže i odpočívadla: dřevěná modřínová kulatina (C24), tlakově
impregnovaná, průměr cca 280 mm
Dřevěné nosné prvky schodiště, nosné prvky prosklené vyhlídky a ostatní nosné
prvky vyhlídky: hoblované modřínové hranoly (C24)
Ocelové prvky nosné konstrukce věže i odpočívadla: ocel S355 J2, žárově
zinkovaná
Spojovací materiál v pevnostní třídě 8.8 (žárový zinek)
Vnější nosná lana: pozinkovaná ocelová lana průměru 20 mm CS818 – 1960 MPa,
kombinace systémových a atypických koncovek z oceli S355 J2
Prosklené plochy v hliníkových rámech, sklo kalené /Connex
Obklad stěn odpočívadla a podlaha odpočívadla: modřínová prkna
Střešní plášť (mimo prosklené plochy): jednoplášťová střecha s foliovou
krytinou a kačírkem /EPDM
Základní informace o objektu
Kategorie
Novostavby
Dokončení
2018
Komentáře ke článku
20. 2. 2019 14:44:23. Re: Rozhledna na Kraličáku. karel pernica
20. 2. 2019 16:01:44. Re: Rozhledna na Kraličáku. arch.
21. 2. 2019 11:41:29. Re: Re: Rozhledna na Kraličáku. Jitka
HRŮZA |
STOŽÁR S MILIÓNEM LAN. ARCHITEKT BY SI MĚL PŘIZNAT, ŽE ZVOLENÝ SYSTÉM SE NA ROZHLEDNU PROSTĚ NEHODÍ. |
Jestli to nebude tím, že Správy CHKO s oblibou podmiňují stavby rozhleden použitím dřevěné konstrukce. |
