Rozhledna Tachov - Vysoká
Tachov
(26. 10. 2015) Architektonické studio Hysek
Rozhledna Tachov - Vysoká
V soutěži Stavba roku 2015 získala rozhledna za elegantní,
nápadité a mimořádně architektonicky i konstrukčně zdařilé řešení s
přihlédnutím k jednoduchému, ale vysoce sofistikovanému, účelnému a esteticky
kvalitnímu návrhu i provedení všech konstrukčních detailů Cenu časopisu
Stavitel.

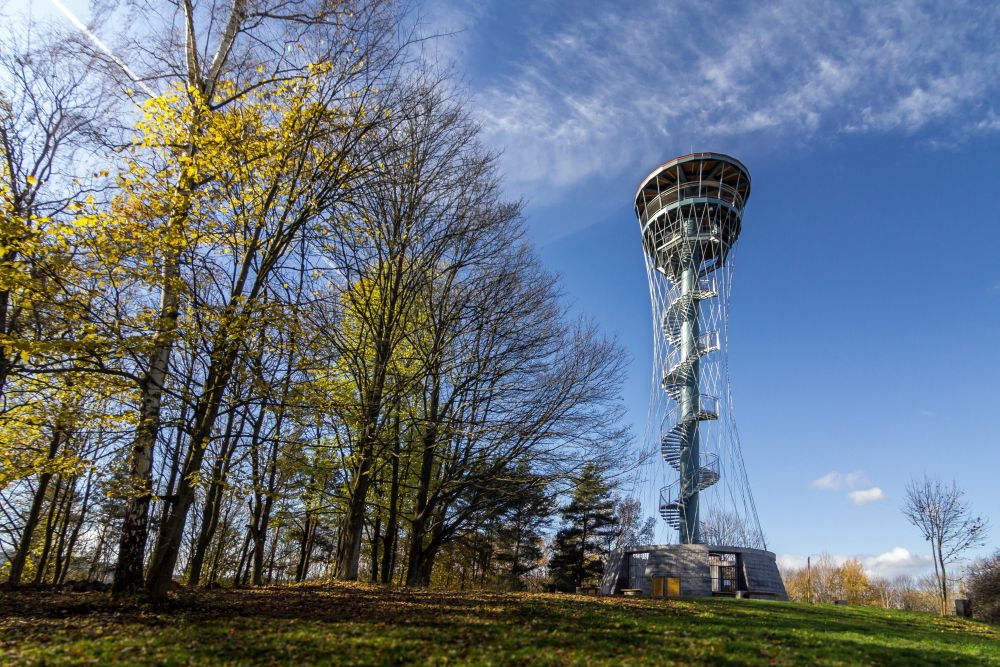

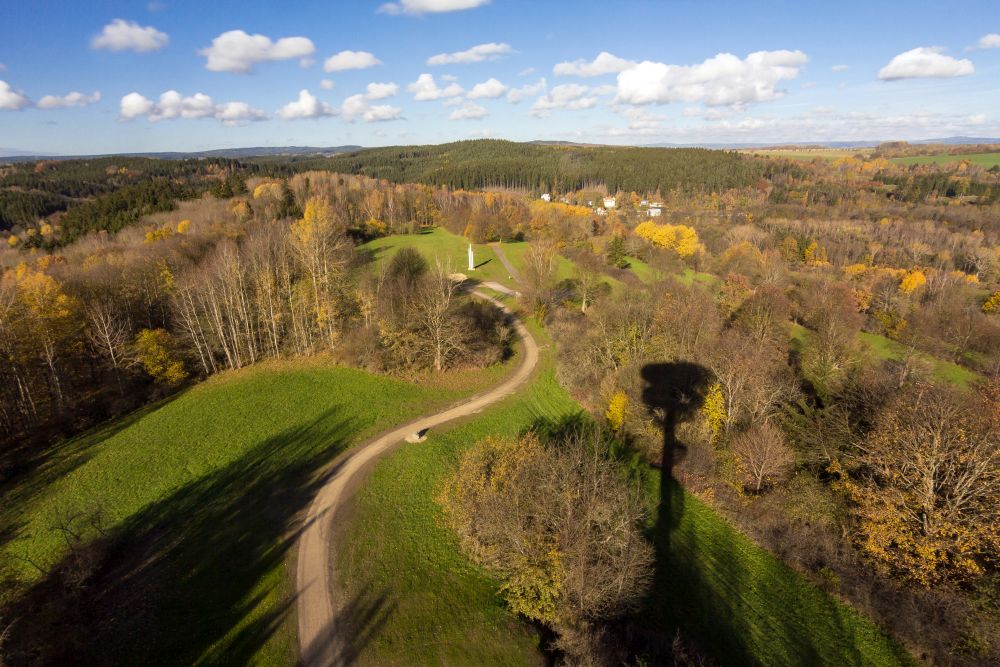

Rozhledna se nachází na vrcholu kopce Vysoká v nadmořské
výšce 564 metrů, zhruba 500 metrů západně od města, nedaleko sjezdovky a téměř
v bezprostřední blízkosti památníku bitvy u Tachova. Celý areál navazuje na rekreačně sportovní
zónu města podél řeky Mže. Vzhledem k tomu, že je rozhledna z Tachova dobře
viditelná a dotváří i městskou siluetu, lze ji označit za „městskou“ rozhlednu,
která je cílem každodenních vycházek i častou zastávkou na turisticky
frekventované cestě k Jízdárně ve Světcích.

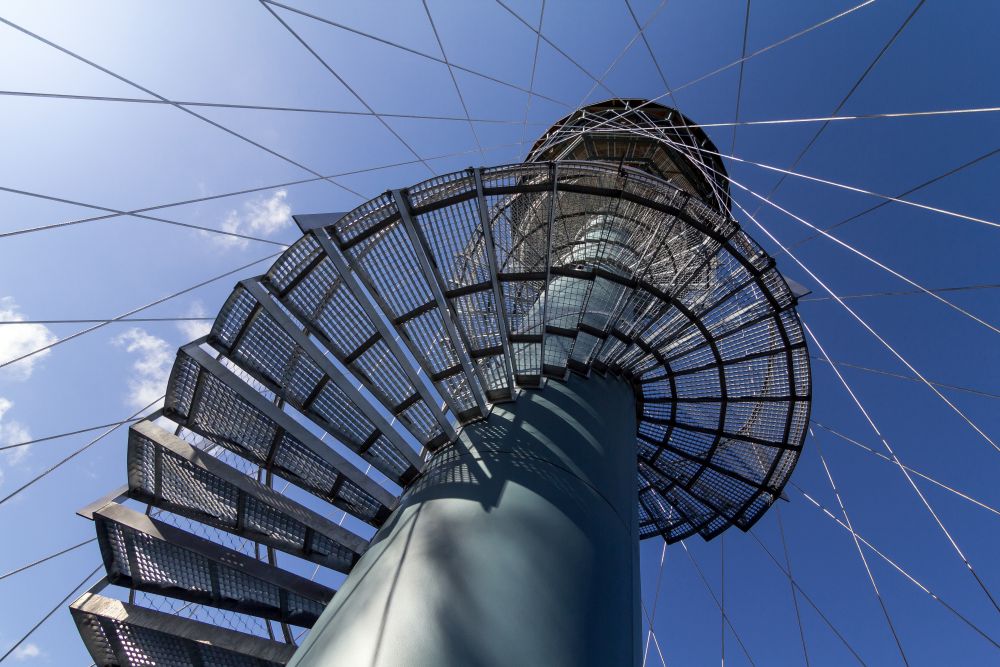

Hlavní nosnou konstrukci rozhledny tvoří střední ocelový
tubus, sestavený ze tří montážních celků. K vyhlídkové plošině na vrcholu
tubusu vede spirálové schodiště. Rozhledna je stabilizována systémem ocelových
lan.

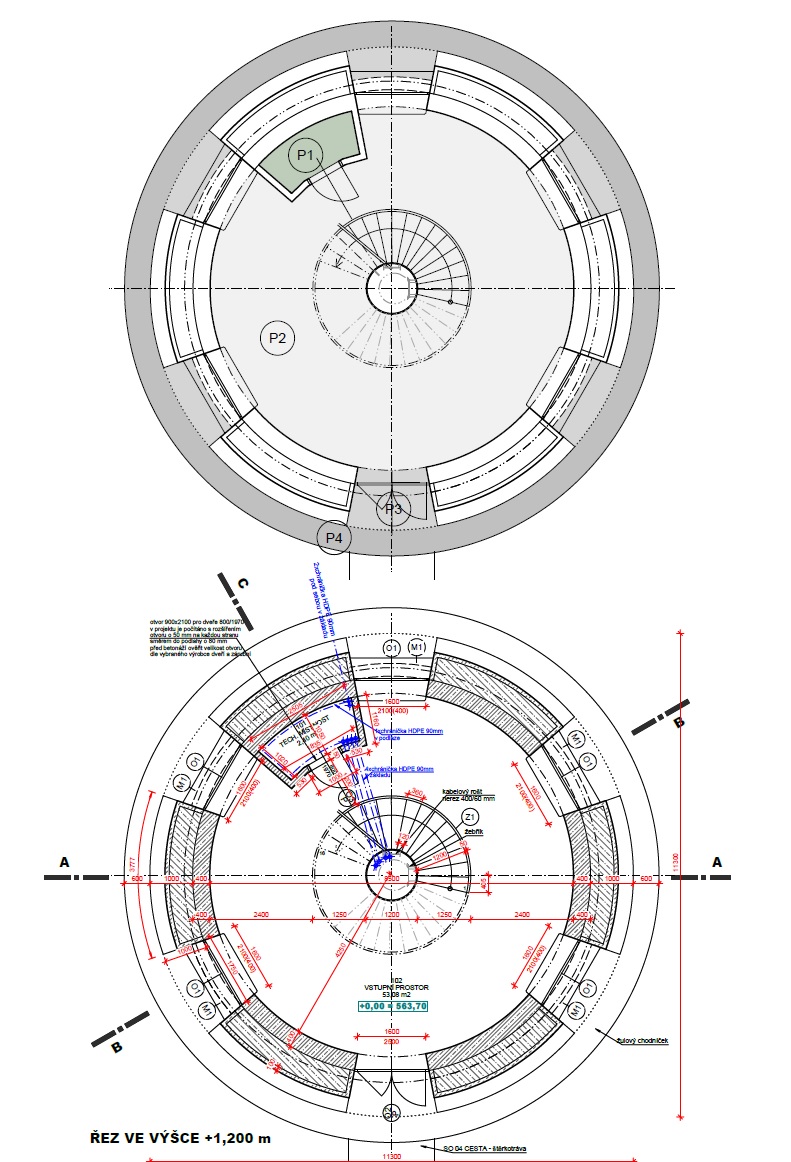

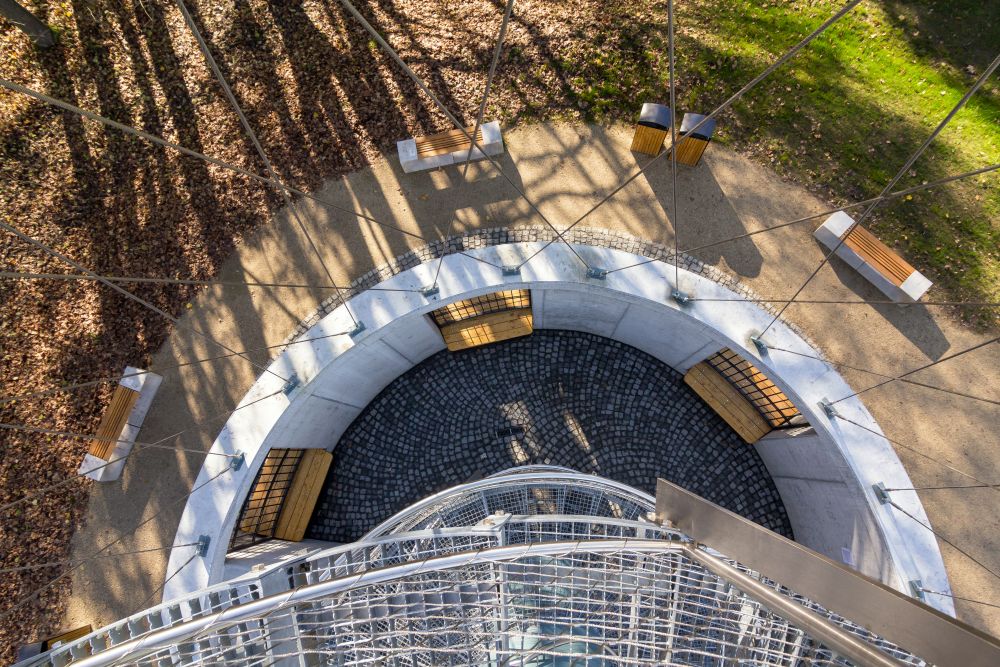

Základová železobetonová deska o průměru 11,30 metru má tloušťku 1,00 až 1,50
metru a sahá do hloubky 1,85 metru. Na
jejím obvodu je umístěna 2,80 metru vysoká kruhová železobetonová podnož
obložená kamenem. V její stěně je symetricky rozmístěno šest otvorů, z nichž
jeden slouží jako přístup k patě rozhledny. Uvnitř podnože se nachází technická
místnost, využívaná pro rozvaděč nízkého napětí a technologii webové kamery. Nosný

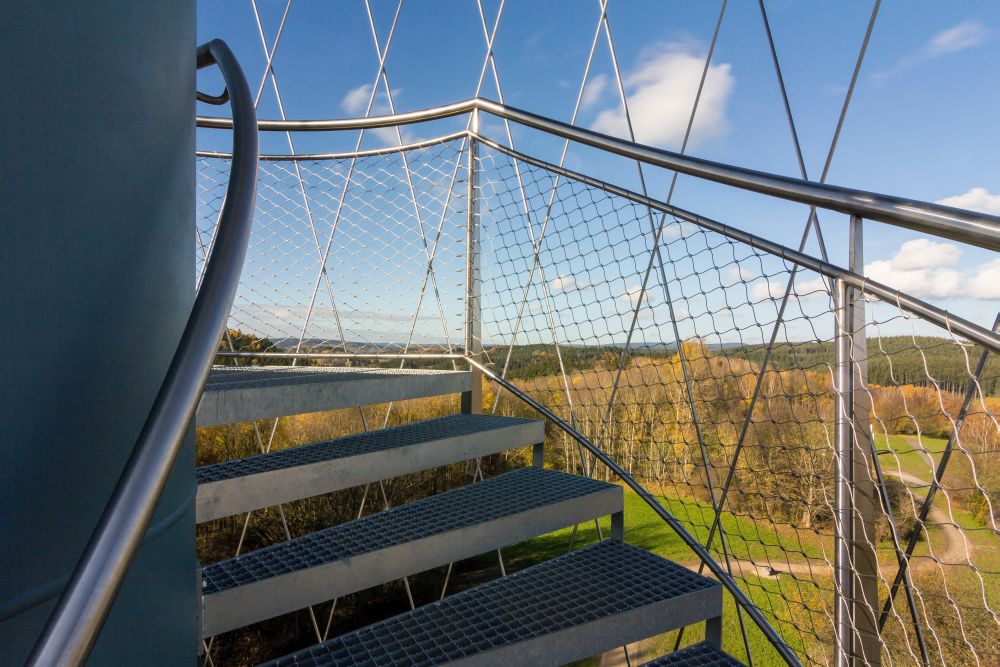

ocelový tubus je kotven uprostřed podnože. Do roury o průměru 1 200 milimetrů
byly vetknuty samonosné ocelové stupně schodiště a mezipodesty včetně zábradlí,
vytvářejícího kolem nosného sloupu spirálovou konstrukci, složenou ze svislých
nerezových sloupků a nerezového madla. Do konstrukce zábradlí je vpletena
nerezová síť.

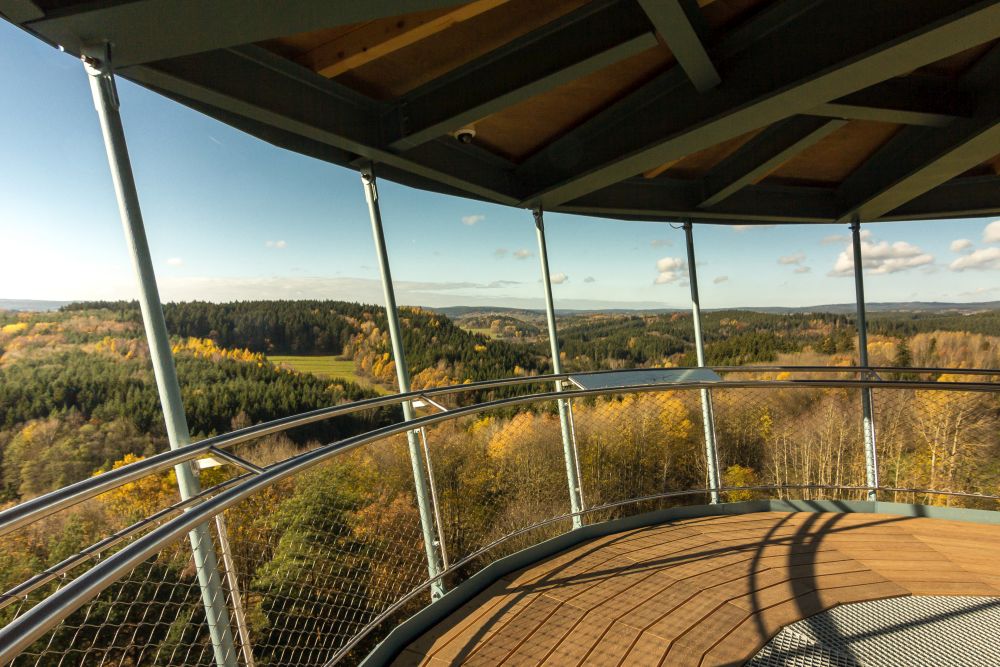

Radiální nosníky kruhové konstrukce vyhlídkové plošiny byly zakotveny do nosné
trouby, jejich volné konce jsou zavěšeny na ocelové konstrukci zastřešení
rozhledny tak, aby se zajistila potřebná tuhost konstrukce ochozu. Pod
vyhlídkovou plošinou je servisní lávka pro umístění anténních systémů a obsluhu
webové kamery.

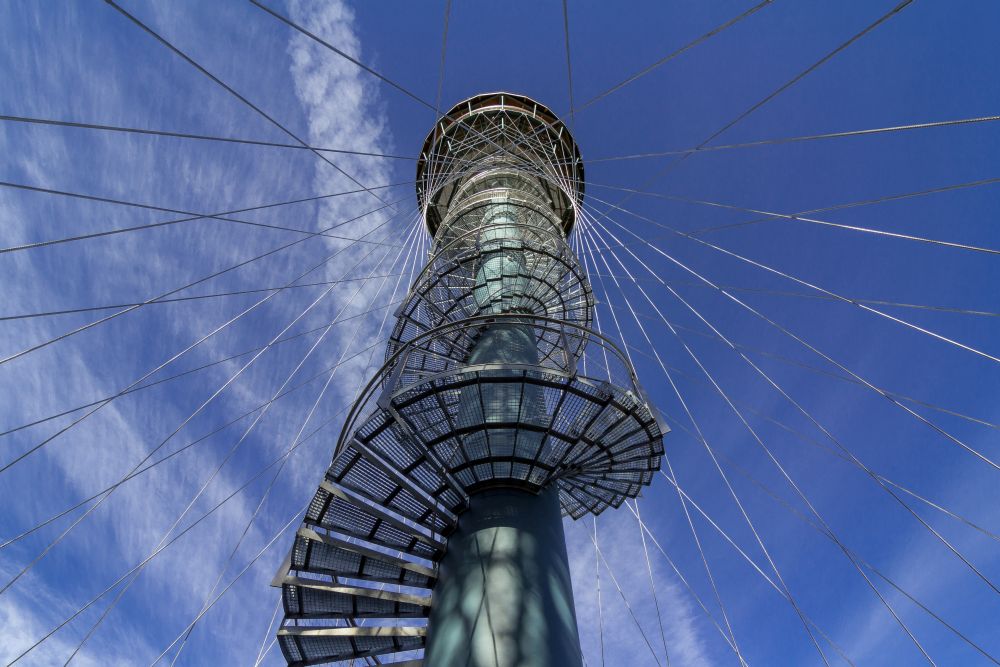

Specifickým a unikátním prvkem nosné konstrukce rozhledny je systém
předpínacích lan, který zajišťuje potřebnou stabilitu konstrukce a její
tuhost. Jedná se celkem o 48 lan z
nerezové oceli o průměru 14 milimetrů a délce 22,80 metru, která jsou na dolním
konci kotvena do železobetonové konstrukce podnože rozhledny a na horním konci
do ocelového kruhového rámu, který je součástí vyhlídkové plošiny. Lana jsou
vedena tak, že lanová konstrukce vytváří síť ve tvaru jednoosého rotačního
hyperboloidu.
Investor: Město Tachov
Autoři projektu architektonické a stavební části: Architektonické studio Hysek, s.r.o. - Ing. arch. Jiří Hysek, Ing. arch. Oldřich Hysek
Projekt konstrukční části: Statica Plzeň, s.r.o. - Ing. David Chmelík
Zhotovitel stavby: Strabag, a.s.
Subdodavatel: AG konstrukt, s.r.o. – ocelová konstrukce
Cena: 10,5 mil. Kč (bez DPH)
Základní informace o objektu
Kategorie
Novostavby
Dokončení
2014
