Spolkový dům Otava v Horažďovicích
(21. 6. 2019) První místo v architektonické soutěži vyhrál ateliér Aoc architekti
Spolkový dům Otava v Horažďovicích
Soutěžní návrh rekonstrukce Horaždovického kina
s dostavbou knihovny, kluboven a nové kavárny
Potvrzení původní
hmoty kina. Potvrzení nároží, čitelná instituce knihovny. Spojující centrální
lobby. Dva veřejné prostory – vstupní předprostor do Strakonické, obytná
zahrada do Plzeňské. Venkovní podloubí. Nový, jasně čitelný vstup.
Jednoúrovňové, bezbariérové řešení.
úvod,
reflexe podnětů poroty
Upravený návrh pro druhé kolo soutěže především řeší
připomínky poroty, potvrzuje výhody konceptu a odstraňuje jeho nedostatky.
Hmota knihovny byla zmenšena a upravena tak, aby
její kapacita přesně odpovídala zadání. Hlavní vstup budovy se přesouvá do líce
uliční fasády knihovny, kde je navenek jasně viditelný a přístupný. Uvnitř
dispozice nový vstup vytváří krátké propojení do místa komunikačního uzlu na
rozhraní hmot knihovny, kavárny a kina. Tím se potvrzují výhody styku
budov „na střih“ a eliminuje se ukrytí vstupu „v koutě“. Ve vstupním
modulu knihovny jsou vyřešeny funkce zádveří, šatny a pultu recepce.

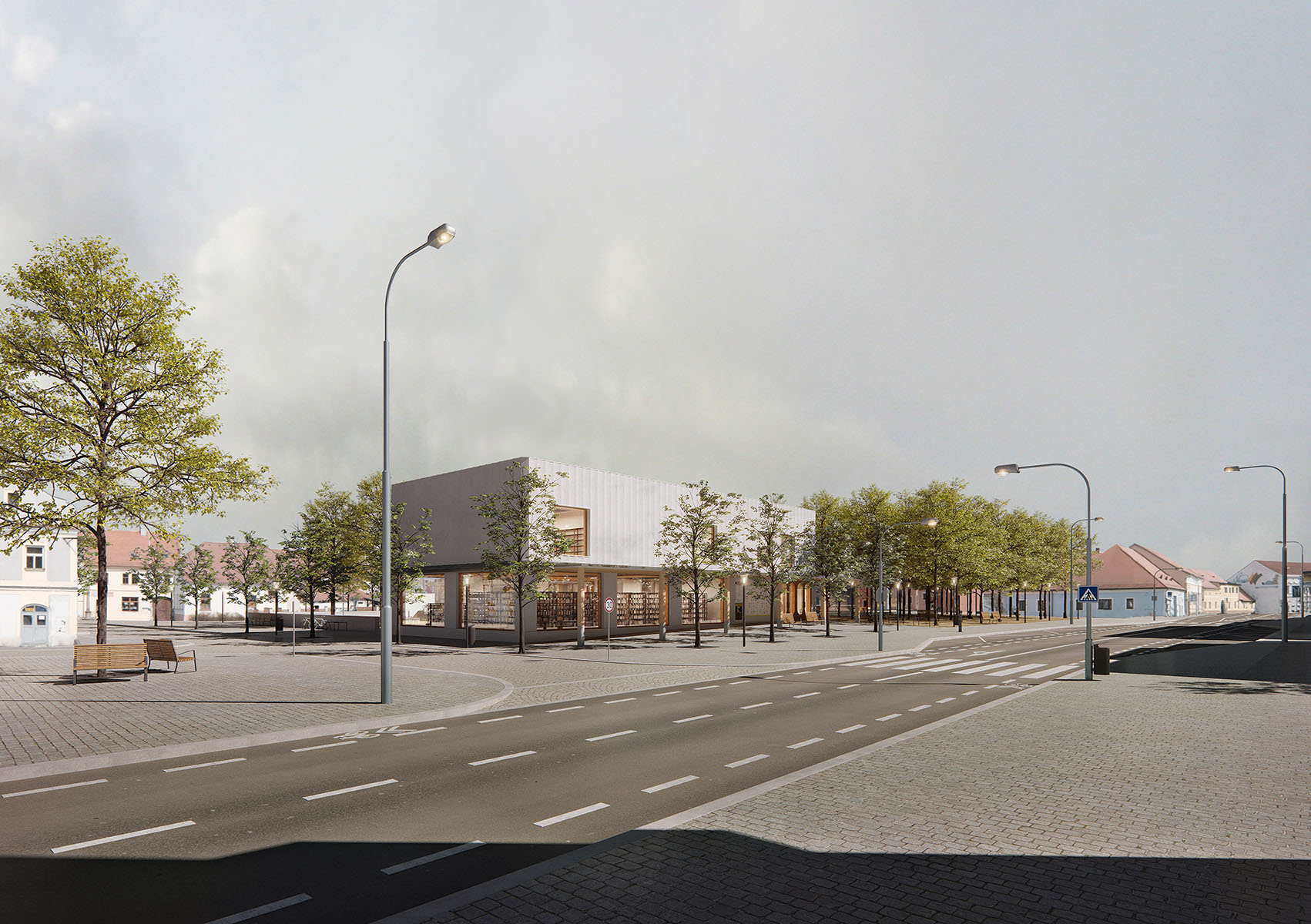

Hmotové řešení knihovny zdůrazňuje nároží ulic
Strakonická a Plzeňská, její předprostor je v přímé vazbě na
náměstíčko před Červenou branou a potvrzuje historický urbanismus místa.

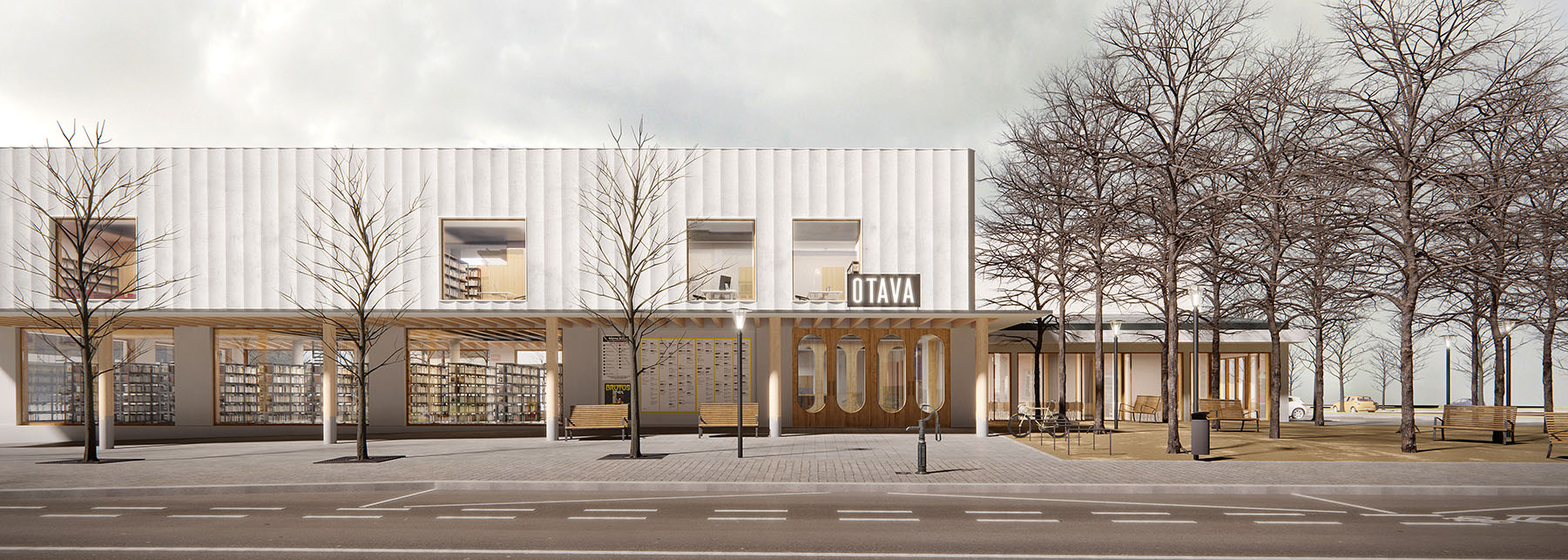

Hlavní průčelí novostavby knihovny dotváří původní uliční čáru ulice Strakonické
a cituje historický přístřešek u bývalé kovárny. Podloubí vytváří
pobytový prostor poskytující ochranu před povětrností, možnost sezení či čekání
na autobus. Vstupní předprostor knihovny je tak přímou protiváhou vstupu
Kulturního domu. Před kinem směrem k Strakonické ulici vzniká parčík,
osázený lipami vysokého vzrůstu (vyvětvené koruny, jakýsi chrám ze stromů).

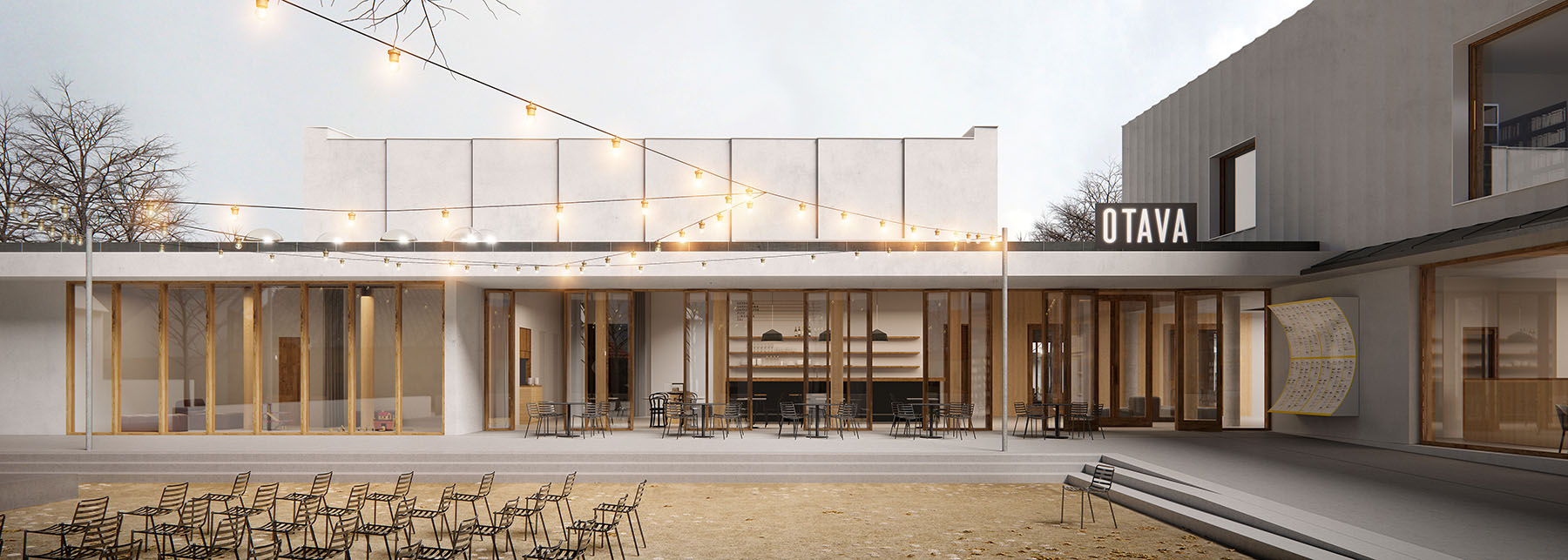

Parčík vytváří ochrannou vrstvu odstiňující tranzitní ulici. Zahrada za budovou
knihovny je definována jako pobytová s potenciálem pořádání slavností,
menších festivalů apod. Řešení pochozích ploch v okolí domu cituje
materiály již v centru města přítomné (řezaná žulová dlažba většího
formátu, sekané žulové kostky), je výrazem členění okolí domu na různé celky
(mlat v lipovém parčíku a zahradě, lité betonové bloky na hraně mezi
zahradní plochou a domem, podloubí, chodníky) – viz situace.
Osazení objektu do terénu vyplývá z požadavku na
vytvoření bezbariérově přístupné stavby s civilní atmosférou. Původní
řešení soklu okolo hlavní budovy je zbytečně monumentalizující, bariérové
a nákladné. Žulu, ze které je sokl vytvořen, využijeme na dlažby
v okolí domu. Snižujeme celkovou hlavní úroveň domu, všech jeho vnitřních
prostor na úroveň okolního terénu, jehož mírný sklon naopak zachováváme a napojujeme
v místech vstupů do domu – to určuje nulovou niveletu. To pak
samozřejmě platí i pro úroveň podlahy kina – tzn. celá stávající
elevace se bude muset měnit. To opodstatňuje otočení elevace, které je provozně
efektivnější vzhledem k umístění zázemí i celkové orientaci sálu
(klasická typologie kulturní stavby má hlavní vstup na opačné straně než
jeviště). Zároveň tím odpadá obtížné využití stávajících prostor v 1. PP.
Prostor pod hledištěm využíváme jako sociální zázemí celého objektu.
další
obecné připomínky, nediskutované výše

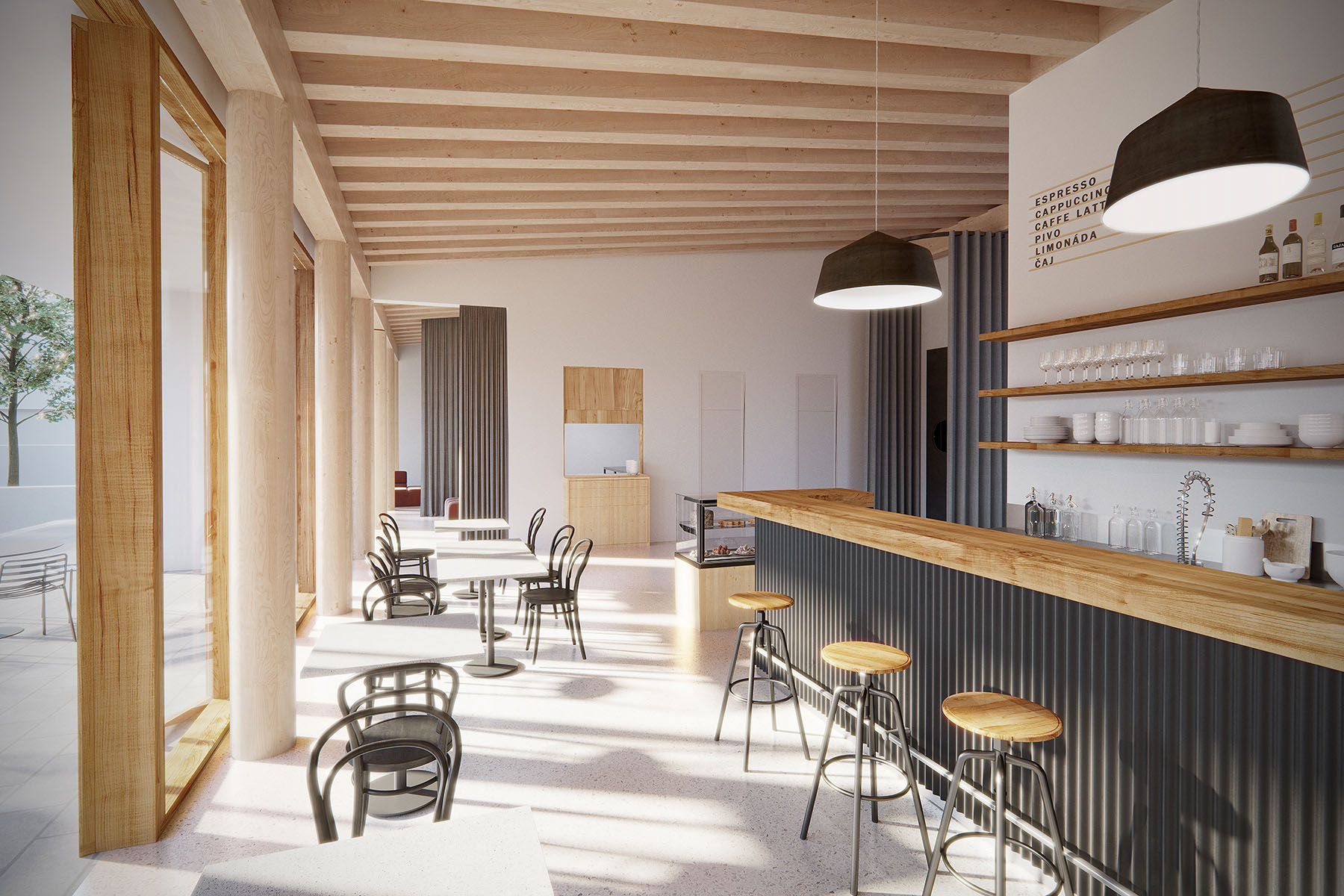

Zázemí kavárny je dimenzováno tak, aby bylo možné
uspokojit jednorázové akce s občerstvením a přípravu malých jídel
(panini, párky, obložené chleby apod.) Nepředpokládáme vaření jídel.
Stávající rozměr jeviště je zachován, jeviště je opatřeno
technologií a odpovídajícím zázemím pro herce (2x šatna) a skladování
kulis a techniky.
K dimenzování technologií byli přizváni specialisté
(řízené větrání, topení, technologii promítání a ozvučení kina koncipovala
specializovaná společnost včetně veškerých dispozičních požadavků, jevištní
technologie, dimenzování osvětlení atd.). Prostorové a konstrukční řešení
odpovídá konkrétním koncepcím jednotlivých systémů. V případě vytápění
a větrání jsou koncepty zachyceny v pracovních verzích, připojených ke
zprávě.
konstrukce
Konstrukční řešení stavby bylo navrženo statikem.
Konstrukce novostavby knihovny je vyzdívaná z tepelně izolačních tvárnic
(např. Heluz). Trakty knihovny jsou děleny ztužujícím železobetonovým rámem,
který zároveň nese dřevěný trámový strop nad přízemím knihovny. Konzolovaná
část ochozu ve dvoupatrové čítárně knihovny je do věnců a tohoto rámu
kotvena přes skryté ocelové patky. Konstrukce rámu a trámy jsou přiznané
v interiéru. Konstrukce střechy knihovny je železobetonová (rozpon do 6
m). Konstrukce kavárny a spojovacího objektu je dřevěná – sloupy,
trámy. Konstrukce nové podlahy v kině bude železobetonová, vetknutá do
stávajícího zdiva a ztužující budovu. Dalším ztužením kina je stěna za plátnem.
Konstrukce střechy kina bude zachována. Prostor pod podlahou kina bude vyplněn
suchým betonem a stavební sutí tak, aby byla ztužena spodní část stavby.
Přístavek kina pro zázemí jeviště bude proveden jako dřevostavba.

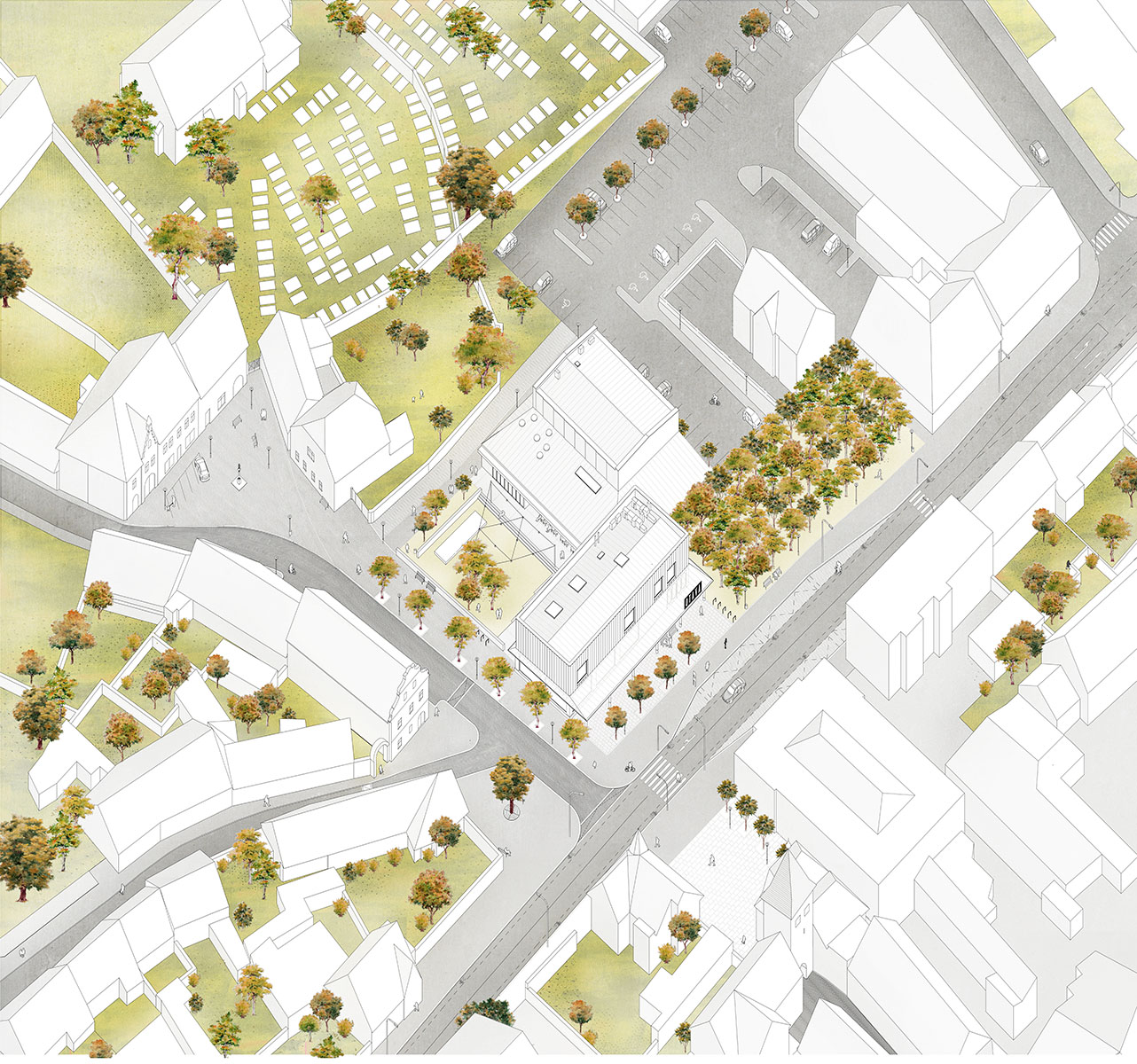

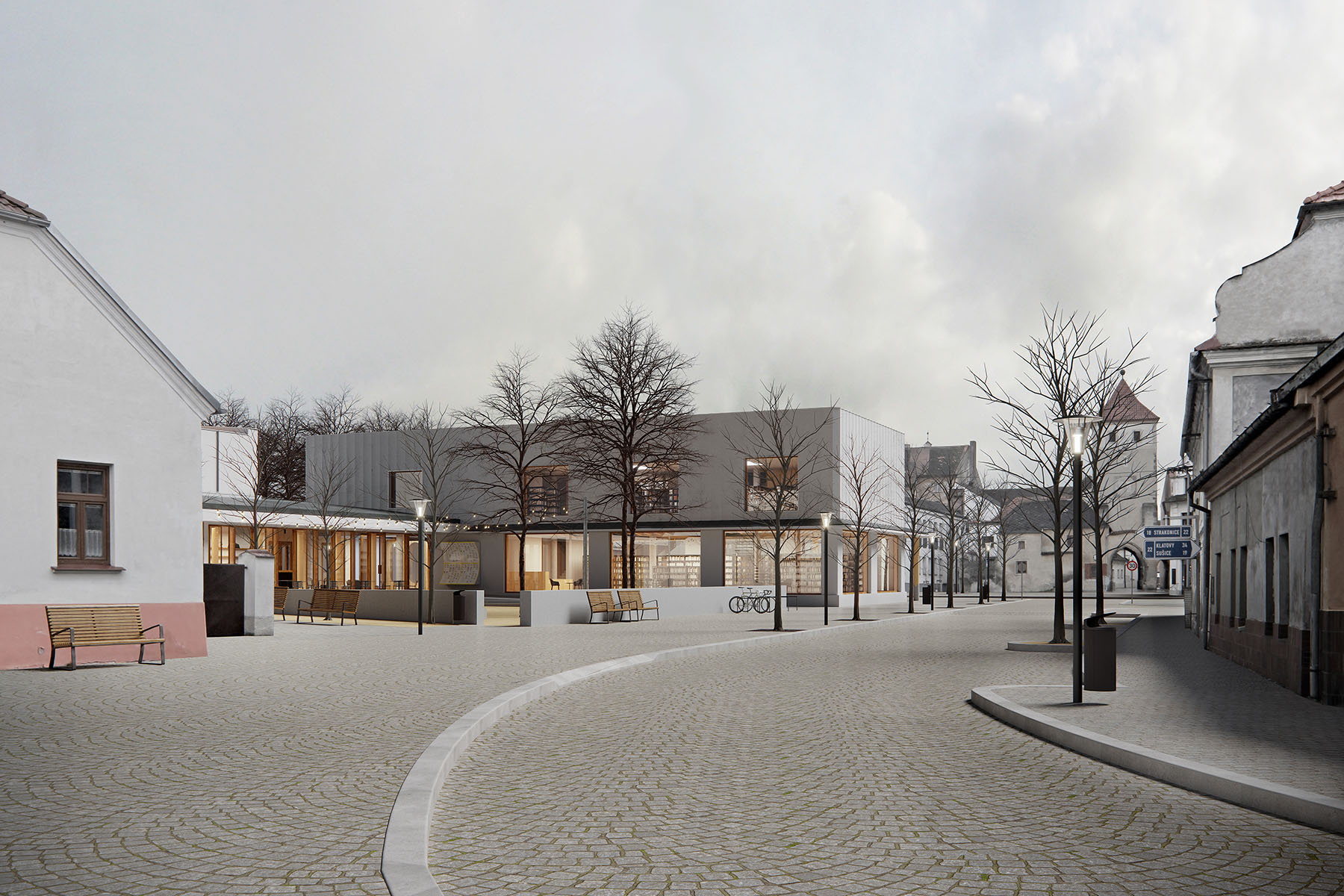

urbanismus
Pozemek na křížení Strakonické a Plzeňské ulice těží
z potenciálu blízkosti historického jádra, hlavní komunikace tranzitní,
komunikace ze severního předměstí a přítomnosti komerce a institucí.
Dostavba nového křídla knihovny pomáhá členit poměrně velký pozemek na
jednotlivé menší veřejné prostory s různými charaktery –
reprezentativní předprostor knihovny, pobytová zahrada, lipový háj. Vytváříme
bezbariérové otevřené městské prostředí navazující na cenný historický kontext,
s venkovními prostory chráněnými proti povětrnosti. Odstraňujeme bariéru
zbytečně monumentalizujícího soklu okolo původního kina. Hmotové řešení
dostavby potvrzuje důležitost nároží naproti historické Červené bráně jasně
čitelnou dominantou knihovny.
doprava
V ulici Plzeňská bude v úseku mezi Strakonickou
a náměstíčkem se Svatým Josefem upravena rychlost na 30 km/h. Tranzitní
nákladní doprava bude odkloněna, počítáme s navrhovaným obchvatem. Ulice
Jiřího z Poděbrad bude upravena jako jednosměrná. Přes Strakonickou
vytváříme široký přechod. Před budovou knihovny navrhujeme novou autobusovou zastávku — Červená
brána, která bude těžit z blízkosti domu (chráněná podloubím, možnost
čekání v kavárně). Stávající parkoviště na západní části pozemku
přesouváme za budovu kina a připojujeme ke stávajícímu parkovišti
u supermarketu. Ponecháváme pouze podélná stání v ulici a pět
míst u Svatého Josefa.

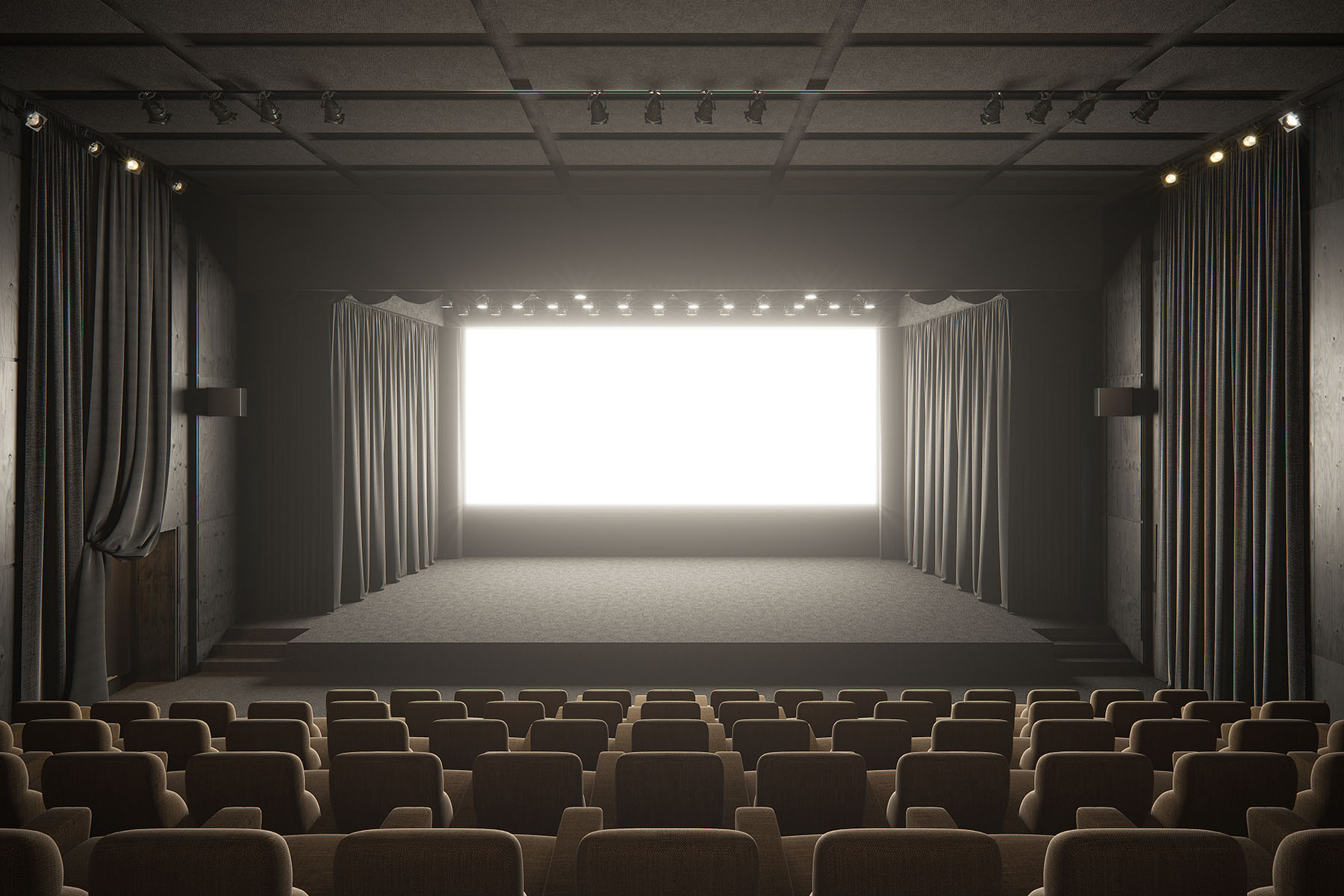

kino
Za nejpřednější původní kvalitu kina považujeme
přítomnost budovy v paměti obyvatel města. Z tohoto důvodu je
důležité zachování objemu budovy a členění vnější fasády na segmenty.
Funkční vybavení interiéru již není vyhovující. Z důvodů uvedených
v úvodu navrhujeme otočení elevace o 180˚.
Elevace bude upravena dle požadavků zadání a moderní
promítací technologie. Řešení umožňuje zmiňované malé divadelní formy, diskusní
pořady, přednášky apod. Kapacita sálu je navržena na 133 + 2 míst. Západní a
jižní zázemí původní budovy bouráme a nahrazujeme novou dostavbou
spojovací haly. Zadní přístavbu zázemí pro promítače nahrazujeme menším objemem
šaten.

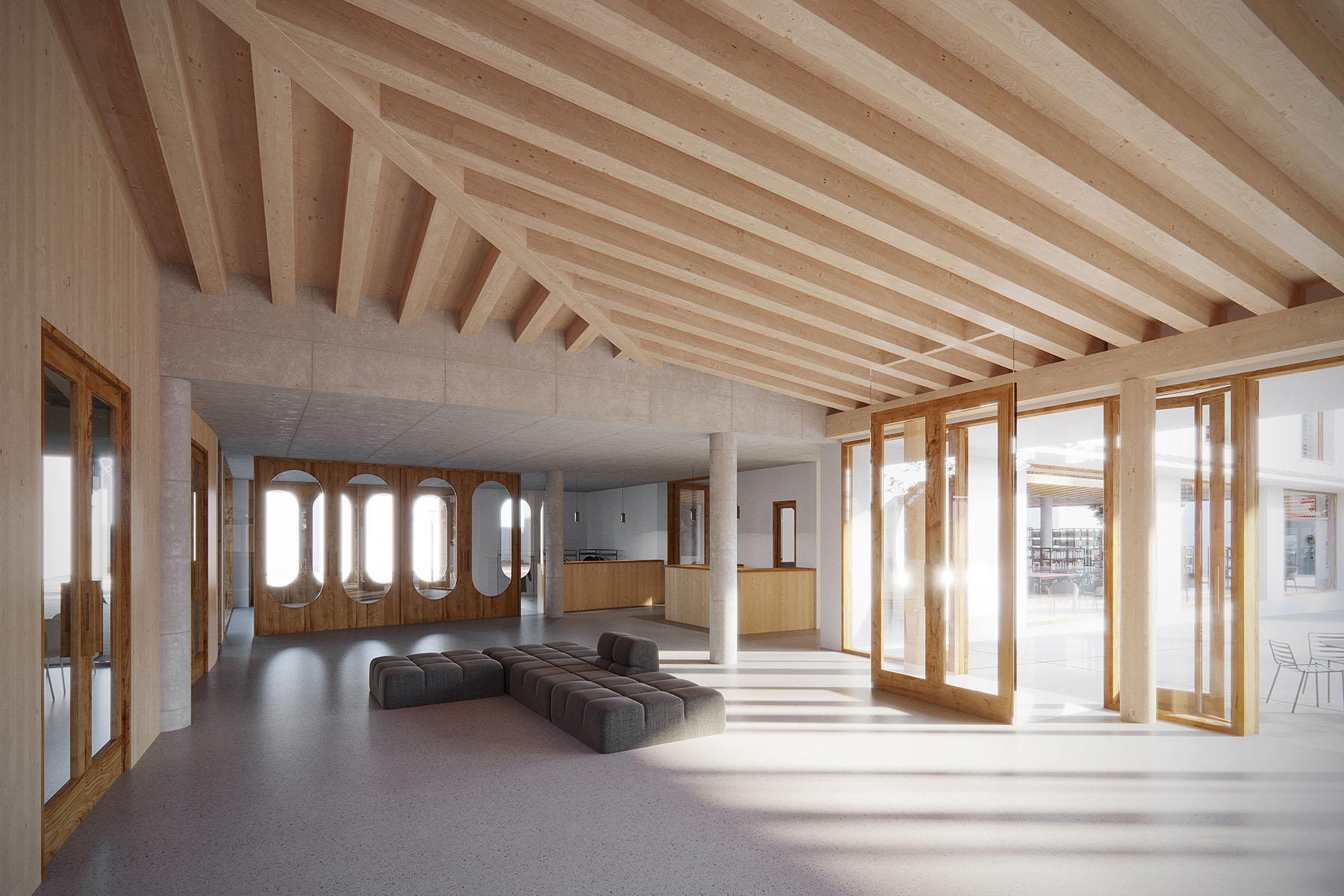

lobby

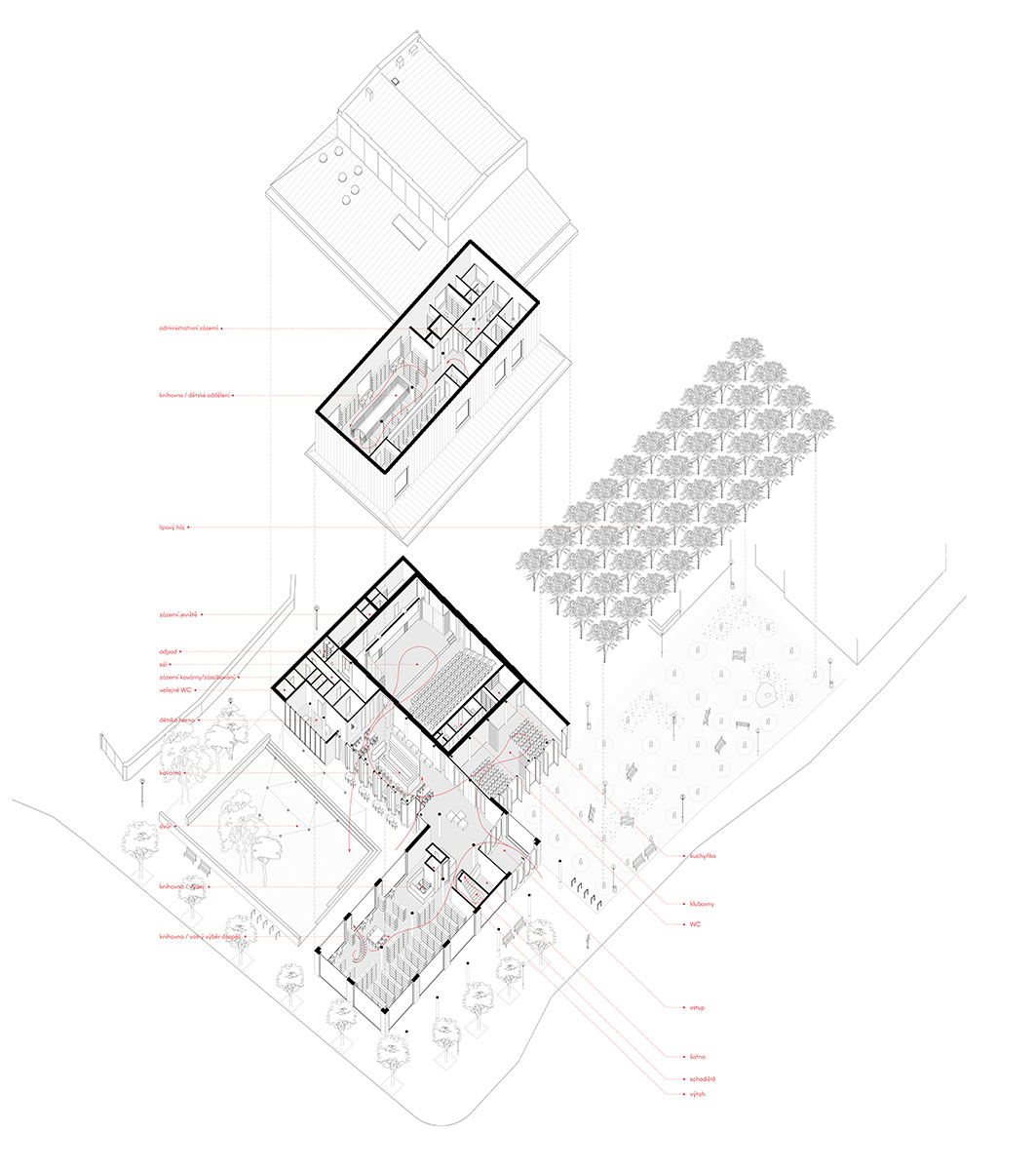

Lobby, vstupní a spojovací hala představuje vnitřní
ulici s možností odpočinku a pobývaní, která propojuje obě budovy
a obsluhuje šatnu, recepci s podkladnou, toalety, vstup do kluboven,
zázemí divadla a kavárnu.
Její provozní režim může být nezávislý na provozu kina,
knihovny či kluboven. Je odsud vidět ven do prostoru zahrady i do
Strakonické třídy. Tato vizuální prostupnost indikuje kolemjdoucímu aktivitu
v domě, posiluje sociální vazby a pocit otevřenosti instituce. Je
možné se občerstvit na baru, dát si zde schůzku, čekat na kino, jít na toaletu,
vystavovat umění, čekat na autobus, koupit si lístek do kina na víkend.

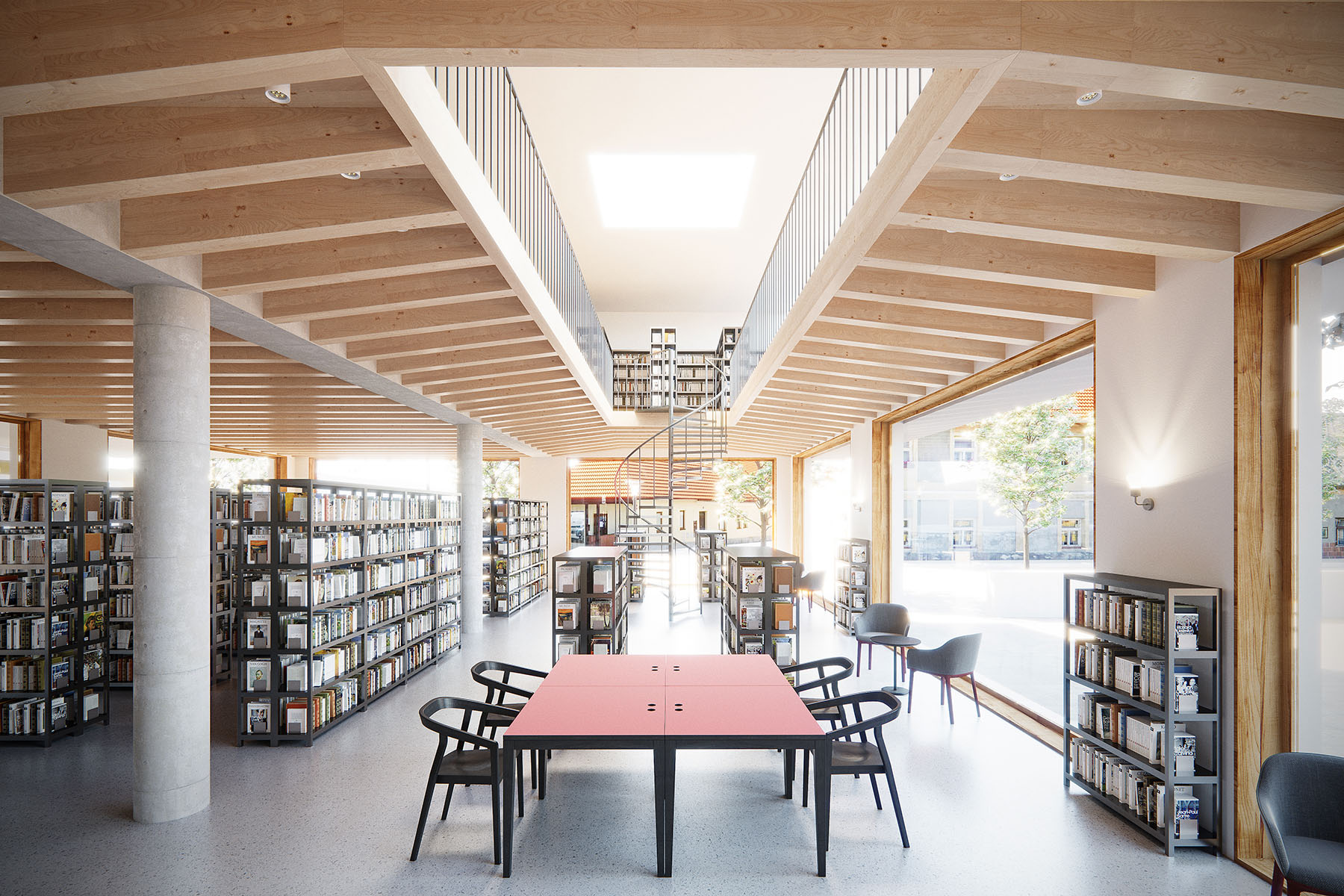

knihovna
V jihozápadním cípu pozemku navrhujeme nový
dvoutrakt městské knihovny. Budova je dvoupodlažní. V přízemí se nachází
kontrolní bod s výdejním pultem a hala volného výběru. V patře
se nachází volný výběr dětského oddělení, herna deskových her, oddělení
regionálního a chráněného fondu, kanceláře a zázemí zaměstnanců.
Opticky jsou obě patra propojena atriem. Knihovna je samostatně uzavíratelná.

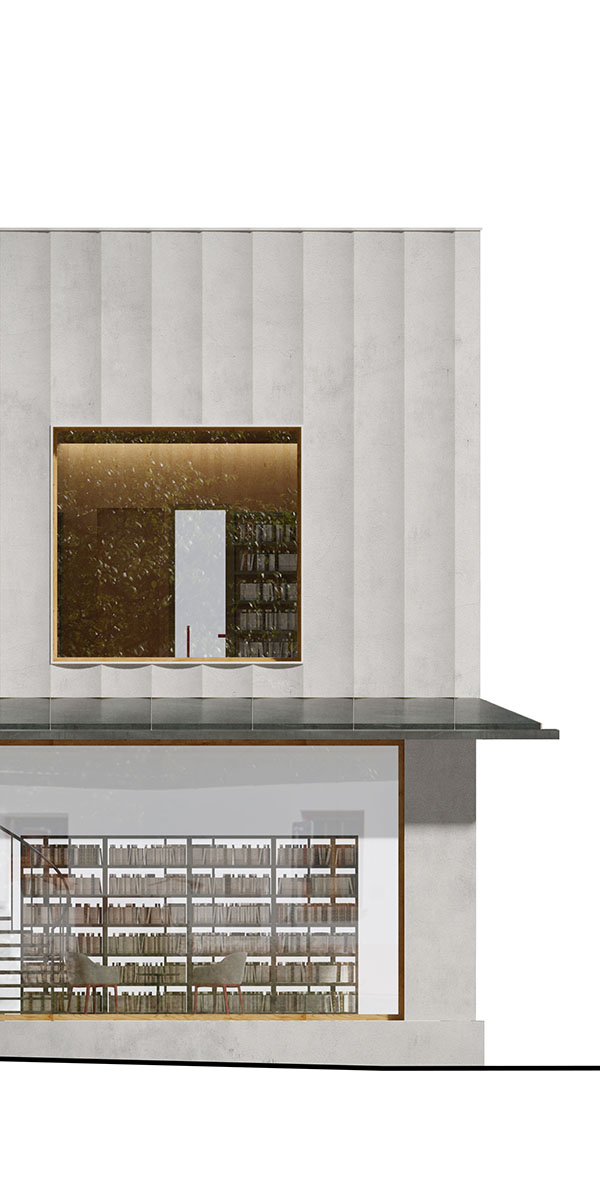

Přízemní prostor je otevřený velkými okny do ulice. Obvod domu je obkroužený
přístřeškem, který plní funkci podloubí a slunolamu. Horní část fasády je
opatřena plastickou prolamovanou profilací, která člení podlouhlou hmotu domu
a vytváří hru světla a stínu na fasádě.
povrchy
Finální omítky domu budou minerální ručně kletované
s přídavkem slídy v jemně zlomeném odstínu bílo-šedé. Obloučková
profilace na fasádě knihovny bude provedena z vícevrstvé tepelně-izolační
jádrové omítky. Fasádní profilace kina se propisuje v interiéru lobby.
Okna budou dřevěná olejovaná, chráněná proti vlivu UV záření. Střechy
a stříšky budou měděné s přirozeným průběhem patinace. Společným
jmenovatelem novostavby jsou přiznané dřevěné trámové stropy. Podlahy jsou
v celém parteru sjednoceny litým terrazzem. Interiér kina je řešen jako
klasický black-box. Stěny jsou obloženy černě mořenými překližkovými panely,
strop akustickým podhledem a na podlaze je černý koberec.
provozní
technologie
Vnitřní prostory budou vytápěny pomocí tepelně aktivované
konstrukce v kombinaci s dohřevem vzduchu (kino) v objektu bude
zavedeno řízené rovnotlaké větrání s rekuperací a alternativní
možností větrání přirozeného (např. kanceláře pomocí větracích klapek skrytých
v ostění). Systém zároveň umožní chlazení v letních měsících včetně nezávislého
chlazení promítací kabiny. Jednotky VZT budou umístěny na střeše knihovny a nad
zázemím jeviště (č.m. 2.3). Dům je navržen v nízkoenergetickém standardu
podpořeném inteligentní regulací (CO2 čidla, nachlazování
v noci apod.). Systém bude opatřen akustickými tlumiči a požárními
klapkami.
Bezbariérový provoz v knihovně bude zajištěn
hydraulickým výtahem.
zásobování,
provozní vstupy
Zásobování kavárny je zajištěno ze severní strany objektu
obslužnou cestou z parkoviště (vjezd pouze pro zásobování). Tříděný odpad
má samostatný přístup z ulice. Z této strany objektu jsou rovněž
přístupná veřejná WC. Zázemí jeviště má zvláštní vstup z parkoviště za
objektem.
AUTORSKÁ ZPRÁVA
LOKALITA: Horažďovice
INVESTOR: město Horažďovice
SOUTĚŽ: První místo v architektonické soutěži, červen 2019
SOUTĚŽNÍ TÝM: Ondřej Císler, Vojtěch Beran, Josef Choc, Barbora Lopraisová, Filip Rašek, Ján Vyšný
VIZUALIZACE: Aoc
Základní informace o objektu
Kategorie
Kultura
Komentáře ke článku
Registrace k zasílání newsletteru
Stavbaweb.cz informuje o novinkách v oboru architektury a stavebnictví, představuje zajímavé objekty, projekty a materiály. Prostřednictvím tohoto formuláře se můžete přihlásit k odebírání denního newsletteru, a dostávat tak pravidelné informace přímo do své e-mailové schránky.

5. 6. 2023 16:30:04
Re: Rodinný dům v Mníšku pod Brdy
Dobrý den, někde jsem četl, že parapety musí být vysoké 90 cm. V podkroví ale určitě tak vysoký není. Jak je možné, že to takto architekti nevědí a že to stavební úřad zkolaudoval?
31. 5. 2023 19:54:12
Re: Město a investor zveřejnilo pět návrhů pro dostavbu pražskéh...
Mně by se nejvíc líbil návrh týmu 15. Fasáda svou tektonikou i barevností perfektně zapadá mezi původní stavby a přitom je nekopíruje. Navíc krásně otevírá "vnitrobloky", které jsou vlastně náměstími. Tým 11 má na první pohled velmi atraktivní fasádu se zámecky působícími vstupními oblouky, ale právě ty ve mě vyvolávají spíš pocit "tady už je to naše", než "pojď dál". A stejné je to u průchodů do vnitrobloků - nejsou to ulice.
31. 5. 2023 19:33:03
Re: Studenti architektury představí vizi Česka na výstavě CZ2
Studentská představa, že cyklistika plnohodnotně nahradí automobilovou dopravu, je naivní. Na kole nerozvezete děti do škol, nepřivezete nákup, nedojedete čistý v každém počasí. A to ještě nemluvím o rychlosti, která je zejména mimo centra měst nesrovnatelná.
31. 5. 2023 07:18:08
Re: Město a investor zveřejnilo pět návrhů pro dostavbu pražskéh...
... ilustrační foto ?
30. 5. 2023 14:49:13
Re: Byt výtvarnice a architekta
Byt je krásně rozvolněný, nicméně stále nechápu, jak je možné, že zde není dodržena norma ohledně nepřípustnosti přímého vstupu z kuchyně / obytné místnosti na WC. Tento precedens mne trápí, protože pokud projekt byl předložen na stavební úřad a vyjádřila se němu i Hygienická stanice, pak něco není v pořádku.....
25. 5. 2023 19:47:02
Re: Rozšíření kanceláří Price f(x)
Zaujaly mě ty "černě přestříkané technologické rozvody". Jaké technologie se tím myslí? Copak nemají rozvody podle druhu média z bezpečnostních důvodů svou předepsanou barvu?
25. 5. 2023 18:31:36
Re: Rezidence nad zatopeným lomem
Nádhera.
8. 5. 2023 18:56:36
Re: Rekonstrukce bytu: Tři boxy z Packwallu
Proč ve většině nových dispozic architekti ignorují požadavek, aby WC nebylo přímo přístupné z prostoru pro přípravu a konzumaci jídel? Jinak hezké, hlavně jak je to barevné.
5. 5. 2023 11:38:19
Re: Rekonstrukce bytu: Tři boxy z Packwallu
Vypadá to úžasně! Mohu se k Vám pozvat na kávu a prohlídku rekonstruovaného bytu? Moc děkuji a těším se Karel Klátil 777979743 karel.klatil@flexibau.cz
27. 4. 2023 20:00:04
Re: Rekonstrukce stodoly v Pošumaví
Tak tohle se mi opravdu líbí. Taková obytná/neobytná stodola/nestodola. Paráda.
27. 4. 2023 19:15:46
Re: Re: Rozhledna Vysoké Pole.
Tak zkuste žít v jeskyni. A běda, jestli někde vyšlapete pěšinku.
27. 4. 2023 19:08:53
Re: Zlínská zrcadla
Pěkné instalace pro lidi, ale kolik ptáků už se o ta zrcadla zabilo? Nebo je ten povrch pro ptáky nějak zviditelněn?
24. 4. 2023 11:27:21
Re: Re: Ostrava se v realizaci koncertního sálu posunula o další...
...stejně jako kdysi nepotřebovala Praha Národní divadlo... Stavby pro kulturu de facto nejsou zapotřebí nikdy, člověk se obrazů nebo hudby nenají, přece, není-liž pravda?
22. 4. 2023 13:59:36
Re: Ostrava se v realizaci koncertního sálu posunula o další kro...
Pokládám od počátku tento plán za nesmírné plýtvání veřejnými prostředky a v souvislosti se současnou fiskální situací státu i podnikatelských kruhů v MS kraji ze vrcholně nezodpovědné jednání primátora a jeho nohsledů, zejména paní Bajgarové. Koncertní sál Ostrava nepotřebuje. Pro Tomáše Macuru to má být jen jeden z hlavních pomníků jeho mocenského megalomanského působení ve vedení Magistrátu. Podobně jako Andrej Babiš, i Macura finanční stránku města řídí jak svoji privátní firmu. Najde se nějaký dobrý spolek, který tohoto odiozního politického podivína požene k hmotné odpovědnosti?
19. 4. 2023 00:10:45
Re: Rozhledna Vysoké Pole
Vylepšování krajiny rozhlednami je zcela nevhodná záležitost. Příroda je dokonalá bez našich zásahů. Navíc je to skutečně nevkusné,
18. 4. 2023 22:46:43
Re: Rozhledna Vysoké Pole
Pro mě je to nádhera. Těším se na návštěvu a gratuluji!
16. 4. 2023 18:25:26
Re: Re: Rekonstrukce kulturního domu a kina v Chlumci.
Adresa: Muchova 267, 403 39 Chlumec
13. 4. 2023 18:14:08
Re: Rekonstrukce kulturního domu a kina v Chlumci
jedná se o obec Chlumec na jihu Čech, nebo o Chlumec nad Cidlinou, či nějaký jiný Chlumec ?
11. 4. 2023 17:37:36
Re: Dětská léčebna v Ostrově u Macochy
Architektura je subjektivní věc, takže bez obalu: nic podobně depresivního jsem dlouho neviděla. A modlím se, aby mé děti neměly nikdy žádné dýchací potíže.
6. 4. 2023 17:41:39
Re: Spiegelbaude (Zrcadlovka)
\skla se přelepují speciálními páskami, jinak ano, mrtví ptáci po nárazu padají na zem. Třeba zavolat Českou společnost Ornitologickou, nejlépe Lukáše Viktoru.
