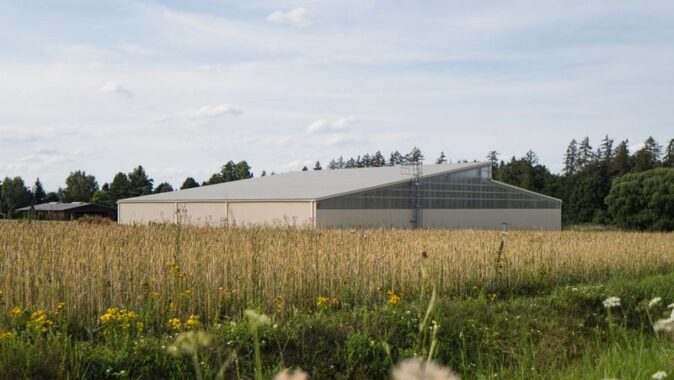

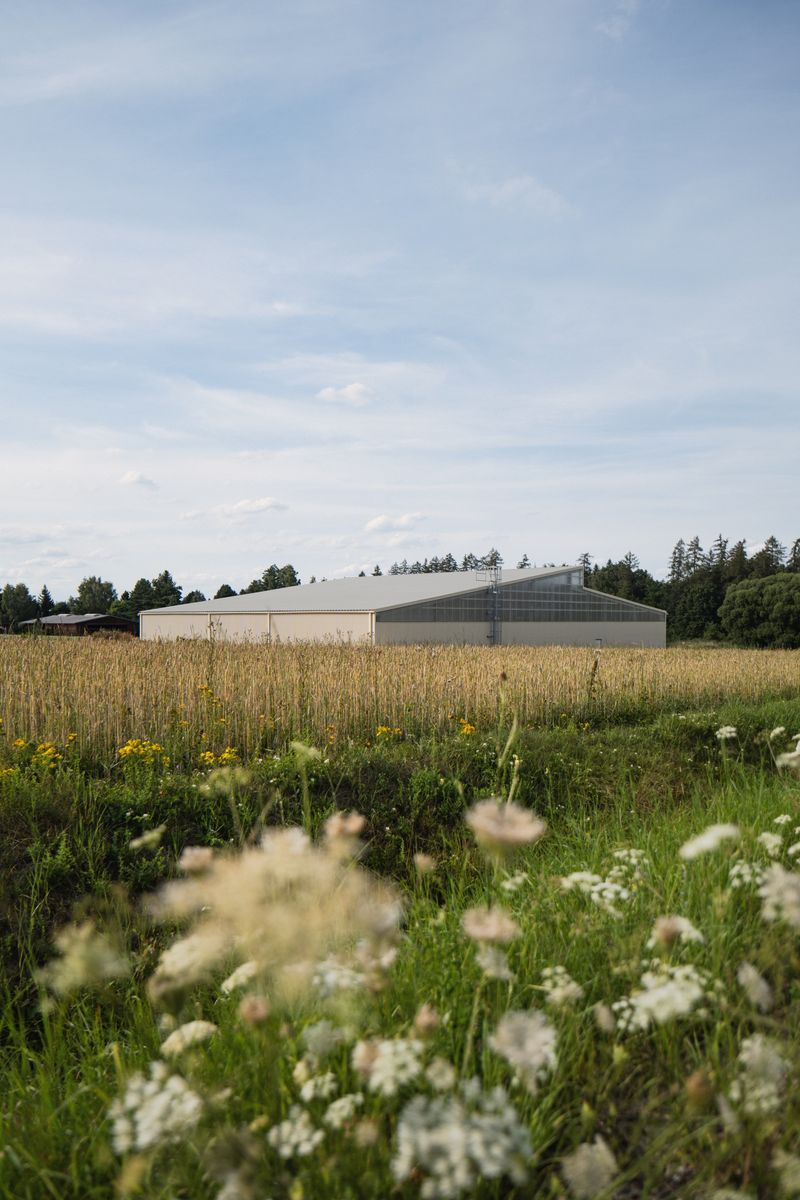

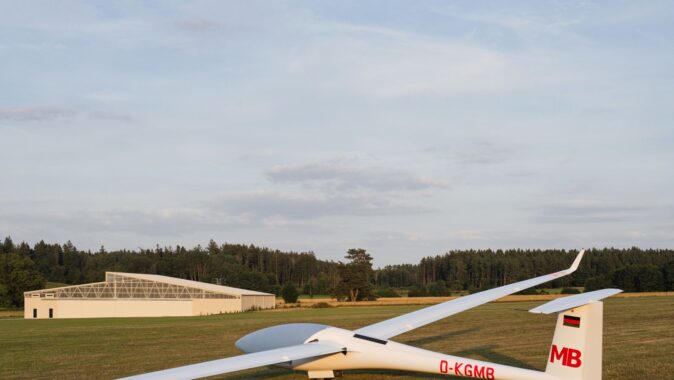

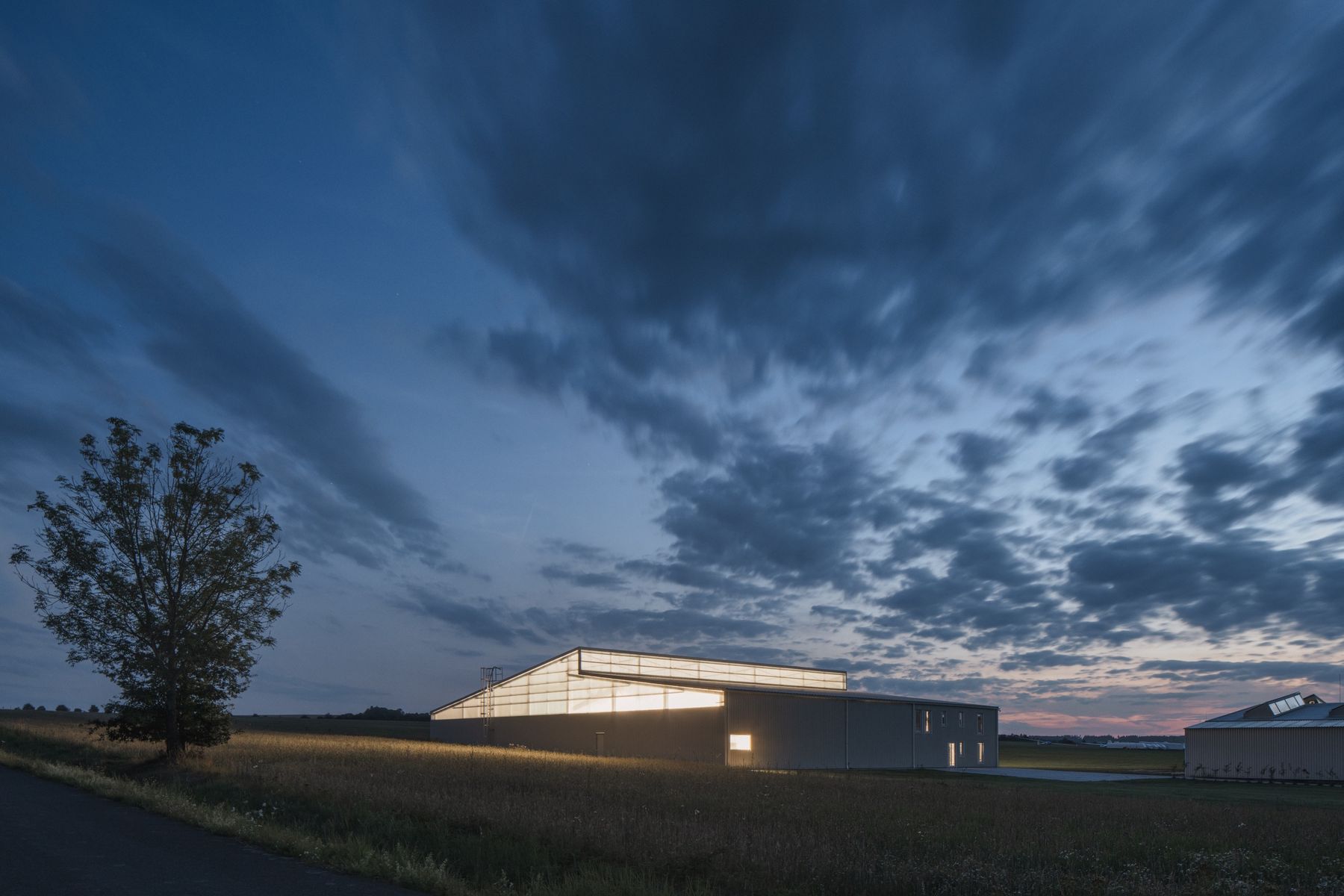

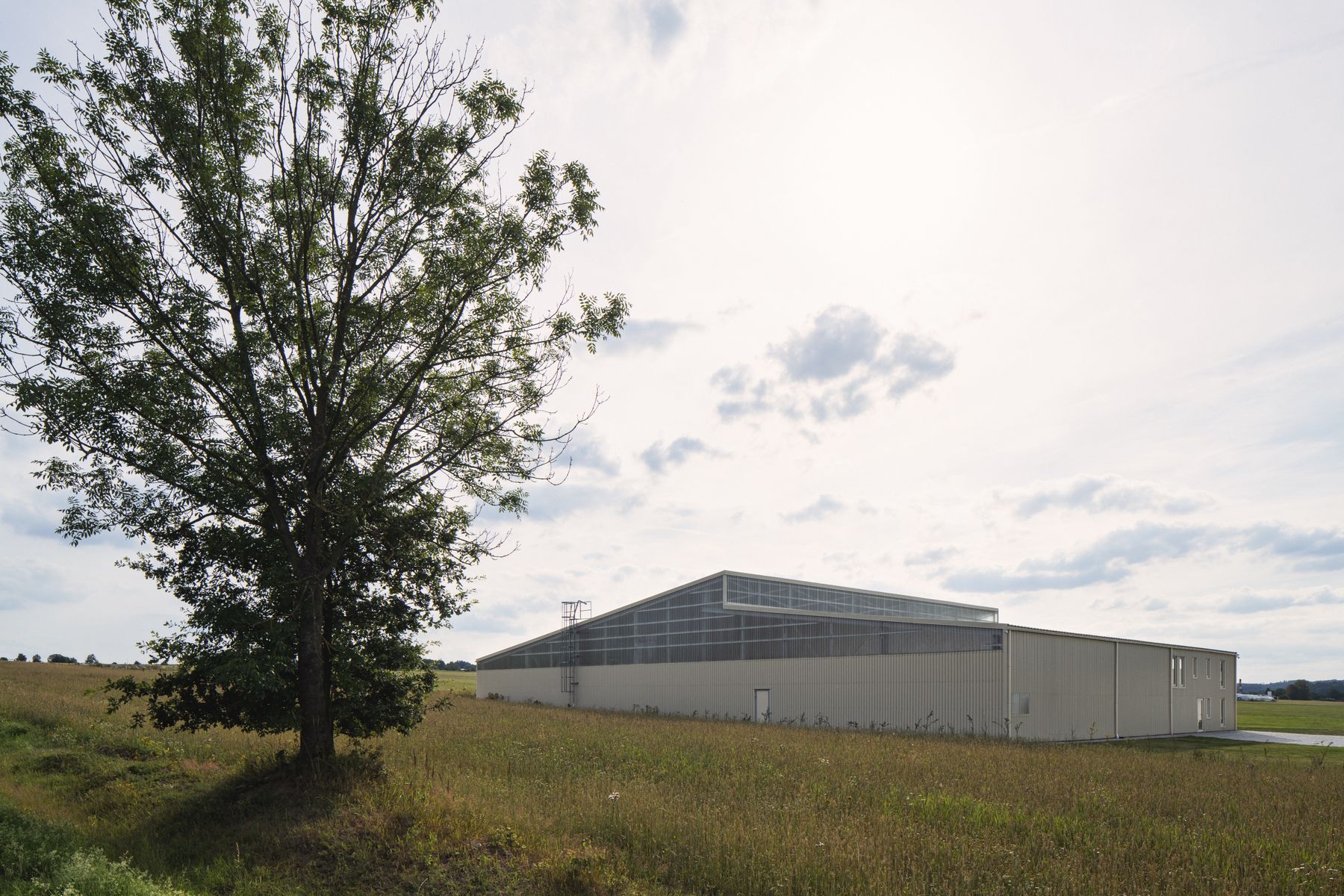

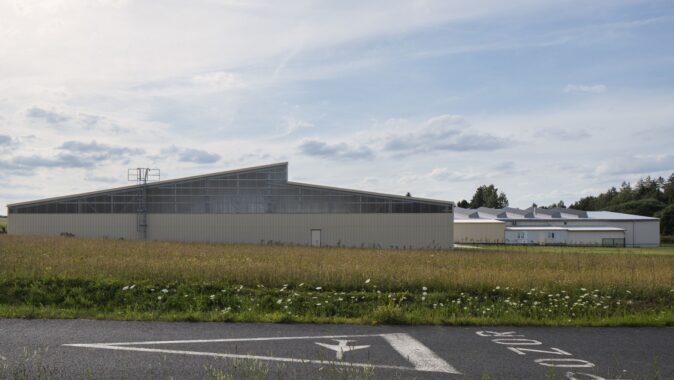

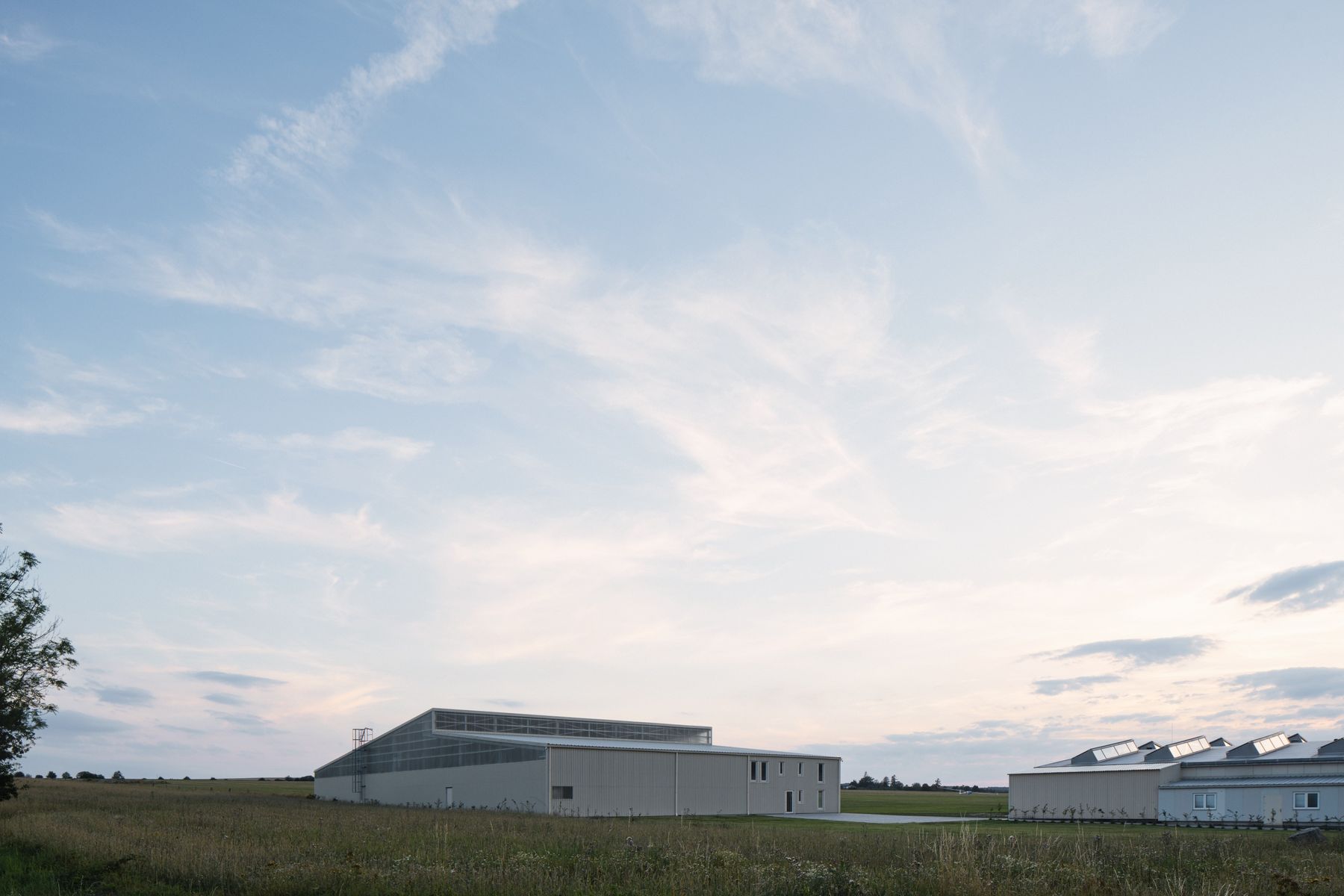

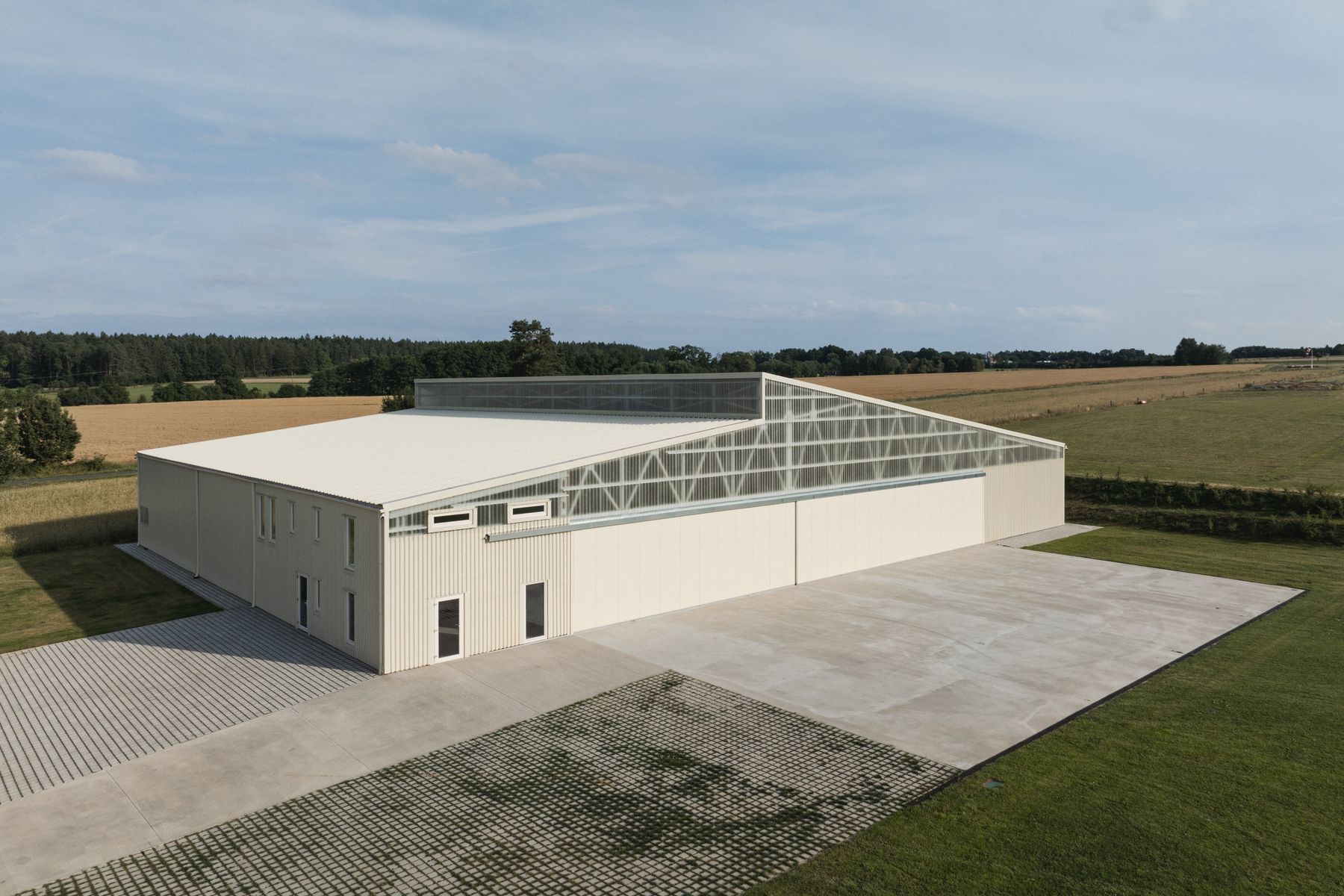

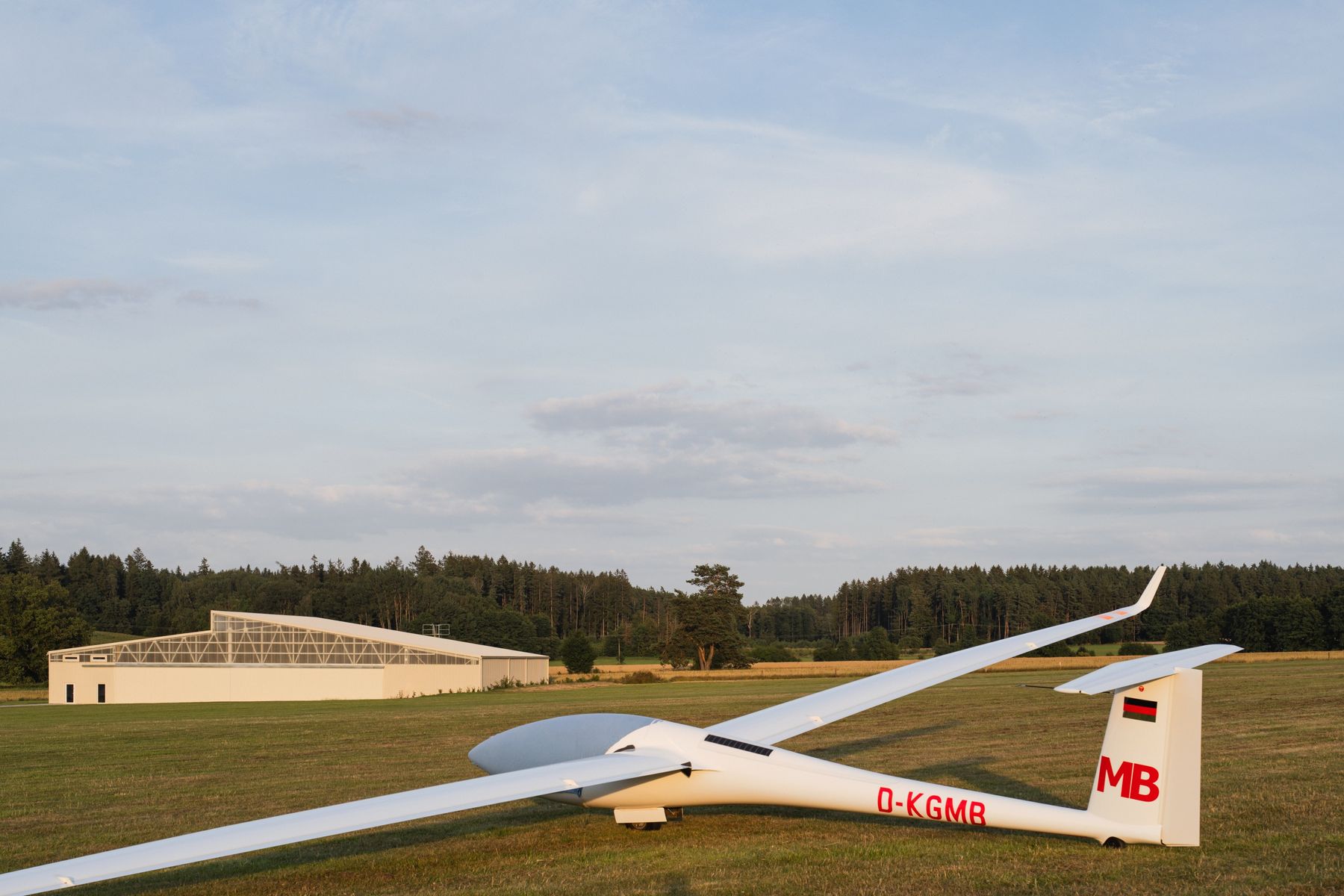

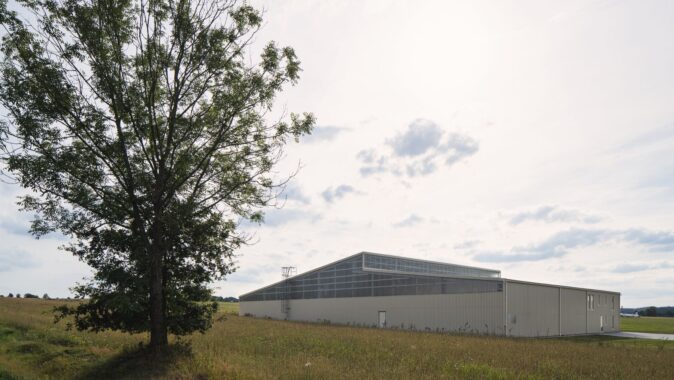

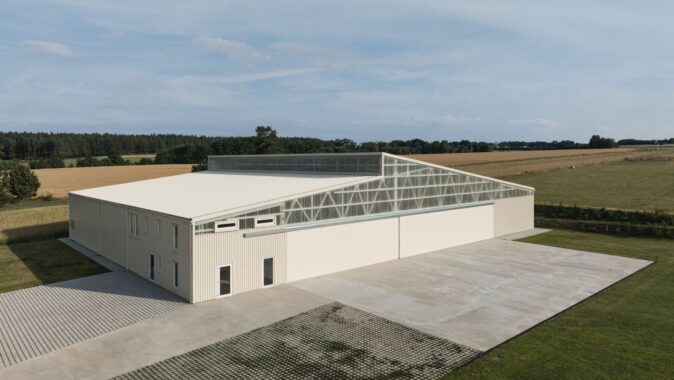

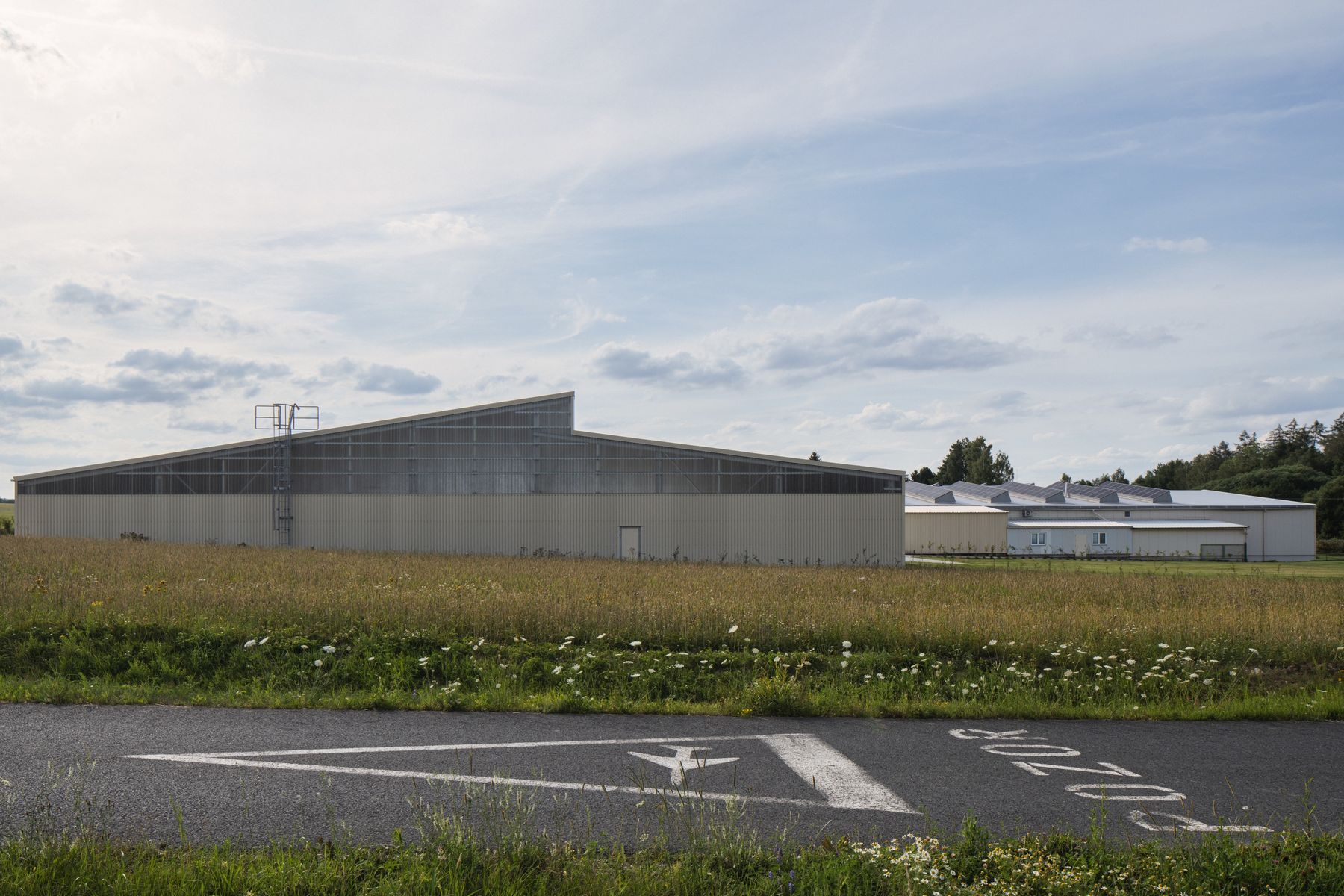

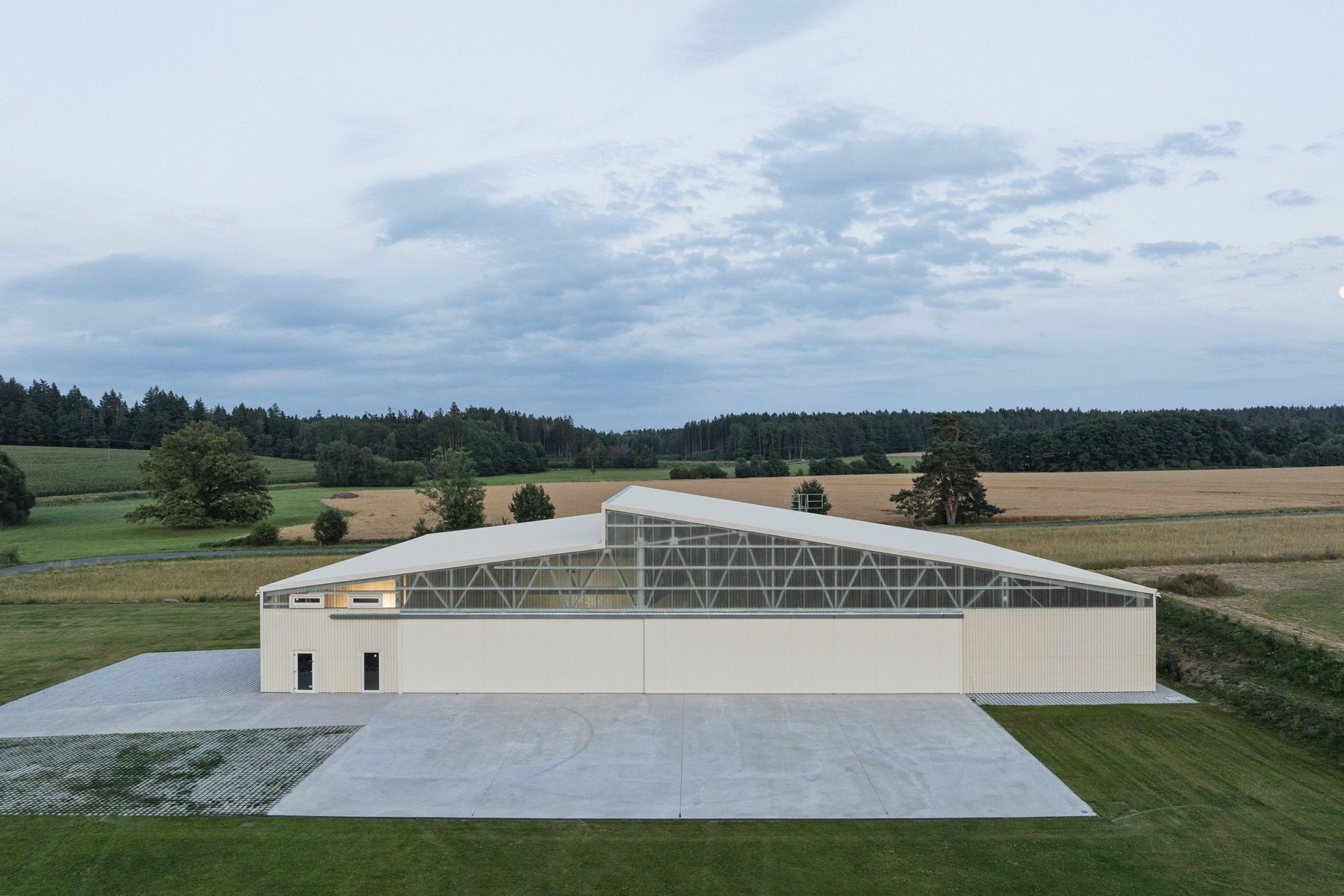

K jihu stoupající louka a za ní les, výhled na Zbraslavice s věží kostela – místo pro novostavbu hangáru u letiště od Studia Raketoplán. Hala je umístěná tak, aby krajina netrpěla. Od vesnice zakrývá stavbu kopec; od luk, polí a lesa ji stíní dvě zelené stěny.
Energetický koncept zeleného ostrova okolní přírodě neubírá sílu, energii ani vodu. Fotovoltaické panely s přehledem pokryjí potřebu haly po celý rok, pro období bez slunečního svitu se přebytky ukládají do baterií. Masivní stále zelené stěny stíní a zlepšují mikroklima. Dešťová voda z retenčních nádrží se využívá pro splachování WC a zálivku zelených stěn a okolní vzrostlé zeleně. Přepad vícekomorové čističky odpadních vod je veden do polderu. Na sever orientovaný střešní světlík nebude v létě generovat tepelné zisky, naopak poslouží k větrání haly. V zimě může sklad promrznout, malé zázemí vytopí elektrické konvektory.

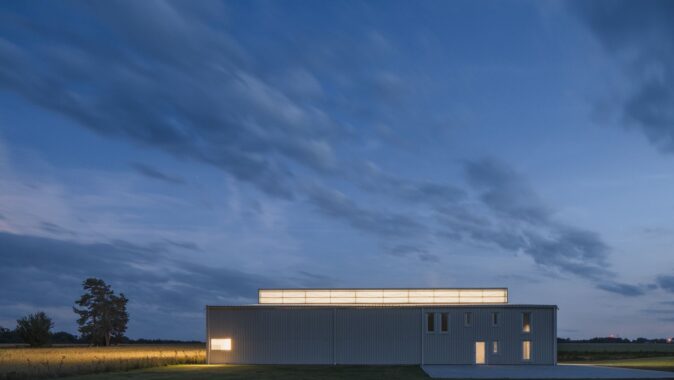

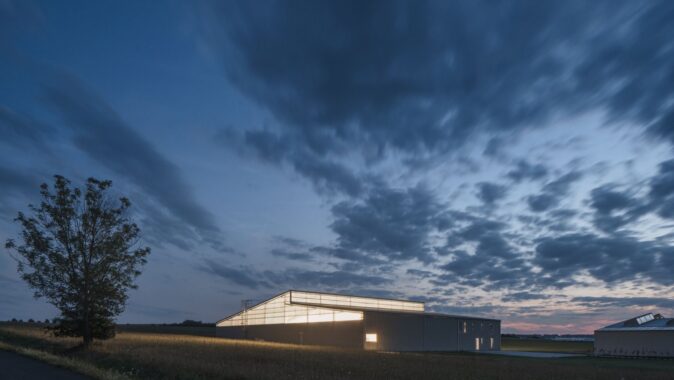

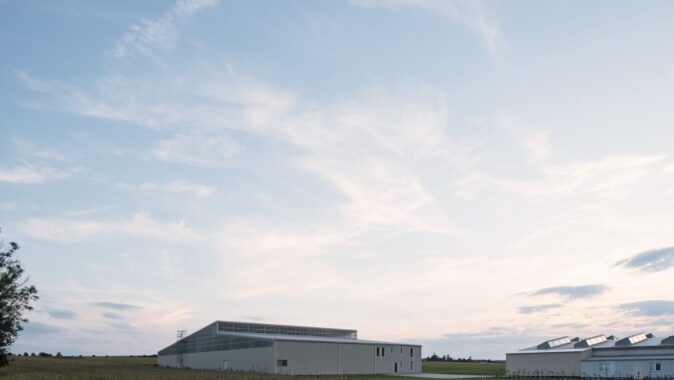

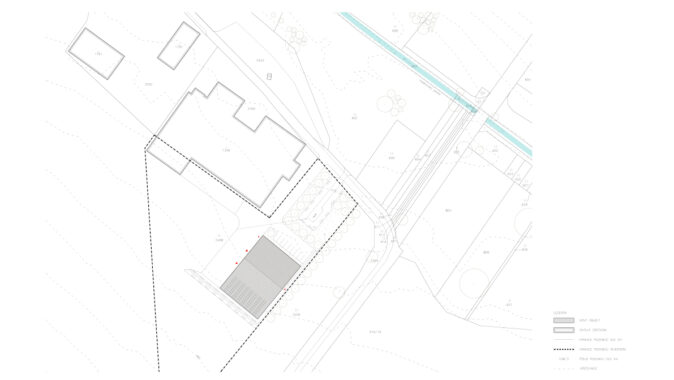

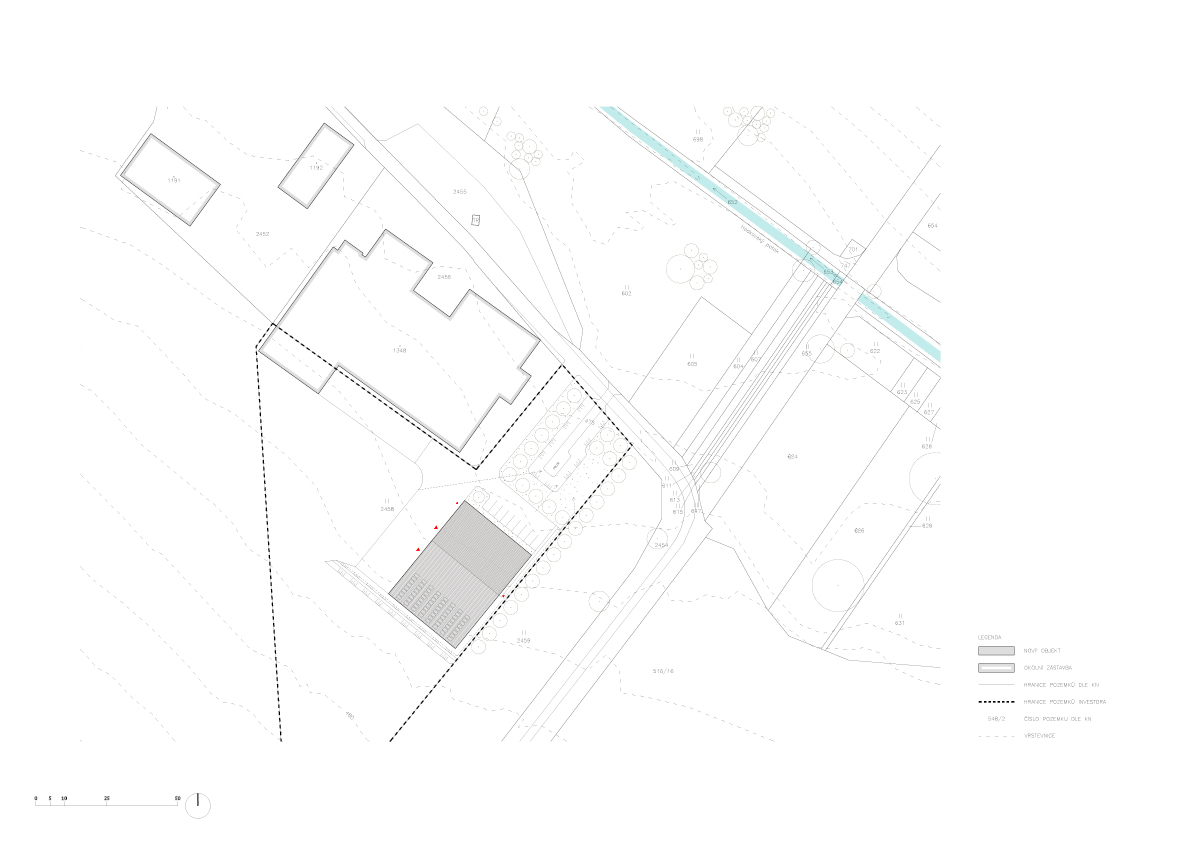

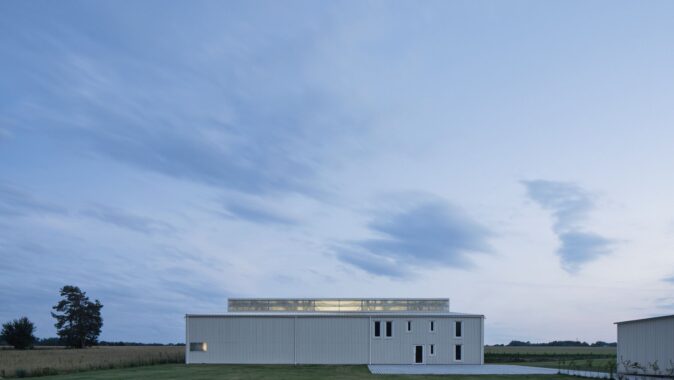

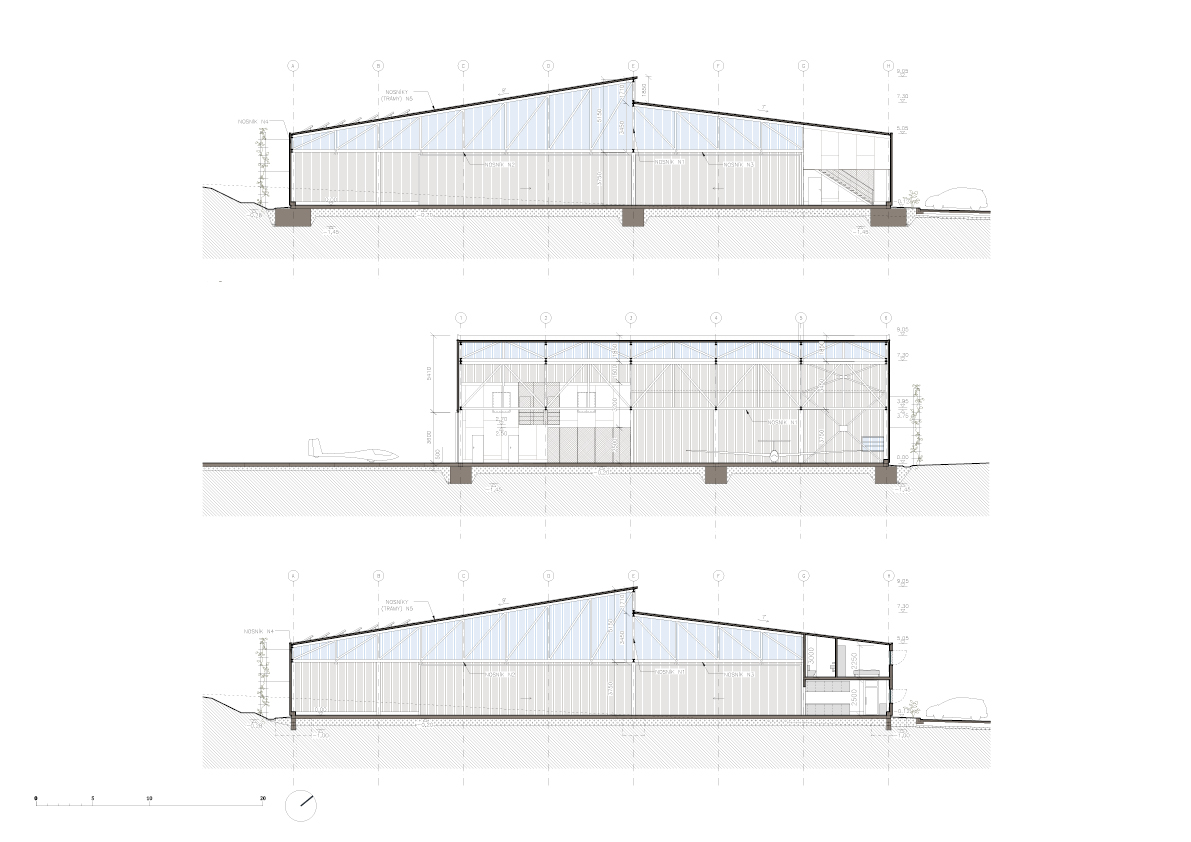

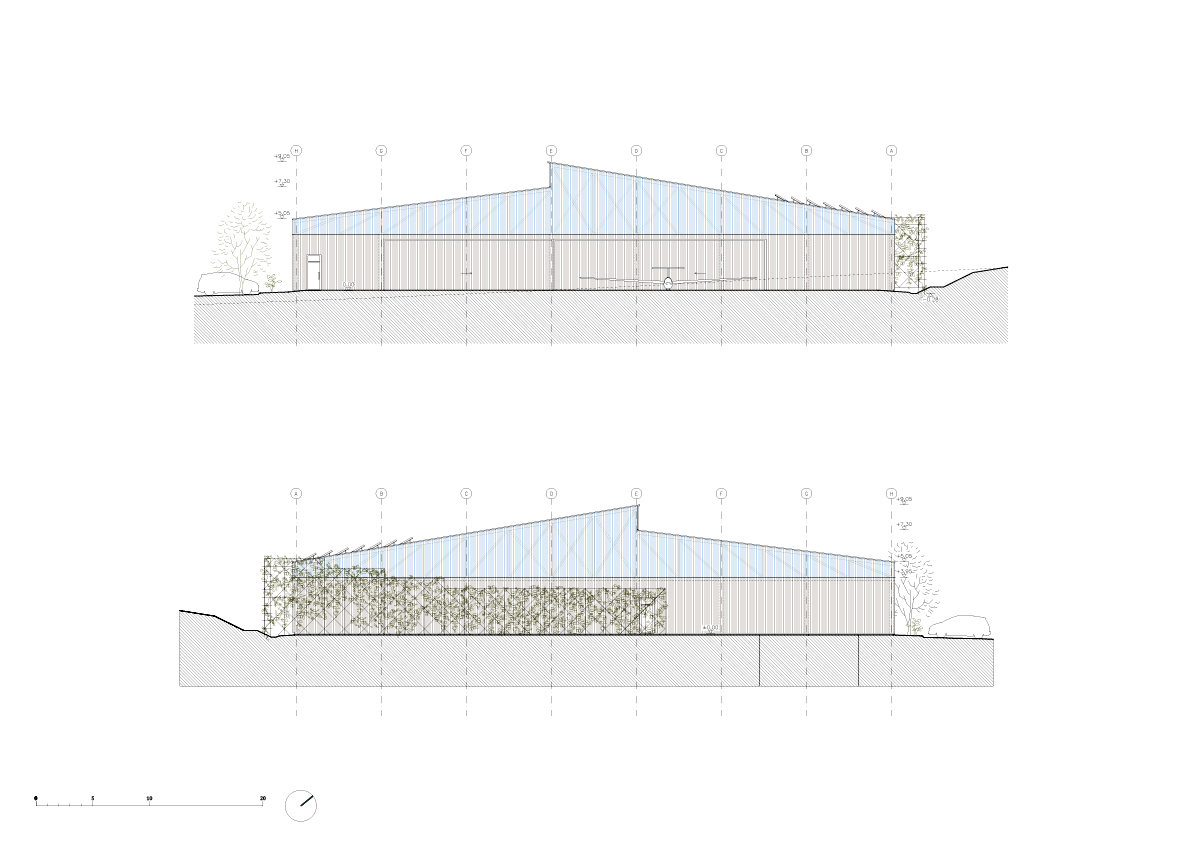

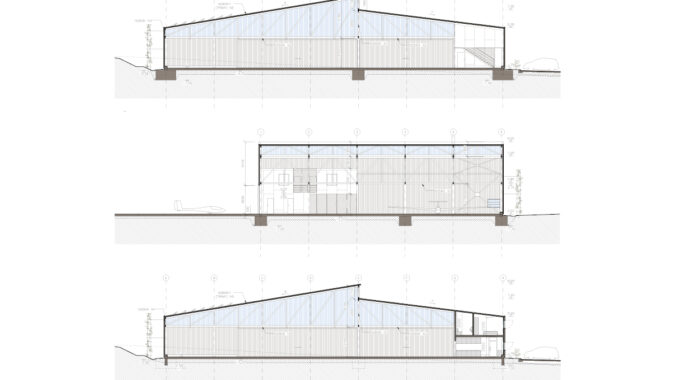

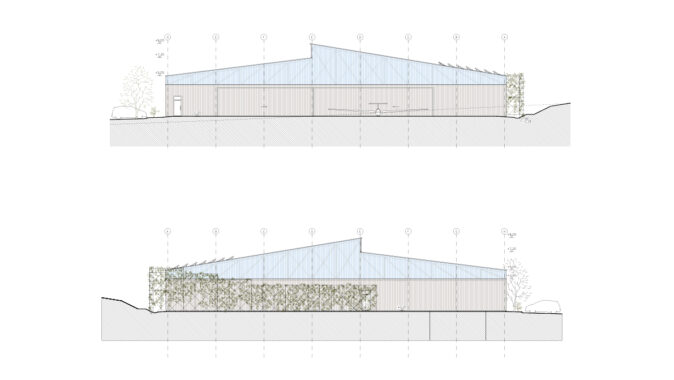

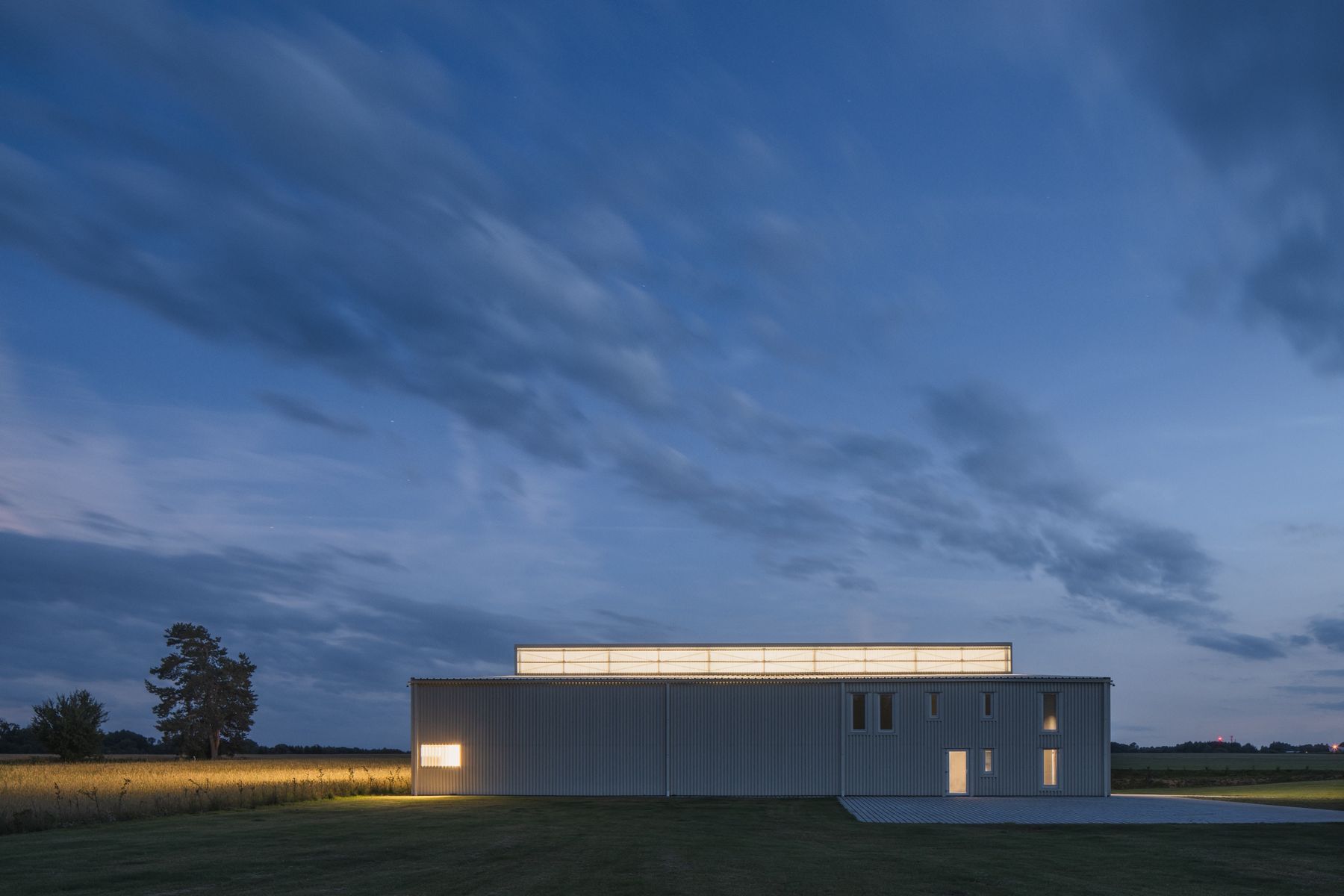

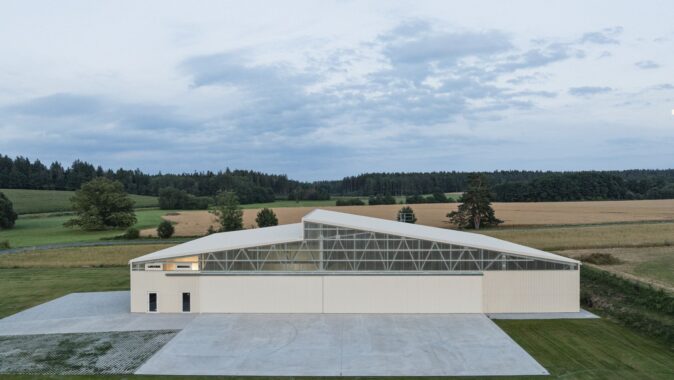

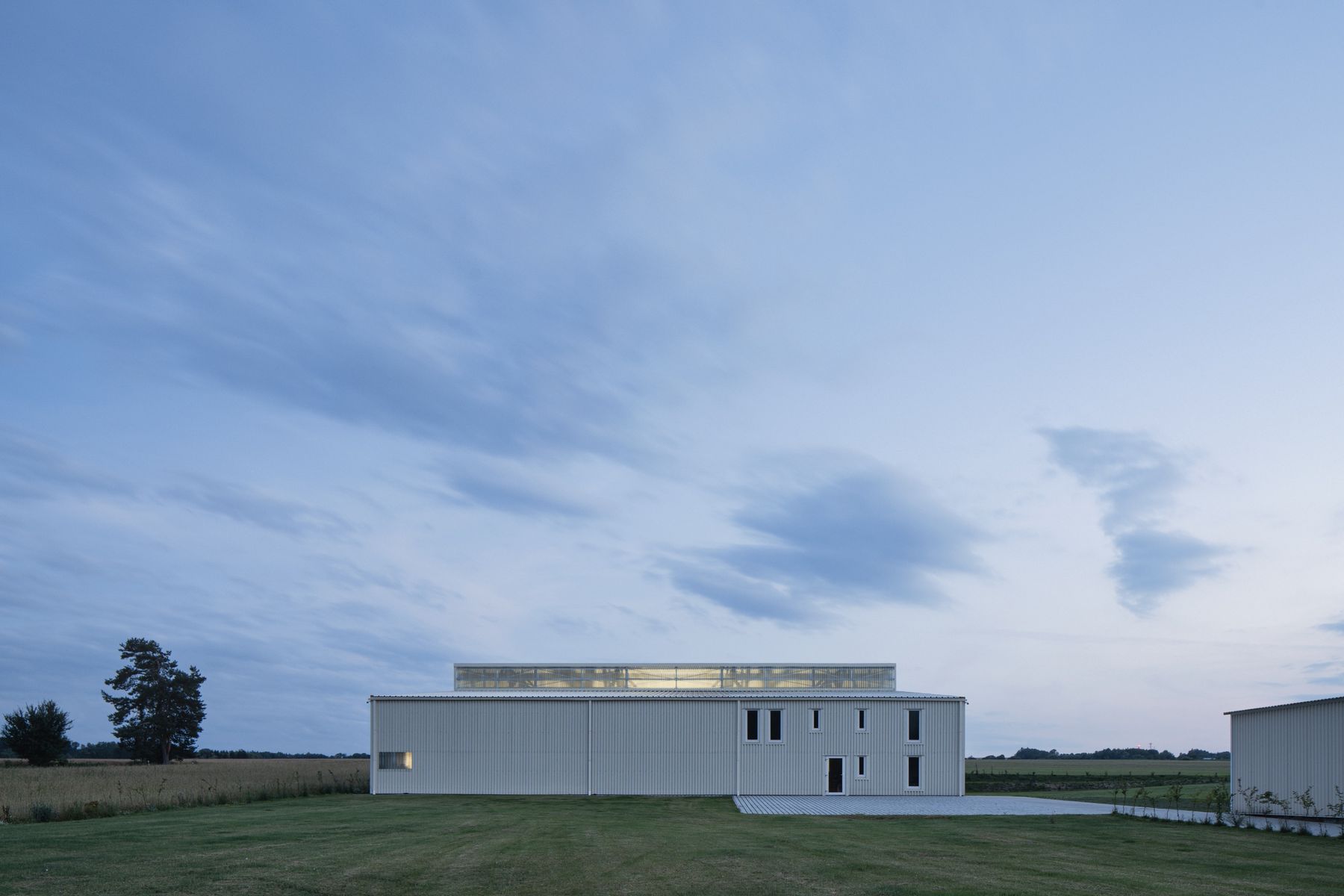

Při návrhu umístění, hmoty i dispozic je jednoznačně nejdůležitější krajinářské hledisko, které znamená rozhodnutí o usazení objektu do terénu, orientaci střešních rovin a jejich sklonu. Pro návrh jsou určující dva stávající geometrické prvky: stávající sklon terénu na pozemku a dále půdorysný „startovní bod“ v podobě rohu stávající výrobní haly. Hangár jsme usadili prakticky na polovinu výšky klesání, čímž vznikne dvoustupňový zářez na jižní straně a násyp do ztracena vyrovnaný na původní zeminu na té severní. Střešní roviny vycházejí z mírného sedlového tvaru stávajících budov. Přetažením jižní roviny o půl modulu nad tu severní vzniká svislý severní světlík.

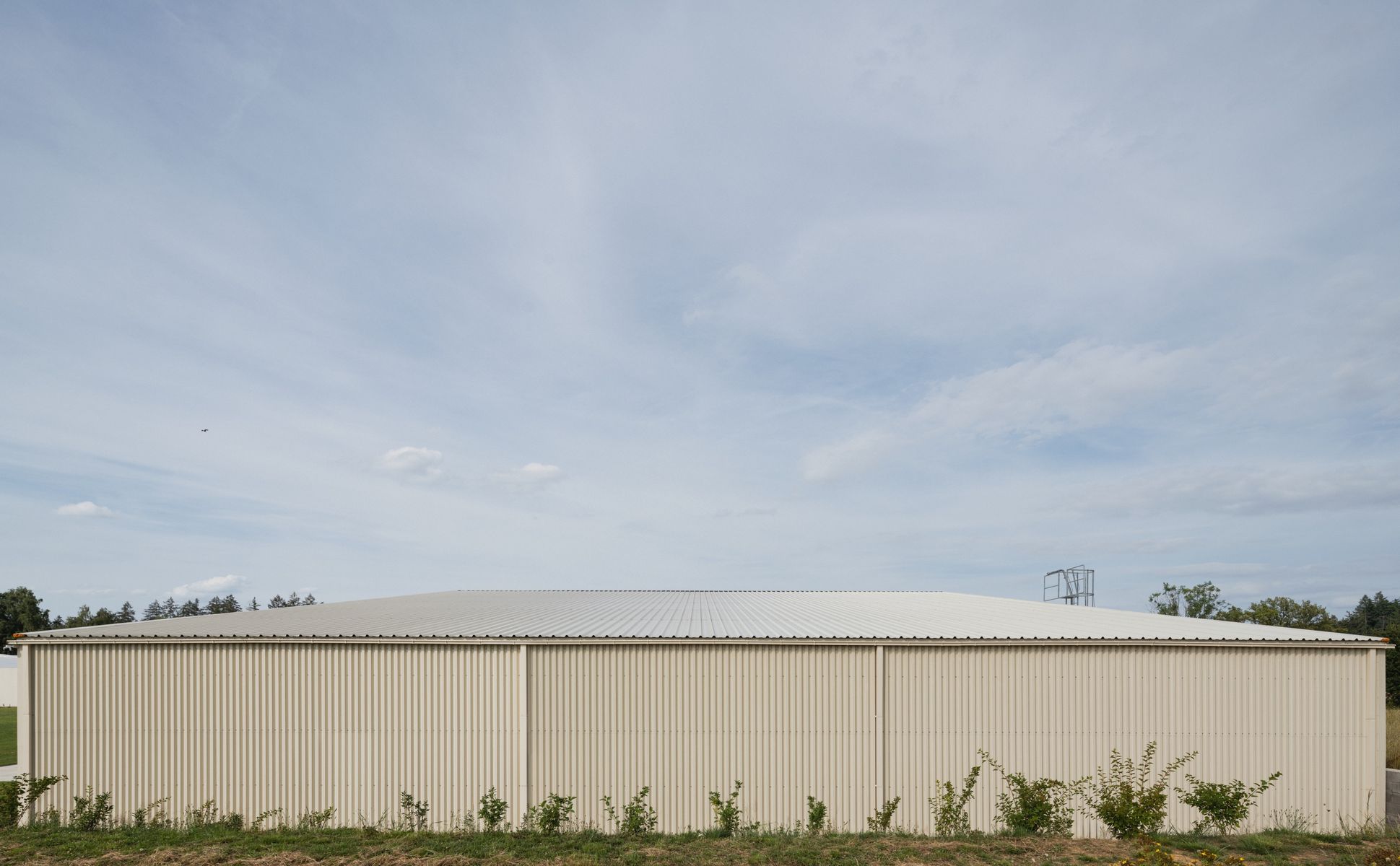

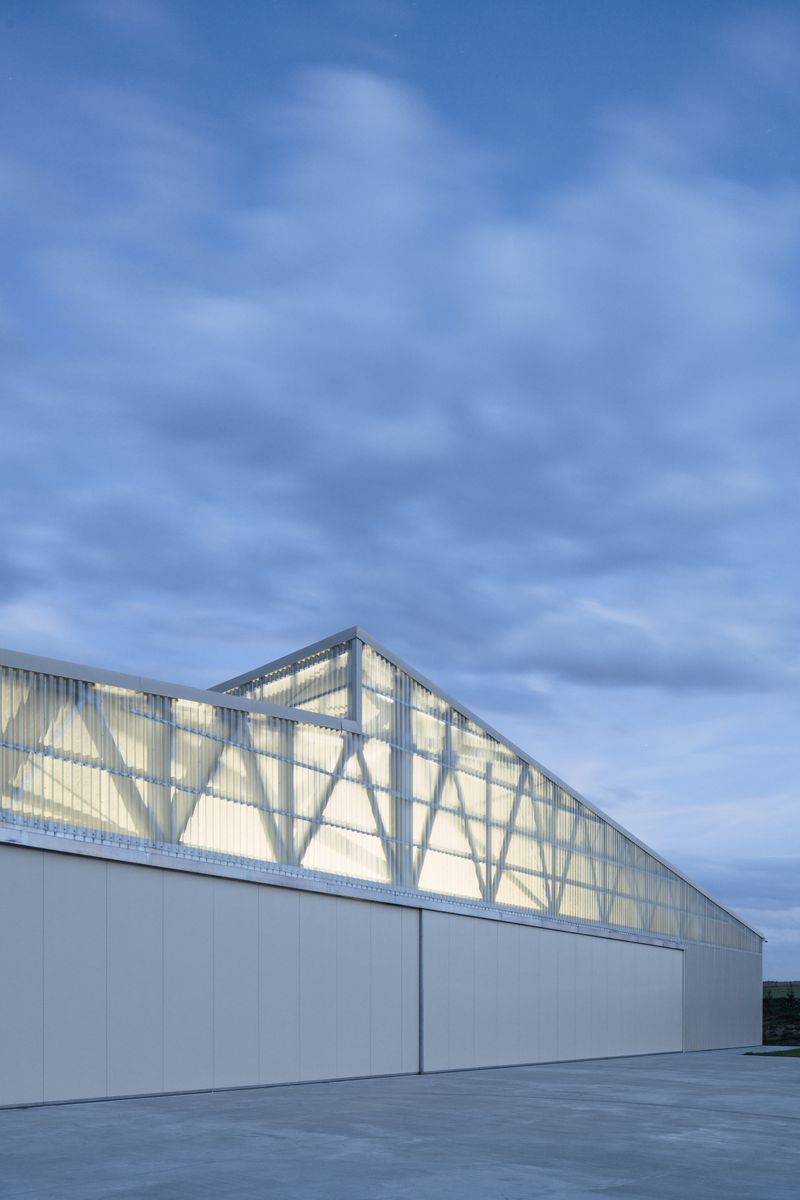

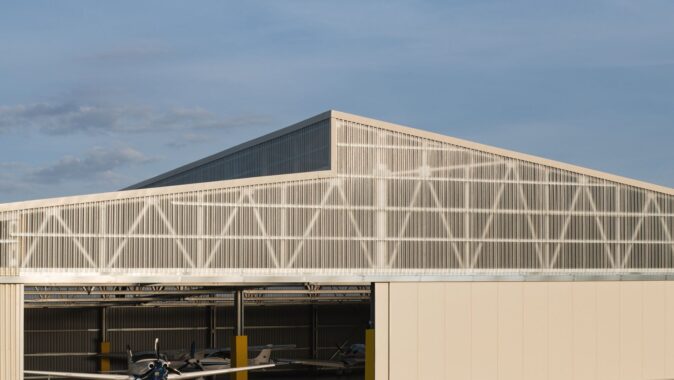

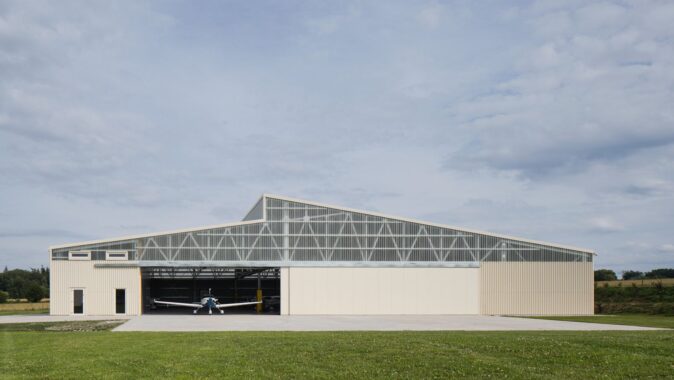

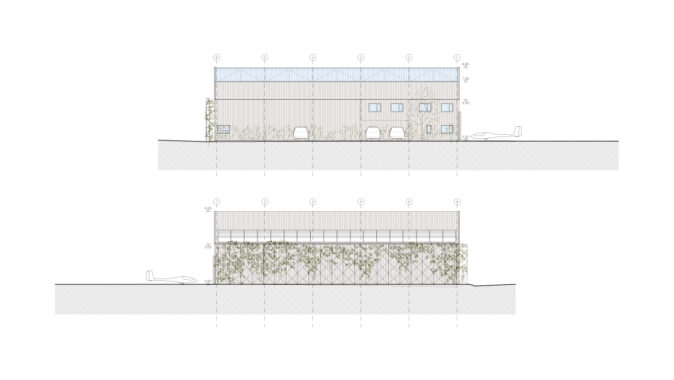

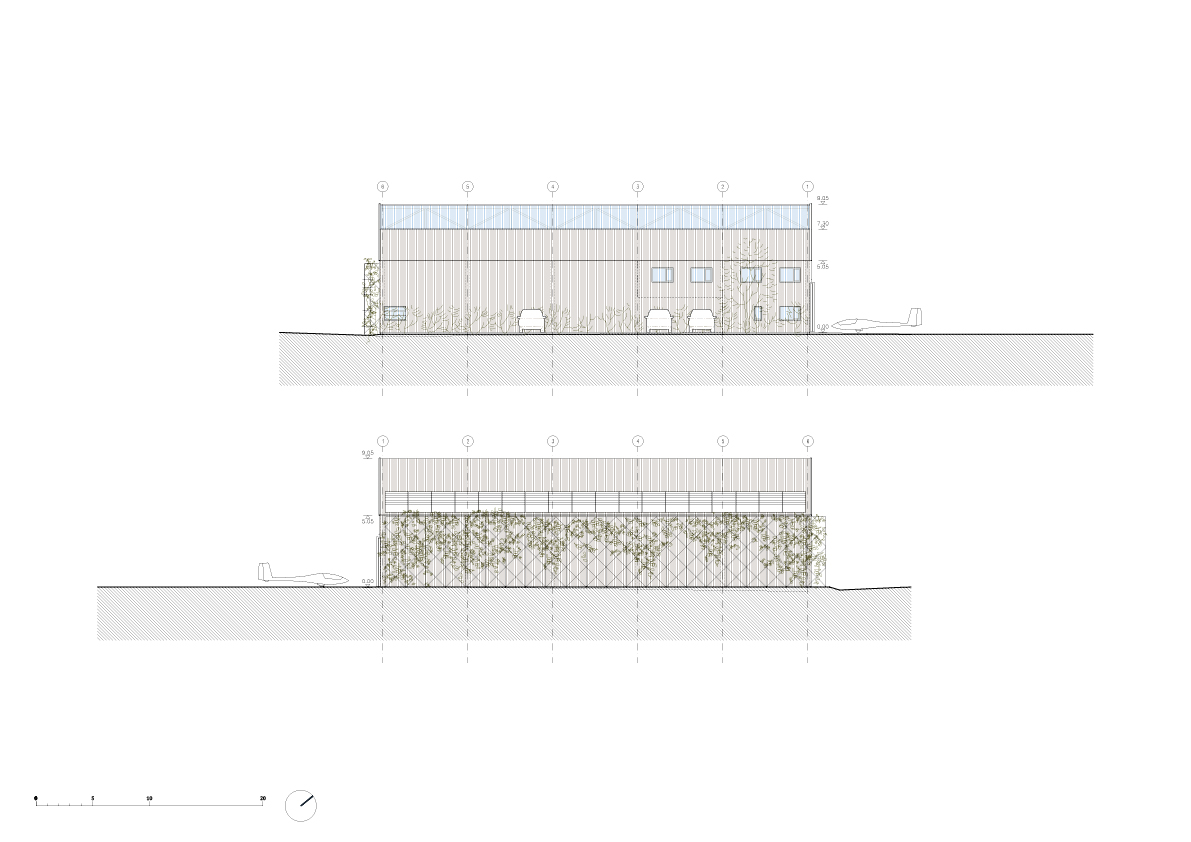

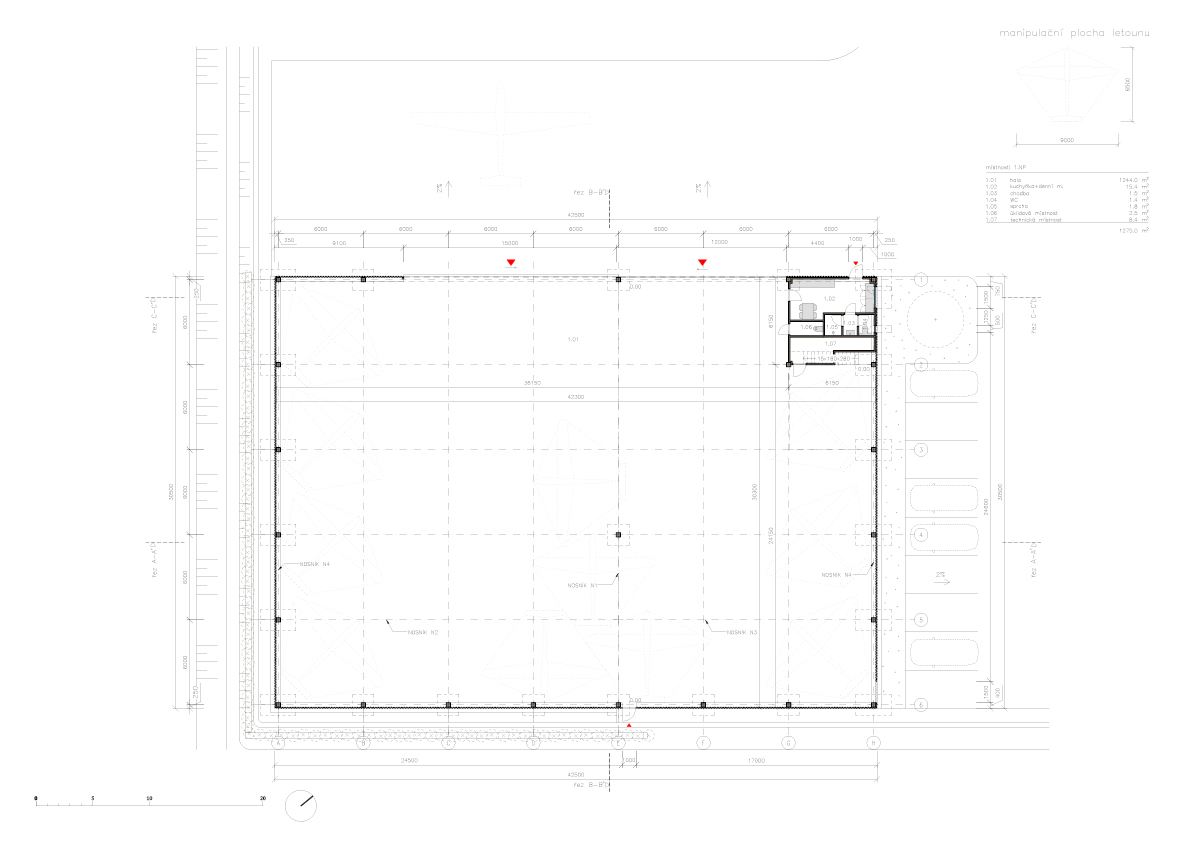

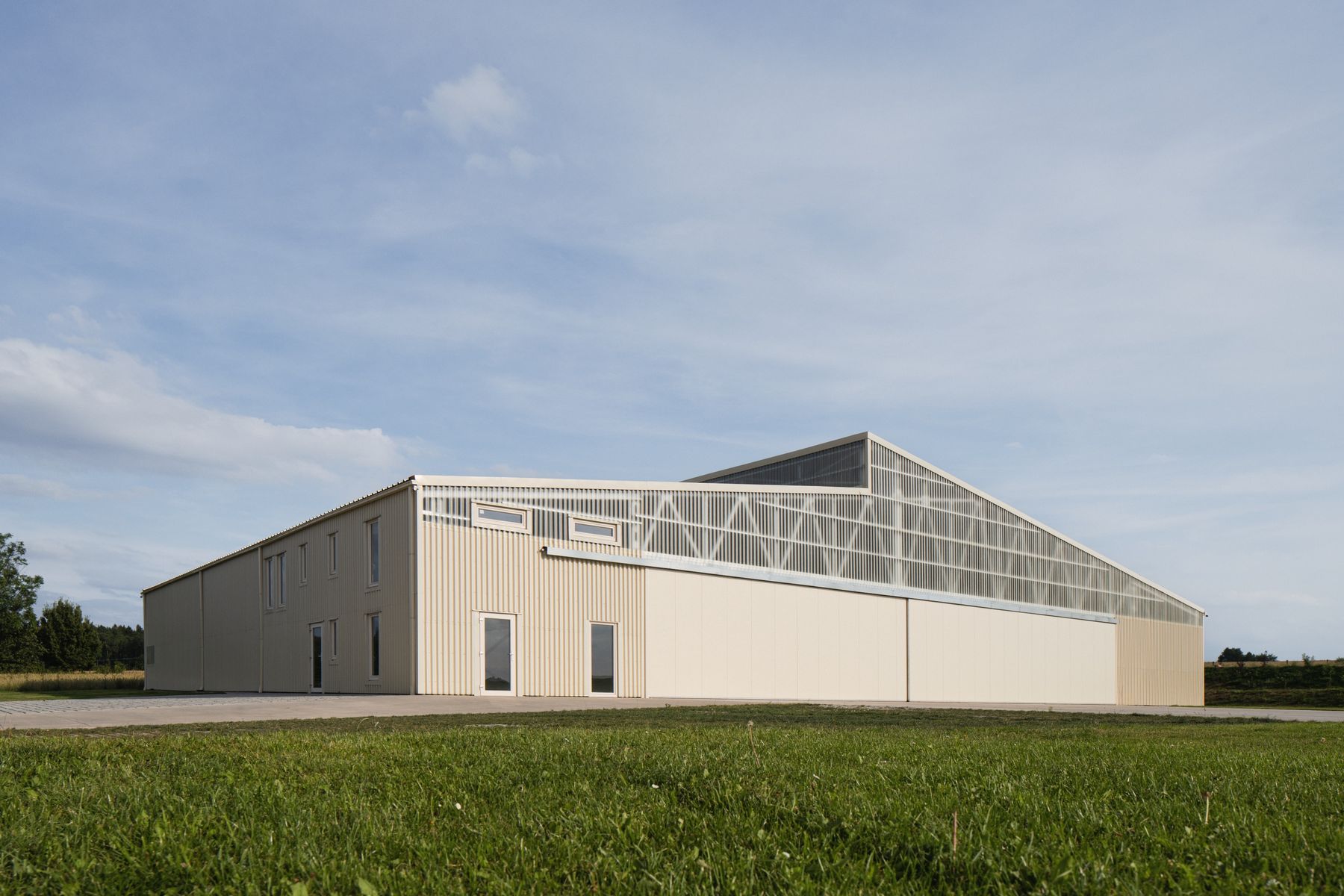

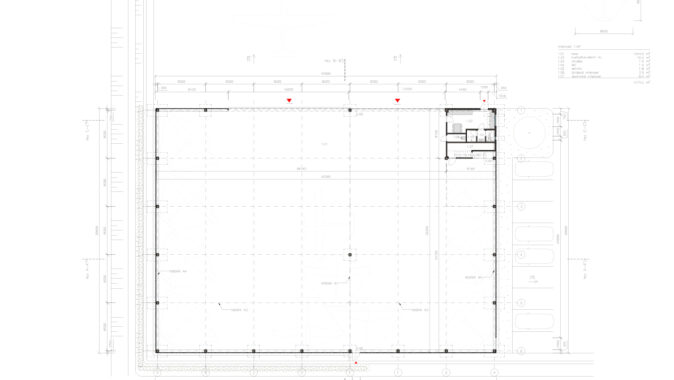

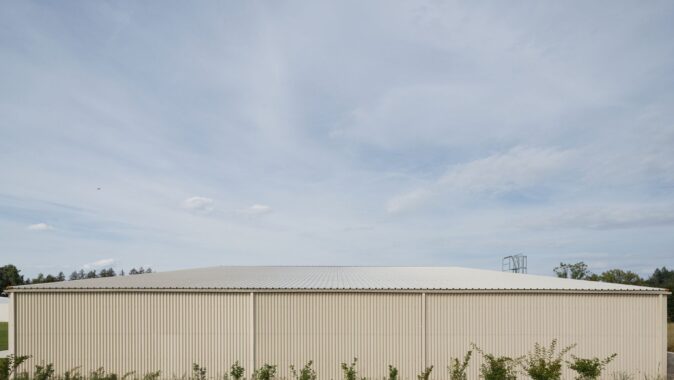

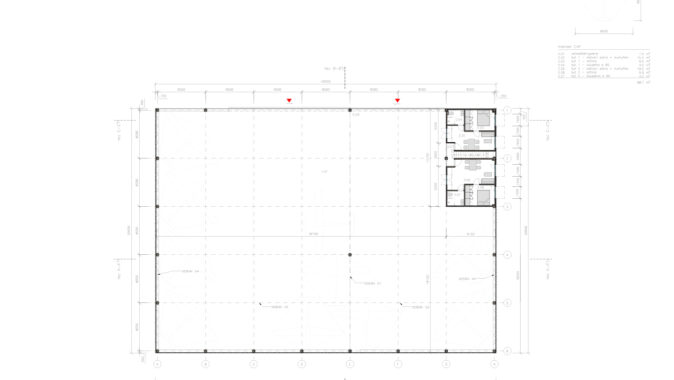

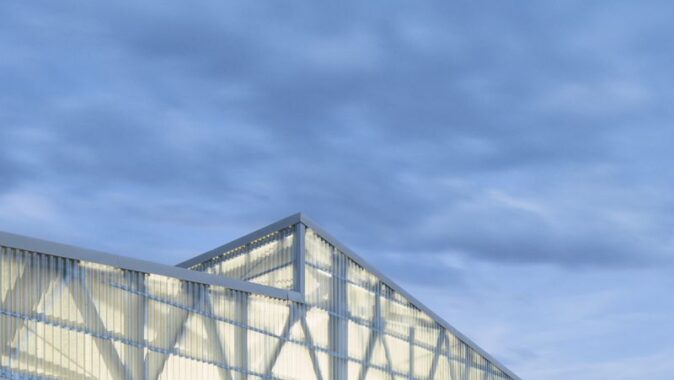

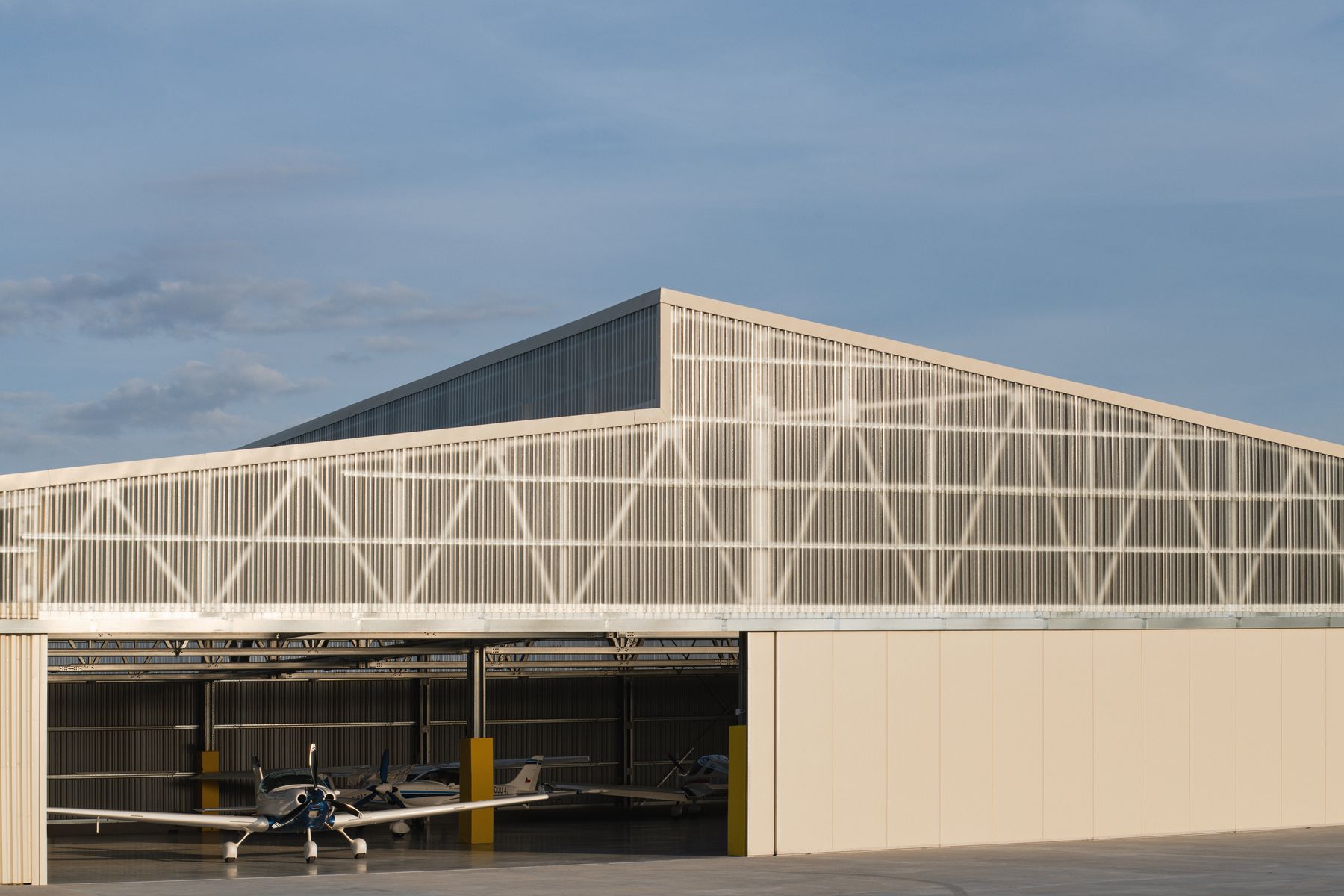

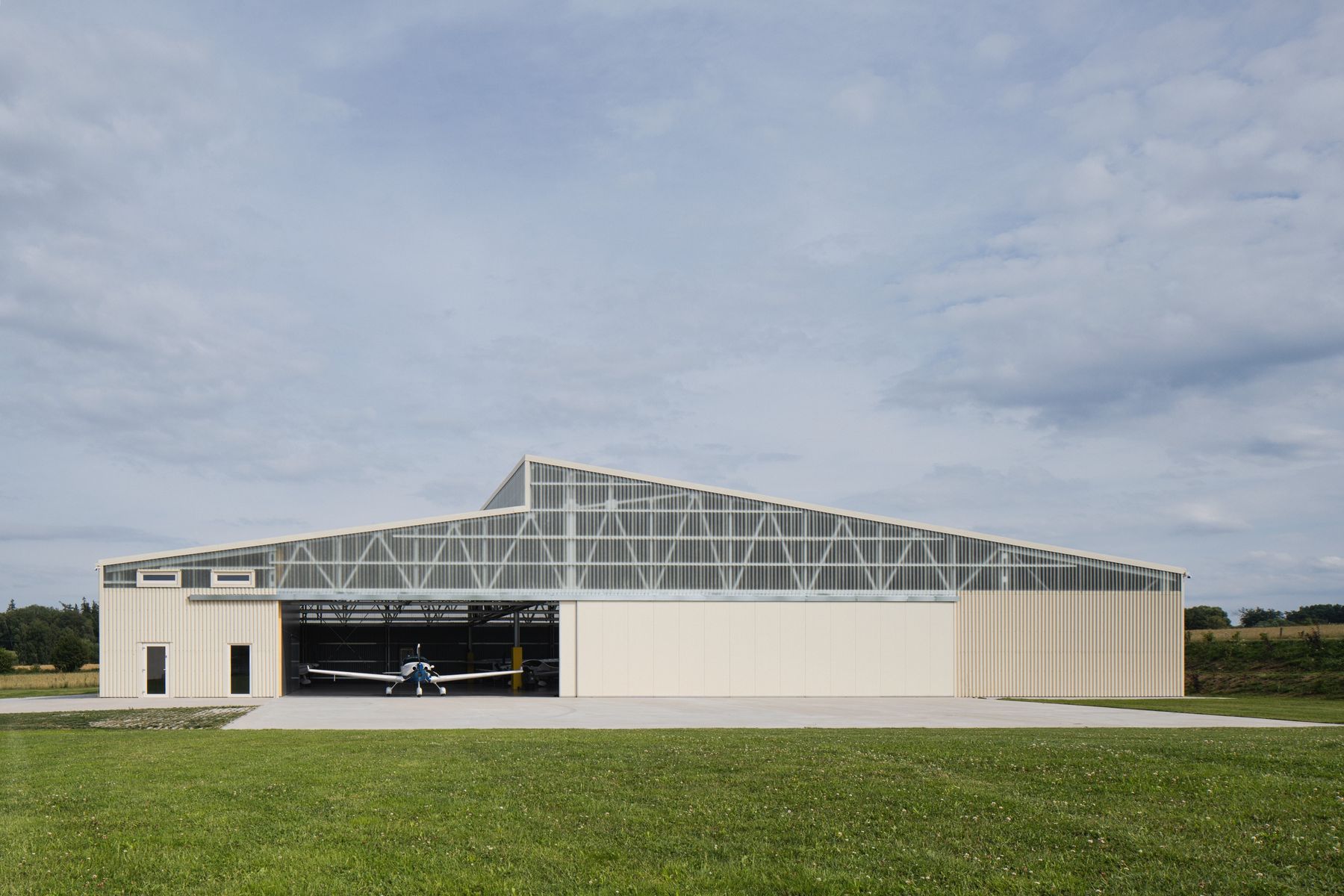

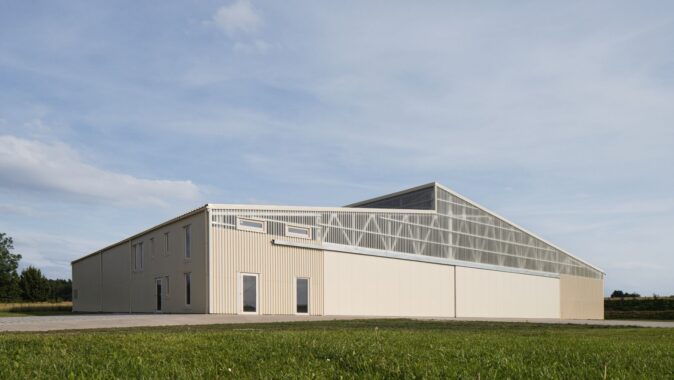

Kvalita je v jednoduchosti a jednotnosti materiálů fasády a střechy. K prosvětlení jsou navrženy laminátové translucentní svislé plochy s profilací shodnou s plechem. Dispoziční řešení v rámci prostoru 42×30 metrů charakterizuje:
- logistika letadel a omezení jejich případného poškození při manipulaci
- dva druhy vstupních vrat se specifickým nárokem, servis, trvanlivost řešení pojezdu a hmotnost vrat

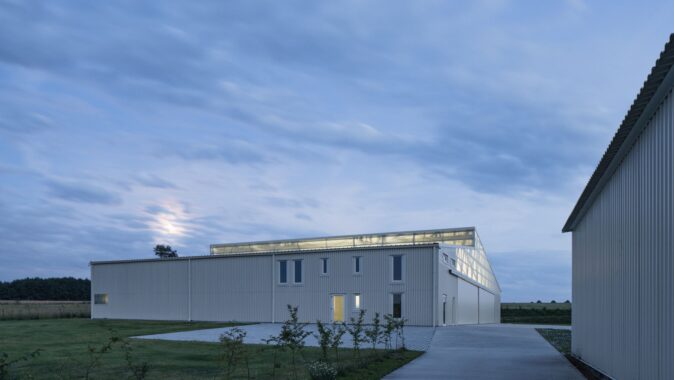

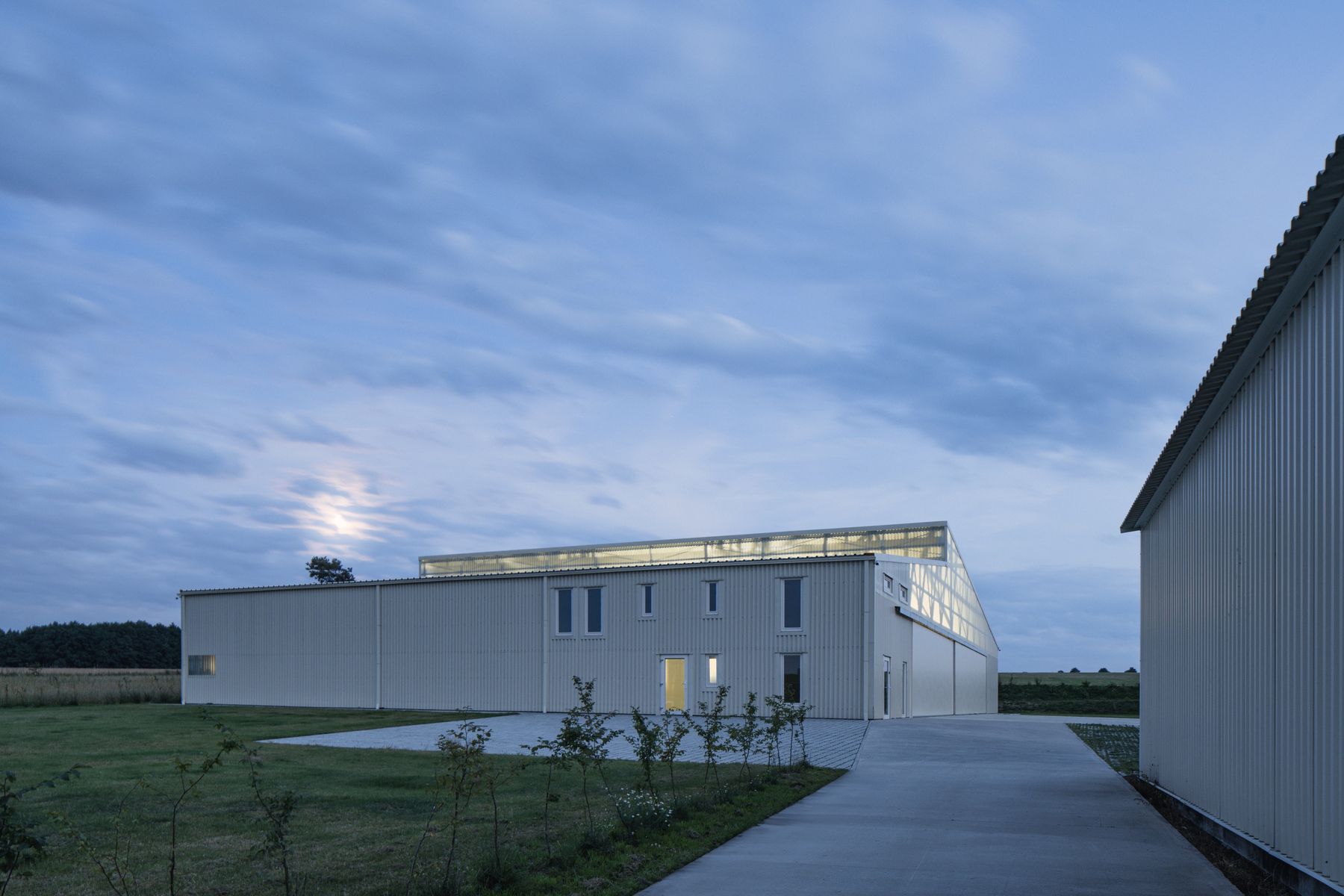

- malé ale dostačující zázemí pro personál či návštěvníky a v 2.NP dvě jednotky pro letní krátkodobý pobyt

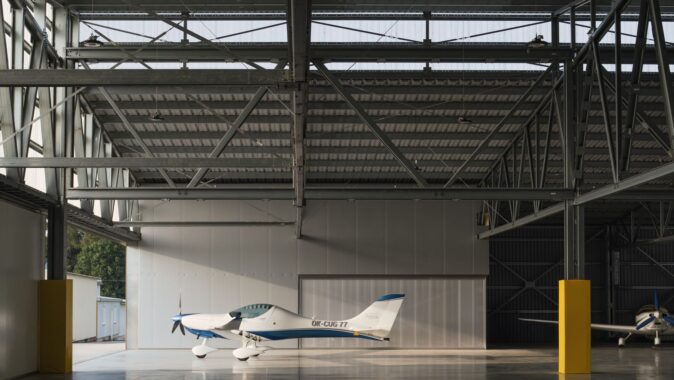

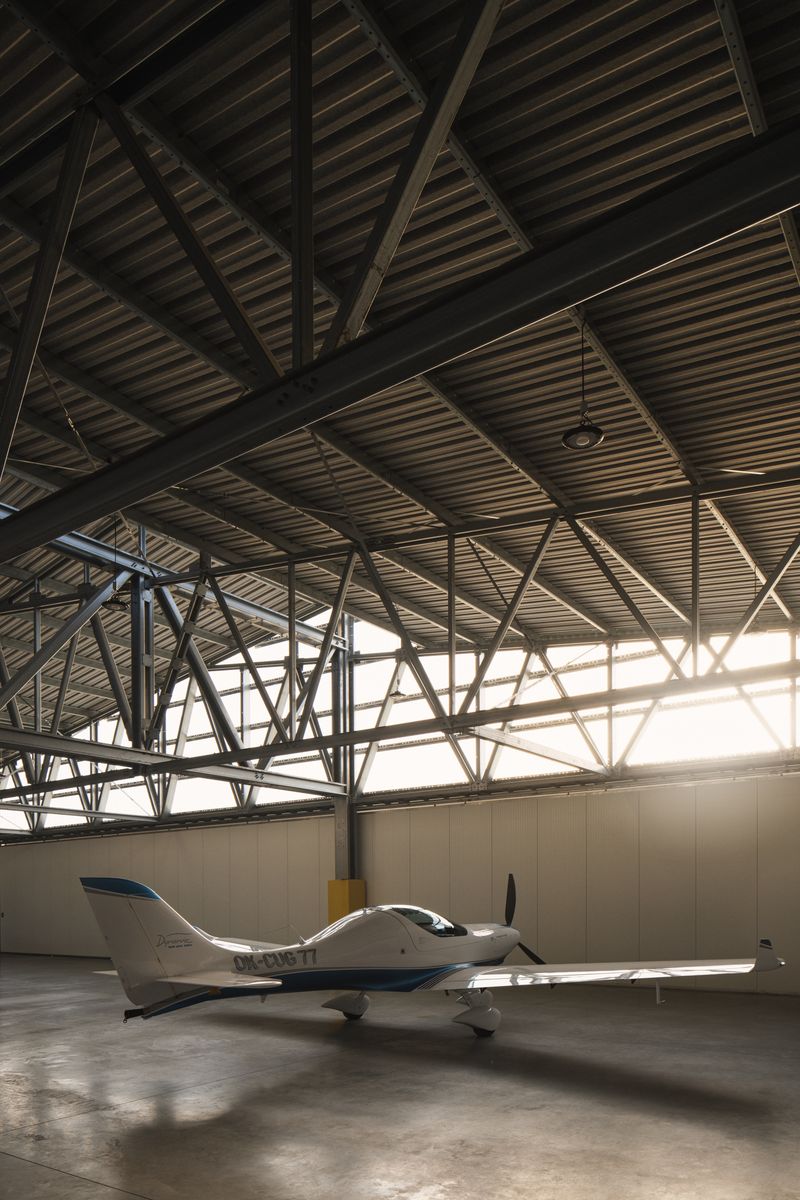

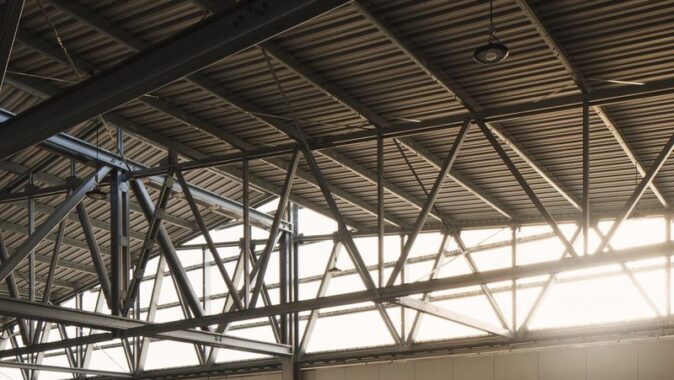

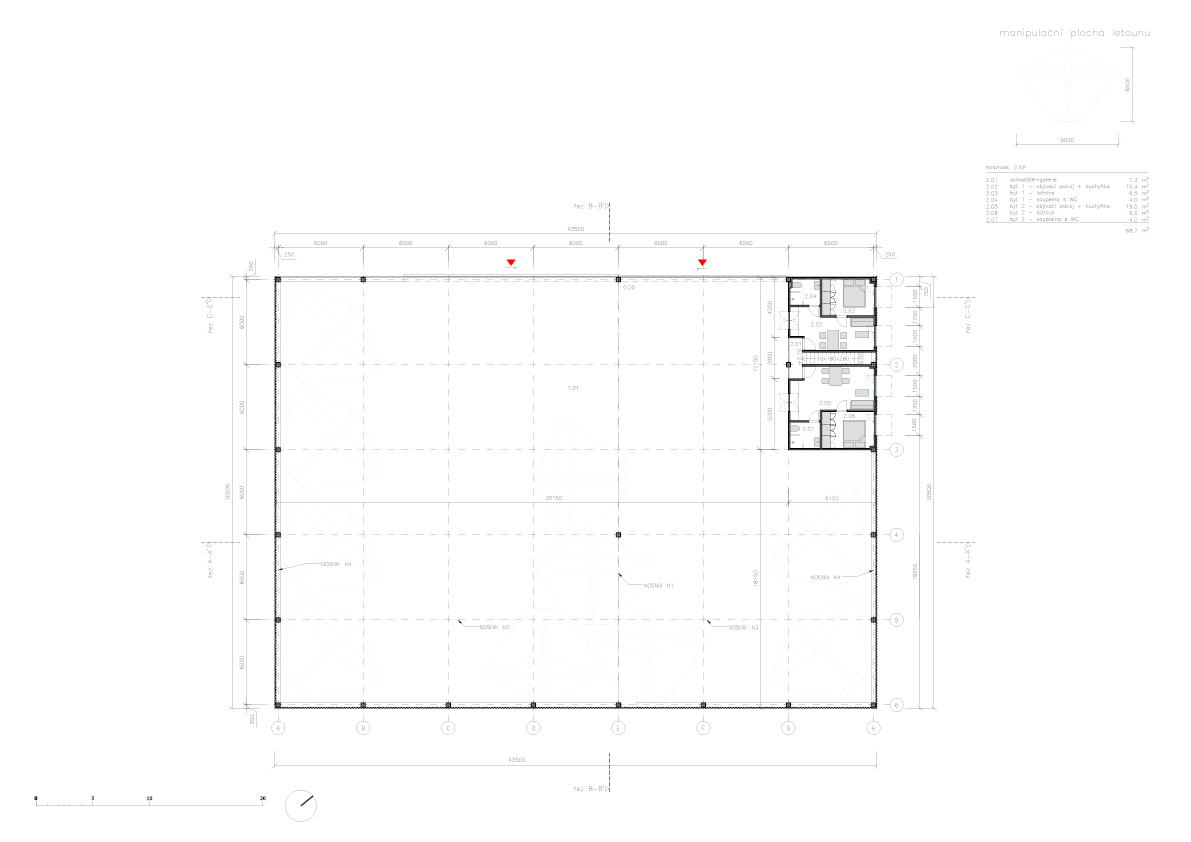

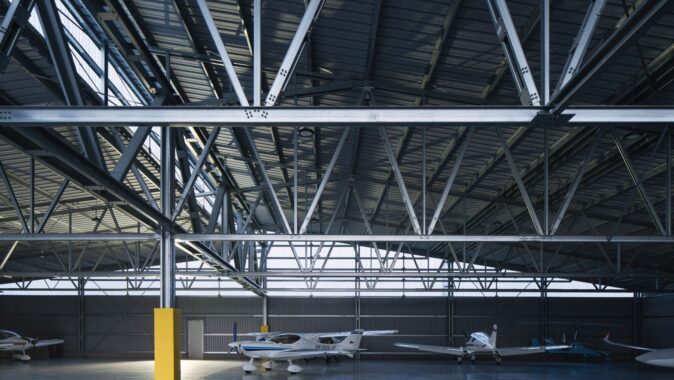

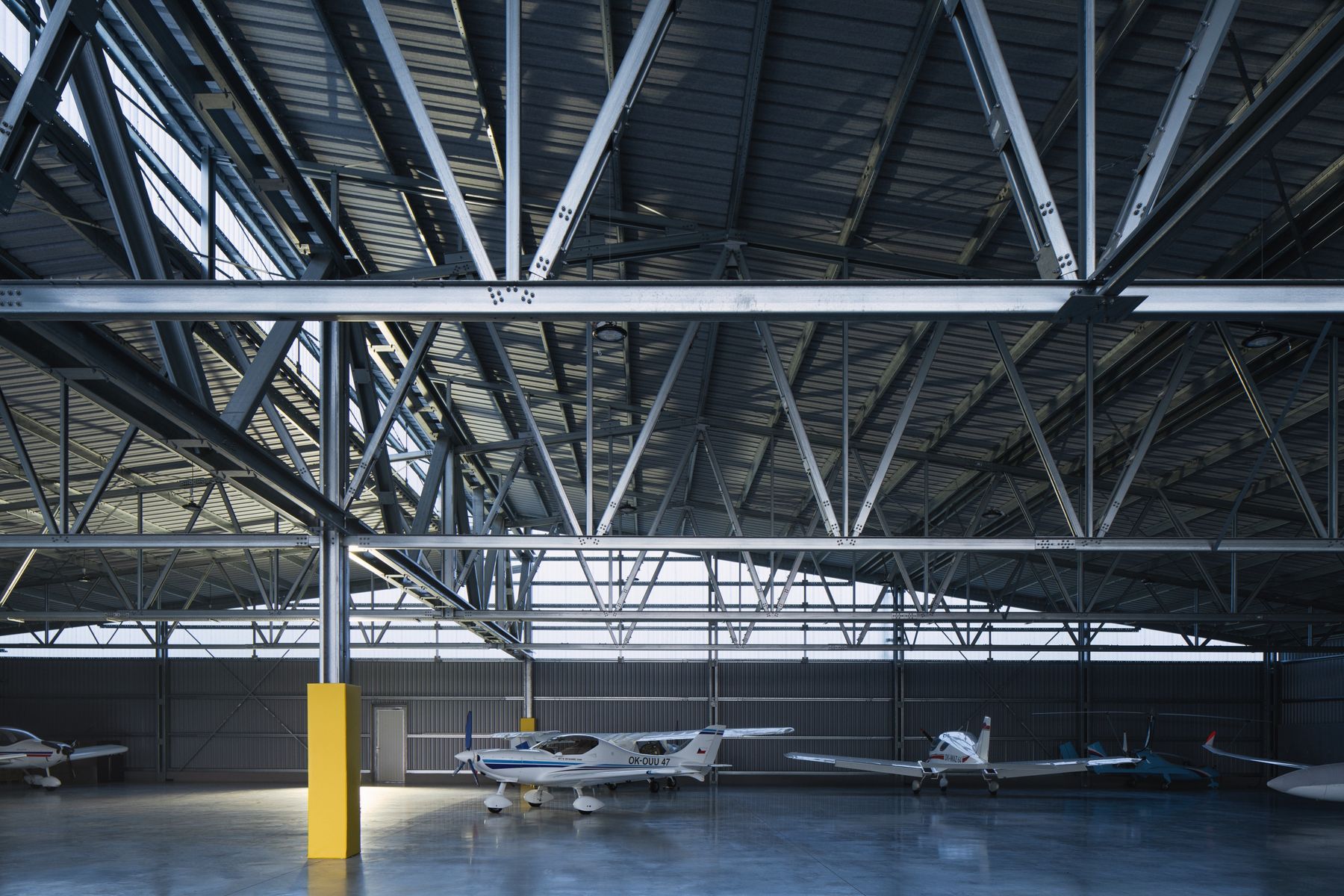

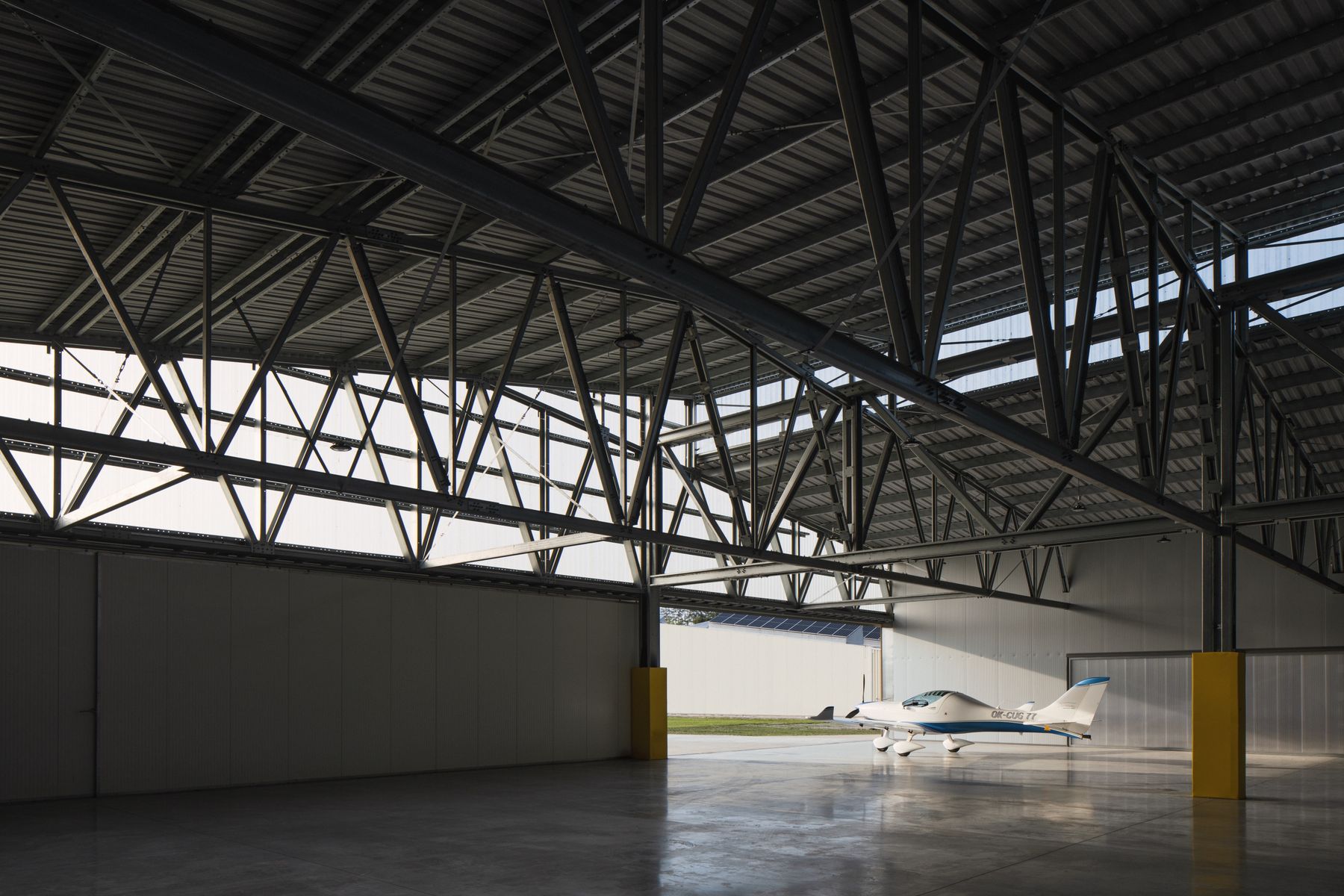

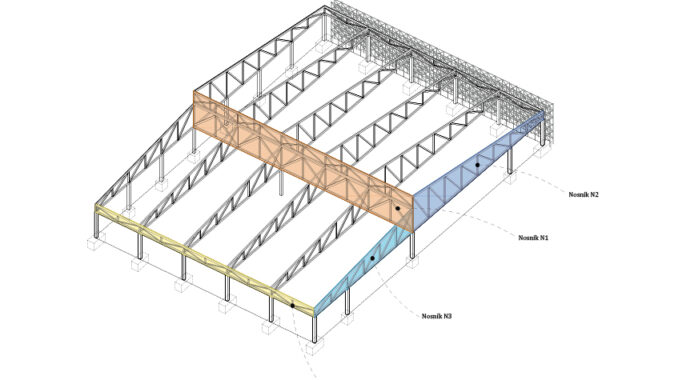

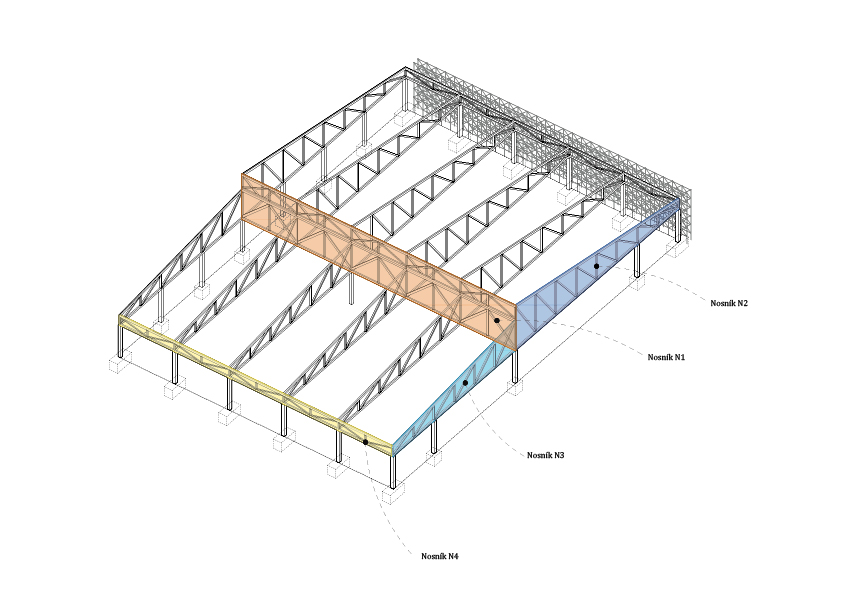

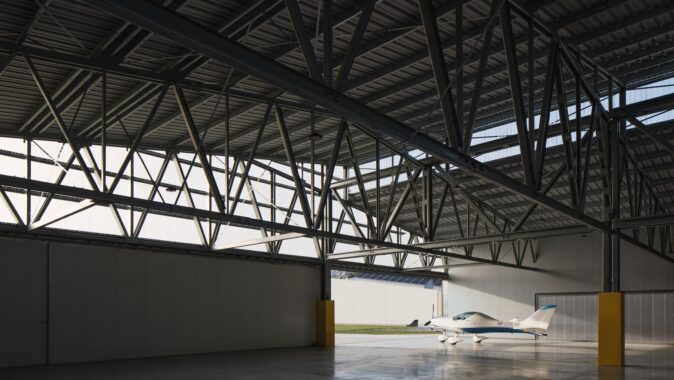

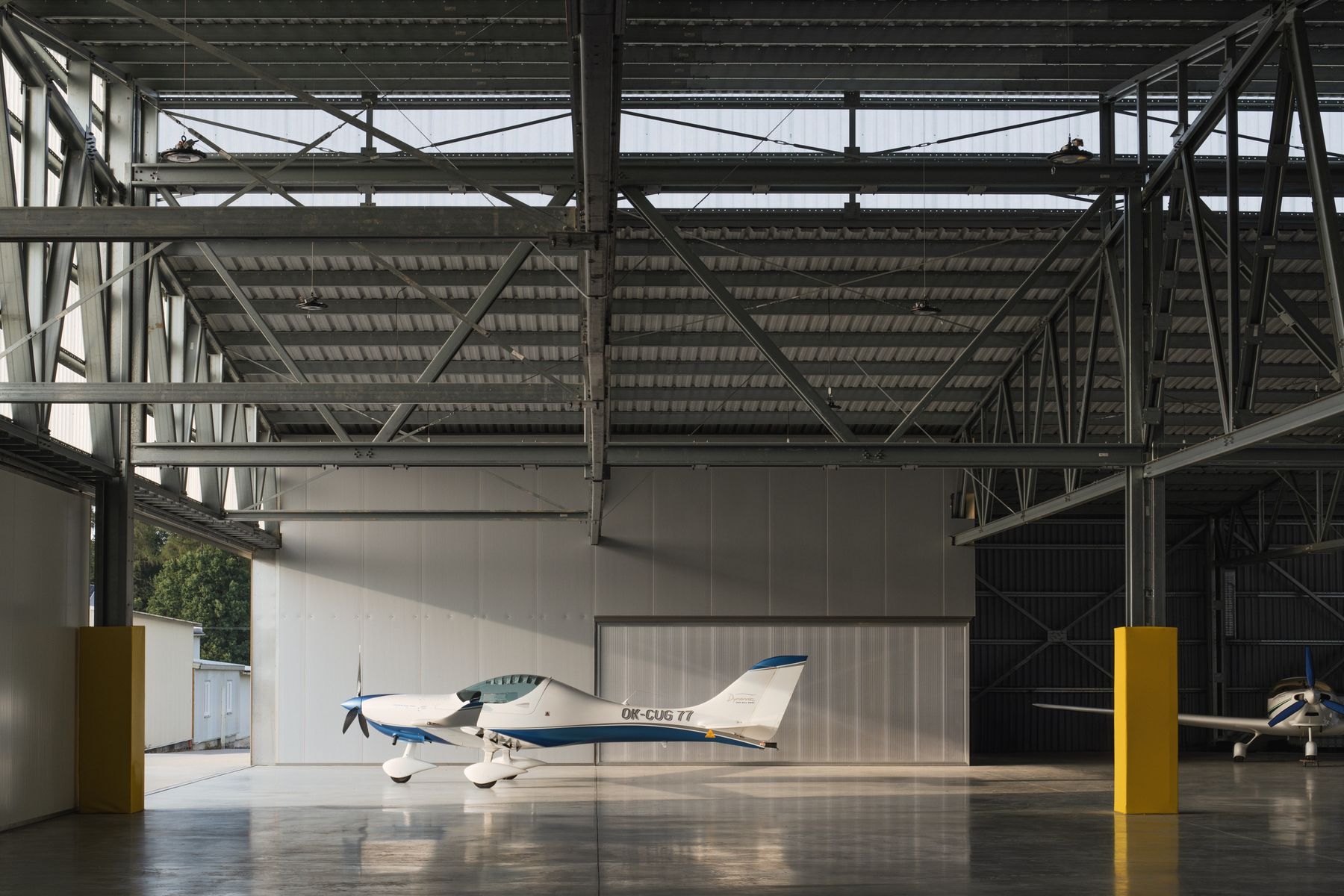

Velkou roli hraje statická stránka návrhu konstrukce, ekonomické hledisko výstavby a estetika svislých částí i celé nosné střešní konstrukce. Požadavky na manipulační prostor vyčistily půdorys rastru 5×7 čtverců (o stranách 6×6 m) tak, že zbyl pouze 1 sloup. Další sloupy jsou rozestaveny po obvodě a zavětrované v rozích diagonálami. Sloupy po obvodu nesou dvě osnovy 24 m a 18 m dlouhých nosníků. Obě tyto osnovy se potkávají asymetricky. Ve směru této osy je pnut nejvyšší a nejvíce zatížený nosník celé konstrukce, který je podepřen jedním, zmíněným sloupem. Pultové nosníky jsou po obvodu zavětrovány. Nosný systém je založen na základových patkách.
V oboru hospodaření s energiemi považujeme za důležité důsledné dotažení konceptu energeticky soběstačného ostrova do úspěšného a funkčního stavu. Objekt je napojen na vlastní vrt pitné vody se zásobníkem studené a elektrickým ohřevem teplé vody. Přípojka kanalizace bude ukončena vícekomorovým septikem s přepadem pročištěné vody skrze zemní filtr do vsaku.
Elektrická energie bude napojena na existující odběrné místo. Pevná přípojka bude pouze záložním zdrojem, pro svícení a malý ohřev vody bude v základu využívána energie z FVE uskladněna v bateriích. Kapacita FVE je nyní cca 10 kWp, pro svícení dostačující. V zimním období je zázemí vytápěno zářiči a elektrickými tělesy. Jako záložní zdroj poslouží pohyblivé zářiče pro lokální ohřev z baterií. Větrání v letních měsících bude zajištovat několik manuálních klapek a větracích otvorů. Přehřívání budou bránit zelené bariéry na jihozápadě a jihovýchodě, pomohou i nově vysazené listnaté stromy. Retence vody ze zpevněných ploch bude v poldru. Parkovací plochy pro automobily jsou dlážděny zatravňovacími prvky.
Autorská zpráva, kráceno
Místo stavby: Zbraslavice, okres Kutná Hora, Středočeský kraj
Autoři: Studio Raketoplán / Radek Vaňáč, Pavel Nalezený
Spoluautoři: Lukáš Bartheldi, Tomáš Hucek, Adéla Krídlová
Spolupráce: LLENTAB (statika); Iveta Dobřecká, Adam Bubla
Investor: Gramex
Dodavatel: LLENTAB, ATOS Ledeč nad Sázavou
Plocha pozemku: 11 618 m2
Zastavěná plocha: 1290 m2
Hrubá podlažní plocha: 1410 m2
Užitná plocha: 1350 m2
Obestavěný prostor: 8575 m3
Projekt: 2021
Realizace: 2022–2024
Foto: Petr Polák Studio
