Střešní nástavba ve formě sochařského díla
(22. 2. 2017) Len+K architekti
Střešní nástavba ve formě sochařského díla

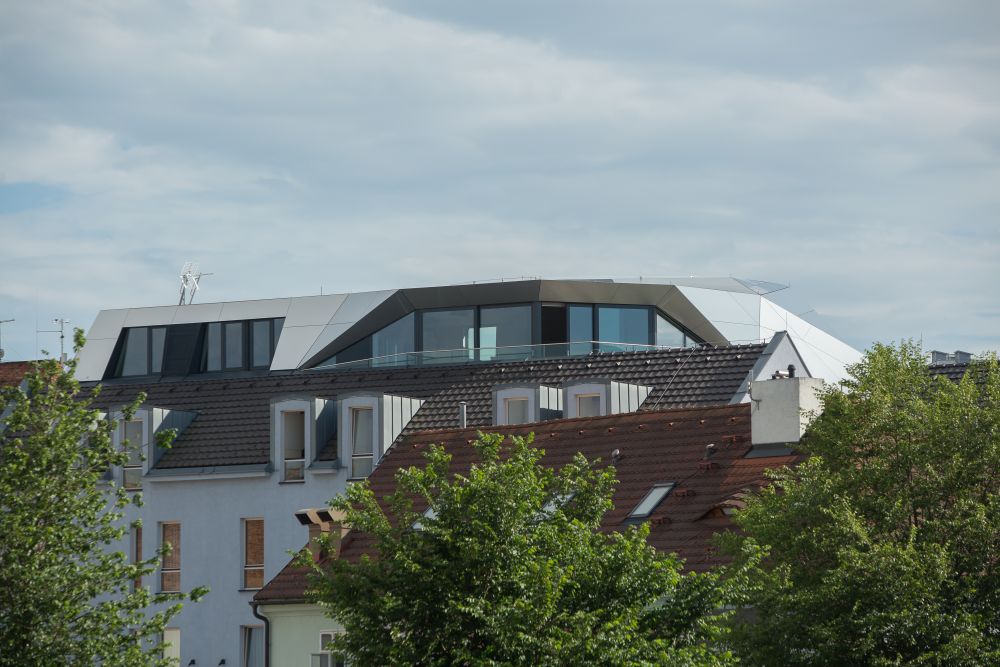

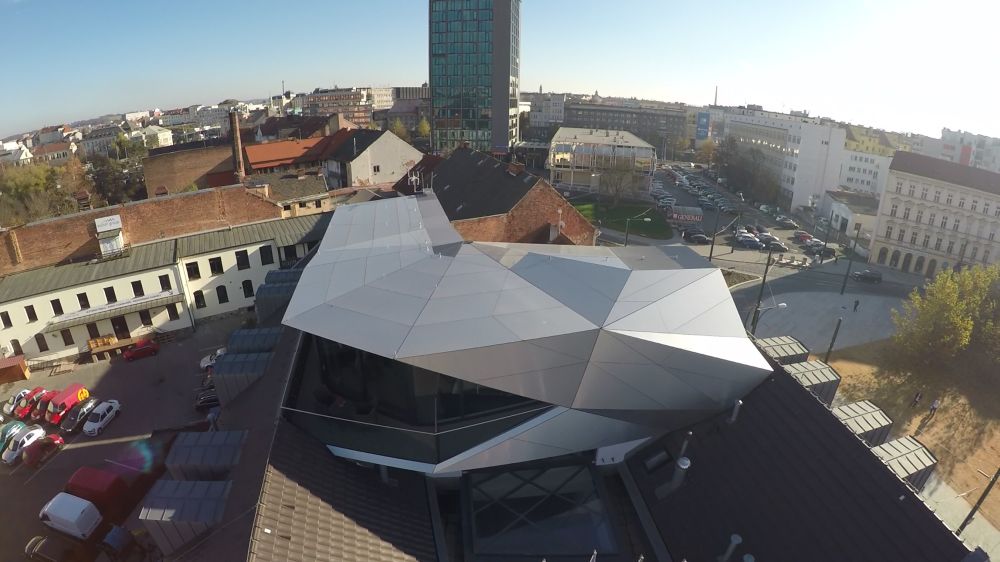

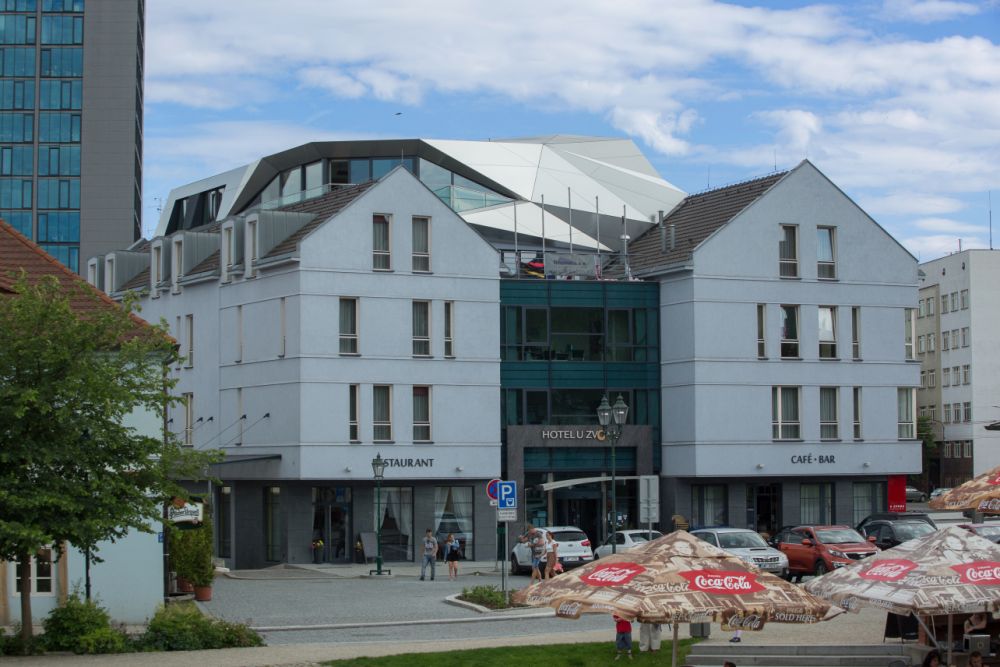

Nad hotelem U Zvonu v Plzni vznikla nástavba apartmánu,
kterou architekt Robert Leníček navrhl jako tvarově bohatou hmotu složenou z
trojúhelníkových segmentů. Její plášť se stále mění v závislosti na počasí – má
zrcadlící obklad, takže střízlivému a jednoduchému domu dodává dynamiku. Přesto
je tato ojedinělá nástavba, řešená v duchu novodobého kubismu,
v souladu s okolní střešní krajinou.
„Při návrhu jsme se snažili nenarušit kompaktní hmotu stávajícího objektu,
který byl de facto hmotově uzavřený a zároveň vytvořit nástavbu, která bude
působit lehkým a nekontrastním dojmem.
Naším záměrem tedy bylo vytvořit střechu ve formě mraku - krystalu, který
bude pracovat se světlem a odrazem. Díky progresivní architektuře a soudobým
materiálům se myslím podařilo doplnit střešní krajinu na okraji památkové
rezervace města Plzně kultivovaným způsobem,“ uvádí Robert Leníček.
Mrak nad Plzní

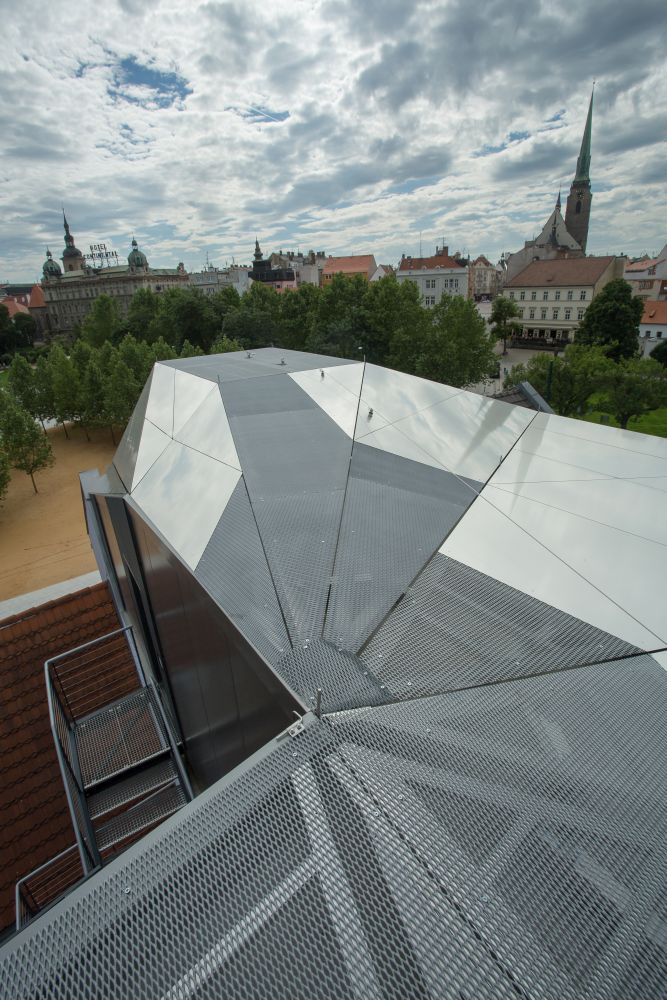

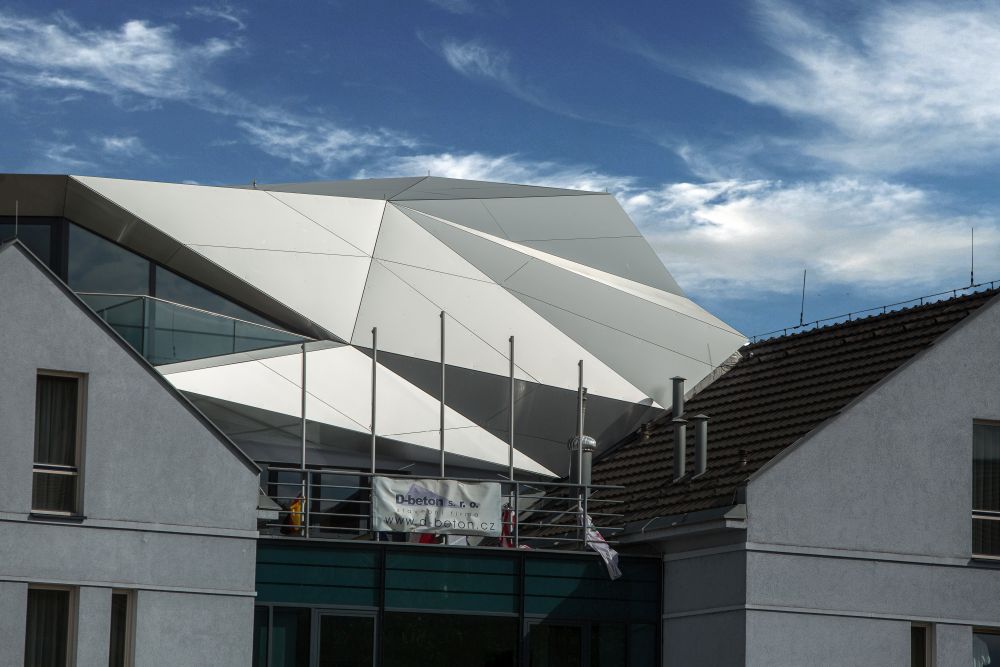

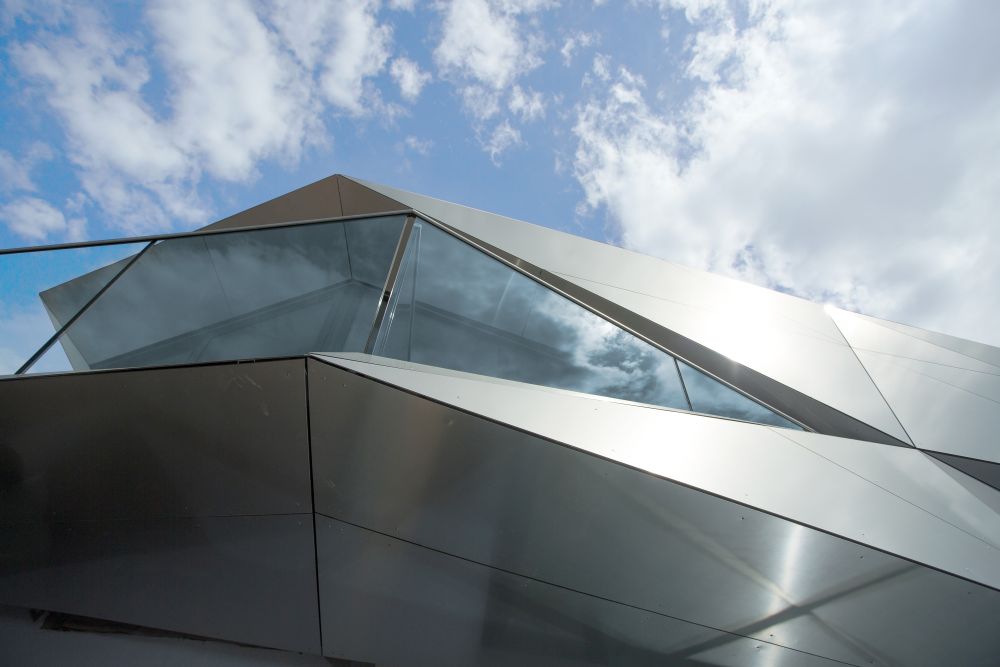

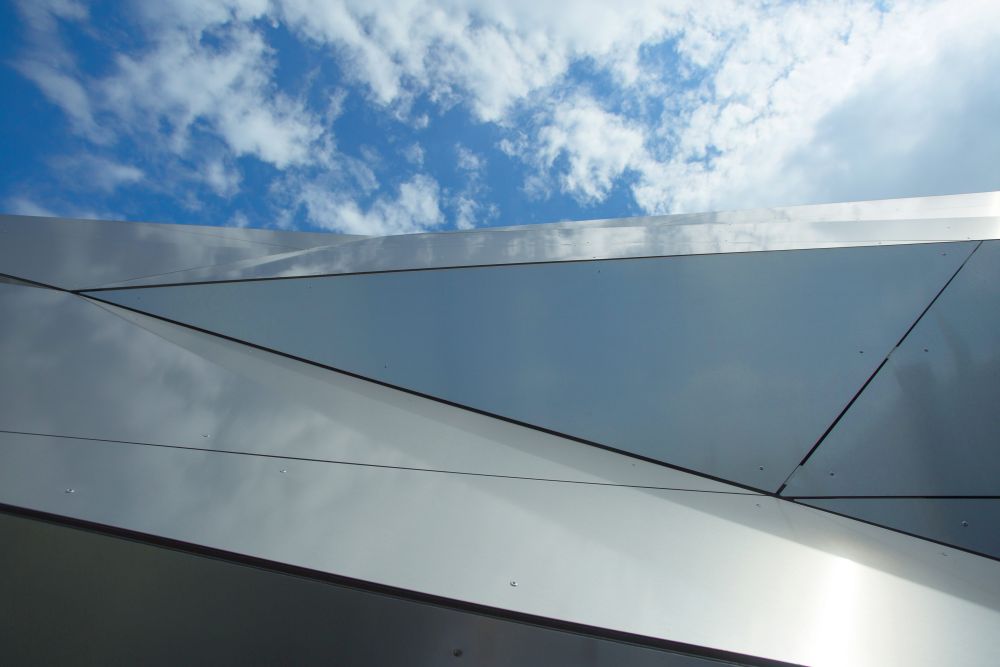

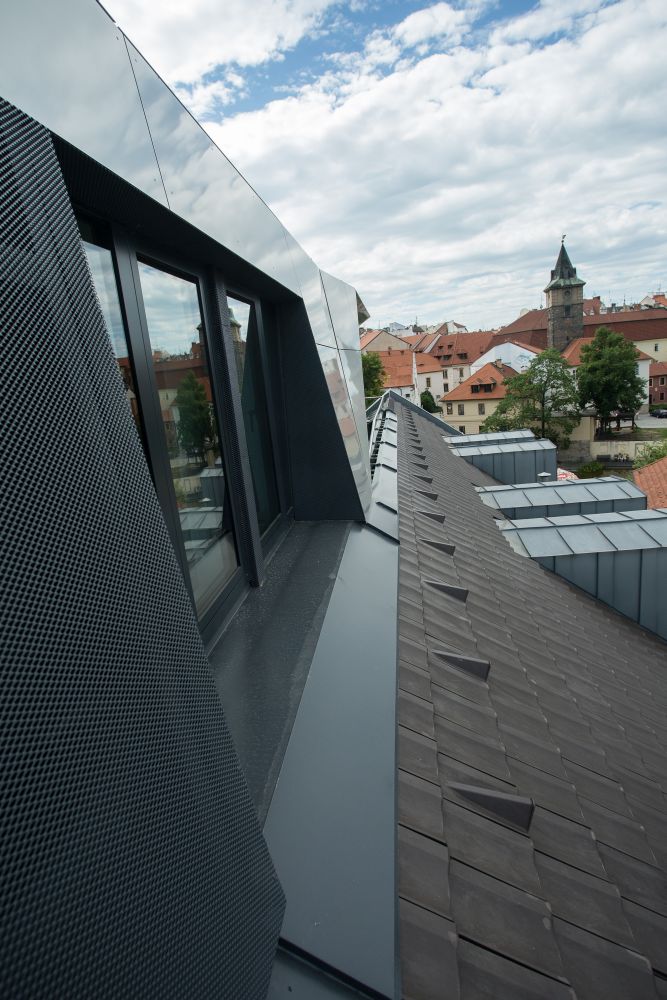

Střecha připomínající mrak je opláštěná zrcadlícím Alucobondem. Fasáda
nástavby tedy není řešena tradičním obkladem s jasně daným a neměnným povrchem,
ale její charakter se naopak v průběhu dne i noci stále mění. Lze říci, že
fasáda je vždy barevně i charakterově v souladu s barvou a charakterem oblohy a
nikoliv v obvyklém rozporu těžká stavba - lehká obloha. Díky různému natočení
trojúhelníkových ploch navíc dochází k zrcadlení oblohy, které se také mění ve
vztahu k pozici pozorovatele. Tímto řešením se hmota střešní nástavby odlehčila
a odpoutala od stavby hotelu.
Při vytváření návrhu autoři dbali na dokonalé provedení styku a rozhraní
trojúhelníkových segmentů, aby byly spáry co nejmenší a vždy na sebe
navazovaly. Velkou výzvou byla volba intenzity zrcadlícího efektu, kdy byla

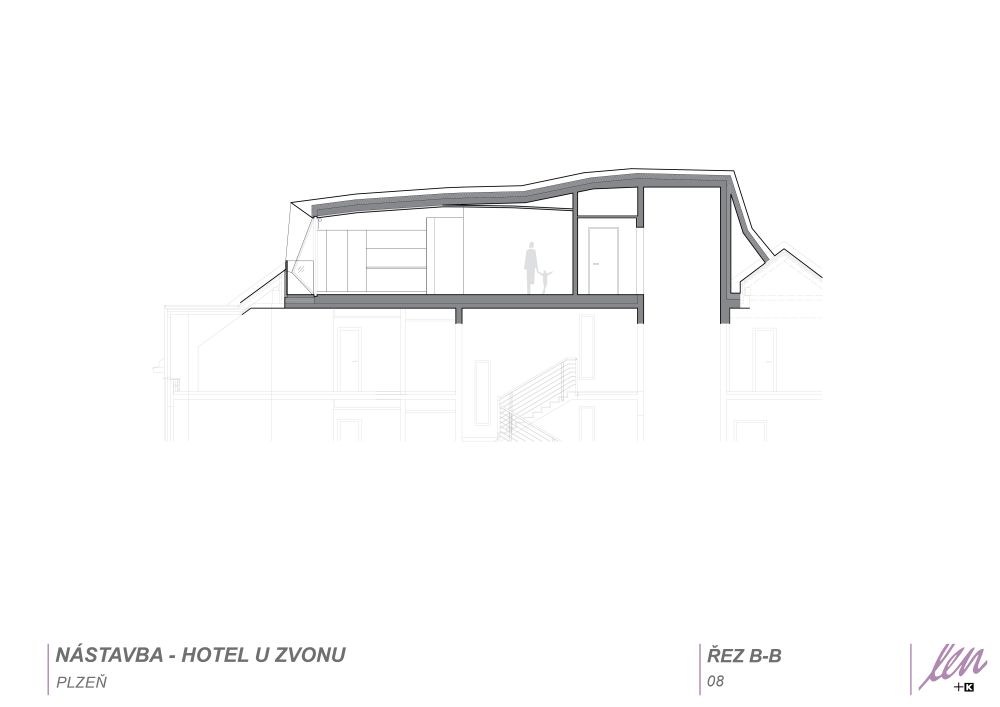

nakonec zvolena matnější varianta. Konstrukčně je střecha navržená jako lehký
montovaný celek s nosným ocelovým skeletem (spodní objekt je železobetonový).
Tepelně-izolační obálku tvoří sendvičové panely Kingspan, které jsou zároveň
oporou pro hydroizolaci a rošt zrcadlícího obkladu.

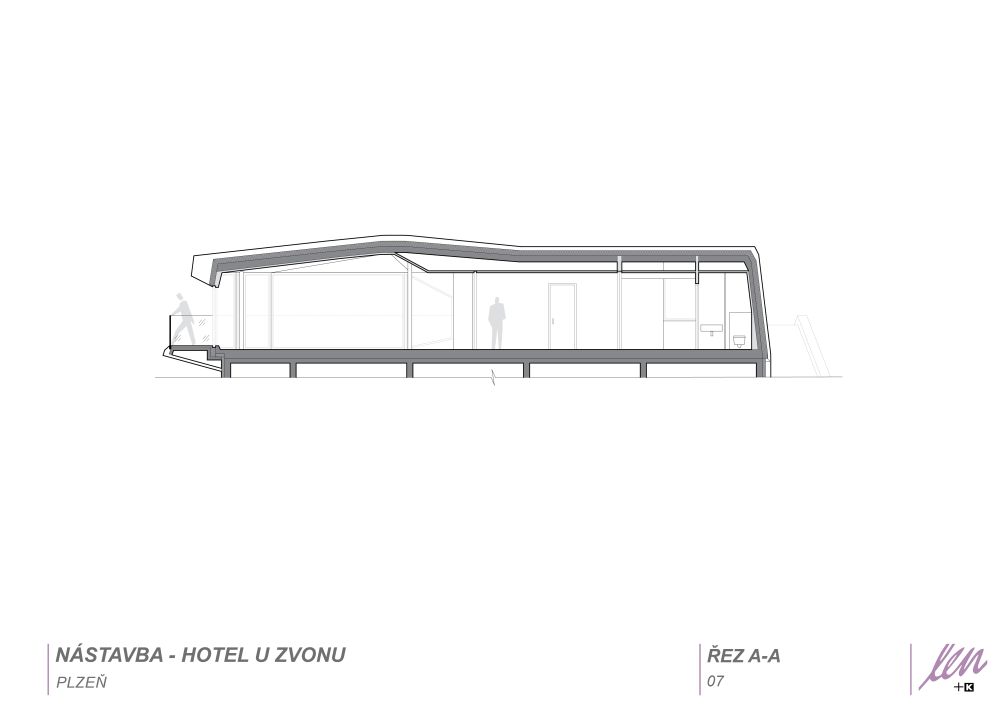

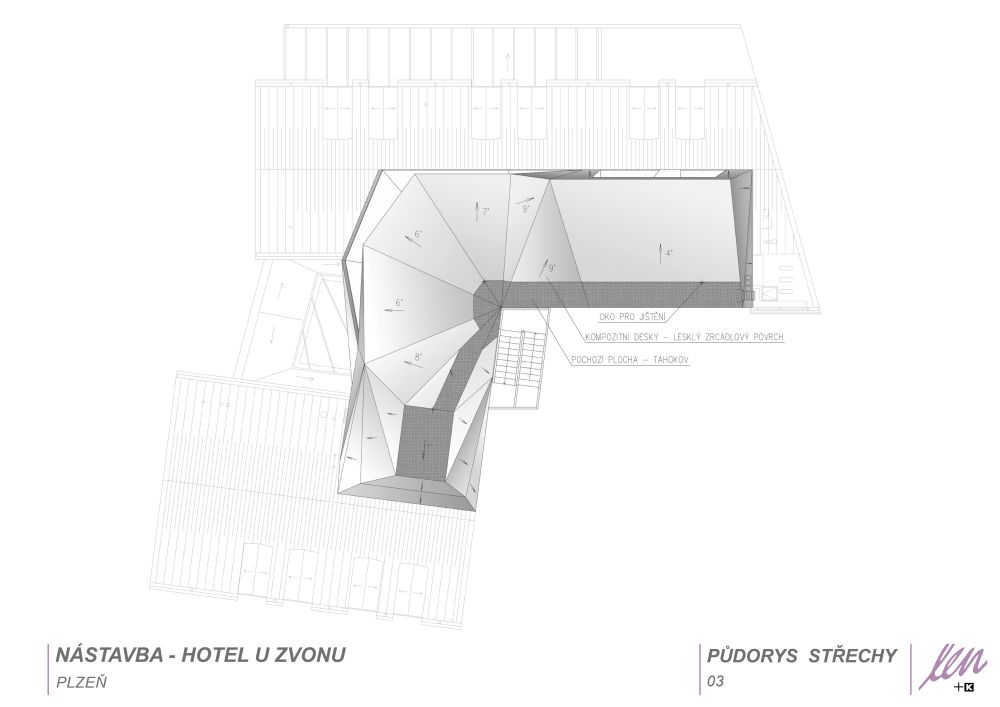

Dispoziční a
technické řešení

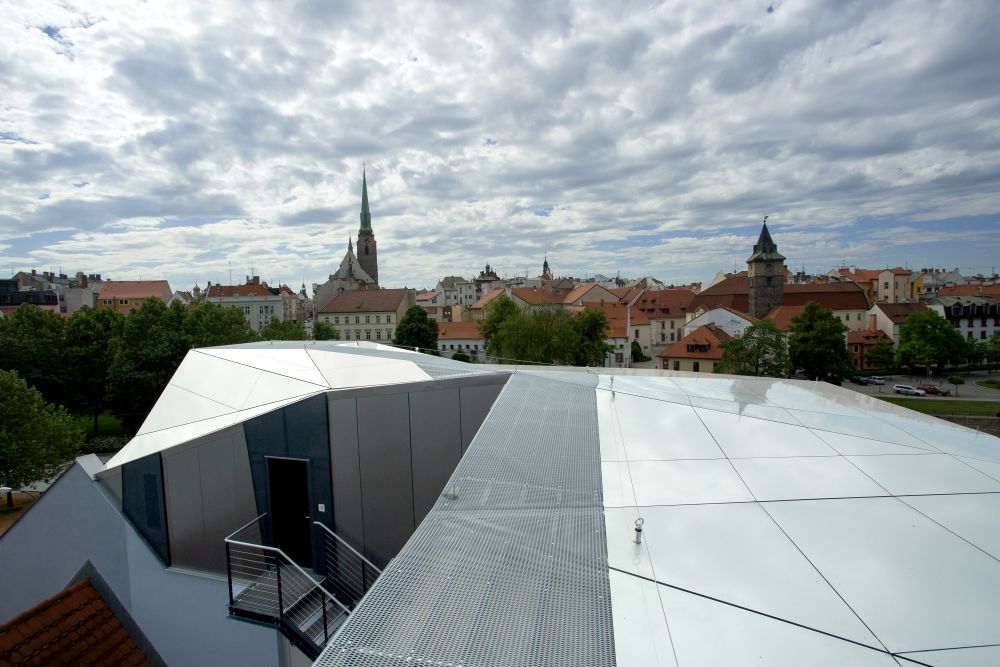

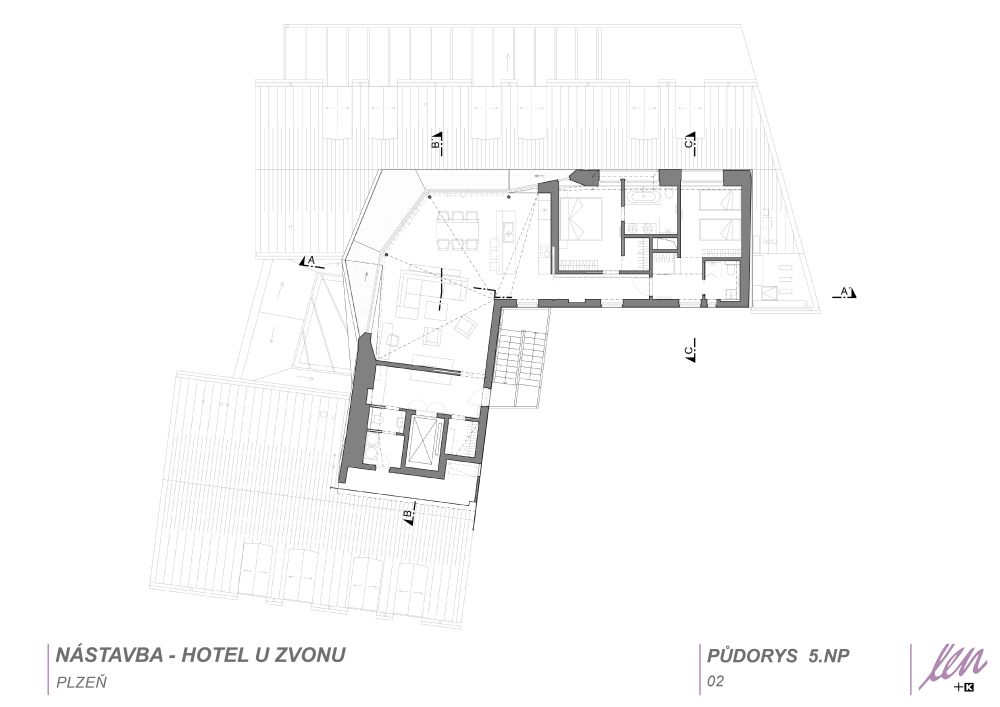

V nástavbě je nyní poměrně jednoduchý byt apartmánového typu

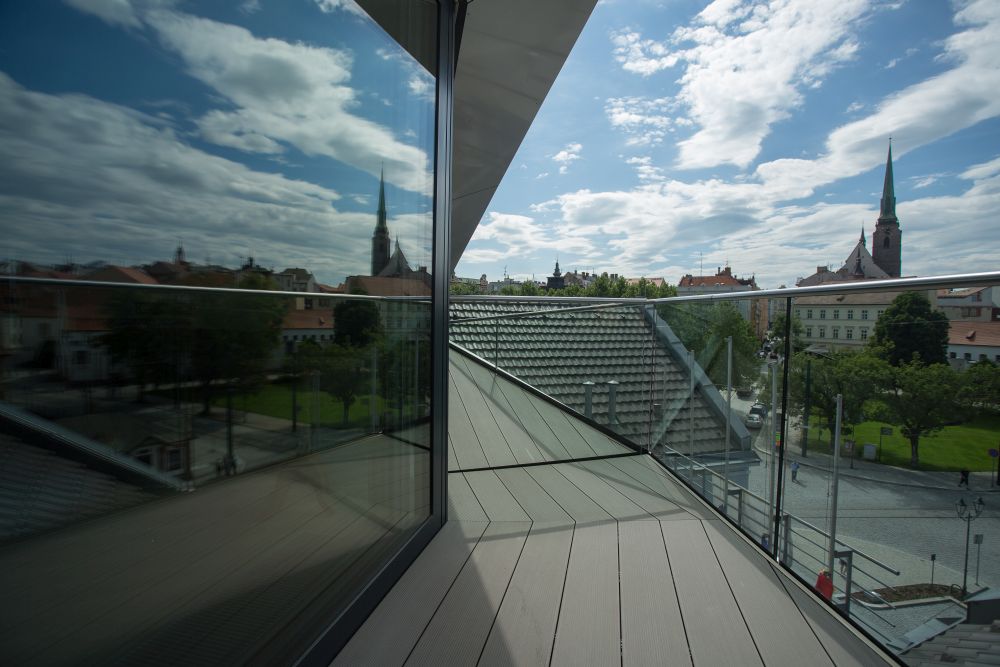

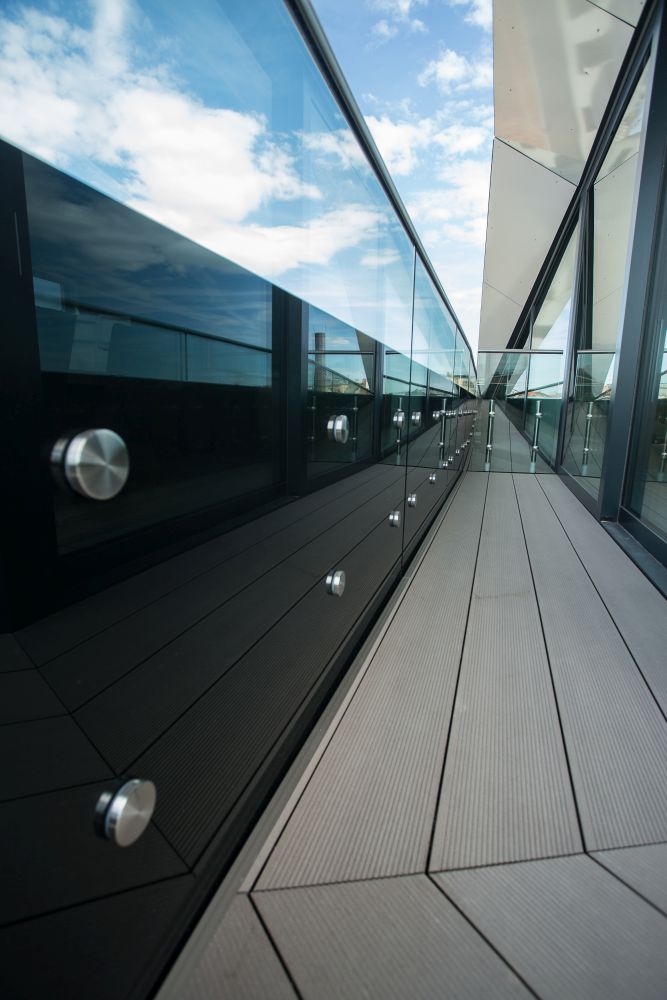

se dvěma ložnicemi, obývacím pokojem a terasou, ze které je výhled na

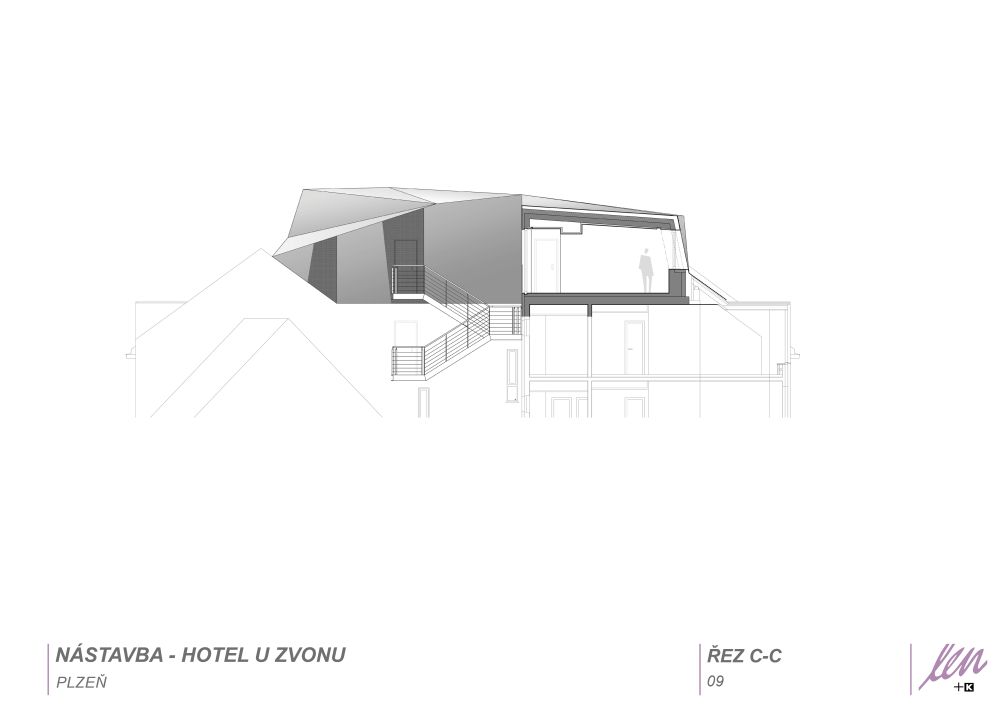

historické jádro Plzně. Napojení na schodiště hotelu bylo vytvořeno pomocí
externího ocelového schodiště nad dvorem, výtahová šachta je prodloužena o
patro a výstup vede přímo do zádveří.
Celý objekt stávajícího hotelu je napojený na teplovod přes výměníkovou
stanici a střešní nástavba tohoto technologického řešení využívá. Pro zlepšení
tepelné pohody jsou v místnostech instalovány tradiční jednotky fan-coil.
Pro uživatelský komfort je celý apartmán plně automatizovaný a využívá
v hojné míře možnosti tzv. inteligentního systému.
Hovoříme
s architektem Robertem Leníčkem

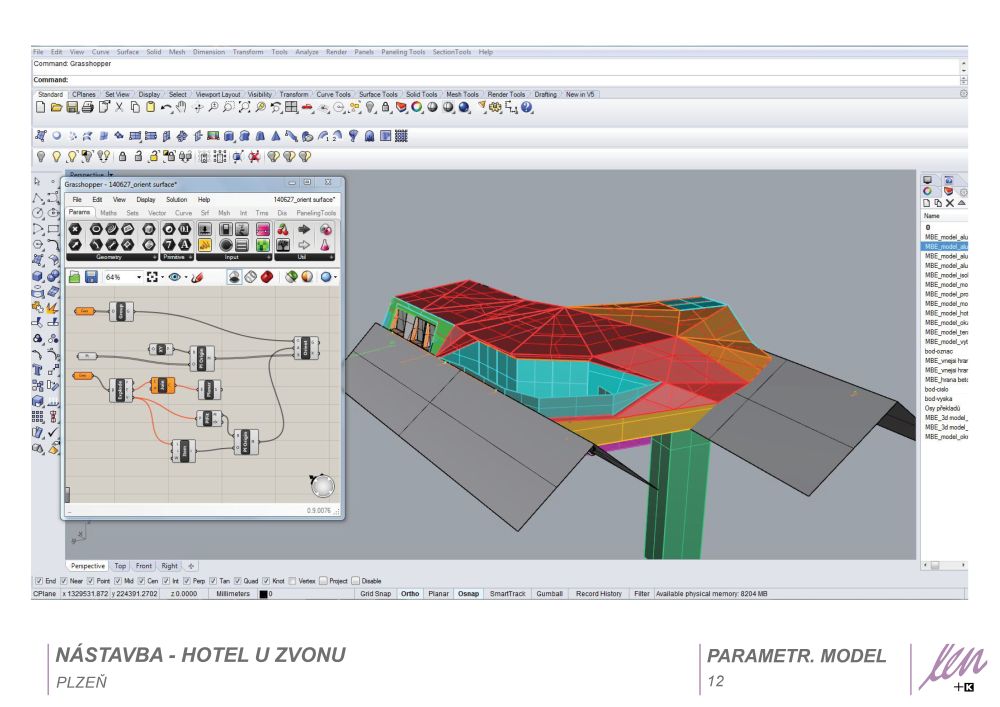

Vzhledem ke složitosti
objektu jste použili parametrické navrhování, což jsou zjednodušeně řečeno
programovací 3D nástroje. Proč jste se pro ně rozhodli?
Pomohly nám definovat širší souvislosti v návrhu: od celkového tvaru
objektu, přes detaily návazností jednotlivých konstrukčních celků, až například

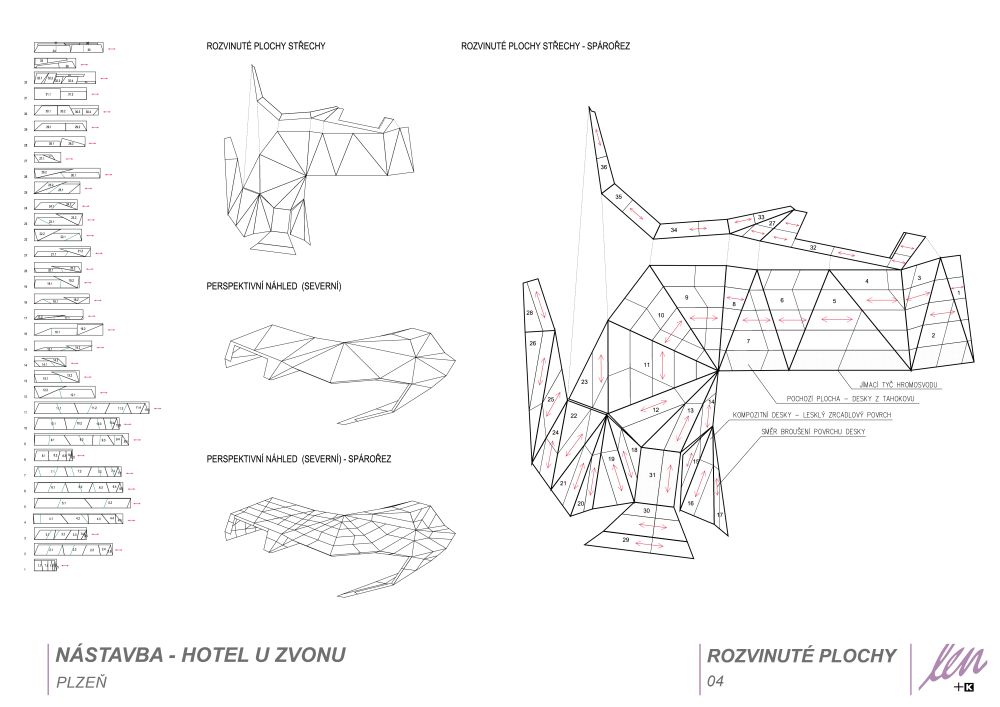

po generování finálního spárořezu zrcadlícího opláštění. Projekt jsme
navrhovali parametricky od samého začátku. Jedním ze zásadních dilemat, které
byly řešeny již ve fázi studie a přípravných prací, byla analýza geometrie a
z toho vycházející dosažení požadovaného finálního tvaru. Za pomocí
programovacích nástrojů jsme porovnávali výhody a nevýhody jednotlivých řešení
v návaznosti na ekvidistanty geometrických rovin jednotlivých ploch
střešní konstrukce – nosné konstrukce, izolačního pláště a střešního pláště.
Ověřovali jsme možnosti ekvidistant k normálám ploch a podél normálového
vektoru vrcholů a jejich vzájemné průniky a rovnoběžnosti. V dalších
fázích projektu bylo nutné do zvoleného geometrického systému implementovat
specifika jednotlivých skladebných částí dle požadavků na statické a
konstrukční řešení a poté je optimalizovat tak, aby bylo možné je na stavbě
realizovat. Dále jsme parametrického programování hojně využívali při
prostorové koordinaci. Jedním z projekčních oříšků, který není na první
pohled vidět, byla koordinace jednotlivých elementů TZB, kdy byla stávající
vedení redistribuována na bok nástavby. Vznikla tak pohledová střecha bez
jediného prostupu a čistá dispozice bez zbytečných jader.
Čím jste začali při
samotné realizaci?
Před montáží skeletu nástavby bylo nutné sejmout železobetonovou atiku,
tepelné a hydroizolační vrstvy na střeše a obnažit stropní konstrukci objektu.
Po přesném zaměření skladby a zohlednění odchylek v projektové dokumentaci

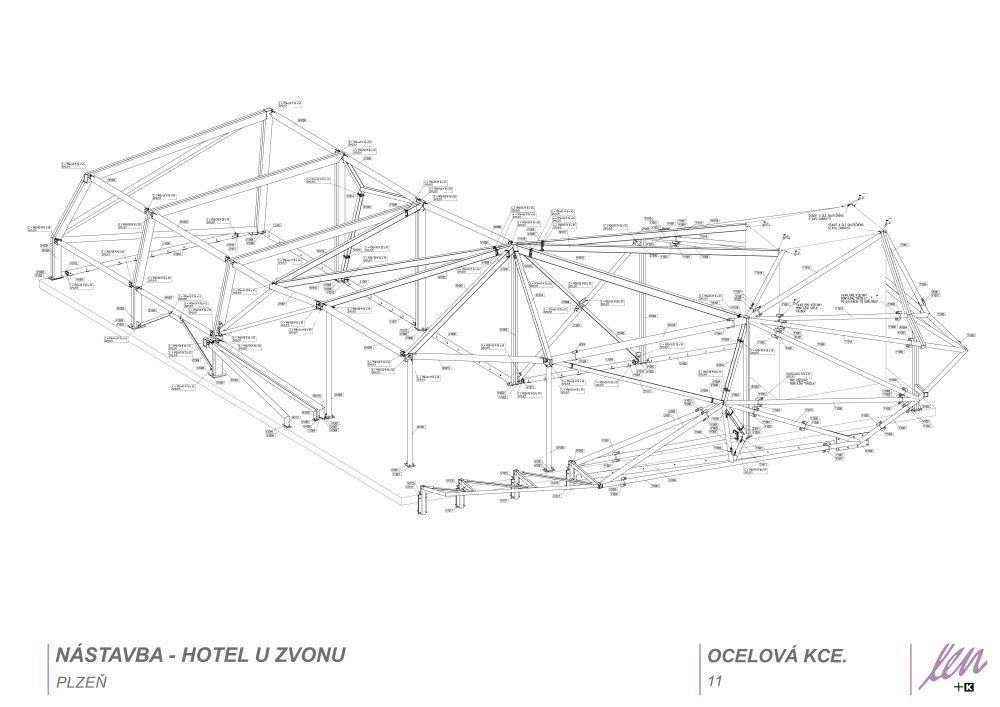

byla prodloužena železobetonová šachta výtahu. Pak jsme zadali do výroby
ocelový montovaný skelet nástavby. Jednalo se o složitou trojrozměrnou
konstrukci kombinující íčkové, obdélníkové a kruhové profily. Styčníky byly ve
dvou variantách – svařované u výtahové šachty a šroubované v místech
ostatních styčníků nad plochou střechou.
Ocelové konstrukce
musely být vzhledem ke složitému tvaru střechy provedeny přesně – to byl asi
nadstandardní požadavek pro dodavatele stavby?
Museli jsme dodržet předem stanovené postupy a dbát na požadavky zvýšené
přesnosti během montážních prací. Díky tomu ale nedocházelo v průběhu
výstavby skeletu k výraznějším problémům nad rámec běžného očekávání.
Autorem důmyslného statického řešení je Ing. Jiří Skopalík z firmy
Statikus, ocelovou konstrukci realizovala plzeňská firma Technosteel.
Po dokončení ocelového
skeletu přišlo na řadu opláštění konstrukce, i tady jste měli vysoké nároky na
provedení…
Sendvičové panely Kingspan byly seřezány do trojúhelníkových tvarů a
v mezerách vypěněny izolací. Konstrukci jsme zakryli hydroizolační fólií,
perforovanou speciálními kotvícími prvky s manžetou pro uchycení roštu
střešního obkladu. Pohledová vrstva střešního pláště je z panelů
Alucobond, ukotvených na rošt, který pro dosažení požadovaného vnějšího tvaru
umožňuje výškovou rektifikaci. Parametrické programování bylo zásadní také při
instalaci panelů, kdy se po úpravě vstupních dat ze zaměření skutečného stavu
mohla rychle aktualizovat dokumentace s požadovanou přesností. I přes
náročnost tvorby a aktualizace parametrické dokumentace je nutné zdůraznit, že
stavba tohoto typu by byla za použití programů pracujících v dvourozměrném
systému velmi obtížně realizovatelná. Také je nutné vyzdvihnout zkušenosti a
celkový přístup firmy Menhir z Českých Budějovic, která měla realizaci
Alucobondového pláště na starosti.
Hana Vinšová
Článek vyšel v časopise STAVITEL 01/2017
Místo: Pražská
ulice, Plzeň
Klient: Straka 82, s.r.o.
Autor projektu: Len+K architekti
s.r.o. - Ing. arch. Vladimíra Leníčková, Ing. arch. Robert Leníček, Ing. arch.
David Leníček; spolupráce
Ing. arch. Jiří smyčka, Ing. arch. Michal Bednář, Ing. arch. Milan Špulák
Generální dodavatel: D-beton, s. r.
o.
Ocenění: Titul v soutěži stavba roku
plzeňského kraje 2015
Základní informace o objektu
Kategorie
Rekonstrukce
Dokončení
2015
